Как выбрать хороший сабвуфер в автомобиль

Полный усилитель для автомобильного сабвуфера

В очередные выходные просматривая фотографии сделанных мною автомобильных усилителей обратил внимание на то, что все они имеют довольно большие габаритные размеры, оно и понятно , если усилитель работает в классе АВ, то нужны большие теплоотводы, которые естественно увеличивают вес и размеры конструкции, но сами платы тоже не из маленьких, ведь автомобильный усилитель это не только усилитель , а совокупность повышающего преобразователя, фильтра низких частот и усилителя низкой частоты. В общем был охвачен идеей создать компактный усилитель для среднего автомобильного сабвуфера и быстро сел за компьютер и разработал печатную плату, она получилась довольно компактной и продуманной, никакого лишнего пространства, все заполнено компонентами

В общем был охвачен идеей создать компактный усилитель для среднего автомобильного сабвуфера и быстро сел за компьютер и разработал печатную плату, она получилась довольно компактной и продуманной, никакого лишнего пространства, все заполнено компонентами.

Несколько слов о конструкции.

Это законченный моноблок для автомобильного сабвуфера с фильтром низких частот, который обеспечивает срез порядка 100Гц, выполнен на сдвоенном операционном усилителе BA4558, ценители качественного звука может и будут критиковать за такое решение, мол микросхема не из самых лучших, но эту микру внедряю в самые разные проекты и превосходно работает не один год, к тому же микросхема популярная и найти не составит труда.

фильтр низких частот

Фильтр имеет на входе сумматор для суммирования входного сигнала с обеих каналов, лишь только потом сигнал обрабатывается ОУ, срезаются все частоты выше 100Гц, при желании частоту среза можно сделать ниже.

Усилитель мощности построен на привычной для таких целей микросхеме TDA7294, обеспечивает выходную мощность около 100 ватт (70 ватт номинальная), тут хочу обратить внимание зрителей на тот момент, что указанная мощность является реальной, синусоидальной мощностью, а не то, что пишут китайцы на дешевых усилителях, так, что усилитель на полную может раскачивать такие динамические головки как 75ГДН- именно они находят широкое применение в самодельных автомобильных (да и не только) сабвуферных системах. Преобразователь напряжения

Преобразователь напряжения.

Я неоднократно пояснял для чего он нужен, более-менее серьезные усилители нуждаются в двухполярном источнике питания, напряжение которого в разы выше, чем напряжение бортовой сети автомобиля, преобразователь просто повышает напряжение до нужного уровня, для питания микросхемы усилителя.

В этом варианте использована традиционная схематика преобразователя – пуш-пул. Это двухтактный DC-DC преобразователь напряжения, имеется трансформаторная развязка, как и в прочем любом автомобильном усилителе.

Микросхема генератора – TL494 настроена на частоту около 150кГц, это довольно много, с учетом того, что во многих источниках советуется настраивать генератор на частоту в 2-3 раза ниже указанной, но сердечник трансформатора у меня марки epcos N87, в случае наших сердечников не советую увеличивать частоту выше 60кГц.

Полевые транзисторы типа IRFZ44, холостой ход инвертора без выходной нагрузки не более 50мА , с подключенным усилителем и фильтром (без входного сигнала) 250мА – это реальные цифры зафиксированные приборами.

Данные намотки трансформатора будут зависеть исключительно от вашего сердечника, в моем случае кольцо имеет размеры 28х14х10, первичная обмотка 2х5 витков жгутом из 5 проводов по 0,7мм, вторичная – 11 витков, жгут состоит из проводов 0,35мм 6 жил.

Напряжение ХХ около 25-27 вольт, под нагрузкой до 50 ватт почти никакой просадки, при нагрузке 100-120 вольт просадка минимальна.

Не смотря на простоту схематических решений, этот комплекс имеет все, что должен иметь любой автомобильный усилитель.

Микросхемы были установлены на панельки DIP8 и DIP16 для быстрой замены, хотя с учетом того, что усилитель будет работать в автомобиле, а это значит вечные вибрации, то желательно их запаять на плату без использования указанных панелей. Выходные выпрямительные диоды поставил типа UF5408, хотя они на 3 Ампера, но справляются отлично.

Дросселя (входной и выходные) были выдраны из вторичных цепей компьютерного бп, намоточные данные особо не критичны, их можно вообще не ставить (многие производители автомобильных усилителей так и делают).

Плюсы установки в машину

Первоочередная задача низкочастотного авто динамика – качественное изменение воспроизводимой мелодии. То звучание, которого удается добиться благодаря этой акустической системе, обрадует даже искушенного меломана. К очевидным плюсам монтажа пассивного сабвуфера в машину также стоит отнести:

• Индивидуальная настройка в соответствии с предпочтениями водителя и особенностями самой музыкальной композиции.
• Чистый глубокий звук.
• Насыщенный бас.
• Яркое звучание без постороннего внешнего шума авто.
• Большой выбор моделей.
• Легкость самостоятельной установки.
• Наличие пульта управления.
• Синхронизация с другим аудио оборудованием и техникой.
• Наличие режима ожидания.
• Отсутствует нагрев динамика при работе.
• Наличие (опционально) встроенного микрофона для определения положения саба в пространстве и автоматического регулирования характера звука с учетом особенностей окружающего пространства.
• Возможность модифицировать характеристики саба, добавляя фильтры частот.
• Возможность использовать разные типы корпусов: закрытый ящик, ящик с фазоинвертором, радпасс, фазоинвертор, бандпасс.
• Доступная стоимость.

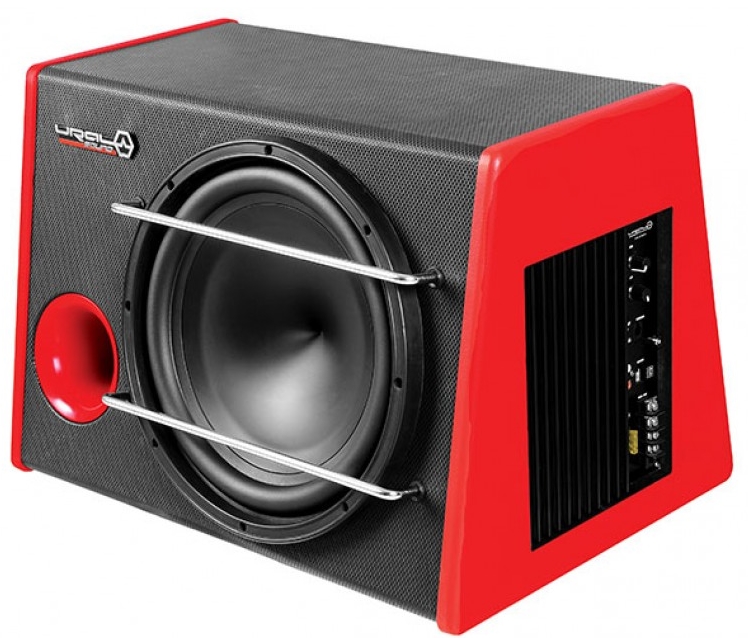

Урал AS-D12A

Цена: 10000 рублей.

Российский претендент на звание самого мощного саба далеко не маленький агрегат с неплохой производительностью.

Прочный короб установки собран из целлюлозных панелей покрытых полипропиленовой оболочкой. Излучатель диаметром 300 мм дополнен добротным усилителем, что суммарно позволяет выдать номинальную мощность 400 Вт. При этом пиковые показатели доходят до 1,1 кВт.

Грамотная комплектация, подчеркнутая V-образным диффузором, создает сочный, глубокий бас, что так любят многие автолюбители. При всем этом, нелинейные искажения установки не превышают 0,4 %.

Единственной ложкой дегтя является внушительный размер девайса, который заставляет пользователя отказаться от полезного пространства багажника в угоду огромному коробу.

Достоинства:

• отличная сборка;
• богатая комплектация;
• сочный звук.

Недостатки:

внушительные габариты.

Как подключить сабвуфер к магнитоле своими руками?

Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

Подключение такое могут сделать на СТО  RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

Необходимый инструментарий и материалы.

• Предохранитель.
• Конденсатор.
• Проводка.
• Кусачки.
• Плоскогубцы.
• Изолента.
• Гаечные ключи.
• Разводной ключ и стяжка.
• Непосредственно сабвуфер.

Подключение пассивного сабвуфера к магнитоле, инструкция

Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

Схема подключения сабвуфера к магнитоле

Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле.

Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

Внимание! Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания). Начинаем подключение пассивного сабвуфера

Начинаем подключение пассивного сабвуфера.

Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

Установить Сабвуфер на авто ?

Записатся на установку

Первый этап подключения

Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

Второй этап

Протягиваем провода в моторном отсеке и выводим жгут в салон.

В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

Третий этап

От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

Четвертый этап подключения сабвуфера к магнитоле

«Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

Подключение активного сабвуфера к магнитоле

При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

Установка

Саб под сидение монтируется строго по указаниям производителя. Его размещают только горизонтально. Для установки используют стальные направляющие или алюминиевый уголок.

Перед тем, как сверлить отверстия в полу автомобиля под крепления, стоит ознакомиться с инструкцией по его эксплуатации. У некоторых моделей под днищем расположен бензобак. Поэтому сверлить нужно очень аккуратно, использовать короткие саморезы по металлу.

Правил протяжки проводов ни одним производителем саба под сидение не заявляется. Кабель тянут так, чтобы он одновременно не мешал и не мог быть случайно поврежден.

Список необходимых комплектующих

Для начала определимся с общим перечнем деталей, а именно – их названием и выполняемой функцией, а затем дадим рекомендацию по выбору.

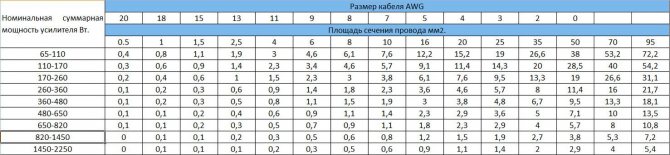

1. Силовой провод. Подаёт питание от аккумулятора к усилителю. На седан среднего размера понадобится 5 м «плюса» и 1 м «минуса». Более точные размеры вы сможете получить, самостоятельно измерив свой автомобиль.
2. Колба с предохранителем. Важный компонент. Служит защитой в случае замыкания силового провода.
3. Клеммы. Позволят упростить присоединение силовых проводов к аккумулятору и кузову автомобиля. Понадобятся 2 шт. кольцевого типа. Если подключение у усилителя на лопатках, потребуются ещё 2 шт. вилочного типа.
4. Тюльпаны и управляющий провод. Передаёт звуковой сигнал от магнитолы к усилителю. Может идти в комплекте с межблочными проводами или приобретается отдельно.
5. Акустический провод. Передаёт улучшенный сигнал от усилителя на сабвуфер. Потребуется 1-2 м. Если у вас активный сабвуфер, этот провод не понадобится.
6. Дополнительно может понадобиться дистрибьютор, в случае если установлены два усилителя.

4 MYSTERY MTB 200A

Компактный активный сабвуфер подойдет для любого авто, но учитывая его небольшую мощность, лучших результатов можно будет достичь, установив Mystery MTB 200A в багажник хэтчбека. Основное назначение – придать объема НЧ он выполняет отлично. Даже находясь в багажнике седана, Mystery MTB 200A довольно уверенно «басит» – его номинальная мощность выше остальных участников топа в этой категории.

Владельцам пришлась по душе компактность сабвуфера – в багажнике машины он не занимает много места, а наличие защитного декоративного кожуха убережет динамик от возможных повреждений. Да и качеством звучания, судя по отзывам, все остались довольны. При подключении через конденсатор этот активный сабвуфер в любом авто играет просто великолепно – даже не скажешь, что акустика из бюджетного ряда.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем — это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет — нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.

4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели — “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.

5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор — решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

Виды конструктивных исполнений

Вторым шагом в принятии решения, как выбрать сабвуфер в авто, является выбор корпусного исполнения. Ассортимент рынка сабов включает пять типов корпуса:

• закрытый ящик;
• фазоинверторный ящик;
• компакт;
• полосовой (банд-пасс);
• пассивно-радиаторный (рад-пасс).

Закрытый ящик

Такой тип корпусного исполнения исключает наличие отверстий в ящике, внутри которого расположен динамик. Пользуется постоянным спросом за счет того, что хорошо звучит и при этом недорого обходится.

Одна из таких моделей — Kenwood KSC-SW11. Корпус оснащен высоковольтным входом, имеет небольшие габаритные размеры (19х7х28 см), что упрощает его размещение и подключение.

Звучание однополосное, с максимальной мощностью до 150 Вт. Частотный диапазон звука составляет от 35 Гц до 150 Гц. Динамик (12х20 см) с ферритовым магнитом и каучуковым подвесом дополнен встроенным усилителем. Корзина динамика сделана из штампованной стали.

Фазоинверторный ящик

Похож на закрытый ящик, но внутреннее пространство соединено с внешним при помощи небольшого тоннеля (это и есть фазоинвертор). Цена таких моделей выше, чем представителей предыдущей категории, но и звучание более качественное. Единственный минус — такие корпуса обычно больше в размерах по сравнению с закрытыми ящиками.

Вот пример, однополосный 12-дюймовый пассивный Cadence XBP121 с низкочастотным динамиком диаметром 30.5 см. Его мощность составляет от 300 Вт номинала до 600 Вт максимального уровня.

Диапазон низких частот от 29 до 500 Гц при акустической чувствительности 91 дБ. Корпус имеет средние габариты, позволяющие установить саб в любой багажник (56х38х34 см). Отличительным плюсом модели является наличие позолоты на контактах, что препятствует их окислению.

Компакт

Небольшие компактные модели, которые легко установить в салоне или под сиденьем. Демонстрируют среднее качество звука, не занимают много места, а также отличаются невысокой ценой.

Один из ярких примеров — получивший статус «Выбор покупателей» благодаря хорошим отзывам на Яндекс.Маркете, активный 8-дюймовый компактный Pioneer TS-WX130DA.

Его габаритные размеры составляют всего 28х20х7 см при диаметре динамика 20 см. Модель демонстрирует среднюю мощность (от 50 Вт номинальной величины до 160 Вт максимальной), широкий низкочастотный диапазон воспроизведения (от 20 Гц до 200 Гц). Диффузор динамика — алюминиевый. Магнит выполнен из стронция.

Банд-пасс

Полосовый вариант, предполагающий размещение низкочастотного динамика внутри с выходом звука через фазоинверторное отверстие. По сути это гибрид закрытого ящика и фазоинверторного варианта. КПД у таких моделей выше, чем у предыдущих типов.

Одно из лидерских мест в рейтинге моделей этой категории занимает мощный 12-дюймовый JBL GT-12BP пассивного типа без встроенного усилителя.

Модель оснащена 30-сантиметровым динамиков с полипропиленовым диффузором. Мощность звука регулируется от номинальных 300 Вт до максимума 1200 Вт, в низкочастотном диапазоне от 45 Гц до 130 Гц. Дополнительным плюсом конструкции является наличие удобных и надежных винтовых клемм для соединения с другими элементами системы.

Рад-пасс

В конструкцию входят два динамика низких частот, каждый из которых имеет собственный диапазон. С помощью дополнительного динамика можно снижать резонансную частоту звучания. Эта категория является одной из самых дорогих и применяется обычно в профессиональной среде на соревновательных мероприятиях.

К этой категории относится и высокомощный однополосный 12-дюймовый Kicker DL7122, оснащенный двумя 30-сантиметровыми низкочастотными динамиками. Максимальная мощность воспроизведения достигает 1800 Вт при диапазоне воспроизводимых частот от 20 Гц до 100 Гц.

Соединение с остальными деталями акустической системы осуществляется при помощи пружинных клеммных контактов. Габариты корпуса (86х40х49 см) рассчитаны на размещение в просторном багажнике.

Больше интересного для автомобилистов:

• Какие видеорегистраторы 3 в 1 лучше? Разбираемся и выбираем

Динамики для сабвуфера

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот. Главная составляющая любой акустической системы — динамик или головка громкоговорителя. Её задача — преобразовать электрический сигнал в колебания воздуха.

Сабвуфер — отдельная колонка, предназначенная для воспроизведения звуков самых низких частот

Для этого используют громкоговорители разных принципов действия. В сабвуферы устанавливают, как правило, электродинамические головки.

В сабвуферы устанавливают, как правило, электродинамические головки

Под действием электрического тока в звуковой катушке (6) она колеблется в поле постоянного магнита вместе с диафрагмой (диффузором) (3), закреплённой на гибком подвесе (2). Эти механические перемещения преобразуют электросигнал в звуковые волны.

Параметры динамиков

Работу динамиков описывает множество параметров, которые можно найти в техническом паспорте. Многие из них используются в расчёте акустических систем. Главные среди параметров электродинамических головок:

• резонансная частота (Fs),
• добротность (Qts),
• эквивалентный объём (Vas).

Динамик — колебательная система. Чем легче диафрагма (диффузор) и жёстче подвес, тем выше резонансная частота. Для воспроизведения низких звуковых частот используют мягкие подвесы и тяжёлые диффузоры. Резонансная частота больших сабвуферных динамиков примерно 20—50 Гц.

Добротность отражает способность подвеса динамика гасить резонансные колебания диффузора. Чем лучше у него это получается, тем ниже добротность.

Эквивалентный объём динамика равен объёму воздуха, жёсткость которого при воздействии на него диффузора такая же, как жёсткость подвеса. Как понятно, эта величина не эквивалентна размерам корпуса колонки, как порой ошибочно полагают. Параметр зависит от механических свойств подвеса и размеров диффузора. Измеряется в литрах.

Размер динамика для сабвуфера

Для создания высокого звукового давления, эффективного и корректного преобразования сигнала в колебания воздуха требуются диффузоры большой площади. По этой причине в сабвуферах используют головки диаметром 6—15 дюймов.

Чем больше диаметр головки, тем сильнее звуковое давление, которое потенциально может обеспечить сабвуфер. Но большим динамикам требуются и большие короба. По этой причине размеры выбирают, ориентируясь на объём салона автомобиля.

Таблица: диаметр динамиков

Класс автомобиля	Модель автомобиля	Количество и диаметр (в дюймах) НЧ динамиков
Малый класс	Mercedes А, Citroen C2, Volkswagen Polo, Peugeot 206, Mitsubishi Colt	1х8, 2х6
Компактный класс	BMW-1, Audi A3, Citroen C4, Mitsubishi Lancer	1х10, 2х8
Средний класс	Audi A4, Ford Mondeo, Volkswagen Bora, Opel Vectra, Volvo S60, BMW-3	1х10, 1х12, 2х10
Бизнес-класс	Mercedes Е, BMW-5, Audi A6, Toyota Camry	1х12, 2Х10, 2х12
Класс люкс	Mercedes S, Audi A8, Volkswagen Phaeton, BMW-7, Bentley	1х12, 2х12
Внедорожники	1х12, 2х12, 1х15

Конкретный выбор за владельцем автомобиля. Когда требуется большая отдача от колонки, жертвуют местом. И наоборот, желая сэкономить пространство, останавливаются на динамиках меньшего диаметра.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов.

Наиболее универсальный вариант — использование в сабвуфере головки 10–12 дюймов

Установка и подключение

При подсоединении устройства к акустической системе надо подготовить:

• комплект кабелей — три проводника идет в одной обмотке для подключения питания, к автомагнитоле, а также аккумуляторной батарее;
• предохранительный элемент;
• конденсаторное устройство;
• изолента или термотрубки;
• кусачки;
• пластмассовые хомуты;
• набор гаечных ключей.

Карта подсоединения кабелей сабвуфера

Для подключения проводников используется такая схема:

Кабель от саба идет на усилительное устройство. Если это приспособление расположено в салоне, то требуется произвести укладку проводников через технологические отверстия в багажном отсеке. Чтобы скрыть кабели, их прокладывают под пластиковой облицовкой. Для этого декоративные накладки снимаются с помощью отвертки, выкручиваются саморезы. Нельзя прокладывать провода в районе движущихся частей кузова, чтобы не допустить их повреждения.
Затем от усилителя кабель идет на магнитолу. Выход для подключения располагается на задней части аудиоустройства. Автомагнитолу придется демонтировать, а также снять центральную консоль.
Положительный проводник питания при прокладке надо защитить от повреждений. Для этого его рекомендуется завернуть в гофру.
На положительном проводнике устанавливается предохранительное устройство

Его важно разместить ближе к аккумуляторной батарее.

Подключение сабвуфера: схема

Что касается места установки, это зависит от типа кузова авто, размера багажника и т.д. Например, в седан нужен боле мощный саб, который обычно размещают в багажнике. Реже сабвуфер ставится на задней полке, монтируется в нишах задних крыльев сбоку для сохранения вместительности багажника и т.д.

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

• проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
• предохранитель и конденсатор;
• плоскогубцы и кусачки, изоленту, стяжки;
• нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель  крепится рядом, провода прокладываются через салон машины от источника питания.

Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания

Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле
Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания

Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель  и т.д. (как силовые, так и аудио)  должны отличаться высоким качеством

Соединения должны быть надежными

(как силовые, так и аудио)  должны отличаться высоким качеством. Соединения должны быть надежными.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя

Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется

Такое подключение «убивает» как  НЧ головку сабвуфера, так и усилитель магнитолы.  Прежде всего,  в этом случае  вместо низких частот  на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Колба с предохранителем

Предохранитель – это перемычка, которая устанавливается в разрез силового провода, как можно ближе к источнику питания. Его задача – обесточить провод в случае замыкания или большой нагрузки, защитив систему и автомобиль от возгорания.

Для удобства монтажа и защиты от грязи используют колбу, в неё устанавливается предохранитель. Колбы и предохранители для сабвуфера бывают разной формы – AGU, ANL и miniANL.

• AGU – Устаревший формат, но всё ещё часто встречается. Позволяет подключить провод сечением от 8 до 25 мм2. Мы не рекомендуем его использовать, так как слабое соединение колбы и предохранителя приводит к потерям питания.
• miniANL – Пришедший на замену AGU. Не имеет недостатков, используется для проводов сечением от 8 до 25 мм2.
• ANL – Увеличенная версия miniANL. Предназначен для проводов большего сечения – от 25 до 50 мм2.

Вам уже известны сечение силового провода и длина. Следующая задача – подобрать правильный номинал предохранителя. Для этого воспользуйтесь таблицей, приведённой ниже.

Клеммы кольцевые и вилочные

Для плотного крепления провода к аккумулятору и кузову автомобиля используются кольцевые клеммы. С другой стороны провод подключается к усилителю напрямую или через клеммы «вилочки», в зависимости от его конструкции.

Акустический провод

Последнее, что нам понадобится – акустический провод, по которому будет проходить усиленный сигнал от усилителя к сабвуферу. Процесс выбора зависит от длины провода в основном это 1-2 метра и мощности усилителя. В этом случае можете использовать брендовые акустические провода. Обычно усилитель крепят на спинку сидений или на короб сабвуфера.

Дополнительные компоненты

Если система состоит из двух усилителей, для удобства подключения понадобится дистрибьютор – устройство, которое позволит распределить силовой провод на два или более источника.

Полиэстровый рукав (по-другому – оплётка змеиная кожа). Его задача – дополнительная защита провода от механических повреждений. Кроме того, он добавляет эстетики и в подкапотное пространство, что особенно актуально при использовании промышленных проводов.
