Как подключить сабвуфер в машину своими руками

Для чего нужен усилитель

От того, насколько грамотно будет выполнено подключение, будет зависеть качество звука. Существуют различные варианты устройства звуковой стерео или аудио системы в салоне автомобиля.
Итак:

• Если вас не устраивает мощность вашей автомагнитолы(см.Сравнить автомагнитолы и выбрать лучшую) или качество производимого ею звука, решить этот вопрос можно с помощью усилителя. Конечно, это совсем не то оборудование, которое используется в звуковых системах, работающих от электросети с напряжением 220 вольт.
• В легковом автомобиле всего один аккумулятор, а в грузовике или автобусе два — по 12В.
  Вот на такую маломощную сеть и рассчитаны усилители для автомобилей. Как же они повышают имеющееся напряжение?
• Дело в том, что в автомобильный усилитель вмонтирован преобразователь напряжения. В зависимости от технических характеристик конкретного прибора, преобразователь, с помощью импульса, может повысить напряжение с 12 до 100 вольт.
  Так что, усилитель самостоятельно обеспечивает себя нужным напряжением.

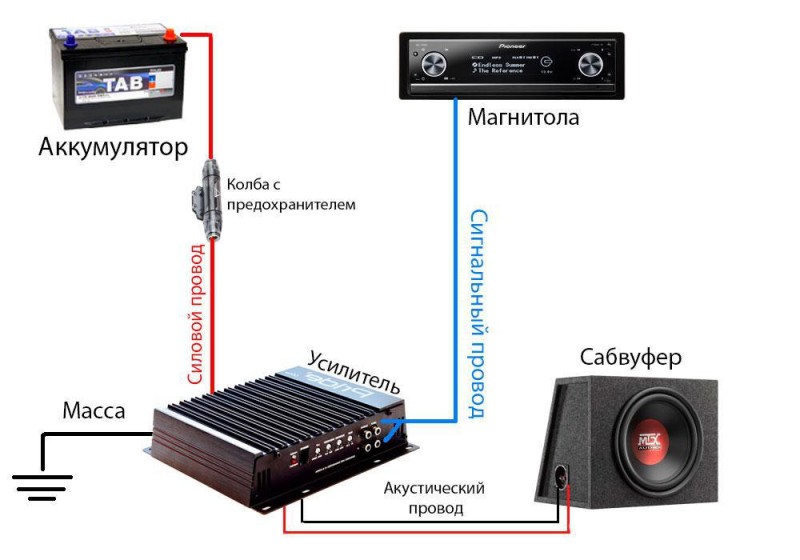

Подключение сабвуфера: схема

Что касается места установки, это зависит от типа кузова авто, размера багажника и т.д. Например, в седан нужен боле мощный саб, который обычно размещают в багажнике. Реже сабвуфер ставится на задней полке, монтируется в нишах задних крыльев сбоку для сохранения вместительности багажника и т.д.

Кстати, в хэтчбек или минивен не обязательно ставить саб с большой мощностью, как в седане, так как багажное отделение фактически не отделено от салона. В этом случае устройство может меньшим по размеру и более компактным, при этом мощности будет достаточно.

Подключение пассивного сабвуфера

Теперь перейдем к монтажу. Для монтажа пассивного сабвуфера необходимо иметь:

• проводку (питание, «тюльпаны», плюсовой провод к усилителю и автомагнитоле);
• предохранитель и конденсатор;
• плоскогубцы и кусачки, изоленту, стяжки;
• нож, набор гаечных ключей, разводной ключ, отвертку плоскую и крестовую;

Одним из важнейших этапов является прокладка кабеля питания к усилителю. С учетом того, что сабвуфер обычно ставится в багажнике, а усилитель  крепится рядом, провода прокладываются через салон машины от источника питания.

Перед выполнением всех работ нужно снять клеммы с АКБ, чтобы избежать рисков короткого замыкания

Обратите внимание, обычно акустику подключают через кроссовер к усилителю, а также к магнитоле
Сначала нужно найти жгут проводов, идущих в салон из подкапотного пространства. Часто отверстие, через которое проходят провода в салон, закрыто заглушкой. Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания

Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Если отверстия в кузове нет, его нужно просверлить отдельно.
Затем следует по салону провести кабель питания. Чтобы это сделать, потребуется в отдельных местах снимать обшивку, накладки порогов и т.д. Провод питания следует проводить без заломов и изгибов.
К сабу питание подключается с учетом соблюдения полярности. Проложив питание, усилитель нужно соединить с магнитолой. В этом случае нужны провода «тюльпаны» и провод, управляющий питанием усилителя.
Магнитолу следует извлечь из шахты, «тюльпаны» подключаются по цветам разъемов. Чтобы сабвуфер и магнитола включались одновременно,  тогда используется соответствующий  плюсовой провод. Далее провода и силовой кабель проводятся через салон  и подключаются к усилителю. Сам усилитель подключается к сабвуферу путем соединения каналов усилителя с сабом.

Обратите внимание, прокладывая силовой провод от плюса аккумулятора под капотом необходимо установить предохранитель. Кстати, все провода на сабвуфер, на усилитель  и т.д. (как силовые, так и аудио)  должны отличаться высоким качеством

Соединения должны быть надежными

(как силовые, так и аудио)  должны отличаться высоким качеством. Соединения должны быть надежными.

Также при подключении питания на магнитолу, питание подается и на усилитель, чтобы реализовать одновременное включение магнитолы и усилителя. Еще добавим, что часто в схеме установки используется конденсатор. Как правило, он нужен в том случае, если усилитель имеет максимальную мощность от 400 Вт.

Ставить конденсатор модно как под капотом, так и ближе к усилителю или сабвуферу. Конденсатор нужен для того, чтобы избежать быстрой разрядки АКБ при прямом подключении усилителя на аккумулятор.

Подключение сабвуфера к магнитоле без усилителя

Также отметим, некоторые автовладельцы интересуются, как подключить сабвуфер к штатной магнитоле или магнитоле без усилителя

Обратите внимание, подключить саб к магнитоле без усилителя можно, но делать этого не рекомендуется

Такое подключение «убивает» как  НЧ головку сабвуфера, так и усилитель магнитолы.  Прежде всего,  в этом случае  вместо низких частот  на саб будет идти полный сигнал, также из строя может выйти усилитель магнитолы, который попросту не способен работать под большой нагрузкой.

Инструкции по правильной установке

Все монтажные работы следует проводить при отключённой минусовой клемме автомобильного аккумулятора. Для установки сабвуфера могут понадобится следующие материалы и изделия, о выборе которых шла речь выше:

• силовые провода подходящего сечения,
• межблочный кабель,
• предохранитель с держателем,
• конденсатор,
• кроссовер.

Для выполнения работ по монтажу сабвуфера необходимы следующие инструменты и расходные материалы:

• отвёртки,
• набор ключей,
• кусачки,
• нож,
• дрель,
• гофрированная трубка,
• пластиковые или резиновые втулки для переходов,
• клеммы,
• метизы.

Установка активного сабвуфера

1. Прежде чем приступать к работе, отключите от аккумулятора минусовую клемму.

   Отключение минусовой клеммы от аккумуляторной батареи

2. Выберите наиболее подходящее место для установки, ориентируясь на предполагаемое качество звука и минимальный ущерб функциональности автомобиля.
3. Максимально близко к аккумулятору определите место установки предохранителя. Закрепите держатель на корпусе автомобиля. Соедините один вывод с плюсовой клеммой батареи. Защитите провод гофрированной трубкой.
4. Разместите сабвуфер. При необходимости просверлите крепёжные отверстия и закрепите колонку болтами или шурупами-саморезами.
5. Надёжно соедините «земляную» клемму GND с корпусом автомобиля отрезком того же провода, что будет использован для питания усилителя устройства. Место контакта зачистите от краски. Для крепления используйте нержавеющие болты, гайки и шайбы. Откажитесь от шурупов.

   Соединение сабвуфера с корпусом автомобиля

6. Проложите силовой провод между сабвуфером и предохранителем. Разместите его вместе со жгутами автомобильной проводки.
7. Избегайте прокладки вблизи подвижных деталей, не допускайте защемления элементами обшивки салона. Фиксируйте провод там, где есть вероятность перетирания от вибрации.

   Укладка силового провода активного сабвуфера в жгут

8. Для переходов из салона в багажник и моторный отсек по возможности используйте штатные отверстия, если это невозможно — просверлите дрелью новые. Защитите переходы резиновыми или пластиковыми втулками и уплотнителями.
9. Соедините проложенным кабелем разъем питания сабвуфера и свободный вывод предохранителя.
10. По желанию установите конденсатор.

    Подключение конденсатора к активному сабвуферу

11. Проложите межблочный кабель между сабвуфером и головным устройством как можно дальше от силовой проводки автомобиля по возможности избегая пересечений с ней.

    Прокладка межблочного кабеля в салоне автомобиля

12. Если в межблочном кабеле нет управляющего провода, проложите его отдельно в любом удобном месте и соедините вход REM усилителя сабвуфера с магнитолой.
13. Проверьте надёжность всех соединений, подключите минусовую клемму аккумулятора, подайте питание на аудиосистему и проверьте её работоспособность.
14. При отсутствии недостатков, закрепите кабели и провода, установите на место обшивку.

Установка пассивного сабвуфера

1. Подберите подходящие места для установки сабвуфера и кроссовера, закрепите устройства.
2. С учётом положения фильтра проложите акустический кабель (провод) между сабвуфером и усилителем или головным устройством.
3. Соедините проложенным проводом сабвуфер с выходом усилителя через кроссовер или напрямую, если усилитель оборудован фильтром низкой частоты LPF.
4. Проверьте надёжность соединений, включите питание и протестируйте работу сабвуфера.
5. При отсутствии недостатков закрепите провода, восстановите обшивку салона.

Видео по установке

Самостоятельная установка сабвуфера — дело несложное, но требующее внимательности и аккуратности. Выполняя приведённые рекомендации, справиться с этой задачей сможет любой.

Как выбрать, установить и подключить дневные ходовые огни своими руками

Умная магнитола с камерой заднего вида: как установить и подключить её в автомобиле

Как сделать сабвуфер своими руками?

Некоторые автолюбители изготавливают сабвуферы своими руками. Особых знаний для этого не требуется. Главное – уметь работать руками, иметь опыт электромонтажных работ.

Для изготовления лучше выбрать модель пассивного сабвуфера типа закрытый ящик.

В качестве динамика следует выбирать устройство круглого (не овального) типа. Под него легче вырезать отверстие. Номинальная мощность динамика выбирается исходя из выходной мощности головного устройства (автомагнитолы, усилителя).

Типичное значение номинальной мощности магнитолы – не более 40 Ватт на канал. Лучше выбирать мощность динамика с двухкратным запасом. Мощности это не прибавит, зато звук будет мягче.

Также следует обратить внимание на сопротивление динамика. Оно должно соответствовать сопротивлению нагрузки усилителя либо магнитолы

Если используется дополнительный звуковой усилитель, у него могут быть различные допустимые сопротивления нагрузки. Следует учитывать, что чем меньше сопротивление динамика, тем легче его раскачать.

Но при этом увеличивается нагрузка на усилитель. Для усилков класса D можно смело выбирать динамики сопротивлением 2 Ома.

Непосредственно к выходу автомагнитолы лучше подключать четырехомные динамики.

Следует также обратить внимание на материал диффузора (лучше полиматериалы), магнита. Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места

Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее

Размер динамика определяется исходя из типа кузова автомобиля, наличия свободного места. Теоретически, чем больше диаметр диффузора, тем большее звуковое давление он может создать, будет звучать солиднее.

Далее рассчитывают короб сабвуфера. Раньше расчет короба для сабвуфера выполняли с помощью калькулятора.

Сейчас есть много программ для расчета коробов, онлайн ресурсов. Освоить их несложно, интерфейс довольно простой.

Не всегда эти расчеты выполнены грамотно (особенно онлайновские сервисы).

Часто они работают наоборот: закладываешь размеры короба, сервис  выдает частотную характеристику. Более-менее правдоподобные результаты дают сервисы и программы:

BassBox 6

Имея опыт изготовления закрытых ящиков, можно приступить к изготовлению фазоинверторных коробов.

Power Port

Большинство программ не адаптированы на русский интерфейс.

При изготовлении коробов следует:

1. пропитывать клеем места установки крепежа;
2. отверстия вырезать с помощью специальных насадок на дрель, иные методы приводят к разрушению поверхности;
3. выступающие грани необходимо зачищать;
4. выполнять покрытие деревянных материалов специально пропиткой и нитролаком (для защиты от сырости);
5. по окончании работ обтянуть изделие карпетом.

Схема подключения сабвуфера

Большинство сабвуферов, в том числе и пассивных, имеют свою электрическую схему. Она необходима, чтобы сигнал с усилителя или автомагнитолы на динамик не содержал «ненужных частот». Под ненужными частотами понимаются звуковые частоты средней и высокой частоты.

Если они будут поступать на динамик, уменьшится КПД, возможны искажения. В усилители и хорошие автомагнитолы встраивают специальные частотные фильтры (кроссоверы).

Тем не менее хороший пассивный низкочастотный фильтр (обычно он содержит набор конденсаторов и индуктивностей) значительно увеличивает качество звучания.

Программы для расчета:

1. Audiotester v2.2
2. JBL-SpeakerShop

Если нет опыта электромонтажных работ, намотки индуктивностей, измерительных инструментов, лучше приобрести фильтр (кроссовер) в сборе.

Установка газобаллонного оборудования (ГБО) на автомобиль. — здесь больше полезной информации.

На китайских сайтах он стоит недорого, например:

Вас заинтересует эта статья — Установка сигнализации с автозапуском своими руками.

Щит

Помимо стандартного устройства сабвуфера, его можно сделать в виде акустического экрана. Для осуществления данной процедуры потребуется специальный инструмент, который называют щитом.

Но, есть она загвоздка — своими руками в домашних условиях такое получится сделать исключительно если обшивка ваших стен довольно устойчивая и сделана из качественных материалов.

Иначе, из-за высокой басистости, с этим могут возникнуть проблемы и вам придётся тратиться на ремонт. Что щит, что саб своими руками — это очень рискованно, но если сделать всё правильно, то финальный результат точно удивит.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Как подключить сабвуфер в машину с усилителем

Полноценная акустическая система с качественным звуком низких частот предполагает инсталляцию сабвуфера через отдельный усилитель с конденсаторами и кроссоверами на каждый канал. В этом случае выходной мощности любого штатного головного устройства в 25 Вт будет достаточно для установки динамиков средних частот премиум-класса и низкочастотника с пиковой нагрузкой в 1500 Вт. Качество резонансных частот обеспечат кроссоверы, а диапазоны чувствительности баса – усилитель.

Для монтажа понадобятся акустические кабели с RCA разъёмами, проводка с характеристикой минимального сопротивления в 2 Ом, пластиковые стяжки, хомуты и клеммы (концевики). Все компоненты можно приобрести в специальном комплекте для инсталляции автомобильной акустики.

Схема подключения

Порядок работы:

1. Отключить аккумуляторную батарею.
2. Акустические кабеля подготовить к прокладке в технологических отверстиях из подкапотного пространства автомобиля, предварительно изолировав их в специальных трубках – попадание влаги на проводку недопустимо. Во время монтажа следят за местами сильных изгибов, чтобы в процессе эксплуатации проводка не перетиралась (при установке динамиков НЧ в двери).
3. Подключить усилитель, соблюдая полярность выходов согласно схеме.
4. Подсоединить RCA кабели от головного устройства к усилителю.
5. Подключить питание усилителя от АКБ (плюсовой выход).
6. Смонтировать проводку на кроссоверы и остальные динамики СЧ и ВЧ.
7. Соединить сабвуфер и усилитель, надёжно закрепив разъёмы типа «тюльпан» и провод на «массу».

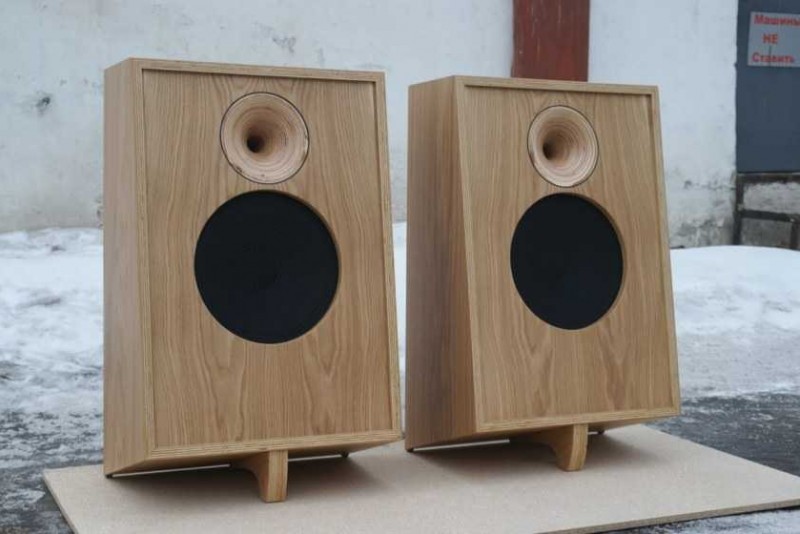

Как сделать сабвуфер

Сабвуфер можно сделать из стеклопластика или фанеры. Как правило, он устанавливается в багажном отсеке. Но со стеклопластиком новичку будет справиться достаточно сложно. Поэтому подробно рассмотрим процесс изготовления из фанеры. Это одна из самых простых моделей  саба закрытого типа с фазоинвертором, который можно сделать самостоятельно.

Что нам понадобится, чтобы сделать сабвуфер:

• Фанера, толщиной не меньше 20 мм
• Герметик и пистолет для него
• Ткань или ковролин
• Шурупы и саморезы
• Электролобзик и шуруповерт
• Степлер, скобы к нему, клей
• Наждачная бумага
• Пространство

Если не найдете такой фанеры, то подойдет любая, толще 10 мм. Но чем больше ее толщина, тем меньше она будет вибрировать и, соответственно, меньше будет дополнительных помех звука саба.

• Первым делом рассчитываем литраж короба под динамик. Для этого можно воспользоваться программой speakershop. После этого, расчерчиваем фанерные листы по чертежу
• Затем, электролобзиком разрезаем по нанесенным линиям
• Для того чтобы согнуть лист ДВП в трубку, достаточно его распарить. После то, как получился цилиндр по краю его надо скрепить саморезами, используя внутреннюю планку
• После этого, к нему прикрепляются с обеих сторон донышки. Для этого используем клей и степлер. Но лучше все — таки, для этой цели использовать те же саморезы. Все стыки обязательно обработать герметиком
• Следующий шаг – обтянуть короб выбранным материалом. Это может быть ткань, кожа или что-то иное

И, в заключение, устанавливается фазоинверторная труба, усилитель и припаиваются клеммы для того, чтобы подключить провода.

Прямоугольный короб из фанеры

Также короб для саба может быть трапецевидной формы. И его еще проще сделать, чем предыдущий.

Набор инструментов остается тем же, как и для цилиндрического короба.

• Используя ту же программу speakershop, рассчитываем объем будущего короба
• Расчерчиваем листы фанеры и распиливаем его
• После того, как детали вырезали, к нижней части короба саморезами прикручиваем переднюю стенку. А затем, таким же образом, прикрепляем и верхнюю панель
• Следующий шаг – это наметить линию скоса на МДФ-панели. От нижнего края ящика, вычитаем толщину листа фанеры и чертим. Лишнее убираем рубанком или лобзиком
• После этого, можно вставить боковые части и прикрепить их саморезами
• Все стыки обязательно обработать герметиком. Осталось разобраться с задней панелью, на которой необходимо выпилить отверстия под фазоинверторы. Перед тем, как это делать, нужно с помощью циркуля начертить их диаметр на фанере. Также, это отверстие можно сделать и на боковой стенке
• Сами фазоинверторы можно изготовить из остатков пластиковой трубы, соответствующего диаметра. Осталось только их подключить
• Теперь можно оклеить сверху корпус тканью. Перед этим, желательно зашкурить корпус наждачкой и после этого протереть снаружи и внутри влажной тряпкой
• Можно вставлять фазоинвертор и усилитель. Работа окончена

Осталось лишь установить его в багажник. Если места в нем не хватает, то своими руками можно установить его под сиденье водителя. Кроме этого, иногда «вживляют» саб в крыло машины. При недостатке пространства, специалисты находят массу вариантов, как его подключить.

Как правильно подключить сабвуфер в машину

Колонки НЧ бывают активными или пассивными. Подключение одинаковое, поскольку питание и сигнал подаются на стереоусилитель. В пассивных аппаратах усилок представляет собой отдельную конструкцию, поэтому процесс монтажа потребует больше времени.

Необходимые инструменты:

• кабели и крепления;
• кусачки;
• пассатижи;
• комплект отверток;
• изоляционная лента;
• стягивающие хомуты.

Большая часть описанных инструментов всегда есть у автомобилиста, так что никаких проблем возникать не должно.

Подробно разобранный процесс монтажа сабвуфера в автомобиль своими руками разобран в видео:

Разница между подключением активного и пассивного саба

Главным отличием схем подключения представляется то, что в первом случае нет нужды отдельно подключать усиливающую аппаратуру. Такой подход снижает трудозатраты в процессе монтажа, а также помогает сэкономить свободное пространство внутри авто.

Для пассивного элемента внешний усилитель представляется необходимым условием, без которого аппаратура попросту не выдаст необходимый уровень мощности. Потребуется дополнительный комплект акустических проводов, соединяющих саб с усилителем. В активном устройстве эти кабели не нужны.

Схемы подключения сабвуфера

Схема подключения сабвуфера в автомобиле основана на одном принципе

При подключении важно соблюдать полярность, а также использовать правильные кабели при соединении того или иного оборудования

Активного

Активный subwoofer включает в себя пассивный сабвуфер и усиливающий аппарат. Процесс установки проще, поскольку пользователю не придется самостоятельно подсоединять колонку к усилку. Необходимые манипуляции уже реализованы производителем внутри корпуса прибора. На деле, подключение активного сабвуфера мало чем отличается от монтажа пассивного аппарата.

Схема подключения активного сабвуфера

При покупке активного сабвуфера важно убедиться в том, чтобы прилагающиеся в комплекте с устройством кабели отвечали параметрам системы. Иначе их стоит поменять на подходящие компоненты или же подцепить конденсатор, который снизит потери питания

Пассивного

Схема подключения пассивного сабвуфера представлена на рисунке ниже. Она включает в себя следующие компоненты:

• аккумулятор автомобиля;
• колба с предохранителем;
• магнитола;
• усилитель;
• буфер.

Элементы стоит соединить между собой соответствующими кабелями, а от усилителя дополнительно организуется вывод на массу.

Схема подключения пассивного сабвуфера

Подключение силового провода

Прокладка силового кабеля представляется первым этапом монтажа сабвуфера и включает в себя подключение кабеля к аккумулятору автомобиля. В этот момент батарея отключена. Положительный вывод дополнительно защищается предохранителем, устанавливаемым близко к батарее.

Целесообразно самостоятельно сделать наконечники для подключения в домашних условиях. Процесс включает в себя следующие шаги:

1. Снять изоляцию на некотором расстоянии от края.
2. Очистить оголенный провод и залудить паяльником.
3. Вставить в соответствующую гильзу и обжать.
4. Сверху надеть термоусадочную трубку или обмотать изолентой.

Получится полноценный наконечник, который теперь легко подсоединяется к батарее или усилку.

Подключение сабвуфера к магнитоле

Чтобы усилитель включался вместе с магнитолой, соединение этих элементов осуществляется с учетом управляющего плюса. Чаще этот провод имеет синюю оплетку с подписью remote или ant.

Для подключения используются разъемы типа тюльпан с маркировками SW

Важно соблюдать полярность и использовать добротную проводку

При создании системы с пассивным сабвуфером стоит подсоединить его к внешнему усилителю. Для этого потребуются специальные акустические кабели с соответствующими сечениями. Подбор проводки реализуется на основе мощности используемой аппаратуры. Тут используются такие же аналоговые каналы, что и при подключении к магнитоле.
