Втулка стабилизатора: описание,неисправности,замена,типы,фото,видео

Для чего подвеске машины нужны стойки стабилизатора?

При движении авто в поворотах его кузов наклоняется в сторону. Угол наклона, правильно называемый углом крена, зависит от величины центробежной силы, а также от конструкции и упругости подвески.

На левый и правый элементы подвески нагрузку можно распределить поровну, и тогда угол крена будет уменьшаться. Элементом, передающим усилие с одной стойки или с одной рессоры на другую, является стабилизатор. Подробней об устройстве таких стабилизаторов рассказывается дальше.

Их конструкция, по идее, состоит из упругой скобы и двух тяг. А тяги ещё называются «стойками».

Типичный стабилизатор поперечной устойчивости

Чтобы понять, как работает стабилизатор, проще сразу изучить его устройство:

Стабилизатор подвески в современных авто

Муфты 6 позволяют трубчатой скобе 5 свободно вращаться. Скоба, в свою очередь, соединяется с амортизаторами, но не через муфты или шарниры, а через стойки 3. Каждая стойка или тяга – это и есть стойка стабилизатора, о которой шла речь в названии.

Заметим, что стойка амортизатора в конструкции современной подвески выполняет важную роль. Сам амортизатор не только гасит колебания, но и является направляющим элементом.

Были случаи, когда тяга лопалась на ходу, и владелец не замечал ухудшения управляемости.

Разновидности стоек стабилизатора

Сами по себе стойки (тяги, линки) могут быть полностью симметричными (рис. 1). Тогда их можно «переворачивать», а также переставлять слева направо. В конструкции большинства авто используются несимметричные стойки, которые, тем не менее, переставлять слева направо допускается. А самый «сложный» вариант – когда левая и правая стойки различны (на фото не показано).

• Стойки стабилизатора VW GolfСтойки стабилизатора автомобилей ВАЗ
• Понятно, что самой уязвимой частью стабилизатора являются его стойки (тяги). В некоторых авто их ресурс составляет 20 тыс. км. Осмотр и проверку этих деталей рекомендуют проводить чаще – каждые 10 тыс. км. Но поломка может наступить и в середине этого интервала.
• Что такое стойки стабилизатора, было объяснено полностью, а вот где их искать в машине, рассмотрим прямо сейчас.

Как найти стойки в самом авто

Можно взять и посмотреть, что находится под днищем кроссовера Lifan. Стойки двух стабилизаторов, переднего и заднего, здесь не закрыты ничем:

Линки задней подвески X60

Вообще же такой вариант, когда стойки не защищены, является нетипичным. Движущиеся узлы обычно закрывают пыльниками, гофрами, чехлами. Но симметричные тяги, показанные на фото, содержат пару пыльников прямо в своей конструкции:

Пыльник симметричной стойки стабилизатора

Потеря герметичности пыльника – не самый распространённый дефект. Тем не менее, такой вариант тоже исключать нельзя.

Как выглядят стойки в китайских автомобилях

Нужно запомнить банальное правило: задние стойки стабилизатора симметричными никогда не являются, в отличие от передних. Например, вот как выглядит задняя тяга в автомобиле Lifan X60:

Задний левый линк

Переставить такой узел с левой стороны на правую нельзя, а переворачивать его при установке нельзя тем более. К передним стойкам эти «запреты» не относятся. Но они, то есть передние стойки выходят из строя чаще. Так что, всё логично.

В каталоге запчастей каждая из стоек обозначается одним номером. То есть, она считается одной деталью:

Lifan Solano B2906200 та же – – Lifan X60 S2906210 та же S2916260 S2916210 Lifan Smily – – F2916210 та же!

У седана Solano сзади установлены рессоры, и стойки в конструкции стабилизатора отсутствуют. Их нет и в передней подвеске автомобиля Smily – скоба здесь «продета» в муфты рычагов:

Конструкция передней подвески Smily

Каждая из муфт, обозначенных как 10, не препятствует продольному перемещению скобы. Такой вариант подходит для малолитражек.

Выявляем все неисправности сами

Здесь уже было сказано, что самой ненадёжной, самой «ломкой» частью стабилизатора являются стойки. Так делается специально, чтобы в случае аварии получить наименьший урон. Назовём основной симптом, сопутствующий поломке стоек или тяг стабилизатора.

Это – глухой стук, возникающий при проезде любых неровностей, ямок и даже небольших камешков. А иногда автомобиль начинает хуже выходить из крена – делайте вывод, что одну из стоек уже оторвало.

Но стук будет наблюдаться в 90% случаев! Он может идти и от передней, и от задней подвески.

Скрипы и хруст, особенно в поворотах, обычно свидетельствуют о разрушении пыльника. Но сам дефект, повторим ещё раз, является редким. Шарнир, показанный на фото, со временем начнёт разрушаться. И скрип тогда должен перейти в скрежет.

Подвеска современного автомобиля

Устройство и работа подвески

Главная задача подвески — обеспечение упругой связи между кузовом и колёсами. Таким образом, подвеска смягчает толчки и прыжки, возникающие при движении автомобиля по неровной дороге или её отсутствии. Плавность хода автомобиля напрямую зависит от подвески.

Подвеска служит своеобразным амортизатором, поглощающим энергию, возникающую при наезде на неровности, либо попадания в ямы и рытвины. Однако она не гарантирует полной мягкости движения и сильно изнашивается при частом движении по неровностям.

Подвески делятся на следующие типы:

• McPherson;
•  двухрычажная;
•  многорычажная;
•  адаптивная;
•  «Де Дион»;
•  задняя зависимая;
•  задняя полузависимая;
•  пикапов и внедорожников;
•  грузовых автомобилей.

Подвеска типа McPherson

Подвеска типа McPherson является одной из старейших. Была разработана талантливым инженером Эрлом Макферсоном в 1960 году. Состоит из стабилизатора поперечной устойчивости, рычага и блока. Серьёзным недостатком подвески являются изменение угла развала колёс, однако она весьма популярна из-за доступности и надёжности.

Двухрычажная подвеска

Двухрычажная подвеска представляет собой одну из наиболее совершенных конструкций. Это подвеска с двумя рычагами разной длины (верхний короткий и нижний длинный). Такая конструкция позволяет автомобилю сохранять устойчивость на дороге и обеспечивает долговечность покрышек. Каждое колесо принимает свое препятствие самостоятельно и не перекидывает нагрузку на другие колеса.

Многорычажная подвеска

Многорычажная подвеска была разработана не так давно и представляет собой ещё более совершенную конструкцию. Представляет собой набор из множества рычагов, сайлент-блоков и шарниров. Все эти компоненты призваны гасить удары и сильные толчки во время езды. Уровень шума от колёс в салоне также понижается. Подвеска имеет отдельные поперечные и продольные регулировки. Колеса независимы друг от друга. Конструкция идеально подходит для полноприводных автомобилей.

Стоимость многорычажной подвески некоторое время оставалась довольно высокой, но сейчас её могут позволить себе даже водители автомобилей гольф-класса.

Адаптивная подвеска

Адаптивная подвеска весьма любопытна с точки зрения конструкции. Долгое время была примитивной и много весила, но сейчас её сильно модернизировали. Благодаря этому она допускает максимальный крен кузова и волновую раскачку на большой скорости и позволяет автоматически адаптироваться под любой тип покрытия дороги. В состав адаптивной подвески входят: регулируемые стабилизаторы поперечной устойчивости, активные стойки амортизаторов, блок управления ходовой частью и электронные датчики, фиксирующие неровности дороги и другие параметры.

«Де Дион»

«Де Дион» названа так в честь своего создателя-француза. Основной функцией такой подвески является снижение нагрузки на задний мост автомобиля путем отделения картера главной передачи. Картер в этом случае держится на кузове. Такая конструкция позволяет делать подвеску зависимой или независимой. Но есть и недостатки. При резком старте корпус автомобиля может сильно давить на заднюю ось.

Задняя зависимая подвеска

Задняя зависимая подвеска — это настоящий классический вариант, так как использовался на многих старых автомобилях ВАЗ. В основу подвески входят цилиндрические винтовые пружины, представляющие собой упругие элементы. Балка заднего моста «висит» на пружинах и фиксируется к кузову посредством четырёх продольных рычагов. Реактивная поперечная штанга выполняет роль поглотителя кренов и положительно влияет на управляемость. Но комфорта и плавности хода от этой подвески не ждите, так как задний мост весит немало.

Полузависимая задняя подвеска

Полузависимая задняя подвеска чаще всего используется в автомобилях с полным приводом. Её основные элементы — это два продольных рычага, крепящихся в центре к поперечине. Такая подвеска весит немного и не требует какого-то особого обслуживания и серьёзного ремонта. Но на заднеприводные автомобили такую подвеску установить уже нельзя.

Другие виды подвесок

Подвеска грузовых автомобилей чаще всего зависимая с поперечными или продольными рессорами и гидравлическими амортизаторами. Такая конструкция позволяет упростить процесс производства и ремонта грузовиков.

Втулки стабилизатора. Признаки неисправности. Последствия.

Для наилучшего гашения вибрации и силовых воздействий, идущих на кузов автомобиля, подавляющее большинство элементов подвески соединены посредством упругих элементов. То же касается и стабилизатора. Для его крепления используются специальные втулки (резинки, подушки) из прочной резины или полиуретана. С течением времени по мере эксплуатации транспортного средства втулки эти могут начать разрушаться и заметно терять в упругости. Результатом этого становится неудовлетворительная работа стабилизатора =. Могут начать проявляться более серьёзные дефекты, которые со временем будут лишь быстрее нарастать.

Схема устройства стабилизатора и элементы его крепления

Первым симптомом, предвещающим замену втулок, станет лёгкое стучание подвески. Похожий стук может наблюдаться и при «уставших» амортизаторах. Только вот в случае с втулками слышен он будет не только на ямах и ухабах, но и при вхождении в относительно крутые повороты. При этом автомобиль часто ощущается излишне валким и вялым. Появившийся стук будет следствием возникшего люфта в соединительных узлах рычагов стабилизатора по причине износившихся втулок.

Если вовремя не предпринять меры, то стуки в дальнейшем только усилятся и начнут повсеместно сопровождать работу подвески вследствие нарастающей деформации и разрушения втулок. Может появиться поперечная качка кузова и чрезмерный люфт рулевого колеса. Возможно «рыскание» автомобиля не только в поворотах, но и в случаях торможения или перестроения. Автопроизводители в большинстве своём советуют менять втулки стабилизатора через каждые 30–40 тыс. пробега. Однако в наших условиях лучше всё же ориентироваться на износ втулок. Поэтому внезапно возникший стук и лёгкий дребезг в поворотах будут явными признаками близящейся замены компонентов.

В качестве народного метода проверки втулок на исправность предлагается переехать на 2-й передаче «лежачего полицейского» наискосок. Появился глухой стук в районе педалей – скорее всего, втулкам хана. Можно ещё просто залезть под машину самому всё осмотреть. Изношенная втулка «порадует» наличием трещин и потёртостей характерных для изношенной и растрескавшейся резины. Автомастера эти трещины иногда ещё называют «ромашками».

Втулка стабилизатора и кронштейн для её крепления

Также резина втулок может просто задубеть и утратить необходимую упругость. Если втулки стабилизатора не получается как следует рассмотреть, то просто сильно качните рукой вверх-вниз и в стороны сам стабилизатор. Если чувствуется люфт, скрипы и стуки в нижней части подвески, значит, втулки пришли в негодность.

Но для наилучшего результата лучше, конечно, заехать на эстакаду, смотровую яму или воспользоваться подъёмником. Из инструментов понадобится лишь ломик или же монтажная лопатка, которые надо просто упереть в днище машины и слегка «покачать» стабилизатор, в местах его стыковки с кузовом. Если почувствовался заметный люфт или обнаружилась потеря эластичности, то самое время думать о замене втулок.

Как заменить втулки СПУ

Подушки на СПУ относятся к «расходникам». И каждый автовладелец, умеющий держать гаечный ключ в руках, сумеет поменять их самостоятельно.

Когда менять втулки стабилизатора

Автопроизводители рекомендуют менять эти детали через каждые 30-35 тыс. километров пробега. Но все неоднозначно и индивидуально. Срок замены зависит следующих факторов:

• технического состояния ходовой части транспортного средства;
• качества дорог, по которым ездит автовладелец. Городской житель, в распоряжении которого гладкое, асфальтированное шоссе, всегда проездить дольше, чем селянин, который колесит по грунтовке и “раскисающим” по осени, разбитым дорогам;
• манеры вождения. Лихачи изнашивают быстрее не только подушки на стабилизаторах, но и другие узлы ходовой части;
• качества самих расходников.

Как понять, что втулки выработали свой ресурс

Об изношенности подушек говорят следующие признаки:

• стук при поворотах и проезде ухабов, рытвин;
• ощущается валкость автомобиля.

Чтобы убедиться в том, что подушки разрушаются, необходимо заехать на яму или поднять авто на подъемнике, заглянуть под днище кузова. Трещины и потертости на них заметны при визуальном осмотре. Если при этом покачать стабилизатор, будет ощущаться явный люфт.

Как самостоятельно провести замену втулок

Замена втулок стабилизатора проводится чаще на яме. Но лучше сделать это на подъемнике, потому что на яме автомобиль придется поддомкрачивать. Алгоритм работы:

1. Снять колеса, открутив сначала гайки на них с той стороны, где предстоит менять подушки СПУ.
2. Отвинтить гайки, соединяющие стабилизатор с тягами, и разъединить эти детали.
3. Выкрутить болты, фиксирующие хомуты втулок, снять их.
4. Снять сами втулки со штанги.
5. Штангу очистить от налипшей грязи и глины.
6. Место резьбы и болты желательно обработать жидкостью WD-40, чтобы эти поверхности не закисали.
7. Надеть новые детали на штангу, сверху на них хомуты и зафиксировать болтами к балке.
8. Установить на место тяги и колеса. В общем, выполнить действия в обратном порядке.

Задние втулки стабилизатора изнашиваются в меньшей степени, чем передние. Это связано с тем, что при поворотах транспортного средства на передние колеса нагрузка идет больше. Передние подушки также сложнее менять, потому что к болтам, удерживающим хомуты, подобраться бывает непросто. И если владелец справился с передними расходниками, то замена задних не составит особого труда. Работа выполняется аналогично.

Скрипят втулки — что делать

Скрип втулок – явление не редкое. Например, для Лады Весты – поскрипывание под полом является нормой. Причиной служат конструктивные особенности подвески, ставшей больше. Укорачивание ее избавит от скрипа, но приведет к уменьшению клиренса. Производитель Лады Весты рекомендует применять смазку на основе силикона. Однако, как показывает практика, смазка дает временный эффект.

В целом, в отношении смазки мнения автовладельцев успели разделиться. Одни считают, что силиконовая смазка увеличивает скольжение резины на металлической штанге, снижая эффективность работы амортизатора. К любым видам подобных средств прилипают песчинки, грязь. В результате возникает абразивный эффект, который вредит опять же стабилизатору и самим втулкам. Другие напротив, полагают что смазывать втулки надо.

Скрип появляется у задубевшей на морозе резины. Если изделие низкого качества, то оно “сообщит” автовладельцу об этом неприятно скрипящим звуком. И конечно, износ подушки проявляется сначала скрипом, а только потом, если не принять меры, появятся стуки под кузовом и биение в руль. Поэтому не надо ждать, когда втулка дойдет до критического состояния – покупайте новые детали и меняйте.

Также ниже рекомендуем посмотреть подборку тематических видео.

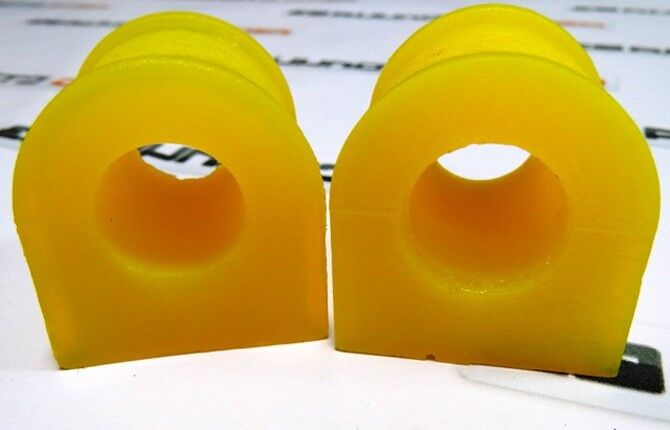

Какие ставить втулки стабилизатора — полиуретан, аналог или оригинал, замена на примере Nissan:

Лайф ХАК! Ремонт втулок стабилизатора за 0 рублей:

Замена втулок и стоек переднего стабилизатора Тойота Королла 2008 1,6 Toyota Corolla:

• https://seite1.ru/zapchasti/vtulka-stabilizatora-opisanie-neispravnosti-zamena-tipy-foto-video/.html
• https://auto-tpu.ru/novosti/300-printsip-raboty-i-funktsii-stabilizatora
• http://krutimotor.ru/vtulki-stabilizatora-poperechnoj-ustojchivosti

Преимущества своевременной замены

Справиться с заменой втулок на своем автомобиле сможет каждый водитель, ведь этот процесс не представляет собой сверхсложный ремонт. Все можно сделать своими руками, но если у вас нет времени или желания, тогда желательно обратиться за помощью к специалистам. Это позволит защитить стойки стабилизатора поперечной устойчивости от преждевременного износа.

Езда по некачественному дорожному покрытию отойдет на задний план, если вы ранее установили новенькие втулки. Да и вообще, установленные новые втулки – это отсутствие трудностей и проблем при движении, а также комфорт и безопасность.

Как поменять втулки стабилизатора?

Ремонт резиновых втулок является дешевым, и его можно провести в сервисе, при помощи опытных специалистов. Данная процедура не должна сильно ударить по вашему бюджету. Если же вы предпочитаете проводить ремонт собственными силами или у вас нет возможности посетить сервис в ближайшее время, тогда вам необходимо выполнить следующие действия:

отгоните автомобиль на яму или эстакаду. Можно воспользоваться подъемником или домкратом, но это менее надежные и безопасные способы; ослабьте болты колес, рядом с которыми находятся неисправные детали, а затем снимите их; следующим шагом будет снятие гаек, отвечающих за крепление стойки к стабилизатору

По окончании этой процедуры разъедините стойку и стабилизатор; далее следует обратить внимание на болты крепления скобы. Задние необходимо ослабить, а передние выкрутить; следующим шагом будет удаление грязи и очистка места установки новых втулок стабилизатора

Проводите эту процедуру тщательно, ведь от качества ее проведения будет зависеть срок эксплуатации новых втулок; смажьте втулки с внутренней стороны. Для этого вы можете использовать силиконовый спрей или обычный мыльный раствор; вставьте новые втулки на их место крепления и приведите транспортное средство в исходное состояние.

Самой сложной частью считается процесс замены передних втулок транспортного средства. При его проведении могут возникнуть дополнительные сложности из-за особенностей конструкции.

Как заменить втулки стабилизатора

Итак, на начальном этапе важно понимать, на какой оси необходима замена (втулки заднего стабилизатора или передние втулки стабилизатора). При этом на практике чаще нуждаются в замене втулки переднего стаба, так что остановимся на этом более подробно. Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным

Главное, подготовить необходимые инструменты

Прежде всего, замена втулок переднего стабилизатора на разных моделях может несколько отличаться, однако общий порядок замены зачастую похож и не является сложным. Главное, подготовить необходимые инструменты.

Общий порядок действий, в рамках которых выполняется замена втулок переднего стабилизатора:

• загнать машину на яму или на подъемник;
• снять колеса с автомобиля;
• открутить крепления стоек к стабилизатору;
• отсоединить стойки и стабилизатор;
• проверить втулки стойки стабилизатора и саму стойку стаба (при необходимости заменить);
• ослабить задние болты крепления скобы, удерживающей втулку, затем выкрутить передние;
• после извлечения старых втулок, необходимо убрать грязь в местах установки новых втулок;
• нанеся мыльный раствор или силиконовый спрей, нужно смазать втулки с внутренней стороны;
• поставить новые втулки и произвести сбору в обратном порядке;

Добавим, что замена задних втулок стабилизатора  не особо отличается от замены передних, однако втулка переднего стабилизатора меняется несколько сложнее, так как передняя подвеска по конструкции сложнее. На деле, если удалось сменить передние втулки, с задними втулками проблем не возникнет.

Кстати, что касается скрипов втулок, упомянутых выше, обычно втулки скрипят зимой на морозе или в жаркую сухую погоду. Причина —  дешевизна материала, из которого изготовлены втулки или особенности конструкции авто. Также резина может твердеть на холоде, теряет эластичность и скрипит. Еще скрип указывает на критический износ втулки.

Обратите внимание, в ряде случаев владельцы пытаются избавиться от скрипов путем смазки втулок стабилизатора. Так вот, если нужна замена втулки стабилизатора по причине износа резины, то никакие смазки не помогут, так как деталь деформирована. Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

Если же замена резинок стабилизатора производилась недавно и они в хорошем состоянии, тогда можно рассчитывать на временный эффект после смазки

При этом важно понимать, что смазка способствует налипанию грязи и песка на втулку. Само собой, частицы абразива снижают ресурс втулки. Также следует отметить, что втулки должны плотно обжимать стабилизатор

Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается

Также следует отметить, что втулки должны плотно обжимать стабилизатор. Если же соединение не такое надежное, стабилизатор может начать прокручиваться, скрип в этом случае только усиливается.

В подобной ситуации некоторые специалисты рекомендуют втулки стабилизатора задние или передние заменить на аналоги лучшего качества, установить новые  полиуретановые втулки стабилизатора вместо резины и только в крайнем случае ограничиться смазкой.  Однако если замена только что произведена,  но скрип не пропал, нужно сначала  активно эксплуатировать автомобиль дней 10-15. Бывает, что новые втулки притираются и скрипы пропадают.

Также есть и другие решения (например, намотать изоленту, ткань или резину на стабилизатор в месте установки втулки). Хотя это кустарные методы, такое решение позволяет плотнее усадить втулку на стабилизатор и одновременно избавиться от скрипов, проворачивания и т.д.

Некоторые оригинальные втулки изнутри имеют тканевую вставку, то есть производители отдельно учитывают такие нюансы. Так или иначе, если никаких других вариантов нет, остается только смазка.

Для этих целей необходимо использовать смазки, устойчивые к смыванию. Оптимально – силиконовые смазки (Литол-24, Molykote PTFE-N UV и т.д.). Такие смазки универсальные, их можно применить для втулок,  в качестве смазки направляющих суппортов и т.д.

Главное, не использовать агрессивные к резине смазки, так как они разрушают втулки.  Также отметим, что еще некоторые крупные автопроизводители выпускают втулки стабилизатора с пыльниками, которые защищают внутреннюю поверхность втулки от  грязи, пыли, воды и т.д. Если есть возможность купить нечто подобное на свой автомобиль, настоятельно рекомендуется останавливаться на таких вариантах, даже если они дороже.

Из-за чего втулки стабилизатора могут выйти из строя?

Основной причиной, из-за которой происходит износ этих деталей, является сильное воздействие на них во время работы машины следующих факторов:

• воздействие химическими веществами. Возникает оно по причине близкого расположения к колесам автомобиля. Во время движения на открытые части втулок попадают различные химические соединения. Наиболее опасными из них являются вещества, используемые зимой для устранения гололеда на дороге. Они оказывают сильное воздействие на структуру втулок, способствуя их рассыханию и появлению трещин;
• сильное механическое воздействие. Качество дорог в каждом регионе отличается друг от друга. Однако даже в самых благоприятных районах существует много трасс, качество которых оставляет желать лучшего. Соответственно, чем больше автомобиль эксплуатируется на дорогах, имеющих серьезные повреждения, тем быстрее расходуется прочность деталей. Происходит это из-за увеличения трения, возникающего при компенсации подвеской неровностей дорожного полотна;
• качество материала, из которого изготовлены втулки. Обычно даже самые хорошие резиновые втулки имеют сравнительно небольшой срок эксплуатации. А ведь именно их большинство производителей ставит на свои машины. Поэтому, при замене старых втулок на новые, специалисты рекомендуют пользоваться продукцией, сделанной на основе полиуретана. Эти изделия имеют существенно больший запас прочности и прослужат вам ощутимо дольше.

Инструкция замены

Независимо от модели или возраста автомобиля технология замены втулки переднего стабилизатора не меняется. Могут добавляться некоторые детали процедуры или меняться набор инструментов. Благодаря приведенной ниже инструкции провести замену сможет даже водитель-новичок. Итак, поехали.

Замена втулок переднего стабилизатора

Шаг 1. Подготовьте необходимые инструменты для работы.

Подготовка инструментов для замены втулок

Шаг 2. Также подготовьте две втулки переднего стабилизатора. Менять их по одной категорически не рекомендуется.

Пара втулок для замены

Шаг 3. Поставьте автомобиль на яму, чтобы удобнее было выполнять последующие действия.

Загоните машину на яму

Шаг 4. Обязательно поставьте машину на ручник.

Постановка авто на ручник

Шаг 5. Подложите под задние колеса какие-нибудь опоры. Если противооткатных клиньев нет, то под колеса можно поставить кирпичи.

Установка опор под колеса

Шаг 6. Поднимите машину домкратом и поставьте под нее надежные опоры. В целях безопасности конструкция должна быть неподвижной.

Поднятие автомобиля на опоры

Шаг 7. Снимите передние колеса с автомобиля, чтобы облегчить процедуру замены втулок.

Снятие колес с автомобиля

Шаг 8. Проверьте элементы на изношенность, слегка подергав стабилизатор. Как видно, детали достаточно сильно изношены, так как стабилизатор болтается в них.

Диагностика стабилизатора механическим воздействием

Шаг 9. Начните замену с правой стороны, как советуют опытные автомобилисты. Здесь и места побольше, и само изделие на правой стороне быстрее изнашивается.

Начать работу желательно с правой стороны

Шаг 10. Выкрутите болты крепления скобы втулки стабилизатора (всего их два).

Выкручивание болтов крепления

Шаг 11. Если выкрутить крепежные элементы накидным ключом не получилось из-за нехватки свободного пространства, попробуйте это сделать при помощи длинной головки. В данном случае использовалась головка на 14.

Длинная головка для выкручивания крепежных болтов

Шаг 12. Когда все элементы были откручены, снимите скобу крепления втулки.

Снятие скобы крепления втулки

Шаг 13. Снимите втулку со стабилизатора.

Демонтаж втулки стабилизатора

Шаг 14. Перед установкой новой детали обязательно очистьте от грязи как сам стабилизатор, так и место под втулку на подрамнике.

Очистка поверхности стабилизатора

Шаг 15. Установите втулку стабилизатора. Новая деталь должна быть точно в таком же положении, как и старая (прорезью назад).

Установка втулки стабилизатора

Шаг 16. Поставьте крепежную скобу. Если на ее поверхности были следы ржавчины или грязь, то перед установкой нужно провести чистку детали.

Фиксация крепежной скобы

Шаг 17. Наживите крепежные болты. Это достаточно сложны процесс, поэтому здесь также потребуется длинная головка на 14.

Закручивание крепежных болтов

Шаг 18. Если с первым болтом возникают трудности из-за нехватки места, то второй болт закручивается достаточно легко.

Закручивание болта длинной насадкой

Шаг 19. Повторите процедуру на левой стороне автомобиля.

Замена втулки на левой стороне

Шаг 20. Когда все будет готово, поставьте колеса на место.

Установка колес автомобиля

Шаг 21. Не забудьте убрать опоры, которые вы ранее подкладывали под колеса. На этом процедуру замены втулок переднего стабилизатора можно считать оконченной. Можете наслаждаться результатами своей работы.

Устранение опор из-под колес машины

Втулки стабилизатора передние и здание: что надо знать о них

Втулки надеваются на стабилизатор, чтобы изогнутая штанга не била по днищу кузова и не создавала лишние стуки. Но это не единственная функция, которую они выполняют.

Зачем надевают втулки СПУ

Может показаться, что втулки стабилизатора – элемент малозначимый для ходовой части, и транспортное средство может ездить без них. Чтобы понять, так ли это, нужно рассмотреть, какую роль играет стабилизатор поперечной устойчивости.

При повороте автомобиля даже на малой скорости в 20 км в час наблюдается крен кузова, который образуют независимые подвески. СПУ, представляющий собой деталь, изогнутую буквой П, пружинящий штангу, уменьшает на поворотах перегибы подвесок, и тем самым уменьшает крен авто. Без стабилизирующей штанги остается риск, что автомобиль на крутом повороте перевернется, тем более, что скорость техники за столетний период развития всемирного автопрома возросла раз в десять.

Без втулки стабилизатор неминуемо будет бить или создавать скрежет при взаимодействии с кузовом. А теперь, представьте себе, что все машины бы ездили с громыхающими стабилизаторами. Такой бы грохот стоял на дорогах. Особенно сейчас, когда «автомобили буквально все заполонили». Так что втулки просто необходимо устанавливать вместе с СПУ, чтобы гасить звуки.

Крепить стабилизатор к кузову намертво тоже нельзя. Иначе при этом будет полностью заблокирована независимость подвесок. Резиновые или полиуретановые подушки выполняют следующие функции:

• поддерживают упругость стабилизатора;
• исключают трение металлов между собой;
• действенно гасят шумы в ходовой системе.

В каждом автомобиле устанавливается по два стабилизатора поперечной устойчивости: на передние и задние колеса. А на каждом из них по две втулки. Таким образом в транспортных средствах, использующих СПУ, применяется 4 резинки.

Обратите внимание, что в некоторых моделях легковых транспортных средств устанавливается торсионная подвеска, которая замещает собой СПУ. В этом случае стабилизатор ставится только на передние колеса, соответственно, у таких автомобилей стоят только втулки стабилизатора переднего

Какие подушки лучше

Втулки изготавливаются из высокопрочной резины или полиуретана. Изделия из вулканизированного каучука проверены временем. Их качество и долговечность зависит лишь от добросовестности производителя, соблюдения им технологии производства.

Втулки стабилизатора из вулканизированного каучука

Подушки из полиуретана – предмет относительно новый, и не все автовладельцы от них в восторге. Полиуретановые изделия уступают резиновым в пластичности. Они более жесткие, и в результате трения об металл “съедают” штангу, особенно, когда между ней и подушкой набивается песок. Кроме того, полиуретан снижает пружинящий эффект стабилизатора.

Подушки из полиуретана

Последовательность замены на ВАЗ 2107

1. Автомобиль устанавливается на смотровую яму, после чего с помощью рожковых ключей снимается защита картера (если она установлена). Затем под задние колёса автомобиля подкладываются противооткатные башмаки, а передние колёса поддомкрачиваются.
2. Теперь рожковым ключом на 12 откручиваются гайки на скобах, там, где они крепятся к нижнему рычагу подвески. Это делается с обеих сторон штанги стабилизатора. Под гайками находятся шайбы-граверы. Они снимаются вручную. Гайки показаны стрелками
3. Теперь можно снять скобы. После их удаления можно извлекать втулки. Для их извлечения штанга стабилизатора отгибается с помощью лома. Штанга удерживается ломом, втулка снимается вручную. Втулка с другой стороны снимается аналогично. Для этого используется лом
4. Помимо двух крайних втулок на ВАЗ 2107 есть пара центральных втулок стабилизатора. Если нужно заменить и их, то придётся полностью снимать штангу стабилизатора, которая крепится на двух кронштейнах. Гайки на кронштейнах откручиваются рожковым ключом на 14.
5. После снятия штанги кронштейн зажимается в тиски, и штанга аккуратно извлекается из втулки, затем извлекается и сама центральная втулка. Втулка находится внутри кронштейна, зажатого в тисках
6. Изношенные втулки заменяются новыми, после чего штанга стабилизатора и защита картера устанавливаются на штатные места.

Важные моменты

При откручивании гаек на скобах следует проявлять осторожность: шпильки, на которых крепятся скобы, со временем становятся хрупкими, и легко ломаются рожковым ключом.
Следует помнить: скобы, удерживающие крайние втулки — разные, хотя увидеть это невооружённым глазом удаётся далеко не всегда. Расстояние между отверстиями для шпилек в левой и правой скобах отличается на 3 мм

Поэтому перед снятием имеет смысл пометить скобы маркером или мелом, чтобы не перепутать их при обратной сборке.
Извлечь штангу стабилизатора из кронштейна бывает непросто, особенно если она сильно заржавела. Для облегчения задачи штангу и кронштейн следует обильно смазать жидкостью WD-40. Если жидкости под рукой нет, подойдёт жидкое средство для мытья посуды или обычная мыльная вода.

Признаки изношенных сайлентблоков

Многие производители полиуретановых сайлентблоков не так скромны, как мы и говорят о пятикратном ресурсе изделий против резиновых. Но есть один момент, с которым поспорить трудно. В полиуретановых сайлент-блоках отсутствует эффект усадки и, как следствие, геометрия подвески не меняется на протяжение всего периода эксплуатации детали. А ведь это и есть основная беда всей резинотехнической массы в подвеске. Вспомните причины, по которым мы считаем, что втулки своё отслужили и когда пора менять сайлентблоки:

• стук и скрежет в подвеске даже при незначительных нагрузках и малых амплитудах колебания;
• увод автомобиля в сторону при торможении;
• рыскание по дороге, отсутствие курсовой устойчивости;
• потеря поперечной устойчивости;
• металлический стук при отрабатывании неровностей;
• повышенный износ покрышек;
• неправильный угол развала-схождения и невозможность его установки.
