Как работают вентиляторы охлаждения нива шевроле и через какие предохранители и реле подключаются?

Реле включения вентиляторов

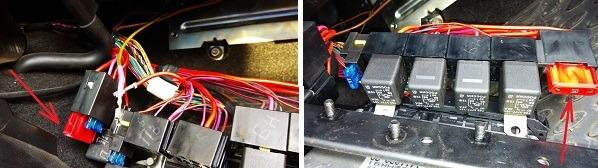

В дополнительном блоке установлены не только предохранители. Там же расположены три электромагнитных реле, управляющих работой электродвигателей системы охлаждения. Их цепи управления запитаны от замка зажигания и выходов бортового контроллера, а силовой ток поступает от АКБ через предохранители.

Срабатывает реле следующим образом:

1. На управляющие выводы подается напряжение.
2. Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.
3. Стальные контакты притягиваются и замыкаются.
4. Ток, проходящий через реле, приводит в действие электродвигатель.

Как только управляющее напряжение исчезает, контакты размыкаются под воздействием пружины и вентилятор останавливается.

Проверить работоспособность реле можно тремя способами:

• Замена реле на заведомо рабочее и протестировать работу системы.
• На заглушенном двигателе при включенном зажигании отключить разъем датчика температуры. Должен быть слышен щелчок срабатывания реле.
• Демонтировать и прозвонить выходные контакты мультиметром, подавая напряжение выводы индукционной катушки.

как работают вентиляторы на ниве шевроле

Как работают вентиляторы на ниве шевроле

Советы для автомобилистов

Выгодный тепловой режим двигателя внедорожника Шевроле Нива поддерживает система охлаждения, в которой немало важную роль играют два исправных вентилятора, обеспечивающих требуемый поток воздуха через сердцевину радиатора. В случае выхода из строя вентиляторов, система охлаждения не справляется с отводом лишнего тепла от двигателя, и он начинает перегреваться. В связи с тем, что число вентиляторов на автомобиле Шевроле Нива увеличено вдвое, электрическая схема их включения стала сложнее, чем на обычных легковых автомобилях.

Если стрелка указателя температуры находится вблизи красной части его шкалы, а вентиляторы системы не включаются, то придётся остановиться и начинать поиск этой неисправности. Для этого понадобится снять крышку дополнительного монтажного блока, находящуюся под передней панелью (ниже бардачка) в районе расположения ног переднего пассажира. Предохранителей, защищающих электрические цепи электродвигателей вентиляторов, два. При перегорании предохранителя защищающего цепь правого электродвигателя не будут включаться оба вентилятора, а при перегорании второго не будет включаться только левый вентилятор.

В этом же блоке, расположено три реле, которые отвечают за включение правого вентилятора на малой и большой скорости вращения и включение левого вентилятора на большой скорости вращения. Дополнительное реле должно срабатывать при подаче на её клемму №86 управляющего сигнала с клеммы №46 (контролёра ЭСУД). В этом случае, напряжение на клеммы электродвигателя вентилятора будет подаваться через резистор. При перегорании резистора или выхода из строя этого реле, малая скорость включения вентилятора работать не будет.

Вентиляторы на Ниве Шевролет

Всем привет! Ставьте лайки, подписывайтесь на канал и рассказывайте Друзьям. Еще много чего есть интересное.

Реле включения правого вентилятора срабатывает при поступлении управляющего сигнала на его клемму №86 с клеммы №6 управления (контролёра ЭСУД). В этом случае вентилятор должен начать работать на большой скорости вращения. Если нет управляющего сигнала или вышло из строя это реле, правый вентилятор включаться не будет. Этот же управляющий сигнал включает в работу и левый вентилятор, так как между клеммами №86 и №85 правого и левого реле включения вентиляторов стоит перемычка. Но питание на электродвигатель левого вентилятора идёт через свой предохранитель.

Также не будут включаться оба вентилятора при выходе из строя датчика температуры охлаждающей жидкости (ДТОЖ). Так как именно по его данным о температуре антифриза, зависит решение контролёра о включении или не включении вентиляторов.

Из-за повышенной температуры внутри моторного отсека бывают случаи деформации пластмассовых кожухов вентиляторов, а при их включении, вращающиеся лопасти вентиляторов задевают за кожух. В результате чего, происходит разогрев кончиков лопастей до температуры их плавления. Когда вентиляторы отключаются, лопасти привариваются к кожуху и при последующем их включении они работать не будут.

Возможна ещё одна проблема, связанная с началом работы вентиляторов сразу после включения зажигания, когда антифриз в системе охлаждения двигателя ещё холодный. Происходит это по следующим причинам:

• потеря контакта на колодке или в жгуте проводов идущих от датчика температуры охлаждающей жидкости до контролёра ЭСУД, ведь если снять разъём с этого датчика, то при исправных электрических цепях вентиляторов, они должны оба заработать;
• «глюк» (неисправность) контролёра ЭСУД;
• залипание контактов реле включения вентиляторов (но вероятность залипания контактов сразу на трёх реле очень мала);

Источник

Устройство охладительной сети автомобиля

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

1. Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
2. Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
4. Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
5. Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.
6. Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

• на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
• патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

Устройство системы и принцип включения вентиляторов

Все устроено следующим образом.

1. Радиатор и блок двигателя закольцованы в единую систему при помощи патрубков. Между ними расположен реостат – заслонка с термочувствительным элементом внутри.
2. При достижении определенной температуры, заслонка открывается и жидкость начинает циркулировать по большому кругу.
3. Если пассивное охлаждение не справляется – температура мотора растет. В ход вступают головные вентиляторы охлаждения. При преодолении температурного рубежа ДТОЖ посылает импульс в БК.
4. Обработанный сигнал замыкает реле и вентилятор включается. Для повышения производительности системы устройства спарены. Дубляж помогает предотвратить перегрев в случае поломки оного из устройств. При этом, схема подключения активных охладителей подразумевает их одновременное и раздельное включение в работу.

Также в охлаждении двигателя задействован вентилятор отопителя салона Chevrolet Niva. Часть системы незначительно влияет на температурный режим, но в экстренной ситуации может повлиять на работу мотора.

Назначение и конструкция

Это модуль, предназначенный для включения в бортовую цепь мотора, потребляющего большой ток. Двигатель вентилятора питается электричеством с силой тока в 20-35А, что недопустимо для включения в низковольтную систему управления – расплавится проводка. У Нивы имеется всего три реле, два для левого и правого вентилятора отдельно и одно общее. Каждое устройство имеет свой номер в бортовой сети. Принцип действия и назначение реле актуально для машин всех типов 2004, 2010, 2020 и других годов выпуска.

Внутри релюшки имеют идентичную конструкцию. Здесь присутствует низкая часть, трансформатор и высокая. Также две пары контактов, один нормально замкнутый, второй разомкнутый. При подаче импульса на нижнюю часть на обмотках образуется магнитное поле, и контактная группа с высокой стороны замыкается – подается питание на мотор вентилятора.

Охлаждающий винт работает в двух режимах. При нагреве двигателя до 99 градусов Цельсия включается первый вентилятор, после прохождения отметки в 101⁰С, подключается второй. Если система не справляется, моторы переходят на повышенные обороты.

Схема реле вентиляторов

• 1/7 – моторы левого и правого вентилятора;
• 2 – дополнительное реле питания;
• 3 – плавкий предохранитель;
• 4 – контроллер питания;
• 5 – вспомогательный резистор;
• 6/8 – главное реле включения правого и левого электромотора соответственно;
• А/С – минусовая/плюсовая клемма АКБ;
• В – на главное реле зажигания.

Возможные причины

Перед тем как делать ремонт или замену вентилятора охлаждения на Ниве Шевроле, необходимо, как уже отмечалось, разобраться в причинах, по которым данная проблема могла произойти. Первым делом нужно осмотреть предохранитель передней панели. Как правило, он находится в монтажном блоке, со стороны пассажирского кресла. В процессе охлаждения воздуха принимают участие два предохранителя. При этом, в случае поломки правого, перестают функционировать оба, а при неисправности левого, правый по-прежнему работает.

Монтажный блок содержит три реле. Каждое из них отвечает за разную скорость работы вентилятора охлаждения. Если сгорает реле маленькой скорости, тогда вентилятор работает только при максимальной мощности. При этом, установив ему малую скорость, он будет нагреваться. Также в автомобиле имеется еще один дополнительный предохранитель, который на реле подает питание. При его неисправности вся система откажет в работе полностью.

Если сломается температурный датчик, вентилятор охлаждения также не будет работать. Такие датчики устанавливают непосредственно на сам двигатель. Первый включается в работу, когда температура воздуха достигает 90 °С, а второй – при 101 °С. Диагностируя поломку вентилятора, чаще всего осмотр начинают с них. Для этого необходимо отсоединить разъем от электродвигателя и через АКБ подать на них питание. Если в конечном итоге запустился электродвигатель, то датчики вышли из строя.

Если в результате проверки предохранителя, датчика и реле поломок не выявлено, тогда переходят к осмотру самих вентиляторов. Осуществляя их проверку, отсоединяют разъемы их двигателя, а провода подачи напряжения соединяются с лампой. Ту же схему проделываем и с датчиком. Если в конечном итоге лампы начинают светиться, тогда, несомненно, сломаны вентиляторы.

При слишком большой температуре в моторном отсеке деформируются пластмассовые кожухи вентиляторов. Если в таком состоянии запустить вентилятор, то он своими лопастями начнет цеплять кожух, что может спровоцировать нагрев лопасти и в последующем ее плавление. Если после того, как они расплавятся, систему отключить, то они прилипнут к кожуху и в дальнейшем совсем не запустятся.

Еще одна немало распространенная проблема – это холодный антифриз. Если в системе холодный антифриз, а зажигание уже запущено, тогда вентиляторы попросту не сработают. Чаще всего такая проблема возникает из-за:

• поломки контроллера ЭСУД;
• залипших контактов реле включения вентиляторов;
• потери контактов колодок либо жгута проводов, которые идут к контроллеру от температурного датчика.

Извлечение неработающих вентиляторов делается весьма просто и быстро:

• отсоединяются все провода;
• извлекаются верхние патрубки;
• вытаскивается бампер;
• при наличии кондиционера аккуратно отодвигаются трубки, сливается фреон (материал не дешевый, так что лучше его собрать в чистую емкость, чтобы в последующем вернуть на место);
• извлекается кондиционерный радиатор;
• на радиаторном кожухе ослабляются крепления;
• под наклоном извлекается из радиатора блок вентиляторов охлаждения;
• отсоединяются болты крепления блока, после чего он вытаскивается.

Полезное видео

https://www.youtube.com/watch?v=JqpX4vYPhiw В моделях с механическим вентилятором важно контролировать появление возможного люфта оси водяного насоса. При его наличии следует максимально быстро менять помпу

На классической Ниве стандартная система охлаждения далека от совершенства и в условиях современной дорожной обстановки (простои в многочисленных пробках и прочие напряженные режимы) просто не справляется со своими обязанностями. На последующих моделях данная проблема была устранена путем установки эффективных электрических вентиляторов и нет ничего удивительного в том, что со временем желание улучшить охлаждение возникает и у владельцев ВАЗ 2121, тем более что выполнение такой доработки доступно практически любому автолюбителю.

В общем случае самым простым вариантом подобного улучшения является установка стандартного блока сдвоенных вентиляторов от ВАЗ 21214, который прекрасно помещается непосредственно перед радиатором и у нас, при этом, освобождается достаточно много места в подкапотном пространстве. Впрочем, при отсутствии бюджетных средств с таким же успехом можно установить и вентилятор от ВАЗ 2106.

Что касается дополнительных деталей и расходных материалов то нам понадобятся:

• Тройник для установки датчика температуры (по своим размерам вполне подойдет вариант от Газели для его установки придется разрезать штатный патрубок);
• Датчик температуры типа ТМ 108;
• Пара хомутов;
• Резиновые амортизаторы под вентиляторы (продавцы часто про них забывают);
• Любое реле на 12В и примерно на 50А (как вариант 711.3747-01);
• Клеммы на соединительные провода, идущие к датчику, реле и клавише управления;
• Предохранитель вместе с установочной колодкой;
• Блок управления электровентиляторами.

Читать дальше: Ближний свет гольф 6

Место под установку датчика выбирается в соответствии с предпочтениями исполнителя (в верхнем патрубке, в радиаторе или нижнем патрубке), однако учитывая целесообразность ( а именно то, что за температурой двигателя следит термостат, а нам необходим контроль температуры на выходе радиатора), рекомендуется остановиться на третьем варианте (кстати, именно в нижний патрубок вполне удобно врезать упомянутую выше тройник от Газели).

Приведенная ниже схема подключения вентиляторов охлаждения является наиболее простым вариантом. Основное питание в данном случае подается через замок зажигания и данное обстоятельство дает гарантию того, что мы не разрядим аккумулятор, случайно оставив выключатель в положение «включено постоянно».

Вторая схема несколько сложнее (впрочем, ненамного) однако ее реализация позволит контролировать систему охлаждения при различных режимах двигателя и даже выявлять появившиеся неисправности. В дополнение к уже перечисленным деталям придется приобрести двухцветный светодиод и два резистора (подойдут МЛТ-0,25).

Также можно остановиться и на более простом варианте предыдущей схемы (меньше придется мучиться с прокладкой проводов). В данном случае схема будет работать по принципу, реализованному в ВАЗ 2108 и ВАЗ 2109, то есть при выключении зажигания, а именно тогда когда переключатель режимов находится в положении «автомат» — вентилятор отключиться после срабатывания датчика.

В случае если для совершенствования системы охлаждения выбран блок сдвоенных вентиляторов от ВАЗ 21214, то в процессе доработки можно внести еще одно полезное новшество, а именно обеспечить раздельное подключение каждого из вентиляторов (такая возможность имеется, однако на базовой модели, почему то, не реализована).

Далее приведена электрическая схема, позволяющая осуществлять принудительное включение одного или двух вентиляторов независимо от текущего режима работы системы охлаждения.

В итоге имеем следующий алгоритм действий:

• Нейтральное положение выключателя (0) – принудительное охлаждение не задействовано. Система работает в автоматическом режиме, и вентиляторы заработают исключительно по сигналу от датчика.
• Переключатель находится в первом положении (1) – один из вентиляторов постоянно включен. При срабатывании датчика температуры подключается и второй вентилятор.
• Переключатель находится во втором положении (2) — оба вентилятора включены, независимо от наличия команды от датчика.

Подобное решение является весьма эффективным при попадании в пробки, а также в случае отказов датчика температуры.

Замена вентиляторов

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Демонтаж вентиляторов выполняется следующим образом:

• Снять защиту картера и грязезащитный кожух.
• Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
• Открутить крепление поперечины рамки радиатора.
• Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
• Выкрутить 4 болта, удерживающих насос ГУР.

Полезное видео, в котором показано как снять и поменять вентиляторы:

https://youtube.com/watch?v=Pd5h0vSqP9Y

• Задвинуть насос назад, вывесив на шлангах.
• Демонтировать ремень привода кондиционера.
• Открутить болт, удерживающий зубчатый шкив ГРМ.
• Снять шкив и ремень.
• Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
• Снять вентиляторный блок со шпилек и вытащить вниз.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Устройство и принцип работы

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезное видео об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Предохранители

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

Нива Шевроле: реле вентилятора охлаждения двигателя

Всем известно, что современные автомобили имеют в конструкции водяную систему охлаждения двигателя, которая позволяет во много раз увеличить ресурс функционирования не только мотора, но и всего механизма в целом. Шевроле Нива также имеет в конструкции радиатор, которые наполнен охлаждающей жидкостью. Данная жидкость циркулирует по системе, тем самым охлаждая мотор автомобиля. Но температура двигателя превышает 100 градусов, поэтому если не охлаждать эту жидкость, то вскоре она превратится из охлаждающей в нагревающую. Именно для этого и имеется система охлаждения радиатора, работа которой осуществляется за счет вентилятора. Но так как Шевроле Нива оснащена мощным 1,7-литровым двигателем, то для охлаждения радиатора используется два вентилятора. В данной статье же рассмотрим, за счет чего осуществляется работа этих устройств, а точнее, что является основным элементом включения этих приспособлений на внедорожнике Нива Шевроле.

Принцип включения вентиляторов

Вентилятор охлаждения питается постоянным напряжением 12 В от аккумуляторной батареи. Включаются они при достижении определенной температуры двумя датчиками, которые размещены в двигателе. Итак, при достижении первым датчиком температуры в 99 градусов по Цельсию, происходит его срабатывание, что обуславливает включение первого вентилятора. Он имеет два положения скорости вращения — большие и малые обороты вращения. Когда же второй датчик достигает величины в 101 градус, то, соответственно, и включается второе приспособление. Таким образом, кратко осуществляется срабатывание устройств охлаждения двигателя Нивы Шевроле. Но нас интересует, какую роль в этом процессе выполняет такое маленькое устройство, как реле, которых на Шевроле Ниве три.

Неисправности вентиляторов

Рассмотрим, какие могут возникнуть неисправности вентилятора охлаждения Нива и как их выявить. Самая распространённая неисправность перегорание предохранителей.

Перегорает предохранитель.

Однократное появление такой неисправности не говорит о неисправности проводки или самих вентиляторах. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто заменить. Находятся они на карбюраторной машине в нижнем блоке предохранителей, а на инжекторной в дополнительном блоке у стойки водительской двери.

Если предохранители перегорают непосредственно при включении вентиляторов, то необходимо найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно разъединить фишку на электродвигатель вентилятора и соединить между собой провода на датчике радиатора при включенном зажигании.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, который находится на термостате. При этом блок управления двигателем перейдёт в аварийный режим и задействует программу работы с неисправным датчиком температуры и включит реле вентиляторов. Если предохранитель при этом сгорит, то необходимо найти и устранить короткое замыкание. Если предохранитель останется целым, то проблема, скорее всего в электродвигателе вентилятора. Неисправные вентиляторы имеют заедание или затруднённое вращение. Это может быть вызвано отпадание магнита статора или износ втулок якоря. Неисправный вентилятор следует заменить.

Вентилятор не включается

Ещё одна распространённая неисправность, когда вентилятор не включается при достижения температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на инжекторной, неисправность реле, обрыв проводов, неисправность электродвигателя вентилятора.

Поиск неисправности лучше начать с проверки датчика температуры или блока управления. Делается это как описано ранее перемыканием проводов на датчике карбюраторного двигателя или снятия фишки с датчика температуры на инжекторном. Если вентиляторы при этом не заработают, то необходимо проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите фишку с реле и проверьте наличие питания на выводах 30 и 85. Если питания нет, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле контрольной лампой. Если контрольная лампа не загорит, то оборван провод от разъёма ЭБУ до гнезда реле или не исправен сам ЭБУ. Загоревшая лампа свидетельствует о неисправности реле.

Для проверки реле соедините куском медного провода выводы 87 и 30, что должно вызвать срабатывание вентиляторов. Если этого не произошло, то подключите к разъёму контрольную лампу, не убирая перемычку из разъёма реле. Если лампа не загорит, то соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъёме. Если при этом контрольная лампа не загорит, то обрыв провода от реле, до разъёма вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или об обрыве провода. Наличие питания и минуса говорит неисправности электродвигателя.

Продолжительность эксплуатации двигателя внедорожника Нива во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый враг силового агрегата, ведущий к дорогостоящему ремонту.

Вот почему так важна исправность узлов и элементов охладительного контура. Чтобы уметь их обслуживать и выявлять неисправности, нужно разобраться, из чего состоит схема и как функционирует охлаждение Нивы.
