Не работает вентилятор радиатора ваз 2108, 2109, 21099

Замена датчика включения вентилятора

В данном разделе освещается замена датчика включения вентилятора ВАЗ 2107, 2110 и 2114. Принципиально все эти процессы на любом автомобиле одинаковы, отличия лишь в деталях.

Инструменты

Для этой операции много всего не потребуется:

• Ключ на 30 накидной
• Ветошь
• Емкость для охлаждающей жидкости

Как видите, замена датчика включения вентилятора ВАЗ 2109 самим обойдется не дорого. Покупать придется только датчик.

Замена датчика

Итак:

• Не обязательно загонять машину на эстакаду или смотровую яму – это даже причинит некоторые неудобства. Достаточно будет просто закрытого помещения – гаража.
• Отсоедините минусовую клемму с аккумулятора.
• Для начала необходимо слить тосол из радиатора. Нет необходимости сливать его из блока цилиндров.
• Открутите пробку расширительного бачка системы охлаждения двигателя.
• Для слития тосола необходимо открутить сливную пробку радиатора. Она обычно находится снизу радиатора и выкручивается просто руками.

Замена датчика включения вентилятора в ВАЗ 2110 – выкрутите сливную пробку

Подставьте под машину емкость для тосола и дождитесь, пока он полностью стечет.

Закрутите обратно сливную пробку.
Отсоедините контакты от датчика.
Ключом на 30 следует выкрутить датчик включения вентилятора.
Откручивайте осторожно, чтобы не повредить пластиковый бачок радиатора.
Закрутите новый датчик на место старого. Не забудьте установить медную прокладку под новый датчик.
Подключите обратно электропроводку к датчику.
Залейте в расширительный бачок тосол, который ранее слили.
Продуйте систему охлаждения, чтобы не было воздуха в системе.
Подключите клемму аккумулятора.
Заведите двигатель, прогрейте и проверьте работоспособность датчика.
Если при нужной температуре вентилятор включается, значит все в порядке.
Если нет, то придется проверить остальные возможные неисправности включения вентилятора.

Замена без слития тосола

Замена датчика вентилятора на ВАЗ 2110 со сливом тосола занимает много времени. Конечно, не так много, как переборка двигателя, но все же, если опустить из процесса слитие и заливку тосола, то можно сэкономить немного времени.

• Для быстрой замены датчика следует сорвать старый ключом на 30 и выкрутить его почти полностью.
• Далее подготовить надо новый датчик так, чтобы одной рукой выкрутить старый датчик, а другой рукой быстро вкрутить новый.
• Таким образом, потеря тосола будет небольшая.
• После такой замены протрите ветошью место вокруг датчика включения вентилятора, чтобы определить наличие или отсутствие течи тосола.

Вот таким образом можно немного быстрее осуществить эту операцию. Не бойтесь ремонтировать любимый автомобиль своими руками. При том, что цена на авторемонт сейчас не маленькая, это очень выгодно. К тому же, опыт в жизни всегда пригодится.

( 1 оценка, среднее 5 из 5 )

Проверка системы охлаждения

Что же делать, если не работает вентилятор охлаждения ВАЗ 21099 карбюратор? Как только автовладелец заметил первые признаки перегрева, то есть стрелка датчика температур подошла к красной зоне, но из-под капота ВАЗ 21099 карбюратор еще не начал валить дым, нужно проверить работу системы охлаждения.

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Ремонт обогрева своими руками

Помню далекие времена, когда это было практически не реально! Сейчас же до чего техника дошла – можно купить ремкомплект заднего стекла, именно для восстановления этих узких полосок. Я так подозреваю что там какой-то металлизированный состав, либо краска – но называется он токопроводящий клей.

Такой клей выдерживает температуры от – 60 до + 100 градусов Цельсия. Именно его нам и нужно купить. Единственное что хочется вам сказать – не берите самый дешевый состав, сейчас по-моему это около 150 – 200 рублей, возьмите немного подороже около 300 – 400 рублей, такие составы работают намного дольше.

Теперь собственно инструкция к восстановлению:

• Для начала нужно немного, повторяю немного – зачистить краешки полоски в местах обрыва. Нужно удалить нагар и прочий налет, который образуется на стекле. Для этого идеально подойдет наждачная бумага «нулевка», буквально пару движений и готово.
• Протираем спиртом, убираем весь налет.
• Теперь берем скотч, и наклеиваем по бокам полоски, в ее толщину. Скотч не должен закрывать полоску, но и не должен отходить от нее на большое расстояние именно по ширине нитки, чтобы не было зазоров.
• Дальше берем наш состав, «токопроводящий клей». У него либо есть шприц, либо специальная кисточка. Начинаем закрашивать место, которое мы подготовили. Сколько слоев накладывать будет написано в инструкции. Так стоит отметить нужно зайти на рабочие участки полосы на 1 сантиметр вправо и влево.

Теперь нам нужно чтобы состав высох. Снимайте скотч и ждите. Обычно достаточно около 24 часов. НО НЕ РАНЬШЕ! После этого включаем и проверяем работоспособность, все должно работать.

Вот собственно и все, такая не сложная инструкция. Сейчас смотрим видео версию.

НА этом заканчиваю, читайте наш АВТОБЛОГ

( 3 голосов, средний: 4,67 из 5)

Как заменить датчик включения вентилятора на ВАЗ 2108-ВАЗ 21099?

Снятие: 1) Сперва из радиатора, слейте всю охлаждающую жидкость. (Как сливать жидкость, см. в статье: «Замена охлаждающей жидкости»)

Примечание! Не всегда нужно сливать охлаждающую жидкость из радиатора, если вы обладаете достаточным навыком по замене датчика, то можно сделать так:

• Сперва отсоединить от старого датчика, два провода и после чего вывернуть датчик из отверстия, и на его место тут же установить новый датчик, и подсоединить к нему эти же два провода, благодаря этой операции, из радиатора выльется очень малое количество жидкости, и тем самым датчик будет заменен на новый. (Как отворачивать датчик и отсоединять от него два провода, см. ниже в этой же статье)

2) Далее разыщите этот самый датчик на радиаторе, и после чего руками отсоедините два провода, которые подсоединен к нему.

Примечание! Что бы убедится на 100%, в том что действительно пришел в негодность датчик включения вентилятора, проделайте следующий действия:

• После отсоединения двух проводов от датчика, сомкните их оголенные кончики между собой, и после этого у вас должен заработать вентилятор.

Примечание! Если у вас действительно после замыкания этих двух проводов заработал вентилятор, то это означает что датчик пришел в негодность, но если же вентилятор не заработал, то в таком случае все дело в нем самом, а именно в электродвигателе вентилятора, замените электродвигатель на новый, и после чего проблема должна исчезнуть! (Как снять электродвигатель, см. в статье «Замена вентилятора радиатора»)

3) Теперь ослабьте гайку, которая крепит клему «-» к аккумулятору, и после чего скиньте ее. (В подробностях скидывание клемы, см. в статье: «Замена аккумулятора», пункт «1»)

4) Затем при помощи гаечного ключа, полностью выверните датчик из отверстия, в котором он располагается.

Примечание! Выворачивайте старый датчик аккуратно, потому что на его резьбе, еще в добавок установлена уплотнительная прокладка, которая так же может быть установлена, на резьбу нового датчика!

Установка: 1) Сначала возьмите в руки новый датчик включения вентилятора, и после чего установите его в отверстие радиатора, а после установки при помощи гаечного ключа, заверните гайку датчика до упора.

2) Далее подсоедините к датчику, два кончика проводов.

3) Следом оденьте на аккумулятор, клему «-», и после этого закрутите гайку ее крепления.

4) И в завершение операции, в радиатор охлаждения, залейте охлаждающую жидкость. (Как залить жидкость, см в статье: «Замена охлаждающей жидкости»)

Спасибо Не нравится

deaddy 10 Апр 2013

Добрый день! Столкнулся с такой проблемой: ( январь 7.2)

в прошлые выходные отломилась клемма «толстого + » (вся тачка полностью потухла). В эти выходные я все восстановил – всё отлично. Но тут всплыл косяк.

Не включается вентилятор радиатора. Вся система состоит из датчика Температуры ОЖ в голове, реле и самого вентилятора.(в радиаторе нету датчика) Помпа,пробка,термостат,сам вентилятор сразу исключаем — все работает на ура. Включаю зажигание, снимаю фишку с дачтика ОЖ(вентилятор молчит),замыкаю ее — реле щелкает 2раза!!!(как будто вклвыкл)

На фишке вентилятора при вкл зажигании постонно есть 12в. (когда реле перещелкивает -12В

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Варианта два – через реле или при помощи одного лишь выключателя. Схема подключения реле проста – нужно параллельно датчику подсоединить два провода. Они оба должны идти на нормально разомкнутые выводы электромагнитного реле. Такая схема позволяет избежать наличия высокого тока в выключателе.

Два тонких провода необходимо вывести под приборной панелью и соединить с контактами кнопки (или выключателя). Таким образом, в салоне автомобиля установлен орган управления слаботочной обмоткой электромагнитного реле, а все цепи с высоким током находятся под капотом.

И теперь, если датчик вентилятора ВАЗ 2109 выйдет из строя, достаточно только нажать кнопку, чтобы остудить мотор. Для этой цели используется стандартное реле с нормальноразомкнутыми контактами. Аналогичные устанавливаются на свет, приводы электромоторов. Цена его в магазине около 50-70 рублей.

Стоимость датчика включения вентилятора порядка 100 рублей. В итоге, потратив пару сотен и полчаса времени, вы сделаете надежную систему, которая не подведет вас в сложную минуту.

Скажу от себя: после того, как в пробках закипел пару раз, по причине невключения вентилятора, пришлось установить обычный выключатель и реле. К сожалению, ничего, кроме выключателя вентилятора печки с шестерки, не нашлось, поэтому поставил его. И теперь, как только приближаюсь к затору, просто включаю вентилятор. И выключаю его после остановки. На маневренность и скорость это не влияет. Даже с учетом, что карбюраторная девятка (холостые 900-930 держит), никаких рывков или попыток заглохнуть не происходит.

Но можно, конечно, воспользоваться иной схемой – например, производить включение вентилятора ВАЗ 2109 напрямую выключателем, без использования реле. Но это чревато тем, что контакты выключателя будут постоянно подгорать, срок его службы становится намного меньше.

А можно использовать кнопки без фиксаторов, для этого необходимо включить в схему управления включением вентилятора ВАЗ 2109 один полупроводниковый диод. Вот только выключение такой системы возможно в случае, если производить разрыв цепи питания второй кнопкой.

Но это мелочи для человека, который более-менее разбирается в электрике. Вот такие полезные мелочи стоит добавить в свой автомобиль, чтобы выход из строя датчика вентилятора ВАЗ 2109 не застал вас врасплох.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей. В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора. При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.

Ваз 2109 21099 2108 — предохранители и реле

ВАЗ-2109 «Спутник» в народе получил название «девятка«, выпускался в кузове хетчбэк и представляет 3-х дверную версию Ваз 2108. Так же на данной платформе собирался ВАЗ 21099. Поэтому расположение блоков и назначение элементов у них общее. Данная серия автомобилей выпускалась с 1984 по 2011 год преимущественно с бензиновыми двигателями (инжектор и карбюратор). В данном материале Вы найдёте описание блоков предохранителей и реле Ваз 2109 2108 21099 со схемами и примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Ремонт вентилятора

Включите зажигание в машине.

Первое, проверьте предохранитель, он показан на фото, если предохранить целый, ищем дальше.

Теперь можно проверить сам вентилятор, от него отходят провода со штекером, разъедините этот штекер и прям с аккумулятора аккуратно подсоедините провода на штекера (плюс минус разницы нет) если вентилятор не закрутиться значит, меняйте сам вентилятор.

Дальше, начинайте с самого простого, это с датчика радиатора, что включат вентилятор охлаждения. Снимите с датчика радиатора штекера и соедините между собой как показано на фото, если запустился вентилятор, значит испортился датчик радиатора, меняйте его.

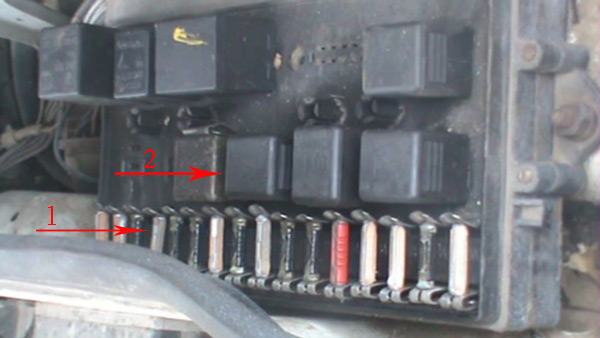

Фото. Стрелкой 1 показан предохранитель вентилятора охлаждения, стрелкой 2 показано реле вентилятора.

Если не запустился, то соедините провод что идет на блок предохранителей, прям на массу (обычно он белый с черной полосой), если запустился, то значит, есть обрыв второго черного провода, найдите обрыв, или хорошо соедините его с массой. Затем соедините эти два провода вместе, и если вентилятор заработает, значит, хорошо соединили черный провод с массой. Все, починили вентилятор охлаждения, но если не помогло, то читайте ниже.

Фото. Стрелкой показано, как соединить провода датчика радиатора.

Теперь не мешает проверить реле вентилятора, его просто замените соседним реле, они одинаковы, и соедините провода между собой датчика радиатора как описано выше. Если вентилятор заработает, значит меняйте это реле на новое. Если не помогло, читайте ниже.

Фото. Стрелкой показан датчик вентилятора, на радиаторе.

Теперь не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусочек провода и вставьте его в разъемы реле, как показано на фото, если вентилятор закрутится, значит в нутрии блока предохранителей, проходит напряжение на вентилятор.

Фото. Проверка блока предохранителей.

Теперь не мешает проверить идет напряжение на вентилятор в блоке предохранителей, возьмите кусочек провода и вставьте его в разъемы реле, как показано на фото, если вентилятор закрутится, значит в нутрии блока предохранителей, проходит напряжение на вентилятор. Если не заработал, значит, в нутрии блока есть обрыв дорожки, но так как у меня он закрутился, разбирать его не стал.

Фото. Проверка напряжения в блоке предохранителей, питания реле вентилятора.

Проверьте, есть ли напряжение на само реле вентилятора, это можно сделать лампочкой, как показано на фото, можно и без лампочки, просто резко чиркните вторым концом провода по массе, и если проскочит искра, все работает. Если нет напряжения в этом разъеме, значит, есть обрыв дорожки в блоке предохранителей.

Фото. Стрелкой показан коммутатор зажигания.

После этих процедур, выяснили, что все работает, кроме одного нет соединения с датчиком радиатора, и здесь может быть обрыв самого провода, или дорожки выхода на провод датчика радиатора.

Фото. Стрелкой показан, провод который идет на датчик радиатора.

Значит, осталось проверить сам провод датчика радиатора, для этого снимите коммутатор, он показан на фото, так как, но мешает подлезть к штекерам блока предохранителей.

Снимите фишку штекеров, с блока предохранителей, и проверьте провод датчика радиатора на обрыв, он показан на фото. Провод можно проверить так, подсоедините провод на плюс аккумулятора, а другой конец вставьте в разъем фишки, снимите штекер с датчика и подсоедините лампочку, или резким движением черкните по массе, если нет напряжения значит есть обрыв этого провода.

Фото. Обрыв провода датчика радиатора.

Мне повезло я нашел обрыв, но он может быть в кожухе, и до него не добраться, тогда проще протянуть новый провод, но так как на концах этого провода штекера, то можно обрезать штекера так чтобы остались кусочки проводов, их зачистить и соединить с новым проводом.

Зачистил концы проводов, скрутил их, изолировал, и вентилятор охлаждения заработал.

Вентилятор охлаждения радиатора также может не включаться если прогорела прокладка под головкой, охлаждающая жидкость не проходит в цилиндр, но газы с цилиндра прорываются в охлаждающею жидкость. Тем самым создается воздушная пробка, которая мешает прокачки помпой тосола в радиаторе охлаждения. Признак прогара такой, снимаете штекера с датчика радиатора, и соедините их между собой, если вентилятор включится, то это не обязательно испорчен датчик радиатора, когда постоянно идут пузыри в расширительном бачке. Значит прогар прокладки под головкой, или микротрещина в цилиндре.

Датчик температуры охлаждающей жидкости автомобилей ВАЗ 2109 и 21099

Для начала желательно знать, где находится . На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

https://www.youtube.com/watch?v=https ://www.youtube.com/watch?v=wdpTUvxVWFU

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

помогите!! проблема с включение вентилятора охлаждения на ваз 21093 инж. отстегиваю фишку с датчика а вент не работает,потом проверяю вент на прямую к аккум-ру работает!! купил БК по нему выставил темп вкл на 98 градусов и при нагреве слышно реле как шелкает!! какие есть соображения! крышка с Р.бочка шипит сам бочок надувается. радиатор горячии, верхнии патрубок и нижнии горячие,тосол в норме чуть цвет изменил!! ХЗ короч,может кто сталкивался. Не работает вентилятор охлаждения ваз 2109 инжектор причины.

Если все правильно понял, вентилятор рабочий 100 %, скидывая фишку с датчика температуры, автоматом не включается, очевидно что дело в проводке. Реле, предохранитель, провода, блок. я бы шел в таком порядке: предохран, реле, блок проверить контролькой и провода в жгутах.

Такая же херня 21083 инж.

Попробуй посигналить если нет сигнала значит предохранитель, у них он дин!

Контролькой, только не диодной. она видит даже малейшее питание. Лампочной контролькой проверь предохранитель, потом реле четырехконтактное с другого присоедини, потом клемы на фишках к блоку с обратной стороны если причина не откроется то провода контролькой потыкай в жгутах

кнопку выведи на панель и не ломай голову поехал включил а зимой вентилятор не нужен )))))))

Валерий, даже если он очень внимателен, то однажды из тысячи раз забудет ее включить. Или даст товарищу прокатится, а тот забудет. Либо оставит заведеной чтобы забежать в подъезд забрать вещи и застрянет в лифте и попадет на дорогой ремонт.

Иван, именно так автоматически не вкл.спасибо буду копать

Александр, сигнал есть

Иван, хорошо так и сделаю

Иван, голову уже сломал. сегодня проверю . спасибо

Иван, фишка в том что ещё до потепления я поменял датчик на новый а опред как.скинул клемму и вент загудел а тут через пару дней и так не работает. А при подключ к акб работает

Айбек, Потом отпишешься.

Айбек, у меня недавно так было, посмотри маленькую одноконтактную колодку со стороны аккумулятора, она должна находиться рядом со жгутом ведущий в сторону салона, если он не подключен, то включаться вентилятор не будет т.к. это как мне пояснили тогда управляющая масса, от реле судя по всему

Юра, спасибо помогло!! Она окислилась )) зачтстил и вд-шкой попшыкал и заработало все)))

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

1. Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
2. Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
3. Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
4. Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
5. Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
6. После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
7. Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
8. Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

1. Отсоединить колодку вентилятора и жгута, разъединив провода.
2. Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
3. Под капотом открутить два винта, которыми крепится вентилятор.
4. Достать кожух.
5. Снять два болта крепления вентилятора.
6. Снять еще пять болтов и решетку воздухозабора.
7. Поднять опору вентилятора и потянуть его на себя.
8. Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.
