Печка ваз-2107

Провода подключения электроприборов

Ремонт радиатора отопления Ваз 2107

Зачастую ремонт печки ВАЗ 2107 состоит в замене или ремонте радиатора отопителя. Действия по ремонту зависят от типа и причины неисправности:

Засоренный радиатор можно промыть напором воды. Накипь на стенках сот можно удалить, используя специальное средство, растворяющее ее.

Течь в медном (латунном) радиаторе можно запаять. При помощи мощного паяльника и припоя можно заделать отверстие или трещину. Потекшие алюминиевые радиаторы подлежат замене.

Важно: для устранения течи в радиаторе печки или системе охлаждения двигателя не следует использовать средства, добавляемые в антифриз – они могут стать причиной засорения сот радиатора ВАЗ 2107

Как заменить вентилятор на более мощный (подробно)

Порядок работ:

1. Снимите нижнюю часть печки — кожух, на котором крепится обычный вентилятор.
2. Полностью снимите стандартный электровентилятор, так как больше он не потребуется.
3. Аккуратно срежьте один из аэродинамических гребеней, подающих воздух к ногам пассажира и водителя, поскольку моторчик от «восьмерки» гораздо длиннее.

4. Далее убирается крыльчатка, а все функции ложатся на стандартный пятилопастный вентилятор.

5. Отверстие в крыльчатке нужно немного увеличить в диаметре и аккуратно засунуть в него новый вал. Следите, чтобы новая конструкция надежно встала на свое место.
6. Перед монтажом нового вентилятора подсоедините его напрямую и проверьте его работоспособность.
7. Замените встроенный резистор, основная задача которого — обеспечивать относительно тихую работу вентилятора. В результате большого объема перегоняемого воздуха новый вентилятор будет создавать сильный шум. Лучшим вариантом замены будет резистор, устанавливаемый на «восьмерку».
8. Замените выключатель вентилятора на аналогичный от модели 2108. Причина — при долгой работе отопителя будет подаваться совсем другой ток, из-за чего спустя некоторое время штатная кнопка включения попросту расплавится.

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как самостоятельно поменять кран отопителя на ВАЗ 2107

Среди автолюбителей бытует мнение, что замена крана отопителя ВАЗ 2107 производится при его протекании. Это не совсем так. В большинстве случаев его приходится поменять в связи с его заклиниванием, причиной которого являются откладывающиеся внутри загрязнения. И обнаруживается этот неприятный факт при попытке открыть или закрыть его при смене температуры окружающей среды – весной или осенью. Конечно, бывают случаи, когда кран начинает течь, и на коврике под ногами пассажира находится мокрое пятно, образовавшееся от вытекшей  охлаждающей жидкости.

В обоих случаях решение только одно – немедленная замена крана отопителя. Для этого необходимо приобрести новый кран (лучше керамический), запасные резиновые прокладки под кран и патрубок и хомут диаметром до 23 мм, если вы его еще не установили взамен заводского. Некоторые владельцы автомобилей ВАЗ устанавливают вместо стандартного заводского крана отопителя обычный сантехнический. Такой вариант имеет ряд преимуществ, но он не применим для автомобилей ВАЗ 2105 и 2107 из-за наличия воздуховодов, которые закрывают к нему доступ. Замена краника не требует применения специального инструмента, вам понадобятся:

• Ключ на 7;
• Ключ на 10;
• Пассатижи;
• Крестообразная отвертка.

Сразу же ответим на вопрос, чем обусловлена замена обычного краника на керамический. Практика показала, что керамический кран лучше, так как лишен всех недостатков стандартного. При этом он полностью соответствует всем требованиям, как по креплениям, так и по пропускной способности. Именно по этим причинам специалистами рекомендована замена стандартного вазовского краника отопителя на новый, имеющий керамический запорный элемент.

Работы выполняют на остывшем двигателе, чтобы избежать возможных ожогов. Сначала необходимо под капотом отсоединить подающий патрубок.

Далее, в салоне снимаем вещевую полку и корпус бардачка, под которыми находится краник отопителя. В автомобилях ВАЗ 2105 и 2107, для получения доступа к крану необходимо снять правый воздуховод, тогда как в остальных классических моделях воздуховод отсутствует.

Снимать воздуховод на ВАЗ 2107 необходимо особенно аккуратно, так как кроме гайки крепления, которая легко откручивается ключом на 10, он плотно держится на защелках. Следует аккуратно снять воздуховод со всех защелок, не сломав их, иначе будет нарушена герметичность системы подачи воздуха, и как следствие, снижена ее эффективность. Если, несмотря на всю аккуратность, воздуховод повредился, лучше его заменить или тщательно загерметизировать при сборке. Дальше производится непосредственно замена крана отопителя:

Откручивается болт крепления кожуха троса управления и его наконечник снимается с рычага крана;

• Откручивается два болта крепления крана к печке, при этом необходимо учесть два момента:
  • Зафиксировать нижнюю гайку в пазу, чтобы она не выпала. Это можно сделать при помощи пластилина;
  • При снятии крана с печки, вытечет некоторое количество охлаждающей жидкости. Поэтому лучше подложить под него губку или тряпку;
  • Вся конструкция вынимается из корпуса;
  • Откручивается металлический переходник, предназначенный для одевания подающего патрубка.

Старый кран отопителя снят, можно приступать к установке нового. При этом выполняется замена старых резиновых прокладок новыми.

Работы выполняются в обратной последовательности и никаких затруднений вызвать не должны, кроме одного момента – при фиксации кожуха управляющего троса убедитесь, что движение рычага управления краном отопителя полностью открывает и закрывает его. В противном случае следует подрегулировать крепление кожуха, до достижения положительного результата. Далее необходимо надеть и затянуть хомутом подающий патрубок.

Прежде чем приступать к сборке воздуховода, необходимо убедиться в герметичности системы. Для этого нужно завести и прогреть двигатель. Таким образом, вы убедитесь в отсутствии протеканий в местах крепления крана отопителя и удалите возможные воздушные пробки в системе охлаждения. Если все нормально, и охлаждающая жидкость не протекает, можно смело устанавливать на место воздуховод, корпус бардачка и полку. В последнюю очередь проверьте уровень охлаждающей жидкости, при необходимости – долейте.

На этом замена крана печки закончена. Выполнив эту работу самостоятельно один раз, в дальнейшем вы сможете заменить краник печки без особых проблем. Следует лишь помнить об особенностях ВАЗ 2105 и 2107 на тот случай, если вам понадобиться замена крана в других автомобилях марки ВАЗ.

Причины замены печки на ВАЗ 2107

Немало неисправностей с автомобилем возникает с приходом холодов и особенно это относится к автомобилям отечественного автопрома. Одной из основных проблем является неэффективная работа отопительной система, в результате чего лобовое и боковые стёкла плохо обогреваются. Владельцы ВАЗ 2107 довольно часто сталкиваются с ситуацией, когда зимой салон машины попросту не прогревается. Ни о каком комфорте пассажиров и водителя в этом случае говорить не приходиться. Чтобы понять, в чём причины и устранить возможную неисправность, нужно для начала разобраться в конструкции отопителя «семёрки».

Основными элементами печки ВАЗ 2107 являются:

• радиатор;
• кран;
• вентилятор;
• тросики управления;
• воздуховоды.

Детали отопителя и вентиляции кузова Ваз 2107: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева

По мере эксплуатации транспортного средства, с печкой могут возникать те или иные неисправности, которые снижают эффективность работы узла или делают его работу вовсе невозможной. Признаков основных неполадок не так много и сводятся они к следующему:

• течь отопителя;
• отсутствие тепла или слабый нагрев воздуха.

Что касается срока службы печки, то какие-либо цифры приводить неуместно. Всё зависит от качества деталей, применяемой охлаждающей жидкости, а также периодичности эксплуатации автомобиля.

Течь радиатора

Если теплообменник потёк, то обнаружить это не составит особого труда. Охлаждающая жидкость в виде лужи будет под ногами у водителя или пассажиров. Однако не стоит спешить с выводами и покупать новый радиатор для замены. Течь может быть связана не только с ним, но и с прохудившимися трубками или краником. Для этого нужно подобраться к этим элементам и внимательно осмотреть их с хорошим освещением. Убедившись, что проблема не в них, остаётся лишь радиатор. Кстати, иногда при появлении течи, при работе вентилятора печки, лобовое стекло запотевает и появляется характерный запах тосола. Выяснив, что причина кроется в теплообменнике, его потребуется снять, после чего отремонтировать либо заменить на новый.

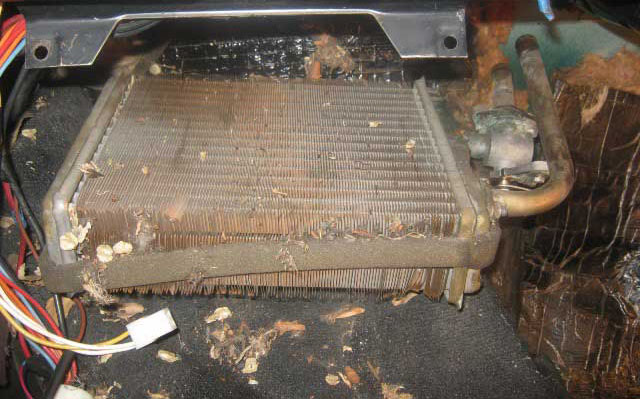

При появлении течи радитора, деталь нуждается в ремонте или замене

Печка не греет

Если двигатель прогрет, краник печки открыт, но из системы отопления идёт холодный воздух, то скорей всего, радиатор забит или в системе охлаждения малый уровень тосола. Для проверки уровня охлаждающей жидкости (ОЖ) достаточно посмотреть на уровень в расширительном бачке либо открутить пробку основного радиатора на заглушённом моторе. Если с уровнем проблем нет, то нужно разбираться с теплообменником, возможно, придётся промывать его или полностью всю систему охлаждения. Чтобы избежать возможного засора радиатора отопителя, не стоит добавлять различные присадки, которые устраняют небольшие протечки. Такие средства могут легко закупорить трубки печки.

Холодный поток воздуха из системы отопления может быть вызван также завоздушиванием системы. В этом случае потребуется удалить воздушную пробку и долить ОЖ.

Кран отопителя со временем может выйти из строя в результате образования накипи

Кроме этого, проблема возможна с самим краном, который со временем может засориться или образоваться накипь, если используется вода вместо тосола. При неполадках с краном, деталь разбирают и чистят либо попросту меняют. Ещё одной хоть и редкой, но возможной причиной холодной печки, может быть выход из строя помпы. Двигатель в этом случае прогревается, но патрубки, идущие к радиатору отопителя, остаются холодными. В этом случае нужно незамедлительно отремонтировать водяной насос. Тёплый воздух может также не поступать в салон по причине неполадок с вентилятором печки. Проблема может быть как с самим моторчиком, так и его цепью питания, например, при перегорании предохранителя.

Как подобрать новое устройство для замены?

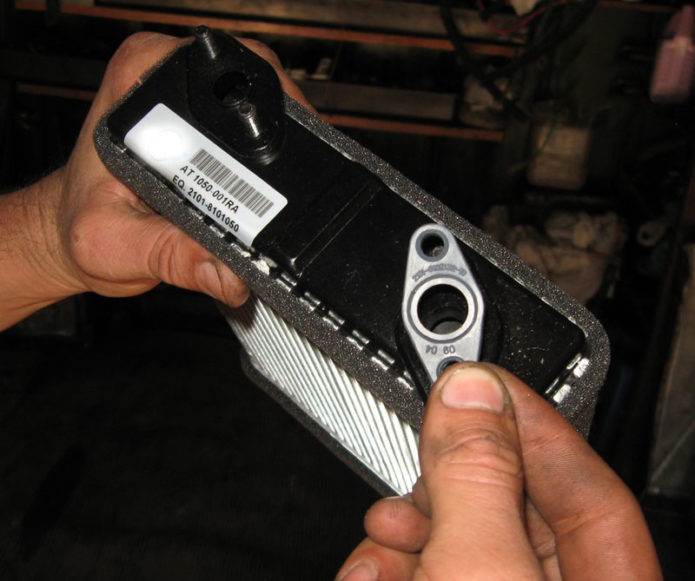

Новый теплообменник Лузар

Есть и дорогие варианты. Если позволяют средства можно приобрести медно-латунный радиатор отопителя высокого качества с гарантией за 3000 рублей. Но возможны и альтернативные варианты приобретения качественных теплообменников по доступной цене известных брендов. Можно привести несколько видов агрегатов известных производителей, которые подойдут для ВАЗ 2107.

Изготавливают алюминиевые агрегаты следующие производители:

• отечественные — Автоваз, Пекар, Лузар и другие;
• зарубежные: Германия — Oberkraft, Финляндия — Finord, Венгрия — Extra;
• ШААЗ и СБ ОР выпускают медные радиаторы.

Покупая товар известного производителя, можно все же нарваться на подделку

Поэтому при покупке следует знать, на что нужно обратить внимание (автор видео – AutoAndElectronics)

Выбирая новый агрегат, нужно учитывать следующие факторы:

не стоит стремиться покупать слишком дешевый агрегат, скорей всего, его качество будет низким;
при покупке следует требовать от продавца сертификат, это уменьшит вероятность покупки контрафакта;
обращать нужно внимание на соты, у хорошего радиатора они расположены близко друг к другу;
важно наличие завихрителей – пластиковых спиралек, которые увеличивают теплоотдачу при работе отопителя.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.

2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

   Открутив хомуты, стягиваем шланги с трубок радиатора

3. Откручиваем саморезы и снимаем резиновый уплотнитель.

   Открутив саморезы, снимаем резиновый уплотнитель

4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

   Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

   Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

   С прикуривателя и часов отсоединяем провода

7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

   От отопителя необходимо отсоединить правый и левый воздуховоды

8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

   При помощи ключа на 7 отворачиваем крепёж тросика

9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

   Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

    Чтобы извлечь радиатор достаточно потянуть его на себя

12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.

14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.

Как выявить проблему и устранить её

Есть несколько причин, по которым печка дует холодным воздухом или не работает вовсе. В этом случае необходимо действовать следующим образом:

1. Проверить краник на предмет открывания.
2. Способна ли заслонка подачи холодного воздуха закрываться.
3. При работающем автомобиле проверяем печку (радиатор отопителя) на предмет нагревания.

Замена радиатора

Если проблема заключается в радиаторе и требуется его замена, то действовать необходимо следующим образом:

1. Сливаем жидкость.
2. Откручиваем два хомута с моторного отсека, которые располагаются на радиаторных патрубках. Снимаем шланги.
3. Откручиваем и снимаем крепёж на резиновом уплотнителе.
4. Демонтируем панель радиоприёмника и крепёж троса на приводе крана отопителя. Для выполнения этой работы потребуется ключ на 7.
5. Дальше в ход идёт отвёртка, при помощи которой снимаются 4 пружинные скобы с кожуха вентилятора. Кожух опускается вниз и сдвигается влево, после чего радиатор может быть вытащен.
6. Теперь можно внимательно рассмотреть радиатор, реанимировать его или заменить на новый. Сборка осуществляется в обратной последовательности и никаких сложностей не предполагает.

Поломка радиатора – частая причина неработающей печки

Восстанавливаем обдув стекла

Печка, которая устанавливается на ВАЗ-2107, имеет некоторые конструктивные особенности, из-за которых левый патрубок часто недостаточно хорошо обдувает стекло. Мириться с таким неудобством зимой — дело трудновыполнимое. Поэтому стоит поработать над устранением этой проблемы. Действовать необходимо по следующей схеме:

1. Снимаем дефлектор с патрубка, поддев одну из его сторон отвёрткой.
2. Корпус дефлектора удерживается на торпеде при помощи небольших усиков. Просовываем внутрь руку и вытаскиваем его.
3. 50-миллиметровый вентилятор с компьютера необходимо расположить по центру демонтированного корпуса и нанести пометки в соответствующих местах.
4. В пластиковом корпусе при помощи канцелярского ножа, ножовки или острого ножа создаются разрезы на местах пометок.
5. Пластик легко отламывается по линии надрезов и получается проём, в который устанавливается вентилятор. Он должен плотно располагаться на своём месте.
6. Возвращаем внутренности дефлектора на место. Внутренние лопасти не смогут вращаться на полную силу из-за произведённых изменений.

Прочие мелкие неисправности

Самостоятельный поиск и устранение мелких проблем – удобный навык для любого автолюбителя

После таких действий будет легко определить причины поломки. А они могут быть следующими:

Если кран работает исправно, но печка нагревается только при больших оборотах двигателя и при таких условиях начинает дуть тёплым воздухом, то неисправность стоит искать в помпе или протечке охлаждающей жидкости. Чтобы найти протечку необходимо тщательно исследовать необходимую зону салона. При нахождении подтёков требуется заменить шланги, подтянуть или установить новые хомуты

Не стоит обделять вниманием крышку на расширительном бачке. Герметичность — это главное условие, при котором отопитель сможет нормально функционировать.
Протечки могут также возникать из-за ржавения радиатора, кранов и прочих элементов системы отопления

В этом случае достаточно просто заменить необходимую деталь и наслаждаться комфортной ездой.
Герметичность можно проверить ещё одним нехитрым способом. Включаем двигатель и ждём 10 минут. За это время расширительный бачок должен нагреться. Если этого не случилось, то можно говорить про отсутствие давления, которое необходимо для подачи тосола или антифриза в печку отопителя.
Если вы заметили, что автомобиль сильно нагревается при стоянии в пробке, то можно говорить про отсутствие необходимого давления.

Печка может забиваться различным мусором и покрываться изнутри окисями различных веществ. В этом случае необходимо вычищать мусор и заниматься очищением системы.

Автовладелец должен быть готов к мелким проблемам и уметь быстро их устранить. Например, с наступлением зимы у многих владельцев ВАЗ-2107 не греет печка и бежать с этой проблемой к специалистам не всегда удобно.

Неисправности печки ВАЗ 2107 и способы их устранения

Если печка ВАЗ 2107 не греет и при включенном отопителе воздух, выходящий из дефлекторов, остается холодным, причины могут быть такими:

1. Завоздушивание системы охлаждения. Это может произойти при замене антифриза либо ремонте узлов системы охлаждения. Для восстановления обогрева нужно удалить воздушную пробку.
2. Кран отопителя в открытом положении продолжает перекрывать магистраль. Причина этого в засорении крана или образования в нем накипи вследствие использования в системе воды вместо антифриза. Чтобы восстановить работоспособность отопителя, кран необходимо демонтировать, а затем почистить или заменить новым.
3. Печка остается холодной при открытом кране. Причиной такого явления может быть неработающая помпа. Эта поломка быстро дает о себе знать посредством быстрого перегрева двигателя, не заметить ее невозможно. Если двигатель прогрет до рабочей температуры, а патрубки, идущие к отопителю ВАЗ 2107 остаются холодными, необходим ремонт помпы. Одной из причин, по которой помпа не будет работать, является пробуксовка или обрыв ремня генератора.
4. Воздух холодный, а подводящий шланг горячий. Это частая проблема, являющаяся следствием забитых сот радиатора. Они могут забиться из-за накипи, попадания масла в антифриз или использования «добавок для устранения протечек». В этом случае печку ВАЗ 2107 необходимо демонтировать и промыть.
5. Патрубки радиатора горячие, а воздух холодный. Это происходит, когда в радиаторе смещается перегородка и образуется прямой путь между входным и сливным патрубками. Восстановить работоспособность можно путем замены радиатора.

Другой вид поломки – утечка антифриза. Это проявляется в появлении конденсата на стеклах или утечке антифриза в салон под ноги пассажира и водителя. Причины тут такие:

• Антифриз утекает через кран отопителя. В этом случае его можно заменить, не снимая радиатор.
• Утечка происходит через лопнувший патрубок. Решение – замена патрубка на новый.
• Потек радиатор отопителя. В таком случае ремонт печки ВАЗ 2107 заключается в пайке или замене радиатора.

При утечке антифриза при поломке отопителя ремонт надо производить безотлагательно – этиленгликоль, содержащийся в антифризе, токсичен и вдыхание его паров наносит серьезный вред организму.

Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Радиатор отопителя ВАЗ-2107 является ключевым элементом системы отопления автомобиля

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным. Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

• системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
• бачков входа и возврата;
• подводящего и отводящего патрубков.

Видео: рекомендации по выбору радиатора печки ВАЗ-2107

Сечение трубок может быть круглым или квадратным. Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

• длина — 254 мм;
• ширина — 67 мм;
• высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.
