Как снять щиток приборов на ваз 2107

Тюнинг щитка приборов ВАЗ 2107

Пожалуй, у каждого наступает такой момент, когда щиток приборов в его автомобиле ВАЗ начинает казаться тусклым и невзрачным. Для того чтобы его «оживить» не потребуется каких-либо дорогостоящих изменений, достаточно сделать более яркую подсветку и установить декоративную наклейку, которую можно найти практически в любом автомобильном магазине и заменить вставки на циферблатах. Итак, вооружившись отверткой и паяльником, приступаем к тюнингу щитка приборов ВАЗ 2107.

Снятие щитка приборов ВАЗ.

Первым делом необходимо с помощью плоской отвертки снять ползунки, управляющие работой отопителя (печки). Затем, справа от кнопки включения «аварийки» откручиваем и снимаем гайку с шайбой, которые и крепят кнопку сброса показаний спидометра. Справа от снятых ползунков есть небольшая круглая заглушка, которую нужно снять и открутить расположенный за ней саморез. Затем нужно аккуратно вынуть щиток приборов и освободить трос спидометра, открутив поджимающую его гайку. Отсоединяем все провода, и освобожденный щиток приборов остается у нас в руках.

Следующий шаг – снятие стрелок

Делать это нужно предельно осторожно, чтобы не погнуть ни стрелку, ни штифт, на котором она сидит. Вполне возможно, придется приложить усилие, но аккуратно, вытягивая стрелку в направлении параллельном штифту

Тюнинг щитка приборов.

Перед всеми работами совместите стрелку спидометра с ограничителем, а на тыльной стороне сделайте пометку, чтобы знать в каком положении стрелка «лежит». Это сильно упростит установку спидометра и избавит от ненужной работы.

Первым делом снимаем старые щитки ВАЗ 2107 (это делается довольно просто) и устанавливаем на их место новые. Затем аккуратно устанавливаем стрелки, опять же, чтобы не погнуть штифты

При этом важно совместить матки на задней стороне спидометра и при совмещенных метках установить стрелку в «лежачем» положении. Также аккуратно наклеиваем понравившуюся наклейку, предварительно обезжирив поверхность

При этом особенно важно проследить, чтобы она легла, ровно и без перекосов.

Установка светодиодной подсветки.

Есть два варианта установки светодиодной подсветки на ВАЗ – непосредственно за цифрами шкал, либо же, как общую подсветку всего щитка приборов. Естественно, все это остается на ваше усмотрения, главное учесть, что в первом случае подсветка будет достаточно яркой и придется потратить довольно много времени на пайку и уклейку светодиодов.

Светодиоды должны быть рассчитаны на рабочее напряжение 12 Вольт, а контакты их лучше всего нарастить на 2-3 см. Для первого варианта снимаем все штатные лампочки и впаиваем на их место светодиоды. После этого подключаем питание (лучше всего приглушить свет и отрегулировать положение и направление светодиодов).

Для второго варианта, если вы хотите осветить всю панель целиком, можно установить либо четыре светодиода расположенных по двое сверху и снизу щитка приборов (расстояние выбирайте сами, оно зависит от того, какую часть щитка приборов вы хотите осветить больше), либо шесть — по три сверху и снизу. В данном случае нужно будет припаивать дополнительные провода, чтобы подключить светодиоды к питанию и высверливать места крепления. Один из вариантов – приклеить светодиоды на клей, если они не совпадают по расположению с местами запитывания. В данном случае рекомендуется использовать только хороший клей, а места установки обязательно обезжирить.

Кроме того, при таком расположении светодиодов есть маленькая хитрость, чтобы усилить силу подсветки. По внутреннему периметру можно оклеить боковую поверхность щитка приборов фольгой – она будет отражать свет от стенок внутрь, усиливая подсветку. Чтобы определиться, насколько это вам нужно, лучше собрать щиток, подключить питание и хорошо подумать – устроит ли вас подсветка такой мощности.

Сборка щитка ВАЗ 2107 производится в обратном порядке, ничего сложного в этом нет. Главное – что вы достигли желаемого результата!

Как быстро снять панель приборов на ВАЗ-2107

Основной частью переднего салона автомобиля ВАЗ-2107 является панель приборов, или так называемая торпеда. Она состоит из таких компонентов, как:

• индикаторы, несущие информацию водителю транспортного средства о возникающих неисправностях;
• табло, показывающее скорость данного автомобиля;
• индикатор частоты, при которой вращается вал (коленчатый), воздуховод и т. д.

Составляющие приборной панели:

• пепельница и ее корпус;
• радиоприемник и его панель, вкладыш, крепления, вставка, облицовка панели;
• вещевой ящик, а также его корпус, крепления, крышка, крепления замка, замок, звено петель крышки,
• вставка, полка самой панели приборов;
• щиток всех приборов, находящихся на приборной панели.

Причины демонтажа панели приборов

Одним из распространенных факторов для снятия приборной панели ВАЗ-2107 является замена перегоревшей лампочки подсветки. Для этого необходимо демонтировать щиток. Другого способа не существует.

Стоит отметить, что снять приборную панель требуют и такие причины, как:

1. Неисправность подсветки приборной панели.
2. Проблемы с работой указателей стрелок.
3. Тюнинг и усовершенствование устройств.
4. Снятие и замена приборов ВАЗ-2107 заводского производства на цифровую.

Примечательно, практика показывает очень частую необходимость снятия панели приборов ВАЗ-2107 в случае перегорания лампочки, которая обеспечивает подсветку. Наши специалисты рекомендуют сразу заменить ее на светодиодную, чтобы дважды не разбирать приборную панель.

Инструменты, используемые для демонтажа

Как известно, перед тем как снять панель приборов ВАЗ-2107, необходимо приготовить инструмент, который поможет сделать все аккуратно и без проблем

Демонтаж – процесс, требующий много времени и сил, поэтому важно иметь под рукой набор инструментов, который состоит из:

• отвертки – крестообразной и шлицевой (плоской);
• изоленты;
• перчатки, которые помогут выкрутить трос спидометра.

Подготовив вышеперечисленные инструменты и предметы, стоит проверить наличие деталей и приборов, которые требует заменить приборная панель ВАЗ-2107. Далее стоит приступить к основной части – снятию и замене.

Процесс снятия панели приборов

Специалисты акцентируют внимание читателей на том, что описание процесса снятия приборной панели ВАЗ-2107 соответствует описанию других моделей всех выпусков. Подготовив инструменты, а также новые детали, можно приступать к демонтажу

При этом стоит придерживаться следующего порядка:

1. Перед началом работы обязательно автомобиль ВАЗ-2107 обесточить, сняв с аккумулятора клемму минуса, чтобы избежать замыкания (короткого).
2. Снять при помощи плоской (шлицевидной) отвертки три колпачка, отвечающих за функционирование отопителя и одетых на рычаги.
3. Шлицевой отверткой демонтировать заглушки из пластика, имеющие знак обогрева.
4. Выкрутить гайку и шайбу, которые расположены неподалеку от аварийной кнопки сигнализации.

Выполнив все вышеперечисленное, приборная панель ВАЗ-2107, а точнее, ее правая сторона, ослабнет. Далее необходимо совершить еще несколько манипуляций для того, чтобы окончательно демонтировать устройство. Следует вытащить правую часть, тем самым освободив свободный проход к задней, а затем отсоединить все провода и фишки. В первую очередь снять фишку кнопки питания печки ВАЗ

Немаловажно запомнить точное расположение всех проводов. Наши специалисты рекомендуют фотографировать все, чтобы правильно выполнить обратную сборку

Следующим этапом снятия приборной панели ВАЗ-2107 является демонтаж троса спидометра, который прикреплен гайкой. Ее несложно выкрутить без помощи отверток. Следом за этим вынимаются фишки. Все они являются неотъемлемой частью панели приборов. Они имеют между собой отличия в виде различных креплений, поэтому их невозможно перепутать при сборке. Следом за этим необходимо снять со штуцера шланг, который находится слева от устройства. После всего проделанного демонтируется приборная панель ВАЗ-2107.

Проведя всю работу по снятию панели, можно с легкостью сделать диагностику всех ламп, приборов контроля, размещенных под данным устройством. Сборка проводится в обратном порядке. Процесс не вызывает никаких проблем. С ним может справиться любой автомобилист и владелец ВАЗ, даже не имеющий опыта.

Еще раз стоит обратить внимание на то, что снять приборную панель совсем не сложно. По времени работа занимает примерно два часа

В это время входит и замена всех нерабочих элементов. Выделив всего пару часов и придерживаясь описания по снятию приборной панели ВАЗ-2107, возможно устранить все возникшие проблемы, а также провести дополнительный тюнинг.

Особенности «приборки» на семёрке

Этот узел в салоне автомобиля предназначен для подачи различной информации водителю в процессе эксплуатации автомобиля. Она информирует о скорости движения, показывает пройденный автомобилем путь, сигнализирует о возникновении неисправностей в основных узлах и агрегатах машины. В отличие от «приборок» предшествующих моделей, она имеет не только изменённый вид, но и наделена более широким набором функций контроля и сигнализации.

Так в её состав добавлен вольтметр, показывающий напряжение бортовой сети машины, эконометр, помогающий продолжать движение в наиболее экономичном режиме. Для моделей с инжекторным двигателем в «приборке» предусмотрен сигнализатор исправности силового агрегата. Конструкторами было изменено крепление сигнальных ламп. Если в старых моделях к каждой из них подводились провода, то в этой модели они отсутствуют.

Переходим в салон автомобиля

Сначала нужно снять полку под бардачком, для этого отворачиваем винты в местах показанных на рисунке. На картинке показана полка вещевого ящика ваз 2106, на ваз 2104 еще есть центральный винт крепления (ориентировочное его положение показано зеленой стрелкой).

Дальше снимаем панель крепления радиоприемника (бороду) в следующей последовательности (операции 1-7 указаны для ваз 2107).

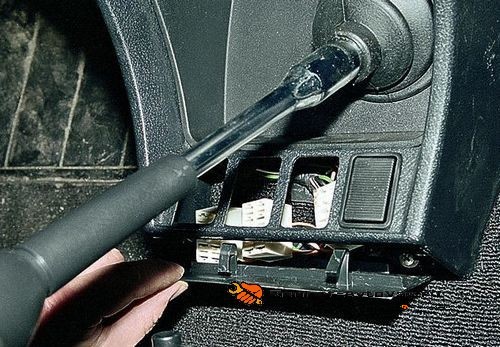

1. При помощи отвертки отгибаем защелки, вытягиваем дополнительную панель.

1. Отсоединяем провода питания приборов, перед снятием обязательно маркером или засечками помечаем провода.

1. Отверткой огибаем усики крепления переключателей и аккуратно их снимаем.

1. Отгибаем защелки передней крышки, снимаем ее.

1. Откручиваем два винта крепления консоли.

1. Чуть выше шахты радиоприемника, ключом на 10 откручиваем 2 гайки крепления «бороды».

1. Еще раз внимательно осматриваем места крепления консоли ничего ли нам не препятствует ее снятию, и аккуратно ее демонтируем.

Когда снята передняя консоль отсоединяем правый и левый воздуховоды, они тоже крепятся на защелках.

Для того что бы добраться к винтам крепления трубок печки ВАЗ 2104 правый воздуховод и бардачек нужно снять, как показано на рисунке ниже.

На рисунке ниже показаны эти же патрубки радиатора отопителя.

Ключиком на 10 окручиваем 4-е винта крепления (красные стрелки).

Снимаем защелки с левой и с правой стороны (зеленая стрелка) нижней части печки.

Если кран отопителя у Вас управляется с помощью тросика, то отсоединяем его крепление.

Что бы снять нижнюю часть печки еще нужно открутить два крепежа, место их расположения показано на рисунке ниже.

Что бы добраться к этим винтам нужно снять панель рычагов управления печкой, показано на рисунке ниже.

После того как все откручено и отсоединено нижняя часть печки с моторчиком аккуратно вытягивается руками. При необходимости осматриваем и заменяем вентилятор и моторчик печки ваз. Как минимум моторчик печки нужно разобрать, почистить от пили и смазать.

Нижнюю часть печки мы сняли, теперь с верхней части можно снять радиатор печки, показано на рисунке ниже.

Вот и все, теперь нужно диагностировать радиатор отопителя и решить покупать новый или ремонтировать старый, первый вариант конечно лучше.

Как снять щиток приборов на ВАЗ 2107

Снять щиток приборов (или приборную панель) требуется для многих целей: смена лампочек освещения, самой панели, контрольных приборов. Нужно снять панель, чтобы провести её тюнинг, а некоторые нечистоплотные «специалисты» таким образом добираются до счётчика и «скручивают» пробег. Независимо, карбюраторный ВАЗ 2107, или инжектор, схема снятия одна и та же. Ниже приведена комбинация приборов для ВАЗ 2107 инжектор:

Разница в комбинации незначительная: если у вас инжектор, то добавлен индикатор неисправности системы управления двигателем:

Символ загорается при зажигании, после устойчивого запуска гаснет. Постоянно горит или мигает, если неисправен инжектор, или нарушена работа двигателя.

Разберём последовательность действий для снятия панели.

1. Запомните: почти все работы по обслуживанию электрических цепей в автомобиле ВАЗ 2107, да и в любом другом начинаются с «обесточивания массы», или размыкания отрицательной части цепи, которой служит кузов. Для этого нужно снять клемму со знаком «минус» с аккумуляторной батареи.
2. С помощью отвёртки с прямым шлицем аккуратно снимаем три колпачка с рычагов управления отопителем салона. Схема порядка снятия любая.
3. Правее рычагов видна заглушка с символом отопления. Той же отвёрткой поддеваем её. Снятие заглушки не вызывает затруднений. Под ней расположен винт – саморез, крепящий правую часть приборной панели. Выкручиваем его.
4. Справа от кнопки сигнализации есть утопленная рукоятка, которая «обнуляет» суточный пробег. Нужно открутить и вытащить у неё гайку вместе с шайбой, а саму рукоятку протолкнуть внутрь панели.
5. Аккуратно тянем на себя правую часть панели, рядом с рычагами отопителя.
6. Теперь нужно отсоединить трос привода спидометра. Надеваем нитяные перчатки, чтобы не испачкать руки маслом, и отворачиваем гайку на тросике. Она имеет рифление по ободу, и показана стрелкой.
7. Убираем шланг подвода вакуумного разряжения со штуцера экономайзера. У ВАЗ 2107 он находится с левой стороны приборной панели. Иногда он оказывает сопротивление, поэтому можно аккуратно приложить силу.
8. Важный момент! Прежде чем разъединять разноцветные колодки, запомните маркировку и места стыковки, или запишите, куда они присоединяются. Только после этого можно размыкать разъёмы. Если при сборке будет нарушена схема подключения, придётся всё разбирать заново.
9. Заключительный этап: выполняем снятие щитка. Операция закончена.

При установке щитка все действия производятся в обратном порядке. Не забудьте перед установкой панели подключить все контакты, накинуть минусовую клемму на аккумулятор и включить зажигание. Так как если что-нибудь забыть подсоединить, то потребуется снова полностью снимать панель.

Раз вы сняли панель, то можно сделать её тюнинг. Например, изменить внешний вид циферблатов. Для этого вначале аккуратно снимаете стрелки, при этом нужно постараться не погнуть ни их, ни штифты. Движение – только «вытягивание» перпендикулярно плоскости циферблата (не забудьте перед снятием отметить место, в котором стрелка «лежит» в нулевом положении).

Следующим этапом наклеиваем новый циферблат, для хорошего качества наклейки поверхность нужно обезжирить и тщательно прикатать наклейку. Также можно сделать тюнинг подсветки приборной панели, установив светодиоды на 12 В, ток 350 мА. Главное при пайке не забывать в последовательную цепь ставить резистор, предохраняющий от перегрузки. Светодиоды можно поставить вместо штатных ламп, и включить в цепь реостат.

На фото представлен достойный тюнинг приборной панели ВАЗ 2107 в дневном и ночном вариантах освещения.

Особенности щитка 2107

Особенность семерочной приборной панели в том, что у неё свой особенный способ крепления к приборной панели. На шестёрке можно снять панель довольно просто — там достаточно отсоединить фишки жгутов проводов от выводов на щитке и отстегнуть защёлки. В пятёрке схема демонтажа приборки похожа на семерочную, но там тоже все происходит несколько проще из-за изменённой формы передней панели и довольно неплохого доступа к крепёжным винтам.

Щиток ВАЗ 2107 получил совершенно другую архитектуру и обзавёлся новыми функциями, которые были недоступны на той же 2105

К примеру, теперь перед глазами водителя имелся циферблат экономайзера, который примерно показывал оптимальный режим движения для экономии горючего, хотя мало кто на него обращает внимание. Гораздо более полезной штукой стал амперметр, который пропал в пятёрке

В связи с уплотнением архитектуры и большим количеством приборов и ламп, изменилась конструкция основной печатной платы — теперь лампы подключались не проводами, а контактами гнезда прямо к плате.

Оклейка торпедо ВАЗ 2101, 2106, 2107 винилом

Несколько недель назад занялся оклейкой торпеды винил-кожей. Честно говоря, начитавшись отзывов в интернетах, я думал, что будет проще. Сегодня третий день работ непосредственно по оклейке торпеды. Получается очень плохо, но пока терпимо. Уже даже сомневаюсь в том, стоила ли игра свеч. Ну да ладно, уже пути назад просто нет. Сегодня я понял одну простую правду: данная работа по сложности уступает только полной шумоизоляции машины. Шумоизоляция сложнее в том плане, что там работы в несколько раз больше, гораздо в худших условиях и очень изматывающе. Тут же из сложностей разве что сложность формы семерошной панели, а также весьма большие ограничения винил-кожи.

Вся работа была затеяна в связи с тем, что с покупки машины на торпеде была куча косяков, главный из которых — трещина на верхней части, которую я залепил когда-то силиконовым ковриком для телефона. В принципе такое решение сегодня я уже не считаю таким уж неудачным. Вообще лучше бы ее не трогал. Первое, что я сделал, прежде чем начал обклеивать торпеду — залепил трещину на торпеде и отверстие на крышке бардачка под замок. Больше замка на нем не будет. Позже напишу почему и как дальше жить.

Тюнинг приборной панели своими руками

Несмотря на кажущуюся простоту внутренней отделки салона ВАЗ 2107, этот автомобиль имеет все шансы преобразиться в лучшую сторону и встать на одну линейку с дорогими иномарками. Простой и неброский дизайн оставляет обширное поле для усовершенствований, большинство из которых можно легко выполнить своими руками.

В первую очередь поле для фантазии предоставляет приборная панель, ведь именно на нее обращено основное внимание и водителя, и пассажиров. Вполне закономерно, что полностью уникальный тюнинг ВАЗ 2107 можно сделать только в условиях профессиональных мастерских с привлечением значительных материальных средств

Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который легко сделать своими руками, в домашних условиях.

Самый простой вариант доработки панели приборов – покупка готовых тюнинговых деталей в сборе и установку их вместо стандартных, классических. Здесь, как правило, проблем не возникает, так как разборка и сборка приборной панели выполняется при помощи одной отвертки, а все электрические разъемы имеют индивидуальную конфигурацию, что значительно снижает шанс неправильного подключения.

Другое дело – сделать полностью уникальный тюнинг своими руками, затратив при этом минимум денежных средств. Первый вариант замена наклеек и стрелок на приборах. Специальные наборы наклеек для ВАЗ 2107 имеются в свободной продаже, можно использовать их. Но настоящие ценители разрабатывают индивидуальные дизайнерские наклейки – это увеличивает их стоимость, но гарантирует полностью уникальный тюнинг панели приборов вашего ВАЗ 2107.

При выполнении этой работы следует помнить два важных момента:

Стрелки и штифты для их установки – детали довольно хрупкие, поэтому снимать и править их необходимо с особой осторожностью. Малейшая неосторожность может привести к повреждениям, устранить которые своими руками будет невозможно.
Прежде чем приступать к поклейке новых циферблатов, необходимо: Отметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить погрешность после наклейки новой;
Тщательно обезжирить поверхность панели приборов для предотвращения отклеивания;. Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки

Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда

Кроме этого, полностью неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не отличается особой сложностью, и выполнить ее своими руками не составит особого труда.

Есть два способа установки светодиодной подсветки:

• За шкалой на штатные места лампочек освещения;
• Подсветка всей панели приборов по периметру, или сверху и снизу.

Первый способ более предпочтителен, так как он обеспечивает эффективное освещение приборов, но при этом требует больших трудозатрат на распайку схемы подключения светодиодов своими руками. Устанавливаемые светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 это 12В.

В первом случае их устанавливают вместо стандартных лампочек, с обязательным соблюдением полярности. Во втором светодиоды размещают по периметру или сверху и снизу панели приборов, при этом для их подключения необходимо удлинить стандартные провода. Для крепления в местах, для этого не предназначенных, можно использовать обычный быстро застывающий клей.

Кроме освещения приборной панели, заменяют также лампочки в переключателях и кнопках управления ВАЗ 2107. В целом тюнинг, выполняемый своими руками, по своему объему и качеству ограничивается лишь фантазией автовладельца и суммой денег, которые он готов потратить.

Кроме описанных выше мероприятий, большинство автолюбителей вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые приборы, которые кроме эстетического имеют и практическое применение. К таким приборам относятся:

• Эконометр;
• Бортовой компьютер;
• Электронные часы;
• Датчик температуры в салоне/на улице и многое другое.

Указанные выше приборы подбирают таким образом, чтобы они органично вписывались в общий тюнинг панели приборов.

Не работает панель приборов Ваз 2107

Всем привет сегодня хочется рассмотреть основные причины, почему не работают приборы на автомобиле ВАЗ 2107. Вы, наверное, согласитесь, когда не работает комбинация приборов, создаётся какой-то дискомфорт и водитель чувствует себя не очень уютно.

Тем более комбинация приборов автомобиля ВАЗ 2107 дает много важной информации, которая нужна как при запуске машины, так и при движении. Ну, давайте перейдём к самому главному, а именно к поиску причин в случае отказа панели приборов.Итак, первым делом нужно проверить предохранитель, который отвечает за приборку. Ну, давайте перейдём к самому главному, а именно к поиску причин в случае отказа панели приборов.Итак, первым делом нужно проверить предохранитель, который отвечает за приборку

Ну, давайте перейдём к самому главному, а именно к поиску причин в случае отказа панели приборов.Итак, первым делом нужно проверить предохранитель, который отвечает за приборку.

На ваз 2107 это предохранитель F10 (10A) который находится в монтажном блоке. В случае необходимости нужно заменить данный предохранитель.

Если вы проверили предохранитель, и он в порядке значит причина в самом щитке приборов. Сначала нужно снять комбинацию приборов и проверить два черных провода, которые закреплены к кузову автомобиля. Как вы уже догадались это масса, нужно проверить хорошо ли сидит контакт и насколько хорошо затянута гайка крепления. Также нужно проверить контактные колодки.

Самая распространённая причина, почему не работает панель приборов это штыри, которые крепятся при помощи заклёпок так вот такое соединение не очень надёжное и от вибраций и прочих трясок контакт пропадает, и панель приборов автомобиля ВАЗ 2107 перестаёт работать либо работает с перебоями.

Особенно это заметно при минусовой температуре пока семерка холодная в салоне панель не работает, а после прогрева, когда метал немного расширяется, контакты снова восстанавливаются и приборка снова начинает работать. Но как вы понимаете это не вариант так ездить.

Для того чтобы исправить это нужно убрать алюминиевые клёпки, которые держат плату, и попасть до разъёмов колодок.

Далее при помощи паяльника можно восстановить контакты. И после этого можно забыть про болезнь комбинации приборов автомобиля ВАЗ 2107. И да, кстати, вместо клёпок, которые высверлили можно вкрутить саморезы. Ну, вот и всё на этом если у вас были другие причины, то пишите в комментарии. Всем пока.
