Как снять щиток приборов форд фокус 2

Доводка стекол

Некоторые автовладельцы отмечают, что в Форд Фокус 2 предусмотрен секрет в виде доводчика окон.

Важно: у кнопок открытия и закрытия стекол есть 4 положения, два вниз и два вверх. Условие – стекло закрыто

Условие – стекло закрыто.

Сделайте следующие шаги:

1. Нажмите клавишу до первого щелчка — стекло опуститься.
2. Отпустите кнопку.
3. Нажмите снова на два щелчка вниз до упора.
4. Ждем 4 секунды.
5. Отпускаем кнопку.
6. Поднимаем клавишу на один щелчок вверх тем самым закрывая стекло.
7. Отпускаем.
8. Снова поднимаем, но уже на два щелчка вверх.
9. Ждем 4 секунды.
10. Отпускаем.
11. Стеклоподъемник запрограммирован.
12. Откройте окно и попробуйте его закрыть в автоматическом режиме (при одном нажатии). Если окно не закрывается, восстановите настройки памяти.
13. Аналогичные действия проводим для других стеклоподъемников.

Схему стеклоподъемника Форд Фокус 2 можно найти ниже.

К основным элементам стоит отнести:

• М122 — подъемник стекла с водительской стороны;
• Р91 — главный блок с предохранителями;
• С100 — реле времени;
• N300 — переключатель подъемников стекла;
• А77 — блок управления иммобилайзером / ЦЗ;
• М 123, М 124 и М 133 — остальные стеклоподъемники.

Итак, если все наличествует, можем начинать

Внимание! Для увеличения фото — нажмите на него!

1. Вытяните руль на себя до предела.

2. Затем потяните на себя пластиковую декоративную крышку, она помечена на фото красным.

3. После этого у вас появится доступ к винтам крепления панели. Чтобы их выкрутить используем ключ TORX T25.

4. Возьмите отвертку и установите ее по центру между приборной панелью и козырьком, до упора в защёлку, затем потяните вверх, чтобы защелка вышла из зацепления.

5. Потяните панель приборов Форд Фокус на себя, не сильно, чтобы не сломать ничего. Если не идет — возьмитесь пальцами за защелку разъема и повторите попытку по направлению стрелки.

6. Вместе с поворотом защелки разъем должен выйти из ответной части.

7. Теперь можно снять стекла. Отстегните защелки, помеченные на фото красным.

8. В итоге у вас получится две разные детали, которые теперь можно разбирать дальше.

9. Теперь нужно снять стрелки. Для того чтобы ничего не сбилось и после сборки приборы показывали точно, возьмите карандаш и пометьте им положение стрелки в крайнем нижнем положении.

10. Снимите со стрелок колпачки, у меня они серебристого цвета.

11. Аккуратными движениями, чтобы ничего не сломать, снимите стрелки. Для этого используйте широкий нож, установите его у основания и подденьте вверх стрелку.

12. Снимите шкалы.

13. Отстегните от панели заднюю крышку.

14. Извлеките плату, отогнув защелки.

15. Можно почистить дисплей бортового компьютера, если в этом есть необходимость.

После проведения необходимых вам работ можете собрать панель приборов Фокус, сборка производится в обратном порядке.

Ну, вот теперь вы знаете как снять панель приборов Ford Focus 2, и в случае необходимости сможете проделать это самостоятельно.

Управление стеклоочистителями

Панель приборов «Форд Фокус 2», описание которой продолжим рассматривать далее, имеет рычаг переключения режимов стеклоочистителя. Всего предусмотрено три позиции:

KEY-DOP

• «1» – механизм выключен.
• «2» – щетки «дворников» выполняют один рабочий цикл.
• «3» – стеклоочиститель работает в прерывистом режиме. Период задержки регулируется переключателем.

Как вариант, может быть установлен автоматический переключатель. При этом рукояткой корректируется чувствительность датчика дождя. Транспортное средство может оборудоваться стеклоочистителем лобового стекла с паузами между циклами, в зависимости от скорости авто.

Электрообогрев сидений и прикуриватель

Лампочки на панели приборов «Форд Фокус 2» сигнализируют о работе различных элементов. Например, при нажатии на клавишу обогрева заднего стекла, синхронно загорается контрольная лампа. Повторное нажатие выключает данную функцию.

На панели находится регулятор обогрева сидений водителя и пассажира. Позиция «0» – обогрев выключен, «3» – работает на максимальную мощность. Промежуточные положения определяют разную динамику нагрева. Рабочий элемент потребляет большой ток, поэтому обогрев сидений желательно активировать при работающем двигателе, во избежание разряда аккумуляторной батареи.

Для включения прикуривателя нажимают кнопку в его подвижной части, при этом ключ зажигания находится в позиции «I» или «II». После нагрева элемент автоматически вернется в прежнее положение. Повторное включение прикуривателя возможно не ранее, чем через 20 секунд. Запрещается использовать элемент для подключения мощных электроприборов, а также удерживать прикуриватель принудительно в активной позиции. Если элемент не возвращается в нормальное положение через полминуты после включения, извлеките его из патрона во избежание перегорания спирали.

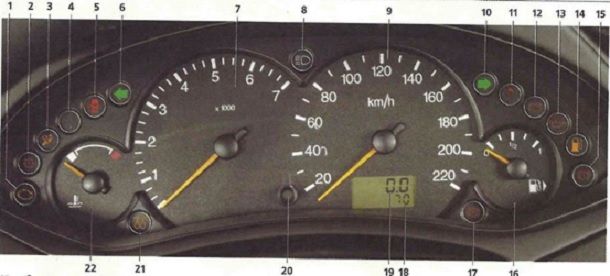

Обозначение значков на панели приборов Форд Фокус 1

Плитка первого поколения отличается простотой и надежностью.

• 1 – требуется проверить двигатель;
• 2 – индикатор перегрева масла в АКПП;
• 3 – неисправность в модуле управления подушками безопасности;
• 4 – запасник, предназначенный для дополнительного оборудования;
• 5 – не закрыта одна или несколько дверей;
• 6/10 – лампы поворотников;
• 8 – включен режим дальнего освещения головной оптики;
• 11 – отображение работы ESP/TCS, зависит от комплектации;
• 12 – критический разряд аккумулятора;
• 13 – красная лейка, указатель критического падения уровня лубриканта в картере мотора;
• 14 – требуется заправка;
• 15 – тормозная система неисправна, возможно, изношены колодки;
• 17 – нарушение в работе системы АБС, либо обнаружен прокол колеса (подобие системы TPMS);
• 21 – резервная лампа.

Обозначения панели приборов «Форд Фокус 2»

Ниже приведена приборная панель с обозначениями и их расшифровка.

1. Контроллер внешнего освещения.
2. Электрический корректор света фар.
3. Переключатель указателей поворотов.
4. Сопла блока отопления и вентиляции.
5. Руль.
6. Кнопка активации звукового сигнала.
7. Приборы.
8. Замок зажигания.
9. Контроллер омывателя лобового стекла.
10. Центральные сопла обогревателя.
11. Гнездо для магнитолы.
12. Выключатель «аварийки».
13. Узел контроля системы обогрева и вентиляции.
14. Бардачок.
15. Контроллеры обогрева сидений.
16. Выключатель подогрева заднего стекла.
17. Прикуриватель.
18. Рычаг коробки передач.
19. Рукоятка «ручника».
20. Контроллер обогревателя лобового стекла.
21. Выключатель ESP.
22. 23. 24 – педали акселератора, тормоза, сцепления.

Автоматическое закрытие замков

Суть функции в том, что после начал движение замки на дверях автоматически закрываются, что исключает их случайное открытие.

Во многих машинах такая опция уже предусмотрена с завода, но в некоторых Форд Фокус 2 ее нет.

Для активации сделайте следующие шаги:

1. Вставьте ключ в замок и включите зажигание.
2. Трижды откройте и закройте дверцы с помощью кнопки.
3. Отключите зажигание.
4. Снова трижды откройте и закройте двери таким же способом.
5. Включите зажигание и дождитесь появления короткого сигнала.
6. Откройте и закройте двери. Появление длинного звука свидетельствует о правильности выполнения работы.
7. Отключите зажигание.

После этого попробуйте проехаться на машине и убедитесь, что замки автоматически закрываются.

Такая опция особенно полезна при поездке с детьми на заднем сидении, которые могут играться и случайно открыть двери.

Когда может понадобиться пропайка?

На форумах в интернете можно найти множество отзывов фокусоводов о том, что у панели приборов появляются проблемы. Ошибки могут появиться после зимы, по прошествии длительного срока эксплуатации автомобиля, при езде на кочках. В таких случаях различные системы начинают некорректно работать, машина едет со скоростью меньше 50 км/ч, появляются сигналы типа «Двигатель неисправен» и «Разгон уменьшен», а в итоге мотор просто глохнет.

Виной такому странному поведению чаще всего являются микротрещины на плате панели приборов. Заводская пропайка отличается низким качеством, что и приводит к появлению подобных проблем. К счастью, устранить их не так сложно – для работы понадобится снять приборную панель и найти паяльник.

Ремонт приборной понели Форд Фокус

 Без лупы  нельзя работат все ровно ничего не увидеть!

Сразу осмотрел двойной ряд контактов, без лупы ничего не увидел. Нет трещин и все тут. Тщательно осмотрел всю плату и опять тщетно. Решил пропаять весь двойной ряд чтобы никогда не возвращаться к этой глупой проблеме. Успешно пропаял, будьте осторожны и не замкните припоем соседние контакты, думаю убрать его будет непросто.

Обратная сборка проблем не вызвала, главное правильно посадить стрелки. У меня все получилось с первого раза, приборка не врет. Проблема решена, прошло больше месяца и все нормальный.

Смотрим:( Видео)

 Ошибка кан-Шины Форд Фокус 2.

Тест-режим

В рестайлинговой и дорестайлинговой версии Форд Фокус 2 можно активировать тестовый режим.

Для решения задачи сделайте следующее:

1. Переведите ключ зажигания в позицию «I».
2. Кликните и зафиксируйте на 10 секунд клавишу «SET/Reset» слева на подрулевом рычаге.
3. Продолжайте удерживать кнопку «SET/Reset» и поверните ключ в замке в позицию «II».
4. При появлении на бортовом компьютере надписи «Gauge Sweep» отпустите клавишу «Set/Reset».
5. Снова нажимаем на «Set/Reset» и появляется режим тестирования «LED TEST».
6. Листайте параметры с помощью упомянутой выше клавиши.
7. Для выхода из режима теста отключите зажигание.

На данный момент доступны следующие показатели:

• GAUGE SWEEP — стрелки доходят до максимального параметра и возвращаются;
• LED TEST — горят все лампочки;
• ROM LEVEL — версия ПО бортового компьютера;
• LCD TEST — контроль экран на факт битых пикселей (все элементы закрашиваются);
• DTC #01 — информация по коду последней ошибки;
• ODO ROLL COUNT — пробег за день;
• ENGINE TEMP — уровень нагрева мотора (градусы Цельсия);
• SPEEDO GAUGE — позиция стрелки спидометра;
• FUEL FLOW — текущий расход горючего;
• FUEL PERCENT — объем оставшегося топлива (в процентах);
• ENGINE SPEED — частота вращения мотора;
• ROAD SPEED — скорость миль/ч;
• ROAD SPEED — скорость в км/ч;
• TACHO GAUGE — позиция стрелки тахометра;
• BATTERY — напряжение АКБ в Вольтах;
• DIST TO EMPTY — остаток пути в милях на имеющемся топливе;
• TEMP GAUGE — позиция стрелки температуры

Полученную информацию можно по-разному использовать. К примеру, полезным может оказаться параметр DTS, по которому можно судить о возникших ранее ошибках.

Если в графе что-то указано, можно сразу определить причину поломки.

Так же автомобиль можно завести в тестовом режиме и посмотреть:

• обороты и температуру двигателя;
• заряд батареи;
• и другие показатели.

Вот таким не хитрым способом можно мониторить ситуацию в отношении работы мотора и других систем Форд Фокус 2.

Описание и расположение индикаторов и приборов на приборной панели Форд Фокус 2

Начнем рассмотрение с расшифровки значков на панели приборов Ford Focus II:

• Иконка фары – загорается синим цветом, когда происходит активация дальнего света.
• Стрелка тахометра – демонстрирует частоту вращения коленчатого вала транспортного средства.
• Красная иконка – активируется в том случае, если достигнута максимальная частота вращения коленчатого вала.
• Индикатор человечка с шаром – он активируется, когда зажигание включено, и гаснет спустя несколько секунд. Также данное описание панели может непрерывно гореть, если имеют место определенные проблемы в подушках безопасности. При активации значка при движении автомобиля, это может указывать на обнаруженную проблему в системе.
• Стрелочка влево – имеет зеленый мигающий свет при активации сигналов левого поворота, а также при активации сигналов аварийной остановки.
• Шкала температуры охлаждающей жидкости двигателя. При приближении стрелки к 120 градусам на шкале, это становится сигналом о перегреве силового агрегата.
• Огонек – дает мерцающий свет при работе системы. Если же имеет место непрерывное горение или мигание в одну минуту, с временным отключением, это указывает на то, что система не распознает ключ.
• Шкала уровня топлива, демонстрирующая количество горючего в баках автомобиля Ford Focus II.
• Стрелочка вправо – обеспечивает зеленый мигающий свет, когда активированы сигналы правого поворота или аварийной остановки.
• Датчик масленки – дает красную индикацию при активации зажигания и тухнет после запуска силового агрегата. Непрерывно горит в том случае, если в моторе низкое давление масла. Если же сигнализатор активируется при работе силового агрегата, это указывает на недостаточное давление в системе смазки.
• Индикатор «мясорубка», «Двигатель» — check engine, который указывает на наличие проблем с мотоором.
• Датчик «бензоколонки» — сообщает о том, что в баке осталось мало горючего.
• Значок ABS в круге – демонстрирует проблемы в системе ABS.
• Стрелка спидометра – дает информацию о скорости передвижения автомобиля.
• Датчик «машина виляет» — информирует владельца о том, что в системе динамической стабилизации имеются те или иные проблемы.
• Красный индикатор «восклицательный знак в круге» — загорается при поднятом рычаге ручного тормоза или низком уровне тормозной жидкости в системе.
• Датчик «красный аккумулятор» — сообщает о том, что аккумуляторная батарея автомобиля требует подзарядки или замены.
• Дисплей часов, суточного пробега, температуры и прочей информации.
• Датчик «снежинка» — дает информацию о том, что на дорогах гололед.
• Датчик «противотуманки» — указывает на то, что противотуманные фары автомобиля активированы.
• Зеленая лампочка – сообщает о включенном наружном освещении.

Настройка усилителя рулевого управления на электрогидравлическом принципе

На остановленном Форд Фокус 2 система устанавливает нужные параметры для коэффициента усиления.

При этом доступно три варианта:

1. Стандарт. Классический способ настройки, предусмотренный для всех вариантов вождения.
2. Спорт. Снижение помощи в процессе управления. Такой вариант актуален для движения в режиме «спорт», ведь машина лучше реагирует на руль. Кроме того, спорт-режим обеспечивает ряд преимуществ при движении по обледеневшей или заснеженной трассе.
3. Комфорт. Добавляется дополнительная мощность во время управления. Система помогает водителю в управлении, ведь он может прикладывать меньше усилия для вращения.

Для переключения режимов сделайте следующее:

1. Поверните ключ зажигания во второе положение, должен прозвучать сигнал (можно отключить).
2. На подрулевом рычаге слева листаем клавишу MENU в сторону.
3. Доходим до «SET/Reset», как показано на фото.
4. Нажимаем и отпускаем на уже известную нам одноименную клавишу слева на рычаге.
5. Заходим в настройки и смотрим какой режим сейчас выставлен, к примеру, СПОРТ.
6. Еще раз нажимаем кнопку «SET/Reset».
7. Выставляем нужный режим и фиксируем его нажатием все той же кнопкой «SET/Reset». На против выбранного режима должна быть галочка.
8. Листаем дальше до «Сохранить настройки для ТЕХ. КЛЮЧА». Нажимаем «SET/Reset» и сохраняем настройки.
9. Листаем дальше и «РЕЖИМ РЕГУЛИРОВКИ УПРАВЛЕНИЯ EXIT» и выходим из него нажатием все той же клавиши.
10. Также здесь можно настроить: выбор языка, единицы измерения, звук сообщения (про то, что его можно отключить мы писали выше).
11. Доходим до «Настройки EXIT» и нажимаем «SET/Reset». Тем самым выходим из настроек.
12. Выключаем зажигание, затем сразу же заводим машину и проверяем усилие на руле. Оно должно соответствовать выбранному режиму езды.

Другие возможности контроля фонарей

Включение дальнего света комплексно с иными} глазами приборами сопровождается загоранием контрольного индикатора. Чтобы сигнализировать фарами, перемещают рычаг контроллера на одно положение к рулю и сразу отпускают. Переключение рычага на одну позицию к рулевому колесу с последующим отпусканием, при выключенном зажигании активирует опцию задержки выключения световых элементов (включится ближний свет, который отключится через полчаса после закрывания последней двери). Для выключения фар передвигают рычаг еще один раз аналогичным образом.

При включенном наружном освещении и активном зажигании в позиции «0» или «I», после открывания двери активируется зуммер, напоминающий о том закрытия дверей. Некоторые комплектации имеют значки на панели приборов «Форд Фокус 2» в форме кнопки SET/RESET и «Меню». Второй переключатель позволяет выбирать необходимые иконки в меню бортового компьютера.

Установка и ремонт приборной панели Ford Focus II

Ремонтные работы, связанные с приборной панелью Форд Фокус 2, происходят довольно редко. Чаще всего, демонтаж панели приборов на автомобиле от знаменитого американского автоконцерна или ее замена производится в ситуации, когда необходимо отремонтировать спидометр или тахометр, или же полной поломке всего щитка.

Помимо этого, панель приборов Ford Focus II версии рестайлинг может требовать демонтажа в ситуации, когда нужно заменить перегоревшие лампочки. Для выполнения всех работ необходимо взять отвертку и ключ-звездочку Т25, а также воспользоваться следующей инструкцией:

• Для осуществления ремонта приборной панели автомобиля Форд Фокус 2, первым делом потребуется извлечь рулевое колесо, потянув его на себя до предела. Далее необходимо вытянуть пластмассовую облицовочную крышку приборной панели, которая расположена ниже контрольного щитка.
• После выполнения данных действий, вам откроется доступ к фиксационным болтам контрольного щитка. Чтобы извлечь данные крепежные элементы, необходимо воспользоваться упомянутым выше ключом-звездочкой Т25.
• После этого требуется взять отвертку и установить ее между контрольным щитом и козырьком, достигнув упора в защелке. Затем следует потянуть вверх, чтобы освободить защелку от зацепа.
• Переходим к демонтажу приборной панели Форд Фокус 2. Для этого ее следует вытянуть на себя, но без чрезмерных усилий, чтобы исключить повреждение конструкции. Если демонтаж щитка невозможен, попробуйте ухватиться пальцами за защелку разъема и вытянуть ее. При повороте защелки у вас не должно возникнуть проблем с выходом разъема.
• Следующий момент – демонтаж стекол. Для данного действия потребуется отстегнуть имеющиеся на панели фиксаторы. По итогу вы получите две разные детали, которые возможно разбирать далее.
• Переходим к демонтажу стрелок. Дабы не сбить настройки контрольного щитка и добиться надлежащей работы всех индикаторов после обратной установки, следует посредством маркера или карандаша отметить правильное положение стрелок в их крайней нижней позиции. Далее можно убирать колпачки стрелок – они будут иметь серебристый оттенок, но цвет может быть другим, в зависимости от варианта модели Ford Focus II.
• Аккуратно уберите стрелки, чтобы ничего не сломать и не деформировать. Для демонтажа возможно использование канцелярского ножа, который должен быть установлен у основания. После этого стрелку можно потянуть вверх и вытащить.
• Снимайте шкалы с приборной панели, после этого вытащите заднюю крышку контрольного щитка.

Наконец, вы добрались до самой платы, которую можно будет снять после отведения фиксаторов в сторону. Если неполадки заключались в работе самой платы, следует выполнить ее перепайку. Для надлежащей работы устройства стоит доверять процедуру пайки квалифицированным специалистам.

Также если дисплей бортового компьютера загрязнился, следует выполнить его очистку. После завершения всех процедур по ремонту приборной панели, необходимо произвести сборку и монтаж всей конструкции в обратном порядке.

Ремонт панели приборов «Форд Фокус 2»

При передвижении может загореться индикатор ошибки неисправности коробки передач. Как это ни странно, но одной из причин является нарушение в работе панели приборов. Убедиться, что проблема в ней, очень просто. Необходимо пошевелить узел, слегка по нему постучать. Если ошибки пропадают или меняются, проблема в панели. Чаще всего, неисправность проявляется на контактах, которые находятся на входе штекера.

Панель необходимо снять, осмотреть и выявить треснувшие контакты. Для устранения дефекта можно использовать паяльник или проводящий клей. Аккуратно проведя работы по восстановлению цепи, узел собирают, ставят на место и проверяют. Если все сделано правильно, панель будет работать длительное время.

Как снять панель приборов «Форд Фокус 2»? Для этого потребуется выполнить следующие манипуляции:

• Открутить два фиксирующих болта под рулевой колонкой.
• Поддеть часть корпуса и аккуратно потянуть, снимая с защелок.
• Откручивают еще по паре болтов с каждой стороны узла.
• Саму панель потихоньку тянут на себя.
• Поднимают вверх защелку, после чего выскакивает штекер.
• На последнем этапе снимают крышку и держатели циферблатов с защелок, предварительно пометив установочные места рисками.

Потребители отмечают хорошую информативность рассматриваемого узла «Форда», а также хорошее качество материалов и сборки. Также владельцы указывают на возможность проведения рестайлинга панели приборов «Форд Фокус 2» своими руками. В общем, у владельцев претензий к этому блоку нет. Единственным минусом пользователи считают выдачу ошибок на бортовой компьютер, не соответствующую действительности. Например, при неисправности части панели, может высвечиваться неполадка в системе коробки передач.

Замок зажигания

Этот узел объединен с противоугонным приспособлением, размещен справа от руля. Ключ работает в четырех позициях:

• «0» – зажигание деактивировано, после изъятия ключа включается «противоугонка».
• «I» – дополнительное оснащение – зажигание выключено, руль разблокирован, активированы цепи подачи питания на звуковой сигнал, внешнее освещение, прикуриватель, радио и прочий добавочный функционал.
• «II» – зажигание активировано вместе со стартером, рулевое управление разблокировано, все цепи и приборы включены.
• «III» – включены все рабочие элементы, позиция не является фиксированной, при отпускании ключа, он возвращается в режим «II».

Никогда не вынимайте ключ и не выключайте зажигание при движении, иначе заблокируется рулевое управление и транспортное средство станет неуправляемым.

Значки

Значки панели управления являются общими для большинства иномарок и отечественных машин. Расшифровка символов позволяет водителю всегда быть в курсе того, в каком состоянии находится автомобиля, оперативно реагировать на изменения и устранять ошибки.



Фото панели Форд Фокус 2 (2007 г.в.)

Обозначения лампочек

1. Включается синяя подсветка, когда включен дальний свет.
2. Измеряет частоту вращения коленчатого вала.
3. Включается синяя подсветка, когда вращение коленвала достигает максимально возможного числа оборотов.
4. Подсвечивается красным сразу после запуска двигателя и через пару секунд гаснет. Когда датчик загорается в процессе движения, это означает наличие неисправности в системе.
5. Мигает при включенных указателях левого поворота или при включенной аварийке.
6. Температура охлаждающей жидкости двигателя. Значение от 120о говорит о перегреве мотора.
7. Мигает, если система включена. Когда значок горит или мигает минуту, после чего работает нестабильно, система не смогла распознать ключ.
8. Оставшийся уровень горючего.
9. Мигает при включенных указателях правого поворота или при включенной аварийке.
10. См. пункт 4. Загорание лампочки во время езды говорит о низком уровне давления в системе смазки.
11. Сигнал неисправности в системе управления мотором.
12. Низкий уровень топлива (горит желтым).
13. Проблемы с ABS (антиблокировочная система тормозов).
14. Стрелка спидометра.
15. Сигнал ESP (динамическая система стабилизации).
16. Горящий красным сигнал показывает включение ручника и говорит о низком уровне тормозной жидкости.
17. Сигнал разряда АКБ.
18. Дисплей панели управления.
19. «Снежинка» – предупреждение о возможности обледенения дороги.
20. Включается желтая подсветка, когда включены задние противотуманки.
21. Зеленый индикатор включения наружного освещения.

Цена

Купить новую переднюю приборную панель на Форд Фокус 2 можно через официального дилера, в магазинах ее найти достаточно сложно.

Зато представлено множество вариантов передних консолей управления на авторазборках. Панель приборов бу может стоить от 2 до 6 тыс. руб. Отдельно щиток, в зависимости от состояния, будет стоить 2-5 тыс. руб. (бу деталь). Цена торпеды будет также в районе 3-4 тыс. рублей.

Итак, обозначения панели приборов Форд Фокус 2 несут важную информацию, их необходимо знать и уметь расшифровывать. При изучении первое, что бросается в глаза – это то, что значки на панели приборов имеют разный цвет. Цвет сигнала свидетельствует о разновидности проблемы и о то, насколько она серьезна.

• Зеленым подсвечиваются сигналы поворотников и наружного освещения.
• Желтым (оранжевым) подсвечиваются сообщения о необходимости техобслуживания.
• Красные значки говорят о потенциальной серьезной проблеме, которая требует быстрого решения.

Также стоит обращать внимание на значки, которые мигают на протяжении длительного времени. Приборная панель Форд Фокус 2 дает практически полное представление о техническом состоянии автомобиля и позволяет вовремя замечать и устранять все основные проблемы машины

Декодировка значков на панели управления

Решающие изображения, видя которые на панели инструментов, не следует пользоваться автомобилем.

• Величина содержания тормозной жидкости слишком мала или же активирован ручник. Помимо этого,данный значок может указывать на какие-либо проблемы непосредственно внутри тормозной системы,такие как износ колодок,негерметичность.
• Данные пиктограммы показывают уровень нагретости охлаждающей жидкости. Вариант красного цвета означает увеличенную температуру, что ведет к перегреву. Голубой же значок указывает на температуру ниже минимальной, соответственно двигатель не прогреется достаточно, а потому очень нежелательно использовать его,нагружая на больших оборотах.
• Индикатор с традиционно красноватым чайничком, докладывает, что давление невероятно мало для смазывания двигателя. Последствиями такого может стать отказ насоса для масла или же просто критически низкий его уровень.
• Если же вам встретился один из этих индикаторов , то не забудьте проверить количество масла в моторе, так как его там явно не хватает.
• Мигающая красная аккумуляторная батарея показывает,что зарядки от генератора нет или же в контуре электросети есть какая-то поломка. Если же к надписи АКБ на индикаторе добавилась строчка «MAIN», то, скорее всего, есть поломка с батареей и тем,как она берет зарядку на автомобилях-гибридах.

Прошивка приборной понели Форд Фокус 2

Все никак не давала покоя мысль о прошивки .
И вот я решил ее прошить, поставил скорость 256000 и начал прошивать. Вроде шло замечательно и на каком то блоке вылезла прошивка и приборка умерла =(. Ну думаю попал!
Побывал пару раз, с разной версией прошивки, итог был один.
Потыкав настройки, поставил самую минимальную скорость, при которой можно прошить и процесс прошел.
Скорость поставил 115200, заливал самую последнюю прошивку rom 512 full by quickie. Эти были самые волнительные 12 минут за последнее время и в итоге пайка

Пропайка приборной понели Форд Фокус 2

Ремонт : медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки

берём медную жилу из провода витая пара и аккуратно напаиваем поверх повреждения дорожки

Восстановленными дорожками тонким канцелярским ножом и получаем вот такую картину
