Автомобильный усилитель на транзисторах своими руками

Собираем усилитель звука на TEA2025B

Теперь, когда все дополнительные элементы собраны, мы можем сосредоточить внимание на микросхеме TEA2025B

Посмотрев внимательней на схему, мы обнаружим один положительный момент. Шесть электролитических конденсаторов имеют одинаковый номинал – 100 мкФ. Это замечательно, ведь часто во многих микросхемах «обвязка» состоит из радиодеталей разного номинала, что создает некоторое неудобство.

Обратите внимание, хотя микросхема и рассчитана на питания максимум 12 В, но электролитические конденсаторы следует применять с напряжением не менее 25 В

Для регулировки уровня громкости одновременно обоих каналов применяют сдвоенный переменный резистор с логарифмической зависимостью. Тогда постоянные резисторы, которые приведены на фото выше — не нужны.

С разводкой печатной платы я не заморачивался и сделал ее по-быстрому в программе Sprint Layout. Если Вам не лень сделать более качественную разводку с нуля, то можете поделиться ей с остальными начинающими электронщиками. Выслать ее можно на мою почту, а я приложу ее к данной статье. Думаю, все скажут спасибо.

Теперь осталось сделать самое приятно – впаять все радиодетали в печатную плату и подключить выводы штекера и динамиков.

Я надеюсь, теперь вы сможете сделать любой усилитель своими руками.

Скачать разводку платы TEA2025B_

ФНЧ собран по этой схеме:

Схема ФНЧ в автоусилитель

На печатную плату добавил лишь громкость для усилителя Лайкова. Далее приступил к сборке корпуса автоусилителя.

Использовал алюминиевые 20 на 20 мм уголки и фанеру 10 мм. Корпус отшлифован и оклеен черным кожзамом. Кулера закреплены на задней стенке корпуса.

ФНЧ будет закреплен на передней панели, там-же будут расположены силовые клеммы для питания этого агрегата. И клемы входа и выхода.

Верхняя крышка будет изготовлена из тонированного 4 мм стекла. Усилитель прошел испытания на прослушивания музыки. На колонках с 90 и сабвуфере JBL GT5 1200 ватт.

Бас напористый глубокий. Лайков весь потенциал не раскрыл, так как С90 не годится для сего агрегата. В общем я очень доволен звучанием такого усилителя. Особенно нравится очень сильный и приятный низ. С вами был Ivan Aleksandrov.

Обсудить статью АВТОМОБИЛЬНЫЙ УСИЛИТЕЛЬ

Схема и фото простых часов с будильником, выполненных на микроконтроллере PIC16F628A. В качестве индикаторов – светодиодные сборки типа АЛС.

Схема и описание функционирования bluetooth радиоканала гарнитуры мобильного телефона.

Принципиальная схема программатора и пример пошаговой прошивки pic-контроллера.

Схемы усилителей для автомобиля, для автолюбилей, от сложных схем до простых. Всё делается своими руками.

Усилитель звука на TEA2025B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Важно!!! Приучите себя проверять схемы, найденные в интернете, с типовыми схемами включения, приведенными в даташите соответствующей микросхемы. Очень часто встречают ошибки

Поэтому не лишним будет заглянуть в первоисточник. Поскольку производители микросхем в технической документации ошибок не допускают, в отличие от сайтов радиолюбителей.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Обратите внимание, динамики также имеют полярность, которая обозначает начало и конец звуковой катушки. В дальнейшем нам ее также необходимо придерживаться

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Рекомендации по сборке

Подготовленные детали остается только соединить между собой и разместить в корпусе. Напряжение используемого трансформатора позволяет установить в корпусе небольшой вентилятор. Он обеспечит циркуляцию воздуха, которая будет дополнительно охлаждать платы.

Соединяя блоки, важно использовать провода в кембриках. Нежелательные соприкосновения могут привести как минимум к короткому замыканию, максимум — к перегоранию блоков

Располагать блоки в корпусе нужно так, чтобы между ними свободно циркулировал воздух. Закреплять платы нужно прочно, чтобы они не вибрировали во время движения авто и работы сабвуфера.

Готовый усилитель можно установить в машину или использовать для домашних звуковых систем. Теперь хороший звук обеспечен везде.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды — полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта — катод и анод. На фото они помечены соответственно

Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный — к плюсу. К анодам каждого светодиода припаиваются резисторы

Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию. Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом. Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер.

Подсветка сабвуфера и усилителя

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Зачем нужен автомобильный усилитель звука?

При активации звучания на полную мощность автомагнитолы начинают издавать неприятные для человеческого слуха шумы и хрипы. Это связано с тем, что штатный усилитель для автомобильной аудиосистемы слишком слабый и не справляется с нагрузкой, которая на него возлагается. Особенно если аудиосистема дополнена сабвуфером. Для устранения сторонних и неприятных шумов могут использоваться усилители.

Усилительное устройство не должно изменять звучание, его предназначение заключается в поддержке качества звука на соответствующем уровне.

Канал Treicer100 наглядно дал ответ на вопрос, с какой целью в автомобили устанавливаются усилительные устройства.

Аудиомодули и платы усилителей с Али и не только

Одни из самых лучших, мощных, функциональных модулей для самодельных акустических систем, усилителей.

Подойдут для ремонта или модернизации имеющихся музыкальных центров и магнитол.

Модули отличаются по назначению, компоновке и фунционалу: есть предусилители, есть оконечные усилители. Ряд плат оборудованы регулировкой громкости и тона, а часть имеют соединение блютуз.

СТЕРЕОУСИЛИТЕЛЬ УСИЛИТЕЛЬ LUSYA CSR64215 С BLUETOOTH 4.2 APT-X

Создан на базе чипа CSR64215 и поддерживает несколько протоколов. Фактически, это готовый модуль для сборки аудиосистемы и интегрирования в существующую.

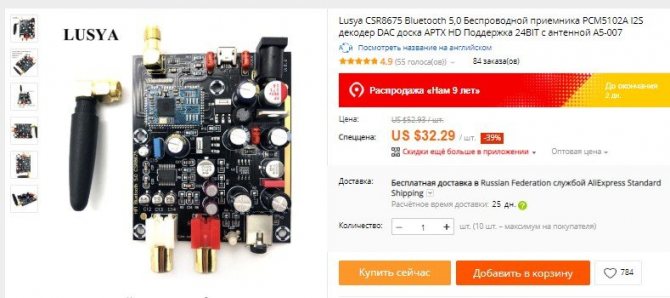

ОБАЛДЕННЫЙ АУДИОМОДУЛЬ ЦАП LUSYA CSR8675 BLUETOOTH 5.0 24БИТА ЗА $27

Модуль блютуз на чипе CSR8675, в качестве ЦАП служит PCM5102A. Есть поддержка APT-X. Фактически это законченный модуль, просто добавляем питание и на выход пассивные колонки или динамики.

Предварительный усилитель (4 канала) с регулировкой NE5532 Stereo Pre-amp Preamplifier

Подходит для регулировки звука по разным каналам. Можно использовать в купе с оконечными усилителями мощности, разделив каналы — НЧ мощный (сабвуфер), пара СЧ+ВЧ с отдельным усилителем.

Модуль усилителя TPA3116 50W*2+100W 2.1 Channel

Готовый мощный модуль усилителя мощности и регулировкой громкости и тона. Подходит для создания акустических систем 2.1 (колонки с сабвуфером).

TDA7492 Wireless BT 4.0 50W+50W 2-channel

Данный усилитель является одним из самых недорогих с беспроводным модулем. Выходая мощность 2х50Вт.

Модуль TDA7498E 2*160W Dual Channel

Более мощный вариант оконечного усилителя мощности. Плата обеспечивает выход до 160 Вт на каждый из двух каналов. Имеется штатное активное охлаждение.

XH-M548 BT Dual ChannelМодуль

Компактная плата усилителя мощности и беспроводным модулем. Хороший вариант для модернизации имеющегося (старого) музыкального центра.

Модуль XH-M252 AC 24V Stereo TDA8954TH Dual Chip 2 * 420W

Один из самых мощных в подборке. Оконечный усилитель на 2 канала по 420 Вт. Питается от 24 Вольт.

XH-M258 Stereo TDA8954TH Dual Chip 2 * 420WМодуль

Лучшее предложение — усилитель на 2 канала по 420 Вт с активным охлаждением и индуктивными фильтрами на выходе.

Модуль TPA3116D2 Subwoofer with Volume Potentiometer 2*50W+100W

Усилитель 2.1 для сабвуфра. Мощность НЧ канала 100Вт, плюс два канала по 50 Вт.

Модуль TDA7498 2*100W

Компактный усилитель 2х100 Вт с пассивным охлаждением. Из-за небольших размеров платы подходит для встраивания в существующие системы.

Модуль TPA3116D2 2*50W+100W 4.2 Channel

Комбинированный модуль усилителя 2.1, пара каналов по 50Вт и канал сабвуфера 100Вт. Есть регулировка уровней звука.

Обращаю ваше внимание, что в магазине tomtop.com появились купоны со скидками -3$ от 12$, -5$ от 25$ и -7$ от 60 $

$3 от $12: 25OFFTT, (доступно 100шт.) $5 от $25: 20OFFTT,(доступно 100шт.) $7 от $60: 11OFFTT, (доступно 100шт.)

1 Усилители – как не запутаться в их классах?

Многие аудиосистемы в современных транспортных средствах оснащаются специальным встроенным устройством, которое позволяет добиваться большей громкости звучания и качества музыки. К сожалению, такой автомобильный штатный усилитель не всегда справляется со своими задачами. Его мощности просто-напросто не хватает. В подобных случаях приходится приобретать другое устройство, которое может увеличить силу тока и напряжение звукового сигнала до определенного уровня.

Сейчас несложно приобрести практически любой автомобильный более мощный и качественный усилитель

Вопрос заключается лишь в том, какую сумму вы планируете выложить за это важное для любителей хорошей музыки устройство. Автомобильные усилители для воспроизведения высококачественного звука принято подразделять на разные классы в зависимости от чистоты выдаваемого ими сигнала и показателя полезного действия

Минимум искажений обеспечивает автомобильный (сравнительно недорогой) усилитель класса А. Но показатель его полезного действия не превышает 20 %. Более мощными являются приспособления В-класса. Их недостаток – существенное искажение воспроизводимой музыки. Золотой серединой в данном случае можно считать устройства класса А/В. Они характеризуются средними величинами чистоты звука и полезного действия.

Автоусилители указанных классов могут иметь разное количество каналов – от 2 до 5:

• трехканальные аудиоустройства позволяют подсоединять к ним активный сабвуфер и два динамика;
• в двухканальных автомобильных приспособлениях возможно подключение только колонок;
• четырехканальные могут функционировать в режиме tri-mode (к одному выходу подключают одну моно и две стерео системы), а к пятиканальным дополнительно подключают сабвуфер.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Что нужно знать о создании простого УЗ

Кроме блока питания есть еще один очень важный центральный элемент домашнего или автомобильного усилителя звука своими руками — операционный усилитель.

Кроме того, при создании звукового усилителя важно понимать, что стандартная модель имеет два входа и один выход. Мы рассмотрим далее изготовление такой модели стерео звукового усилителя, которая и выходов имеет два

Такое изменение конструкции необходимо, чтобы распределить полученный сигнал на правый и левый выходной динамик.

Посмотрите еще здесь!

• Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)

• Что такое акустический выключатель: устройство, работа, виды и особенности устройства (100 фото)

• Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)

Микросхема такого звукоусилителя должна иметь не меньше шести выводов. Одна пара нужна для подключения к усилителю блока питания.

Вторая пара — это входная пара для получения сигнала на микросхему. И третья пара — это выходы для получения звука через динамики.

Но в большинстве своем все выглядит иначе и выводов в микросхеме гораздо больше для создания обмоток. Рассмотрим, из чего можно собрать простой усилитель звука.

Как правильно травить плату?

Для изготовления усилителя своими руками необходимо нанести на плату все используемые дорожки под радиодетали. Выполнить эту работу можно при помощи маркера CD, а после травить плату хлорным железом. К сожалению, хлорное железо имеет высокую стоимость, поэтому многие заменяют его приготовленным самостоятельно раствором из поваренной соли и медного купороса.

Пропорции приготавливаемой смеси:

1. Кухонная соль – 200 грамм.
2. Медный купорос – 100 грамм.
3. 1 литр тёплой воды.

Размешав все компоненты опустите в ёмкость обезжиренные и чистые гвозди или металлические изделия.

Далее вам понадобится компрессор от аквариума, который активизирует реакцию. Кладём в ёмкость плату и выдерживаем около 20 – 30 минут.

Собираем усилитель

На первоначальном этапе выполняется установка используемых радиодеталей на печатной плате. Учитывайте полярность и мощность всех используемых компонентов. Данную работу выполняйте в полном соответствии с имеющейся схемой, что позволит избежать опасности появления короткого замыкания.

Завершив сборку платы можно переходить к изготовлению корпуса. Размеры будущего усилителя зависят от габаритов платы и используемого блока питания. Вы также можете использовать уже готовые заводские корпуса от старых усилителей.

Можем порекомендовать вам изготовить корпус вручную из ДСП. В последующем вы можете с лёгкостью отделать изготовленный корпус шпоном или же самоклеящейся плёнкой.

Перед окончательной сборкой необходимо произвести тестовый запуск усилителя. Производится установка блока питания, платы и всех используемых составляющих. На этом работа по изготовлению усилителя своими руками полностью завершена, и вы можете наслаждаться качественным звуком.

Усилитель для колонок своими руками в машину

Данная схема предназначена для воспроизведения сигналов звуковой частоты с автомагнитолы, FM тюнера или другого электронного устройства. Переменный резистор на входе может быть регулятором громкости звуковоспроизводящего устройства. Предварительное усиление сигнала выполняется двухканальной микросхемой 548УН1А. В скобках указаны выводы для второго канала при изготовлении стереофонического тракта. Интегральная схема отличается малым уровнем шумов, большим диапазоном питающего напряжения (6-30 В) и малым током потребления. Фазоинвертор собран на двух германиевых транзисторах разной проводимости. Надёжные транзисторы старых серий можно заменить на более современные аналоги.

Сигнал с коллекторов фазоинвертора подаётся на базы полупроводников выходного каскада. Уменьшая ёмкость конденсатора С4 можно ограничить воспроизведение низких частот. Подбором резистора R4, на коллекторах выходных транзисторов, нужно выставить половину питающего напряжения. Мощные транзисторы монтируются на общем радиаторе. Входные цепи, поступающие на вход интегральной микросхемы, следует обязательно экранировать. При установке устройства на автомобиль необходимо учитывать правильное подключение общего провода. «Земля» выполняется толстым и, как можно более коротким, проводом.

Усилитель звука для автомобиля своими руками можно выполнить по мостовой схеме. Он не содержит дефицитных деталей и предназначен для высококачественного воспроизведения звука в салоне автомобиля.

Конструкция получает питание от бортовой сети и обеспечивает выходную мощность 12 ватт на нагрузке 4 Ом. Ёмкости конденсаторов С4 и С5 должны быть порядка 2000,0 Мкф. В этом случае блок будет воспроизводить полосу частот от 25 Гц до 18 кГц, при коэффициенте нелинейных искажений не более 0,3%. Кремниевые диоды задают ток покоя выходных транзисторов. В цепи питания стоит предохранитель и дроссель. Это однослойная намотка проводом ПЭВ диаметром 1 мм на ферритовом стержне длиной 20 мм и диаметром 8 мм. В схеме использованы следующие радиодетали:

• DA1.1 – DA1.2 – К548УН1А
• VD1 – VD8 – КД521А
• VT1 – VT7 – КТ503А
• VT2 – VT8 – КТ502А
• VT3 – VT5 – КТ819А
• VT4 – VT6 – КТ818А

Резисторами R2 и R3 изменяется глубина отрицательной обратной связи. Эту операцию можно выполнять на слух.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала. Открыть в полном размере

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр	Значение
Uпит	6-18 В
Iвых	7,5 А
Iпокоя	230 мА
Pвых	4х25 Вт
Rвх	30 кОм
Коэффициент усиления	26 дБ
Полоса частот	20-20000 Гц
Коэффициент гармоник	0,05 %
Rнагр	4 Ом

Назначение выводов

Номер вывода	Назначение
1	Напряжение питания
2	Выход 1+
3	Общий
4	Выход 1-
5	Выход 2-
6	Общий
7	Выход 2+
8	Напряжение питания
9	Диагностика
10	Вход 1
11	Вход 2
12	Общий сигнальный
13	Вход 3
14	Вход 4
15	Выбор режима
16	Напряжение питания
17	Выход 3+
18	Общий
19	Выход 3-
20	Выход 4-
21	Общий
22	Выход 4+
23	Напряжение питания

Усилитель для компьютерных колонок своими руками для чайников

При просмотре фильмов или прослушивании музыки мощности стандартных динамиков нам часто не хватает. Ниже мы подробно расскажем, как можно вручную создать усилитель динамика. При создании усилителя следует учитывать мощность внешних динамиков, которая составляет не более двух ватт, и сопротивление обмоток, равное четырем Ом.

Для сборки устройства потребуются следующие комплектующие:

• печатная плата;
• блок питания на 9 вольт;
• микросхема серии TDA;
• рамка;
• конденсаторы: два неполярных по 0,2 мкФ, полярные 100 мкФ, полярные 220 мкФ, полярные 470 мкФ;
• постоянный резистор. 10 Ом 4,7 Ом;
• кнопка — переключатель;
• входной разъем.

Инструкция по созданию

Процесс сборки усилителя для компьютера напрямую зависит от выбранной вами схемы

Важно только оставить место на корпусе для решеток радиатора. Они важны, так как позволяют воздуху из окружающей среды охлаждать микросхемы

• Первым шагом будет установка радиодеталей на печатную плату, соблюдая полярность.
• Собираем тело. При сборке корпуса предусмотрите место для решеток радиатора и других дополнительных деталей. Кейс может быть создан вами или приобретен в готовом виде. Также можно установить карту в корпус.
• Для устранения неполадок включите устройство в тестовом режиме.
• Собираем усилитель. Для этого подключитесь к источнику питания.

Собрать дома усилитель динамика любого типа — посильная задача, с которой справится любой начинающий радиолюбитель. Простота заключается в том, что для начала сборки достаточно приобрести необходимые материалы для последующей сварки. Поэтому вам просто нужно просмотреть все возможные и доступные схемы и выбрать ту, которая подходит именно вам. Главное преимущество — это экономия. Ведь покупка такого устройства в магазине обойдется намного дороже.

Пошаговое руководство по изготовлению

Работы по изготовлению звукового усилителя ведутся в соответствии со следующей инструкцией. Как сделать усилитель динамика:

• Если в работе будет использоваться не покупная макетная плата, а самодельный модуль, в первую очередь следует позаботиться о его конструкции. С помощью обычной кисти и краски на плате рисуются следы, соответствующие топологии выбранной схемы. Учтите, что в выкройке не должно быть пересекающихся бороздок.
• Картон сушат, а затем погружают в предварительно разбавленный раствор хлорида железа. Форма должна быть гравирована долго, от нескольких часов до суток. В том случае, если раствор хлорного железа нагреть, время травления займет намного меньше, но качество защитного слоя также снизится.
• На плате при помощи дрели просверливаются отверстия под выбранные радиоэлементы.
• Пазы на плате залиты припоем. Далее следует установка радиодеталей, установку которых необходимо проводить в строгом соответствии с выбранной схемой. После предварительной сборки все детали герметизируются.
• Радиатор устанавливается на плоскости подложки платы.
• Паяльная станция соединяет провода, ведущие к аудиовыходу.
• Колонки подключены к практически собранному усилителю.
• Сигнал вводится с помощью обычного плеера или смартфона.
• Подается питание и выполняется финальное испытание собранного усилителя.

Сам усилитель решил собрать по схеме Холтона

Схема принципиальная Холтона

Сборка начинается с установки резисторов, затем устанавливаются мощные резисторы, диоды, конденсаторы и малосигнальные транзисторы. Следует быть внимательным при установке полярных элементов. Неправильное подключение может привести к неработоспособности устройства или выходу одного, или более элементов, при включении схемы.

С помощью крокодилов закрепите щупы прибора на выводах одного из мощных резисторов 0,22 Ом. Медленно вращая движок резистора P1, установите на резисторе 0,22 Ом 18 мВ, это и будет установка тока в 100 мА на один транзистор. Теперь проверьте напряжение на всех остальных резисторах, выберите один на котором напряжение наибольшее. Настройте резистором P1 на нем напряжение 18мВ.Теперь подключите сигнал генератор на вход и осциллограф на выход. Убедитесь в том, что форма сигнала свободна от искажений. Если у вас нет этих приборов, подключите нагрузку и на слух получайте хорошее качество. Звук должен быть чистым и динамичным. Защита АС аналогична первой. Питание 24 вольта от отдельной обмотки трансформатора.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.
