Как сделать подрамник раздатки на «ниву» своими руками

Содержание:

Трансмиссия «Нивы», её недостатки, причины излишней вибрации, возникновения шума в салоне
Местоположение и функции раздаточной коробки
Тюнинг панели приборов Нивы 2121
Технология изготовления и установки
Рама на Ниву (все темы про раму здесь)
- Шевроле Нива::Ремонт рамы Chevrolet Niva — цены.
Заказ: подрамник под раздаточную коробку
- Автомобиль: Лада 4х4 Нива
Технология изготовления и установки
- Инструменты и материалы
- Как сделать своими руками
Технология изготовления и установки
Установка защиты картера на Нива 21214
Как крепится
Варианты сборки

Трансмиссия «Нивы», её недостатки, причины излишней вибрации, возникновения шума в салоне

Как сделать сабвуфер своими руками в машину: чертежи, фото, видео «Нива» была спроектирована и выпущена на конвейер в 1973 г. По тем временам очень передовая машина. Фактически в том кузове, в котором мы ее видим, она была разработана всего за два года.

В своем первоначальном виде она имела оригинальную трансмиссию, т.е. КПП и РКПП были одним целым, тем самым её конструкция исключала вибрацию. При креплении переднего редуктора к двигателю не было необходимости в переднем кардане, в место него был установлен жёсткий вал, КПП и РКПП были объединены, а в месте с двигателем трансмиссия представляла собой моноблок. Машина получилась неплохой и комфортной, но требовала больших затрат при подготовке к серийному производству.

Было предложено унифицировать машину с ВАЗ 2101. За основу трансмиссии взяли КПП ВАЗ 2101. Спроектировали и установили отдельно РКПП, между собой их соединили ШРУС-валом, появился передний кардан гораздо короче заднего, к тому же они расположены не под равными углами, что вызывает пульсирующую раскачку РКПП. КПП и РКПП разместили на жёстких резиновых опорах закрепленных на кузове, что не может дать их соосности.

Передний редуктор, прикрепленный к двигателю, не имеет продольно-вертикального хода, из-за этого возникает закисание «шлицевой» переднего кардана. Прямые и обратные реактивные моменты, вызванные ускорением и торможением, создают трансмиссионные рывки, которые в последствии разбивают всю ходовую и трансмиссию. Все эти недостатки в итоге выливаются в нешуточную вибрацию трансмиссии, которая передаётся на кузов из-за чего в обычной «Ниве» при скорости в 80-90 км/ч не возможно разговаривать. О таких вещах как комфорт говорить не приходиться.

Возможно ли, устранить вибрационные недостатки, вызванные работой трансмиссии «Нивы»? Стандартными методами такими как: переделка крестовин карданных валов на шарниры равных угловых скоростей, попытка достижения идеальной соосности КПП и РКПП, установка третьей опоры РКПП на стандартной «Ниве» не дает желаемого результата.

Местоположение и функции раздаточной коробки

Ремонт раздатки на ниве 21213, как отцентровать, регулировка своими руками

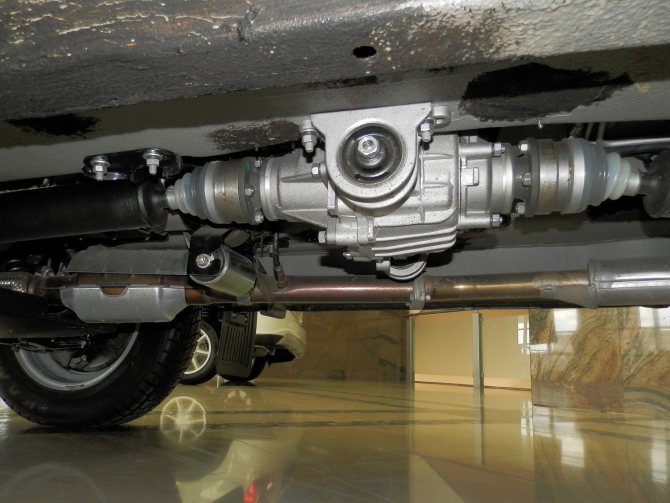

Раздаточная коробка прикрепляется прямо к днищу автомобиля. Но прибор сильно вибрирует в процессе движения. Поэтому необходима хорошая фиксация.

Раздаточная коробка выполняет следующие функции:

Распределение крутящего момента между ведущими мостами так, чтобы проходимость машины была высокой без возникновения циркуляций мощности.
Усиление крутящего момента колес при большом сопротивлении. Например, на неровных или крутых дорогах.
Обеспечение стабильного движения автомобиля на низкой скорости.

Тюнинг панели приборов Нивы 2121

Как сделать у образный манометр своими руками. как сделать своими руками манометр для измерения давления топлива. видео

По традиции отечественные конструкторы разрабатывали Ниву не как роскошь, а как средство передвижения, и оснастили панелью приборов, которая выглядит уныло и печально. Существует множество советов, как довести ее до ума своими руками. В этом случае она преобразится, но функциональность ее останется на прежнем уровне. Поэтому лучший тюнинг панели Нивы 2121 – ее полная замена.

А еще интересно: Как прокачать тормоза с АБС (ABS), пошаговая схема

Хорошим вариантом станет установка комбинации электронных приборов Flash. Это футуристический дизайн, дополненный рядом функциональных особенностей:

Стрелки заменены на светодиодные дуги
Показания уровня масла и топлива посредством шкал и цифровых значений
Встроенный маршрутный компьютер с отличным углом обзора
Наличие диагностического сервиса
Возможность обновлять версии ПО, путем простой подзагрузки новой сборки на место старой без демонтажа панели

Технология изготовления и установки

Как сделать каракат из мотоблока своими руками

Для самостоятельного изготовления подрамника на раздаточную коробку автомобиля «Нива» потребуется определённый набор инструментов и материалов. Идеальным вариантом стало бы выполнение работ с помощью фрезерного станка, но за его неимением придётся использовать всю нашу природную смекалку и запастись большим терпением.

Инструменты и материалы

Кроме обязательных средств защиты для рук и лица (прочных перчаток, очков или маски), понадобится комплект инструмента:

большая и малая УШМ (болгарка);
мощная электрическая дрель;
угловая линейка;
штангенциркуль;
кернер;
молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

стальной лист 4 мм — 525х350 мм;
уголок 35х35 мм — 700 мм;
уголок 70х50 мм — 400 мм;
уголок 70х70 мм — 400 мм;
швеллер №16 – 730 мм;

болт М8 – 10 шт.
болт М10 – 4 шт.
болт М12х1,5 – 4 шт.
болт М12х1,25 – 4 шт.

Подготовив всё необходимое для работы оборудование, следует внимательно изучить чертежи основных элементов подрамника, чтобы избежать возможных конструктивных ошибок, а также исключить перерасход материала.

Как сделать своими руками

Согласно чертежам подрамника выполняем заготовки элементов конструкции, которые будут подвергаться дальнейшей обработке — отрезаем швеллер, уголок и защитную пластину нужного размера.

Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

Швеллер, прошедший полный цикл обработки

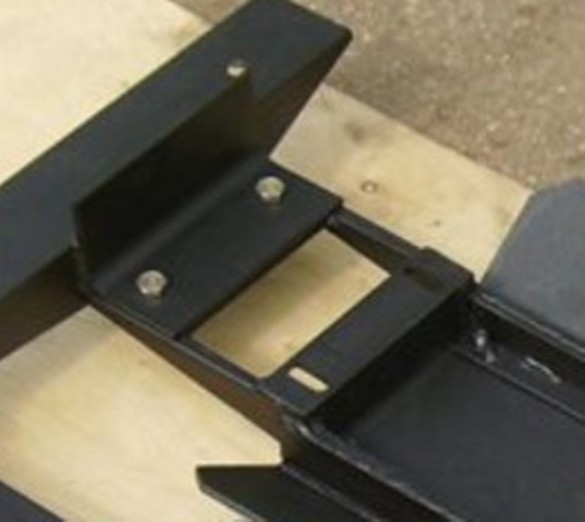

Пример монтажа уголков крепления подрамника к лонжерону

Пример крепления защитной пластины

Способы усиления конструкции

Эксплуатация автомобиля «Нива» в экстремальных условиях требует усиления прочности конструкции подрамника на раздаточную коробку. Есть несколько способов решения этого вопроса:

Изменение профиля боковых частей швеллера, делающее его более низким.
Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Все мероприятия, связанные с монтажом подрамника на автомобиль «Нива», необходимо проводить, установив машину на смотровой яме или подъёмнике. После самостоятельной сборки элементов конструкции, готовую деталь нужно обработать грунтовкой или противокоррозионной краской. Дав покрытию хорошенько просохнуть, можно приступать к установке устройства.

Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Для полного понимания технологии изготовления и монтажа подрамника на «раздатку» автомобиля «Нива» предлагаем просмотреть видеообзор этапов работы.

Рама на Ниву (все темы про раму здесь)

шевроле нива рамная или нет. В разделе Прочие Авто-темы на вопрос НА Chevrolet Niva есть рама???)) Как на внедоржниках типа УАЗ или крузеров?? заданный автором Ёергей Аноним лучший ответ это нивы не имеют рамы.

Ну а вообще чудес не бывает. Вы не заметили одно но — это не внедорожник, не получилось Даже на универсал повышенной проходимости не тянет по причине малого объема багажника. Однако реалии далеко не столь радужны. Эт тока мое мнение.

Шевроле Нива::Ремонт рамы Chevrolet Niva — цены.

Очень часто при обсуждении внедорожников к ним предъявляются требования, оторванные от конкретного способа эксплуатации. Да, это примерно как-то так. В то время как разные способы эксплуатации автомобиля предполагают иногда кардинально разные требования. Как вы, наверное, знаете, я сам — начинающий нет, правда! И дальше вы увидите, почему. Внедорожник должен быть мостовым. Основная прелесть цельного переднего моста — это его физическая прочность.

Грубо говоря, сломать передний мост сложнее, чем палку ШРУСа на независимой подвеске. Однако практика показывает, что первыми при движении по бездорожью страдают не мосты и не привода колёс, а рулевое управление. Из собственного опыта могу сказать, что на Ниве в первую очередь гнётся рулевая сошка, а на Патриоте — рулевые тяги, расположенные перед мостом.

При этом на Ниве очень существенно нарушается сход- развал, а вот привода и рычаги остаются в целостности. Прежде, чем сюда понабегут диванные джипперы, могу сказать, что мне приходилось на Драйве встречать посты с погнутыми рулевыми и на американских джипах. К тому же, лично мне доставляет массу неудобств наличие моста сзади.

У меня там тяга Панара, которая допускает боковые смещения моста при движении по грейдеру или пересечёнке. Как люди ездят по грейдерам на двух мостах, мне даже представить страшно. Недаром и на Ниве, и на Паджеро спорте, и на других серьёзных внедорожниках спереди всё-таки поставили пружины. Полный размер Карельский грейдер. Такую дорогу моя Нива просто ненавидит. И, думаю, вряд ли доведётся. Пыльник рвал, да, но я езжу без чехлов на пыльниках, так что винить надо, в первую очередь, себя любимого.

Ещё одна особенность независимой передней подвески проявляет себя в сочетании с малой массой автомобиля: Если вы спросите, поменял бы я задний мост на независимую подвеску со ШРУСами, я вам отвечу, что да, скорее всего поменял бы. Внедорожник должен быть рамным. С рамой напрямую связаны два параметра автомобиля — его вес и его физическая прочность на удар. Рамные внедорожники — как правило, очень тяжёлые. Единственный рамный внедорожник, который легче Нивы — это пресловутый Джимни.

Всё остальные машины может, за каким-то исключением, которого я просто не знаю — тяжелее. У Нивы лонжероны идут вдоль всего кузова, создавая своего рода «интегрированную раму», достаточно прочную для веса этого автомобиля. Вопреки широко распространённым мифам, машину при движении по бездорожью «винтом» не скручивает, и все двери закрываются нормально, включая заднюю.

Хотя металл немного играет, и это ощущается, но машина из-за этого не разваливается на отдельные болтики. А вот вес автомобиля очень, очень критично сказывается на его проходимости. Скажем, у Шевроле Нивы есть лишние килограмм массы. Откуда они там взялись, я не знаю, я просто привожу цифры. Из-за этого Шевик едет уже не так бодро, в особенности, если дело касается крутых подъёмов.

Вообще, подъемы — это бич всех рамных внедорожников. Они просто не могут поднять собственную массу по скользкому грунту. Возникает ситуация, когда машина не сидит на мостах, но буксует всеми колёсами. Тогда возникает необходимость установки на машину очень злых «шестерёнчатых» шин, дизельного двигателя, который типа не буксует и так далее. Этот подъем стоковой Ниве дался нелегко, но больше никто подниматься не рискнул. У Нивы такой проблемы нет, она всегда легко поднимается на подъемы, если её двигатель исправен, а резина соответствует погодным условиям.

Именно из-за огромной массы при просмотре видео на Ютубе у меня всегда возникает вопрос «боже, как ТАМ можно было засесть? Ну и вживую я также наблюдал ситуацию, при которой две Наварры вкопались по весне в грунт, а я совершенно спокойно перемещался вокруг них.

Заказ: подрамник под раздаточную коробку

Автомобиль: Лада 4х4 Нива

Любому обладателю автомобиля Лада 4х4 Нива знакомы вибрации. КПП, раздатка, резиновая муфта, два кардана — всё это создает не с чем не сравнимое вибро-звуковое сопровождение при езде. Кто-то мирится и привыкает, списывая на то, что он купил не Гелендваген, а Ниву, а кто-то ищет выходы и способы решения этой проблемы.

Эксплуатируя машины 5-ти 10-ти лет «отроду» Свыкаешься с вибрациями, сетуя на возраст машины итп. Владея же машиной «с нуля» хочется провести ряд благородных экспериментов и достичь тишины и комфорта.

Скажу сразу, что это только один из пунктов по устранению вибраций, полностью это не спасет от них. Если эта статья будет Вам полезна и понравится, напишу про другие доработки нашей любимой Нивы.

Также я должен Вам сказать, что это не самый дешевый подрамник для Нивы, но на мой взгляд лучший, так как он исключает сверловку и сварку лонжеронов и изначально заявлен как продукт для устранения вибраций, крепится на штатные места и практически не влияет на дорожный просвет. Единственным же серьезным можно считать цену, но на мой взгляд цена оправдана.

Достоинства данного подрамника:

· Устраняет вибрацию, за счет отвязки трансмиссии (КПП, РК) от кузова, с помощью дополнительных эластичных опор.

· Соединяет КПП и РК в единый блок, при котором раздатка находится в оптимальном положении.

· Увеличивает ресурс трансмиссии за счет исключения взаимного смещения КПП и РК (разгружается промежуточный вал и подшипники КПП и РК).

· Исключает характерные для Нивы удары при троганье и переключение передач.

· Простая установка не требует дополнительных работ с кузовом (сварки, сверления).

· Не уменьшает клиренс.

Как всегда, предоставлю Вам вариант для изготовления подрамника самостоятельно. Смотрите чертежи, делайте, но по моему мнению это вариант, который не стоит того.

Для установки любого подрамника для Нивы Вам понадобится яма, домкрат и кучу мелкого инструмента. Весь процесс сборки занимает пол дня.

Подписывайся на канал, ставь лайк, пиши комментарии поговорим!

http://korchim.ru/biblioteka/kuzov/podramnik-na-nivu.htmlhttp://autoclub.tomsk.ru/forums/viewtopic.php?t=358http://expertniva.ru/kuzov/kak-sdelat-podramnik-na-nivu-svoimi-rukami.htmlhttp://pol-z.ru/delaem-podramnik-na-nivu-svoimi-rukami-po-chertezham/

Технология изготовления и установки

Инструменты и материалы

большая и малая УШМ (болгарка);
мощная электрическая дрель;
угловая линейка;
штангенциркуль;
кернер;
молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

стальной лист 4 мм — 525х350 мм;
уголок 35х35 мм — 700 мм;
уголок 70х50 мм — 400 мм;
уголок 70х70 мм — 400 мм;
швеллер №16 – 730 мм;

болт М8 – 10 шт.
болт М10 – 4 шт.
болт М12х1,5 – 4 шт.
болт М12х1,25 – 4 шт.

Как сделать своими руками

Технология изготовления и установки

Инструменты и материалы

большая и малая УШМ (болгарка);
мощная электрическая дрель;
угловая линейка;
штангенциркуль;
кернер;
молоток.

Технология самостоятельного изготовления подрамника для «раздатки» требует наличия следующих материалов:

Изделия металлопроката:

стальной лист 4 мм — 525х350 мм;
уголок 35х35 мм — 700 мм;
уголок 70х50 мм — 400 мм;
уголок 70х70 мм — 400 мм;
швеллер №16 – 730 мм;

Соединительные элементы:

болт М8 – 10 шт.
болт М10 – 4 шт.
болт М12х1,5 – 4 шт.
болт М12х1,25 – 4 шт.

Как сделать своими руками

Обрабатываем базовую кромку швеллера, от которой будут «отталкиваться» все размеры. С помощью болгарки выпиливаем окна, выполняя надрезы большой УШМ в продольном направлении, а малой — в поперечном. Резы должны заканчиваться за 8 мм от края верхней полки детали, так как это расстояние равно толщине стенки боковины в месте соединения элементов. Вырезав окна, приступаем к оформлению контура боковин, обязательно снимая фаски. Выполняем отверстия для болтов согласно чертежу детали.

Швеллер, прошедший полный цикл обработки
Из уголка 70х70 и 70х50 монтируем систему крепежа подрамника к лонжеронам, заранее оснастив элементы отверстиями под болтовые соединения (М12х1,5) согласно чертежам устройства.

Пример монтажа уголков крепления подрамника к лонжерону
Болтами М8 крепим стальной защитный лист к нижней части подрамника на уголок 35х35. Отметим, что отверстия в полках уголков и теле боковин швеллера обязательно должны быть резьбовыми. Вырезаем в пластине окна для слива масла (под сливной пробкой), а также отвода грязи из пространства между боковинами подрамника.

Пример крепления защитной пластины

Способы усиления конструкции

Изменение профиля боковых частей швеллера, делающее его более низким.
Установка дополнительных уголков, приваренных к боковым полкам. Рамка, которая получится внутри швеллера, позволит обрезать деталь, уменьшив высоту подрамника и увеличив его прочность.
Усиление защитной пластины уголками, которые монтируются к лобовой части подрамника и кронштейну опоры КПП.

Способы усиления конструкции подрамника

Установка готового подрамника

Примерим конструкцию по месту, отметим на лонжеронах точки её крепления и просверлим в них сквозные отверстия (по два с каждой стороны).
Ослабим штатное крепление «раздатки», закрепим подрамник четырьмя болтами М12х1,25, вставив усиливающие пластины со стороны салона и затянув гайки до упора.
Демонтируем кронштейн подвески раздаточной коробки с одной стороны, перевернём его, установим на подрамник и закрепим болтом, слегка наживив гайку. Проделаем аналогичные действия со вторым креплением.
Центрируем «раздатку», перемещая её для поиска положения, в котором фланцы валов окажутся на одном уровне, параллельно днищу кузова и с минимальным зазором. В процессе регулировки используем ранее снятые прокладки под кронштейны крепления агрегата.
Полностью затягиваем гайки на болтах крепления подвески раздаточной коробки.

Установка защиты картера на Нива 21214

Поставить защитную пластину может даже автолюбитель с минимальными знаниями механики и устройства автомобиля. Единственная необходимость – наличие смотровой ямы или подъемника. Даже при учете высокого клиренса Нивы установить защиту «с пола» крайне тяжело.

При выборе новой защиты важно точно знать год выпуска и объем двигателя. Это нужно для того, чтобы совпали точки крепления

После покупки весь процесс занимает минимум времени:

После постановки авто на яму или подъемник лучше вымыть днище и двигатель и дождаться высыхания.
Демонтировать штатную деталь, если она присутствовала в комплектации.
Произвести контрольные замеры на попадание штатных креплений и новой детали.
Если все совпадает, вначале ставится защита на двигатель сразу за бампером (точки фиксации и их количество зависят от модели авто и самой пластины). После, если деталей две, устанавливают «броню» днища и коробки передач.
Проверяются все крепления и качество подгонки новой детали.

Читать дальше: Какого класса киа рио 2017 Как видно, проблем возникнуть не должно, если детали подобрали четко по модели Нивы. С установкой легко справляется один человек.

Как крепится

Обычно подрамник делается в виде сваренного из металлических профилей каркаса. Для облегчения конструкции может использоваться аллюминий. Крепление осуществляется с помощью следующих деталей:

длинные шпильки и гайки
болты
сайлентблоки

В зависимости от типа транспортного средства, может быть установлено несколько подрамников, в зависимости от того, какой элемент относительно части кузова следует закрепить. Средний используется для раздатки и поддержки коробки переключения передач. Задний защищает редуктор моста. передний необходим для более надежной фиксации двигателя.

Форма используемых подрамников различается в зависимости от вида:

квадратный
Н-образный (могут быть разные модификации со смещенными элементами)
в виде крестовин

А еще интересно: Устройство и ремонт раздаточной коробки ВАЗ 2121 Нива Подрамник обладает большим рядом достоинств. Он усиливает лонжероны, укрепляя конструкцию авто. При установке в передней части авто он поглощает вибрации от двигателя. При установке в средней части образуется дополнительная защита раздатки и КПП от ударов. Может быть использован в качестве каркаса для крепления дополнительных устройств.

Но при этом и существует ряд недостатков.

При использовании подрамника увеличивается жесткость кузова. Это хороший показатель для авто, используемых на бездорожье. Но на трассе это может повлиять на безопасность пассажиров в результате аварии, так как уменьшается площадь деформации кузова и сила удара возрастает многократно. Установка самодельной конструкции может быть произведена с ошибками, вследствие чего она может стать громоздкой и значительно снизит дорожный просвет.

Чтобы сделать подрамник на Шевроле Ниву необходим следующий набор инструментов: молоток, керн, линейка, сварочный аппарат и УШМ.

Так же понадобиться некоторое количество материалов:

стальной уголок 6*6 и длиной 1,5 метра
2 пластины 25*25 и 2 пластины 10*20 толщиной 5мм.
металлический профиль 40*20 длиной не менее 1,5м
4 болта 12*1,25 и 4 болта на 10

Сперва измеряется расстояние на месте крепления подрамника к лонжеронам, чтобы просверлить отверстия. Необходимо сделать по 2 с каждой стороны для монтажа. Шляпки болтов, которыми будет осуществляться крепление со стороны салона нужно приварить чтобы избежать прокручивания.

Гайки крепления раздатки необходимо ослабить, чтобы монтировать подрамник. После монтажа необходимо их снова хорошо затянуть. Кронштейн раздатки должен быть прикреплен к подрамнику. Коробку необходимо выставлять таким образом, чтобы фланцы ведущего и промежуточного вала вставали в один уровень.

При правильно произведенном монтаже сразу же проявятся изменение в управлении и чувствительности подвески.

Варианты сборки

Первым делом нужно провести замеры расстояния для деталей. Используя чертежи подрамника, собираем детали конструкции по полученным замерам.

Вот три варианта сборки:

Простой вариант каркаса по типу «Нива-комфорт», где понадобится всего 5 основных деталей и парочка креплений для них.
Он собирается из пяти кусков швеллера в форме квадрата с дополнительной армировочной планкой. Концы четырех деталей загибаются внутрь каркаса и в них просверливаются отверстия для болтового соединения.
Между собой части каркаса можно сварить или соединить болтами.
Более сложная конструкция состоит почти из десятка деталей и собирается по трем чертежам.
В этом самодельном варианте за основу взят один широкий швеллер, в котором будет отверстие ровно для раздатки. По бокам от швеллера размещаются крупные уголки, а на концах, полочки из уголков поменьше. Все детали соединяются исключительно болтовым соединением.
Такая конструкция хорошо защищает дно машины, но для производства вручную более трудоемкая. Большим достоинством именно этого варианта, является установка защита картера двигателя, которую можно подсоединить к подрамнику, кроме того, улучшается защита всех деталей вокруг.
Самый простой вариант, не требующий даже схем — взять 4 швеллера и 4 уголка. Собирается подрамник на ниву таким образом:

две детали размещается вдоль, а две поперек, чтобы в образованный квадрат вмещалась раздатка;
все детали соединяются между собой болтами М10 по 1 штук на каждое пересечение;
к концам продольных деталей приварить уголки, чтобы сделать место для соединения с дном Нивы, просверлить в уголках отверстия для болтов.
