Что такое грм в автомобиле

Как установить метки на 8-клапанном моторе?

Допустим, что все подготовительные работы проведены. Ремень генератора снят и осмотрен на наличие повреждений, правая сторона поднята и демонтировано колесо, выкручен болт шкива коленчатого вала. Другими словами, доступ к ремню ГРМ открыт полностью. Теперь главное – сделать все действия правильно.

Первым делом снимите ролик, используя ключ на 17, да не потеряйте шайбу, которая находится под ним. С ее помощью проведена регулировка положения относительно ремня. Теперь можно снять старый ремень, поставить новый ролик. После этого просто установить новый ремень, если не были затронуты шкивы.

Но если все делать по «книжке», то нужно перепроверить, совпадают ли метки, а для этого нужно знать в общих чертах газораспределительный механизм ВАЗ. Ориентироваться нужно на две отметки – на распределительном вале и на маховике. Первая устанавливается напротив пластинки, которая находится на ГБЦ со стороны лобового стекла. Вторую вы сможете увидеть после того, как извлечете резиновую заглушку из картера сцепления. На поверхности маховика находится метка, ее нужно установить четко в середине прорези пластины, которая прикреплена к блоку двигателя. Прокрутка коленвала осуществляется при помощи ключа на 19. Им крутите болт на шкиве коленчатого вала.

Что такое ГРМ?

Прежде чем разобрать, как переводится и расшифровывается аббревиатура ремня ГРМ, рассмотрим, для чего предназначен газораспределительный механизм двигателя в машине и его принцип работы. ГРМ представляет собой распределительное устройство силового агрегата автомобиля, использующееся для дозировки цилиндров установленным количеством горючей смеси. Процедура дозирования при этом осуществляется в определенные временные промежутки.

Устройство и принцип действия

Сам узел представлен головкой блока цилиндров мотора машины, на которой устанавливаются все конструктивные компоненты системы — клапаны, втулки, посадочные седла, пружины, рокера, распредвал, а также корпус подшипниковых устройств. В зависимости от особенностей и типа силового агрегата узел может подавать воздух в цилиндры как с горючим, так и отдельно.

Клапаны устанавливаются в специально предназначенных для их монтажа втулках, расположенных в головке БЦ. Они крепятся благодаря так называемым тарелкам, пружинным элементам и стопорным деталям. Сверху монтируются рокера с возвратной пружиной. Также здесь есть рабочая поверхность, по которой скользят кулачки распределительного вала, издавая при этом минимум посторонних звуков. Верхней конструктивной составляющей является распредвал, установленный в подшипниковые устройства. На более старых авто он монтируется в корпус вкладышей.

Устройство ремня ГРМ

Принцип действия начинается с момента вращения звездочки распредвала, которая запускает определенный такт. В результате в работу вступает сам вал. На нем в определенном порядке имеются кулачки, которые должны соответствовать такту.

Когда при запуске силовой агрегат начинает работать с первого цилиндра, то кулачок 1 бьет по рокеру. Последний преодолевает усилие пружинной детали и опускает клапан в самый низ. В результате вращения кулачок соскакивает с поверхности рокера, и тот под давлением пружинки перемещается в изначальное положение. Это приводит к возвращению клапана, который в итоге закрывает камеру сгорания. Аналогично происходит с другими цилиндрами.

Поэтому в качестве привода газораспределительного механизма применяется коленчатый вал.

Из ролика канала «Сделано в гараже» можно узнать о последствиях обрыва ремня ГРМ.

Виды

Газораспределительные механизмы могут отличаться между собой по месту нахождения распредвала в машине:

1. Распредвал установлен внутри ГБЦ, а клапана — на верхней части головки. Это позволяет элементам запускать движение так называемых коромысел и штанг-толкателей. Основное достоинство такого механизма заключается в простоте конструкции и надежности системы в целом. Минус — высокая инерционность, в результате чего силовой агрегат не способен быстро набирать обороты, что приводит к потере мощности.
2. Клапаны могут располагаться в нижней части тарелками вверх. Распределительный вал устанавливается внизу, привод идет от него. Достоинство этого механизма заключается в отсутствии шума. Основной недостаток — сложная по конструкции топливная система. В результате слабого насыщения камеры сгорания топливовоздушной смесью снижается мощность двигателя.
3. Распредвал может быть установлен непосредственно в головке блока цилиндров с клапанами. Элементы располагаются по бокам от распределительного вала и начинают работать в результате воздействия коромысел, находящихся на одной оси. Эти детали раскачивают кулачки на распредвале. Минусом таких устройств является высокая шумность, а также сложность регулировки зазоров клапанов. Кроме того, в месте контакта устройство работает под высокой нагрузкой.
4. В некоторых силовых агрегатах распределительный вал устанавливается над клапанами, а тарелки этих элементов расположены снизу. Сам вал в таких моторах приводит в действие клапаны посредством толкателей, находящихся в цилиндрическом корпусе. Основной недостаток такой конструкции заключается в низкой эластичности агрегата и сложности регулировки зазоров.

Причины поломок

Самыми распространенными поломками данного узла представляется обрыв или сбивание фазы. Это приводит к остановке работы двигателя, а также серьезным поломкам, требующим дорогостоящего ремонта. К числу наиболее вероятных причин поломок можно отнести чрезмерный износ, заклинивание помпы натяжителей или валов, а также недостаточный уровень натяжения.

Способы их устранения

Процедура устранения неисправностей значительно отличается и зависит от причины их появления. Чаще всего, ремень требуется натянуть до оптимального состояния, что можно сделать с помощью соответствующего механизма. Однако, при обрыве или других серьезных поломках, может потребоваться замена ГРМ.

Процедура довольно проста и предусматривает выполнение следующих действий:

1. Демонтировать переднее колесо для получения доступа к шкиву коленвала.
2. Снять ремень гидроусилителя руля, генератор, свечи и насосный механизм.
3. Извлечь шкив и правую опору ДВС.
4. Удалить изношенный ГРМ и установить на его место новый.

Далее, потребуется повторить все операции в обратно порядке, поочередно устанавливая на автомобиль демонтированные узлы. Благодаря простой конструкции, подобные манипуляции можно выполнить своими руками, значительно сэкономив на услугах специалистов.

Когда проверять ремень ГРМ?

Все зависит от конкретного автомобиля и условий его эксплуатации. Вот несколько важных правил, которые следует учесть:

1. Если машина на гарантии, то за состояние ремня ГРМ можно особо не переживать.

Но проблема в том, что некоторые производители дают очень короткую гарантию на сальниковые уплотнения. А потекший сальник, например, распредвала, окропит ремень ГРМ маслом, что выведет его из строя очень быстро. Так что можно «попасть» на сложный ремонт с гарантийным автомобилем.

2. Опыт эксплуатации в нашей редакции двух автомобилей с вазовскими моторами показал, что их ремни ГРМ не выхаживают заявленный ресурс. Два восьмиклапанных мотора вышли из строя именно в связи с обрывом ремня ГРМ. При этом ни одна из многих редакционных иномарок не отличилась обрывом ремня ГРМ. Например, на «реношном» двигателе Ларгуса ремень свободно отходил 120 000 км, и по результатам осмотра ресурс его не был полностью исчерпан. Так что, как это не печально, за ремнями на ВАЗовских моторах я бы приглядывал при каждом ТО, начиная со второго, а на иномарках это имеет смысл делать по достижении более чем половины расчетного пробега ремня. Вот только расчетный пробег очень разный. У некоторых автомобилей 60 000 км, а у других 150 000 км.

3. Имейте в виду, что первичный ремень ГРМ, то есть тот, что установили на конвейере, всегда (за исключением вазовских моторов) ходит дольше. Причина в том, что износ шкивов, по которым он работает, минимальный. Поэтому при установке второго и последующего ремней ГРМ контроль за состоянием шкивов должен быть соответствующим.

4. После замены ремня ГРМ желательно осмотреть его повторно через пару поездок,

чтобы убедиться, что вам досталось не контрафактное изделие, оценить, как идет приработка и не ослабло ли натяжение. И особенно внимательно следить за звуками от ременного привода.

5. Если автомобиль ездит мало, то ремень ГРМ все равно стареет. Ремень, подходящий к концу своего жизненного цикла (обычно не больше шести лет), следует осматривать почаще.

Последние пару лет хотя бы раз в год.

6. Стоит осмотреть ремень ГРМ после преодоления глубоких водных преград, а тем паче глубокой жидкой грязи.

Из-за таких джиперских подвигов возможно попадание глины даже под защитные кожухи ремня ГРМ. Ведь они никогда не делаются полностью герметичными.

7. На частоту осмотра ремня влияет удобство проведения этой операции. Например, у вазовских моторов осмотр довольно удобен, только надо не лениться и, проворачивая коленвал, осмотреть ремень по всей длине. Если осмотр ремня у какого-то автомобиля затруднен, то советую поискать на профильных форумах рекомендации бывалых автолюбителей,

которые зачастую находят варианты осмотра труднодоступного ремня, а то и делают специальное смотровое окошко, закрываемое заглушкой.

В каких случаях нужно менять ремень ГРМ

Замена ремня ГРМ в машине может быть плановой и аварийной. В первом случае действия осуществляются в соответствии с техническими требованиями. Когда в автомобиле установлен поддельный либо дешевый вариант газораспределительного механизма, может возникнуть и второй случай.

Бывает, что механизм используется, как говорится, «на износ». В этом случае быстро уменьшается период его работоспособности. Такое может возникнуть, если другие устройства, приводимые в движение ГРМ, либо отдельные части ременного блока работают неправильно.

Рассмотрим неисправности, которые могут спровоцировать замену газораспределительного механизма вне плана:

• Ремень ГРМ натянут неверно. В основном происходит его перетягивание, которое ведет к быстрому изнашиванию материала, он расслаивается, трескается. Если натяжение слабое, то возможен срыв зубьев. Во избежание таких неполадок нужно проводить проверку значения натяжки ремня газораспределительного механизма с определенной регулярностью. К автомобилям, у которых автоматическая система проверки, это не относится.
• Не проведена замена роликов вместе с ремнем. Большинство начинающих автомобилистов экономят и производят установку только нового элемента газораспределительного механизма. В данной ситуации устройство наверняка перестанет работать гораздо раньше, чем ему положено.

  На самом деле ролики внешне могут выглядеть хорошо, во время проверки вращаться в пределах нормы. Однако спустя немного времени у них случится «клин» и произойдет разрыв ремня. Следовательно, без замены роликов лучше не устанавливать ремень ГРМ. Вы знаете, какой результат вас ожидает.

  Исключение из данного правила – аварийная замена устройства, которая возникает в определенных ситуациях: масло либо техническая жидкость попадают на ремень газораспределительного механизма, возникают повреждения виде растрескивания либо расслаивания. Проще говоря, если установка нового механизма проводилась недавно и повреждения есть только у привода, то можно заменить лишь его.

  Однако помните, что теперь период работоспособности у ремня и роликов разный. К примеру, если комплект был рассчитан на 50 000 км, а аварийная ситуация произошла спустя 20 000 км, то можно вычесть эти километры из ориентировочного времени работы роликов.

  Другими словами, менять комплект нужно не через 50 тыс. км, как предписано, а через 30 тыс. км. Таким образом, можно не допустить клина роликов и, как следствие, обрыва ремня привода.

• Повышенная температура. «Цепь» ГРМ может потрескаться в результате каждодневного перегрева мотора. Значит, нужно взять на контроль работоспособность охлаждающей системы двигателя.
• Крышка привода газораспределительного механизма неисправна. Если такая неприятность случилась, то, вероятнее всего, устройство и все ближайшие элементы будут покрыты вредными для механизма веществами: грязью, водой, маслом и пр.

Ориентировочно менять ремень ГРМ нужно через 60 тыс. км. Также нужно учитывать, что время работоспособности устройства зависит и от различных неблагоприятных факторов.

Некоторые руководства по эксплуатации и ремонту автомобилей рекомендуют поменять ремень ГРМ через 70–80 тыс. км. Другие мануалы точно указывают, что замену следует проводить спустя 50–60 тыс. км. Однако автолюбители вывели практическое значение пробега, после которого нужно устанавливать новый комплект. Средний показатель колеблется в пределах 50 тыс. км, 60 тыс. км – это уже максимально допустимый параметр.

Что такое ГРМ в автомобиле?

ГРМ расшифровывается как газораспределительный механизм. Его назначение подавать в цилиндры воздушно-топливную смесь (ВТС) с определенной периодичностью, а также выводить из камер цилиндров отработанные газы. Вместо ВТС может поступать просто воздух, это зависит от конструкции двигателя в автомобиле. Мотор будет выполнять свои функции, если вовремя будут открываться и закрываться клапана и правильно ходить поршни в цилиндрах.

Газораспределительные механизмы различаются типом привода, идущего от коленвала. Он может быть цепным и ременным.

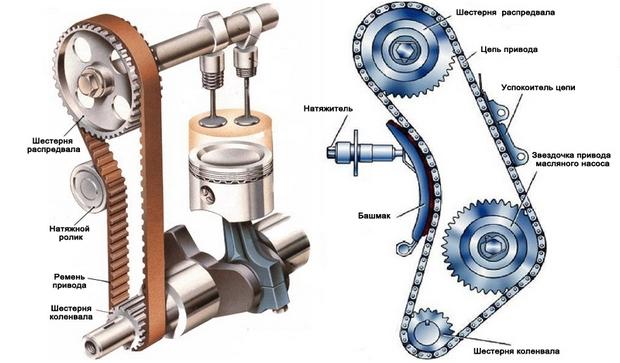

Виды привода ГРМ

Отличаются ГРМ расположением распределительного вала в автомобиле:

1. Клапаны могут располагаться сверху в головке цилиндра, а распределительный вал внутри блоков цилиндров. Благодаря клапанам приводятся в движение коромысла и штанги-толкатели. Преимуществом этой системы является простая конструкция и соответственно высокая надежность. Недостаток – большая инерционность, что не дает набирать высокие обороты, что снижает мощность.
2. При нижнем расположении клапанов, они располагаются снизу тарелками вверх. Распредвал размещается снизу и от него непосредственно идет привод. Плюс этой системы — малый шум и простота изготовления. Минус — в сложной системе топливной системы, из-за этого падает мощность, так как происходит слабое насыщение камер качественной ВТС.
3. Разновидностью ГРМ являются двигатели, в которых распределительный вал находится в головке цилиндров вместе с клапанами. Существуют моторы, в которых клапаны находятся с двух сторон от распредвала и приводятся в действие коромыслами, нанизанными на одну ось. Коромысла раскачивают кулачки на распределительном валу. К недостаткам системы относится высокая шумность и сложность настроек клапанных зазоров, а также большая нагрузка в местах контактов.
4. Есть системы, где распредвал расположен над клапанами, тарелки которых находятся снизу. При такой конструкции распределительный вал двигает клапана с помощью толкателей цилиндрического типа. Недостаток системы в низкой эластичности двигателя и сложности настройки зазоров для клапанов. Эти системы, в свою очередь, делятся на два вида по количеству клапанов, приходящихся на один цилиндр: два и четыре.

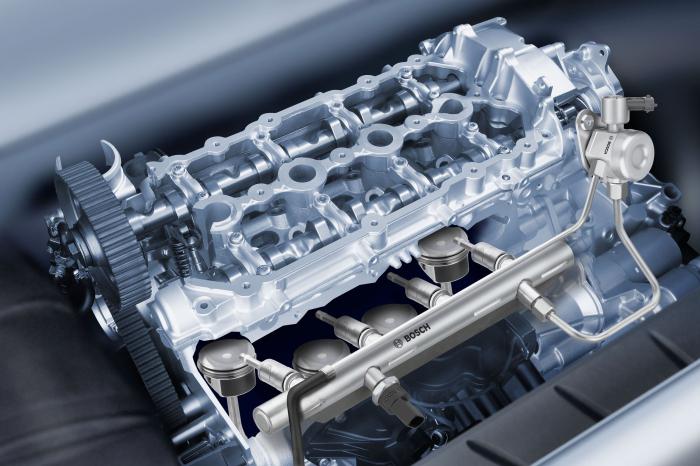

   Устройство ГРМ двигателя внутреннего сгорания

Механизм с клапанным газораспределением является самым распространенным среди ГРМ, устанавливаемых на 4-х контактных ДВС поршневого типа. ГРМ играет важную роль в правильном функционировании силового агрегата в автомобиле. Благодаря ему синхронизируется работа поршней и клапанов, которые движутся в нужных фазах. Без этой синхронизации мотор работать не будет.

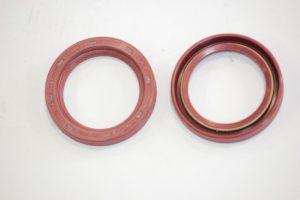

Сальники валов

Они – это уплотнители, которыми оборудуются распред- и коленвалы. Их еще называют манжетами, они качественно уплотняют валы относительно неподвижного корпуса.

Каждый автомобилист с опытом знает, что течь масла случается из-за всегда по вине сальников, но их в машине очень много. Сальник валов, как и обычный уплотнитель, позволяет добиться необходимой герметичности, предотвращает утечку рабочей жидкости.

Замена сальников валов – процедура не очень простая. Она потребует не только специфических знаний, но и особых инструментов, с помощью которых проводится запрессовка.

Сложность замены также обусловлена тем, что нужно снимать большое количество различных деталей, могущих легко испортиться, если работает не специалист.

Сальники валов

Задний сальник коленвала заменяется, к примеру, намного легче, чем передний. Во-первых, задний уплотнитель больше переднего в размерах, что дает преимущество — работать с ним проще. Во-вторых, чтобы снять передний сальник, надо демонтировать много больших узлов, включая блок, коробку и т.д.

На некоторых автомобилях с зубчатым приводом ГРС механизма сальники имеются не только на основных валах, но и на маслонасосном.

Самым ненадежным из всех уплотнителей, считается сальник распредвала. Самым прочным – задний уплотнитель коленвала.

Если придется менять уплотнитель на новый, то перед покупкой сальники рекомендуется проверять собственноручно. После отгибания рабочей кромки уплотнителя, не должно замечаться никаких неровностей, рыхлостей и других подобных свойств. Хороший сальник должен также иметь острую кромку.

Уплотнители, изготовленные «на стороне» изначально лучше не покупать. Доверия они не заслуживают, как бы ни заманивала их цена. Как правило, все «левые» уплотнители бывают не идеальной формы, так как сложно получить приемлемое качество при использовании кустарного оборудования. Да и качество резины не может быть высокого качества – «левые» фирмы способны конкурировать с настоящими только единственным своим преимуществом – низкой ценой, а при таком раскладе покупать дорогую резину получается накладно.

Как только уплотнители начинают протекать, затягивать с их заменой не стоит.

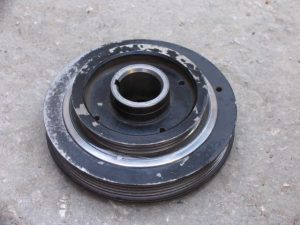

Шкив коленвала

Шкив коленвала – деталь, которая бросается в глаза не сразу, кажется незначимой для работоспособности автомашины. На самом деле это не так.

В данном случае нас интересует болт шкива. Как известно, в результате плохо затянутого болта-фиксатора шестерня привода ремня грм изнашивается, да и сам коленвал приходит от этого в негодность.

Чтобы узнать, как снимается болт, надо определить разновидность резьбы на определенном шкиве. Фиксатор-болт или гайка, которыми затягивается шкив, имеет очень сильную затяжку. Болт затягивается по часовой, а коленвал при движении вращается также, что приводит к еще большей затяжке. Добавив к этому коррозийные процессы, окисление и другие воздействия, получаешь обычную картину – сложный болт, который невозможно снять.

На самом деле, зная эффективные приемы снятия, можно осуществить операцию всего за 10 минут.

• Поднять автомашину на яму.
• Колеса застопорить.
• Накинуть ключ с удлинителем-рычагом на шляпу болта или гайки.
• По ходу вращения ключ упереть в пол.
• Включить зажигание на кратковременный промежуток (усилия стартера окажется достаточным, чтобы сорвать болт).
• Далее выворачивание болта проводится вручную. Можно для облегчения процесса обработать стыки деталей ВД.

Как проверить ремень ГРМ, до которого не легко добраться

Кроме видимых глазу трещинок и потертостей на ремне ГРМ, какие еще есть симптомы того, что деталь неисправна? Перечислим самые частые из них:

Ремень ГРМ используется долго

Износ ремня ГРМ зависит от того, насколько большой пробег транспортного средства
Как только вы накатаете несколько десятков тысяч километров, придется устанавливать новый ремень.

Обратите внимание! Стоит учитывать и возраст детали: если ремню больше 5 лет, он становится неэластичным, растрескивается, при этом не важно, какой пробег.

Если вы эксплуатируете машину нечасто, то не упускайте из внимания этот нюанс. Материалы, из которых сделан ремень, быстро стареют
Поэтому, если деталь старая, лучше заменить ее

Сделать это рекомендуется также, если вы покупаете машину, бывшую в употреблении. Скорее всего, ремень ГРМ не меняли уже очень давно или установили низкокачественные комплектующие.

Машина заводится неуверенно, мощность силового агрегата снижается

Когда ремень ГРМ не натянут либо изношен, он может перескочить на 1-2 зубца. В результате зажигание перестанет работать исправно: топливная смесь начнет воспламеняться раньше или позже, чем нужно. Как узнать, что произошла такая поломка? Автомобиль плохо заводится, пропадает тяга, мотор вибрирует. Машина долгое время работает в неоптимальных режимах. Если не устранить неисправность, могут возникнуть еще более серьезные поломки.

Машина дымит

Происходит это из-за того, что катализатор оплавился и разрушился. Причина — топливная смесь в двигателе сгорает не полностью. Зажигание сбито, поэтому топливная смесь проникает через клапаны в выпускную систему. Из-за повышенной температуры соты спекаются. Определить эту неисправность поможет наблюдение за выхлопной системой. При работающем двигателе выхлоп хлопает, появляется дым черного цвета в определенных режимах работы — значит, смесь переобогащенная, она сгорает не полностью. Придется проверить ремень ГРМ, ведь причина поломки может быть в нем.

Двигатель тикает

Первое, что нужно сделать, это проверить обрыв ремня ГРМ. Если деталь изношенна или старая, она растрескивается и разлохмачивается. Как это отразится на работе мотора? Он станет щелкать, тикать, шаркать, причем звуки будут исходить из-под кожуха. Посторонние звуки появляются периодически, в зависимости от того, на каких оборотах работает силовой агрегат. Чем выше обороты, тем сильнее звук.

Конечно, причина поломки может быть не в обрыве ремня ГРМ, проверить который нужно в первую очередь. Возможно, подклинивает подшипник натяжного ролика или водяной помпы. Так или иначе, не стоит затягивать с ремонтными работами. Определить и ликвидировать поломку получится, если снять крышку привода ГРМ.

Из-под кожухов привода ГРМ наблюдается течь

Необходимо проверить состояние ремня ГРМ, если появились масляные пятна, утекает антифриз в области привода. Масло поступает на ремень по причине того, что сальник коленвала изношен. Охлаждающая жидкость подтекает на ремень, потому что стыки негерметичны либо поступает из-под шкива помпы. В обеих ситуациях придется проверить ремень ГРМ, ведь он мог перескочить на шкивах либо сильно износиться. Потребуется разобрать узел и полностью заменить весь комплект ГРМ.

Ремень потертый и потрескался

Во время самостоятельной проверки ремня ГРМ внимательно осмотрите его. Ставим машину на передачу. Затем руками прокручиваем коленвал. Необходимо вывесить одно из колес, вывернуть свечи, осматривая ремень. Обнаружили, что деталь изношенна, потрескалась? Придется срочно заменить ее, несмотря на то что срок службы еще не истек.

Помните о том, что в отечественных автомагазинах большинство продающихся запчастей поддельные. Поэтому первое, что вы должны сделать, это проверить ремень ГРМ, если возникло подозрение, что он неисправен. Выявить, что он пришел в негодность в ходе визуального осмотра практически невозможно. На вид совершенно новый ремень может разорваться, если вы скрутите его.

Машина не заводится, стартер работает вхолостую

Если не проверить ремень ГРМ вовремя, к чему это может привести? Произойдут непоправимые изменения в моторе. Как только деталь оборвется, вы заметите следующее: во время прокручивания стартер функционирует нормально, даже лучше, чем всегда. Однако вхолостую — топливная смесь не будет подхватываться и воспламеняться в цилиндрах. Причина — нет компрессии, поскольку произошел загиб клапанов после того, как они встретились с поршнями. Выход только один — выбрасываем силовой агрегат и устанавливаем новый. Конечно, можно отремонтировать мотор на СТО, однако на эту процедуру вы потратите внушительную сумму.

Электронные методы проверки

Существует три метода электронной проверки ремней ГРМ марки GATES POWERGRIP. Вкратце их можно описать следующим образом:

Теперь опишем каждый из перечисленных методов более детально. Итак, проверка 14-значного кода возможна на официальном сайте Gates. Для этого нужно перейти на упомянутый ресурс, выбрать из списка языков “русский” (или другой удобный вам) и перейти в раздел проверка. После этого ввести в поле указанный на упаковке 14-значный буквенно-цифровой код и нажать соответствующую кнопку «Проверить код». После этого прямо на странице в браузере появится информация о подлинности изделия, имеющего на упаковке введенный код

Обратите внимание! Если на упаковке в коде буквы указаны заглавными, то и вводить и в строку проверки также необходимо заглавными. В противном случае система воспримет это как ошибку и не воспримет информацию

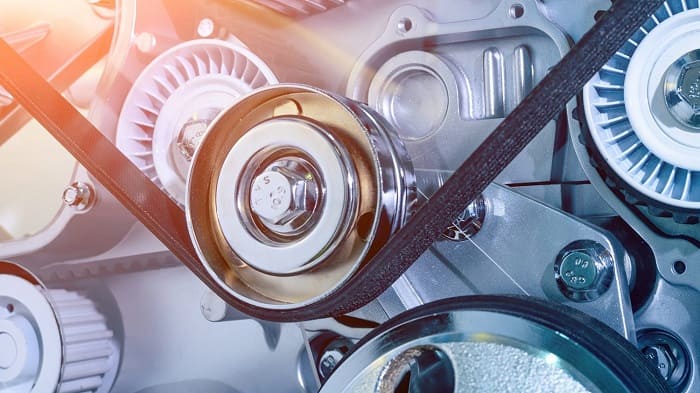

Ремни

Ремни ДВС представляют собой простые и эффективные средства для передачи вращательного движения к вспомогательным элементам авто. Одни ремни приводят в движение несколько агрегатов, другие – только один. Генератор, насос ОЖ, распредвал, вентиляторы и другие механизмы приводятся в движение благодаря несложным резиновым составляющим.

Из-за того что на ремни возложена особая нагрузка, их приходится регулярно проверять на внешнее состояние и натяжение. Заменять ремни вспомогательных механизмов одновременно с ремнем грм надо по причине защиты двигателя от поломок.

Ремни принято классифицировать по их типу. В современном автомобилестроении выделяют широкие/нормальные приводные ремни и ремни вентиляторные.

Чтобы обезопасить ремни от износа, в некоторых случаях их оборачивают хлопком или нейлоном. Таким образом, от износа защищается боковая часть ремня, да и вся конструкция становится более целостной.

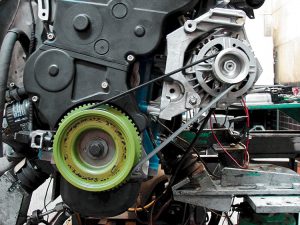

Ремень генератора

Ремни зубчатого типа передают усилия с помощью поперечных насечек и привода. Благодаря их удачной конструкции удается сохранять заданные параметры расположения валов. Ремни, как правило, не требуют смазки, практически не растягиваются и не вибрируют.

Чем дальше совершенствуются технологии в автомобилестроении, тем быстрее модернизируется конструкция ремней. Так, в последнее время стали популярны многоручьевые авторемни, состоящие из несколько веток, соединенных между собой. Они значительно легче обычных справляются с мощным генератором, кондиционером и другими механизмами.

Чтобы обеспечить точное совпадение скоростей вращения ДВС-механизмов, используются клиновые ремни. Существуют 2-сторонние клиновые ремни, обладающие завидными характеристиками. Поликлиновые ремни способны передавать высокую мощность. У них в нижнем основании расположены зубья-насечки, а в верхней части они плоские.

Каждое изделие, независимо от предназначения, проходит многоэтапный контроль качества. Без этого нельзя считать ремень годным к работе.

К сожалению, общий финансовый кризис, экономический крах некоторых государств и снижение роли международного ГОСТ в целом, породило множество подделок. Автомобилист покупает ремень, стоящий недорого, но он служит совсем недолго. В итоге приходится покупать новый, и так по кругу. Если вовремя не остановиться, покупая товары-подделки, можно исчерпать бюджет за короткий промежуток времени.

Ремень грм проверка на качество

Опытные автомобилисты это прекрасно понимают, всегда стараются покупать оригинальную деталь, пусть даже это расходник. Лучше потратить на один ремень в два раза больше, зато он прослужит намного дольше, чем подделки.

Ремень грм – значимая и ответственная составляющая ДВС. Им оснащаются не только бензиновые, но и дизельные агрегаты. Благодаря ремню грм обеспечивается синхронное и своевременное открытие клапанов впуск/выпуск, передается вращательное движение валов.

На дизельном агрегате ремень грм отвечает и за передачу движения ТНВД – топливному насосу.

Ремень грм – это многослойное изделие с зубьями-насечками, сделанный из синтетических материалов. Конструкция его изначально рассчитана на работу в тяжелых условиях.

Качественные оригинальные ремни грм способны выдерживать изгиб на 10 мм болванке после охлаждения до минус 45 градусов и не рвутся после многочасовой работе при температуре плюс 120 градусов по Цельсию.

Замена ремня ГРМ

Ремень газораспределительного механизма располагается спереди двигателя и хорошо заметен. В некоторых моделях он устанавливается открыто, в некоторых – под крышкой, защищающей его и шкивы механизмов. В современных двигателях коленвал через ремень приводит в движение не только газораспределительную систему, но и многие другие устройства. Поэтому ремень проходит по сложному маршруту, для достижения максимальной компактности и оптимального натяжения он ограничивается регулируемыми валиками.

Для того чтобы снять ремень, необходимо ослабить подвижные валики, что снизит натяжение и позволит высвободить резиновую ленту, а на ее место установить новую. Далее нужно с помощью тех же валиков обеспечить максимальное натяжение ремня для обеспечения его наивысшей эффективности.

Меняя ремень устанавливайте только новый вместе с натяжителями и дополнительными ролики для повышения надежности и безопасности.

Следует отметить, что от состояния валиков и шкивов также во многом зависит работоспособность ремня и продолжительность его эксплуатации. Так что при обнаружении проблем иногда нужно менять и их. Для многих моделей автомобилей можно купить все валики сразу в комплекте с ремнем.

Снимаем старый и ставим новый ремень ГРМ

Мы закончили освобождать место и можем поменять ремень ГРМ. Ослабляем болт крепления натяжного механизма. Нам понадобиться ключ “на 13”. Демонтируем ремень с роликами. Ставим новый ремень аккуратно вставляя его в шкивы распредвала и коленвала. Берём Г-образные щипцы и вставляет концы во внутренней части ролика, по часовой стрелке. Не забываем вставить метки параллельно друг другу.

После совмещения меток необходимо плотно затянуть гайку. Перед тем как возвращать остальные детали на место, нужно проверить выполненную работу. Проверните шкив на пару оборотов и посмотрите на метки. Метки должны четко совпадать друг с другом, лишь после этого работу можно заканчивать.

Как и какой ремень ГРМ лучше выбрать: 4 главных критерия

Подобрать соответствующий ремень так же просто, как и любую другую деталь

Нужно лишь обращать внимание на знаки, которые подтверждают оригинальность выбранного товара. Рекомендуем при выборе опираться на основные характеристики продукта, чтобы не задаваться вопросом о том, какие ремни ГРМ лучше брать

Итак:

Цифры. Большинство неверно считают, что приводы газораспределительных механизмов производят и маркируют индивидуально. В реальности они нарезаются из одного куска материала, на который заранее нанесли дифференцированный цифровой код. Нередко в продаже можно увидеть ремни, имеющие одинаковые числа. Данный признак может говорить о подделке, поэтому нужно отказаться от покупки такого товара.

Сертификат соответствия, голограмма. Производители, чтобы обезопасить свой товар и доказать его оригинальность, стали наклеивать на упаковки специальные голограммы и прикладывать к каждой сертификат. До начала покупки проведите визуальный осмотр коробки и ее содержимого. Если вы не обнаружили документ, подтверждающий качество продукции, то спросите обязательно у продавца. Получили отказ, значит, следует сразу отказаться от приобретения данного экземпляра.

Цена. Данный показатель является второстепенным, однако поможет определить, подделка перед вами или нет. Тут вам нужно быть знатоком в вопросе расположения фирм-производителей на иерархической лестнице. Одни назначают высокую цену за товар, другие принадлежат к бюджетной линейке изделий

Важно также помнить правило: подделывают ту продукцию, которая может принести прибыль. Следовательно, в группе риска ремни ГРМ, которые имеют средний и высокий ценовой показатель.

Внешний вид

Достаточно важный показатель качества приобретаемого товара. Тщательно осмотрите привод на наличие различных, даже самых мельчайших нарушений целостности его поверхности, зубьев (все ли на месте)
Обратите внимание на внешний вид упаковки: на месте ли голограмма, информация о производителе, нет ли прорывов либо помятостей. Довольно часто неприглядный вид бокса списывают на процесс перевозки, но в 80 % случаев такая причина не является правдой.

Для чего нужны метки ГРМ

В первую очередь стоить отметить, что двигатель практически всех автомобилей работает в 4 такта, из которых есть два интересных именно для нас. Если говорить точнее, то речь идёт о впуске топлива в цилиндры и выпуске отработавших газов, совместно называемые газораспределением.

Для того чтобы в момент первого запуска после установки или ремонта ГРМ устройство работало чётко и с правильным газораспределением, валы мотора должны стартовать из правильных положений. Именно для регулировки такового и нужны специальные метки.

Важно понимать, что неправильная установка меток может как спровоцировать нерабочее состояние двигателя, так и вывести его из строя. Учитывая эти нюансы работы ГРМ, крайне важно знать, когда нужно выставление валов, и как осуществить его грамотно
