Проверка модуля и регулировка зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) – это агрегат, неисправности которого диагностировать довольно сложно

На проблемы в работе модуля обращают внимание только после появления серьезных неисправностей в работе двигателя. Если двигатель не запускается, стоит попробовать отрегулировать зажигание

Если двигатель работает неравномерно, может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание – это электронная система, которая преобразует низкое напряжение электрической системы автомобиля в высокое напряжение и подает последнее на электроды свечи зажигания.

Проверка элементов системы зажигания

Скачки двигателя, особенно под дождем, являются результатом нарушения изоляции высоковольтных кабелей. Изоляция проводов не должна иметь трещин и повреждений. Проверить изоляцию на наличие повреждений можно с помощью провода, подключенного к «массе». Если провести им по изоляции при работающем двигателе, на участках с поврежденной изоляцией будет наблюдаться искра. Еще один явный признак плохой изоляции – очевидное поражение электрическим током при прикосновении к высоковольтным проводам при работающем двигателе.

Обрыв жилы высоковольтного провода легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм. Разброс индикаторов между проводами не должен быть более 1-2 кОм.

Признаки поломки

При включении зажигания загорается световой индикатор неисправности ЭБУ, который должен погаснуть после запуска двигателя. Горящая лампочка – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются колебания оборотов двигателя и проблемы с запуском. Причиной таких сбоев могут быть неисправные высоковольтные кабели или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности. Пропуски зажигания в цилиндрах часто возникают из-за проблем со сжатием или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин отказа двигателя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом вам понадобится мультиметр – прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). Его можно использовать для определения напряжения, подаваемого модулем на катушку зажигания, состояния катушки и причин потери тока в цепи. Для удобства использования модуль зажигания можно вынуть наружу.

Снятие модуля зажигания Ваз 2107

1. Снимите корпус воздушного фильтра.

2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Отсоедините высоковольтные кабели от крышки модуля зажигания.
4. Откручиваем три гайки крепления модуля зажигания ВАЗ 2107 и отсоединяем его от кронштейна.

Проверка катушки зажигания

Катушка проверяется по двум показателям: наличие короткого замыкания и обрыва. Перед диагностикой отключите катушку зажигания. Далее один зонд прибора подключается к центральному контакту катушки, второй – к корпусу (земле). Если дисплей показывает сопротивление до бесконечности, короткого замыкания нет.

Первичная обмотка катушки на обрыв цепи происходит иначе. Щупы прибора необходимо подключить к левому и правому контактам. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если значения сопротивления первичной обмотки не соответствуют норме или в катушке произошло короткое замыкание на корпус, ее необходимо заменить.

Регулировка зажигания

Замена форсунки ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления использует датчик для самостоятельного определения оптимального момента зажигания. Участие автовладельца в наладке работы ограничивается синхронизацией двигателя с помощью меток.

Чтобы проверить работоспособность ЭБУ и работоспособность датчиков, необходимо подключить компьютер со специализированным программным обеспечением. Таким образом можно определить причину большинства неисправностей в электронной системе зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытой дроссельной заслонке напряжение на датчике не должно быть больше 0,55 вольт, при полностью открытом – 4,5 вольта. Измерения производить вольтметром при включенном зажигании.

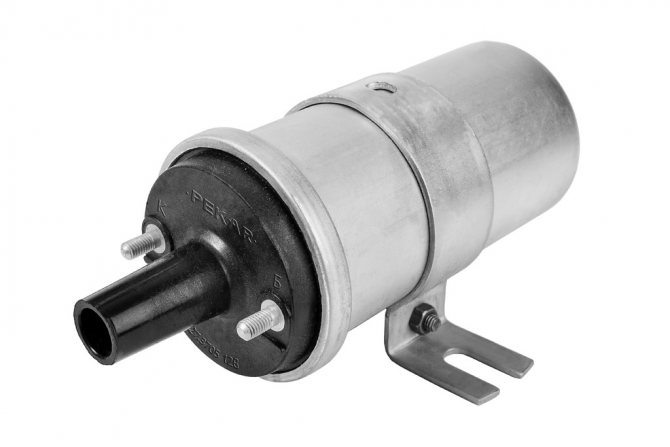

Катушка зажигания

Катушка зажигания выполняет функцию повышающего трансформатора, увеличивая напряжение с 12 вольт до 24 и более киловольт. В автомобилях ВАЗ 2107 с бесконтактным зажиганием применяется катушка типа 27.3705. Такими же трансформаторами оснащались все карбюраторные «Самары».

Катушка зажигания увеличивает бортовое напряжение до нескольких киловольт для формирования искры, поджигающей топливную смесь в камере сгорания

Таблица: технические характеристики трансформаторной катушки типа 27.3705

Характеристики	Показатели
Рабочее напряжение, В	12
Напряжение на выходе, кВ	22
Величина сопротивления первичной обмотки, Ом	0,45–0,5
Величина сопротивления высоковольтной обмотки, кОм	5–5,5
Индуктивность, мГн	3,9
Время роста вторичного напряжения до 15 кВ, мкс	не более 21
Энергия разряда, мДж	60
Длительность разряда, мс	2
Вес, г	860
Температурный диапазон, 0С	-40 — +85

Расположение катушки

В «семёрках» катушка зажигания установлена в моторном отсеке слева. Обычно она закреплена на специальном кронштейне под расширительным бачком. Иногда автовладельцы переносят катушку в более безопасное место, например, на моторный щит, чтобы уберечь её от воздействия влаги и технологических жидкостей. Найти катушку можно по центральному высоковольтному проводу, который соединяет её с крышкой трамблёра.

Четыре высоковольтных провода с крышки трамблёра уходят на свечи, а центральный — на катушку зажигания

Неисправности катушки и их признаки

Из всех узлов системы зажигания катушка считается наиболее надёжным узлом. Её ресурс неограничен, но случается, что выходит из строя и она. Основные причины неисправности трансформатора — перегорание или замыкание в обмотках. Если такое происходит, искра пропадает вообще, ведь на трамблёр перестаёт подаваться напряжение.

Способы проверки катушки зажигания ВАЗ 2107

Проверить катушку на работоспособность можно двумя методами: грубым и точным. В первом случае необходимо:

1. Отсоединить конец центрального провода от крышки распределителя и вставить в наконечник заведомо исправную свечу зажигания.
2. Положить провод со свечой так, чтобы юбка свечи касалась «массы» автомобиля.
3. Попросить помощника сесть за руль и запустить стартер.

   Если при запуске двигателя между электродами свечи появляется искра, значит, катушка зажигания исправна

При исправной катушке между электродами свечи будет наблюдаться искрение

Обратите внимание на саму искру. Она должна быть устойчивой и иметь светло-голубой оттенок

Если же искры нет, необходимо произвести более точную диагностику, так как в этом может быть виновна не только катушка, но и коммутатор, и датчик Холла, и замок зажигания.

Для точной проверки катушки потребуется омметр или мультиметр с функцией измерения сопротивления. Порядок проверки следующий:

1. При помощи ключа на 13 мм откручиваем гайки крепления катушки к кронштейну. Отсоединяем от неё все провода и снимаем с автомобиля.
2. Очищаем корпус от грязи и пыли.
3. Включаем омметр в диапазоне измерений 0–20 Ом.
4. Щупы прибора подключаем к боковым клеммам катушки (выводы обмотки низкого напряжения), смотрим на показания. Они должны быть в пределах 0,45–0,5 Ом.

   При подключении щупов к крайним клеммам катушки мультиметр должен показывать сопротивление 0,45–0,5 Ом

5. Для проверки целостности вторичной обмотки один щуп омметра подключаем к центральному выводу, а второй — к клемме с маркировкой «+Б». Переключаем прибор в диапазон 0–20 кОм и смотрим на показания. У рабочей катушки сопротивление вторичной обмотки должно быть в пределах 5–5,5 кОм.

   Сопротивление между центральным выводом и клеммой «+Б» у исправной катушки должно находиться в пределах от 5 до 5,5 кОм

Если показания прибора отличаются от указанных, катушку необходимо заменить.

Варианты доставки товара

Обратите внимание! Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться

С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

• Наложенный платеж (оплата при получении)
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Самовывоз с нашего склада

Доступные способы оплаты:

• Наличными при получении
• Кредит, рассрочка
• С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
• Яндекс.Деньги
• QIWI
• ROBOKASSA

Время забора должно совпадать с режимом работы магазина.

Когда нужно выставлять зажигание?

Первое, что следует знать, — регламента для проведения данной операции не существует, поскольку угол опережения зажигания выставляется либо корректируется только при необходимости. Она может быть вызвана такими причинами:

Вы недавно приобрели «семёрку» на вторичном рынке и пытаетесь «довести её до ума».
После ремонта двигателя, сопровождавшегося его разборкой.
После откручивания или снятия главного распределителя зажигания (трамблёра) независимо от причины, почему это было сделано.
При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
После замены контактной группы или подшипника в трамблёре (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оснащённых инжектором с управлением электроникой, причиной проверки системы искрообразования может служить вспыхнувшее табло Check Engine на панели приборов. Правда, оно ведёт себя подобным образом при возникновении ещё дюжины неисправностей. Так что неполадки с зажиганием нужно сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка момента искрообразования производится вследствие нарушения настроек после выполнения разборки или ремонта двигателя. Отдельный вопрос — переход на высокооктановый бензин, требующий воспламенения с большим опережением, для чего и проводится корректировка.

Производить проверку своевременного образования разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, слышны хлопки в карбюраторе и выхлопной трубе, сопровождающиеся повышением расхода топлива

Если вы ещё не успели обнаружить «прожорливость» машины, то обратите внимание на цвет дыма, при большом расходе бензина он чёрный, как и нагар на электродах свечей

Типы систем

На протяжении десятилетий, до выпуска ВАЗ 2107 (с 1982 по 2012 год), он был оснащен тремя типами систем зажигания:

• механический с контактами. выключатели;
• бесконтактный;
• контролируется электронным блоком (ЭБУ).

Заметка. Первые 2 сорта были поставлены на «семерку» карбюратора, последний представлен инжектором.

В механическом варианте осуществления контакты, открытые кулачком распределительного вала, размыкают цепь низкого напряжения, инициируя образование мощного импульса в обмотке вторичной катушки. Этот разряд направляется на электроды свечи зажигания топлива в цилиндре, где поршень поднимается до верхней мертвой точки (ВМТ) и такт сжатия завершается.

Бесконтактная схема работает по тому же принципу, только датчик Холла сигнализирует об обрыве цепи, и его переключатель реализует это. Поэтому настройки зажигания на карбюраторе «семерка» практически идентичны. Еще одна вещь. это сопловые машины, которые имеют новую систему, которая имеет не только контакты, но также распределитель и любые движущиеся части. Здесь искровой момент определяется контроллером ЭБУ, фокусируясь на сигналах от разных датчиков.

Принцип работы катушки зажигания

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100. 150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30. 50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5. 3,5 Ом, а вторичной — 6. 15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

• сопротивление обмоток;
• длительность искры;
• энергия искры;
• ток искры;
• индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Как правильно выставить зажигание на ВАЗ 2107 (карбюратор)

Регулировка обычного (контактного) зажигания на «семерке» по заводским правилам должна осуществляться таким экзотическим прибором, как стробоскоп. Но все же имеется возможность использовать альтернативу в виде примитивного инструментария: контрольной лампочки на 12 В, ключа на 13 и специального ключа для коленчатого вала.

Видеоурок по выставлению зажигания на карбюраторном ВАЗ 2107:

Процедура выставления зажигания производится на выключенном двигателе. Потребуется первым делом установить поршень первого цилиндра мотора в положение зажигания. Делается это следующим образом. Удалив свечу зажигания. крутим коленвал по часовой стрелке, затыкая освобожденное отверстие пальцем. Когда сжатый воздух начнет отчетливо выталкивать своим давлением палец, можно констатировать, что это такт сжатия.

После этого необходимо, аккуратно проворачивая вал, совместить метку на шкиве со второй меткой на крышке привода ГРМ.

Даже если меток не видно, не отчаивайтесь и хорошенько протрите поверхности, добавьте освещения — метки присутствуют всегда.

Средняя (вторая) метка означает опережение зажигания на 5º (что для 92-го, что для 95-го бензина). Можно снять ключ, завернуть назад свечу, установить назад провода.

Определение момента зажигания осуществляется посредством заготовленной заранее лампочки

Следующей стадией станет определение момента зажигания. Для этого переходим к распределителю зажигания и ключом на 13 немного отпускаем его крепежную гайку. Один провод заготовленной заранее лампочки необходимо присоединить к низковольтному выводу катушки зажигания, второй — на «массу». После этого нужно ключом включить зажигание.

Поворачивая корпус распределителя по часовой стрелке, необходимо остановиться, когда лампочка погаснет. Теперь нужно медленно поворачивать ротор распределителя зажигания против часовой стрелки, пока контакт не разомкнется, и лампочка снова загорится. Теперь можно закручивать гайку и спокойно ехать.

Что понадобится для установки БСЗ на семерку

Первые комплекты БСЗ, которые устанавливались на инжекторные семерки, имели ненадежный коммутатор, часто выходящий из строя. При этом возникала необходимость его замены, пока производители не усовершенствовали систему. В итоге самой слабой деталью бесконтактного модуля зажигания является только датчик Холла.

Чтобы произвести установку БСЗ на семерку, требуется предварительно подготовить не только комплект необходимого оборудования, но еще и инструменты. К таковым инструментам относятся:

1. Набор отверток.
2. Гаечные ключи рожкового типа на «8», «10», и «13».
3. Плоскогубцы или пассатижи.
4. Свечной ключ для замены свечей.
5. Дрель для просверливания отверстий в кузове, при помощи которых будет осуществляться закрепление коммутатора.
6. Ключ на «36» для вращения коленчатого вала.

Когда все инструменты будут готовы к переделке, приступаем к работе. Стоит отметить, что установка не трудная, и вполне выполнима самостоятельно в домашних условиях.

Как выбрать бесконтактное зажигание на ВАЗ 2107?

В результате того, что автомобили ВАЗ 2107 комплектовались различными двигателями, систему БСЗ надо устанавливать с учетом конструкции распределителя. Для силовых агрегатов объемами 1,3 и 1,5-1,6 л покупаются разные трамблеры. В 1,3-литровых ДВС установлен узел с укороченным валом, а в остальных моторах шкив имеет одинаковую длину.

Комплектация системы БСЗ включает в себя:

1. Распределительный узел. Его номер по каталогу — 38.3706-01 для двигателя объемом 1,3 литра. Для силовых агрегатов, рассчитанных на 1,5 и 1,6 л — маркировка 38.37061.
2. Высоковольтную катушку. Ее номер по каталогу — 27.3705.
3. Управляющий модуль системой. Каталожный номер 36.3734 либо 3620.3734.
4. Комплект соединительных кабелей.

Распределительные устройства для моделей ВАЗ 2107 и Нива ВАЗ 2121 внешне похожи, но они разные и не являются взаимозаменяемыми. «Нивовские» механизмы обладают другими техническими параметрами и имеют не такую маркировку. Если говорить о производителях, то с положительной стороны зарекомендовали себя продукты от СОАТЭ.

Для правильной работы БСЗ потребуются новые свечи зажигания — А-17ДВР, в комплектацию она не входят и покупаются отдельно. Для более эффективного функционирования рекомендуется установить новые высоковольтные кабели, особенно если они давно не менялись.

Канал «Теория ДВС» подробно рассказал о работе БСЗ и особенностях выбора системы для классических моделей.

Необходимый инструмент

Для выполнения работ из инструмента потребуется следующее:

• ключи на 8, 10 и 13;
• крестовая отвертка;
• два самореза;
• дрель со сверлом нужного диаметра под саморезы.

Катушка зажигания

Черная КЗ для «семерки»

Любое, в том числе двухконтурное зажигание на ВАЗ 2107 не может нормально работать без катушки. Главной задачей этого компонента является преобразование низкого напряжения в высокое. Именно высокое напряжение в системе зажигания позволит пробить воздушный зазор между свечой и произвести искру, необходимую для возгорания горючей смеси в цилиндрах. Для обеспечения нормальной работоспособности зажигания инжектора, оснащенного форсунками, или карбюратора, на контактной системе используется катушка Б117А.

Что касается места расположения, то катушка зажигания ВАЗ находится в подкапотном пространстве на левом брызговике. Она фиксируется при помощи двух специальных шпилек. Что касается непосредственно устройства, то оно представляет собой обычный трансформатор с магнитопроводом. Этот элемент состоит из внешнего магнитопвода, а также серчника и оснащается он двумя обмотками.

Непосредственно сам корпус прибора цилиндрической формы выполнен из прочной стали, что позволяет защитить его от повреждений. Вся конструкция закрывается сверху с помощью герметичной крышки, выполненной из специального изоляционного материала (автор видео о регулировке — канал За стальными воротами).

Указания по настройке зажигания

Если вы чётко следовали изложенной инструкции, присоединили все провода согласно схеме и не сбили совмещённые метки, то мотор запустится без проблем. Чтобы отрегулировать зажигание, нужно добиться стабильной работы двигателя, так что для начала прогрейте его несколько минут, не давая заглохнуть нажатием на педаль газа.

Выполнить регулировку на прогретом двигателе можно двумя методами:

• без использования специальных приборов — «на слух»;
• точная настройка с помощью стробоскопа.

Стробоскоп — это прибор с лампочкой, мигающей одновременно с передачей импульса датчиком Холла. Когда включённый стробоскоп подносят к маховику коленчатого вала на работающем моторе, то становится видно положение насечки. Отсюда и возможность точной регулировки.

Так выглядит стробоскоп для точной настройки зажигания

Для настройки подключите питание стробоскопа к аккумуляторной батарее, а толстую жилу — к высоковольтному проводу свечи 1-го цилиндра. Отпустите гайку крепления трамблёра и поднесите мигающую лампу к шкиву. Медленно поворачивайте корпус распределителя, пока насечка на шкиве не займёт место напротив короткой риски, после чего затяните гайку.

Настройка народным способом «на слух» выполняется так:

1. Заведите двигатель и отпустите гайку, удерживающую распределитель зажигания.
2. Плавно и не спеша вращайте трамблёр в пределах 15°. Найдите положение, при котором мотор работает наиболее стабильно.
3. Зажмите гайку крепления.

При настройке поворачивайте трамблёр за корпус мембраны

Вполне закономерно, что после установки системы бесконтактного зажигания холостые обороты двигателя вырастут до 1100—1200 об/мин из-за повышенной мощности искры. Установите норму 850—900 об/мин, закручивая винт холостого хода на карбюраторе и ориентируясь по тахометру. На карбюраторах ВАЗ 2105—2107 типа «Озон» этот винт располагается в нижней секции агрегата с правой стороны и отличается большим размером. В карбюраторах ВАЗ 2108 типа Solex (такие тоже ставились на «семёрку») есть длинная рукоятка из пластика, выступающая справа (по ходу движения). Второй винт, регулирующий состав топливовоздушной смеси, крутить нельзя.

Стрелкой показан регулировочный винт холостого хода

Porhen2107 › Блог › Нет искры с катушки зажигания — возможные причины:

Ситуацию, при которой не с первого раза заводится, или вообще не заводится двигатель трудно назвать приятной. Опытные автомобилисты знают, что к частичному, и часто даже полному сбою в работе двигателя автомобиля приводит любая неисправность системы зажигания.

Итак, если ваша машина не заводится причины:

• на катушку зажигания не поступают сигналы тока; • в карбюратор не доходит топливо; • ток с катушки зажигания не попадает в трамблер; • причина нет искры с катушки зажигания; • между электродами свечи не проходит искра; • в камеру сгорания не попадает топливная жидкость; • сломался распределитель зажигания.

Работу двигателя может блокировать также стартер. Но перед тем как проверить стартер, осмотрите состояние обмотки электродвигателя, если она не нарушена, то стартер, скорее всего, исправен

Уделите внимание катушке зажигания

Катушка зажигания — это преобразователь тока низкого напряжения в ток высокого напряжения в системе зажигания автомобиля.

Неисправности катушки зажигания выражаются такими действиями автомобиля:

• снижение интенсивности работы двигателя; • проблемы в запускании двигателя; • резкое снижение минимальных оборотов мотора, и обрыв его работы на холостом ходу автомобиля; • увеличение затрат топлива.

Как проверить катушку зажигания.

Осмотрите данный механизм на наличие на нем маслянистых пятен и трещин. Если поверхность катушки не идеально чиста, сотрите с нее грязь сухой тряпкой, иначе она может спровоцировать утечку высокого напряжения

Также обратите внимание на провода системы зажигания, они должны быть сухими и без внешних повреждений. Пошевелите рукой высоковольтные провода, и попробуйте завести машину

Если не получилось, значит, придется проверить систему зажигания более тщательно.

Для диагностики состояния свечей зажигания возьмите два высоковольтных провода, предварительно сняв их с крышки распределителя. Расположите провода на расстоянии 5-7 мм от двигателя автомобиля, и ожидайте реакцию. Если система полностью исправна, то при прокручивании стартера, в этом промежутке появится искра голубого цвета. Если искра отсутствует, или имеет цвет отличный от голубого, то проверьте катушку зажигания.

Проверка катушки осуществляется таким же способом. Выньте провод, который идет от катушки к распределителю-прерывателю (трамблеру), и по аналогии с проверкой свечей, при работающем стартере поднесите провод к массе автомобиля. Если нет искры с катушки, то она неисправна.

Осуществите подключение катушки зажигания к омметру, чтобы проверить ее на отсутствие обрывов в проводах. Сделайте проверку первичной и вторичной обмотки. Отсутствие пробоин подтвердят показания омметра: 3 Ом и 7000 Ом в первичной и вторичной обмотке соответственно. Если сопротивление окажется меньше стандартных показателей, то вам, скорее всего, грозит замена катушки зажигания. Проверьте правильность подсоединения проводов катушки и ее изоляцию. Если провода спутаны между собой, исправьте это, распутав их и расположив правильно. С помощью амперметра проверьте силу тока в цепи. Для этого соедините контакты трамблера и включите зажигание. Сила тока, отображенная прибором должна быть не выше, чем та, что установлена для вашего автомобиля. Если значение силы тока больше стандартного, значит, в обмотке катушки существует обрыв, вызванный коротким замыканием.

Разлад в работе катушки зажигания чаще всего возникает через включенную систему зажигания при выключенном двигателе. Вследствие этого, изоляция высоковольтных проводов перегревается, трескается, и со временем осыпается, таким образом, провоцируя замыкание.

Обнаружив неисправную катушку зажигания, ее можно отремонтировать, или заменить новой. Ремонт катушки зажигания состоит из разделения механизма на части; проверке на трещины, сколы, царапины; зачистки повреждений; восстановления идеальной поверхности оболочки путем заклеивания их специальным составом. Замена катушки зажигания возможна на новую катушку с точно такими же характеристиками. Подключение катушки зажигания проводите со всей внимательностью, особенно тщательно позаботьтесь о правильном соединении проводов. Иначе, может произойти перегревание контактов, и их короткое замыкание.

Появление искры, правильные показания омметра и амперметра, свидетельствуют об исправности проверяемого агрегата, и о поломке другой составляющей системы зажигания. Отсутствие искры в системе автомобиля также может вызвать такую проблему: машина не заводится — стартер крутит, бывает случаи когда помогает замена замка зажигания.

Признаки неисправности катушки зажигания

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

Но если все-таки причина в катушке зажигания, то понять это можно по таким симптомам:

• Отсутствует искра на свечах;
• На ВВ-проводах нет тока;
• Визуальные дефекты (трещины и сколы на корпусе катушки);
• Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).
