Как проверить есть ли искра на свечах

Основные методы ремонта

Выработкой искры занимается генератор, поэтому первым делом стоит заняться его осмотром: проверьте целостность всех проводов и контактов, которые примыкают к генератору. Затем осуществите диагностику конденсатов. Иногда искра может не появляться из-за наличия на генераторе механических повреждений, поэтому стоит тщательно изучить его обмотку. При наличии серьезного дефекта лучше не заниматься починкой, а попросту заменить его новой деталью.

Довольно часто искра не возникает из-за неисправности свечей зажигания, являющихся расходными материалами, которые регулярно выходят из строя. По этой причине стоит проверить эти элементы на наличие повреждений

Особое внимание обратите на цвет свечи – он должен быть чистым и без какого-либо нагара. Если свечи оказались сломанными, то стоит их заменить

На мопеде марки Альфа причиной слабой искры или ее полное отсутствие может оказаться использование разряженной аккумуляторной батареи. Нужно постоянно следить за зарядом аккумулятора. Большая часть батарей, используемых на данной мототехнике выдают 12 вольт, поэтому во время проверки аккумулятор должен показать как минимум 9 вольт. Если он демонстрирует меньшее значение, то вам нужно, либо зарядить, либо поменять батарею.

Проверка наличие искры

Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:

• Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
• Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.

Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.

Выбираем свечи зажигания

Покупают эти составляющие бензинового двигателя в соответствии с типом двигателя, а также руководствуясь указаниям маркировки на самом устройстве. Автолюбителям стоит приглядеться к такому качественному товару, как наиболее совершенные свечи зажигания для автоспорта. Особенно это относиться к любителям «агрессивного» управления автомобилем. А автомобилю, имеющему V-образный и форсированный тип двигателя, нужны платиновые или иридиевые. Они, конечно, стоят дорого, но отличаются надежностью и долговечностью. Если вам не по карману покупка платиновых свечей зажигания, неплохой вариант использовать имеющие серебряный центральный электрод.

Заменяем свечи зажигания

Неопытному водителю не стоит самостоятельно их менять. Такая работа требует внимательности и максимальной аккуратности. Немаловажный момент – сделать правильную затяжку при установке свечей зажигания, потому правильнее доверить эту работу профессионалам, это — гарантия отличного результата.

Проголосуйте, понравилась ли вам статья?

(Проголосовало

1

, оценка:

5,00

из 5)

Загрузка…

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
   • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
3. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
4. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Не заводится мотор?

Если в результате проверки стало ясно, что искра попадает на свечи, но мотор Ваз 2110 инжектор так и не заводится, то необходимо также выполнить его диагностику. Неисправности, которые становятся причинами такой проблемы, могут быть серьезными и не очень.

При этом справиться с их решением иногда можно и без чьей-то помощи:

1. Необходимо приобрести разрядник и Датчик Холла, который стоит недорого, но зато имеет незаменимое назначение. С их помощью можно узнать о наличие искры в свечи;
2. Проверить свечи, чтобы узнать, все ли с ними в порядке. С этой целью можно использовать разрядник. Однако нужно помнить, что контроллер будет сломан, если на его корпус положить свечи;
3. Выполнить диагностику топливного насоса. При попытке завести автомобиль Ваз 2110 появится характерный звук из-под заднего сиденья. Если же этого звука нет, то надо проверить предохранители и главное реле. В машине Ваз 2110 они находятся за боковой крышкой водительского сиденья.

Если после диагностики были выявлены неполадки с одним из этих элементов, то устранить их можно и самостоятельно. Обычно свечи начинают работать после качественного протирания, хотя это происходит не всегда, поэтому их приходится заменить.

Проверка катушки зажигания мультиметром

Диагностика электронной системы управления двигателем и электрической цепи трамблера

Результатом подобного замера при исправной катушке зажигания должны стать 12 Вольт, отображаемые на мультиметре. Если имеются проблемы с электронной системой управления двигателем или электрической цепью трамблера, мультиметр покажет 0 Вольт.

Проверка вторичной обмотки на обрыв

Если в результате измерения у вас получилось значение около 6-8 кОм, это считается нормальным для большинства катушек. Некоторые могут выдавать значения до 15 кОм, что тоже считается приемлемым, но лучше уточнить данный параметр в технической документации автомобиля. В том случае, когда отклонения измеренных результатов серьезные, по отношению к цифрам, указанным в технической документации, можно говорить об обрыве во вторичной обмотке.

Проверка первичной обмотки на обрыв

Если в результате измерения мультиметр показывает значения около 0.5-2 Ом, значит, с первичной обмоткой нет проблем, и она работает в штатном режиме. Когда сопротивление отличается от данных значений, констатируется факт обрыва первичной обмотки.

Пропала искра на свечах зажигания

Отсутствие искры на свечах зажигания – одна из двух базовых неисправностей, чаще всего встречающихся на автомобилях (вторая – нет подачи топлива в двигатель). Исчезновение искры или слабая искра на свечах зажигания свидетельствуют о проблемах в системе зажигания. Либо в цепи высокого напряжения, либо низкого.

При этом двигатель автомобиля не запустится вовсе (как холодный, так и горячий), или будет запускаться и глохнуть (если искра есть, но слабая). Рассмотрим основные причины пропажи искры на карбюраторных двигателях автомобилей ВАЗ 2105, 2107, 2108, 2109, 21099 с контактной и бесконтактной системами зажигания.

Перед поиском неисправности необходимо более конкретно определить виновника пропажи искры и провести визуальный осмотр высоковольтных проводов, катушки зажигания и трамблера. Банально соскочивший центральный бронепровод с крышки трамблера, неплотно посаженный разъем или окислившаяся (отвалившаяся) клемма на катушке зажигания приведут к исчезновению искры.

После чего снимаем центральный высоковольтный провод, вставляем в его наконечник исправную свечу и кладем ее на двигатель (чтобы был контакт с «массой»). Пока помощник крутит двигатель стартером нужно визуально убедиться в отсутствии, либо наличии искры на свече зажигания. Искра появилась – неисправны сами свечи, высоковольтные провода или распределитель зажигания в трамблере. Искры как не было, так и нет – проблемы с коммутатором, датчиком Холла, катушкой зажигания.

— Отказала катушка зажигания

Проверяем катушку зажигания. У катушки зажигания обычно проверяют сопротивление обмоток и сопротивление изоляции при помощи тестера. Для маслонаполненных катушек (27.3705) и сухих (3122.3707) сопротивление несколько различается. Подробнее: «Проверка катушки зажигания». При отсутствии специального прибора для проверки применяем метод замены — своей катушки, на другую, заведомо исправную.

Проверка первичной обмотки катушки зажигания

— Неисправен коммутатор

Проверяется осциллографом. Так как не у каждого он есть, применяем метод замены – вместо своего коммутатора устанавливаем заведомо исправный. Весьма приблизительно можно оценить работоспособность коммутатора по показаниям вольтметра после включения зажигания (см. «Проверка коммутатора»).

— Неисправен датчик Холла

Проверяется вольтметром по специальной схеме подключения (см. «Проверка датчика Холла»). Если вольтметра нет, применяем метод замены.

Датчик Холла, проверка

— Обрыв в цепи низкого напряжения

По схеме просматриваем провода входящие в систему зажигания, при необходимости «прозваниваем» на предмет обнаружения «обрыва». См. «Схема бесконтактной системы зажигания».

В контактной системе зажигания список неисправностей приводящих к исчезновению искры следующий

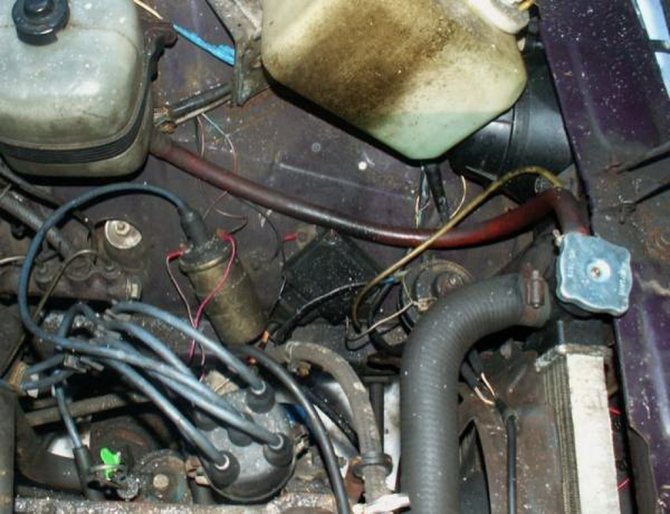

Нет искры на ВАЗ 2106

Искрообразование — важный процесс, обеспечивающий запуск и стабильную работу силового агрегата, за который отвечает система зажигания. Последняя может быть контактной или бесконтактной, но суть её работы остаётся одной и той — обеспечить образование и раздачу искры на нужный цилиндр в определённый момент времени. Если этого не происходит, двигатель может либо вовсе не запуститься, либо работать с перебоями. Поэтому на том, какая должна быть искра и каковы могут быть причины её отсутствия, стоит остановиться более подробно.

Зачем нужна искра

Поскольку на ВАЗ 2106 и другой «классике» установлен двигатель внутреннего сгорания, работа которого обеспечивается за счёт сгорания топливно-воздушной смеси, для воспламенения последней необходима искра. Чтобы её получить, автомобиль оснащается системой зажигания, в которой основными элементами являются свечи, высоковольтные (ВВ) провода, прерыватель-распределитель и катушка зажигания. От работоспособности каждого из них зависит как искрообразование в целом, так и качество искры. Принцип получения искры довольно прост и сводится к следующим действиям:

1. Расположенные в трамблёре контакты обеспечивают подачу низкого напряжения на первичную обмотку высоковольтной катушки.
2. Когда контакты размыкаются, на выходе катушки индицируется высокое напряжение.
3. Высоковольтное напряжение по центральному проводу поступает на распределитель зажигания, посредством которого происходит раздача искры по цилиндрам.
4. В головке блока на каждый цилиндр установлена свеча зажигания, на которую по ВВ проводам подаётся напряжение, вследствие чего образуется искра.
5. В момент появления искры горючая смесь воспламеняется, обеспечивая работу мотора.

Что такое АСЗ

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!. Причин отсутствия искрообразования может быть несколько

Чаще всего виновником становится трамблер с его элементами. Но не менее известными причинами являются: плохая АКБ (батарея), сами бронепровода, бабина зажигания или ее обмотка

Причин отсутствия искрообразования может быть несколько. Чаще всего виновником становится трамблер с его элементами. Но не менее известными причинами являются: плохая АКБ (батарея), сами бронепровода, бабина зажигания или ее обмотка.

Как известно, система зажигания автомобиля или АСЗ предназначена для эффективного воспламенения горючего. Понятно, что без искры ни о каком воспламенении и речи быть не может. Недаром ведь АСЗ бензинового двигателя также принято называть искровой системой зажигания.

В зависимости от разновидности управления процессом, различают несколько АЗС. На отечественной классике, например, используется контактная АСЗ, а на иномарках – транзисторная или электронная.

Трамблер в контактной АСЗ играет роль распределителя тока, энергии по цилиндрам. Одновременно с этим он выполняет функцию накопителя токовой энергии.

Если в контактной АСЗ накопление и распределение осуществляется в едином механизме (трамблере), то в БАСЗ (транзисторной системе) – за накопление отвечает коммутатор, четко взаимодействующий с датчиком Холла. Что же касается распределения энергии, то она по-прежнему контролируется трамблером.

Примечательно, но в большинстве случаев искра пропадает в самых неподходящий момент. К примеру, если надо срочно куда-то поехать на своей машине.

Основные причины отсутствия искры

Общий вид двигателя 10-12 серии 16 клапанов

Не все автомобилисты знают, причины пропадания искры, а тем более способы диагностики и устранения неисправностей. Так, стоит выявить основные причины, а после расшифровать, почему именно они становятся причиной. В завершении нужно рассмотреть способы устранения дефекта. Итак, какие причины могут послужить тому, что пропала искра:

• Выход из строя топливного насоса.
• Свечи зажигания.
• Катушка зажигания.
• Высоковольтные провода и их расположение.
• Газораспределительный механизм.

Все причины найдены и стоит перейти к процессу устранения данной неисправности.

Даёшь искру? Устранение проблем!

Вначале стоит отметить, что не нужно сразу бросаться проверять. Как показывает практика, есть определенная последовательность действий и неисправностей, которая могла привести к пропаданию искры на 16-клапанном двигателе.

Топливный насос

Топливный насос производства Bosch

Зажигание далеко не первая причина пропадания зажигания на автомобиле. Прежде, чем лезть в электрическую часть автомобиля стоит покопаться, так сказать, в механике. Включаем зажигание и слушаем, заработал ли бензиновый насос. Если он молчит, то необходимо проверить поступает ли бензин в цилиндры.

Начать процедуру диагностики стоит с того, чтобы проверить предохранители на исправность. Конечно, можно просмотреть только тот, который отвечает за топливный насос (в этом случае при включении зажигания насос не будет качать), но рекомендуется диагностировать все на целостность. Если хоть один вышел из строя, то его необходимо заменить.

Предохранители расположены слева от рулевого колеса под переключателем режима света

Рекомендуем: Что делать если начался жор масла, и помогут ли присадки для восстановления двигателя?

Если предыдущая процедура не помогла, то обращаемся непосредственно к самому насосу. Для диагностики придется вынуть весь модуль, который находится под задним диваном и разобрать его.

Свечи зажигания

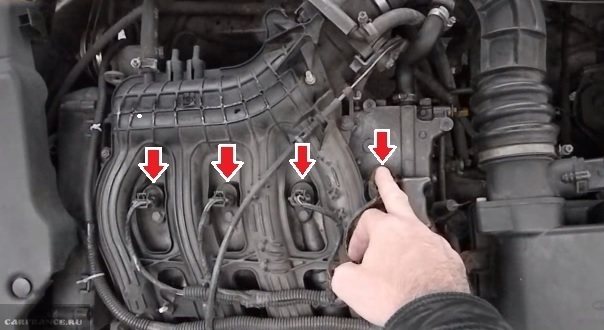

Расположение свечей зажигания на двигателе

Свеча становится вторым рубежом, который может стать причиной того, что пропала искра. Выкручиваем элементы и проводим визуальную диагностику. Если снаружи всё чисто и красиво, то необходимо замерить сопротивление и проверить зазор. Конечно, можно проверить работоспособность свечи на специальном свечном стенде, но не у всех он есть в гараже. Поэтому, делаем все по старинке.

При выполнении данной операции, стоит быть предельно осторожным, поскольку напряжение, которое попадает в искру, может быть смертельным. Таким образом, проверяем все свечи на наличие искры.

Альтернативный способ проверки свечей зажигания

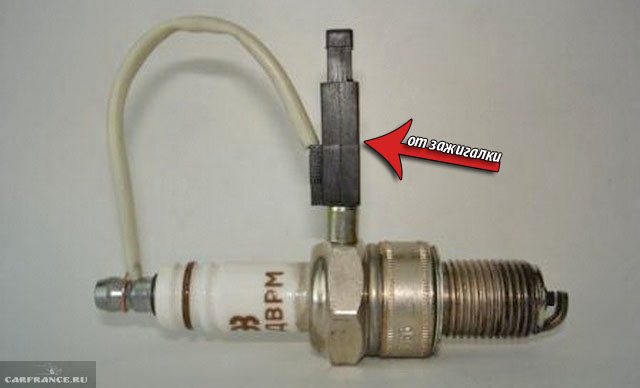

Проверка свечи зажигания при помощи пьезо-элемента с обычной зажигалки

Катушка зажигания

Ремонтированная катушка зажигания

Проверку катушки зажигания можно провести при помощи мультиметра. Если она неисправна, то рекомендуется ее заменить, но находятся смельчаки, которые проводят ремонт этому узлу. Конечно, не все всегда идет гладко и зачастую все заканчивается одним – установкой новой.

Высоковольтные провода

Проверка высоковольтного провода при помощи мультиметра

Пробой или выход провода из строя сразу станет известен, поскольку автомобиль начнет троить. Но, если ВВ-провода расположены неправильно в цилиндрах, то придется разместить их согласно схеме подключения. Проблема пропавшей искры должна исчезнуть.

Схема газораспределительного механизма 16-клапанного двигателя

Газораспределительный механизм

Последним местом, где необходимо искать пропавшую искру становится ГРМ. Сбитые фазы газораспределения могут послужить проблемой. Это могло случиться вследствие неверной установке задаточного диска. Он находится на шкиве коленчатого вала и служит синхронизатором отсчета для датчика. При правильном её расположении, когда 1 цилиндр находится в ВТМ, то датчик размещен между 19 и 20 зубом. Устранить причину можно выставив верно диск по меткам.

Конструкция

Система зажигания ВАЗ «Ока» состоит всего из семи основных элементов:

1. Вспомогательное реле;
2. Замок зажигания;
3. Предохранители;
4. Коммутатор;
5. Датчик момента образования искры;
6. Катушка;
7. Свечи;

Все элементы соединены между собой проводкой.

Замком зажигания водитель управляет запиткой системы электроэнергией от источника – аккумуляторной батареи, при этом напряжение проходит через вспомогательное реле и предохранители. В замке есть три положения – «0», при котором все электропотребители отключены, «1» — напряжение подается на систему зажигания и ряд других приборов и «2» — осуществляется подача тока на стартер. Такая последовательность включения обеспечивает срабатывание системы зажигания в момент запуска мотора.

Датчик момента искрообразования

Датчик момента искрообразования – один из основных компонентов зажигания, поскольку в нем задаются импульсы, которые впоследствии преобразуются в искровой разряд между контактами свечки. В действие этот датчик приводится от распределительного вала, что позволяет точно задавать момент подачи искры в цилиндрах.

Главными рабочими элементами узла выступают датчик Холла и специальный экран с прорезями, посаженный на приводной вал, взаимодействующий с распредвалом. Взаимодействие этих элементов и приводит к возникновению управляющих импульсов.

Корректировка осуществляется двумя регуляторами – вакуумным и центробежным, входящими в конструкцию датчика момента образования искры.

На «Ока» до 1989 года использовался датчик типа 55.3706, а после его заменили на модель 5520.3706.

Коммутатор

Коммутатором выполняет роль прерывателя цепи питания первичной обмотки катушки, используя для этого поступающие от датчика искрообразования управляющие импульсы. Прерывание цепи в коммутаторе выполняется выходным транзистором. Коммутатор полностью электронный, без каких-либо подвижных элементов, поэтому система зажигания – бесконтактная.

На ВАЗ-1111 и 11113 устанавливались несколько типов коммутаторов – 36.3734, 3620.3734, а также HIM-52. Устанавливается коммутатор в подкапотном пространстве возле моторного щита. Закреплен он двумя болтами, поэтому замена коммутатора выполняется достаточно просто.

Катушка

«Ока» получила двухвыводную катушку зажигания, что позволило убрать из конструкции распределитель.

Примечательно, что подача высокого напряжения в этой катушке осуществляется одновременно на обе свечки. При этом за счет смещенных тактов в цилиндрах двигателя только один искровой разряд является рабочим, искра на второй свечке – так называемая «холостая».

Провода, свечи

Вся проводка состоит их проводов низкого и высокого напряжения. Первые используются для соединения всех компонентов до катушки. Это обычные провода небольшого сечения, что вполне достаточно, поскольку до катушки напряжение в цепи – невысокое.

Провода высокого напряжения используются для соединения выводов катушки со свечками. Для удобства соединения на концах этих проводов установлены наконечники.

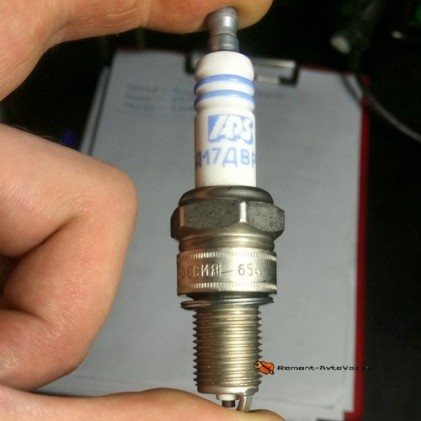

Рекомендованными для использования на «Ока» являются свечи типа А17ДВР – с удлиненной резьбой и помехоподавляющим резистором, а также их аналоги.

Проверка и устранение неисправности

Раз уж неприятность коснулась вас, не нужно сломя голову лететь в сервис и платить непонятно какие деньги за диагностику и ремонт. Починить свою машину вы можете самостоятельно, при этом сэкономите немало средств. Давайте же разберемся, почему нет искры с катушки зажигания, и узнаем, почему она могла пропасть и как решить такую проблему.

Первым делом нужно очень внимательно осмотреть катушку на наличие каких-либо механических повреждений, а также различных пятен, которые могут вызвать потерю высокого напряжения.

Если имеются загрязнения, то их нужно вытереть сухой ветошью. Осмотрите все контакты и провода, они не должны быть влажными и иметь какие-либо повреждения. После этого попробуйте пошевелить высоковольтные провода и завести после этого автомобиль. Если после таких манипуляций машина не завелась, то нужно проводить более глубокую диагностику.

Нужно проверить работоспособность свечей. Чтобы убедиться в правильной работе свечей, можно сделать следующее: нужно два высоковольтных провода снять с крышки распределителя и расположить их возле двигателя авто на расстоянии семи миллиметров. Итак, если при запуске стартера на этом расстоянии появится голубая искра – это значит, что система исправна, а если ее цвет не голубой или же ее вообще нет, то нужно заняться ее ремонтом или поменять ее на новую.

Катушку проверяют таким же методом, как и свечи. Берем провод идущий от нее к трамблеру и подносим его к массе двигателя, после чего запускаем зажигание автомобиля. Если искры не видать, истинная причина остановки автомобиля- катушка индуктивности. Далее нужно проверить ее омметром. Таким образом мы проверим наличие разрыва цепи на первичной и вторичной ее обмотках. Если разрыв отсутствует, то омметр покажет три Ома на первичной и семь тысяч Ом на вторичной обмотках. В том случае, когда данные будут меньше, вам следует заменить катушку зажигания на новую.

При диагностике желательно также проверить каждый проводок и контакт. Нужно осмотреть и провода и их изоляцию, возможно именно на этих участках «засела» неисправность. Нужно распутать провода, если они запутаны, разложив их правильно. При помощи амперметра нужно проверить наличие тока в цепи и его силу. Чтобы это сделать, нужно соединить провода трамблера и запустить зажигание автомобиля.

В случае когда сила тока гораздо меньше стандарта (он указан для каждого автомобиля отдельно в ПТС) — значит существует разрыв в катушке, который мог появиться в результате короткого замыкания. Очень часто катушка зажигания искрит и таким образом ломается при включенном зажигании и при выключенном двигателе. В результате этого на проводах начинает греться изоляция, которая со временем трескается и осыпается. В момент когда оголенные провода соприкасаются, происходит короткое замыкание.

Итак, когда выявлена истинная проблема поломки, ее нужно перемонтировать или же приобрести новую и заменить. Ремонту подлежат те механизмы, которые имеют незначительные трещины, царапины. Такие повреждения можно удалить путем зачистки или же заклеивания специальным веществом. Меняется катушка только на такую же самую, с такими же характеристиками.

При подключении новой катушки необходимо быть очень внимательным и аккуратным

Очень важно не перепутать провода. В противном случае, кода провода будут подключены неправильно, это приведет к их нагреву и к короткому замыканию

Чтобы с вашим автомобилем не происходило преждевременных поломок, следите за его работой и его составляющими механизмами. В противном случае вы можете поплатиться за свою халатность. Удачи вам с ремонтом автомобиля.
