Простые способы, как проверить и подключить катушку зажигания на ваз 2106 в гаражных условиях

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя

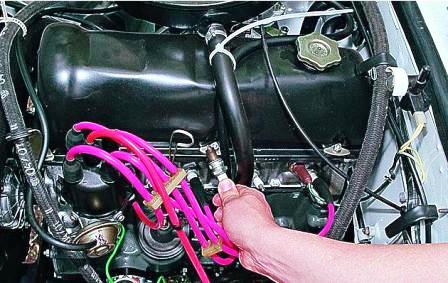

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Запуск двигателя и настройка зажигания

Когда удалось поставить и подключить БСЗ, может потребоваться необходимость отрегулировать работу системы. Если при установке бесконтактного зажигания на ВАЗ 2106 метки не сбивались и провода были соединены правильно, то двигатель запустится сразу. После старта силового агрегата мотор должен прогреться, для этого потребуется несколько минут, можно помочь педалью газа. Затем нужно настраивать зажигание.

Процедура регулировки может быть выполнена несколькими методами:

• на слух — этот вариант менее точный, но он позволит правильно настроить работу системы;
• с использованием стробоскопа.

Если силовой агрегат не заводится, а при прокручивании стартерного устройства никаких действий не происходит, надо удостовериться в правильности подключения «высоковольтников». Проблема может заключаться в проворачивании крышки распределительного устройства при установке системы. Если это произошло, то бегунок будет подавать импульсный сигнал на четвертый цилиндр вместо первого. Крышку надо прокрутить обратно и проверить правильность подключения проводов.

Процедура регулировки угла опережения выполняется посредством проворачивания корпуса трамблера, алгоритм действий следующий:

На заведенном силовом агрегате надо ослабить гайку, которая фиксирует корпус распределительного механизма.
Не спеша выполняется прокручивание устройства по и против часовой стрелки. Ориентироваться надо на слух

Важно, чтобы двигатель машины стал работать максимально стабильно. Угол прокручивания должен составить не более пятнадцати градусов.
Когда силовой агрегат будет функционировать стабильно и не троить, закручивается до конца гайка распределительного устройства.

Канал «Ато! мото-лайф» подробно рассказал о выполнении регулировки угла опережения на бесконтактных СЗ.

https://youtube.com/watch?v=W2vxBE_fxAo

Более точный вариант выполнить регулировку угла опережения зажигания на ВАЗ 2106 — использовать стробоскоп.

Устройство подключается к зажимам аккумуляторной батареи, а также высоковольтному кабелю цилиндра под номером 1

Затем силовой агрегат заводится, а световой индикатор стробоскопа осторожно подносится к меткам, установленным на блоке. Прибор позволит определить расположение риски, которая имеется на шкиве, при запущенном моторе

С помощью ключа ослабляется гайка распределительного устройства и узел проворачивается. Надо добиться, чтобы данная метка была совмещена с последней, наиболее короткой.

Когда процедура настройки будет завершена, силовой агрегат автомобиля прогревается, надо протестировать выполненную работу, проехавшись на различных режимах. Если в результате нажатия на газ из моторного отсека доносится металлический звон, то в двигателе присутствует детонация. Это связано с тем, что угол опережения зажигания слишком ранний. Для регулировки гайку распределителя надо ослабить и прокрутить устройство по часовой стрелке на несколько градусов. Детонации быть не должно.

На ВАЗ 2106 после замены системы зажигания обороты силового агрегата на холостом ходу могут увеличиться в результате улучшенного образования искры. Для снижения этого параметра до оптимального (около 900 в минуту) нужно покрутить болт объема горючего. На карбюраторных устройствах «Озон» этот элемент имеет большие размеры и располагается с правой стороны, снизу от ДВС. Если в машине установлен агрегат от «Солекс», то для регулировки используется пластмассовый рычаг, установленный сзади, он упирается в ось заслонки.

Канал «Ремонт автомобиля своими руками» подробно рассказал о выполнении процедуры регулировки БСЗ на автомобилях ВАЗ.

https://youtube.com/watch?v=NbtcE2rEgPQ

Устройство системы зажигания ВАЗ 2106

Система зажигания (СЗ) бензинового двигателя предназначена для создания и своевременной подачи импульсного напряжения на свечи зажигания.

Состав системы зажигания

Двигатель ВАЗ 2106 оборудован системой зажигания батарейно-контактного типа.

Автомобили ВАЗ 2106 оборудованы батарейно-контактной системой зажигания

В состав системы зажигания входят:

• аккумуляторная батарея;
• выключатель (замок зажигания с группой контактов);
• двухобмоточная трансформирующая катушка;
• трамблёр (распределитель с прерывателем контактного типа и конденсатором);
• провода высокого напряжения;
• свечи.

Зажигание включает цепи низкого и высокого напряжения. К низковольтной цепи относятся:

• аккумулятор;
• выключатель;
• первичная обмотка катушки (низковольтная);
• прерыватель с искрогасящим конденсатором.

В цепь высокого напряжения входят:

• вторичная обмотка катушки (высоковольтная);
• распределитель;
• свечи зажигания;
• высоковольтные провода.

Назначение основных элементов системы зажигания

Каждый элемент СЗ является отдельным узлом и выполняет строго определённые функции.

Аккумуляторная батарея

Аккумулятор предназначен не только для обеспечения работы стартера, но и для питания цепи низкого напряжения при запуске силового агрегата. В процессе работы двигателя напряжение в цепь подаётся уже не с аккумулятора, а с генератора.

Аккумулятор предназначен для запуска стартёра и подачи питания в цепь низкого напряжения

Выключатель

Выключатель предназначен для замыкания (размыкания) контактов низковольтной цепи. При повороте ключа зажигания в замке на двигатель подаётся (отключается) электропитание.

Выключатель зажигания поворотом ключа замыкает (размыкает) цепь низкого напряжения

Катушка зажигания

Катушка (бобина) представляет собой повышающий двухобмоточный трансформатор. Она увеличивает напряжение бортовой сети до нескольких десятков тысяч вольт.

С помощью катушки зажигания напряжение бортовой сети увеличивается до нескольких десятков тысяч вольт

Распределитель (трамблёр)

Трамблёр используется для распределения импульсного напряжения, поступающего с высоковольтной обмотки катушки на ротор устройства, по контактам верхней крышки. Это распределение осуществляется посредством бегунка, имеющего наружный контакт и находящегося на роторе.

Трамблёр предназначен для распределения напряжения по цилиндрам двигателя

Прерыватель

Прерыватель является частью распределителя и предназначен для создания электрических импульсов в низковольтной цепи. Основу его конструкции составляют два контакта — стационарный и подвижный. Последний приводится в движение кулачком, находящимся на валу распределителя.

Основу конструкции прерывателя составляют подвижный и стационарный контакты

Конденсатор прерывателя

Конденсатор предотвращает образования искры (дуги) на контактах прерывателя, если они находятся в разомкнутом положении. Один его вывод подключается к подвижному контакту, другой — к стационарному.

Конденсатор предотвращает искрообразование между разомкнутыми контактами прерывателя

Высоковольтные провода

С помощью высоковольтных проводов напряжение поступает с выводов крышки трамблёра на свечи зажигания. Все провода имеют одинаковую конструкцию. Каждый из них состоит из токопроводящей жилы, изоляции и специальных колпачков, защищающих контактное соединение.

Высоковольтные провода передают напряжение с контактов крышки трамблёра на свечи зажигания

Свечи зажигания

Двигатель ВАЗ 2106 имеет четыре цилиндра, в каждом из которых установлено по одной свече. Основная функция свечей зажигания — создание мощной искры, способной в определённый момент воспламенить горючую смесь в цилиндре.

Свечи зажигания служат для воспламенения топливно-воздушной смеси

При повороте ключа зажигания по низковольтной цепи начинает течь ток. Он проходит через контакты прерывателя и попадает на первичную обмотку катушки, где за счёт индуктивности его сила увеличивается до определённого значения. При размыкании контактов прерывателя сила тока моментально снижается до нуля. Вследствие этого в высоковольтной обмотке возникает электродвижущая сила, увеличивающая напряжение в десятки тысяч раз. В момент подачи такого импульса ротор распределителя, двигаясь по кругу, передаёт напряжение на один из контактов крышки трамблёра, с которого напряжение через высоковольтный провод поступает на свечу.

Особенности устройства

Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.

Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.

• Первичная обмотка имеет меньше витков, но провода с большим сечением;
• Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.

Обмотки

Признаки поломки

Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.

Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?

Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах

Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание.
Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму.
При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика

Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает.
Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.

Плюсы и минусы установки БСЗ

Основные преимущества БСЗ для ВАЗ 2106:

1. Простота ремонта и обслуживания по сравнению с контактными системами.
2. Срок службы составляющих деталей значительно выше.
3. Снижение величины электромагнитных помех, которые связаны с образованием искры на контактных элементах.
4. Возможность обеспечения более равномерной работы силового агрегата. БСЗ позволяет стабилизировать угол опережения во время езды. Это способствует лучшей экономии горючего.
5. Увеличенная мощность искры за счет роста пикового напряжения высоковольтных сигналов. Это связано с повышенной разностью потенциалов в электроцепи вторичного тока.
6. Упрощенный пуск силового агрегата при низких температурах.
7. Улучшение динамических характеристик транспортного средства.
8. Горючая смесь в цилиндрах двигателя сгорает лучше. Это способствует снижению величины концентрации угарного газа.

В соответствии с отзывами, можно выделить следующие недостатки бесконтактных систем зажигания для ВАЗ 2106:

1. Высокая стоимость. Цена полного комплекта составит не меньше двух тысяч рублей.
2. Слабый контроллер Холла. Этот датчик часто выходит из строя на БСЗ. Рекомендуется возить с собой один запасной контроллер на случай, если проблема застанет в дороге.
3. Коммутаторный узел имеет ресурс использования, но по факту срок эксплуатации может составить меньше заявленного. Такие механизмы на практике обычно работают по пять лет и больше. Но иногда возможна преждевременная поломка устройства, даже через несколько месяцев после монтажа. Данная проблема характерна для механизмов азиатского производства.
4. Блок управления БСЗ неразборный, поэтому ремонту в случае поломки он не подлежит, только замене.
5. Электронные составляющие БСЗ характеризуются высокой чувствительностью к скачкам напряжения, если генераторный узел в автомобиле работает с перебоями. Также возможен выход из строя элементов в результате электромагнитного воздействия.

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на “8” и “10”;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем “-” клемму с АКБ.
• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Пропали габариты на ваз 2110, причина, как отремонтировать

Запах бензина в салоне ваз 2114 инжектор как устранить

ВАЗ 2110 крутит но не заводится

Перестали гореть противотуманки на ваз 2114

Сколько моторного масла в ВАЗ 2114

Метки ГРМ на ВАЗ 2112 — Замена ремня

Завоздушивание системы охлаждения ваз 2114

Нет искры ваз 2104 карбюратор причины

Замена трамблера ваз 2106 своими рукамиAutoRemka

Неисправности трамблера приводят к сбоям в работе системы зажигания. О неисправности трамблера можно догадаться по таким характерным признакам, как внезапные рывки авто во время движения и нестройная работа движка на холостом ходу.

Суть такой процедуры, как ремонт или замена трамблераВАЗ 2106, заключается в замене входящих в него изношенных деталей.

Для осуществления ремонтных работ вам потребуются:

2 ключа на 7 мм, ключи на 10 и 13мм, две отвертки, молоток, набор плоских щупов, оправки для выбивания и запрессовки втулок (подшипников) трамблера, и пинцет.

Когда все инструменты подготовлены, можно приступать к работе.

1. Выкручиваем 2крепежных винта, обеспечивающих соединение ротора распределителя с опорной пластиной регулятора опережения зажигания, поле чего снимаем сам ротор.

2. Пружины и грузики центробежного регулятора опережения зажигания надо промаркировать, чтобы не запутаться при сборке и поставить все на прежние места.

3. Далее при помощи отвертки надо снять пружины центробежного регулятора (отвертка нужна для того чтобы поддеть пружины).

4. Придерживая гайку на винте подвижного контакта, следует отвернуть гайку, которой крепятся наконечники проводов (провод конденсатора и провод, идущий от катушки зажигания).

5. Теперь надо вывернуть винт, которым корпус трамблера крепится к корпусу конденсатора, затем снять его.

6. Далее выворачивается винт, которым крепится наконечник провода подвижного контакта (гайку при этом необходимо придерживать) и снимается изолирующаяпроставка, а также шайбы (пружинная и 2 плоские – изолирующая и металлическая).

7. Следующим шагом будет откручивание двух винтов, которыми контактная группа соединяется с подвижной пластиной распределителя.

8. После откручивания  винтов крепления снимаем контактную группу, следом за ней – изолирующие шайбы, находящиеся на оси контактной группы (плоскую и стопорную).

9. Далее поддеваем при помощи плоской отвертки шайбу,изолирующую пружинную пластину подвижного контакта, а сам подвижный контакт снимаем с оси контактной группы.

10. С оси подвижной пластины распределителя снимаем стопорную шайбу, находящуюся на креплении тяги вакуумного регулятора.

11. Поддеваем отверткой тягу вакуумного регулятора и снимаем ее с оси пластины трамблера.

12. Отворачиваем два винта, которыми корпус вакуумного регулятора крепится к корпусу трамблера, и снимаем регулятор.

14. Выпрессовываем из валика трамблера штифт, которым крепится малоотражательная муфта, после чего снимаем муфту, а за ней шайбу.

15. Вынимаем валик трамблера из корпуса.

17. Отворачиваем 2 винта,которыми крепятся стопорные пластины подшипника, снимаем пружинные шайбы и при помощи пинцета вынимаем пластины.

18. Далее вынимаем из корпуса трамблера подвижную пластину в сборе с подшипником.

19. Проверяем состояние валика трамблера – на поверхности его контакта с подшипником не должно быть видимых следов износа.

20. Проверяем конденсатор, используя для этой процедуры прибор, которым измеряется емкость (нормальные значения находятся в диапазоне 0,20-0,25 мкФ).

21. Затем следует проверить состояние диафрагмы вакуумного регулятора угла опережения зажигания (для этого необходимо нажать на тягу и заглушить штуцер…тяга при этом должна удерживаться диафрагмой).

22. Осматриваем контакты прерывателя – на них не должно быть каких-либо загрязнений, эрозии и следов пригорания. При наличии вышеупомянутых загрязнений контакты следует зачистить при помощи бархатного надфиля (ни в коем случае нельзя применять для этой цели шлифовальную шкурку) и промыть спиртом либо бензином.

23. Втулку корпуса трамблера со следами износа следует заменить новой. Выпрессовку и запрессовку подшипника следует проводить при помощи оправки соответствующего диаметра.

24. Собирать трамблер следует в порядке, противоположном порядку разборки, учитывая при этом следующие особенности.

По окончании сборки следует отрегулировать расстояние между контактами прерывателя. Зазор должен быть от 0,35 до 0,45 мм.

Фальц, находящийся на подвижной пластине трамблера нужно смазать моторным маслом (потребуется буквально 2-3 капли масла). Также следует поступить с подшипником, добавив пару капель масла через масленку, которая установлена на корпусе трамблера, и ошлицевой частью валика трамблера.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.

Какие катушки подходят для ВАЗ-2106

Старые модели Волжского автозавода не отличаются сложностью, потому к катушке зажигания особые требования не предъявляются. Благодаря этому на автомашину без труда устанавливают изделия самых разных производителей. Главное — убедитесь, что рабочие параметры нового узла соответствуют вашим потребностям.

Вполне сгодится, в частности:

• МЗАТЭ-2 — очень качественные КЗ, пользующиеся весьма высоким спросом благодаря низкой стоимости и надежности; • ERA — более дорогой вариант с достаточно непродолжительным сроком службы; • СОАТЭ — не слишком качественные катушки, но недорогие и прослужат несколько лет, если машиной пользуются нечасто; • Bosch — высочайшее качество при солидной цене (до 3-х тысяч), узлы этой фирмы отличаются надежностью и долговечностью.

Отечественные производители предлагают свои катушки зажигания за вполне скромные деньги — в пределах 600-800 рублей. Все изделия отличаются довольно большой мощностью и некапризностью, но имеют общий недостаток: малый эксплуатационный ресурс.

Данный видеоурок поможет лучше разобраться с тем как снимать и ставить катушку:

Источник

Как проверить катушку зажигания-на ваз 2106, диагностика катушки

Уважаемые посетители, всем привет.

Нам всем нравится езда на автомобиле, но что делать, если поездка оборачивается для нас неожиданной проблемой, имеющей отношение к какой-либо неисправности личного автотранспорта.

В этой теме Вы ознакомитесь:

• с устройством катушки зажигания;
• как подключается катушка зажигания;
• со схематичным изображением обмоток катушки.

В принципе, о чем рассказывается в этой теме, касается не только автомобилей ВАЗ, так как принцип работы батарейного зажигания имеет отношение и к другим маркам автомобилей работающих на бензине или работающих от газа.

Чем к примеру отличаются между собой катушки зажигания разных марок автомобилей? Такое различие конечно-же имеется, а именно:

• в конструкции;
• в количестве витков для первичной и вторичной обмоток;
• в сечении провода для обеих обмоток

и в магнитопроводе.

Теперь ознакомимся с устройством катушки зажигания.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10, «2» — 5, «3» — 0

Метки имеют значение в 0, 5и 10 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;

4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

5. Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
6. Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
7. Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
8. Включаем в салоне зажигание (стартер не прокручиваем);
9. Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
10. Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
11. Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

• Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
• При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
• Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
• В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Ошибки

Неисправность модуля можно определить и с помощью сканера ошибок. Коды ошибок, связанных с модулем, такие:

1. Р-3000, Р-3001, Р-3002, Р-3003 и Р-3004 — пропуски в искрообразовании, может быть виноват как сам модуль, так и свечи, высоковольтные провода или ЭБУ;
2. Р-0351 — не работает катушка 1-4 цилиндров;
3. Р-0352 — не работает катушка 2-3 цилиндров.

Показания сканера ещё не говорят о проблемах с самим модулем.

Возможно, что не работают свечи или пробиты высоковольтные провода, но если мы изначально их продиагностировали, тогда вина полностью лежит на модуле зажигания. В этом случае можем отремонтировать его самостоятельно, либо купить новый, что быстрее, проще и гарантирует бесперебойную работу системы зажигания. Удачной всем работы, крепкой искры и добрых дорог!

Подготовка к замене БСЗ

Работа по снятию старого зажигания и монтажу нового не требует никаких специальных инструментов, приспособлений или приборов. Не нужна и смотровая канава, а всю операцию можно провести на улице при хорошем дневном освещении. Достаточно располагать таким инструментарием:

• рожковый ключ размером 13 мм для откручивания гайки крепления распределителя;
• с помощью ключей на 10 и 8 мм снимается катушка;
• отвёртка плоская и крестообразная;
• пассатижи;
• дрель электрическая или ручная со сверлом под диаметры саморезов крепления коммутатора.

Поворачивать коленвал таким ключом гораздо удобнее

Для начала выполните несколько этапов предварительной разборки:

1. Откройте капот и отсоедините минусовую клемму аккумулятора.
2. Снимите со свечей и крышки распределителя высоковольтные провода.
3. Выкрутите свечи.
4. Опустите отвёртку в свечное отверстие 1 цилиндра и поворачивайте коленвал до тех пор, пока поршень в нём не достигнет ВМТ. При этом метка на шкиве вала встанет напротив самой длинной риски, нанесённой на блоке цилиндров.

Первым делом надо отключить аккумулятор

Когда 1-й поршень находится в ВМТ, метки на шкиве и блоке должны совпадать

Сопоставив метки и приготовив новые детали, можно приступать к основному этапу работ.
