Установка бесконтактного зажигания Ваз 2107, 2106

Чтобы установить БСЗ своими руками, потребуются следующие инструменты:

• Отвертки (плоские и крестовые);
• Ключи рожковые на 8, 10, 13 мм;
• Пассатижи (плоскогубцы);
• Свечной ключ;
• Дрель или шуруповерт с диаметром сверла 3-3,5 мм. Придется просверлить два отверстия в кузове, чтобы закрепить коммутатор.
• Спецключ для вращения коленвала ДВС или обычным рожковым на 30 мм.

Порядок монтажа бесконтактного электронного зажигания на Ваз 2106-2107.

1. Просверлить и прикрепить коммутатор рядом с катушкой. Но, не надо ставить под бачки с жидкостью.

2. Снять крышку нового трамблера и надеть прокладку.

3. Установить в посадочное место для трамблера так, чтобы подвижный контакт был напротив начерченной метки на клапанной крышке. Сразу до упора гайку не затягиваем.

4. Установить новую катушку, где стояла старая. К клеммам бобины надо подсоединить провода от реле замка зажигания, тахометра, коммутатора. Провод от электронного блока под номером 1 подсоединяется к клемме катушки с обозначением «К», провод от 4-го контакта соединяем с клеммой катушки с обозначением «Б».

5. Проверить зазоры свечей (должно быть 0,8-0,9 мм) и вкрутить по местам.

6. Защелкнуть крышку трамблера и подсоединить высоковольтные провода (центральный от катушки и 4 провода на свечи). Провода к свечам подсоединяем строго по соответствию обозначениям.

7. Подсоединить вакуумный шланчик.

После установки в правильной последовательности, запускаем мотор и начинаем настраивать зажигание. Если после установки нового электронного бесконтактного зажигания двигатель не заводится, следует проверить правильность подключения проводов катушки и высоковольтных на свечи. Если провода в норме, то не совмещены метки.

Регулировка электронного зажигания (на ВАЗ 2107)

Для того чтобы разобраться в том, как отрегулировать зажигание на ВАЗ 2107 (карбюратор) нужно при помощи 13-го ключа выполнить ослабление гайки, фиксирующей трамблер. В данном случае, первый провод, идущий от лампочки будет применяться в качестве вольтметра. Его нужно подсоединить к выводу. Второй же провод подключается к «массе».

Следующий этап регулировки бесконтактного зажигания (на ВАЗ 2107) – выполнение процедуры, подразумевающей включение зажигания. Очень медленно и аккуратно следует провернуть корпус распределителя при помощи часовой стрелки. Остановить выполнение этой работы необходимо сразу же после того как световой индикатор перестанет «гореть». В момент, когда появятся искры, можно будет сделать вывод про появление зажигания. Далее нужно переместить трамблер пока контакты не будут разъединены и индикатор, вновь не начнет гореть. Теперь установка бесконтактного зажигания на карбюраторном ВАЗ-2107 завершена.

Установка электронного зажигания на ВАЗ 2107 позволяет сделать функционирование автомобильного мотора более мягким и плавным. Это способствует тому, что процесс его запуска в холодное время года в значительной степени способствует уменьшению расхода топливной жидкости. Если имея карбюраторный двигатель, вы задумывайтесь над тем как поставить электронное зажигание на ВАЗ-2107, то необходимо максимально подробно ознакомится в нюансах выполнения установки.

Порядок зажигания ВАЗ 2107 не должен быть достаточно дорогим. При этом отдавать предпочтение в пользу дешевых моделей также не рекомендуется. Правильнее всего выбирать товар относящийся к средней ценовой категории для того чтобы в дальнейшем, не произошла ситуация требующая выполнения замены. Перед началом выполнения работ по выставлению бесконтактного зажигания на ВАЗ-2107 требуется подготовить дрель, а также набор различных ключей.

Как выставлять зажигание

Настройка электронного зажигания

Чтобы получить базовые знания и в целом представление о том как поставить бесконтактное зажигание на ВАЗ 2107, нужно ознакомится с инструкцией которая прилагается и изучить все то, что входит в набор к автомобильному мотору карбюраторного типа. Здесь идет речь, про такие детали как трамблер, коммутатор, свечи зажигания, катушка, провода соединительного и высоковольтного типов. Данная система может устанавливаться без каких-либо проблем. Изначально следует снять с аккумулятора клемму означающую «минус», а после произвести проворачивание коленвала до того момента, когда третья и четвертая отметки будут совмещены.

Теперь мастеру, который выполняет работу, можно приступать к процессу выполнения основных действий. Катушку нужно отсоединить от всех коммуникаций, которые к ней идут. Ее необходимо аккуратно демонтировать и установить новую комплектующую. Уже новый элемент может быть подключен к проводу, являющемуся высоковольтным.

Следующий этап, подразумевающий установку бесконтактного зажигания на карбюраторном ВАЗ-2107 подразумевает снятие крышки являющейся трамблером. На блоке, используя маркер нужно указать место, куда он будет монтирован. Далее, деталь следует аккуратно открутить и переставить немного в сторону. Теперь процедура выставления зажигания ВАЗ-2107 (карбюратор) подразумевает установку «бегунка» в перпендикулярном положении к мотору и вставление в отверстие, блока для цилиндров. Его нужно совместить вместе с точкой расположенной на блоке. После этого крышку нужно установить в исходное положение и произвести подключение проводов.

Прежде чем вами будет произведена установка зажигания на карбюраторный ВАЗ-2107, нужно определить, где именно будет находиться коммутатор. Дело в том, что место для его установки в автомобиле этой модели, просто-напросто не предусмотрено. Специалисты рекомендуют выполнить установку непосредственно вблизи емкости, в которую заливается омывательная жидкость. Комплектующая может быть закреплена при помощи саморезов. Также предусмотрена возможность установки разъема. Следует также помнить и про свечи. Для того чтобы в данной модели авто произвести их замену, следует использовать специальный инструмент, при помощи которого осуществляется выкручивание устаревших комплектующих и установка новых. К слову, свет зажигательных свечей позволяет говорить про процесс функционирования мотора. В том случае если они имеют черный цвет, то скорее всего, следует проверить работу фильтра воздуха. Нормальным цветом является светло-коричневый.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

Установка угла опережения зажигания

Система зажигания является весьма чувствительным узлом, требующим тщательной настройки. Только в этом случае можно добиться оптимальной работы двигателя, минимального расхода топлива и максимально возможной мощности.

Методы установки угла зажигания

Отрегулировать угол опережения зажигания можно разными способами.

1. На слух.
2. С помощью лампочки.
3. По стробоскопу.
4. По искре.

Выбор способа зависит прежде всего от наличия необходимых приспособлений и подручных средств.

Регулировка зажигания на слух

Этот способ отличается своей простотой, но прибегать к нему рекомендуется лишь опытным автолюбителям. Работу выполняют на прогретом и заведённом двигателе в следующей последовательности.

1. Ослабляют гайку крепления трамблёра и начинают его медленно вращать.

2. Находят положение трамблёра, при котором обороты двигателя будут максимальными. Если позиция найдена правильно, то при нажатии на педаль акселератора двигатель будет быстро и бесперебойно набирать обороты.

3. Глушат двигатель, проворачивают трамблёр на 2˚ по часовой стрелке и закручивают гайку крепления.

Регулировка зажигания с помощью лампочки

Можно отрегулировать зажигание ВАЗ 2107 с помощью лампочки 12В (автомобильной «контрольки»). Делается это следующим образом.

1. Первый цилиндр устанавливают в положение, при котором метка на шкиве коленвала будет совпадать с меткой 5˚ на блоке цилиндров. Для проворачивания коленвала потребуется специальный ключ.

2. Один из проводов, идущих от лампочки, соединяют с массой, второй — с контактом катушки «К» (цепь низкого напряжения).
3. Ослабляют крепление трамблёра и включают зажигание.
4. Вращая трамблёр, ищут положение, при котором лампочка загорится.
5. Затягивают крепление трамблёра.

Регулировка зажигания с помощью стробоскопа

Подключение стробоскопа и процесс установки угла опережения зажигания осуществляется в следующем порядке:

1. Двигатель прогревают до рабочей температуры.
2. С вакуумного корректора снимают трубку, а в образовавшееся отверстие устанавливают заглушку.

3. Провода питания стробоскопа соединяют с аккумулятором (красный — на плюс, чёрный — на минус).

4. Оставшийся провод (датчик) прибора фиксируют на высоковольтном проводе, идущим на первую свечу.
5. Стробоскоп устанавливают таким образом, чтобы его луч попадал на шкив коленвала параллельно метке на крышке ГРМ.
6. Заводят двигатель и ослабляют крепление трамблёра.
7. Вращая трамблёр, добиваются того, чтобы луч проскакивал точно в момент прохождения метки на шкиве коленчатого вала.

Видео: регулировка зажигания с помощью стробоскопа

Порядок работы цилиндров двигателя ВАЗ 2107

На ВАЗ 2107 установлен бензиновый, четырехтактный, четырехцилиндровый, рядный двигатель, с верхним расположением распределительного вала. В ряде случаев для диагностики и устранения неисправностей необходимо знать последовательность работы цилиндров силового агрегата. Для ВАЗ 2107 эта последовательность такова: 1 — 3 — 4 — 2. Цифрам соответствуют номера цилиндров, а нумерация начинается от шкива коленвала.

Нумерация цилиндров двигателя ВАЗ 2107 начинается от шкива коленвала

Установка направления бегунка

При правильно отрегулированном зажигании элементы двигателя и системы зажигания должны быть выставлены в соответствии с определёнными правилами.

1. Метка на шкиве коленвала должна располагаться напротив метки 5˚ на блоке цилиндров.

2. Бегунок трамблёра должен быть направлен на контакт крышки распределителя, соответствующий первому цилиндру.

При правильно отрегулированном зажигании бегунок трамблёра должен быть направлен на контакт крышки, соответствующий свече первого цилиндра

Таким образом, отрегулировать угол опережения зажигания ВАЗ 2107 довольно просто. Сделать это сможет даже неискушённый автолюбитель, обладающий минимальным набором инструментов и тщательно соблюдающий инструкции специалистов. При этом не следует забывать о требованиях безопасности, так как большая часть работ связана с высоким напряжением.

Высоковольтные провода

Высоковольтные провода (ВВП) передают импульсы от катушки к свечам зажигания. В отличие от других проводов они должны не только выдерживать высокое напряжение, но и защищать от него другие детали автомобиля. Каждый провод состоит из токопроводящей жилы с металлическим наконечником, резиновых колпачков с обеих сторон и изоляции. Большое значение имеет исправность и надёжность изоляции, так как она:

• предотвращает попадание влаги на токопроводящий элемент;
• сокращает утечку тока до минимума.

Неисправности высоковольтных проводов

Для ВВП характерны следующие основные неисправности:

• обрыв токопроводящего элемента;
• утечка напряжения из-за некачественной изоляции;
• чрезмерно высокое сопротивление провода;
• ненадёжный контакт между ВВП и свечами зажигания или его отсутствие.

При повреждении ВВП пропадает электрический контакт и происходит разряд, приводящий к потерям напряжения. В этом случае на свечу зажигания поступает не номинальное напряжение, а электромагнитный импульс. Неисправности проводов приводят к неправильному функционированию некоторых датчиков и к перебоям в работе силового агрегата. В результате один из цилиндров перестаёт выполнять полезную работу и работает вхолостую. Силовой агрегат теряет мощность и начинает детонировать. В этом случае говорят, что двигатель «троит».

Одной из неисправностей высоковольтных проводов является обрыв

Диагностика высоковольтных проводов

При подозрении на неисправность ВВП (двигатель «троит») сначала их необходимо тщательно осмотреть — возможно повреждение изоляции, сколы, прикосновение к горячим элементам двигателя

Особое внимание следует обратить на контакты проводов — на них не должно быть следов окисления или нагара. Если же видимых повреждений не обнаружено, приступают к обнаружению возможного обрыва и измерению сопротивления ВВП с помощью мультиметра

Сопротивление провода должно составлять 3–10 кОм. Если оно равно нулю, провод оборван. Также следует учитывать, что сопротивление не должно отклоняться от нормы более чем на 2–3 кОм. В противном случае провод следует заменить.

Выбор высоковольтных проводов

При покупке новых проводов следует обратить внимание на рекомендации автопроизводителя. На ВАЗ 2107 обычно устанавливают провода марки ВППВ-40 (синего цвета) с распределённым сопротивлением (2550 +/-200 Ом/м) или ПВВП-8 (красного цвета) с распределённым сопротивлением (2000 +/-200 Ом/м)

Важным показателем ВВП является допустимое напряжение. Если фактические значения напряжения превышают допустимые, может произойти пробой изоляционного слоя кабеля и выход провода из строя. Напряжение в бесконтактной СЗ достигает 20 кВ, а напряжение пробоя — 50 кВ.

Немаловажным является и материал, из которого изготовлены ВВП. Обычно провод имеет полиэтиленовую изоляцию в поливинилхлоридной оболочке. Наиболее надёжными считаются силиконовые ВВП. Они не грубеют на морозе, что предотвращает их расшатывание в гнёздах, и менее склонны к пробоям. Из производителей проводов можно выделить фирмы Champion, Tesla, «Хорс» и др.

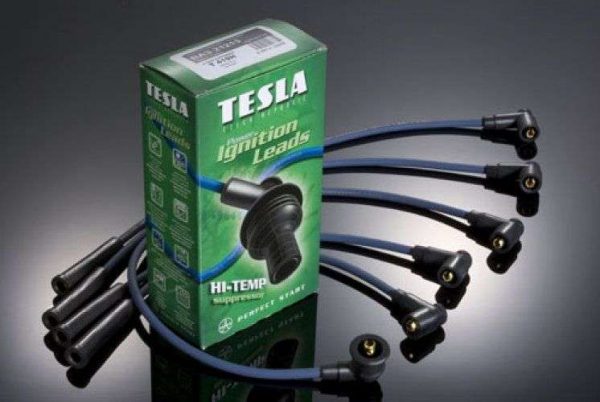

Продукция компании Tesla считается одной из самых надёжных

Что такое угол опережения зажигания?

Чтобы зажигание работало правильно, необходимо соблюсти следующее условие: искрообразование должно происходить в тот момент, когда поршень находится в ВМТ. Это должен быть такт сжатия. Данный момент должен быть точкой воспламенения.

Параметры	Единицы измерения	Классическая	Бесконтактная
Энергия искрового разряда	мДж	20	60
Время нарастания вторичного напряжения с 2 до 15 кВ	мкс	30	20
Вторичное напряжение max	кВ	26	29,5
Длительность искрового разряда	мс	1,5	2

Однако это еще не все. Время, за которое топливная смесь полностью сгорит, тоже должно учитываться. Поэтому свечи зажигания должны создать импульс с некоторым опережением, которое и называется углом опережения. В результате, смесь достигает пика горения, а цилиндр начинает движение вниз.

Если искрообразование происходит раньше, то такое зажигание называется ранее, а если поздно, то позднее. Ранее приводит к детонации. Вот почему двигатель быстро перегревается, а его работа становится неэффективной, хотя расход топлива иногда может быть сильно снижен. Определить это можно по электродам свечей зажигания, которые покрываются белым налетом. При позднем зажигании заметно теряется мощность, а из выхлопной трубы выходит черный дым, что свидетельствует о том, что бензин, не успевая сгореть в цилиндре, догорает в выхлопной системе.

Свечи зажигания, в этом случае, становятся черными. Об этом могут рассказать и хлопки в выхлопной трубе. Позднее зажигание способствует тому, что свечи попросту заливает топливом, которое не сгорает или сгорает не полностью. Когда они заливаются – они не работают.

Системы зажигания разделяются на 3 группы:

Контактная система зажигания

Бесконтактная система зажигания

Электронная система зажигания (микропроцессорная система зажигания)

Электронная система зажигания

Плюсы и минусы безконтактного зажигания

Плюсы +	Минусы —
Ток подают на катушки зажигания через полупроводниковый коммутатор на первичную обмотку, это делает энергию искры гораздо больше, за счет большего напряжения на вторичной обмотке катушки зажигания (до 10 кВ).	Самым значительным недостатком данной системы зажигания является низкая надежность по сравнению с другими. Всем известные коммутаторы, которые изначально ставились на эти системы отличались очень низкой надежностью и часто выходили из строя.
Функционально заменяющий КГ электромагнитный формирователь импульсов, сделанный при помощи датчика Холла и который обеспечивает по сравнению с КГ значительно лучшую форму импульсов, а также стабильность, при этом во всем диапазоне оборотов двигателя. В связи с этим двигатель, оснащенный БСЗ выдает значительно лучшие показатели мощности и позволяет значительно сэкономить на топливе (до 1 л. на 100 км).	Если возникнут какие либо проблемы, то без новых запасных частей не обойдешься.
Значительным плюсом данной системы зажигания является низкая по сравнению с КСЗ потребность в частой регулировке, а также обслуживание. Но что касается обслуживания системы, то тут все просто и сводится к смазыванию вала трамблера каждые 10 тыс. км. пробега.

Плюсы и минусы контактного зажигания

Плюсы +	Минусы —
Это самая простейшая система зажигания, ее можно отремонтировать в чистом поле при помощи золотника и спички в течение 10 минут, с бесконтактный этот номер не пройдет. Отказ контактной системы зажигания маловероятен.	Ток подается на первичную обмотку катушки зажигания через контактную группу. В связи с эти значительное ограничение на величину напряжения на вторичной обмотке катушки (до 1.5 кВ), а значит сильно исктообразование.
Часто требуется обслуживание. Нужно постоянно следить за зазором в КГ, за углом замкнутого состояния КГ. Нужно постоянно чистить контакты КГ потому как они во время эксплуатации подгорают. Также вал трамблера нужно каждые десять тысяч километров смазывать. Также рекомендуется смазывать кулачек распределителя.
Низкая надежность этой системы, часто выходит из строя, требуется постоянный уход.

Плюсы +	Минусы —
Значительным плюсом МПСЗ является то, что она обеспечивает качественное управление зажиганием в зависимости от частоты вращения коленчатого вала, давления в впускном трубопроводе, температуры двигателя, положения дроссельной заслонки карбюратора. В системе отсутствует механика, поэтому эта система зажигания отлично вырабатывает искру, искрообразование очень мощное.	В полевых условиях не отремонтировать. Сложно найти запчасти. Низкая надежность.

Базовые понятия в работе зажигания

Чтобы докопаться до сути проблемы, необходимо знать механизмы работы данного узла. Для этого разберем некоторые азы теории, зная которые можно углубляться в вопрос исправления поломки.

Первое, что необходимо усвоить, что же собой представляет система зажигания. Система зажигания — связанные между собой узлы и устройства, совместная работа которых обеспечивает возникновение электрического разряда, который поджигает топливную смесь, обогащенную воздухом, в камере внутреннего сгорания.

Однако, для разбора проблемы нам нет необходимости знать всю систему. В большей степени нас интересует момент появления искры, который и отвечает за корректную работу всей системы. Момент, когда появляется искра называется моментом зажигания, поскольку он определяет временные рамки, в которых и поджигается сжатая топливная смесь.

• как понять, что зажигание выставлено неправильно;
• какие последствия могут быть;
• как правильно выставить зажигание.

под капотом ВАЗ 2109 Довольно часто автовладельцы ВАЗ 2109 связывают проблемы в работе своего автомобиля с неисправностями карбюратора. На самом деле, некоторые неполадки стоит воспринимать исключительно как следствие неправильно выставленного момента зажигания. Такими неполадками могут стать: затрудненный старт работы двигателя и белый едкий дым из выхлопной трубы.

Зажигание ВАЗ-2109

Да, опытные автовладельцы скажут, что описанные ниже неисправности могут быть связаны с неправильной работой и других систем и будут правы. Мы же предлагаем проверить первую и основную догадку о причинах поломки — неправильно выставленный угол зажигания. Список наиболее распространенных неполадок в работе двигателя:

• Чрезмерной высокий уровень детонации в поршневой системе двигателя. Опознать данную проблему можно по следующим признакам: при вдавливании педали газ в двигателе появляется звенящий звук. С этой проблемой сталкиваются неопытные или невнимательные автовладельцы, которые уделяют недостаточно внимания при техническом обслуживании. Причина преждевременной детонации заключается в раннем срабатывании зажигания, которое может привести к деформации поршневых колец. А ведь ремонт этого узла является очень дорогостоящим.
• Если при старте работы двигателя из выхлопной трубы выходит черный дым, это также может свидетельствовать о преждевременном зажигании.
• Ощутимая потеря мощности двигателя; увеличенный расход топлива; заторможенная реакция двигателя на смену режима работы, слабая приемистость. Все эти “недуги” в работе “сердца” вашего автомобиля говорят о запоздалом срабатывании зажигания. Причина подобного явления в том, что топливная смесь не успевает полностью выгореть при достижении поршнем наивысшей точки работы. Верхняя точка работы поршня еще известна как мёртвая. Вот и получается, что при негативном движении, топливная смесь все еще сгорает в цилиндре. Помимо этого возможна и другая причина, а именно очень высокая температура выпускных труб.
• В случае, если проблема в работе двигателя возникает непосредственно при нажатии на газ, то, вероятно, зажигание срабатывает позже, чем это необходимо. При таком варианте работа двигателя происходит с перебоями, а нажатие на педаль газа вызывает провалы в его функционировании. Наличие такой проблемы может вызвать рывки при движении автомобиля.
• Заведенный двигатель не поддерживает или плохо поддерживает работу на холостых оборотах.

Возникновение одной из перечисленных неисправностей в работе ВАЗ-2109 должно вызвать у автовладельца тревогу. В таком случае стоит проверить угол, на который выставлена система зажигания. Может быть и так, что повторное выставление угла зажигания решить вашу проблему.

Система зажигания – это связанные между собой разнообразные приборы и устройства, которые гарантируют появление электрического разряда, который в свою очередь поджигает смесь топлива и воздуха в системе двигателя внутреннего сгорания. Данная система играет огромное значение в техническом оснащении автомобиля и электрооборудовании.

Нас интересует не вся система зажигания, а только момент появления искры, который определяет правильность работы всей системы. Этот момент называется моментом зажигания, т.к. определяет время поджигания рабочей смеси в сжатом виде. Неправильно выставленный момент зажигания влечет за собой множество проблем в работе автомобиля. С помощью данной статьи вы узнаете, как определить неполадку, чем она грозит и как её исправить.

ВАЗ-21099: под капотом

Проверка правильности установки зажигания ВАЗ 2107

Для того чтобы проверить, насколько правильно установлено зажигание надо разогнать автомобиль до 40 км/ч на третьей передачи. Далее надавить на педаль газа, чуть больше чем на половину. Если детонация пропадает через 3-5 секунд, то зажигание установлено правильно. Если же детонация длится больше, надо остановиться, на работающем двигателе ослабить крепление распределителя зажигания, после чего провернуть его корпус вправо (+) на одно деление. Затем повторить процедуру проверки. Если же детонации нет вообще, то корпус трамблера надо вращать влево (-). Делать Это нужно очень аккуратно.

Видео «как установить зажигание на ВАЗ 2107:

Начну с того, что способ выставления зажигания на слух нюх взгляд и потёртую ладошку мне никогда не нравился и не внушал доверия. Я конечно понимаю что люди миллион раз так делали и у все всё работает, но всё же не могу я так, не по мне это на глазок что-то делать. Хотя возможно мой способ покажется кому-то ещё хуже но об этом позже.

Начнём с того что у вас обязательно должен быть выставлен по меткам распредвал. (Как это сделать и проверить тонны инфы)

Вторым этапом у вас должна быть натянута цепь.

А вот дальше начинается чуть интереснее. О метке на шкиве мы все знаем, о том что 3 метки на передней крышке двигателя тоже знают многие, хотя кто-то даже удивился узнав об этом, кто-то даже сказал что это запасные метки :D. Ну открытия я думаю не для кого не сделаю, но для себя я его сделал явно. Дак вот эти метки как раз для того что бы выставлять зажигание. В зависимости от того на каком топливе мы планируем ездить такое опережение зажигания и выставляем.САМАЯ БОЛЬШАЯ — 7680 бензинСРЕДНЯЯ — 92 бензинМАЛЕНЬКАЯ — 95 бензинВыставляем метку на шкиве к необходимой нам метке и считай пол дела сделано попутно обязательно смотрите в каком из цилиндров 1 или 4 идёт такт сжатия.

Т.к. у нас уже есть ВМТ в 1 и 4 цилиндрах предположим такт сжатия у нас на 4. Забудьте обо всех этих только по первому цилиндру чтобы бегунок смотрел на какой-то там цилиндр или болт, я этих объяснений наслушался пипец сколько. На деле всё в разы проще.

И так у нас выставлено опережение. У нас ВМТ на сжатии в 4 цилиндре. Теперь просто накиньте крышку на трамблёр и поставьте его так что бы у вас был запас для регулировки. При этом вакум-коректор должен смотреть на вас. Поставили. Окей. Смотрим на крышке где у нас контакт 4 цилиндра. Она так и будет подписан. Нашли. Запоминаем его ориентировку, снимаем крышку приподнимаем трамблёр и выставляем бегунок ровно под этот контакт 4-го цилиндра.

Далее наживляем крепление трамблёра. Подтягиваем, но при этом что бы осталась возможность регулировки.

Дальше начинается то что я и сам недавно узнал. Вычитал на драйве интересный способ его то я и хотел применить. Нам нужна 12 вольтовая лампочка и пара проводов. Всё как обычно минус на массу. Включаем зажигание, ПЛЮС кидаем на тонкий провод который идёт от катушки к контактной группе трамблёра на конденсатор. Крутим трамблёром до упора по часовой стрелке а потом медленно по часовой. В тот момент когда лампа начнёт загораться это и есть то положение зажигания которое вам нужно. Затягиваем трамблёр, курим радуемся.

Теперь о расскажу о самом главном. Этот способ для КСЗ а у меня БСЗ. Сколько я с цешкой не лазил там к каким контактам не сувался на БСЗ ничего подобного добиться так и не смог. Тогда я решил пойти в лоб.Дальше способ который я не где никогда не видел и не слышал и мне интересно насколько он правильный.Выкрутил свечу из 4 цилиндра (Там у меня сжатие и ВМТ) Включил зажигание, накинул ВВ провод на свечу. Резьбу (свечи) на массе. И давай крутить корпусом трамблёра в разные стороны. Искры летят. Я сижу довольный. Снизив амплитуду своих поисков, потихоньку нашёл место. Где как раз и происходит «рождение искры» Потихоньку мелкими покачиваниями подобрался, там и остановился, затянул гайку и побежал крутить стартер. Машина завелась хорошо. Обороты как по учебнику. Двигатель работает относительно ровно. Ну для моего двигателя — ровно.

Жду критики. Интересно может я что-то не так понял, или сделал. Но вроде всё вышло как надо, правда на ходу ещё не проверял.

И да, друзья, извините, если где-то допустил грамматические ошибки.

ПОДРОБНО О САМЫХ ВАЖНЫХ ЭЛЕМЕНТАХ УСТРОЙСТВА ТРАМБЛЕРА

ВАКУУМНЫЙ РЕГУЛЯТОР

Именно это устройство способно изменять при необходимости УОЗ. Как только меняется нагрузка мотора, соответствующие коррективы вносятся в работу детали устройства трамблера.

Вакуумный регулятор трамблера представляет собой замкнутую полость. Для обеспечения лучших эксплуатационных качеств конструкция разделяется диафрагмой. Одна полость идёт напрямую к карбюратору.

Когда происходит разряжение — начинает двигаться диафрагма. Как результат давление оказывается на подвижной диск и кулачок прерывателя. Время срабатывания последнего корректируется в зависимости от текущей ситуации.

Как выполнить регулировку

Данный процесс подразумевает выполнение установки угла зажигания в начальное состояние. НаВАЗ это должно осуществляться следующим образом:

1. Устанавливается шкив коленвала.
2. Монтируется трамблер.
3. Выполняем запуск и прогрев на температуры, которую необходимо считать рабочей.
4. Пробуем осуществить запуск при горячем двигателе. Если выполнить эту процедуру на ранней стадии, то стартер не будет крутиться так, как ему нужно.

Это интересно: Способы проверить аккумулятор автомобиля: как определить исправность состояния батареи с помощью мультиметра

После того как установка бесконтактного зажигания ВАЗ 2107 была произведена, следует выполнить тестовую поездку. В данном случае рекомендуется набрать скорость, которая бы составляла 30-40 километров в час, а после выполнить включение «четвертой» передачи. Как только передача была включена необходимо максимально придать «газа». В случае если комплект бесконтактного зажигания был установлен верно, то водитель через несколько секунд услышит небольшой звон. После этого, двигатель начнет работать как необходимо, постепенно набирая обороты. В том же случае если звон будет продолжаться более трех секунд, то нужно выполнить опережение зажигания, выполнив поворот трамблера. Если звук отсутствует, то это можно сделать несколько ранее, провернув трамблер.
