Конструктивно, замок зажигания автомобиля ваз 2107 состоит
из собранных на основе одного корпуса, механического противоугонного устройства
с замком и контактной части. Каждая из этих составных частей является вполне
самостоятельной сборкой и может быть заменена по отдельности.

В соответствии со своим предназначением замок зажигания ВАЗ-2107
имеет 4 рабочих положения:

Положение 0 – все электроприборы отключены.

Начальное положение (III) , при котором ключ вставляется и
вынимается — считается стояночным. В этом положении запитывается освещение,
отопитель и стеклоочиститель

Обращается внимание, что в данном случае все
потребители работают от АКБ и значит, существует риск быстрой ее разрядки

Положение I – подключение все потребителей соответствующих
положению III плюс система зажигания, возбуждение генератора, контрольные
приборы и цепь сигнализации поворота.

Положение II —  в
дополнение к цепям положения І,
добавляется цепь включения стартера.

Положения 0, I и III являются фиксированными. При установке
ключа в положение II он удерживается дополнительным усилием (с целью исключения создания
условий для перегрузки стартера).

В случае необходимости снятия замка зажигания в первую
очередь демонтируется декоративный чехол рулевого вала и отсоединением минусовой
клеммы аккумуляторной батареи обесточивается электрическая схема автомобиля.

После того как доступ к замку зажигания открыт, от него
отсоединяется пакетник с проводами. Для разблокировки противоугонного механизма
следует вставить в замок ключ и легкими движениями рулевого колеса влево и вправо
добиться его свободного хода. Отвернув крестовой отверткой два винта на
кронштейне рулевого вала и отжав фиксатор, замок можно снять с посадочного
гнезда.

Работоспособность замка проще всего проверить с помощью
омметра, путем прозвонки коммутации контактов при различных положениях ключа:

«0»: контакты 30 и 30/1;

«I»:  30 — INT, 30/1-15;

«II»: 30-INT, 30/1-15, 30-50;

«III»; 30-INT.

 При нормальной работе
сопротивление каждого конкретного соединения должно стремиться к нулю. В случае,
если сопротивление в одном из положений заметно больше нуля – контакты подгорели
или загрязнены (окислены). В такой ситуации контактную часть рекомендуется
заменить в сборе (сняв с замка стопорное кольцо и вынув дефектную контактную
группу).

Сборка замка и его установка на место производятся в
обратном порядке.

Ремонт замка зажигания ВАЗ 2107

Снять замок зажигания ВАЗ 2107 довольно просто. Для этого потребуется лишь:

• крестообразная отвёртка;
• шило.

Порядок демонтажа замка зажигания

Для снятия замка зажигания нужно выполнить ряд действий в следующем порядке:

1. Отсоединить минусовую клемму от аккумуляторной батареи.
2. Открутить винты крепления нижнего кожуха рулевой колонки и снять его.

Видео: замена замка зажигания ВАЗ 2107

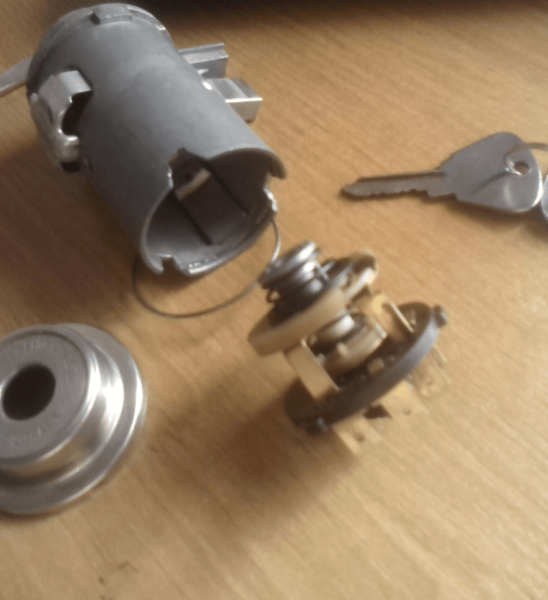

Разборка замка зажигания

В случае выхода из строя контактной группы, которая не ремонтируется, а меняется целиком, её можно легко извлечь из корпуса замка. Порядок действий при этом следующий:

1. Отвёрткой или шилом подцепить стопорное кольцо и вынуть контактный механизм.

Сборка и установка замка зажигания осуществляется в обратной последовательности.

Видео: разборка замка зажигания ВАЗ 2107 и замена контактной группы

Устройство замка зажигания одинаково для всех классических моделей ВАЗ. Однако на автомобили, выпущенные до 1986 года, устанавливались замки с семью контактами, а после 1986 года — с шестью. Для ВАЗ 2107 подойдёт любой замок для классических «Жигулей» с шестью контактными выводами.

Видео «Наглядная инструкция по замене»

Подробная инструкция по замене ЗЗ на «семерке» представлена на видео ниже (автор видео — В гараже у Сандро).

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Замок зажигания в автомобилях семейства ВАЗ время от времени выходит из строя по причине ослабления контактных стоек или подгорания контактов внутри него. Бывает и выработкой кулачков пластмассового валика. Можно разобрать замок и почистить его, но лучше просто поменять на новый, учитывая что стоит он копейки, по сравнению с импортными замками.

Но если соединение проводов вместе не привело к срабатыванию стартера (или он включился не с первого раза) — проверяйте втягивающее реле на стартере. На нем тоже могут подгореть контактные пятаки, что будет препятствовать нормальному замыканию цепи. Как вариант, можно отверткой замкнуть два больших вывода на втягивающем реле (перед этим авто ставим на нейтраль и задействуем ручник). При замыкании стартер должен начать бодро крутить. Если это произошло — снимайте и меняйте втягивающее реле. Если же стартер при замыкании крутит «вяло», придется его снимать и проверять состояние щеток.

Замок зажигания предназначен не только для запуска двигателя — он выполняет сразу несколько функций:

1. подает напряжение в бортовую сеть автомобиля, замыкая цепи системы зажигания, освещения, звуковой сигнализации, дополнительных устройств и приборов;
2. по команде водителя включает стартер для запуска силовой установки и выключает его;
3. отключает питание бортовой цепи, сохраняя заряд аккумуляторной батареи;
4. защищает автомобиль от угона путем фиксации рулевого вала.

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь «спец» инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

замок зажигания ваз 2104 схема подключения проводов

Интерфейс	Русский/Английский
Тип лицензия	Free
Кол-во просмотров	257
Кол-во загрузок	132 раз
Обновление:	12-04-2019

замок зажигания ваз 2104 схема подключения проводов — Схема замка зажигания ваз 2101, устройство и подключение remont-avtovazrushema-zamka-zazhiganiya-vaz-2101 Cached Такая фишка значительно облегчит установку нового элемента, поскольку на такой замок зажигания ВАЗ -2101 схема подключения не требуется Замок зажигания ВАЗ 2106: схема подключения проводов cars-bazarruvse-o-prodazhe-avtozamok-zazhiganiya-vaz-2106 Cached Замок зажигания на автомобиле ВАЗ 2106 не слишком сложен, а схема подключения всех проводов просто и понятна Поэтому самостоятельная замена, без обращения в сервисный центр, выполняется Замок Зажигания Ваз 2104 Схема Подключения Проводов — Image Results More Замок Зажигания Ваз 2104 Схема Подключения Проводов images Замена замка зажигания или контактной группы на автомобиле wwwautoezdacomremauto948-zamena-zamka-zaguganiahtml Cached Замена замка зажигания или контактной группы замка зажигания , схема подключения замка зажигания автомобиля ВАЗ , Lada Замена замка зажигания или контактной группы на автомобилях wwwavtoreminfostativaz-2101-vaz-2106-vaz-2107zamena Cached Схема подключения замок зажигания на ВАЗ 2104 всё равно не заводиться, проводами Схема подключения замка зажигания ВАЗ-2107 ВАЗ-2101 vazdriverru Электрооборудование Схема подключения замка зажигания ВАЗ -2107 ВАЗ -2101 В этом мануале мы приводим подробную схему подключения замка зажигания на ВАЗ классике с фотографией и цветами проводов Замок зажигания ваз 2106: Подключение, Схема, Как снять vz06-upruszzamok-zazhiganiya-vaz-2106html Cached Это и окисление проводов , заклинивание личинок и многое другое Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ -2106 Электросхема ваз 2104 (21043) карбюратор и инжектор с bumperguruelektroshema-vaz- 2104 html Cached Экспортный вариант ВАЗ 2104 и ВАЗ 21043 дополнительно включают очиститель и обогрев заднего стекла С 1994 года такая схема стала стандартом для всех выпускаемых четвёрок Замена замка зажигания и контактной группы на ВАЗ 2108, ВАЗ vaz-russiacomremont-vaz-2108zamena-zamka Cached Как заменить замок зажигания , проверить контактную группу и заменить её на ВАЗ 2108- ВАЗ 21099? Замена замка зажигания : Как снять замок зажигания на ВАЗ 2107: схема подключения avtozamcom ВАЗ ВАЗ 2107 2 Схема подключения в ВАЗ -2107 по цвету проводов замок зажигания на ВАЗ 2107 потребуется Замена замка зажигания на ВАЗ 2101-ВАЗ 2107 vaz-russiacomremontzamena-zamka-zazhiganiya Cached За это отвечает замок зажигания , замени его на новый и всё у вас будет в порядке с блокировкой! (О том как заменить замок , см в статье: Замена замка зажигания на ВАЗ ) Promotional Results For You Free Download Mozilla Firefox Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of 1 2 3 4 5 Next 4,310

• На ножке, р. 188 см, пр-во Германия. Продам Ваза в Кемерово 51103 Первоначальное описание товара, ц
• ену и контакты нужно указывать в тексте объявления. 1 — на конденсатор, 2 — вывод ВК и 3 — вывод Б , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка за
• , как я понял на вывод ВК у меня приходит провод с quot;регулятора напряженияquot; и с quot;замка зажиганияquot;, только на схеме они соединяются у предохранителя, На рис. 1.1 приведена принципиальная схема котельной установки, работающей на природном газе или мазуте. Электрическая схема включения паровых и водогрейных котлов имеет автоматический выключатель (АВ) для защиты от перегрузок. Если этот участок цепи исправен, а плюс на розовый провод все-таки не подается, то обрыв цепи нужно искать где-то ближе к ее началу — например, в замке зажигания. Как видите, поиск причин остановки двигателя ЗМЗ-406 не сложней, чем двигателей ВАЗ. Каталог деталей, поиск, ассортимент, ссылки на ресурсы, авто-новости. Размещение собственного прайс-листа. Для данной модели нет модификаций. Например, чтобы вы могли открыть автомобиль при помощи центрального замка. Но и на этот случай у угонщиков есть своя схема. ВАЗ форум : Форум владельцев автомобилей ВАЗ и не только. БУ запчасти ВАЗ 2104 — Нижний Новгород. Комплект личинок для дэу нексия двери, багажник, замок зажигания Цена: 1 750 руб. . Группы замка зажигания на нексии — Daewoo Nexia FAQ — тюнинг дэу . Люди, помогите с подключением замка. Благодарю за помощь, но мне бы ещё схему по цветам. В нашем электронном онлайн автокаталоге, можно искать запчасти ВАЗ-2131 по номеру или заводскому чертежу узла, сделать заказ и узнать стоимость запчастей.

Замок зажигания ВАЗ 2107

Замок зажигания (ЗЗ) ВАЗ 2107 является устройством электромеханического типа. Он находится под приборной панелью и крепится на кронштейн, приваренный к левой стороне вала рулевой колонки.

Назначение замка зажигания

Основная функция ЗЗ — синхронизация электросистем при запуске и эксплуатации автомобиля. При повороте в замке ключа ток начинает поступать на втягивающее реле стартера, в систему зажигания, к контрольно-измерительным и световым приборам, отопителю и т. п. При выключении замка зажигания большая часть электрооборудования полностью обесточивается, предохраняя аккумулятор от разрядки. Одновременно включается противоугонный механизм, блокирующий руль при его малейшем повороте.

Ключ в ЗЗ ВАЗ 2107 может занимать четыре положения, три из которых фиксированные:

1. 0 — «Выключено». Электропроводка обесточена. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
2. I — «Зажигание». Включена система искрообразования двигателя, возбуждение генератора, контрольно-измерительные приборы, наружное освещение, щётки стеклоочистителя, печка и поворотники. Ключ нельзя вынуть из замка, противоугонный механизм отключён.
3. II — «Стартер». Ток подаётся на стартер. Положение ключа не фиксируется, поэтому его нужно принудительно держать в этом положении. Из замка его вынуть нельзя.
4. III — «Стоянка». Всё отключено, кроме звукового сигнала, габаритных огней, щёток стеклоочистителя и печки отопления салона. При удалении ключа из замка активируется противоугонный механизм. При повороте руля в любую сторону он будет заблокирован. В подтверждение блокировки раздастся звуковой сигнал — щелчок. Для отключения противоугонной системы нужно вставить в замок ключ, установить его в положение «0» и плавно поворачивать рулевое колесо в любую сторону до разблокировки.

При спуске «Жигулей» с горы или при движении на нейтральной скорости нельзя глушить движок и вынимать ключ из замка. Такие действия приведут к заклиниванию руля и созданию аварийной обстановки на дороге из-за сложностей с управлением автомобиля.

Схема подключения замка зажигания

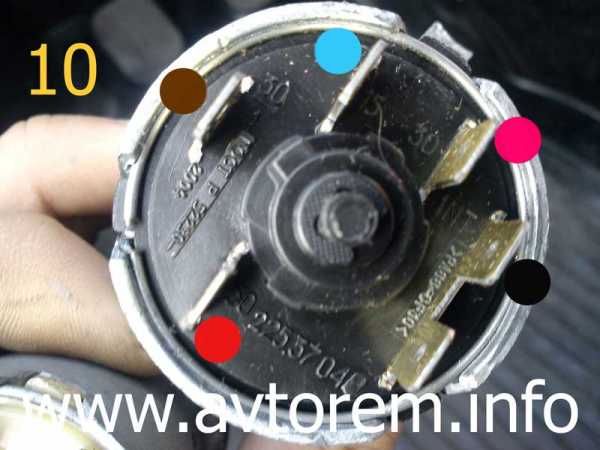

На новом ВАЗ 2107 все провода, идущие к замку зажигания, собраны в одну пластмассовую фишку, подсоединить которую не составляет большого труда. Для отключения замка эту фишку нужно просто снять. Если же провода на контакты надеваются по отдельности, подключение следует проводить по следующей схеме:

• к контакту 50 подсоединяется красный провод (стартер);
• к контакту 15 — двойной голубой с чёрной полосой провод (зажигание, отопитель, приборы на передней панели, обогрев заднего стекла);
• к контакту 30 — розовый провод (плюс аккумулятора);
• к контакту 30/1 — коричневый провод (плюс аккумулятора);
• к контакту INT — чёрный провод (габариты, задние тормозные фонари и фары).

Замок зажигания ВАЗ 2107 подключается по универсальной для всех классических моделей ВАЗ схеме.

Устройство замка зажигания

Замок зажигания ВАЗ 2107 представляет собой цилиндрический корпус, в котором находятся личинка и контактный механизм, с выступом для фиксации рулевого колеса. На одном конце цилиндра имеется углубление для ключа, на другом — контакты для подсоединения электропроводки. Каждый ключ индивидуален, что даёт дополнительную гарантию от угона. Замок состоит из двух частей, соединённых поводком. В верхней части находится личинка (запирающее устройство), в нижней части — контактная группа.

Личинка замка

Перед выключателем зажигания стоят две задачи:

• основная — поворот подвижного диска контактного устройства;
• дополнительная — блокировка руля при выключенном зажигании.

Блокировка осуществляется с помощью подвижного запорного пальца, который при повороте ключа по часовой стрелке частично убирается внутрь корпуса замка. При вращении ключа в обратном направлении палец выдвигается, а когда ключ вытаскивается, палец входит в специальное углубление в рулевой колонке. При этом раздаётся громкий щелчок.

Для поворота используется поводок, который:

• обеспечивает поворот подвижного диска контактного механизма;
• фиксирует замок в нужном положении с помощью лунок, шариков и пружин.

Контактный механизм замка зажигания

Контактная группа замка состоит из двух частей:

• подвижного диска с токопроводящими пластинами;
• неподвижной пластмассовой колодки, в которой закреплены контакты электропроводки, имеющие в месте соприкосновения с подвижным диском специальные выступы.

При повороте ключа пластины на диске замыкают или размыкают нужные контакты на колодке, включая или выключая соответствующие узлы и механизмы.

В каких случаях и как нужно заменить замок

Смена его нужна, если:

1. Заедает бородка ключа при его повороте или при установке его в личинку. Некоторые владельцы ВАЗ-2107 не сразу меняют центральный замок. Вместо этого либо изготавливают новый ключ, либо промывают замок специальной жидкостью. Но это лишь временные меры, ведь если в замке уже имеется неисправность, замена его неизбежна.
2. Если в любом из положений противоугонный стержень заедает.
3. Не включаются стартер или электрические цепи. В этом случае поломка заключается в неисправной или подгоревшей контактной части провода.

Для того чтобы снять замок зажигания в ВАЗ-2107, в арсенале должны быть:

• тонкая отвертка;
• шило/спица;
• шлицевая и крестообразная отвертки.

Этапы демонтажа центрального замка:

1. Первым делом происходит отключения питания бортовой сети машины. Делается это просто, все лишь снимается клемма батареи.
2. Далее ключ необходимо установить в позицию «ноль».
3. Следующим шагом предстоит снять кожух с рулевого колеса. Крепится он винтами, которые необходимо раскрутить.
4. Откручиваются винты, которые фиксируют корпус замка. Располагаются они слева и справа от него. Тут понадобится шило либо же тонкая отвертка. Сначала отжимается фиксатор, затем извлекается сам замок.
5. В завершение отключается штекер/провода от замка.
6. Производится замена либо же ремонт его контактов.

Проверка и замена контактной группы осуществляется следующим образом:

1. Сначала извлекается пружинное кольцо, которое скрепляет между собой группу в корпусе замка. Для этого необходимо поддеть его тонкой отверткой.
2. Далее старые контакты извлекаются.
3. Монтируются новые. Во время установки необходимо следить за тем, чтобы паз контактной группы совпал с поворотным штоком на секретной части центрального замка.

Признаки неисправности

Подшипник ступицы – наиболее уязвимая часть, диагностировать которую проще всего. Ряд признаков определяются даже без разбора автомобиля. Их можно почувствовать во время езды.

Вибрация в передних колесах. Для этого не потребуется наблюдать снаружи. Вибрации могут ощущаться в салоне в виде слабого дрожания рулевого колеса. Иногда износ подшипника настолько сильный, что вибрировать может весь салон.

1. Стук. Ступичный подшипник нивы шевроле может проявлять себя в виде стука в передней части автомобиля.Если при движении, передняя часть шумит, то все диагностируется при движении.

2. Нагрев. При выходе из строя подшипников, колесо начинает ходить в стороны. Из-за этого увеличивается площадь трения и происходит нагрев оси. Если после поездки центральная часть сильно нагрета – требуется ремонт или замена подшипника передней ступицы нива шевроле.

Самостоятельная замена

Если присутствует определенная проблема в работе замка, заедание или общая поломка, может понадобиться полная замена устройства в сборе. Для этого нужно снять старый, после чего установить новый в гнездо и правильно подсоединить все провода к клеммам.

Чтобы заменить замок зажигания, нужно соблюдать следующую последовательность действий:

1. Отключить массу от аккумуляторной батареи. Если этого не сделать, то произойдет короткое замыкание при снятии устройства.
2. Замок установить в «нулевое» положение.
3. Закрыть его специальным декоративным пластмассовым покрытием.
4. После этого следует отвинтить крепления самого устройства.
5. Отыскать технологическое окно. Оно находится там, где закреплен замок. Требуется нажать на фиксирующий штопор, который удерживает корпус элемента, и вытянуть замок из гнезда.
6. Провода, которые направлены на контактную группу устройства, нужно отсоединить.
7. Если требуется замена только механической части устройства, то при помощи отвертки извлечь стопорное кольцо, снять группу контактов и установить ее в новое устройство.
8. В гнездо установить новый замок.
9. Закрутить крепления на нем.
10. Подключить все кабели к клеммам замка зажигания. Для этого рекомендуется воспользоваться специальной схемой.
11. После этого установить декоративный чехол на рулевую колонку.
12. Завинтить крепления чехла.
13. Подсоединить кабель массы к аккумуляторной батарее.
14. Проверить качество выполненной работы, для чего попробовать завести автомобиль.

Как видно из описания, снять замок можно без особых проблем. Если нужно заменить только место подключения контактов, то специалисты все равно рекомендуют демонтировать все устройство. Таким образом можно сильно облегчить задачу по замене.

Кроме этого, нужно хорошо разбираться, каким образом подключить все электрические провода. Обычно сама схема соединения отображается на коробке от устройства:

1. Для начала требуется при помощи шила или отвертки убрать стопорное кольцо, которое удерживает контактную группу в корпусе самого устройства. В этом случае помогут только опыт и сноровка, поскольку провести операцию достаточно проблематично.
2. Поменять старую группу контактов, установив на ее место новую.
3. Вмонтировать стопорное кольцо в специальный паз на корпусе.
4. Провести все проводные соединения.
5. Декоративный кожух установить на место и закрепить.
6. Далее подключить аккумуляторную батарею и массу.
7. Осуществить проверку нормального функционирования.

Зачем он нужен

Едва только появились автомобили, ключа зажигания не было, а движок заводился с помощью кривого элемента для двигателя, который был довольно большим и втыкался спереди или сзади авто. Таким образом, получалось, что мотор заводили вручную в прямом смысле.

Сейчас же эту функцию унаследовал стартер, поворачивающий ДВС за маховик – плоский большой диск с зубьями. Расположен этот диск между двигателем и сцеплением.

Происходит это не без участия мощности аккумулятора, конечно.

Замок зажигания – устройство, обеспечивающее при его включении подачу электрического тока от аккумуляторной батареи к тяговому реле. Это своеобразный первый толчок к движению транспортного средства. Потому замок зажигания является важным элементов, и когда он ломается, замены не избежать, а чтобы установить новый, нужно снять старый.

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

1. Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.
2. Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
3. Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
4. Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
5. Втулка. Основной элемент личинки.
6. Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
7. Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Замена замка зажигания на авто ВАЗ

Для выполнения ремонтных работ по замене замка зажигания ваз нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту. На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:

• Отключить аккумуляторную батарею
• Снять пластмассовый кожух, предварительно открутив винты его крепления.
• Затем откручиваем два винта крепления замка зажигания к кронштейну.
• Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
• Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
• После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.

Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.

Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.

Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода

Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки

После этого собираем кожух рулевой колонки.

Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.

После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда. На этом ремонтные работы по снятию замка зажигания завершены.

Для замены контактной группы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установке новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.

На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый. Распиновка или схема подключения проводов замка зажигания ВАЗ достаточно проста и понятна, поэтому каждый автолюбитель может провести ремонт или замену запасной части не прибегая к помощи сотрудников автосервиса.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Ваз 2107 карбюратор троит на холостых

Ваз 2115 распиновка задних фонарей

Как отрегулировать кастер на ваз 2110

Затяжка гайки хвостовика редуктора ваз 2107 и Нива

Схема топливной системы ваз 21214 инжектор

Замена лобового стекла на ваз 2107, что нужно для замены, снятие и установка

Почему не греет печка на ваз 2109 дует холодный воздух

Как разобрать суппорт на ваз 2107

Какие поломки могут быть в замке зажигания?

Как уже указывалось выше, практика показывает, что поломки свойственны обеим частям замка и нередко требуется замена той или иной половины. Иногда могут выйти из строя катушки зажигания ВАЗ 2106

При обслуживании данных элементов нужно знать, что такое схема бесконтактного зажигания, а уже после этого необходимо отключить минусовую клемму на аккумуляторе, за исключением, если проверяется наличие напряжения на потребителях.

1. Поломка механической части

Наиболее частой неисправностью механической части бзс является тугой поворот ключа, если проблему подсоединения не решить вовремя, то ключ заклинит в замке, либо сломается. В результате придётся менять замок целиком, а такая замена потребует больших затрат.

Фабричные замки зажигания от автомобилей ВАЗ 2106 очень редко ломаются таким образом, такая неисправность характерна китайским запчастям, ведь стоимость аналога на порядок ниже. Аналоги не подлежат ремонту, в отличие от запчастей автозавода ЛАДА.

Если автолюбитель сталкивается с подобной проблемой, то в дальнейшем как правило уже приобретает оригинальную запчасть от «АвтоВАЗа», более не доверяя китайским производителям деталей.

1. Поломки электронной части

Нередко неисправности замка зажигания ВАЗ 2106 связаны с электронной частью устройства и им также требуется замена

В этом случае важно помнить, что схема подключения играет огромную роль, а путать провода местами не стоит

Основные причины неисправности клеммы зажигания:

• Окисление контактов.
• Частичное или полное сгорание проводов.

Плавление пластиковой части клеммы.

В данном случае необходимо поменять только электронный блок, который можно приобрести отдельно в магазинах автозапчастей.

При замене необходимо запомнить или зарисовать цвета каждого кабеля на подключении к замку, чтобы схема была под рукой, либо просто сфотографировать клемму на телефон. Каждый контакт имеет определенный номер. Так что, подключение можно осуществить по схеме, указанной на упаковочной коробке производителя. Если схемы нет или она утеряна, то читаем дальше.
