Замена замка зажигания ваз 21213

Ремонт замка зажигания Шевроле Нива

Активная эксплуатация отдельных узлов автомобиля приводит к быстрому их выходу из строя. Наиболее подвержены поломкам отечественные авто, включая популярный автомобиль Chevrolet Niva. Неприятность может случиться даже с замком зажигания. В такой ситуации виновником способен оказаться как слабый ключ либо его обломанный кусочек в «секрете», так и короткое замыкание, поспособствовавшее подгоранию контактов.

Быстрая замена замка зажигания Шевроле Нива в походных условиях вряд ли удастся, но провести такую операцию в гаражных условиях вполне реально. Потребуется минимальный набор инструментов и новые детали, заранее купленные в автомагазине.

Демонтажные работы

Чтобы получить доступ к поврежденному узлу, необходимо избавиться от защитного декоративного кожуха. Для этого выкручиваем несколько стягивающих пластиковые половинки болтов. Также потребуется убрать резиновое колечко в виде муфты, установленное вокруг лицевого торца со стороны скважины.

В работе потребуется стандартный набор. В него входят:

• молоток;
• небольшое зубило;
• рожковый ключ или головка на 10.

Хомут представляет собой пару радиусных скоб, притянутых между собой отрывными спецболтами. Прежде чем снять замок, необходимо избавиться от них. Производитель монтирует такие метизы для создания больших препятствий быстрому угону, но одновременно такой подход несколько усложняет ремонтные возможности мастеров.

Первоначально болты для завинчивания оснащены классическими шестигранными головками. При затягивании до упора грани от усилия срываются, в результате получается цилиндрическая практически гладкая головка. Ее проблематично чем-либо удерживать в процессе демонтажа.

Устранение болтов проводится с помощью небольшого зубила и молотка. В такой ситуации помогает налобный фонарик, подсвечивающий область работы. Трудоемкий процесс сбивания начинают с отодвигания как можно дальше водительского кресла, обеспечив себе пространство для размаха и разворота. Все четыре головки необходимо полностью сбить, чтобы раскрыть чашки хомута.

Иногда зубило используют для проворота болтов. Тогда бойную часть ставят не перпендикулярно головке, а немного вскользь, чтобы придать вращение метизу. Ослабленную резьбовую пару можно вывинчивать пассатижами. Не рекомендуем использовать повторно поврежденный крепеж или брать для фиксации обычные болты, которые снижают безопасность авто.

Процесс разборки

Сняв замок со своего посадочного места, чтобы далее его заменить, можно уделить внимание проводке. Предварительно выкручиваем пару болтов крестовой отверткой

Они удерживают блок с проводами.

Из демонтированного замка извлекаем личинку, проверяя визуально наличие повреждений. Вокруг бронзового цилиндра располагаются маленькие стопоры, блокирующие проворот без ключа. Некоторые из них могут быть повреждены. Ремонт замка зажигания Шевроле Нива не всегда может быть уместен, так как повреждения могут оказаться неремонтопригодными.

Иногда возникшие зазубринки видны и могут быть поправлены мелким надфилем. Чрезмерно большие порции снимать не стоит, так как это может привести к потере работоспособности личинки. Если отсутствуют варианты восстановления, то придется монтировать новый замок в сборке.

Установка нового замка

Процесс начинается с соединения электрической части. Колодку возвращаем в работоспособное положение, задвинув до упора. Завинчиваем обратно пару болтов изнутри.

Подбираем правильное положение для хомутов и фиксируем замок на своем месте. Закрываем декоративными пластиковыми кожухами все внутренности и затягиваем болты.

Какое зажигание лучше: бесконтактное или контактное?

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Грубо оценить исправность вакуумного регулятора можно непосредственно на автомобиле. На работающем двигателе отсоединяем от штуцера карбюратора вакуумный шланг, ведущий к регулятору.

Если теперь создать в шланге разрежение (можно ртом), обороты двигателя должны возрасти, а при снятии разрежения – вновь снизиться.

Разрежение должно сохраняться по крайней мере несколько секунд, если пережать шланг.

А еще интересно: Как подключить датчик скорости на ниве

Визуально в работоспособности вакуумного регулятора можно убедиться, частично разобрав датчик-распределитель (см. Ремонт датчика распределителя зажигания автомобиля ВАЗ-2121) и подавая разрежение к впускному штуцеру регулятора.

При выходе из строя вакуумного регулятора его следует заменить, при неисправности центробежного – заменить датчик-распределитель.

Коммутатор — типа 3620.3734, или HIM-52, или ВАТ10.2, или 76.3734, или RT1903, или PZE4022 — размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Коммутатор проверяется осциллографом по специальной методике и неремонтопригоден; при подозрении на неисправность рекомендуется его заменять.

Катушка зажигания — типа 27.3705 или 27.3705-01, или 8352.12, или АТЕ1721 — маслонаполненная, с разомкнутым магнитопроводом.

Данные для проверки: сопротивление первичной обмотки при 25°С – (0,45±0,05) Ом, вторичной обмотки – (5,0±0,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм.

Замена катушки и коммутатора описана в статье – «Замена катушки и коммутатора»

Свечи зажигания – типа А17ДВР или А17ДВРМ, или А17ДВРМ1, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4–10 кОм). Зазор между электродами – 0,7–0,8 мм.

Высоковольтные провода – с распределенным сопротивлением (2550±270) Ом/м.

Запрещается также пускать двигатель или позволять ему работать с разорванной высоковольтной цепью (снятыми проводами или крышкой датчика- распределителя) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.

Как исключение допускается кратковременная проверка системы зажигания «на искру», при этом контакт проверяемого высоковольтного провода должен быть надежно закреплен на расстоянии 8–10 мм от «массы» автомобиля.

Запрещается удерживать провод руками или инструментом (даже с изолированными ручками).

Выключатель зажигания – типа 2101-3704000-11, с противоугонным запорным устройством.

При повороте ключа в положение «зажигание» напряжение поступает на управляющий вход дополнительного реле, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор.

Замок зажигания и особенности его замены

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

Как производится замена замка зажигания Нива:

1. Сначала отключается аккумулятор и демонтируется рулевая колонка.
2. Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
3. Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
4. Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
5. Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

Электрическая схема ВАЗ-21214М 2011 года

СХЕМА ЖГУТА ПРОВОДОВ ЗАДНЕГО 21214-3724210-44

В настоящее время исправить проблемы с электрикой автомобиля можно в любом автосервисе, но для тех, кто любит чинить все самостоятельно, электросхема будет как нельзя кстати. Электрическая схема Ваз 21214 с инжекторным двигателем представляет собой графическое изображение, которое показывает порядок и связь элементов в цепи, но не показывает реального расположения элементов. Но даже самый неопытный автолюбитель сможет что-то понять в схеме электрооборудования Ваз 21214 и починить небольшую неисправность самостоятельно, что поможет сэкономить время и деньги.

Подключение проводов к замку зажигания ваз 2121

Для коммутации основных цепей автомобиля служит комбинированный выключатель (замок) зажигания, состоящий из контактной части и механического противоугонного устройства. Запорный стержень (ригель) противоугонного устройства выдвигается, если ключ установить в положение «стоянка» и вынуть из замка. После этого следует повернуть рулевое колесо, чтобы стержень вошел в паз на рулевом валу, заблокировав его (см. тут). Запорный стержень утапливается, освобождая вал, при повороте ключа из положения «стоянка» в положение «выключено». Замыкание контактов выключателя зажигания при различных положениях ключа и включаемые цепи приведены в таблице.

Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звукового сигнала, стоп-сигнала, аварийной сигнализации, прикуривателя, плафона, штепсельной розетки для переносной лампы и сигнализации дальним светом фар.

Замыкание контактов замка зажигания

1 – передние фонари; 2 – боковые указатели поворота; 3 – электродвигатель омывателя ветрового стекла; 4 – электродвигатель омывателя фар*; 5 – коммутатор; 6 – Аккумулятор; 7 – стартер; 8 – генератор; 9 – фары; 10 – моторедукторы очистителей фар*; 11 – звуковой сигнал; 12 – свечи зажигания; 13 – концевой выключатель карбюратора; 14 – электромагнитный клапан карбюратора; 15 – катушка зажигания; 16 – моторедуктор очистителя ветрового стекла; 17 – блок управления электромагнитным клапаном карбюратора; 18 – датчик-распределитель зажигания; 19 – датчик указателя температуры охлаждающей жидкости; 20 – датчик контрольной лампы давления масла; 21 – штепсельная розетка для переносной лампы**; 22 – датчик контрольной лампы уровня тормозной жидкости; 23 – реле-прерыватель очистителя ветрового стекла; 24 – реле включения заднего противотуманного света***; 25 – реле включения обогрева заднего стекла; 26 – реле включения очистителей и омывателя фар*; 27 – реле включения ближнего света фар; 28 – реле включения дальнего света фар; 29 – реле зажигания; 30 – реле включения стартера; 31 – реле-прерыватель аварийной сигнализации и указателей поворота; 32 – электродвигатель отопителя;

READ Как самому подключить тахограф электронный

33 – добавочный резистор электродвигателя отопителя; 34 – лампы подсветки рычагов управления отопителем; 35 – выключатель наружного освещения; 36 – основной блок предохранителей; 37 – дополнительный блок предохранителей; 38 – выключатель света заднего хода; 39 – выключатель стоп-сигнала; 40 – регулятор освещения приборов; 41 – выключатель зажигания; 42 – трехрычажный переключатель; 43 – выключатель аварийной сигнализации; 44 – переключатель очистителя и омывателя стекла двери задка*; 45 – переключатель электродвигателя отопителя; 46 – выключатель обогрева стекла двери задка; 47 – выключатель заднего противотуманного света; 48 – выключатели плафонов, расположенные в стойках дверей; 49 – плафоны освещения салона; 50 – прикуриватель; 51 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 – контрольная лампа прикрытия воздушной заслонки карбюратора; 53 – выключатель контрольной лампы блокировки дифференциала; 54 – выключатель контрольной лампы стояночного тормоза; 55 – датчик указателя уровня и резерва топлива; 56 – комбинация приборов; 57 – электродвигатель омывателя стекла двери задка; 58 – задние фонари; 59 – колодка для подключения дополнительных стоп-сигналов; 60 – колодки для подключения боковых указателей габарита; 61 – колодки для подключения к элементу обогрева стекла двери задка; 62 – фонари освещения номерного знака; 63 – моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках:

а – очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б – датчика-распределителя зажигания; в – реле-прерывателя аварийной сигнализации и указателей поворота; г – коммутатора; д – трехрычажного переключателя; е – выключателя аварийной сигнализации; ж – реле включения заднего противотуманного света; з – задних фонарей (нумерация выводов по порядку сверху вниз); и – комбинации приборов.

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• « » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Замок зажигания имеет пять контактов и, соответственно, пять выводов, которые отвечают за подачу напряжения на нужный узел. Все они для удобства пронумерованы. Каждому выводу соответствует провод определенного цвета:

• «50» – вывод, отвечающий за подачу тока на стартер (красный или пурпурный провод);
• «15» – вывод, через который подается напряжение в систему зажигания, на электрические двигатели отопителя, омывателя, приборную панель (двойной провод голубого цвета с черной полосой);
• «30» и «30/1» – постоянный «плюс» (провода розового и коричневого цвета соответственно);
• «INT» – наружное освещение и световая сигнализация (двойной черный провод).

Осмотр личинки

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание).

Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

В продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Ремонтируем замок зажигания на Шевике. Попробуйте сначала его снять ))

Настала очередная поломка, видать поездил годик без поломок и хватит — решил мой Шевик. Неждано-негадано заблокировало ключ в замке зажигания, ставится в первое положение(зажигание), а во второе(стартер) никак ключ не поворачивается, хоть убейте.

Почитал форумы, у Нивы Шевроле данная поломка довольно-таки распространена, однако толкового мануала я нигде не нашел, а потому пришлось самому ломать голову непосредственно на месте, то есть головой под рулевой колонкой )) Сразу решил все фиксировать фото и видео, так что теперь вам будет проще.

Значится, сняв кожух с рулевой колонки(там 5-6 болтов со всех сторон и резиновый кругляш-муфта вокруг замка), мы видим следующее — сам замок крепится на колонку с помощью дополнительной скобы(слева), которая к самому креплению замка закреплена на мощнейшие и геморные отрывные болты.

В общем, самая проблема и не только у меня — это снять этот чертов замок зажигания с рулевой колонки. Крепится он на 4 отрывных болтах, которые специально предназначены для того, чтобы угнать машину было сложнее.

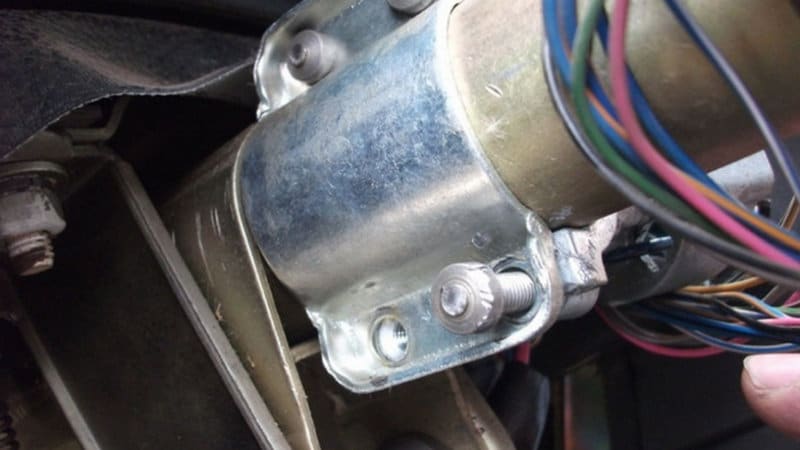

То есть закрутить их легко, на шляпках есть шестиугольные головки под ключ, которые при определенном моменте затяга ломаются и остается круглая шляпка. Вот её-то нам и нужно будет открутить, целых 4 штуки. Получается, поставить легко, а снять — трудно. И это истинная правда, поверьте. Кому-то понадобится 10 минут, а кому-то 2 часа и то снять не могут, а просто срубают болты зубилом.

Вот они на фото:

Чтобы их выкрутить, нам понадобится небольшое зубильце и молоток, а также плоская отвертка на 5 мм, желательно подлиннее.

Выкручиваем ПРОТИВ часовой стрелки, наставляем зубило, чтобы угол наклона был поострее, чтобы сила удара шла вскольз, а не точно в шляпку. И стараемся сделать зубилом засечку на шляпке отрывного болта, самое главное тут — стронуть болт с резьбы, чтобы он, прикипевший, начал движение.

Таким макаром, переставляя зубило, по 3-4 мм пробивая, прокручиваем болт влево до тех пор, пока он не ослабнет. Тогда его можно выкрутить пальцами или пассатижами, если все-таки он плохо крутится.

Вот так выглядит такой болтик, он идет на конус. Беремся за второй.

Самый трудный будет тот, который справа вверху, там подлезть будет очень сложно, а потом постарайтесь сделать насечку зубилом, а потом длинной плоской отверткой упирайтесь в эту засечку и тихонько подстукивайте. Ставьте отвертку под углом «острее» к шляпке, чтобы удар шел типа вскольз, но и цеплял чутка.

Выкрутив болты, вы практически победили, теперь заменить сам замок сможете без проблем, тут все достаточно просто, отсоединяете 4 провода — красный, синий, розовый и черный. Правда придется еще открутить сам замок от второй части крепления — крестовой отверткой 3 болтика.

Выкрутив эти 3 болтика, сможете отсоединить замок зажигания от крепежа или( в нашем случае) сможете достать «личинку» замка и тем самым его починить.

Замок без ключа выглядит вот так — во все стороны торчат стопоры, которые цепляются при повороте и тем самым повернуть личинку внутри не дают.

Когда же вы вставили ключ в личинку, все штифты должны убраться, тем самым они не будут мешать ключу прокручиваться. В нашем случае у нас торчал 1 штифт слева, который цеплялся и не давал «личинке» крутится. Мы его подработали надфилем.

Также внимательно осмотрите личинку замка, вполне возможно вы увидите на верхней боковой стороне заусеницы и даже бороздки, которые «протоптал» ходящий по её верху прижимной штифтик. У нас получилось так, что за все время(а машине уже 10 лет) он проделал в «теле личинки»(внешняя сторона) свой собственный ход, который заканчивался тупиком. И в этом положении ключ и блокировался(положение I — зажигание). Там также надфилем стачивали проделанную им борозду, делайте угол как можно острее. Объяснить очень сложно, так что думайте, как и что должно работать. Личинка замка сделана из мягкого материала и за 10 лет она точно вся износится, задний круглый штифт «пробуривает» свою дорожку. Направьте его как нужно и не придется покупать новый замок зажигания.

Ах да, в продаже можно найти замки с личинками( 3 штуки — для передних дверей и багажника) — стоимость примерно 1300 рублей.

Либо берите без личинок — стоит такой 900 рублей, однако теперь у вас будет 2 ключа — один для запуска авто, а второй — для закрывания/открывания передних дверей и багажника. Так что ремонт замка, по-моему вариант очень даже неплохой, выигрываете сразу в 2 номинациях — экономите деньги, а также у вас по-прежнему будет 1 ключ на всё, как и раньше.

Индексные обозначения Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема , а также зажигания, не будут защищены (автор видео — Наиль Порошин).
