Настройка зажигания ваз 21213 стробоскопом

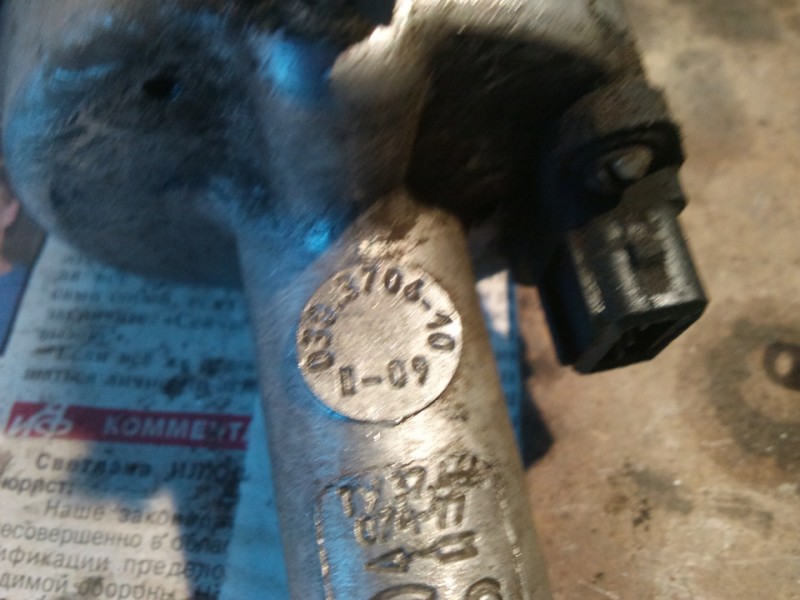

Распиновка замка зажигания ВАЗ-2101 — ВАЗ-2107

Замок зажигания у этих автомобилей находится слева от рулевой колонки. Он закреплен прямо на ней при помощи двух фиксирующих болтов. Весь механизм устройства, кроме верхней части, в которой находится замочная скважина, скрыт пластиковым кожухом.

На видимой части корпуса замка зажигания в определенном порядке нанесены специальные метки, позволяющие неопытным водителям ориентироваться в режиме включения замка, когда ключ находится в скважине:

• « » – метка, указывающая на то, что все системы, устройства и приборы, включающиеся при помощи замка, выключены (к таковым не относятся прикуриватель, плафон освещения салона, стоп-сигнал, в некоторых случаях магнитола);
• «I» – метка, информирующая о том, что бортовая сеть автомобиля запитана от аккумуляторной батареи. В этом положении ключ фиксируется самостоятельно, а электричество подается в систему зажигания, на электродвигатели отопителя и омывателя ветрового стекла, контрольно-измерительные приборы, лампы фар и световой сигнализации;
• «II» – метка запуска двигателя. Она указывает на то, что на пусковое устройство подано напряжение. Ключ в таком положении не фиксируется. Если его отпустить, он вернется в положение «I». Это сделано для того, чтобы не подвергать стартер лишним нагрузкам;
• «III» – стояночная метка. Если в этом положении вынуть ключ из замка зажигания, рулевая колонка заблокируется фиксатором. Разблокировать ее можно лишь вставив ключ обратно и перевести его в положение «0» или «I».

Как выставить зажигание на Ниве

Установка зажигания на автомобиле ВАЗ «Нива» (карбюратор)

Настройка фар ваз 2121

Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.

Установка зажигания на Ниву устраняет проблему некорректной работы мотора

Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.

Как самостоятельно настроить зажигание на «Ниве»

Наиболее точно регулировка зажигания 21213 (карбюратор) может быть выполнена с применением стробоскопа. Однако это не единственный метод, доступный в гаражных условиях, тем более что многие автолюбители не имеют этого прибора в распоряжении и не намерены его покупать. Поэтому мы рассмотрим целых два способа установки оптимального угла опережения зажигания.

Для начала остановимся на регулировке при помощи стробоскопа. Подготовьте для предстоящей работы гаечный ключ на «13» и, собственно, сам стробоскоп. Если всё готово, можете приступать к выполнению настроечных операций, следуя пошаговой инструкции, но для начала оговоримся, что для корректной регулировки двигатель следует прогреть, а карбюратор должен быть как следует настроен. Итак, порядок действий выглядит следующим образом:

Для корректной регулировки зажигания двигатель надо прогреть

1. Сначала, воспользовавшись специальным ключом для ручного вращения коленвала, установите поршень первого цилиндра таким образом, чтобы он находился в верхней мёртвой точке. Для этого ориентируйтесь по специальным меткам, которые расположены на шкиве коленчатого вала и на крышке газораспределительного механизма. Расположение поршня можно считать верным, если метка на шкиве совмещена со средней риской на крышке.
2. Дальше нужно снять крышку датчика-распределителя, чтобы определить правильно ли расположен бегунок. Если он направлен на первый цилиндр, значит, положение поршня соответствует такту сжатия. Если потребуется, откорректируйте положение бегунка поворотом коленвала.
3. Теперь следует произвести проверку и, если потребуется, установить оптимальный момент зажигания горючей смеси — подготовьте для этой операции стробоскоп. Для начала прибор следует подготовить к использованию, подключив его «минусовый» провод к массе машины, а «плюс» — к положительной клемме аккумулятора. Зажим датчика следует подключить к контакту высокого напряжения, предназначенного для зажигания смеси в первом цилиндре.
4. Далее, запустите двигатель, установив обороты холостого хода (примерно 800 об/мин), и расположите стробоскоп таким образом, что его мигающий луч был направлен в сторону метки на шкиве коленвала. В процессе работы она должна совпадать со средней риской на крышке ГРМ. Если совмещение обеспечено, значит, на вашем автомобиле установлен правильный угол опережения, в противном случае придётся выполнить регулировку.
5. При работающем моторе гаечным ключом ослабьте крепление датчика-распределителя, после чего не спеша поворачивайте его до тех пор, пока не добьётесь совпадения упомянутых выше меток. Если необходимо увеличить угол, трамблёр следует поворачивать против часовой стрелки, а поворачивая его по часовой стрелке, вы сможете обеспечить уменьшение угла опережения зажигания. По завершении регулировки не забудьте затянуть гайки крепления.

С помощью стробоскопа можно отрегулировать момент воспламенения рабочей смеси очень точно Именно таким образом производится установка зажигания ВАЗ-21213 (карбюратор) с использование такого прибора, как стробоскоп. С его помощью вы сможет настроить момент воспламенения рабочей смеси не хуже, чем квалифицированный специалист автосервиса. Дальше мы рассмотрим вариант, не требующий применения этого прибора.

Зажигание.

Сообщение griz9 » 17 авг 2010, 10:34

Сообщение ALK » 17 авг 2010, 11:14

Кто знает что творится за забором зоопарка?

Сообщение MaHuaK » 31 авг 2010, 11:04

Там, где Toyota не пройдёт И где Cherokee не промчится, Там НИВА просто проползёт И ничего с ней не случится!

Сообщение Shashel » 31 авг 2010, 13:07

Сообщение Miron_u » 01 сен 2010, 23:16

Сообщение bara9avaz2121 » 06 сен 2010, 09:23

Помогите с зажиганием!

Какой зазор контакта в трамблёре нивы 2121?

Сообщение EVR » 06 сен 2010, 12:00

Сообщение mr Smith » 26 июн 2013, 14:39

Сообщение drimapoker » 03 июл 2013, 17:47

Сообщение doc Brown » 03 июл 2013, 19:08

Сообщение doc Brown » 25 авг 2013, 17:26

питание на катушку не подается.провода все прозванивали все в норме.замок зажигания сматрели ниче не отвалилось.

Добавлено спустя 2 минуты 30 секунд: в трамблере под вопросом датчик.он последний что мы еще не меняли.

Добавлено спустя 12 часов 54 минуты 40 секунд: причина найдена-был не исправен датчик хола

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Лада 4×4 3D Нива 96 г.в. › Бортжурнал › БСЗ трамблёры на двигатели 2106 и 21213

На предыдущей Ниве в первый же год эксплуатации возникли проблемы с зажиганием (подгорели контакты, двиг у меня почему-то стоял 2106). Почистил, заработало. Мелочь конечно, но она явно должна была опять случиться. Тут же в инете мне подвернулась статья «как установить в классику бесконтактное зажигание». Всё прочёл, идея и ожидаемые бонусы мне понравились, значит надо применить на своём авто.Надо так надо.Взял щепотку денег и побрёл по магазинам в поисках нужных ингредиентов. С покупкой проводов и коммутатора проблем не было, но вот был нюанс с трамблёром, на прилавках валяются трамблёры для моторов 21213 с индексом 038.3706-10, а мне для мотора 2106 нужен с индексом 038.3706. В чём именно разница я тогда слабо понимал, поэтому просто понадеялся на компетентность продавца, который в ответ на мой запрос о трамблёре БСЗ для двигателя 2106, ловким движением, вынул из под прилавка якобы нужный мне трамблёр.Тогда, в далёком 2010 году, к зажиганию прикасался с опаской и толком не понимал, что и для чего, и в результате поставил как в последствии оказалось трамблёр от двигателя 21213, кое как выставил УОЗ и поехал как-то. Машина вроде ехала, но в другие Нивы с подобным мотором и БСЗ под руки мне не попадались, чтобы сравнить и понять, что что-то в моей машине не так.Дело ещё не много усугубилось, когда поставил ГБО.Это всё вступление, а суть открылась моему тормозному разуму спустя пару лет и помогли тому возникшие неполадки в системе зажигания. Пока их устранял «методом научного тыка» (заменяя поочерёдно детали) обнаружил несоответствие маркировки установленного трамблёра – у меня стоял с номером 038.3706-10 от двигла 21213!

Полез в интернет за инфой и нарыл для себя окончательных аргументов.Разница в трамблёрах вытекает из разницы моторов, причём ни сколько из-за разницы объёмов, а сколько из-за степени сжатия (2106 – 8,5 ед, 21213 – 9,3 ед.). От сюда у этих трамблёров разные характеристики работы центробежных и вакуумных регуляторов, которые управляют временем образования искры на свечах.Как видно из графиковУ вакуумного регулятора 2106 максимальный угол опережения 6 гр (по коленвалу)

У вакуумного регулятора 21213 максимальный угол опережения 9 гр (по коленвалу)

У центробежного регулятора 2106 максимальный угол опережения 15 гр (по коленвалу)

У центробежного регулятора 21213 максимальный угол опережения 11 гр (по коленвалу)

Общий угол опережения зажигания для трамблёра 2106 — 21 гр (по коленвалу)Общий угол опережения зажигания для трамблёра 21213 — 20 гр (по коленвалу)От сюда у меня возникал провал при нажатии на педаль газа, был маленький угол опережения зажигания.Попытка номер два, вооружённый знанием пошёл покупать нужный трамблёр.Авто рынок.Куча магазинов.Туча грамотных хитрых продавцов.И все как один на мой запрос о БСЗ трамблёре на 2106 пытаются мне всучить от нивы. На мои попытки объяснить почему я не хочу покупать то что они дают ехидно ухмылялись, мол все берут и не жалуются, а ты тут умничаешь… и не знаешь что теперь ищешь. Правда один продавец с интересом выслушал моё объяснение и сказал, что такие трамблёры в продаже только встречал в виде комплектов БСЗ на классику и отдельно не видел, что мне немного огорчило.Но моя упёртость взяла своё и в нормальном магазине мне с первого запроса дали то, что я просил – БСЗ трамблёр с индексом 038.3706 на двигатель 2106.

Счастью не было придела. Тут же заскочил в гараж и поставил сию радость на рабочее место. Выехал на свободную дорогу и отстроил зажигание в динамике. Затык исчез. Машина начала ровненько и плавно разгоняться и ехать. Что тут говорить – двигатель заработал в штатном режиме.Глядя на графики характеристик трамблёров, решил попробовать поставить на трамблёр 2106 вакуумник от 21213, ведь для газа нужен больше угол опережения, вследствие его большего октанового числа, и соответственно более долгого сгорания. Подумал сделал. От старого 213 трамблёра отчикрыжил вакуумник

и прописал его в трамблёр 2106.

Поездил так денёк и решил, что мотор стал однозначно лучше реагировать на нажатие педали газа, может это конечно и эффект плацебо.

Источник

Установка зажигания на ваз 21213 нива карбюратор

С появлением в продаже различных диагностических приборов появилась возможность проверки характеристик регуляторов прямо на автомобиле. Для проверки автоматических регуляторов необходимо знать диапазоны их регулирования и характеристики (рис. 7-21,166,191), которые обычно представлены в виде диаграмм (графиков), показывающих изменение угла момента зажигания в зависимости от частоты вращения коленчатого вала (ЦБ регулятор) и разрежения (вакуумный регулятор). Перед проверкой регуляторов всегда проверяется начальный УОЗ.

Для проверки центробежного регулятора необходим стробоскоп и тахометр.

Чтобы на характеристику центробежного регулятора не наложилась характеристика вакуумного, вакуумные шланги отсоединяют и заглушают (отключают вакуумный регулятор).

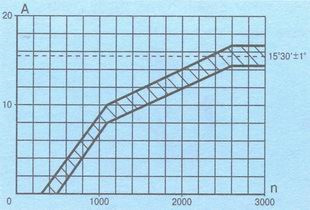

Работу центробежного регулятора проверяют по нескольким точкам характеристики (как правило достаточно четырех). За контрольные точки принимают значение углов опережения при частоте вращения: 1000, 1500, 2500 и 3000 об/мин.

Нанесите белой краской 4 тонкие линии на шкиве коленвала через каждые 13 мм, которые соответствуют 10 градусам поворота коленвала. Эти метки должны располагаться против часовой стрелки от метки 4 .

Запустите двигатель, наведите пучок света стробоскопа на метку 3

. Повышайте ступенчато частоту вращения коленвала на 500 об/мин. Определяйте по шкиву коленвала с нанесёнными метками число градусов опережения зажигания. Из этого значения не забудьте вычесть начальный УОЗ. Полученную характеристику центробежного регулятора опережения зажигания сопоставьте с характеристикой на рис. которые ниже.

Неприхотливость, простота обслуживания и ремонтопригодность — это известное преимущество всех карбюраторных двигателей, которые устанавливались на автомобили семейства ВАЗ, включая весь модельный ряд «Нива». Но здесь кроется также их главный недостаток, а именно необходимость периодического проведения ручных регулировок. Например, после ремонта или при смене октанового числа используемого топлива от водителя требуется установка зажигания на автомобиле ВАЗ «Нива» (карбюратор), в то время как инжекторные системы в подобных манипуляциях не нуждаются.

Установка зажигания на Ниву устраняет проблему некорректной работы мотора

Из-за неверно установленного угла опережения зажигания мотор начинает работать некорректно, а его мощность снижается. Своевременное принятие мер по установке зажигания на ВАЗ-21213 «Нива» с карбюраторным двигателем позволяет устранить проблему. Если же вы решите выполнить все регулировки самостоятельно, то сможете ещё и сэкономить на услугах мастера. Для этого нужно лишь ознакомиться с руководством, которое приведено ниже.

Установка бесконтактного зажигания Ваз 2107, 2106

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков.

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки.

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl Enter.

Начальный угол опережения зажигания при частоте вращения коленчатого вала 750–800 мин –1 должен составлять 1±1° до ВМТ.

Датчик-распределитель выполняет две основные функции: во-первых, задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель, а во-вторых, распределяет импульсы высокого напряжения («искру») по цилиндрам в соответствии с порядком их работы — для этого служит ротор (бегунок).

Выбор БСЗ

При покупке нового БСЗ следует обратить внимание на наличие составляющих всего комплекта. В заводском комплекте должно быть:

1. 1. Трамблер (главный распределитель). Шифр для двигателей 1.5 и 1.6 — 38.37061. Для двигателей 1.3 номер будет 38.3706–01, потому что высота блока 1.3 мотора ниже, а вал трамблера короче.
   2. Коммутатор с номером 36.3734 или 3620.3734.
   3. Высоковольтная катушка (бобина). Маркировка 27.3705
   4. Тонкие провода с разъемами.

По внешнему виду очень похож комплект БСЗ для машины ВАЗ 2121 «НИВА». Но лучше не ставить этот комплект на Ваз 2107 или на Ваз 2106, потому как характеристики «шестерки» и «семерки» сильно отличаются от «нивы». Марки трамблера для Нивы: 3810.3706 или 38.3706–10.

Лучшим производителем электронной системы зажигания для старых авто ВАЗ является компания «СОАТЭ». База производственной мощности находится в городе Старый Оскол. По отзывам автовладельцев классических моделей БСЗ СОАТЭ отличный вариант.

Какое зажигание лучше: бесконтактное или контактное?

Контактные зажигания устарели, но все же используются в старых автомобилях. На заднеприводных моделях Ваз бесконтактное впервые установили на 2107.

Разберем отличия контактного от бесконтактного зажигания:

Преимущества бесконтактного зажигания:

• так как в распределителе нет контактной группы, искрообразование происходит четко;
• высокий срок эксплуатации катушки;
• при средних оборотах мотора БСЗ создает искру в 4 раза мощнее, чем контактное зажигание. Это особенно полезно, если свечи загрязнились, так как искра все равно будет вырабатываться;
• отлично выполняет свои функции даже в мороз;
• если напряжение в электросети низкое, то искрообразование все равно будет происходить;
• благодаря мощной стабильной искре свечей, воспламенение топливно-воздушной смеси происходит быстрее;
• если установлен БСЗ, то уменьшается расход топлива и повышается мощность мотора;
• улучшается динамика разгона автомобиля;
• БСЗ легче обслуживать, потому что в устройстве нет подвижных деталей.
