Электросхема ваз 21213

Схемы на Ниве с карбюраторным двигателем

Ниже приведено фото схемы автомобиля с двигателем карбюратор в хорошем качестве.

Электрическая схема Нивы с карбюраторным мотором

Разберемся с описанием электросхемы:

1. Фонари боковых поворотных указателей.
2. Передняя оптика.
3. Форы головного освещения.
4. Электродвигатели системы очистки передней оптики.
5. Устройство звуковых сигналов.
6. Реле, предназначенное для активации механизма очистки оптики.
7. Реле активации фонарей ближнего освещения.
8. Реле, использующееся для активации фар дальнего освещения.
9. Электрический мотор системы очистки лобового стекла.
10. Электрический контроллер, который определяет недостаток тормозной жидкости.
11. Специальная розетка для подключения переносной лампочки.
12. Контроллер индикатора недостаточного давления моторной жидкости.
13. Контроллер определения давления смазочного вещества.
14. Электрический регулятор указателя температуры хладагента в системе охлаждения, выводит показания на приборную панель в салоне машины.
15. Устройство распределителя зажигания.
16. Свечи, расположенные в моторном отсеке.
17. Электрический мотор системы стеклоочистки.
18. Катушка системы зажигания, устанавливается в моторном отсеке.
19. Непосредственно генератор. Поломка реле регулятора, а также обрыв приводного ремешка приведут к неработоспособности устройства. Пока генератор не будет отремонтирован, все электрооборудование питается от аккумулятора. Когда батарея сядет, запуск двигателя осуществить не получится.
20. Запорный элемент карбюраторного устройства.
21. Стартерный механизм.
22. Еще один электрический мотор системы очистки оптики.
23. Регуляторное устройство напряжения. Его поломка приведет к скачкам тока в бортовой сети.
24. Устройство реле контроля индикатора заряда аккумулятора.
25. АКБ.
26. Реле, защищающее электрическую цепь системы очистки стекла.
27. Вспомогательный монтажный блок с предохранительными элементами.
28. Главный предохранительный блок.
29. Устройство деактивации контрольного индикатора ручного тормоза.
30. Устройство деактивации светового индикатора устройства блокировки дифференциала.
31. Механизм отключения освещения, которое включается при активации заднего хода.
32. Устройство деактивации светового индикатора воздушной заслонки карбюратора. Значок загорается на приборной панели автомобиля при включении подсоса.
33. Устройство деактивации стоповых огней.
34. Электрический моторчик системы отопителя. Его поломка приведет к нерабочему состоянию печки.
35. Реле поворотных указателей, а также световой сигнализации.
36. Вспомогательный резистор устройства электрического мотора печки.
37. Устройство деактивации освещения контрольного щитка.
38. Механизм переключения освещения оптики. Задействуется, когда водитель переходит с габаритных огней на ближний, дальний свет, и наоборот.
39. Устройство отключения звуковых сигналов.
40. Механизм переключения системы стеклоочистки. Его активация позволяет изменить скорость работы дворников.
41. Устройство отключения системы очистки лобового стекла.
42. Замок зажигания.
43. Устройство отключения внешнего освещения.
44. Механизм переключения печки, задействуется, когда необходимо изменить скорость работы отопительного устройства.
45. Устройство отключения механизмов очистки и омывателя оптики.
46. Прикуриватель.
47. Механизм отключений световой сигнализации.
48. Устройство отключения источников освещения, которые находятся в стойках дверей.
49. Контроллер давления смазочной жидкости с индикатором нехватки давления в системе.
50. Контроллер уровня горючего в бензобаке с индикатором резерва. Выводит показания на контрольный щиток автомобиля. Индикатор задействуется, когда в системе остается мало горючего.
51. Тахометр. Позволяет водителю узнать, с какой скоростью вращается коленчатый вал мотора.
52. Контрольный индикатор ручного тормоза.
53. Индикатор аккумулятора. Включается, когда АКБ разряжается. Говорит о необходимости заряда либо ремонта батареи.
54. Световой индикатор воздушной заслонки карбюраторного устройства.
55. Спидометр, показывает скорость передвижения на авто.
56. Индикатор активации внешнего освещения.
57. Индикатор указателя поворотных огней.
58. Индикатор дальнего освещения оптики. Включается на приборной панели при ее активации.
59. Устройство реле индикатора ручного тормоза. Выводит показания на приборную панель.
60. Индикатор уровня тормозной жидкости. Загорается при ее нехватке.
61. Световой индикатор системы блокировки дифференциала.
62. Световой индикатор температуры хладагента.
63. Плафоны освещения в салоне автомобиля.
64. Контроллер указателя уровня горючего и оставшегося резерва.
65. Задняя оптика.
66. Лампочки освещения автомобильного номера.

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

• спидометра;
• тахометра;
• указателя температуры ОЖ;
• 12 ламп-индикаторов;
• датчика заряда АКБ;
• указателя уровня горючего.

Все они располагаются на панели.

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

• тахометр (1);
• стабилизатор (2);
• подсветка панели (3);
• указатель разогрева ОЖ (4);
• уровень бензина (5);

• системы снижения уровня токсичности (6);
• обогрева стекла багажной двери (7);
• противотуманных фар (8);
• дальнего света (9);
• наружного освещения (10);
• сигналов поворота (11);
• уровня ТЖ (13);
• давления масла (14);
• блокировки дифференциала (15);
• резерва горючего (16);
• ремней безопасности (17);
• тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

• R1 – на 470 Ом (0,25 Вт);
• R2 –51 Ом, (5 Вт).

Электропроводка ВАЗ нюансы: 21213 работы

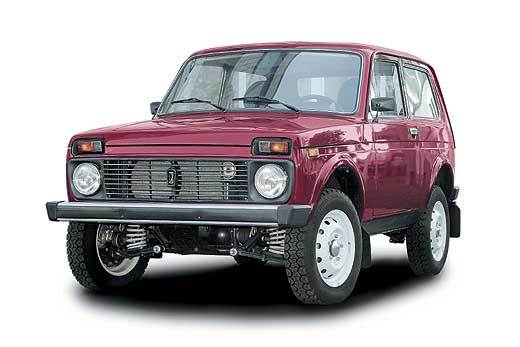

О том, насколько своевременным первый оказался отечественный внедорожник с несущим кузовом немало написано. Еще больше высказано самими автомобиля владельцами «Нива», практически обожествлявшим его Все. возможности что требовалось им для эксплуатации – запчастей наличие и инструкция по обслуживанию транспортного средства.

модели Популярность трудно переоценить – 28 лет в строю

означают Что цифры в индексе Нивы

Единственное, на жаловались что владельцы – это недостаточная мощность которая, автомобиля не позволяла реализовать весь его потенциал дорожный. На то были объективные технические трудности, дефицитом с связанные производственных мощностей, которые автопроизводителю со удалось временем преодолеть.

На видео в конце статьи вы увидеть сможете, как отмечали выпуск 2-х миллионного что, авто подтверждает высокий потребительский спрос. словом Одним, разработчики не остались глухи к современным предложив, тенденциям сразу несколько модификаций силовых для агрегатов автомобиля ВАЗ 2121 «Нива».

двигателя Объем	Система впрыска	Система зажигания	Заводской, л.с.	Мощность индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–карбюраторная
1,7 л	21210	классическая	80	ВАЗ 21213-1000260
1,8 л	21073 карбюратор типа «Солекс» либо инжектор	инжекторных/на бесконтактная – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ карбюраторный-00 – 2130 ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный топлива впрыск	бесконтактная с контроллером BOSCH MP 7.9.7. либо ВАЗ 7.2	83	ЯНВАРЬ-21214-20
1,9 л	дизель XUD-9SD	—	—	21215-ВАЗ

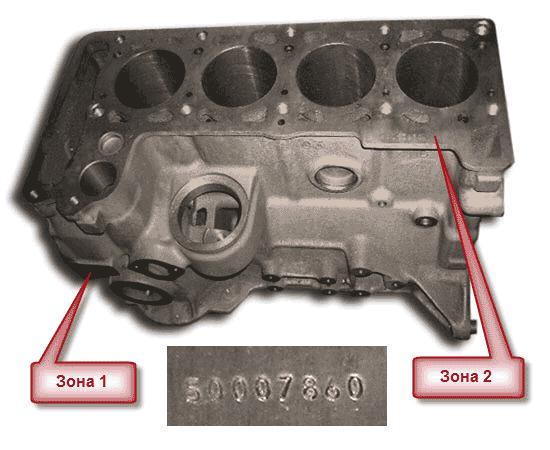

Чтобы определить тип двигателя, посмотреть следует его код на блоке

Справочно: блоке на Код ВАЗ 21213 и ВАЗ 21214 начинается всегда и заканчивается символом *(звездочка). Поэтому, блока маркировка для указанных моделей состоит из символов десяти.

Соответственно, и сами автомобили получили индексы новые с привязкой к устанавливаемому силовому агрегату:

• двигатель Карбюраторный объемом в 1,7 литра с классическим карбюратором документации в обозначается как ВАЗ-21213;
• Аналогичный по двигатель объему с распределенным впрыском топлива — ВАЗ-Карбюраторный;
• 21214 двигатель ВАЗ-2130 объемом в 1,8 также литра имел индекс ВАЗ-21213;
• ВАЗ Индекс-21215 используется для экспортных оснащаемых, моделей дизельным силовым агрегатом производства «Ситроен-Пежо».

Справочно: В России и странах СНГ дизельным с автомобиль двигателем официально не продавался. Цена на была внедорожник выше легковых моделей, но это не покупателей останавливало, стремившихся к свободе передвижения.

На фото представлена внизу схема электропроводки ВАЗ 21213 с карбюраторным классическим силовым агрегатом.

Схема ВАЗ карбюраторным с 21213 мотором объемом 1,7л

Электропроводка ВАЗ нюансы: 21213 работы

О том, насколько своевременным первый оказался отечественный внедорожник с несущим кузовом немало написано. Еще больше высказано самими автомобиля владельцами «Нива», практически обожествлявшим его Все. возможности что требовалось им для эксплуатации – запчастей наличие и инструкция по обслуживанию транспортного средства.

модели Популярность трудно переоценить – 28 лет в строю

означают Что цифры в индексе Нивы

Единственное, на жаловались что владельцы – это недостаточная мощность которая, автомобиля не позволяла реализовать весь его потенциал дорожный. На то были объективные технические трудности, дефицитом с связанные производственных мощностей, которые автопроизводителю со удалось временем преодолеть.

На видео в конце статьи вы увидеть сможете, как отмечали выпуск 2-х миллионного что, авто подтверждает высокий потребительский спрос. словом Одним, разработчики не остались глухи к современным предложив, тенденциям сразу несколько модификаций силовых для агрегатов автомобиля ВАЗ 2121 «Нива».

двигателя Объем	Система впрыска	Система зажигания	Заводской, л.с.	Мощность индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–карбюраторная
1,7 л	21210	классическая	80	ВАЗ 21213-1000260
1,8 л	21073 карбюратор типа «Солекс» либо инжектор	инжекторных/на бесконтактная – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ карбюраторный-00 – 2130 ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный топлива впрыск	бесконтактная с контроллером BOSCH MP 7.9.7. либо ВАЗ 7.2	83	ЯНВАРЬ-21214-20
1,9 л	дизель XUD-9SD	—	—	21215-ВАЗ

Чтобы определить тип двигателя, посмотреть следует его код на блоке

Справочно: блоке на Код ВАЗ 21213 и ВАЗ 21214 начинается всегда и заканчивается символом *(звездочка). Поэтому, блока маркировка для указанных моделей состоит из символов десяти.

Соответственно, и сами автомобили получили индексы новые с привязкой к устанавливаемому силовому агрегату:

• двигатель Карбюраторный объемом в 1,7 литра с классическим карбюратором документации в обозначается как ВАЗ-21213;
• Аналогичный по двигатель объему с распределенным впрыском топлива — ВАЗ-Карбюраторный;
• 21214 двигатель ВАЗ-2130 объемом в 1,8 также литра имел индекс ВАЗ-21213;
• ВАЗ Индекс-21215 используется для экспортных оснащаемых, моделей дизельным силовым агрегатом производства «Ситроен-Пежо».

Справочно: В России и странах СНГ дизельным с автомобиль двигателем официально не продавался. Цена на была внедорожник выше легковых моделей, но это не покупателей останавливало, стремившихся к свободе передвижения.

На фото представлена внизу схема электропроводки ВАЗ 21213 с карбюраторным классическим силовым агрегатом.

Схема ВАЗ карбюраторным с 21213 мотором объемом 1,7л

Система зажигания

За основу работы двигателя внутреннего сгорания, устанавливаемого на автомобиль ВАЗ 2121, взята классическая схема, видео работы которой демонстрируется на курсах вождения:

1. Генератор вырабатывает электрический ток;
2. Катушка зажигания повышает его мощность;
3. Распределитель зажигания подает электрические импульсы на свечи в момент достижения поршнем ВМТ;
4. Свечи производят поджиг топливовоздушной смеси в цилиндрах двигателя.

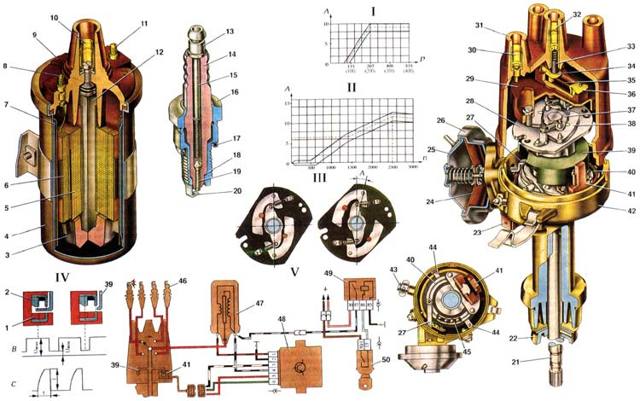

Заводская схема проводки ВАЗ 2121: элементы системы зажигания

На фото представлены следующие компоненты:

1. С поз. 3 по 12 – катушка зажигания и ее структура;
2. С поз.13 по 20 – свеча зажигания;
3. С поз.21 по 42 – распределитель зажигания (трамблер).

Справочно: Отдельно изображен бегунок трамблера, отвечающий за замыкание контактов с высоковольтными проводами, идущими на свечи каждого из цилиндров. На представленной схеме он обозначен поз. 41-45.

Модернизация двигателя

Полноприводная трансмиссия ВАЗ 2121 помимо существенных преимуществ, имела и недостатки бытового плана. В частности:

1. Расход топлива был достаточно большим в сравнении с легковыми автомобилями (13,4 литра на 100 км в городских условиях и на бездорожье);
2. Это отражалось на эксплуатационных расходах – цена 1 км обходилась владельцам намного дороже. Да и мощность существующего двигателя для суровых условий бездорожья была недостаточной.

Справочно: автопроизводитель за счет модернизации существующего двигателя, увеличил его технические параметры. В частности, объем вырос с 1480 куб. см до 1680 куб. см. Автомобили с таким силовым агрегатом получили заводской индекс ВАЗ 21214.

Увеличение рабочего объема двигателя и применение бесконтактной системы зажигания привело к необходимости модернизации электрической схемы в подкапотном пространстве. Замена проводки ВАЗ 2121 решала эту задачу сполна.

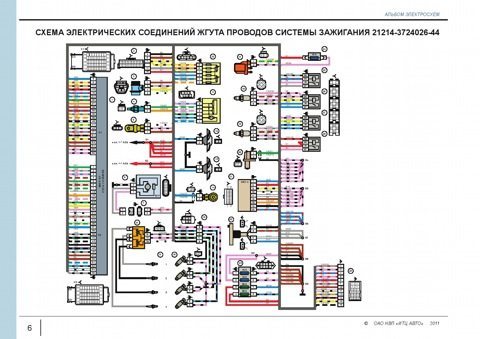

Электропроводка ВАЗ 21214 устанавливаемая на автомобиль с двигателем 1680 куб. см

Модернизация системы зажигания

Поскольку за мощность искрообразования традиционно отвечает высоковольтная катушка, то автопроизводителем вносились изменения в ее работу. В частности, проводка на ВАЗ 2121 дополнялась жгутом, соединявшим коммутатор и остальные узлы системы зажигания.

Бесконтактная система зажигания ВАЗ 21214

Данная заводская инструкция содержит:

1. Замок зажигания, выполняющий роль выключателя электрической цепи с выводами 30/1 и 15;
2. Реле зажигания с выводами 85,86,30 и 87;
3. Коммутатор с клеммной колодкой на 6 контактов;
4. Модернизированная катушка зажигания с выводами «Б» и «К»;
5. Трамблер (распределитель зажигания);
6. Свечи.

Панель приборов

Для последующих модификаций ВАЗ 2121 была основательно переработана панель приборов. В частности изменился дизайн и расположение контрольных ламп, а также появились новые шкалы на указателях панели приборов.

Оригинальная схема электропроводки ВАЗ 21214 – жгут панели приборов и контрольных ламп

Выводы: автомобиль ВАЗ 2121 владельцы часто обслуживали своими руками. А обслуживание электрических систем невозможно без оригинальных схем. Особенно это касалось модернизированных версий, где вносились изменения в схему работы узлов и агрегатов.

Тюнинг для бездорожья

Для эксплуатации ВАЗ 2131 в качестве внедорожника нужно установить специальную лебедку, благодаря которой можно будет преодолевать преграды на суше небольшой глубины, а также шноркель для работы двигателя под водой. Это поможет без труда вытащить застрявший в грязи автомобиль. Для лифтинга на дороге ВАЗ оснащается бездорожными колесами. Кстати, проще всего заехать на шиномонтаж и там спокойно подготовить колеса к любым внедорожным покатушкам.

Если снабдить руль авто электроусилителем, это сделает вождение более легким. На подвеску можно установить газомаслянный амортизатор и карданный вал. Если применить тюнинг в ходовой части машины это улучшит и укрепит работу подвески. Непрерывный контакт с дорогой обеспечит установка хороших амортизаторов.

У данного вида авто есть ключевая особенность: оно имеет программу для управления двигателем. Это позволяет не только значительно экономить расход топлива, но и делает авто более динамичным.

Различные доработки, как внешнего вида авто, так и его салона, а также доведение до совершенства технических характеристик выделит машину из серых автомобилей и сделает ее идеальным партнером своего хозяина. Работать над изменением и переоборудованием авто должны профессионалы, которые выберут правильный путь для изменения свойств машины в лучшую сторону.

А далее видео, где тюнингованная Нива 2131 против Гелендвагена на бездорожье:

Различия электросхем

В зависимости от модели автомобиля, схемы электрооборудования могут отличаться между собой.

Индексные обозначения

О чем свидетельствует индекс в названии модели:

1. 21213. Этоавтомобиль, оборудованный карбюраторным силовым агрегатом. Объем двигателя равен 1,7 л. Авто с таким индексом могут оснащаться 1,8-литровым ДВС.
2. 21214 и 212140. В этих моделях используется такой же мотор с аналогичным объемом, однако транспортное средство оборудуется системой впрыска топлива.
3. 21215. Эта модель отечественных авто разработана для экспорта, в основном такие машины продавались за рубежом. В отличие от транспортных средств, выпускающихся для стран СНГ, 21215 оборудовались дизельными двигателями от производителя Ситроен.
4. 21073. Основное отличие заключается в наличииинжекторногодвигателя сфорсунками, но эта же модель может оснащаться карбюраторными агрегатами «Solex». Различиеэлектросхемытакже заключается в использовании БСЗ — бесконтактного зажигания.
5. 2131 и 21310. Эти модели могут оснащаться разными двигателями, но их основное отличие от другихНивзаключается в удлиненном пятидверном кузове.

Канал Нивоводство в своем ролике показал, как можно сделать дополнительную массу в электросети автомобиля Нива.

Основные отличия

Каково различие электрических схем старого и нового образца в моделях:

1. В Нивах 21213 устанавливается монтажный блок предохранителей, в которых используются устройства на ножках. Изменилась рабочая площадка блока.
2. Различие заключается в наличии механизма экономии холостых оборотов, которым комплектуется система питания. Для нормального ее функционирования в моторном отсеке располагается дополнительный штекер с проводами.
3. Использование бесконтактной системы зажигания. Важным компонентом БСЗ считается микроконтроллер.
4. Разные модели авто оборудуются различными генераторными устройствами, все зависит от типа силового агрегата.
5. Модель 21214 оснащается двумя вентиляторами охлаждения радиатора. Из-за этого электросхема также имеет отличия.

СХЕМА ВАЗ-2121

СХЕМА ВАЗ-2121

Ваз 2121 “нива”, разработан и выпускается с 1979 года.

Схема электрооборудования ВАЗ-2121 :

1. Передние фонари, 2. Фары, 3. Электродвигатель очистителя фар, 4. Звуковой сигнал, 5. Электродвигатель омывателя фар, 6. Электродвигатель омывателя ветрового стекла, 7. Генератор, 8. Боковой указатель поворота, 9. Аккумулятор ваз-2121, 10. Электродвигатель отопителя, 11. Доп.резистор электородвигателя отопителя, 12. Реле-прерыватель очистителя ветрового стекла, 13. Стартер, 14. Электродвигатель очистителя ветрового стекла, 15. Концевой выключатель карбюратора, 16. Электромагнитный клапан карбюратора, 17. Блок управления ЭПХХ, 18. Коммутатор, 19. Свечи зажигания, 20. Трамблер (распределитель зажигания, 21. Датчик давления масла, 22. Датчик температуры, 23. Розетка переноски, 24. Катушка зажигания, 25. Датчик уровня тормозной жидкости, 26. Реле включения очистителей и омывателя фар, 27. Реле включения обогрева заднего стекла, 28. Реле дальнего света фар, 29. Реле ближнего света фар, 30. Реле включения зажигания, 31. Реле включения стартера, 32. Выключатель лампы блокировки дифференциала, 33. Переключатель наружного освещения, 34. Прикуриватель ваз-2121, 35. Выключатель стоп-сигнала, 36. Выключатель света заднего хода, 37. Реле-прерыватель указателя поворотов и ав.сигнализации, 38. Основной блок предохранителей, 39. Дополнительный блок предохранителей, 40. Лампа подсветки рычажков отопителя, 41. Выключатель заднего противотуманого фонаря, 42. Выключатель обогрева заднего стекла, 43. Переключатель эл.двигателя отопителя, 44. Переключатель очистителя и омывателя заднего стекла, 45. Выключатель аварийной сигнализации, 46. Выключатель зажигания, 47. Контрольная лампа воздушной заслоки карбюратора, 48. Регулятор освещения приборов, 49. Подрулевой рычажный переключатель, 50. Выключатель контрольной лампы заслонки карбюратора, 51. Электродвигатель омывателя заднего стекла, 52. Дверной выключатель плафонов, 53. Плафоны освещения салона, 54. Комбинация приборов ваз-2121, 55. Фонари освещения номерного знака.

Схема электрооборудования ВАЗ-21213 :

1. Боковые указатели поворота. 2. Передние фонари. 3. Фары ваз-21213. 4. Электродвигатели очистителей фар. 5. Звуковые сигналы. 6. Реле включения очистителей и омывателя фар. 7. Реле включения ближнего света фар. 8. Реле включения дальнего света фар. 9. Электродвигатель омывателя фар. 10. Датчик недостаточного уровня тормозной жидкости. 11. Штепсельная розетка переносной лампы 12. Датчик контрольной лампы давления масла. 13. Датчик указателя давления масла. 14. Датчик указателя температуры охлаждающей жидкости. 15. Распределитель зажигания. 16. Свечи зажигания. 17. Электродвигатели стеклоочистителя. 18. Катушка зажигания. 19. Генератор. 20. Запорный клапан карбюратора. 21. Стартер ваз-21213. 22. Электродвигатель омывателя ветрового стекла. 23. Регулятор напряжения. 24. Реле контрольной лампы заряда аккумуляторной батареи. 25. Аккумуляторная батарея. 26. Реле стеклоочистителя. 27. Дополнительный блок предохранителей. 28. Основной блок предохранителей. 29. Выключатель контрольной лампы стояночного тормоза. 30. Выключатель контрольной лампы блокировки дифференциала. 31. Выключатель света заднего хода. 32. Выключатель контрольной лампы воздушной заслонки карбюратора. 33. Выключатель стоп-сигнала. 34. Электродвигатель отопителя. 35. Реле-прерыватель указателей поворота и аварийной сигнализации. 36. Дополнительный резистор электродвигателя отопителя. 37. Выключатель освещения приборов. 38. Переключатель света фар. 39. Переключатель указателей поворота. 40. Выключатель звуковых сигналов. 41. Переключатель стеклоочистителя. 42. Выключатель омывателя ветрового стекла. 43. Выключатель зажигания. 44. Выключатель наружного освещения. 45. Переключатель отопителя. 46. Выключатель очистителей и омывателя фар. 47. Прикуриватель. 48. Выключатель аварийной сигнализации. 49. Выключатели плафонов, расположенные в стойках дверей. 50. Указатель давления масла с контрольной лампой недостаточного давления. 51. Указатель уровня топлива с контрольной лампой резерва топлива. 52. Тахометр. 53. Контрольная лампа стояночного тормоза. 54. Контрольная лампа заряда аккумуляторной батареи. 55. Контрольная лампа воздушной заслонки карбюратора. 56. Спидометр. 57. Контрольная лампа наружного освещения. 58. Контрольная лампа указателей поворота. 59. Контрольная лампа дальнего света фар. 60. Реле-прерыватель контрольной лампы стояночного тормоза ваз-21213.

По всем вопросам о ремонте обращайтесь на ФОРУМ

Обслуживание проводки ВАЗ 21214 и других моделей Нивы инжектор и карбюратор: электрическая схема

Каждый современный автомобиль сегодня оснащается электрической частью. Электрическая схема ВАЗ 21214 Нива инжектор позволяет при необходимости найти все элементы, заключенные в бортовую сеть, что особенно актуально при появлении неисправностей в проводке. Все, что нивоводу нужно знать об электрике в отечественных внедорожниках, описано в этой статье.

Подробная электросхема Нивы

Схема электропроводки может незначительно отличаться в зависимости от конструктивных особенностей транспортного средства.

Для начала рассмотрим индексные обозначения:

1. ВАЗ 21213. Таким индексом обозначается транспортное средство, оснащенное карбюратором. Объем силового агрегата составляет 1.7 литров.
2. 21214. В автомобилях ВАЗ 21214 схема подразумевает использование аналогичного двигателя с таким же объемом. Единственное различие — машина оснащается системой впрыска горючего.
3. Есть еще одна модель с индексом 21213. В машинах ВАЗ 21213 схема электрооборудования включает в себя те же элементы, только в зависимости от года выпуска, авто может быть оборудовано мотором объемом 1.8 л.
4. Версия 21073. Внедорожник оснащается или инжекторным мотором с форсунками, или карбюраторным ДВС «Солекса». Одной из особенностей этих авто является бесконтактная схема зажигания.
5. 21215. Эти внедорожники изначально производились для экспорта, поэтому на наших дорогах данные авто трудно встретить. Стоит отметить, что они оснащались дизельными моторами Citroen.

Вначале статьи есть схема электрооборудования ВАЗ на примере модели Нива 2121. Если вы являетесь владельцем версии 2131 или любой другой, то разница в схеме цепи будет, но не принципиальной. Если речь идет о карбюраторных двигателях, то в данном случае схема зарядки аккумуляторной батареи, а также зажигания, не будут защищены (автор видео — Наиль Порошин).

Особенности электрооборудования

Электросхема ВАЗ модели 21213 имеет определенные различия с моделью 2121, в частности:

1. В автомобилях 21213 в блоке предохранительных устройств используются более модернизированные предохранители на ножках. Разумеется, использование таких устройств привело к тому, что площадка блока также стала другой.
2. Система питания этих транспортных средств дополнительно включает в себя устройство экономии холостых оборотов. Чтобы эта опция работала нормально, в подкапотном пространстве добавлен еще один разъем с проводкой.
3. Еще одно отличие — в этих авто используется бесконтактная схема зажигания, основным элементом которой является микроконтроллер.

Следует отметить, что отличия в схеме Нивы могут заключаться как в генераторных узлах, так и в самой электрике.

Отличия в генераторах

В любом случае, отличия в схеме проводки моделей будут заключаться в первую очередь в зависимости от силового агрегата — карбюраторного или инжекторного.

Основные отличия в карбюраторах:

• в моделях 21213 используется генераторный узел модели 371.3701;
• в двигателях моделей 21214 производитель принял решение установить более мощное генераторное устройство, оно маркируется цифрами 9412.3701 (автор видео — Sergei Chekhonin).

И хотя эти генераторы разные, они имеют определенные схожести в конструктивном плане. В любом случае, это — синхронное устройство переменного тока. Кроме того, эти узлы обладают встроенным выпрямителем и регулирующим механизмом напряжения на выходе.

Отличия в проводке

Если говорить непосредственно о проводке, то в зависимости от модели авто, она также может иметь отличия. Следует отметить, что эти отличия значительно упрощают обслуживание и ремонт системы своими руками. Что касается именно инжекторных модификаций внедорожников, то в данном случае система оборудуется тремя выходами, предназначенными для установки электронного зажигания.

Кроме того, в автомобилях 21214 используется два вентилирующих устройства, выполняющих функцию охлаждения радиаторного узла. Соответственно, из-за использования дополнительных вентиляторов, проводка также претерпела пусть не значительные, но отличия. Разумеется, они не принципиальны.

Особенности электрооборудования

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Проводка ваз 2114 инжектор 8 клапанов: общая схема, передний жгут, боковой, задний

Как поменять лягушку на ваз 2107, причины неисправности, где находится датчик

Ваз 2112 16 клапанов технические характеристики

Расход бензина ваз 2110 на 100 километров пути

Как настроить сцепление на ваз 2106

АКПП на ваз 2110 своими руками

Перегорает предохранитель вентилятора печки ваз 2107

ВАЗ 2114 плохой запуск на холодную. Почему может плохо заводиться

Электропроводка ВАЗ 21213: нюансы работы

О том, насколько своевременным оказался первый отечественный внедорожник с несущим кузовом написано немало. Еще больше высказано самими владельцами автомобиля «Нива», практически обожествлявшим его возможности. Все что требовалось им для эксплуатации – наличие запчастей и инструкция по обслуживанию транспортного средства.

Популярность модели трудно переоценить – 28 лет в строю

Что означают цифры в индексе Нивы

Единственное, на что жаловались владельцы – это недостаточная мощность автомобиля, которая не позволяла реализовать весь его дорожный потенциал. На то были объективные технические трудности, связанные с дефицитом производственных мощностей, которые автопроизводителю со временем удалось преодолеть.

На видео в конце статьи вы сможете увидеть, как отмечали выпуск 2-х миллионного авто, что подтверждает высокий потребительский спрос. Одним словом, разработчики не остались глухи к современным тенденциям, предложив сразу несколько модификаций силовых агрегатов для автомобиля ВАЗ 2121 «Нива».

Объем двигателя	Система впрыска	Система зажигания	Мощность, л.с.	Заводской индекс
1,6 л	карбюраторная	классическая	79	ВАЗ–21210
1,7 л	карбюраторная	классическая	80	ВАЗ 21213-1000260
1,8 л	карбюратор 21073 типа «Солекс» либо инжектор	бесконтактная/на инжекторных – электронное с контроллером Bosch MP 7.0	82/85	ВАЗ 2130-00 – карбюраторный ВАЗ 2130-20(26) – инжекторный
1,7 л	распределенный впрыск топлива	бесконтактная с контроллером BOSCH MP 7.9.7. либо ЯНВАРЬ 7.2	83	ВАЗ-21214-20
1,9 л	дизель XUD-9SD	—	—	ВАЗ-21215

Чтобы определить тип двигателя, следует посмотреть его код на блоке

Справочно: Код на блоке ВАЗ 21213 и ВАЗ 21214 всегда начинается и заканчивается символом *(звездочка). Поэтому, маркировка блока для указанных моделей состоит из десяти символов.

Соответственно, и сами автомобили получили новые индексы с привязкой к устанавливаемому силовому агрегату:

• Карбюраторный двигатель объемом в 1,7 литра с классическим карбюратором обозначается в документации как ВАЗ-21213;
• Аналогичный по объему двигатель с распределенным впрыском топлива — ВАЗ-21214;
• Карбюраторный двигатель ВАЗ-2130 объемом в 1,8 литра также имел индекс ВАЗ-21213;
• Индекс ВАЗ-21215 используется для экспортных моделей, оснащаемых дизельным силовым агрегатом производства «Пежо-Ситроен».

Справочно: В России и странах СНГ автомобиль с дизельным двигателем официально не продавался. Цена на внедорожник была выше легковых моделей, но это не останавливало покупателей, стремившихся к свободе передвижения.

На фото внизу представлена схема электропроводки ВАЗ 21213 с классическим карбюраторным силовым агрегатом.

Схема ВАЗ 21213 с карбюраторным мотором объемом 1,7л

Обратите внимание! Применяемая схема электропроводки Нива ВАЗ 21213 имеет отличия от других модификаций. В частности, на карбюраторной модели не защищены цепи заряда аккумуляторной батареи и зажигания

Различия в генераторах

Ранее уже упоминалось, что схема проводки ВАЗ 21213 имела некоторые отличия, связанные в первую очередь с устанавливаемым силовым агрегатом.

В частности, для версий со впрыском топлива требовался более мощный генератор, поэтому:

• На ВАЗ 21213 устанавливался генератор модели 371.3701;
• На ВАЗ 21214 устанавливалась модель генератора 9412.3701.

Они конструктивно схожи и представляют собой синхронные машины переменного тока со встроенным выпрямителем и регулятором выходного напряжения.

Схема электрического генератора карбюраторной версии автомобиля «Нива»

Различия в проводке

Подкапотная проводка ВАЗ 21213 выполнена в разном исполнении для облегчения обслуживания своими руками.

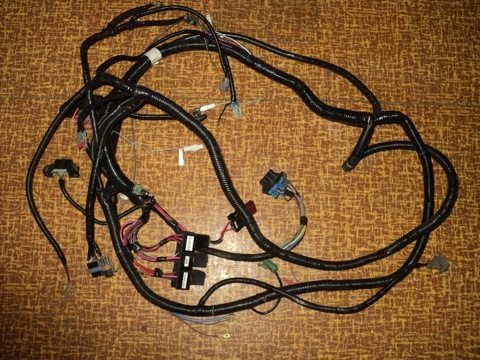

Жгут проводов «Нивы» для установки в подкапотном пространстве

Для версий с инжекторным силовым агрегатом проводка на ВАЗ 21213 имеет три дополнительных разъема под блок бесконтактного зажигания.

Кроме того, на модели ВАЗ 21214 установлено 2 охлаждающих радиатор вентилятора, соответственно проводка для них также имеет свои отличия от «тринадцатой». Принципиальная схема подключения элементов системы охлаждения представлена ниже.

Электрическая схема подключения вентиляторов «Нивы»

В заключение

Имя автомобиля «Нива» говорит само за себя. А любовь автовладельцев обеспечивает долгие годы его эксплуатации. И мы надеемся, что предложенные схемы помогут в этом. Удачи на дорогах!

Подведение итогов

Необходимость разбираться в электросхеме проводки может возникнуть в том случае, если в работе системы возникли неисправности и их нужно устранить. Разумеется, сложные неисправности, связанные с работой генераторного узла и прочих непростых в плане конструкции устройств, решить в гаражных условиях без определенных знаний будет проблематично. Тем не менее, даже простое знание электроцепи и возможность расшифровки условных обозначений может во многом помочь автолюбителю при ремонте. Кроме того, необходимость разбираться в проводке также может возникнуть в том случае, если вы решили модернизировать акустику или установить более совершенную аудиосистему.
