Регулировка карбюратора на ваз 2106

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

ВАЗ 2106 глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси. Сложившаяся ситуация потребует от автовладельца выполнения следующих действий. 1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка

2. Затянуть все болтовые соединения.

В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора

3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества. 4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.

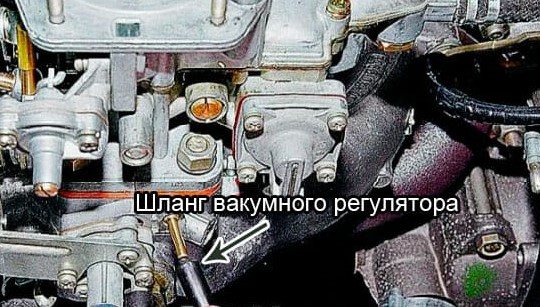

Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха

Провалы при нажатии на педаль газа ВАЗ 2106

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием: • засорения подводящих каналов, носика распылителя и нагнетательного клапана; • разгерметизации корпуса; • соскочившей трубки вакуумного регулятора опережения зажигания. Для устранения этой неисправности необходимо: 1. Заменить уплотняющие элементы карбюратора. 2. Затянуть болтовые соединения. 3. Заменить резиновое уплотнительное кольцо электромагнитного клапана. 4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания. 5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса

Чистка, дефектовка, проверка карбюратора ВАЗ 2107

Для полного обслуживания необходимо узел демонтировать с авто. Делается это путем демонтажа корпуса воздушного фильтра, отсоединения от узла патрубков, трубок, тросов и провода электромагнитного клапана. После остается только открутить 4 гайки крепления карбюратора к впускному коллектору и снять узел.

Карбюратор «Озон» включает в себя три части. Работы с каждой из них лучше проводятся поочередно: сняли одну – разобрали, очистили, собрали и переходим к следующей составляющей.

Крышка карбюратора

Начинаем с крышки. Обслуживание включает в себя такие этапы:

1. Откручиваем винты крепления крышки.
2. Отсоединяем телескопический привод управления воздушной заслонкой.
3. Снимаем с корпуса крышку вместе с пусковым устройством и поплавком.
4. Отвинчиваем винты крепления пускового устройства и отсоединяем тягу от рычага оси заслонки.
5. Извлекаем ось поплавка и снимаем поплавок вместе с запорной иглой.
6. Откручиваем пробку фильтра, установленного на штуцере подачи топлива (если пробка не откручивается, нанесите по ней несколько несильных ударов ключом). Извлекаем фильтрующий элемент (сетку).
7. Снимаем прокладку.
8. Крышку отмываем от грязи. Каналы в ней продуваем с использованием чистящего средства (если средства нет под рукой, можно продувку делать сжатым воздухом).
9. Промываем и продуваем фильтрующую сетку. Ставим ее на место и закручиваем пробку.
10. Осматриваем состояние запорной иглы (резиновой манжеты на ней). Устанавливаем поплавок с иглой на место.
11. Проверяем положение поплавка (влияет на уровень в поплавковой камере). Делается это так — переворачиваем крышку вертикально (чтобы запорная игла закрыла канал подачи) и замеряем расстояние от поплавка в поверхности крышки. Расстояние составляет 6,5 мм, при таком показателе уровень соответствует норме. Если не сходится, регулируем и настраиваем положение поплавка подгибанием язычка.
12. Проверяем герметичность запорной иглы. Для этого переворачиваем крышку поплавком вверх и создаем разряжение во впускном штуцере ртом (вытягиваем воздух из штуцера). Если запорная игла «не держит», заменяем ее.
13. С помощью разрежения проверяем целостность диафрагмы пускового устройства (при создании разрежения шток устройства должен перемещаться). При надобности ремонтируем пусковое устройство с использованием новой мембраны из ремкомплекта.
14. Устанавливаем пусковое устройство на крышку карбюратора (заменив уплотнительную манжету устройства), соединяем тяги и телескопический привод.

После укладываем новую прокладку и откладываем крышку в сторону.

Ещё кое-что полезное для Вас:

Корпус

Следующий этап – очистка и дефектовка корпуса:

Демонтируем вакуумный привод заслонки второй камеры.
Отсоединяем корпус дроссельных заслонок, открутив крепежные винты (снизу его).
Отсоединяем ускорительный насос вместе с диафрагмой.
Выкручиваем воздушные и топливные жиклеры (запомните или пометьте, где какой стоял), извлекаем эмульсионные трубки, установленные под воздушными жиклерами.
Откручиваем распылитель ускорительного насоса.
Выкручиваем перепускной жиклер ускорителя.
Отвинчиваем электромагнитный клапан холостого хода.
Извлекаем диффузоры.
Осматриваем жиклеры и каналы снятых деталей на загрязненность, если нужно, промываем их.
Проверяем нижнюю плоскость корпуса (которой он прилегает к корпусу дроссельных заслонок) на изгиб

При обнаружении изгиба корпус замените или выровняйте.
Продуваем каналы (можно просто забрызгивать чистящее средство во все видимые отверстия).
Проверяем работоспособность вакуумного привода дроссельной заслонки 2-ой камеры.
Проверяем плотность посадки диффузоров.
Ставим на место снятые детали (важно не перепутать их месторасположение) и вспомогательные узлы.
Заменяем прокладку.. После этих операций откладываем корпус в сторону

После этих операций откладываем корпус в сторону.

Корпус дроссельных заслонок

Следующий этап – настройка корпуса дросселей:

• Выкручиваем винты «качества» и «количества»;
• Тщательно очищаем корпус и продуваем каналы в нем;
• Заменяем манжеты на винтах и ставим на место;

После обслуживания каждой составляющей карбюратора, еще их внимательно осматриваем на правильность сборки. Далее собираем составные части воедино и устанавливаем карбюратор на место, предварительно заменив прокладку под ним и тщательно очистив посадочную поверхность на впускном коллекторе.

Регулируем привод:

1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
2. При отклонении от этого размера, вынимаем один наконечник.

Настройка карбюратора Ваз-2106 своими руками.

Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.

Настройка карбюратора Ваз-2106 своими руками.

Затягиваем гайку и возвращаем тягу.

Настройка карбюратора Ваз-2106 своими руками.

Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.

Настройка карбюратора Ваз-2106 своими руками.

Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.

Настройка карбюратора Ваз-2106 своими руками.

1. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
2. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
3. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.

Настройка карбюратора Ваз-2106 своими руками.

Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Настройка карбюратора Ваз-2106 своими руками.

Регулировка карбюратора ВАЗ 2106

От правильной регулировки карбюратора напрямую зависит работоспособность силового агрегата при любых режимах его эксплуатации. Это говорит о том, что прежде чем браться за инструмент и крутить какие-либо винтики, нужно понимать, какая деталь за что отвечает. Кроме этого, потребуется подготовить инструменты:

• набор отвёрток (плоские, крестовые);
• набор рожковых ключей;
• набор круглых щупов или свёрл разного диаметра;
• резиновая груша;
• зубочистки;
• ёмкость для промывки механизма;
• штангенциркуль
• пинцет;
• линейка;
• ветошь.

Регулировка ХХ

Регулировка холостого хода проводится винтами качества и количества. Процедура состоит из следующих шагов:

1. Запускаем двигатель и прогреваем его до рабочей температуры 90˚С, после чего глушим.

Видео: как сделать холостой ход стабильным

Регулировка поплавковой камеры

Одна из первоочередных процедур при настройке карбюратора — регулировка поплавковой камеры. При большом уровне бензина в камере топливная смесь будет богатой, что не является нормой. В результате повышается токсичность и расход горючего. Если уровень будет меньше положенного, то на разных режимах работы двигателя, бензина будет недостаточно. В этом случае необходимо отрегулировать язычок поплавка, чтобы он имел ход 8 мм. Нелишним будет снять поплавок, извлечь иглу и осмотреть её на предмет дефектов. Если карбюратор переливает, то лучше иглу заменить.

Регулировка ускорительного насоса

После того как будет отрегулирована поплавковая камера, необходимо проверить работоспособность ускорительного насоса. Для этого с двигателя демонтируют карбюратор и снимают с него верхнюю крышку. Проверка насоса производится в следующем порядке:

1. Подготавливаем бутылку с чистым бензином, под карбюратор подставляем пустую ёмкость, наполняем до половины поплавковую камеру топливом.

Во время проверки ускорителя следует обратить внимание на то, куда направлена струя, какой она формы и качества. При нормальной подаче она должна быть ровной без каких-либо отклонений и распыления бензина

При любых нарушениях, распылитель ускорителя нужно заменить на новый. Конструктивно в карбюраторе есть винт регулировки в виде конусного болтика, при заворачивании которого перекрывается отверстие перепускного жиклёра. С помощью этого винта можно изменить подачу топлива ускорительным насосом, но только в меньшую сторону.

Чистка или замена жиклёров

Карбюратор по мере эксплуатации нуждается в чистке и продувке воздухом каждые 10 тыс. км. пробега. Сегодня предлагается немало средств для прочистки без демонтажа узла с автомобиля. Но как правило, они помогают лишь при незначительных загрязнениях. При более серьёзных засорах без снятия устройства не обойтись. После демонтажа и разборки карбюратора выкручивают и прочищают сетчатый фильтр и жиклёры. В качестве средства очистки можно использовать бензин, а если не поможет — растворитель.

Чтобы не нарушить диаметр проходных отверстий жиклёров, нельзя использовать для прочистки предметы из металла, такие как иголка или проволока. Оптимальным вариантом будет зубочистка или пластиковая палочка подходящего диаметра. После прочистки жиклёры продувают сжатым воздухом, чтобы не осталось никакого мусора.

Видео: как прочистить карбюратор

По окончании всей процедуры жиклёры проверяют на соответствие установленному карбюратору. Каждая деталь имеет маркировку в виде ряда цифр, которые обозначают пропускную способность отверстий.

Обозначение карбюратора	Топливный жиклёр главной системы	Воздушный жиклёр главной системы	Топливный жиклёр холостого хода	Воздушный жиклёр холостого хода	Жиклёр ускорительного насоса
1 кам.	2 кам.	1 кам.	2 кам.	1 кам.	2 кам.	1 кам.	2 кам.	топливный	перепускной
2101–1107010	135	135	170	190	45	60	180	70	40	40
2101–1107010–02	130	130	150	190	50	45	170	170	50	40
2101–1107010–03; 2101–1107010–30	130	130	150	200	45	60	170	70	40	40
2103–1107010	135	140	170	190	50	80	170	70	40	40
2103–1107010–01; 2106–1107010	130	140	150	150	45	60	170	70	40	40
2105–1107010–10	109	162	170	170	50	60	170	70	40	40
2105–110711010; 2105–1107010; 2105–1107010–20	107	162	170	170	50	60	170	70	40	40
21053	100	115	150	135	35–45	50	140	150	45	40
2107–1107010; 2107–1107010–20	112	150	150	150	50	60	170	70	40	40
2107–1107010–10	125	150	190	150	50	60	170	70	40	40
2108–1107010	97,5	97,5	165	125	42±3	50	170	120	30/40	—

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

Настройка и регулировка карбюратора

Карбюратор будет работать эффективно лишь при условии чистоты всех каналов, жиклёров, отсутствии нагара и механической исправности всех движущихся частей.

Полностью загрязнённый карбюратор

Более-менее очищенный от нагара

при визуальном осмотре первым делом обращаем внимание на работу дроссельных заслонок. Путём поочередного открывания-закрывания заслонок можно выяснить, имеются ли какие-то механические заедания. При правильной работе заслонки должны открываться ровно на 90 градусов

проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива

При правильной работе заслонки должны открываться ровно на 90 градусов. проверяем игольчатый клапан. Для этого можно поднять поплавок и дунуть в отверстие бензопровода, пропуск воздуха недопустим. ускорительный насос проверяется путём нажатия на педальку насоса. Бензин, предварительно налитый в камеру должен выходить ровной и тонкой струйкой, не касаясь стенок камеры. Люфтов у педальки тоже быть не должно. При десятикратном нажатии из носика насоса должно выкачиваться порядка 8,5 мл топлива.

Для работы с карбюратором пригодятся крестовая и шлицевая отвёртки, чистые тряпки, коробочки для мелких деталей. Не помешает снять весь процесс разборки карбюратора на камеру мобильного телефона. Пригодится также и ремкомплект. Стоит он совсем недорого, но если уж вы принялись за работу, поменять изношенные детали будет не лишним.

Настройка карбюратора начинается с малого: снятия и очистки всех поверхностей. Подойдёт или специальный спрей, или растворитель «646», который продаётся в хозяйственных магазинах.

Спрей для очистки карбюратора

очищаем тем же способом поплавковую камеру. Ни в коем случае нельзя лезть туда с тряпкой. Оставшиеся волокна непременно забьют жиклёры, процесс их очистки будет мучительным и долгим; регулируем поплавок. Для этого устанавливаем карбюратор вертикально, можно даже воспользоваться строительным уровнем. Расстояние от крышки до боковой поверхности должно быть 6–7 мм. Удобно мерить сверлом нужного размера; отодвигаем поплавок, при этом расстояние между крышкой и поверхностью должно быть 15 мм. При несовпадении добиваемся нужного результата с помощью кронштейна; снимаем сетчатый фильтр. Кидаем его в ацетон, или продуваем баллончиком. То же самое делается и с жиклёрами

Важно запомнить, откуда они выкручивались, перепутать при установке очень легко

• собираем всё в обратном порядке и устанавливаем на штатное место;
• винты регулировки качества и количества для начала закручиваем до упора, а потом ослабляем на два-три оборота. Пробуем запустить двигатель. Если не запустится, можно ещё немного ослабить винты. Запущенный двигатель должен немного прогреться;
• теперь крутим винт качества, чтобы достичь максимальных оборотов. Уже винтом количества продолжаем увеличивать обороты

для того чтобы проверить, максимальные ли это обороты для выставленного количества топлива, крутим винт качества туда-сюда. Если всё устраивает, закручиваем его до значения на тахометре в 800-900 оборотов.

Чистка и настройка карбюратора, видео:

Какой карбюратор лучше всего поставить на ВАЗ-2106

В наше время на дорогах достаточно часто можно встретить такой автомобиль, как ВАЗ-2106. Из этого впору сделать вывод, что, несмотря на его возраст, он до сих пор пользуется популярностью среди водителей. За любой машиной необходим уход и ремонт по мере необходимости. Да и запчасти, которыми машина комплектуется, играют далеко не последнюю роль. Сегодня мы обсудим, какой карбюратор лучше всего устанавливать на ВАЗ-2106, ведь от этого зависит много важных моментов, например, количество топлива, которое будет расходоваться, динамика автомобиля и другое. Но прежде чем выбрать наиболее подходящий карбюратор на данный тип машины, необходимо ознакомиться с их разновидностями, отличиями, схожестью, преимуществами недостатками. Сравнивать мы сегодня будем такие варианты: Первые автомобили ВАЗ-2106 были укомплектованы карбюраторами фирмы Вебер (их также именовали «ДААЗ»), и выпускались они в нескольких сериях. Для ВАЗ-2106, соответственно, ДААЗ-2106. Эти устройства в полной мере обеспечивали достаточно хорошие динамические характеристики автомобилю данной марки. Еще одним преимуществом является простая конструкция. Однако недостатки тут тоже присутствуют, вернее, один, но достаточно весомый, а именно большой расход топливной смеси, что тянет за собой немаленькие финансовые расходы.

Эта модель карбюратора пришла на смену Веберу. Отличия заключаются в конструкции и ряде характеристик. Стоит заметить также, что данная модель является экологичной, о чем свидетельствует само ее название – «Озон». И благодаря этому свойству, в свое время она завоевала доверие и стала очень популярной среди водителей ВАЗ-2106. Что касается эксплуатации карбюраторов данной марки, то, согласно отзывам автовладельцев, они в большей мере положительные. Но, несмотря на все преимущества, некоторые недостатки тут также существуют и касаются они функционирования.

К основным неисправностям, с которыми водители чаще всего могут столкнуться, впору отнести следующие:

• диафрагма системы экономайзера принудительного холостого хода выходит из строя достаточно быстро;
• также спустя короткий период эксплуатации начинает работать со сбоями пневмопривод заслонки на второй камере;
• в механизм камеры попадает грязь и пыль, вследствие чего она либо начинает открываться с задержкой либо же не открывается вовсе.

Отдельно нужно сказать о последней в списке выше неисправности, ведь если она возникает, это приводит к тому, что ухудшается динамика автомобиля, снижается мощность, максимальная скорость авто становится значительно ниже. А что касается двигателя то он (в особенности на высоких оборотах) работает со сбоями. Преимущества в карбюраторе марки «Озон» также присутствуют. Среди них, например:

• достаточно высокие динамические характеристики машины;
• экономное использование топлива (примерно 7 литров на 100 километров).

И не стоит забывать, что за карбюратором, как и за любым другим элементом автомобиля, необходимо следить и очищать внутренние камеры от грязи и пыли по мере необходимости. Для такой очистки просто вода не совсем подходящий вариант, к тому же существует специально предназначенное средство.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Какие модели устанавливаются на автомобили ВАЗ 2106/2107

Все виды карбюраторных механизмов в оснащении ВАЗ 2106/2107 ориентированы на сокращение потребления горючего и придание машины максимальной динамичности. К тому же немаловажную роль играет и такой показатель, как экологичность. На протяжении десятилетия инженеры «АвтоВАЗа» отдавали предпочтение наиболее экологичным типам карбюраторов.

На современные ВАЗ 2106/2107, а также на выпускаемые машины прошлых лет устанавливались карбюраторы трёх различных моделей:

1. Производитель — Димитровградский автоагрегатный завод (или ДААЗ). Необходимо отметить, что предприятие выпускало карбюраторы по лицензии фирмы Weber. Конструктивно эти устройства были максимально простыми как в эксплуатации, так и в дальнейшем обслуживании. К тому же их основным преимуществом было обеспечение отличных скоростных показателей для автомобилей шестой и седьмой моделей ВАЗ. При этом карбюраторы ДААЗ потребляют очень большое количество бензина — от 10 до 14 литров на 100 километров пробега.

2. Производитель — ДААЗ, модификация «Озон». Это более продвинутая версия первого типа ДААЗа, которая имеет высокие показатели в плане экологичности. Устройство обеспечивает хорошие разгонные характеристики и потребляет менее 10 литров топлива на 100 километров пути. Однако недостатком такой модели считается оснащение его второй камеры. В её работе большую роль играет пневматический клапан, который в случае загрязнений или некачественной регулировки способен остановить работу карбюратора.

3. Производитель — ДААЗ, модификация 21053, которая производится по лицензии компании Solex. Один из самых современных видов карбюраторов для оснащения ВАЗ 2106/2107. Максимально экологичен и продуктивен. Обладает более сложной конструкцией, первый в линейке ДААЗ оснащён системой обратной подачи топлива, что делает его максимально экономичным. Однако «Солексы» требовательны к качеству бензина — иначе топливные жиклёры очень быстро забиваются.

Таким агрегатом оснащаются современные модели ВАЗ 2107

Общее в конструкции карбюраторов для ВАЗ «шестёрки» и ВАЗ «семёрки»

Карбюраторные механизмы, которыми оснащаются все модели ВАЗ 2106/2107 на протяжении всего периода выпуска авто, являются двухкамерными, то есть имеют две камеры внутреннего сгорания. Конструкционно все карбюраторы имеют три неделимые части:

• в верхней находится крышка устройства, которая защищает механизм от попадания грязи, и топливные штуцеры;

• средняя часть представляет собой корпус, внутри которого располагаются сами камеры и диффузоры, передаёт топливовоздушную смесь в двигатель;

• в нижней части размещается поплавковый отсек и заслонки дросселя.

В работе карбюраторов ДААЗ огромное значение имеют мелкие детали — прокладки, жиклёры, поплавок, экономайзер или заслонки. Все элементы системы взаимосвязаны между собой и наличие сбоев в одной части неизбежно приведёт к поломке всего устройства.

Карбюратор ДААЗ на ВАЗ 2106/2107 работает по следующему принципу:

1. Через впускной клапан в ёмкость поплавковой камеры попадает бензин.

2. Необходимый уровень горючего регулирует игла экономайзера принудительного холостого хода или экономайзера мощностного хода — в любом случае, топливо в камеру попадает в строго определённой пропорции.

3. Далее горючее отправляется в эмульсионную камеру № 1 через жиклёры.

4. В камере (или КВС) бензин дробится на мельчайшие части и смешивается с воздухом.

5. При повышении крутящего момента во время разгона может быть задействована и камера внутреннего сгорания № 2.

6. После образования топливовоздушной смеси насос направляет её в диффузоры, а через них — в мотор.

То есть главнейшей задачей карбюратора является формирование топливовоздушной смеси в строго выверенной пропорции для обеспечения бесперебойной работы двигателя.

Наличие множества мелких элементов обеспечивает надежность работы

Ремонт карбюратора ВАЗ 2107

Ремонт карбюратора считается довольно сложной процедурой. Любая операция требует внимательности и аккуратности. Более того, во избежание попадания в карбюратор загрязнений все работы должны проводить практически в стерильных условиях.

Для самостоятельного ремонта потребуется ремкомплект — подготовленный на заводе набор материалов и деталей, необходимых для проведения работ. Стандартный ремкомплект бывает двух видов:

1. Полный. Включает в себя абсолютно все возможные элементы, которые могут потребоваться для замены вышедших из строя деталей. Его обычно приобретают при капитальном ремонте или других серьёзных неисправностях.
2. Неполный. Позволяет провести только какую-либо одну ремонтную операцию (например, замену жиклёров).

При ремонте карбюратора ВАЗ 2107 потребуется стандартный набор инструментов и очиститель для карбюраторов, который можно приобрести в любом автомагазине.

Карбюраторы быстро загрязняются. За сравнительно короткое время жиклёры, каналы и другие мелкие элементы могут забиться пылью и примесями в топливе. Подвижные части устройства при агрессивной езде быстро изнашиваются. Это прежде всего касается уплотнительных прокладок.

Обычно процесс ремонта карбюратора состоит из разборки, промывки всех деталей, замены износившихся и повреждённых элементов и сборки.

Рекомендации перед ремонтом

Перед началом ремонтных работ следует обратить внимание на следующие моменты

1. Работы следует проводить на холодном двигателе, чтобы исключить возможность ожога.
2. Нужно убедиться, что в системе осталось мало топлива. В противном случае большую часть бензина нужно слить.
3. Ремонт необходимо проводить на улице в сухую погоду или в хорошо проветриваемом помещении (пары бензина могут вызвать тошноту и головокружение).
4. Следует заранее подготовить чистое место для разборки карбюратора и ёмкости для его промывки.

Читать также: Схема предохранителей таврия 1102

В зависимости от симптомов неисправности следует обратить внимание на отдельные детали и узлы карбюратора:

1. Если двигатель неустойчиво работает на холостых оборотах или глохнет, то, вероятнее всего, износилась иголка клапана экономайзера.
2. Если при разборке в полости обнаружилась вода, то карбюратор потерял герметичность. Рекомендуется проверить все шланги и соединения.
3. Появление пламени под капотом свидетельствует об утечке топлива. Потребуется тщательный осмотр всех элементов карбюратора и поиск зазоров или отверстий.
4. Если при самостоятельной регулировке винтов качества и количества двигатель никак не реагирует на повороты винтов, следует их снять и проверить, не сорвана ли резьба.
5. Если карбюратор начал «стрелять», необходимо проверить все провода и клеммы на предмет короткого замыкания.

Демонтаж карбюратора

Любой ремонт начинается со снятия карбюраторного механизма с автомобиля. Демонтаж устройства выполняется строго по схеме:

1. Отсоединить питание от АКБ.
2. Снять кожух воздушного фильтра (он препятствует доступу к карбюратору).
3. Отсоединить от карбюратора все топливные и воздушные шланги подачи.
4. Открутить болты крепления карбюратора к кузову. Если болты не выкручиваются, можно нанести на них водоотталкивающее средство WD-40.
5. Разместить снятый карбюратор на ровной поверхности и очистить его от грязи и подтёков бензина.

Видео: как быстро демонтировать карбюратор с машины

Порядок ремонта карбюратора ВАЗ 2107

Чтобы отремонтировать тот или иной узел карбюратора, потребуется разобрать всё устройство, тщательно промыть все детали, высушить, осмотреть их и принять решение о замене или регулировке. Сначала следует расположить снятый карбюратор на чистой ровной поверхности. Далее нужно выполнять действия в следующем порядке.

1. Снять пружинку возврата.
2. Крестообразной отвёрткой вывернуть винт крепления трёхплечего рычага.

На этом разборка карбюратора считается завершённой. Металлические детали промываются от нагара и грязи ацетоном или специальной жидкостью для очистки карбюраторов и сушатся струёй сжатого воздуха. Прокладки и другие резиновые элементы меняются на новые.

Все составные части потребуется проверить на целостность — не должно быть видимых следов износа или механических повреждений. Установка новых деталей производится в обратном разборке порядке. В любом случае замене подлежат:

• диафрагмы насоса-ускорителя;
• пружины возврата;
• топливный клапанный механизм;
• все резиновые уплотнители;
• большинство паронитовых прокладок.
