Карбюратор на ваз 2105

Как выполняется настройка поплавкового устройства карбюратора?

Специалисты говорят о том, что допускается осуществлять регулировку карбюратора без его обязательного демонтажа с транспортного средства. За обеспечение требуемого объема топлива в описываемом устройстве отвечает поплавковый механизм, который регулируется таким образом:

• мотор заводят, и он работает в течение нескольких минут на холостом ходу;
• крышку карбюратора снимают и производят замер уровня горючего, который должен равняться 28 миллиметрам.

Если этих самых 28 мм не наблюдается, выполняют:

• подгибание язычка поплавка, касающегося игольчатого клапана (точнее – его шарика), до показателя от 6,2 до 6,75 мм;
• выравнивают после визуального осмотра параллельность поплавка по отношению к нижнему уровню крышки, а также перпендикулярность его язычка оси клапана (игольчатого);
• выравнивают положение кронштейна в тех ситуациях, когда дистанция между поплавком, отведенным на наибольшую длину, и прокладкой крышки не попадает в промежуток 13,5–14,5 мм.

Общие сведения о карбюраторе ВАЗ-2105

Ниже перечислены основные сведения о карбюраторах, применяемых на 2105-й модели ВАЗ.

1. Предназначение. Для получения бензина из топливной системы, его смешивания с воздухом и передачи к цилиндрам двигателя.
2. Режимы работы. Их четыре: предварительный прогрев, нагрузка для холостого хода, средние обороты, повышенная мощность.
3. Тип карбюратора: 2105-1107010 для моторов, мощность которых равна 1,3 л. Маркировка наносится на специальную табличку, что производители укрепляют в различные места снаружи устройства. Самые популярные модификации, представленные на российском рынке, – ДААЗ, Озон, Солекс. Их выбирают по объему автомобильного двигателя.
4. Карбюратор представляет собой сложную систему взаимосвязанных между собой конструктивных частей различного назначения. Его главная ответственность: обеспечивать корректный расход топлива и эффективную работу мотора.

Качество деятельности 2105-го устройства зависит от модификации изделия, надежности его составляющих, марки и качества бензина, соответствия требований настроек техническим требованиям эксплуатации транспортного средства, санитарного состояния и т. д. Особенности функционирования карбюраторов влияют на работу мотора и могут изменять скорость разгона и движения авто, средний расход бензина, особенности зажигания.

О настройке

Поддержание нужного уровня топлива в карбюраторе обеспечивается специальным поплавковым механизмом.

Поплавковый механизм

Для его настройки нужно завести мотор и позволить ему проработать несколько минут на холостом ходу. Затем нужно снять крышку карбюратора и проверить уровень топлива в поплавковой камере – он должен быть равен 28 мм.

Если он отличается, нужно сделать следующее:

1. Измерить и отрегулировать расстояние между прокладкой крышки и поплавком при контакте поплавка и шарика игольчатого клапана. Оно должно быть равно 6,5 мм (допускается отклонение 0,25 мм).
2. Производим регулировку, подгибая язычок.
3. Проверяем максимальный ход иглы клапана, который должен составлять 8 мм. Для проверки следует измерить расстояние между прокладкой крышки и поплавком, максимально отведенным. Оно должно быть равно 14 мм с отклонением 0,5 мм. Для устранения отклонения нужно воздействовать на кронштейн.
4. Зрительно проверяем перпендикулярность язычка относительно оси игольчатого клапана, а также параллельность поплавка относительно нижней крышки. Если заметите нарушения – выровняйте все.

Если после всех перечисленных выше действий вам не удалось достичь стабильного уровня топлива, равного 28 мм, в поплавковой камере следует поменять игольчатый клапан.

Пусковое устройство

Для регулировки пускового устройства карбюратора ВАЗ 2105 нужно сделать следующее:

1. Рукояткой тяги, которая находится в салоне, закрыть воздушную заслонку.
2. Убедиться, что хвостовик тяги находится в конце паза штока устройства запуска карбюратора. При нарушении исправить ситуацию, подогнув тягу.
3. Снять крышку и измерить зазор между кромкой заслонки и стенкой камеры при утопленном штоке. Он должен варьироваться от 5 до 5,5 мм. Настраиваем его, вращая регулировочный винт пускового устройства.

Холостой ход

Для настройки холостого хода нужно завести и прогрет двигатель, а затем проделать следующие операции:

• Вывести мотор на 850 об/мин при помощи вращения винта количества смеси.
• Винтом качества смеси вывести обороты на максимальный уровень.
• Снизить обороты до 850 винтом количества.
• Довести до максимума винтом качества.
• Добившись так 850 оборотов в минуту завернуть винт качества до тех пор, пока мотор не будет потряхивать.
• Отворачивая винт качества обеспечить устойчивую работу мотора.

При грамотной регулировке карбюратора пятерки расход топлива летом не должен превышать следующих показателей:

• 7-7,5 литров на сотню за городом при скорости 90 км/ч;
• 8,5-9 литров в городском режиме.

Если самостоятельно произвести регулировку и ремонт карбюратора вы не можете, не мучайте ни себя, ни машину, а обратитесь к специалистам.

Видео:

Видео:

Указания по регулировке

Для настройки очищенного и работоспособного карбюратора следует подготовить такой инструмент:

• короткие плоские отвёртки с узким и широким шлицем;
• ключ рожковый размером 10 мм;
• то же, размером 8 мм;
• узкие пассатижи.

Первичная регулировка заключается в подгонке троса пускового механизма и тяги педали газа. Последняя регулируется просто: пластиковый наконечник выставляется напротив шарнира на оси карбюратора путём закручивания по резьбе. Фиксация производится гайкой под размер ключа 10 мм.

Кожух тросика крепится при полностью открытой воздушной заслонке

Тросик подсоса настраивается так:

1. Рычажок в салоне задвиньте до упора, воздушную заслонку поставьте в вертикальное положение.
2. Проденьте трос в проушину крышки, конец вставьте в отверстие фиксатора.
3. Удерживая пассатижами «бочонок», затяните болт ключом.
4. Двигая рычаг подсоса, удостоверьтесь, что заслонка полностью открывается и закрывается.

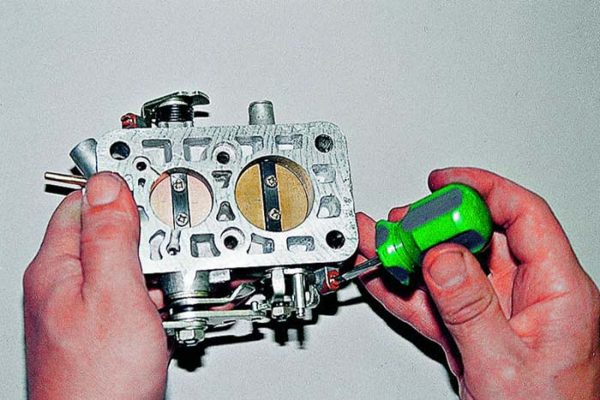

Следующий шаг — проверка открывания дросселя вторичной камеры. Хода мембраны и тяги должно хватать, чтобы заслонка открывалась на 90°, в противном случае открутите гайку на тяге и подкорректируйте её длину.

Чтобы укоротить или удлинить тягу привода, надо ослабить фиксирующую гайку

Головки опорных винтов фиксируются на заводе с помощью специальной краски

Ускорительный насос в дополнительной настройке не нуждается. Отследите, чтобы колесико рычага прилегало к вращающемуся сектору, а конец — к «пятке» мембраны. Если хотите улучшить разгонную динамику, замените штатный распылитель с маркировкой «40» на увеличенный размером «50».

Регулировка холостого хода производится в следующем порядке:

1. Винт качества выверните на 3—3,5 оборота, количества — на 6—7 оборотов. Используя пусковое устройство, заведите двигатель. Если обороты коленчатого вала будут слишком высокими, уменьшите их винтом количества.
2. Дайте мотору прогреться, уберите подсос и настройте количественным винтом обороты коленвала 900 об/мин, ориентируясь по тахометру.
3. Спустя 5 минут заглушите двигатель и проверьте состояние электродов свечей зажигания. Если сажа отсутствует, регулировка окончена.

4. При появлении на свече чёрного налёта почистите электроды, запустите мотор и закрутите винт качества на 0,5—1 оборот. Показания тахометра выведите на 900 об/мин вторым винтом. Дайте двигателю поработать и вновь проверьте свечи.

   Регулировочные винты управляют подачей топливной смеси на холостом ходу

Лучший способ настроить карбюратор ДААЗ 2105 — подключить к выхлопной трубе газоанализатор, измеряющий уровень СО. Чтобы выйти на оптимальный расход бензина, нужно добиться показаний 0,7—1,2 на холостом ходу и 0,8—2 при 2000 об/мин. Помните, регулировочные винты не влияют на потребление бензина при высоких оборотах коленвала. Если показания газоанализатора превышают 2 единицы по СО, то следует уменьшать размер топливного жиклёра первичной камеры.

Карбюраторы «Озон» модели ДААЗ 2105 считаются относительно простыми в ремонте и регулировке. Главная проблема — приличный возраст указанных агрегатов, выпускаемых со времён СССР. Некоторые экземпляры выработали положенный ресурс, о чём свидетельствует большой люфт в осях дроссельных заслонок. Сильно изношенные карбюраторы не поддаются настройке, поэтому их приходится менять целиком.

Регулировка карбюратора ВАЗ 2105

В процессе эксплуатации все карбюраторы ДААЗ будут нуждаться в регулировке. Некоторые водители настраивают устройство при смене сезонов, некоторые — при появлении тех или иных дефектов.

В любом случае регулировка карбюратора ВАЗ 2105 — это процесс, который позволит оптимизировать работу двигателя и продлить его ресурс. Помимо этого, даже типовая настройка карбюратора заметно улучшает основные показатели работы двигателя: например, увеличивает скоростные данные и сокращает потребление горючего.

Для качественной полноценной регулировки понадобится:

1. Подготовить рабочее место. Чтобы отрегулировать системы устройства, его потребуется снять с машины, промыть, продуть и установить на ровное и чистое место.
2. Подготовить инструмент. В случае с ВАЗ 2105, это комплект гаечных ключей, крестовая и плоская отвёртки. Не лишней будет и ветошь, так как возможны подтекания топлива.
3. Найти сервисную книжку на ВАЗ 2105. В этом мануале производитель указал все рабочие параметры конкретной модели, именно с этими параметрами и необходимо будет сверяться в процессе работы.

Основные этапы регулировки

После того как карбюратор был полностью подготовлен к работе, можно начинать его регулировку:

1. Первым делом специалисты обычно регулируют количество оборотом коленвала. Оптимальное число составляет от 750 до 800 оборотов в минуту. Для выставления этого параметра необходимо будет до упора затянуть регулировочный винт, после чего аккуратно открыть его на три оборота назад.
2. Далее потребуется донастроить объём газа СО2 в выхлопах автомобиля. Для этого винт качества нужно закрутить до упора и отвернуть обратно на 4 или 5 оборотов.
3. Регулировка холостого хода проводится винтом холостого хода. Для этого нужно слегка подтянуть винт в обратном от карбюратора направлении.
4. Поплавок в поплавковой камере должен находиться строго по центру, поэтому для достижения нужного показателя можно слегка надавить на защёлки.

Фотогалерея: регулировка своими руками

Чистка жиклёров

Много вопросов возникает у автовладельцев по чистке жиклёров. Имеет ли смысл чистить эти приспособления или лучше сразу менять их на новые? На самом деле, всё зависит от материального состояния водителя — разумеется, быстрее и проще вытащить старые жиклёры и на их место установить новые.

Однако если отверстия в трубках не разносились, можно просто промыть жиклёры в ацетоне или специальной жидкости, после чего продуть сжатым воздухом из баллончика и установить обратно. Они будут работать ровно столько же, сколько и новые.

Жиклёры не должны иметь следов износа на корпусе и разбитых отверстий

Таблица: номера и размеры жиклёров ВАЗ 2105

Параметры	Первая камера	Вторая камера
Тип	К-151	К-151Д	К-151	К-151
Жиклер топливный главный, см 3 /мин	220±3,0	220+3,0	380±5,0	380±5,0
Жиклер воздушный главный, см 3 /мин	330±4,5	330±4,5	330±4,5	330±4,5
Блок жиклеров холостого хода, см 3/мин:
трубка холостого хода	95±1,5	95±1,5	─	─
трубка эмульсионная	85±1,5	85±1,5	─	─
Жиклер воздушный холостого хода	330±4,5	330±4,5	─	─
Жиклер эмульсионный холостого хода	280±3,5	280±3,5	─	─
Жиклер топливный переходной системы, см 3 /мин	─	─	150+2,0	150+2,0
Жиклер воздушный переходной системы, см 3 /мин	─	─	270±3,5	270±3,5
Диаметр отверстия распылителя ускорительного насоса, мм	0,4 +0,03	0,4 +0,03	─	0,4 +0,03
Диаметр отверстия в винте эконостата, мм	1,1 +0,06	1,1 +0,06	─	2 +0,06
Диаметр отверстия перепуска топлива в бак, мм	1,1 +0,06	1,1 +0,06	─	─
Диаметр седла топливного клапана, мм	2,2 +0,06	2,2 +0,06	─	─
Диаметры диффузоров, мм:
малых	10,5 +0,1	10,5 +0,1	10,5 +0,11	10,5 +0,11
больших	23 +0,045	23 +0,045	26 +0,045	26 +0,045
Масса поплавка в сборе — не более 12,5 г.

Установка карбюратора Солекс 21053 на классику

Устройство Солекс

Теперь можем приступить к процессу замены родного карбюратора автомобиля на Солекс модификации 21053 1107010 20. На ВАЗах старый карбюратор — это обычно Озон, произведенный на базе ДААЗ. Главная проблема его в том, что он далеко не так надежен, как хотелось бы. К тому же расход топлива на нем несколько больше, чем на Солексе. Именно поэтому заменяется один на другой. Кроме того, чтобы просто установить Солекс 21053 на классику, желательно правильно его настроить.

Порядок установки карбюратора Солекс 21053 на классику ничем не отличается от установки на нее иных моделей данного устройства. Солекс 21053 на классику легко разместить в любом двигателе заднеприводного ВАЗа. Итак, для начала следует устранить всякую вероятность попадания инородных частиц во впускной коллектор. Достигаем этой цели путем очищения моторного отсека от грязи. Не нужно добиваться идеального блеска. Просто помойте его.

Теперь отключите озоновский карбюратор от всего, что держит его в машине. Аккуратнее всего отсоединяйте шланги от системы подогрева и топливные шланги. Сделав это, нужно снять трос от воздушной заслонки. Он крепится на скобе, которую необходимо вынуть прежде всего. Затем можно достать старый карбюратор. С той же целью, с которой вы мыли отсек двигателя, следует очистить и ту площадь, на которой стоял Озон. Если в процессе вы обнаружите на поверхности какие-либо трещины, дыры и неровности, то нужно их обязательно замазать герметиком.

Теперь пора создать теплоизоляцию для Солекса 21053 1107010 20. Достигнуть этого помогут утеплительные прокладки. Укладывать их следует друг на друга, чередуя тонкие и более плотные. Сверху установите карбюратор 21053 1107010 20. Для большего комфорта в будущем следует ставить Солекс 21053 на классику сразу без верхней крышки. При этом привод дроссельной заслонки не должен находиться позади. Со стороны верхней части головки блока нужно расположить кулису тяги привода от первичной и вторичной камеры. Задача кулисы — регуляция дроссельной заслонки. На старом Озоне вы найдете простые пластмассовые наконечники от тяги, можно снять их и установить вместо наконечников на Солексе.

Теперь нужно отрегулировать длину троса от привода дроссельной заслонки. Если он оказался чуть длиннее, чем расстояние до карбюратора, его необходимо подрезать. Проделав данные изменения, можно закрыть крышку на карбюраторе. Старую прокладку использовать не стоит. Закрыв карбюратор крышкой, следует начать его подсоединение ко всему, что вы отключили от Озона. Проведите к тройнику карбюратора соединение с системой охлаждения. Теперь нужно протянуть шланги и от раздатчика системы зажигания. Затем установите тройник у фильтра тонкой очистки. Его следует ставить на топливопровод. К тройнику подсоедините провод, ведущий к поплавковой камере карбюратора. Сделать это нужно при помощи обратного клапана. Теперь осталось обратно прикрепить возвратную пружину, а на первое время (для безопасности) можно установить еще и дополнительную, прикрепив ее к вершине блока.

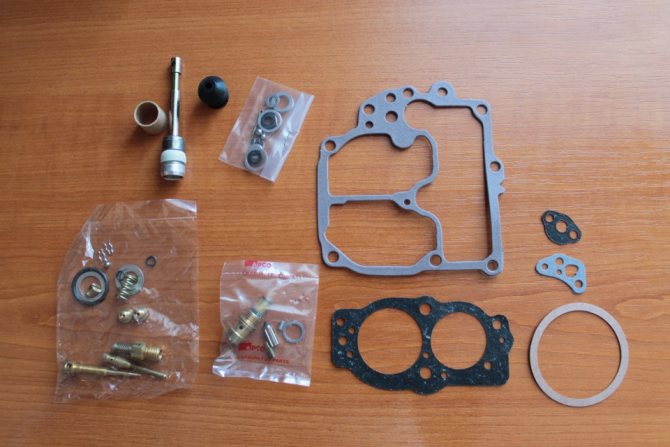

Показания к приобретению ремкомплекта

Если у вашего железного коня поднялась температура или он стал «есть» слишком много бензина, то это верный признак неисправности со стороны системы питания. Карбюраторные проблемы также могут проявляться следующим образом:

• «Провалы» в работе двигателя;
• Двигатель глохнет в режиме «холостого хода»;
• Падение мощности двигателя;
• Повышенное дымление;
• Двигатель плохо заводится, особенно при достижении нормальной температуры охлаждающей жидкости.

Нестабильность работы двигателя, сопровождающаяся рывками, может быть вызвана неисправностью системы зажигания, поэтому прежде чем осуществить замену и установить полный ремкомплект карбюратора, следует убедиться в целостности проводов, и в правильной регулировке момента зажигания.

Если проблем со стороны электрики не обнаружено, то можно приступать к замене ремкомплекта, предварительно убедившись в том, что детали, находящиеся в комплекте, подходят для установки в карбюратор данной модели.

Регулировка карбюратора

После прочистки и ремонта карбюратора его следует отрегулировать.

Как установить уровень топлива

• Для начала необходимо отрегулировать поплавок, который в первую очередь влияет на расход топлива.
• Открутите винты крепления крышки и для удобства поставьте её вертикально. Следите за тем, чтобы игла легонько касалась поплавка.
• Проверьте, чтобы зазор между крышкой с установленной на ней прокладкой и нижней частью поплавка равнялся 6,2±0,25 мм. В случае несоответствия, исправьте тот момент, сместив язычок поплавка.
• После этого проверьте ход поплавка. Его величина должна составлять 8±0,25 мм.

Видео: как отрегулировать уровень топлива в карбюраторе ВАЗ

Регулировка пускового устройства

• Для этого карбюратор необходимо установить на двигатель, но не накрывать воздушным фильтром. После этого максимально оттянуть подсос.
• Затем надо прогреть двигатель и отвёрткой на треть приоткрыть воздушную заслонку. Тягу дроссельной заслонки необходимо подогнуть до 3200–3400 оборотов в минуту.
• Затем опустите заслонку и уменьшите количество оборотов до 2800–3000 в минуту.

Не упускайте из внимания отверстие под пробку — его необходимо зажимать, чтобы под диафрагмой пускового устройства образовывался разряжённый воздух.

Регулировка на холостом ходу

Производится при разогретом двигателе. Задействован только винт качества.

• Винтом качества разгоняем обороты двигателя до максимальной отметки.
• После этого винтом количества повышаем частоту вращения на 100–150 оборотов и не прекращая работы двигателя снижаем обороты на то же число, но уже винтом качества.

Такая операция завершает регулировку двигателя и обеспечивает ему качественную и устойчивую работу при минимально допустимом количестве угарного газа.

С помощью винта качества можно обеднить или обогатить топливную смесь — он отвечает за подачу бензина, и его закручивание обедняет горючую смесь, а откручивание — наоборот, обогащает.

Регулировка карбюратора

Процесс регулировки карбюратора позволит улучшить работу двигателя и продлить срок его эксплуатации

Поэтому так важно проводить ее чаще, не дожидаясь, пока появятся явные признаки неисправности, например, провалы в работе двигателя или отчетливый запах бензина в салоне

Несколько предварительных действий, которые помогут облегчить и оптимизировать работу:

Перед началом настройки нужно снять механизм, промыть и продуть его.
Приготовить инструментарий: набор гаечных ключей, крестовую и плоскую отвертки.
Также важно найти инструкцию к ВАЗ 2105, чтобы перед глазами были все нужные характеристики.

Когда все готово, можно приступать непосредственно к настройке. Из всех систем, являющихся составляющими карбюратора, регулировке подлежат только следующие:

• Система запуска устройства;
• Холостого хода;
• Поддержания уровня топливной смеси (связанная с настройкой поплавкового механизма);
• Уровень СО2.

Далее рассмотрим все стадии подробнее.

Настройка поплавкового механизма

Перед настройкой следует дать автомобилю поработать на холостых. Когда вы это сделали, приступаем к следующим этапам:

1. Снимаем крышку с карбюратора.
2. Проверяем уровень топливной жидкости (значение должно равняться 28 мм).

Если обнаруживается другой показатель, нужно провести регулировку поплавкового механизма. Для этого:

1. Ставим крышку вертикально, чтобы штуцер, через который подается топливо, смотрел вверх. Язычок поплавка должен оказаться перпендикулярным оси игольчатого клапана. В случае, если у вас другие показатели, подогните его плоскогубцами.
2. Расстояние от поплавка до картонной прокладки – 6-7 мм. В противном случае, подгибаем кронштейн, на котором держится поплавок, до нужных значений.
3. После того, как настройка механизма завершена, верните крышку назад.

Регулировка пускового устройства

Для настройки устройства делаем следующее:

Закрываем подсос (для удобства закрепите скрепкой).
Обращаем внимание на то, как установлена телескопическая тяга. Пальцем тянем рычажок тяги до упора.
Замеряем щель приоткрытой верхней заслонки

Стандарт – 5 мм по нижней щели. Для удобства можно измерять сверлом подходящего размера.
Если значение не соответствует указанному, то выставляем нужный зазор, вращая специальный регулировочный винт, расположенный на устройстве пуска генератора.

Регулировка холостого хода

Регулировка необходима, когда пропадают холостые обороты

Здесь важно не наделать ошибок, поэтому нельзя ремонтировать механизм без знания его устройства или хотя бы предварительного ознакомления с инструкцией. Что нужно для этого?

1. Откручиваем винт качества (на три или три с половиной оборота). Винт количества отворачиваем на шесть – семь оборотов.
2. Производим пуск двигателя. Уменьшаем обороты коленвала, если они слишком высокие.
3. После того, как двигатель прогрелся, тахометром выставляем 900 оборотов в минуту, крутя количественным винтом.
4. Через десять минут глушим машину. Проверяем электроды свечей зажигания. Если нет сажи, настройка выполнена успешно.
5. Если же сажа появилась, прочистите электроды и заверните винт качества на 0,5 – 1 оборот. Далее повторяем предыдущие действия вплоть до исчезновения сажи на свечах.

Изменение содержания со2

Чтобы изменить содержание углерода, нужно проворачивать вин качества. Сначала закрутите его до упора, а затем отверните на четыре – пять оборотов.

Источник

Тарировочные данные карбюратора

Следует отметить, что вполне допустимым считается используемый для автомобиля ВАЗ 2105 карбюратор типа 21053, несмотря на то, что обычно он применяется для двигателей ВАЗ с объемом 1,2 л , а объем ВАЗ 2105 составляет 1,3 л. Карбюратор 2105 имеет ту же конструкцию, что и 21053, но отличается тарировочными данными. Другими словами схема карбюраторов практически идентична. Разница может быть только в диаметре, размере, объеме между деталями карбюраторов.

Основные дозирующие системы включают в себя диаметр смесительной камеры: размер первой камеры составляет 28 мм, а второй — 32 мм, диаметр узкой части большого диффузора с размером первой камеры 21 мм и второй — 25. Также сюда относится маркировка малого диффузора с соответствующим размером камер 3,5 и 4,5 мм, диаметр главного топливного жиклера ГДС с размерами камер 1,07 и 1,62 мм.

Главный воздушный жиклер ГДС обладает камерами, размеры которых одинаковы и составляют 1,7 мм как для первой, так и для второй. Системы перехода и холостого хода имеют диаметральную величину топливного жиклера холостого хода 0,5 мм, воздушного жиклера холостого хода — 1,7 мм для первых камер, диаметральной величиной топливного жиклера системы перехода второй камеры — 0,6 мм, а воздушного жиклера системы перехода второй камеры — 0,7 мм.

Насос ускорения имеет диаметральное значение отверстия распылителя 0,4 мм и производительность при 10 нажатиях равную 7 +- 1,75 см куб. Эконостаты имеют топливные жиклеры, диаметральное значение которых составляет 1,5 мм, воздушные жиклеры, имеющие диаметр 1,2 мм, и эмульсионные жиклеры диаметром в 1,5 мм. Характеристики пневмопривода второй камеры.

• Диаметральное значение воздушного жиклера первой камеры равно 1,2 мм, второй — 1 мм.
• Расстояние между поплавком и прокладкой крышки в поплавковой камере колеблется от 6,5 +- 1/4 мм. Размер полного хода поплавка равен 15 мм.
• Пусковые зазоры имеют дроссельную заслонку размером от 0,07 до 0,08 мм, воздушную заслонку величиной 5-5,5 мм. Управляется воздушная заслонка ручным способом.

Карбюратор 2105-1107010 имеет выносной пневматический клапан, а 2105-1107010-20 — нет. К тому же у карбюраторов 2105-1107010 и 2105-1107010-20 есть штуцер отбора разрежения к вакуумному регулятору опережения зажигания. Карбюратор 21053 имеет немного иные параметры.

Регулировка и ремонт устройства

Корректный функционал устройству обеспечивает множество мелких деталей, таких как жиклеры, пружины, прокладки. Именно их регулировку, замену и ремонт производят чаще всего.

Но не только неприятности вынуждают автолюбителя залезать под капот. Многие владельцы регулируют работу устройства по смене сезона. Потому что качественная работа карбюратора не только оптимизирует его функционал, но способна продлить жизнь самого, отнюдь не дешевого устройства.

Описание процесса регулировки и параметры зазоров размещены в руководстве по эксплуатации ВАЗ-2105. Начинают с демонтажа. Снятый помытый узел размещают на ровной поверхности. Подготавливают инструменты: набор ключей и отверток.

Ниже приведено краткое описание работ, которые проводят в четыре этапа.

1. Выставить корректное количество оборотов коленвала.
2. С помощью винта качества отрегулировать объем выхлопного газа.
3. Регулировочным винтом откорректировать оптимальный холостой ход.
4. Выставить ключевую деталь поплавковой камеры по центру.

Решение о замене жиклеров принимается на основании их осмотра. Деталь с качественным отверстием и необходимым зазором обрабатывается в ацетоне и монтируется после высыхания или продува. Деформированные, изношенные меняются на новые.

Отличия карбюраторов «Солекс» и «Озон»

У карбюратора ДААЗ 21053 типа «Солекс» поплавковая камера делится на две части, а топливные жиклеры находятся по ее поплавковая камера односторонняя. Отличие конструкций в том, что «Солекс» может работать в любом положении относительно движения автомобиля. Конструкция его поплавковой камеры такова, что при ускорении топливо никуда не перетекает. Это подразумевает возможность установки карбюратора на любую модель ВАЗ.

На «Озоне» поплавковая камера всегда должна быть по направлению движения, впереди. Если изменить расположение карбюратора, при ускорении/торможении уровень топлива будет меняться, что недопустимо. Стоит отметить, что сверлить диффузоры для газового топлива не рекомендуется.

Мастер выполняет регулировку

Следует обратить внимание на крепление мембраны вакуумного привода, так как очень часто она расшатывается. Нужно следить за тем, чтобы винты мембраны всегда были затянуты

Диффузор на «Солексе» сверху имеет закругленную форму. Это сделано для того, чтобы топливо ламинарно огибало его и поступало дальше в сам диффузор. В соответствии с конструкцией диффузора выход идет не на плавное расширение, а на расширение в виде конуса.

Самое главное отличие «Солекса» от «Озона» состоит в том, что на диффузоре первого агрегата есть развитая ступенька, которая обеспечивает срыв потока после входа в диффузор. Наличие таких ступеней обеспечивает улучшенную турбулентность потока возле стенок смесительной камеры, благодаря чему дробление мелких капель топлива с воздухом улучшается. За счет этого на карбюраторе типа «Солекс» перемешивание топлива с воздухом осуществляется на очень высоком уровне.

Первичная камера на «Озоне» имеет вышеописанную конструкцию, но такой ступеньки, как у «Солекса», карбюратор не имеет. Зато выход вторичной камеры у него развит более плавно. При несглаженной поверхности (как у первичной камеры) на диффузоре будут собираться капли топлива, что отрицательно скажется на динамике мотора. Поэтому карбюратор типа «Солекс» готовит смесь лучше, чем «Озон».

Карбюратор на любом транспортном средстве представляет собой один из узлов топливной системы двигателя внутреннего сгорания. В нем смешивается воздух с топливной жидкостью, и эта смесь подается в цилиндры ДВС. Как видим, эта автомобильная деталь играет очень важную роль в функционировании транспортного средства в целом. Поэтому карбюратор необходимо периодически регулировать. Как это сделать правильно на ВАЗ-2105, вы узнаете из данной статьи.

Как разобрать и отрегулировать карбюратор

Перед тем, как мы расскажем, как отрегулировать карбюратор, позволим себе дать пару-тройку советов:

1. Если Вы не обладаете относительными уверенными знаниями, о устройстве карбюратора, то лучше конечно его не разбирать. Тем более это касается нового купленного карбюратора.
2. После того, как карбюратор снят, его нужно промыть специальной промывкой. Таких промывок продается очень много и предназначены они как раз для карбюраторов и дроссельных заслонок.
3. Во многих книгах указаны разные значения регулировки и калибровки карбюратора. Поэтому делаем вывод, – возможно отрегулировать карбюратор получится не сразу.

Регулировку карбюратора нужно начинать с определения неисправности, а они бывают разными. Начнём с хлопков в глушителе. Если при заведенном автомобиле ВАЗ в глушителе раздаются характерные хлопки, а тахометр подергивается в такт этим хлопкам, то у карбюратора не отрегулирован холостой ход или система холостого хода забита.

Забит канал или жиклёр, через который идёт топливо. Этот жиклер и нужно выкрутить из карбюратора. У жиклера есть три отверстия, которые должны иметь круглую форму, а не форсу эллипса. Снимаем головку жиклера.

Толкатель, который отвечает за прохождение топлива должен быть чист. В середине головки жиклера есть небольшое отверстие, которое также должно быть чистым, а внутри самой головки не должно быть грязи. Также проверьте, как одела на жиклер резинка, не порвана ли она. Если все в порядке, то жиклер можно ввернуть обратно.

Проверить работу карбюратора на холостом ходу, работа которого зависит от этого жиклер, просто. Достаточно попробовать завести ВАЗ без жиклера, если карбюратор отрегулирован правильно, то машина заглохнет.

Следующая проблема, с которой Вы можете столкнуться – двигатель глохнет при резком сбросе газа. То есть при плавном сбросе всё хорошо, а если резко отпустить педаль – машина глохнет. Вероятно причиной этому является ЭПХХ (экономайзер принудительного холостого хода). В этой системе могут окислиться контакты, либо может быть сломана коммутация. Также, что наиболее вероятно, – это плохой контакт провода эпхх и провода жиклера. Поэтому нужно поджать наконечник:

Если с контактом всё в порядке, то возможен перелив топлива в системе холостого хода. Об этом может свидетельствовать черный нагар на свечах. Решается проблема регулировкой холостого хода, о котором мы писали выше.

Третья проблема – машина дергается при торможении и разгоне мотором. Часто это случается на определенных оборотах двигателя. Такие симптомы свидельствуют от переливе или недоливе топлива. Для ремонта нужно разобрать карбюратор, открутив все болты и снять его верхнюю часть. Далее переворачиваем карбюратор и проверяем поплавки, они должны стоять параллельно:

Расстояние от верхней грани поплавков до прокладки советуем выставить в 37,5 сантиметров. При этом, от прокладки нижняя грань поплавков должна отстоять на пять-шесть миллиметров (в книгах пишут 1-2мм, но можете проверить, что лучше ;)).

То есть уровень выставляется путем подгиба держателей поплавков. Сами поплавки двигать нельзя, а то рассыпятся! Поплавки не должны коситься влево или вправо, и должны быть перпендикулярны прокладке.

Четвертая проблема – забита дозирующая система карбюратора, состоящая из колодцев и жиклеров. Обычно при этом пропадает динамика и машина начинает дергаться. Часто забивается первая камера системы. Чтобы устранить эту неисправность карбюратора, нужно вывернуть воздушные жиклеры. И добраться до топливных, которые обычно и забиты. Чтобы вытащит топливный жиклер, можно насадить его на отвертку. Канал жиклера можно продуть шприцем. Вывернутый жиклер воздушной камеры выглядит так:

А вот где обычно скапливается осадок и грязь от топлива:

У карбюраторов Солекс есть два подводящих патрубка для вентиляции газов. Первый выведен в воздушный фильтр, второй в низ карбюратора. На фото показан второй:

Как видите, канал забит и нужно чистить маслоотделительную сетку, которая находится в крышке головки блоки цилиндров.

Пятая проблема – работа рукоятки подсоса. Если она не доходит до конца и топливо все время обогащено, то проблема в двух элементах карбюратора.

Во-первых указанный болт может открутиться и рычаг при ходьбе может люфтить. Во-вторых, воздушная заслонка в корпусе воздушного фильтра может стоять не в вертикальном положении. Это можно исправить убрав пружину , указанную на фото выше. Ни на что она не влияет. После этого воздушная заслонка должна вставать вертикально:

На этом всё! Надеемся, наша статья по регулировке карбюраторов Озон и Солекс в ВАЗ 2107, 2108, 21083, 2109, 2105 и 2106 помогла. Заходите на avtoslesar24.ru!
