Вентилятор охлаждения ВАЗ 2107
В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.
Зачем нужен электровентилятор
Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.
Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.
Конструкция устройства
Вентилятор радиатора состоит из трёх основных элементов:
- электродвигателя постоянного тока;
- крыльчатки;
- рамки.
Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.
Как включается и работает электровентилятор
Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.
В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.
И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.
Электромотор вентилятора
Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.
Не каждый электродвигатель вентилятора можно разобрать
Устройство и характеристики электродвигателя вентилятора
Конструктивно мотор состоит из:
- корпуса;
- четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
- якоря с обмоткой и коллектором;
- щёткодержателя со щётками;
- шарикового подшипника;
- опорной втулки;
- задней крышки.
Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.
МЭ-272 имеет разборную конструкцию
На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.
Таблица: основные технические характеристики электродвигателя МЭ-272
Характеристики | Показатели |
Номинальное напряжение, В | 12 |
Номинальная частота вращения, об/мин | 2500 |
Максимальный ток, А | 14 |
Карбюраторные семерки
В этих автомобилях система управления включением электровентилятора очень простая. Ее даже можно назвать аналоговой. Вся цепь состоит в самом простом виде из таких элементов:
- Двигатель электровентилятора.
- Датчик включения.
- Электропроводка.
Все, больше ничего нет, искать нужно поломку только в этих частях конструкции. В 70% случаев выходит из строя датчик, в 5% электровентилятор, в 20% виновата электропроводка.
Для диагностики авто я советую использовать довольно дешевое решение: — поставил один раз и пользуешься всегда.
Но в некоторых автомобилях применяется чуть совершеннее схема, в которую включено электромагнитное реле. С его помощью получается убрать от датчика высокие токи. Этим самым увеличивается ресурс прибора.
Некоторые водители, которые не привыкли доверять автоматике, устанавливают обычную кнопку параллельно датчику (а порой и вместо него). Такая схема имеет право на существование, но сам водитель должен быть предельно внимательным, чтобы вовремя заметить превышение температуры и включить электровентилятор.
Диагностика неисправности
Индикатор на панели сигнализирует вам о перегреве (закипании) двигателя, а по внешним признакам нагрев двигателя вполне нормальный, и закипания ничто не предвещает, возможно, просто врет датчик (ДТОЖ). Гораздо хуже ситуация когда двигатель “закипел” индикатор на панели управления показывает нормальную температуру, причина та же самая, только необходимо ждать остывания двигателя и доливать жидкость (хорошо если есть в запасе). Итак:
- Если вы предполагаете, что контролер (ДТОЖ) на вашем авто ваз 2107 дает недостоверные показания о нагреве жидкости в системе охлаждения, то вам необходимо проверить его работу на нагретом двигателе.
- Включаем зажигание, снимаем наконечник провода с измерителя температуры жидкости и замыкаем его на корпус двигателя.
- Если при этом стрелка индикатора нагрева, расположенного на приборной панели отклоняется вправо, вплоть до красной зоны, это означает, что измеритель температуры жидкости системы охлаждения (сокращенно ДТОЖ) неисправен.
- Если не происходит перемещения стрелки, это означает обрыв цепи .
Индикатор температуры (нагрева) жидкости системы охлаждения на панели приборов (Фото внизу) расположен в левой нижней части.
- Белый сектор – холодный двигатель;
- Зеленый сектор – нормальная температура работающего двигателя;
- Красный сектор – двигатель закипел (перегрев).
Инструменты
- Торцовый ключ на 21, либо глубокая головка на 21, подойдет и свечной ключ
- Емкость для слива жидкости из системы охлаждения
- Новый измеритель
Дополнительные обозначения
При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.
- задние лампы реверсной передачи;
- электродвигатели насосов омывателей фар и стекла;
- обогрев заднего стекла;
- указатели поворотов, аварийной сигнализации;
- противотуманные фонари;
- тахометр, вольтметр, контрольные лампы на приборке;
- прикуриватель и часы;
- звуковой сигнал;
- освещение салона, лампы тормоза;
- дальний свет фар;
- контрольная лампа дальнего света;
- подкапотное освещение и освещение номерного знака;
- подсветка бардачка;
- ближний свет справа;
- ближний свет слева.
Автор материала: Думченков Михаил
Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.
Задать вопрос автомеханику
Лучшие цены и условия на покупку новых авто
Автомобили представлены ведущим салоном РОССИИ

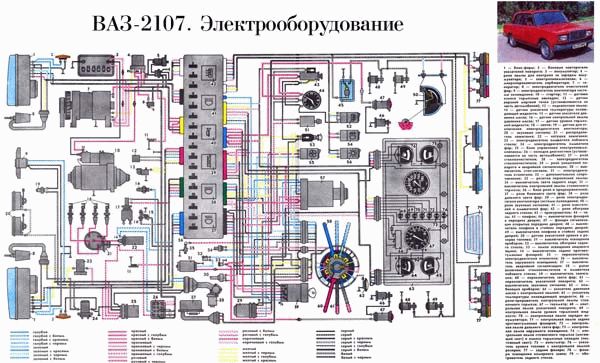

Схема ВАЗ-2107
Автомобиль ВАЗ-2107 выпускался с 1982 по 2014 год. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере.
В «семёрках», как и в большинстве современных машин, применена однопроводная схема подачи электричества к электрооборудованию. Другой вывод потребителя всегда соединяется с «массой» машины, к которой подключена отрицательная клемма аккумуляторной батареи. Такое решение позволяет не только упростить конструкцию бортовой сети, но и замедлить коррозию.
Проверка
На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.
Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.
READ Как Работает Турбина На Ford Транзит
Мотор может перегреваться по разным причинам:
- Вышел из строя термостат;
- Забился радиатор;
- Вышел из строя вентилятор радиатора;
- Сломался датчик включения вентилятора;
- Упал уровень ОЖ в системе;
- Вышла из строя помпа;
- Нарушилась целостность проводки в цепи вентилятора.
Все эти причины можно и нужно проверить, прежде чем покупать новые детали.
Приведем пример проверки вентилятора и датчика.
Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более
Замена датчика
- Выключите зажигание;
- Слейте жидкость охлаждения из расширительного бачка;
- От клеммной колодки датчика отключите пару проводов;
- Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
- Следуя в обратной последовательности, поставьте новый датчик.
Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.
Точная проверка
Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.
- Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
- Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
- Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
- При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.
Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.
Вентилятор охлаждения ВАЗ 2107
В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно.
Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом
Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.
Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения
Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.
Вентилятор радиатора состоит из трёх основных элементов:
- электродвигателя постоянного тока;
- крыльчатки;
- рамки.
Вентилятор состоит из электродвигателя, крыльчатки и рамки
Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.
Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента
В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.
В инжекторных «семерках» вентилятор включается по команде ЭБУ
И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.
С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:
- устройство не включается вообще;
- электродвигатель запускается, но работает постоянно;
- вентилятор начинает работать слишком рано, или слишком поздно;
- при работе узла возникают посторонние шумы, вибрация.
Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки
Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи
- выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
- неисправность датчика;
- обрыв в электрической цепи;
- перегорание предохранителя;
- поломка реле.
Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:
- замыкание в электрической цепи вентилятора;
- выход из строя датчика;
- заклинивание реле во включённом положении.
Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.
Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

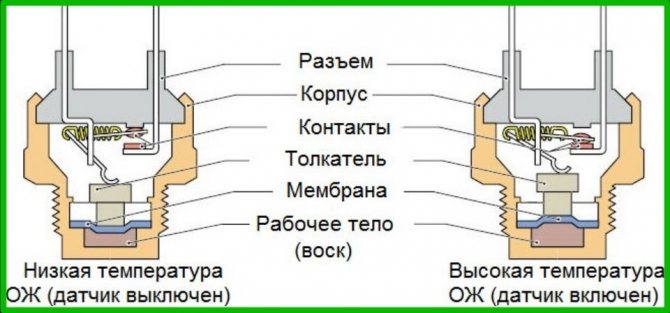

Роль датчика включения вентилятора охлаждения двигателя
Изначально в автомобилях ВАЗ 2107 датчик был весьма надёжен. Он не работал под большой нагрузкой, а лишь включал управляющую цепь реле вентилятора охлаждения радиатора двигателя. Мощность вентилятора составляет около 200-300 Вт, что в сто раз больше мощности обмотки штатного реле. В 2000 году ВАЗ удешевил конструкцию “семёрки” и упразднил ряд деталей, в том числе реле с системы защиты двигателя от перегрева. И некогда надёжный датчик получил заметный перегруз! Разумеется, с этого момента датчики начали быстро выходить из строя. Ситуация была исправлена лишь с появлением на ВАЗ 2107 электронной системы управления двигателем – инжектора. На инжекторных “семёрках” контроллер включения вентилятора радиатора двигателя был убран, а вместо него вновь было установлено реле, управляемое ЭБУ на основе данных датчика температуры ОЖ.
Как следует из названия, датчик активирует цепь включения вентилятора охлаждения радиатора мотора машины. До 2000 года контроллер включал слаботочную цепь реле, которое уже включало силовую цепь. Очень надёжная схема, при которой диагностика неисправности при отказе системы обдува радиатора была совершенно простой. Для того, чтобы понять почему не работает охлаждение на ВАЗ 2107 с инжектором (или карбюратором, до 2000 года выпуска) достаточно было:
Остановить автомобиль в безопасном месте.
Заглушить двигатель, зажигание оставить включенным.
Открыть капот, открыть крышку блока предохранителей.
Провести осмотр плавких предохранителей, пошевелить их в гнёздах, убедившись в хорошем контакте.
Осмотреть вентилятор охлаждения двигателя и его разъём.
Снять реле, вскрыть его, разогнув зажимы на жестяной крышке, установить реле на место и рукой замкнуть контакты – исправный вентилятор заработает, если силовая цепь цела (см п.4).
Если обдув радиатора двигателя работает при ручном замыкании реле, то остаётся два основных варианта неисправности – вышло из строя само реле или датчик температуры охлаждающей жидкости.
Установить вместо нужного нам реле, любое другое, аналогичное (с фар, например).
Если с исправным реле на горячем моторе не происходит включения вентилятора охлаждения, то необходимо добраться до датчика. Он расположен внизу радиатора справа по ходу движения автомобиля и снять с него провода. Бояться перепутать провода местами не надо – там нет строгой полярности. Бегло осмотреть вентилятор охлаждения – нет ли в нем посторонних предметов
Осторожно! Вы работаете в опасной зоне – крыльчатка вентилятора при работе быстро вращается и может нанести травмы!
Замкнуть провода при включенном зажигании – вентилятор охлаждения двигателя должен заработать. Если он включился, то неисправен сам датчик.
Как заменить датчик ТОЖ
На автомобилях ВАЗ 2107 без реле в схеме подключения вентилятора охлаждения мотора датчик подключен напрямую
Владельцам важно помнить, что вентилятор будет работать, пока не отключится датчик, даже при выключенном зажигании. Поэтому желательно убедиться в отключении вентилятора до того, как надолго уйти – при залипшем от перегрева контроллере он будет работать, пока не аккумулятор не разрядится полностью
Для замены датчика включения вентилятора нам понадобиться лишь широкая ёмкость для вытекшей охлаждающей жидкости и рожково-накидной ключ на 30. Если рассчитывать лишь на собственную ловкость и впитывающие тряпки, то можно потерять не дешёвую охлаждающую жидкость, а также получить хороший штраф за разлив ГСМ. Работы по замене лучше проводить в старой одежде, которую не жалко испачкать.
Порядок замены контроллера температуры охлаждающей жидкости:
Остановить машину в удобном и безопасном месте.
Заглушить двигатель.
Открыть капот.
Перед работой дождаться охлаждения радиатора и мотора автомобиля до 25º С.
После остывания охлаждающей жидкости осторожно открыть заливную пробку радиатора, выпустить излишнее давление из системы охлаждения и закрыть пробку обратно. Это удержит ОЖ от стремительного выхода в момент, когда датчик включения вентилятора будет выкручен из нижней части радиатора.
Подготовить новый датчик
Смазать его резьбу и уплотнительную шайбу.
Под машину со стороны расположения заменяемого устройства, подложить широкую тару для пролившейся ОЖ.
Ослабить старый датчик на радиаторе, открутить его на 1 виток резьбы, после этого он, обычно, легко идёт от руки.
В одну руку взять новый, и держа его как можно ближе к старому, полностью выкрутить неисправный и быстро вставить и вкрутить рабочий.
Затянуть его ключом.
Пролившуюся ОЖ можно отфильтровать через х/б перчатку и залить обратно в радиатор.
Принудительное включение вентилятора
Охладительная система на ВАЗ 2107 не предусматривает регулярную работу вентилирующего устройства. Но несмотря на это, иногда реализуется принцип его принудительной активации. Это происходит тогда, когда регулятор выходит из строя, а произвести замену во время движения, как вы понимаете, невозможно. Проверить это можно так — ДТОЖ, который стоит под капотом, продемонстрировал на приборной панели критическую температуру мотора, когда стрелка перемещается в красную зону. При этом вентилятор не активируется и если это так, то этому может быть несколько объяснений.
Первое — произошла поломка самого ДВ, включающего вентилятор на «семерке». Такой исход событий, как показывает практика, является более благоприятный для водителя. Все потому, что сама по себе система остается полноценной, при этом радиатор функционирует должным образом, соответственно, часть тепла все же отводится от двигателя.
В данном случае у водителя есть несколько вариантов решения проблемы:
- Если вы едите по ровной дороге, при этом транспортное средство будет ехать без остановок, то просто следите за температурой на приборной панели. Если по пути имеются светофоры или пробки, просто включайте печку на полную силу.
- Если ездить еще долго, можно осуществить принудительную активацию вентилятора. Чтобы сделать это, из контроллера следует извлечь два контакта и замкнуть из между собой. Но перед тем, как выполнить эти действия, необходимо демонтировать отрицательный провод с аккумуляторной батареи. Когда проводки будут замкнуты между собой, отрицательный провод можно установить на место, на батарею, после чего вентилятор будет работать постоянно и без перерывов. Температура двигателя в данном случае не играет роль, ровно, как и режим езды машины. Когда транспортное средство остановится, вентилятор будет функционировать до того момента, пока батарея не разрядится полностью, чтобы не допустить его, необходимо отрыть моторный отсек и отключить «минус» от АКБ.
Место расположения регулятора
Такой вариант менее приемлемый для автовладельцев с установленной противоугонной системой, так что если вам пришлось разъединить проводку устройства, потом ее необходимо будет соединить и заизолировать. Кроме того, в подкапотном пространстве необходимо будет проследить за тем, чтобы под лопасти ничего не попало, поскольку схема нахождения проводов предполагает в жгутах. Разумеется, это принесет определенные неудобства, поскольку постоянно открывать капот и замыкать контакты — не совсем удобно. Так что вариант принудительной активации должен реализовываться в экстренном случае. Сам ДВ — это элемент, стоимость которого достаточно низкая, но вот его замена в пути практически невозможна, поскольку водителю в любом случае придется сливать антифриз.
Второй вариант менее приятен для водителя и более опасный для авто в принципе — сломался термостат, при этом охладительная система работает неполноценно из-за неработоспособности вентилятора. Разумеется, если радиатор пустой, ДВ не будет никак реагировать, соответственно, вентилирующее устройство не включится. Основная проблема в этом случае заключается в том, что тепловой обмен во много раз хуже из-за не функционирующего радиатора. Единственным вариантом решения проблемы является активация печки на полную силу и периодические остановки машины. Это позволит не допустить перевода стрелки в критическую зону на датчике.
Замена датчика вентилятора ВАЗ 2107 (инжектор)
Порядок замены датчика следующий:
- отключить провод “массы” с аккумулятора;
- снять пробку радиатора и крышку расширительного бачка (во избежание ожогов паром нельзя открывать пробку на перегретом двигателе);
- подставить под сливное отверстие радиатора емкость;
- открутить пробку (или повернуть сливной кран) и слить антифриз из радиатора;
- снять провода с контактов датчика;
- гаечным ключом выкрутить датчик вентилятора ВАЗ 2107 (инжектор);
- проверить состояние медной уплотнительной шайбы под датчиком и при необходимости заменить ее;
- закрутить новый датчик (не забыв поставить уплотнительную шайбу);
Примечание: перед установкой следует на соприкасающиеся части датчика и радиатора нанести слой высокотемпературного герметика.
- залить антифриз в систему охлаждения (лучше залить новый, но можно использовать и ранее слитый, если он в чистый и прозрачный);
- подключить “массу” к аккумулятору и завести машину;
- при работающем двигателе продавить пальцами резиновые шланги системы охлаждения, чтобы устранить воздушные пробки;
- установить пробку радиатора и крышку расширительного бачка;
- прогреть двигатель до рабочей температуры и убедиться в работоспособности датчика.
После этого автомобиль готов к эксплуатации.
Сообщества › ВАЗ: Ремонт и Доработка › Блог › Заезженная тема: Вентилятор и монтажный блок ВАЗ 2107
Возвращаюсь к уже заезженной проблеме с монтажными блоками нового образца. Суть проблемы заключается в том что при установке монтажного блока нового образца на карбюраторную классику перестаёт работать вентилятор охлаждения. Проблема это не новая и в интернете есть полно статей как это исправить, но всё таки найти полную информацию (что называется для чайников) в интернете очень трудно, поэтому решил выложить внятную статью про решение этой проблемы.
Решение проблемы:
За включение вентилятора охлаждения отвечает 4 реле в монтажном блоке
Обычно при покуке блока в нём стоит перемычка между 30 и 87 контактами вместо полноценного реле.
Для начала необходимо распаять недостающий штырёк, он имеет маркировку 7Ш,7 (зелёный цвет) и идёт на 86 контакт реле.
Тут всё просто, берём штырёк либо от старого блока, либо просто металлическую пластину вытачиваем под размер и впаиваем на место:
С 86 контактом разобрались. Теперь необходимо подать + на 85 контакт реле. Тут много способов, самый грамотным на мой взгляд является сделать всё по схеме и вместо отсутствующей дорожки в блоке просто кинуть провод:
Вставляем вместо перемычки обычное 4-х контактное реле и всё готово!
При такой компоновке напряжение к вентилятору подаётся через 4 реле и 10 предохранитель, как и положено по схеме.
Надеюсь кому-нибудь поможет данная статья
Спасибо за внимание
Электрическая схема ВАЗ-2107
Электрическая схема автомобиля ВАЗ-2107
1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.
Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.
* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.
Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107
Читать далее
Вопросы и ответы
Выпрямление вмятин без покраски своими руками
Читать далее
Вопросы и ответы
Грунтовка авто перед покраской
Читать далее
Вопросы и ответы
Диэлектрическая смазка для свечей зажигания
Читать далее
Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5
Читать далее
Вопросы и ответы
Исправление вмятин на автомобиле без покраски
Читать далее
Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109
Читать далее
Вопросы и ответы
Как отрегулировать карбюратор на скутере
Читать далее
Вопросы и ответы
Автоодеяло: нужно ли использовать?
Читать далее
Отличная статья 0
