Датчик температуры приора 16 клапанов где находится

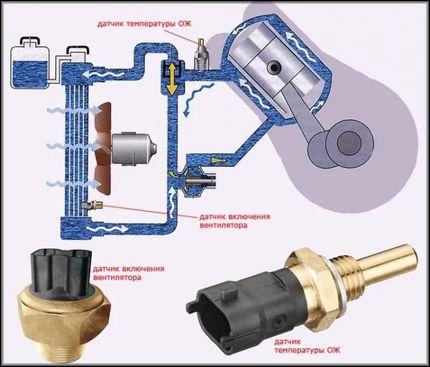

Характеристика и особенности ДТОЖ на Приоре

Многие автомобилисты путают ДТОЖ с датчиком температуры салона или окружающей среды, но это в корне неверно. Предназначение ДТОЖ заключается в мониторинге температуры хладагента в системе охлаждения.

В автомобилях Лада Приора расположено два регулятора:

1. Один из них устанавливается к ГБЦ и его предназначение заключается в том, чтобы выводить информацию о температуре двигателя на приборную панель. По сути, это — указатель.
2. В корпусе термостата расположен ДТОЖ, выполняющий более важную роль. Это устройство передает импульсы на блок управления для активации вентилирующего устройства. Кроме того, он играет не последнюю роль в формировании горючей смеси во время запуска силового агрегата.

ДТОЖ для Приоры

Что касается принципа работы, то он заключается в следующем. Основной регулятор находится в корпусе термостата, что позволяет обеспечить наиболее высокую точность импульсов. Поскольку ДТОЖ в любом случае соприкасается с расходным материалом, то есть антифризом, он моментально определяет изменения в температуре и отправляет соответствующие сигналы на ЭБУ. Последний, основываясь на полученной информации, производит корректировку работы мотора и меняет состав топливовоздушной смеси. При отсутствии или слишком маленьком уровне расходной жидкости в системе контроллер будет подавать неверные данные.

Причины по которым не работает вентилятор охлаждения на Ниве шевроле

Для подержания оптимальной температуры в двигателе в автомобиле установлена система охлаждение. Одним из главных элементов в этой системе являются вентиляторы, благодаря которым через радиаторную сердцевину в двигатель происходит подача нужного количества воздуха. Если перестает работать, вентилятор охлаждения Нива Шевроле перегревается, так как начинает собираться лишнее тепло. В отличие от классических автомобилей в нем установлено два вентилятора, за счет чего функционирование систем в ней происходят намного сложнее. Если стрелка, которая показывает температуру, находится в красной области, и система охлаждения отказывается работать, вместе с тем не включается вентилятор охлаждения, то автомобиль нужно как можно быстрей доставить в автосервис, либо попробовать самостоятельно найти причину неисправности.

• 1 Причины неисправности
• 2 Проверка и снятие Вентиляторов

Причины неисправности

Первое на что следует обратить внимание при неработающей системе, на то, в каком состояние находятся предохранители, которые расположены под передней панелью, со стороны пассажира, в специальном монтажном блоке. За работу охлаждения отвечает пара предохранителей, если выходит из строя правый, то оба вентилятора перестают работать, а если левый предохранитель перегорает, то один элемент может продолжать свою работу

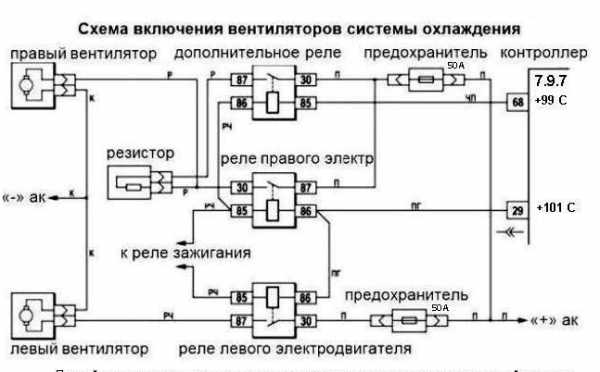

Помимо этого в монтажном блоке имеется три реле, которые отвечают, за работу вентиляторов на разных скоростях. И если, реле отвечающая за работу на малых скоростях перегорает, то система охлаждения правильно работает только на большой скорости, а на малой скорости двигатель начинает греться. Питание на реле подается через специальный предохранитель, который так же может выйти из строя, что спровоцирует выход из строя системы.

Выход из строя температурных датчиков также влияет на правильную работу охлаждения. Они располагаются на двигателе. Срабатывают они тогда, когда достигается нужная температура, один при достижении 90 градусов, а второй при достижении 101 градуса. Проверку рекомендуется начинать проводить именно с них, делается это так, отсоединяется разъем от электродвигателя, и питание на них подается напрямую через АКБ, если электродвигатель работает, то причина в датчиках.

Если после проверки все, предохранители, реле и датчик в порядки, следует обратить внимание на вентиляторы

Проверка и снятие Вентиляторов

Чтобы понят, работают они или нет, нужно от их двигателей отсоединить разъем, и к проводам через которые подается напряжение подключить лампу, аналогично делаем и с датчиком, если обе лампочки загораются, то проблема в вентиляторах.

Чтобы их снять нужно, проделать следующие действия:

1. Отключаем все провода
2. Снимаем верхний патрубок
3. Снимаем бампер
4. Если имеется кондиционер, отгибаем трубки (делать это нужно аккуратно, так как они могут лопнуть) или сливаем фреон (залить обратно будет стоить не дёшево) затем снимаем радиатор кондиционера.
5. На кожухе радиатора нужно ослабить гайки
6. Наклоняем радиатор таким образом, чтобы можно было извлечь блок вентиляторов
7. Откручиваем болты, которые крепят блок и извлекаем его

После снятие рекомендуется заменить сразу оба на новые, так как есть вероятность того что пройдет немного времени и из строя выйдет второй элемент и всю работу по замене нужно будет проводить повторно. Можно эту процедуру проделать снизу, но понадобятся специальное оборудование, и нужно будет двигать двигатель на десять сантиметров назад, что является, очень трудоемки.

Схема блока комбинации приборов

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки ВАЗ-2170
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива ВАЗ-2170
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Схема электрических соединений жгута проводов отопителя PRIORA 21723

1. колодка жгута проводов отопителя к колодке жгута проводов переднего;
2. моторедуктор воздухосмешения;
3. датчик температуры испарителя;
4. электровентилятор 2172;
5. регулятор частоты вращения;
6. моторедуктор рециркуляции.

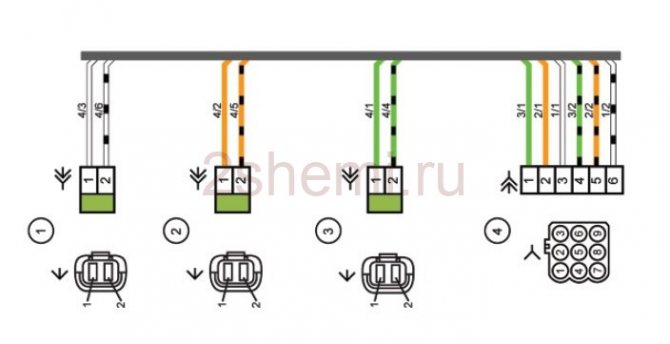

Схема датчиков системы парковки 2172-3724248

1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.

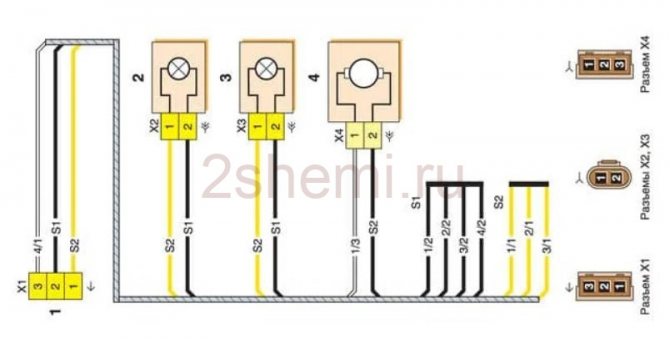

Распиновка подсветки заднего номера

1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника

Принцип действия и устройство ДТОЖ

Ранее в качестве датчиков температуры инженеры использовали примитивное термореле. Оно устанавливалось даже на двигатели с моно-инжекторной системой питания. Когда контакт этого реле открыт, то двигатель прогревается. Когда контакт закроется, ЭБУ думает, что двигатель прогрет.

ДТОЖ ВАЗа представляет собой термистор. Это терморезистор, сопротивление которого зависит от температуры тосола. Обычно температура ОЖ в двигателе контролируется беспрерывно. Поэтому термисторы изготовлены из оксида никеля либо же кобальта (другие металлы не применяются в конструкции). Особенность данных сплавов в том, что при повышении нагрева растет и число электронов (а значит, падает сопротивление).

Термистор, находящийся внутри датчика, отличается отрицательным коэффициентом. Сопротивление его максимально, когда мотор холодный. На ДТОЖ подается питание в 5 В (допустимая погрешность — 0,2 В). По мере прогрева и изменения сопротивления, напряжение падает. ЭБУ наблюдает за изменениями напряжений и, исходя из этих данных, определяет температуру силового агрегата.

Датчики на других автомобилях (например, на моделях от «Рено») отличаются положительным температурным коэффициентом. Элемент устроен таким образом, что при росте температуры сопротивление датчика не падает, а растет.

Лада Приора Седан “Барни” › Бортжурнал › 67. Как проверить ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ(ДТОЖ)?

Все чаще возникают вопросы по охлаждению двигателя.У одних вентилятор включается и не выключается, у других он не включается, только в аварийном режиме.Самый частый ответ — “смени ТЕРМОСТАТ!”, многие плюсуют, многие соглашаются.

Но многие и понятия не имеют, как меняется термостат, что придется сливать ОЖ!Корпус термостата и термоэлемент называют одним словом ТЕРМОСТАТ!В моем понятии:ТЕРМОСТАТ — это весь узел, корпус с отверстиями под патрубки, клапан и датчик.

Термоэлемент — представляет собой термочувствительный клапан, который установлен внутри корпуса термостата. Вот его то, в большинстве случаев, и заклинивает.

Так вот. Чтоб тупо не менять Термостат, и термоэлемент его, с начала нужно проверить датчик! Который установлен в корпусе.

Самым простым, быстрым и надежным способом проверки является считывание параметров с помощью диагностического сканера. Я пользуюсь автосканером марки Scan Tool Pro Black Edition. Друг подарил на ДР.

К преимуществам данного автосканера можно отнести то, что он считывает не только двигатель, но и остальные системы автомобиля. Вся информация выводится на экран смартфона. Подключение происходит через блютуз (для андройд) / wifi (для ios). Так что всем советую рассмотреть подобного рода устройства к приобретению, стоимость сканера отобьётся за 1 – 2 поездки на сервис для диагностики.

Если нет сканера.Берем мультиметр, в моем случае цифровой, и замеряем сопротивление. Сверяем по таблицы с температурой в данный момент, и делаем выводы.

Возьмем мой случай.

Температура — 73 градуса по компу, сопротивление — 402 Ом.По таблицы ми видим что термостат должен быть закрыт! Соответственно патрубок под фильтром “Этот трогать на нагрев” — холоднотеплый.Нагреться патрубок(а вы, обжечь руку) должны в 85+ — пару градусов.Об этом написано тут 25. Mini FAQ по системе охлаждения. С картинками!“В районе температуры 85+- пару градусов, начинает потихоньку открываться, а при 102 если не ошибаюсь полностью открывается и тосол церкулирует через радиатор по полной”

Итог;Не стоит тупо разбирать половину машины из-за одного датчика. Сначала ищем причину.

Напоминаю.ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ — ДТОЖ

Датчик температуры в СУД служит для определения температурного состояния двигателя. По его сигналу ЭБУ при запуске выставляет необходимое количество шагов РХХ, регулирует топливоподачу. Внутри датчика находится термистором с “отрицательным температурным коэффициентом” — при нагреве его сопротивление уменьшается. Высокая температура охлаждающей жидкости вызывает низкое сопротивление (70 Ом + 2% при 130 °С), а низкая температура дает высокое сопротивление (100700 Ом ± 2% при -40 °С). Контроллер подает на датчик температуры охлаждающей жидкости напряжение 5 В через резистор с постоянным сопротивлением, находящимся внутри контроллера. Температуру охлаждающей жидкости контроллер рассчитывает по падению напряжения на датчике, имеющем переменное сопротивление. Падение напряжения большое на холодном двигателе, и низкое — на прогретом. Соответственно, на холодном двигателе напряжение на датчике выше, на горячем — ниже.

Характеристи датчикаПри повышении температуры сопротивление датчика уменьшается, см. таблицу:Температура (°C) Сопротивление датчика (ом)100 17790 24180 33270 46760 66750 97345 118840 145935 180230 223825 279620 352015 445010 56705 72800 9420-4 12300-10 16180-15 21450-20 28680-30 52700-40 100700

УстановленДатчик температуры охлаждающей жидкости (на фото 2) установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ).

Температура ОЖ влияет практически на все характеристики управления двигателем. Для нормальной работы двигателя при различных температурах в расчете угла опережения зажигания участвует значение температуры двигателя, значит неисправность датчика влияет на работу системы.Датчик практически не ломается, но бывает, врёт. Довольно часто перетираются провода у основании разъёма. Основные неисправности — нарушение электрического контакта внутри датчика и нарушение изоляции.

Отказ датчика ведет к трудности запуска горячего мотора, повышенный расход топлива. При отключении ДТОЖ контролеер воспринимает это как обрыв его цепи и принудительно включает вентилятор. Если есть БК, то он при этом покажет температуру ОЖ минус 40 градусов.

По поиску забил “термостат Приора” и вижу картинку своей машинки

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний заметить это сможет только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль будет продолжать работать в том же режиме, заводиться без каких-либо признаков поломки.

В этот момент необходимо помнить, что этот прибор не является механическим, он часть электронной системы, поэтому и поломка считается электронной.

Неисправность датчика детонации может случиться по ряду различных причин, среди которых:

• Произошла поломка внутри самого датчика.
• Замыкание.
• Оборвался сигнальный провод или экранирующая оплетка.
• Поломка блока управления двигателя.

Таким образом, выявить поломку будет несложно. Для того чтобы определить ее, необходимо провести проверку.

Самый простой способ проверки – это съездить в автосервис. Там опытные мастера вскроют защиту двигателя и выявят поломку буквально за час.

Но те, кто не ищут легких путей, всегда смогут осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит по следующей схеме:

1. Во-первых, снимаем защиту в гараже. Работать предстоит непосредственно с блоком двигателя.
2. Теперь исключаем обрыв сигнального провода и экранизирующей оплетки. Если он оборван или оборвана оплетка, нужно проверить крепление вилки и розетки датчика. Целостность оплетки нужно проверять обязательно.
3. Если обрыв исключен, производят оценку самой розетки. Возможно, что ее соединение неисправно и требует замены.
4. Обнаружить неисправности самого прибора можно с помощью вольтметра. При этом машина должна быть заведена и находиться на холостом ходу.
5. Также нужно проверить состояние контактов устройства.

Производить проверку самостоятельно можно несколько иначе. Для этого необходим прибор мультиметр. Этот прибор очень часто встречается у автолюбителей.

Мультиметр – это комбинированный прибор, который объединяет в себе функции омметра, амперметра и вольтметра. Можно использовать как механический, так и электронный прибор.

Проверка датчика детонации мультиметром производится только после того, как он снят с двигателя. При проверке по нему стучат чем-нибудь металлическим. Этот способ является самым простым.

Выставляем диапазон в 200 мВ, положительный и отрицательный провод присоединяем к выводу датчика и к металлическому кольцу соответственно. Не стоит путать массу и сигнальный вывод! Теперь нужно ударить по нему чем-то металлическим, но не сильно. Датчик должен будет детонировать.

Можно проверить датчик другим прибором, который называется осциллограф. Он позволит более качественно изучить сигнал.

Плюс использования данного прибора состоит в том, что он не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести автомобиль.

Теперь нужно не очень сильно постучать по датчику. Прибор покажет детонацию.

Если датчик детонирует, то он рабочий, и поломку нужно искать в другом месте. Но если определяется низкий уровень сигнала датчика детонации или сигнал отсутствует, то это является неисправностью.

Замена датчика указателя температуры двигателя ДУТОЖ на Приоре без слива ОЖ и выбор оптимального устройства

Для снятия датчика указателя температуры на Приоре понадобится головка на «21». Перед тем, как вывинчивать старый датчик, необходимо подготовить новый. Рекомендуется выбирать изделия производителя Luzar, которые имеют артикул 27.3828, и стоят около 200 рублей, бренда Hofer с номером HF 750 930 или Kroner. Рекомендуется выбирать датчики именно этих производителей, так как заводские изделия очень часто встречаются с браком.

Это интересно! Часто владельцы автомобилей Приора жалуются на то, что после замены ДУТОЖ стрелка начинает себя вести неадекватно. При включении зажигания она поднимается на максимальное значение 130 градусов, а при запуске мотора постепенно снижается. Этот дефект может быть вызван только неисправностью терморезистора. Если стрелка отклоняется на максимальное значение, то резистор поврежден

По мере прогрева двигателя резистор может восстанавливать показания на приборе, но важно понимать, что такой элемент является непригодным к эксплуатации.

После снятия корпуса воздушного фильтра, приступаем к демонтажу:

Отсоединить фишку от датчика, предварительно сжав фиксатор двумя пальцами. Отсоедините также фишку питания от ДТОЖ, чтобы ее не повредить в процессе.
Стравить давление в системе, открутив крышку расширительного бачка. По мануалу необходимо слить антифриз из системы охлаждения, но можно обойтись и без этого.
Если двигатель горячий, то предварительно рекомендуется дождаться, пока он остынет, чтобы горячая жидкость не попала на кожу.
После этого можно выкручивать датчик. Сливать антифриз из системы не обязательно (о чем уже упоминалось), если вы вместо старого датчика быстро установите новый. При этом потери антифриза составят не более 150 грамм, которые нужно будет восполнить. В противном случае, если отсутствует доливка, тогда рекомендуется слить ОЖ из системы.
Установить головку на «21» или рожковый ключ, и выкрутить датчик.
Вкрутить новый датчик с усилием 15-20 Нм (по мануалу), и установить фишку

Важно тщательно протереть место контакта (или продуть сжатым воздухом), так как при установке изделия, он мог намокнуть.

Важно отметить, что в отличие от ДТОЖ, на ДУТОЖ отсутствует уплотнительная шайба. Она здесь не нужна, так как элемент имеет конусную резьбу, за счет чего происходит уплотнение соединения

На видео ниже детально показано, как заменить ДУТОЖ на Приоре и проверить его на исправность.

На этом замена датчика указателя температуры на стрелку на Приоре завершена. Весь процесс занимает не более 10 минут времени, после чего можно довольствоваться работоспособностью рассматриваемого устройства. Если при эксплуатации автомобиля указатель начинает работать с перебоями, нужно проверить качество состояния контакта, так как не исключается наличие окислений.

Расположение и характерные особенности

На Приоре датчик расположен на головке блоков цилиндров с правой стороны у термостата (он размещается над кожухом маховика в блоке двигателя). Его подключение осуществляется напрямую к блоку управления двигателем. Именно туда он и отправляет всю информацию о показателях рабочей температуры.

Специфической чертой этого автомобиля — является наличие двух детекторов, которые не связаны между собой. О один работает только с панелью приборов и передаёт на неё информацию об измерениях. Второй осуществляет координацию своей работы с бортовым компьютером автомобиля. Комплексно удаётся обеспечивать качественную работу двигателя, которая достигается путём включения дополнительных систем охлаждения.

Работа детектора основана на принципах резистентности. Показатели сопротивления прибора имеют прямую связь с температурными колебаниями охлаждающей жидкости.

Данные прибора являются основанием для принятия решения бортовым компьютером о необходимости произведения подачи кислорода и горючего в двигатель. Импульс, который исходит от детектора, заставляет «мозг» автомобиля выставить оптимальное количество тактов регулятора холостых оборотов.

Одновременно происходит регулировка подачи топливной смеси.  Вот почему при неисправном ДТОЖ происходит увеличение расхода топлива.

Замена датчика включения вентилятора

В данном разделе освещается замена датчика включения вентилятора ВАЗ 2107, 2110 и 2114. Принципиально все эти процессы на любом автомобиле одинаковы, отличия лишь в деталях.

Совет. Перед заменой датчика ознакомьтесь с инструкцией, просмотрите фото.

Инструменты

Для этой операции много всего не потребуется:

• Ключ на 30 накидной
• Ветошь
• Емкость для охлаждающей жидкости

Как видите, замена датчика включения вентилятора ВАЗ 2109 самим обойдется не дорого. Покупать придется только датчик.

Замена датчика

Обратите внимание! Замену датчика лучше всего проводить на холодном двигателе. Так можно избежать получения ожогов кожи рук и других частей тела

• Не обязательно загонять машину на эстакаду или смотровую яму – это даже причинит некоторые неудобства. Достаточно будет просто закрытого помещения – гаража.
• Отсоедините минусовую клемму с аккумулятора.
• Для начала необходимо слить тосол из радиатора. Нет необходимости сливать его из блока цилиндров.
• Открутите пробку расширительного бачка системы охлаждения двигателя.
• Для слития тосола необходимо открутить сливную пробку радиатора. Она обычно находится снизу радиатора и выкручивается просто руками.

Замена датчика включения вентилятора в ВАЗ 2110 – выкрутите сливную пробку

Подставьте под машину емкость для тосола и дождитесь, пока он полностью стечет.

Совет! Используйте чистую емкость, так как этот же тосол придется заливать обратно.

Закрутите обратно сливную пробку.
Отсоедините контакты от датчика.
Ключом на 30 следует выкрутить датчик включения вентилятора.
Откручивайте осторожно, чтобы не повредить пластиковый бачок радиатора.
Закрутите новый датчик на место старого. Не забудьте установить медную прокладку под новый датчик.
Подключите обратно электропроводку к датчику.
Залейте в расширительный бачок тосол, который ранее слили.
Продуйте систему охлаждения, чтобы не было воздуха в системе.
Подключите клемму аккумулятора.
Заведите двигатель, прогрейте и проверьте работоспособность датчика.
Если при нужной температуре вентилятор включается, значит все в порядке.
Если нет, то придется проверить остальные возможные неисправности включения вентилятора.

Причины поломки датчика температуры ОЖ

Конструктивно датчик охлаждающей жидкости достаточно прост, и соответственно, выходит из строя редко. Обычно это происходит банально из-за его старости или механического повреждения. Например, коррозия контактов и металлических деталей корпуса может возникнуть из-за того, что вместо тосола или антифриза в систему охлаждения была залита обыкновенная вода (а тем более если эта вода «жесткая», то есть, с большим содержанием солей металлов). Также причинами выхода из строя этого устройства могут быть:

• Повреждение корпуса. Это может выражаться в различных аспектах. Зачастую при этом видны потеки охлаждающей жидкости, которая вытекает из резьбы датчика или его корпуса. Также при этом могут быть повреждены электрические контакты и/или непосредственно терморезистор, который будет выдавать некорректный сигнал.
• Окисление контактов. Иногда возникают ситуации, когда под воздействием испарений или просто от старости окисляются контакты на датчике, поэтому электрический сигнал не проходит через них.
• Повреждение «фишки». В некоторых случаях при механических повреждениях возможен выход из строя так называемой «фишки», то есть, группы контактов, которая подсоединяется к датчику температуры ОЖ. Проще говоря, перетираются провода у основании разъема. По статистике отзывов, найденных в интернете, это одна из самых распространенных неисправностей, которая случается с датчиком и соответствующей системой.
• Нарушение электрического контакта внутри датчика. В этом случае, к сожалению, ремонт вряд ли возможен, поскольку обычно его корпус запаян и не дает возможности доступа к внутренностям ДТОЖ. Соответственно, в этом случае датчик нужно только менять на новый.
• Нарушение изоляции проводов. В частности, речь идет о питающих и сигнальных проводах, которые идет на датчик от электронного блока управления и обратно. Изоляция может быть повреждена вследствие механического воздействия, перетирания или даже просто от старости, когда она «лущится» кусками. Особенно актуально это для тех машин, которые эксплуатируются в условиях большой влажности и резких перепадов температуры окружающего воздуха.

В случае, если существует возможность просто почистить корпус/резьбу/контакты датчика, то для восстановления его нормальной работы достаточно выполнить соответствующие мероприятия. Однако, если поврежден корпус, и/или выведен из строя внутренний терморезистор, то ремонт вряд ли возможен. В этом случае необходимо просто выполнить замену датчика на новый. Его цена невысока, а процесс замены несложный, и не займет много времени и усилий даже у начинающих автовладельцев.

Как осуществить проверку

Есть два варианта проверки работоспособности датчика:

• С необходимостью снятия;
• С термометром;
• Без термометра;
• Прямо на месте, не снимая.

Но сначала следует удостовериться, что на датчик идёт питание. Снимите фишку с ДТОЖ и мультиметром замерьте постоянное напряжение. Оно должно быть около 5 В. Если оно примерно в этих пределах — проверяем дальше.

Не снимая датчик — можно проверить его работоспособность следующим способом. Отсоединяем фишку. Измеряем сопротивление между контактами датчика. При холодном двигателе — сопротивление будет выше, а при горячем — ниже. Для примера приведём таблицу данных автомобиля ВАЗ-2110. У других машин, которые используют подобные датчики — цифры будут примерно такими же.

Температура воды, °С	Значение сопротивления, Ом	Температура воды, °С	Значение сопротивления, Ом
+5	7280	+45	1188
+10	5670	+50	973
+15	4450	+60	667
+20	3520	+70	467
+25	2796	+80	332
+30	2238	+90	241
+40	1459	+100	177

Для снятия датчика — достаточно будет простого гаечного ключа. После его снятия — нужно провести несколько измерений с водой разной температуры. Подогрели воду — налили в стакан. Туда же опускаем градусник и датчик. Точнее, его чувствительный элемент. К электрическим контактам подсоединяем щупы мультиметра. Замеряем температуру воды и сопротивление датчика. Данные фиксируем. Потом подогреваем воду еще немного и повторяем все действия. И так несколько раз, например, записывайте показатели при температуре +15 °С, +20 °С, +25 °С и так далее. А дальше просто сопоставьте эти цифры с цифрами в таблице выше. Но лучше — с технической документацией.

Как протестировать датчик на предмет поломки, не прибегая к помощи термометра? Делаем всё тоже самое, но доводим воду до кипения. И, обращаясь к таблице выше — сопротивление датчика должно быть

177 Ом. Конечно, тут возможны погрешности, так как пока вы приготовитесь делать измерения — вода будет холоднее на пару градусов, а значит и сопротивление чуть меньше. Это тоже стоит учесть.

Если датчик даёт вам сильно отличающиеся цифры — срочно под замену.

Замена ДТОЖ Лады Приора производится только после вышеописанных подготовительных работ. С этой целью отсоединяют провода от детали вместе с клеммой и откручивают её. Удобнее всего это делать, используя глубокую головку на 19 мм. Как только датчик начнёт поддаваться, его откручивают и извлекают вручную.

Последовательность действий при замене детектора температуры:

• Найти отрицательный провод и снять с аккумулятора;
• Немного тосола нужно слить;
• Отжать пластмассовые фиксаторы;
• Разъединить провода;
• Немного ослабить затяжку и аккуратно выкрутить его;
• Заменить датчик и выполнить все действия в обратном порядке.
• Долить тосол обратно.

Поменяй эту запчасть хотя бы раз, — и станет ясно, что особых сложностей процедура не представляет.

Сколько антифриза в Приоре в системе охлаждения в литрах?

У меня Lada Priora с 16 клапанами. Хочу узнать сколько нужно литров заливать охлаждающей жидкости, чтобы без перебора и хватило для нормальной работы.

Похожее:

Количество жидкости в системе охлаждения Приоры у многих водителей разное.

Однако, есть нормы, стандарты и правила. Если хотите, чтобы ваша Лада работала долго, требования нужно соблюдать.

Нельзя наливать сколько угодно антифриза!

Странно, но на сайтах, типа Драйв2, я видел, что люди пишут об объемах свыше 7 литров для Лады Приоры.

Некоторые говорят, что 5 литров – это достаточное количество антфриза для машины Lada Priora.

Я же решил посоветоваться с руководством по эксплуатации

Вот скрин, который даст ответ на ваш вопрос:

Как видите, написано от 6,3 до 7 литров. Больший объем касается тех автомобилей, у которых есть предпусковой подогреватель.

А если вы не знаете когда менять антифриз в Приоре, то посмотрите на индикатор, который находится на расширительном бачке. Если там жидкости стало мало (меньше отметки MIN), смело подливайте!

Объем охлаждающей жидкости у Приоры около семи литров. А чтобы узнать, не мало ли ее, посмотрите на метки, которые имеются на расширительном бачке. Там может быть написано МИН или MIN, это метка нижнего уровня, ниже которого охлаждающая жидкость не должна опускаться. И вторая метка – МАКС или MAX, выше нее тоже не должно быть. Проверяется уровень на холодном двигателе, при необходимости доливается до нужного уровня (ближе к верхней метке) или, наоборот, отсасывается излишек, если уровень выше верхней метки. Но надо помнить, что на прогретом двигателе уровень может оказаться немного выше максимальной метки, это происходит за счет теплового расширения антифриза и является нормальным явлением.

В автомобиль Приора, точнее в его охлаждающую систему, вмещается от шести до семи литров охлаждающей жидкости, разный литраж, получается, при наличии или отсутствии такого девайса, как предпусковой подогреватель.

Мой совет, покупайте десяти литровую канистру охлаждающей жидкости, будь то тосол или антифриз, не только, чтоб хватило, а чтоб было в наличии и прозапас.

Почему жидкость вытекает?

Если постоянно наблюдается снижение уровня антифриза в баке, значит, где-то есть утечка. Необходимо исследовать каждую деталь, чтобы быстро выявить и устранить повреждение.

Что будет, если провести замену слишком поздно?

Жидкость для охлаждения теряет свои свойства с течением времени. С каждым годом система охлаждения будет работать все хуже. Если не менять антифриз вовремя, вы рискуете следующим:

1. Двигатель будет греться быстрее. Если он постоянно работает при повышенной температуре, система рискует быстро сломаться.
2. Жидкость замерзнет в баке. В результате зимой вы не сможете завести машину.
3. Может повыситься давление. Из-за этого начнет вытекать антифриз.

Принцип работы адсорбера на Приору

Сапун представляет собой емкость, наполненную активированным углем. От него отходят два шланга – отводящий и подводящий, а сам он является частью системы питания двигателя. Действует подобно любому накопителю: когда пары бензина поднимаются по трубкам от бензобака, часть из них успевает превратиться в жидкость и слиться вниз – к бензобаку.

За выпуск топлива в Лада Приора отвечает клапан поглотителя, который работает по принципу электромагнитной индукции. Причины неисправностей можно устранить простой заменой электромагнитного клапана продувки адсорбера Приоры. За его движения отвечает специальный датчик поглотителя. Как любая другая деталь выполняющая похожие функции, она критически важна для поддержания работоспособности автомобильной системы.

ЭБУ самостоятельно управляет многими процессами, проходящими под капотом. К числу его обязанностей относится составление топливо-воздушной смеси с правильной пропорцией. Это значит, что ЭБУ должен правильно воспользоваться имеющимися ресурсами (топливом), подключив к работе сапун.

На какие процессы влияет температурный датчик

Благодаря сигналам от этого электронного прибора формируются автоматические команды для таких систем:

1. Процесс обогащения топлива. Если на головной блок идет информация о низкой температуре жидкости для охлаждения, то для форсунок пересчитывается время впрыска в сторону увеличения. Такое действие способствует стабильности работы на холостых оборотах. Постепенно температура растет, и на основе таких показаний форсунки обедняют смесь. Если же датчик не даст правильной информации, то произойдет переобогащение, дополнительные ненужные расходы на выброс топлива, увеличение загрязнения выбросов.
2. Повышение оборотов во время старта. Мотор может заглохнуть, если частота оборотов при запуске будет недостаточной. Избавиться от этого помогает команда из ЭБУ на ускорение вращения, чтобы авто не заглохло.
3. Рециркуляция выхлопов. Чтобы поддержать управляемость на стадии запуска, рециркуляционный клапан должен быть закрыт до выхода системы в рабочий температурный режим. Если не сделать этого, то получим нестабильные обороты или заглохнувший автомобиль.
4. Угол зажигания. Выставление этого параметра должно быть строго регламентировано, чтобы снизить количество вредных выхлопов до набора температуры. От опережения/запаздывания зажигания зависит расход и выходные параметры силовой установки.
5. Состояние фильтра, улавливающего пары топлива. Проводить продувку угольного фильтра надо лишь тогда, когда произойдет полный прогрев мотора.
6. Муфта гидротрансформатора в КПП не блокируется до прогрева мотора. Это делается для того, чтобы сохранялась оптимальная управляемость.
7. Включение вентилятора охлаждения. На основе данных от ДТОЖ происходит запуск или отключение вентилятора охлаждающей системы. Он помогает быстрее снижать температуру хладогена. В некоторых моделях автомобилей исключительно для запуска такого вентилятора применяется отдельный датчик с единственной функцией.
