Датчика температуры охлаждающей жидкости: где находится и как проверить

Почему может гореть лампочка температуры охлаждающей жидкости: мнения автовладельцев

1. Причины могут быть разными.

«Когда контрольная лампа температуры начинает мигать в процессе движения автомобиля, необходимо посмотреть, на каком уровне находится охлаждающая жидкость. Не исключено, что уровень недостаточно высок или охлаждающая жидкость достигла слишком высоких температурных показателей. Бывает, что уровень остается в нормальных значениях и тогда, возможно, имеет смысл проверить работу предохранителя вентилятора. Если же и там все в порядке, значит, лучше отправиться в ближайшую мастерскую, стараясь придерживаться небольшого скоростного режима».

2. Результат налицо.

«Сильно беспокоило то, что лампочка температуры ОЖ постоянно горит. При этом в автомобиле отсутствует уровень датчика. Последовав советам, размещенным на форумах, я снял приборную панель и пропаял разъем и все то, что вызывало сомнение. В результате лампочка температуры перестала мигать».

3. Сил потратил немерено.

«Поделюсь с вами одной историей… Наблюдал хаотичное мигание лампочки охлаждающей жидкости. Она, бывало, горела и на холостом ходу, и в движении, и на скорости, и без. Временами переставала мигать.

В итоге были предприняты следующие действия:

• Произведена проверка и замена предохранителей.
• Проверено натяжение ремня.
• Проверен уровень ОЖ.
• Из-за низкого уровня антифриза была сделана промывка-продувка с заменой ОЖ.
• Заменен щиток приборов
• Проверена утечка из печки.
• Проверен термостат.

Много сил и времени было потрачено на выяснение причины, а в результате все оказалось проще некуда – причиной загорания лампочки оказался проводок…».

4. Просто затянул гайку.

«Не так давно заметил, что горит, мигает лампочка температуры ОЖ. Временами не работал датчик температуры. Оказалось, что ослабла гайка крепления массы, которая находится внизу на двигателе. Когда мотор был включен, один конец массы соприкасался с двигателем принудительного прогона жидкости, а второй вообще цеплялся непонятно за что. После того как гайку затянул, лампочка стала работать как надо».

Проверка исправности ДТОЖ

Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.

Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру

Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик

Сделать это довольно просто имея универсальный тестер (мультиметр):

1. отсоедините разъем от датчика;
2. переведите режим измерения мультиметра на «20 В постоянное напряжение»;
3. присоедините щупы к контактам клемм приходящим от ЭБУ.

Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.

Проверка не снимая с автомобиля

Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.

Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.

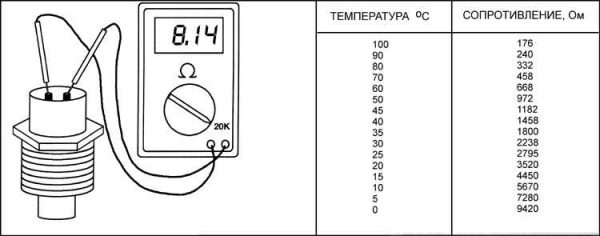

Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.

Показания датчика в зависимости от изменения температуры

Температура жидкости, °С	Сопротивление проводника, Ом	Температура жидкости, °С	Сопротивление проводника, Ом
5	7 280	45	1 188
10	5 670	50	973
15	4 450	60	667
20	3 520	70	467
25	2 796	80	332
30	2 238	90	241
40	1 459	100	177

Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.

Проверка ДТОЖ с термометром

Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.

Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.

Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.

Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.

При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.

Проверка без термометра

Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.

Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.

Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.

Предназначение устройства

ДТОЖ нельзя путать с контроллером уровня антифриза. Если первый предназначен для выявления температуры силового агрегата, то второй применяется для контроля объема расходного материала — хладагента. По показаниям ДТОЖ блок управления выявляет температурные изменения и передает данные на бортовой компьютер о том, в каком состоянии работает мотор. С помощью контроллера определяется прогрев двигателя, его перегрев, а также оптимальная температура функционирующего ДВС. Импульсы, передающиеся на управляющий модуль, определяют функциональность управляющей системы ДВС в целом.

Температура двигателя определяет такие нюансы:

• расход горючего на 100 км;
• объем и качество газов;
• возгорание топливовоздушной смеси;
• оптимальная работа коробки передач.

Все эти факторы контролируются управляющим устройством, который по полученной информации определяет оптимальный режим функционирования двигателя. Поэтому работоспособность датчика температуры важна для транспортного средства. Если устройство неисправно и подает неверные импульсы на управляющий модуль, это может привести к проблемам.

Как ДТОЖ влияет на работу ДВС?

По параметрам, подающимся на управляющее устройство, модуль осуществляет такие функции:

1. Обогащение топливовоздушной смеси или ее обеднение. Если контроллер определяет слишком низкую температуру, то он начнет увеличивать продолжительность сигнала, поступающего на форсунки, что способствует обогащению топливной смеси. В соответствии с нормализацией температурного режима горючее постепенно обедняется, что предотвращает возможный перерасход бензина и снижает объем выхлопных газов. При поломке датчик может регулярно понижать температуру в двигателе, что приведет к загрязнению горючего и его увеличенному расходу.
2. Блок управления выставляет зажигание. Оно может быть ранним либо поздним. Если температура увеличивается, то управляющий модуль регулирует угол опережения зажигания для снижения токсичности выхлопных газов.
3. Благодаря ДТОЖ выполняется правильная рециркуляция газов в ходе прогрева. Рециркуляционный клапан при прогреве силового агрегата плотно закрывается. Если двигатель машины еще холодный, то рециркуляция станет причиной колебания холостого хода и произвольной остановки мотора.
4. С помощью ДТОЖ блок управления выполняет продувку системы фильтрации, которая улавливает пары топлива. Чтобы достигнуть лучшей управляемости машиной, угольный фильтрующий элемент не продувается до момента, пока двигатель полностью не прогреется.
5. Блокировка гидротрансформатора коробки передач при прогреве ДВС. Управляющий модуль не должен ограничивать работу устройства до момента прогрева машины.
6. ЭБУ контролирует функционирование вентилятора охлаждения агрегата. По показаниям температурного контроллера модуль осуществляет активацию и отключение вентилирующего устройства для правильного подбора температуры агрегата. Если ДТОЖ будет подавать некорректные импульсы, есть вероятность перегрева мотора.

Рекомендуем: Как заменить торпеду на ВАЗ 2107 своими руками?

Проверка блока отправки температуры

Когда вы подозреваете, что с датчиком температуры что-то не так, вы должны сначала проверить блок отправки температуры, который более доступен и более подвержен сбоям.

Вы можете проверить сопротивление или напряжение передающего устройства с помощью цифрового мультиметра (DMM).

В более старых моделях автомобилей используется единичный датчик температуры. Более новые модели автомобилей подключаются к электронному блоку управления (ЭБУ) или автомобильному компьютеру, который затем отправляет информацию на датчик температуры. Другие модели автомобилей, особенно азиатские, используют два блока отправки температуры, один из которых подключен к компьютеру, а другой – к датчику температуры.

Возможно, вам придется обратиться к руководству по ремонту автомобиля для вашей конкретной модели, чтобы найти компоненты, определить провода и клеммные соединения. Если у вас нет руководства по ремонту, вы можете купить относительно недорогую копию у Amazon. Руководства Haynes содержат пошаговые инструкциидля многих проектов по устранению неполадок, ремонту и замене компонентов, которые вы можете выполнять дома.

Тестирование сопротивления отправляющего устройства:

1. Найдите блок отправки температуры. Обычно блок расположен рядом с корпусом термостата, который соединяется с верхним шлангом радиатора на головке цилиндров двигателя.
2. Отсоедините электрический разъем блока отправки.
3. Измерьте сопротивление устройства при холодном двигателе с помощью омметра. Сопротивление должно быть высоким.
4. Измерьте сопротивление устройства, когда двигатель горячий. Сопротивление должно быть низким.
5. Сравните ваши показания со спецификациями в руководстве по ремонту вашего автомобиля. Если спецификации отправляющего устройства верны, перейдите к следующим шагам.

Тестирование опорного напряжения:

1. Выключить зажигание.
2. Отсоедините жгут проводов от датчика температуры.
3. Подключите красный провод вашего вольтметра к клемме провода металлического опорного сигнала.
4. Подсоедините черный провод вольтметра к отрицательному (-) полюсу аккумулятора.
5. Поверните ключ зажигания в положение «Вкл», но не запускайте двигатель.

Вы должны иметь опорный сигнал 5 или 12 вольт. Если нет, проверьте этот провод на наличие повреждений. Если провод идет от компьютера, и кажется, что провод в хорошем состоянии, возможно, компьютер неисправен. Обратитесь к руководству по ремонту вашего автомобиля.

Проверка выходного напряжения передающего устройства:

На некоторых моделях вы сможете провести обратное зондирование сигнального провода отправляющего устройства, используя свой вольтметр.

1. Подсоедините красный провод измерителя к сигнальному проводу отправляющего устройства (при необходимости обратитесь к руководству по ремонту).
2. Подсоедините черный провод измерителя к заземлению двигателя или отрицательному (-) полюсу аккумулятора.
3. При холодном двигателе включите стояночный тормоз, запустите двигатель и дайте ему поработать на холостом ходу.
4. Соблюдайте показания напряжения при прогреве двигателя. Ваши показания могут быть аналогичны значениям в следующей таблице, при этом эталонное напряжение составляет 5 вольт для отправляющего устройства с компьютера (некоторые модели могут использовать эталонное значение 12 вольт).

температура	вольтаж
110F (43,3 С)	4,2
140F (60 C)	3,6
180F (82,2 С)	2,8
210F (98,8 С)	2,2
230F (110 C)	1,8
250F (121 C)	1.4

Блок отправки с плохой температурой может также заставить компьютер автомобиля регулировать топливную систему на основе неверных данных. Вы можете увидеть, например:

• Черный дым
• Тяжелый запуск на прогретом двигателе
• Увеличение выбросов

Основные неисправности

При правильной работе датчика, стрелка двигается плавно, но при наличии неполадки движения будут резкими и дергающимися. При такой работе не только нельзя правильно оценить положение температуры, но и можно причинить вред двигателю и всей системе. Поломки могут быть разные и случится сразу в нескольких местах, но чаще всего автомобилисты сталкиваются со следующими причинами:

• Поломка термостата.
• Нарушения в работе температурного датчика охлаждающей жидкости.
• Неисправность самого индикатора и стрелки датчика.
• Короткое замыкание в электрической плате.

Эти причины расположены по частоте возникновения, поэтом советуем точно также производить и диагностику. Если есть возможно обратится к специалисту за помощью, то это значительно сократит время поиска и устранения причины.

Поломка термостата

Проблема с термостатом самая частая, а все из-за слабой защищенности этой детали. Дело в том, что он может сломаться даже на новой машине. Кто-то говорит о случайности, а кто-то об условиях использования. Так или иначе стоит понимать, как работает данная система и как проверить исправность.

Часто такие поломки случаются при низких температурах, но также могут и случится в обратных условиях (аномальная жара). Когда машина заводится и прогревается мотор, то стрелка датчика сразу же подскакивает до верного значения, а после открывается термостат. Охлаждающая жидкость начинает свое движение по всем компонентам через трубы, однако, в случае, когда термостат сломан, его коротит и он закрывает дальнейший проход для жидкости. Бывают случаи полного закрытия клапана термостата, а бывают частичного, но в обоих случаях продолжительная работа двигателя приведет к его перегреву и тому что будет скакать датчик температуры двигателя.

Чтобы самостоятельно произвести диагностику, следует проверить термальное состояние подводящих патрубков. В случаях, когда термостат заклинило, нижний патрубок будет холоднее верхнего. Это не будет давать охлаждающей жидкости сделать большой круг, а мотору начать работать в штатном режиме.

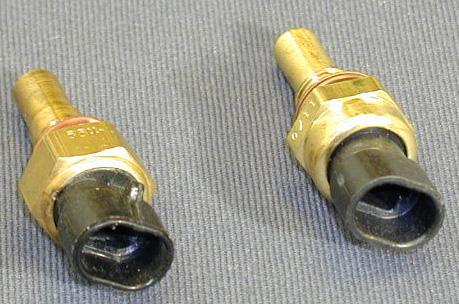

Температурный датчик охлаждающей жидкости

Следующей поломкой по частоте возникновения идет температурный датчик охлаждающей жидкости. Порой может случится, что в нем отойдет контакт и данные не будут поступать или будут поступать с разрывами в цепи. Из-за этого стрелка будет дергаться, ведь для нее показатели резко прыгают с рабочего значения до нуля. Также есть вероятность, что сломан сам датчик, и он просто не может исправно фиксировать данные.

При обнаружении каждого датчика нужно убедиться в его целостности, а также в исправном подключении контактов. Для фиксирования будут нужны два человека: один шевелит контакт, а другой следит за показаниями стрелки. Если стрелка реагирует на действия и начинает скакать, то значит дело в этом датчике.

Стрелка и датчик температуры

В случаях, когда термостат и контакт соединения термального датчика в порядке стоит обратить внимание на сам индикатор датчика, возможны неисправности в целостности этих деталей. Для того, чтобы выявить поломку тут нужно обладать определенными знаниями о сопротивлении и устройства этого электрического механизма

Потому что возможно именно плохое состояние датчика заставляет стрелку прыгать, как шальную.

Эти знания можно самостоятельно изучить в интернете или в специализированных книгах, где тщательно описаны все операции и показатели. Но лучшим исходом, конечно, будет обращение к специалисту, который уже знает об всех тонкостях устройства датчика.

Электрическая плата щитка приборов

Если все работает хорошо, но по-прежнему прыгает датчик температуры, то значит остается разобрать щиток приборов и проверить электрическую плату. Если пайка нарушена или была выполнена плохо, то это приведет к таким проблемам. В случае, если планируете самостоятельно устранять эту проблему, то советуем взять паяльник с тонким стержнем и небольшой мощностью, чтобы не повредить плату и соседние детали.

Также стоит особое значение уделить выходной массе и резисторам. А если возможности самому такую работу произвести нет, то обратитесь к специалисту, который сделает это быстро и без ошибок.

Неисправности ДТОЖ и их признаки

Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.

Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.

Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:

• падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
• более длительное время прогрева автомобиля;
• учащённый выход двигателя за рамки оптимального температурного режима во время работы;
• увеличенный расход топлива;
• снижение контроля над автомобилем у водителя;
• дым из выхлопной трубы приобретает чёрный оттенок;
• нарушение стабильности работы двигателя.

Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.

Подробно рассмотрим принцип работы и разновидности контроллеров.

Магнитные

Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.

Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.

Биметаллические

Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.

В современных датчиках температуры антифриза могут использоваться два типа сенсоров:

• полупроводниковые;
• биметаллические.

Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.

Капиллярные

Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.

Этот тип контроллеров почти не используется по нескольким причинам:

• сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
• капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.

Основные причины и признаки неисправности датчика температуры охлаждающей жидкости

Как правило, в виду простоты конструкции, поломки самого датчика охлаждающей жидкости относительно редки. Тем не менее, «поводов» для того, чтобы он стал давать сбои, весьма много, и к ним можно отнести следующие причины:

1. Низкое качество антифриза

В случае использования плохого антифриза или отечественного «Тосола» нередки случаи, когда поверхность датчика разъедается или покрывается кристаллическим осадком. В связи с этим температурное воздействие на датчик изменяется и, как результат, меняются его показания, как правило, в сторону занижения температуры. Это приводит к несвоевременному включению охлаждающего вентилятора, а также изменению режима работы силового агрегата.

2. Плохое качество исполнения самого датчика

К сожалению, на рынке имеется большое количество контрафактных запчастей, и ДТОЖ от no-name-производителя не всегда отвечает заводским параметрам. Также датчик может иметь незначительные повреждения, которые в процессе эксплуатации могут способствовать его выходу из строя.

3. Утечки антифриза через резьбовое соединение датчика

И, как результат, изменение его показателей. Такое явление встречается при нарушении целостности резьбы в случаях, если датчик устанавливался с чрезмерным усилием на затяг либо имеется износ прокладки-вкладыша.

4. Нарушение электрики

Этот фактор является основной причиной выхода из строя датчика и может быть вызван целым рядом причин – от резкого скачка напряжения в бортовой электросистеме авто до обычной коррозии контактов. Собственно, проверку контактов на наличие окисления следует осуществлять всегда при снятии или установке ДТОЖ.

5. Неисправность термостата.

Как проверить работоспособность?

Для проверки работоспособности потребуются следующие инструменты:

• термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
• мультиметр (для замера сопротивления термистора);
• емкость с водой (которую нужно будет медленно подогревать до температуры кипения).

Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.

Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:

• 40 градусов — порядка 1000 – 1200 Ом;
• 50 градусов — 1000 Ом;
• 60 градусов — 800 Ом;
• 80 градусов — порядка 270 – 380 Ом;
• 100 градусов — порядка 170 – 180 Ом.

При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).

Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.

Как снять датчик температуры охлаждающей жидкости

1. ДТОЖ находится на впускном патрубке охлаждения ГБЦ, поэтому чтобы извлечь старое приспособление, нужно демонтировать воздушный фильтр.
2. Отсоедините от аккумулятора провод минус.
3. Подставьте под радиатор тару и слейте охлаждающую жидкость.
4. Отсоедините от измерителя проводку.
5. Воспользовавшись ключами на 19 и 21, слегка ослабьте плотность затяжки, а потом открутите ДТОЖ ВАЗ-2115.

Какой датчик путают с подключенным к ЭБУ

Датчик, показывающий температуру ВАЗ-2115, инжектор часто путают с указателем этой температуры. Последнее изделие отличается тем, что выводит сведения на панель приборов, больше никаких функций у него нет.

Датчик, о котором мы ведем речь в этой статье, как уже говорилось выше, влияет на работу двигателя и даже задает временной отрезок времени для впрыскивания на форсунки. Благодаря приспособлению, происходит своевременное включение вентилятора системы охлаждения автомобиля. Поэтому если вы заметили, что стали тратить слишком много бензина и мотор ВАЗ-2115 буквально кипит, пора проверить исправность устройства.

Видео, как проверить состояние ДТОЖ своими руками, можно посмотреть ниже: https://www.youtube.com/watch?v=x75bSRazxhQ

Наглядная видеоинструкция, как поменять старый датчик температуры антифриза в ВАЗ-2115 на новый, показана дальше:

Испытание на работоспособность

Самый эффективный способ проверки – это диагностика с помощью диагностического оборудования, в простонародье – «автосканер». Это наиболее точный способ для выявления любых неисправностей автомобиля, и здесь есть 2 варианта – ехать на сервис либо приобрести сканер для личных нужд. На данный момент второй вариант будет наиболее предпочтительным, т.к. за короткий промежуток времени сэкономит вам много денег. На рынке очень большое количество диагностических приборов на любой вкус и цвет.

Если ваш бюджет ограничен либо вы просто не хотите тратить больших сумм на приобретение устройства, то можем порекомендовать вам адаптер Корейского производителя Scan Tool Pro Black Edition.

Адаптер совместим с 99% авто, начиная с 1993 года выпуска, подключается по Bluetooth либо Wi-Fi к любому устройству на Android и iOS и Windows. Примечательным является тот момент, что, несмотря на свою невысокую стоимость в районе 2 – 2,5 тыс.руб. устройство видит не только двигатель, как большинство бюджетных адаптеров, но и другие узлы, и агрегаты автомобиля. Так же показывает работу всех имеющихся датчиков в вашем авто в режиме реального времени.

Если подобных устройств у вас нет, а ближайший сервис очень далеко, то есть и другой способ проверки, в домашних условиях.

Чтобы проверить термический датчик, его придется снять с автомобиля. Для этого выполните такие действия:

• Дайте двигателю остыть до 40—50 °С, чтобы при работе не обжечь руки. Частично или полностью слейте антифриз из системы охлаждения.
• Отключите аккумуляторную батарею от бортовой электросети, сняв «минусовый» провод.
• Отсоедините от термоэлемента колодку с проводами.
• Выкрутите деталь, пользуясь ключом подходящего размера.

Если прибор установлен в верхней точке системы, то опорожнять ее целиком необязательно, достаточно спустить в емкость третью часть жидкости. Сливать весь антифриз нужно в том случае, когда термоэлемент стоит в нижней части радиатора.

Для проведения испытаний вам понадобится:

• мультиметр или другой прибор, способный мерить сопротивление цепи;
• небольшая емкость для воды (можно обычный стакан);
• термометр со шкалой до 100 °С.

Термометр необходим, если вы хотите провести точные замеры сопротивления, сверяясь с эталонной таблицей для вашего автомобиля. Когда таблицы нет, то исправность детали проверяется без термометра по ее принципу работы: чем горячее вода в стакане, тем меньше должно быть сопротивление на контактах.

Если мультиметр показал определенное сопротивление, то погрузите термоэлемент в стакан с холодной водой и зафиксируйте показания. Затем доливайте горячую воду и следите за изменением сопротивления, оно должно уменьшаться. При отсутствии каких-либо изменений покупайте и устанавливайте новый температурный датчик.

Если испытания прошли успешно и приборчик меняет сопротивление при нагреве воды, то стоит проверить соединительные провода и почистить контакты. Подобные мелочи часто бывают причиной крупных неисправностей.

Лучшие инструкторы по вождению:

Автоинструктор Ирина АКПП: Kia Cerato Обучает в СЗАО, ЗАО

ОТЗЫВЫ

Автоинструктор Наталья АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове

ОТЗЫВЫ

Автоинструктор Ольга АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, ЮВАО, Видном

ОТЗЫВЫ

Автоинструктор Яна АКПП: Kia Spectra Обучает в САО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Юлия АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном

ОТЗЫВЫ

Автоинструктор Светлана АКПП: Chevrolet Lacetti Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Татьяна МКПП: Chevrolet Lanos АКПП: Kia SpectrОбучает в Красногорске

ОТЗЫВЫ

Автоинструктор Пётр МКПП: Daewoo Nexia Обучает в СЗАО

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Hyundai Accent МКПП: Chevrolet LanosОбучает в СВАО, Мытищах, Королёве, Пушкине

ОТЗЫВЫ

Автоинструктор Дмитрий АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном

ОТЗЫВЫ

Автоинструктор Оксана АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске

ОТЗЫВЫ

Автоинструктор Екатерина АКПП: Hyundai Accent МКПП: Daewoo Nexia Обучает в СЗАО, САО, Химках, Долгопрудном

ОТЗЫВЫ

Автоинструктор Дмитрий МКПП:Lada Granta Обучает в ЮВАО, Люберцах

ОТЗЫВЫ

Поиск по сайту Автоинструктор199

Учебные упражнения по вождению

Свежие видеоуроки:

Занятие от 18.02.2020 на АКПП. Пяловский маршрут, развороты. Автоинструктор Дмитрий

Занятие от 11.02.2020 на МКПП. Лобненский маршрут, заснеженная дорога. Автоинструктор Алина

Подобрать инструктора

по районам Москвы:

в Московской области:

Последние публикации:

Что делать, если пробил колесо на дороге

Причины скрипа в передней подвеске при движении, торможении и повороте

Полировка фар своими руками. Основные способы полировки

Как быстро очистить свечи зажигания от нагара

Признаки неисправности ДТОЖ

Как быстро заменить поврежденное колесо

Как у катера

Ресурс и периодичность технического обслуживания судовых двигателей или генераторных установок оценивают в моточасах, а не в привычных автомобилистам километрах пробега. Но зачем отслеживать моточасы у автомобилей? В этом есть смысл, когда пробеги невелики, а двигатель работает много — при малой, ниже 15 км/ч, средней скорости движения. Иными словами, это езда в пробках или с длительной работой на холостом ходу (простои). Моторное масло стареет быстрее, и менять его приходится чаще. Нежелательно, чтобы двигатель на одной масляной заправке работал свыше 300 часов, - в этом и поможет счетчик моточасов.

Цена прибора 300–350 рублей в версии «только счетчик» и 400–450 рублей, если счетчик совмещен с часами. Установка предельно проста: подсоединяем измеритель к двум проводам, на которых напряжение появляется при включении зажигания. Результат с точностью до одного часа показывают семисегментные индикаторы. Существуют и счетчики моточасов других типов — с механическими барабанчиками, как одометр в старых автомобилях, и с жидкокристаллическими дисплеями. Цена тех и других устройств в «морском» исполнении превышает 1000 рублей.

Счетчик моточасов подсоединяют к «минусу» и «плюсу» после замка зажигания. Этот вполне эстетичный прибор со светодиодным индикатором начинает давать показания сразу после пуска двигателя.

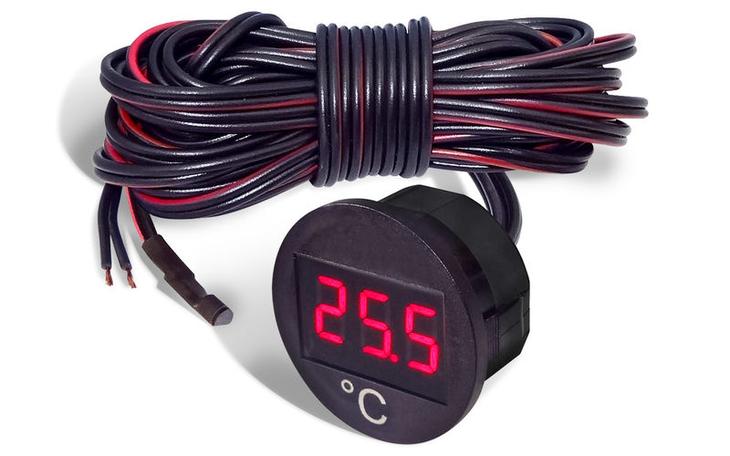

Измеритель температуры может иметь исполнение для наружного воздуха и для двигателя.

Сроки замены ОЖ

В автомобилях ВАЗ Приора с 16 клапанным двигателем 2011 и других годов выпуска периодичность смены антифриза составляет 75 тысяч километров пробега. Затем рабочая жидкость начинает терять свои свойства. Кроме того, хладагент, который льют при производстве, меняется каждые пять лет, если за это время машина не прошла 75 тысяч км. Но это касается первичной замены жидкости, которую заливают с завода. Если вы используете обычный Тосол, то его ресурс эксплуатации меньше и составляет около 30-40 тыс. км пробега.

Необходимость смены рабочей жидкости можно определить по таким «симптомам»:

• антифриз стал более грязным, черным, в нем появились следы отложений;
• произошла утечка хладагента, в результате чего в систему потребуется добавить еще жидкость, а если вы не знаете, какой антифриз был залит, то его придется менять;
• наличие отложений и грязи в расширительном бачке, это свидетельствует о том, что вещество потеряло свои свойства;
• образование пены в резервуаре под капотом;
• печка стала хуже работать в зимнее время года;
• двигатель начал кипеть.

ДТОЖ конструкция и принцип работы

Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.

Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.

Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.

Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.

Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.
