Не работает вентилятор охлаждения ваз инжекторный двигатель

Содержание:

Неисправности вентилятора охлаждения и их признаки
Электромотор вентилятора
- Устройство и характеристики электродвигателя вентилятора
  - Таблица: основные технические характеристики электродвигателя МЭ-272
Плохо греет печка ВАЗ 2107, дует холодным и холодно в салоне
Вентилятор охлаждения ВАЗ 2107
Дополнительные обозначения
Устройство системы охлаждения ВАЗ 2107
- Водяной насос (помпа)
  - Принцип работы помпы
  - Неисправности помпы
- Главный радиатор
  - Конструкция радиатора
Как снятьпоставить новый датчик
Вентилятор охлаждения ВАЗ 2107
Электрическая схема ВАЗ-2107
Диагностика и ремонт
Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107
- Комментарии 33

Неисправности вентилятора охлаждения и их признаки

С учётом того, что вентилятор является электромеханическим узлом, работа которого обеспечивается отдельной цепью, его неисправности могут проявляться по-разному:

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

Вентилятор не включается вообще

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

Важно контролировать положение стрелки прибора датчика указателя температуры и чувствовать момент включения устройства. Если электродвигатель не включается при достижении стрелкой красного сектора, скорее всего, имеет место неисправность либо самого устройства, либо элементов его цепи. К таким поломкам относятся:

К таким поломкам относятся:

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

Постоянная работа вентилятора

Бывает и так, что мотор устройства включается независимо от температуры силовой установки и работает постоянно. В этом случае могут иметь место:

замыкание в электрической цепи вентилятора;
выход из строя датчика;
заклинивание реле во включённом положении.

Вентилятор включается рано, или, наоборот, поздно

Несвоевременное включение вентилятора свидетельствует о том, что характеристики датчика по каким-то причинам изменились, и его рабочий элемент неверно реагирует на изменения температуры. Подобные симптомы характерны как для карбюраторных, так и для инжекторных «семёрок».

Посторонние шумы и вибрация

Работа вентилятора охлаждения любого автомобиля сопровождается характерным шумом. Его создаёт крыльчатка, рассекая своими лопастями воздух. Даже сливаясь со звуком работы двигателя автомобиля, в «семёрке» этот шум отчётливо слышно даже из салона. Для наших машин он является нормой.

Если же вращение лопастей вентилятора сопровождается гулом, скрипом или свистом, возможно, пришёл в негодность передний подшипник или опорная втулка в крышке. Треск или стук свидетельствуют о контакте крыльчатки с внутренней кромкой рамки, в которую установлен электродвигатель. Такая неисправность возможна вследствие деформации или перекоса лопастей вентилятора. По этим же причинам возникает и вибрация.

Электромотор вентилятора

Как работает вентилятор охлаждения двигателя

Электрический двигатель является основным узлом устройства. В ВАЗ 2107 применялись два типа моторов: МЭ-271 и МЭ-272. По характеристикам они практически идентичны, а вот что касается конструкции, то она несколько отличается. В двигателе МЭ-271 корпус штампованный, т. е. неразборный. Он не нуждается в периодическом обслуживании, однако в случае неисправности, его можно только заменить.

Не каждый электродвигатель вентилятора можно разобрать

Устройство и характеристики электродвигателя вентилятора

Конструктивно мотор состоит из:

корпуса;
четырёх постоянных магнитов, приклеенных по окружности внутри корпуса;
якоря с обмоткой и коллектором;
щёткодержателя со щётками;
шарикового подшипника;
опорной втулки;
задней крышки.

Электромотор МЭ-272 также в обслуживании не нуждается, но в отличие от предыдущей модели в случае необходимости его можно частично разобрать и попытаться восстановить. Разборка осуществляется путём отворачивания стяжных болтов и снятия задней крышки.

МЭ-272 имеет разборную конструкцию

На практике ремонт электровентилятора нецелесообразен. Во-первых, запчасти к нему можно купить только бывшие в употреблении, а во-вторых, новое устройство в сборе с крыльчаткой стоит не больше 1500 рублей.

Таблица: основные технические характеристики электродвигателя МЭ-272

Характеристики	Показатели
Номинальное напряжение, В	12
Номинальная частота вращения, об/мин	2500
Максимальный ток, А	14

Плохо греет печка ВАЗ 2107, дует холодным и холодно в салоне

Не включается вентилятор охлаждения ваз 2115 инжектор 8 клапанов причины

К сожалению, чаще всего с проблемой плохого обогрева салона сталкиваемся, когда приходит осень или зима. А так как плохая работа печки приводит к запотеванию окон и как следствие плохому обзору, то решать проблему нужно срочно.

Устройство печки на семерке не самое лучшее, соединения жесткие, вентилятор с небольшой производительностью и работающий на всасывание воздуха, а это по сравнению с нагнетанием, все-таки минус. Поэтому некоторые умельцы дорабатывают или вовсе переделывают ее конструкцию.

НЕИСПРАВНОСТИ СИСТЕМЫ ОТОПЛЕНИЯ

Здесь конечно нужно различать если печка совсем не работает, то неисправность нужно искать в электрике автомобиля, а вот если она дует теплым или даже совсем холодным воздухом, то это проблему нужно искать в системе охлаждения двигателя или системе отопления.

ПРИЧИНЫ ПЛОХОГО ОБОГРЕВА

Как уже было сказано, причины холодного салона кроются в неисправности системы охлаждения или отопления, это:

воздушная пробка;
недостаток охлаждающей жидкости в системе;
не герметичность системы;
неисправный, забитый или не до конца открытый краник печки;
забит радиатор;
мусор на радиаторе.

Некоторые считают, что медные радиаторы обладают лучшей теплопроводностью, чем алюминиевые, это не совсем так.

Коэффициент теплопроводности меди равен 380, это действительно выше, чем алюминия, у которого он около 230. Но при толщине металлов применяемых в радиаторах печек ВАЗ, этот параметр большого влияния не оказывает, так как стенки тонкие и прогрев их происходит быстро. К тому же у алюминиевых радиаторов меньшая теплопроводность металла компенсируется большей охлаждающей поверхностью.

РЕМОНТ

Пункты с неисправностями 1, 2, 3. Печка в ВАЗ 2107 располагается несколько выше, чем основная система охлаждения, поэтому при нехватке ОЖ или не герметичной системе печка будет дуть холодным воздухом или теплым. Чтобы избавиться от воздушной пробки необходимо правильно залить ОЖ, статья как удалить воздушную пробку уже была.

Что касается 5 пункта, то используя качественный тосол или антифриз отложения на стенках минимальны, но все-таки такое случается и при этом чаще всего такая проблема возникает у медных радиаторов.

Для очистки от отложений на стенках радиатора печки, используют как специальные средства так и народные, не менее эффективные. Об этом в другой статье, так как тема заслуживает отдельного внимания. Процедуру можно проводить, без снятия обогревателя, так снимая.

Неисправный краник так же довольно частая неисправность. При длительной эксплуатации он начинает не полностью открываться или вообще заклинивает.

Не полностью открытый кран приводит к пониженной теплоотдаче радиатора и как следствие слабому обогреву стекла и салона.

Из-за туго открывающегося крана печки трос управления может сместиться в креплении и создавать видимость того, что кран открывается и закрывается.

Еще одна причина плохого обогрева, мусор на радиаторе попавший через воздухозаборники. Это обычно листья, пух, кузнечики и т.д.

Такое встречал крайне редко, но также приводит к ухудшению воздушного потока поступающего в салон хотя воздух будет горячим.

Предлагаю посмотреть видео по этой теме и хоть проблема с недостаточным теплом в салоне решается на карбюраторной модели, суть одна и та же:

Вентилятор охлаждения ВАЗ 2107

Вентилятор охлаждения двигателя

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Вентилятор предназначен для принудительного обдува радиатора охлаждения. Во время работы силовой установки жидкий хладагент через открывшийся термостат поступает в радиатор. Проходя по его трубкам, оборудованным тонкими пластинами (ламелями), хладагент остывает за счёт процесса теплообмена.

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Когда автомобиль движется на скорости, теплообмену способствует встречный поток воздуха, но если машина длительное время стоит, или едет медленно, охлаждающая жидкость остывать не успевает. В такие моменты двигатель от перегрева спасает именно электровентилятор.

Вентилятор радиатора состоит из трёх основных элементов:

электродвигателя постоянного тока;
крыльчатки;
рамки.
Вентилятор состоит из электродвигателя, крыльчатки и рамки

Процесс включения вентилятора у карбюраторных и инжекторных «семёрок» отличается. У первых за его включение отвечает механический температурный датчик, вмонтированный в нижнюю часть правого бака радиатора охлаждения. Когда двигатель холодный, контакты датчика разомкнуты. При повышении температуры хладагента до определённого уровня его контакты замыкаются, и напряжение начинает подаваться на щётки электродвигателя. Вентилятор будет продолжать свою работу до тех пор, пока охлаждающая жидкость не остынет и контакты датчика не разомкнутся.

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

В инжекторных «семёрках» схема включения электровентилятора другая. Здесь всё контролирует электронный блок управления. Исходным сигналом для ЭБУ является информация, поступающая с датчика, установленного в выходящем из двигателя патрубке (возле термостата). Получив такой сигнал, электронный блок обрабатывает его и посылает команду на реле, отвечающее за включение мотора вентилятора. Оно замыкает цепь и подаёт электричество на электродвигатель. Работа устройства будет продолжаться до падения температуры хладагента.

В инжекторных «семерках» вентилятор включается по команде ЭБУ

И в карбюраторных, и в инжекторных «семёрках» защита цепи электровентилятора осуществляется при помощи отдельного предохранителя.

устройство не включается вообще;
электродвигатель запускается, но работает постоянно;
вентилятор начинает работать слишком рано, или слишком поздно;
при работе узла возникают посторонние шумы, вибрация.

Главной опасностью, которую несёт поломка вентилятора охлаждения, является перегрев силовой установки

К таким поломкам относятся:

выход из строя обмотки якоря, износ щёток или коллектора электродвигателя;
неисправность датчика;
обрыв в электрической цепи;
перегорание предохранителя;
поломка реле.

замыкание в электрической цепи вентилятора;
выход из строя датчика;
заклинивание реле во включённом положении.

Дополнительные обозначения

При подключении генератора или вмешательстве в проводку и систему зажигания ВАЗ следует знать расположение блока предохранителей в авто. Всего их 17-ть, из которых 2 резервных.

задние лампы реверсной передачи;
электродвигатели насосов омывателей фар и стекла;
обогрев заднего стекла;
указатели поворотов, аварийной сигнализации;
противотуманные фонари;
тахометр, вольтметр, контрольные лампы на приборке;
прикуриватель и часы;
звуковой сигнал;
освещение салона, лампы тормоза;
дальний свет фар;
контрольная лампа дальнего света;
подкапотное освещение и освещение номерного знака;
подсветка бардачка;
ближний свет справа;
ближний свет слева.

Автор материала: Думченков Михаил

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Задать вопрос автомеханику

Лучшие цены и условия на покупку новых авто

Автомобили представлены ведущим салоном РОССИИ

Устройство системы охлаждения ВАЗ 2107

К основным узлам системы охлаждения ВАЗ 2107 относятся:

Сюда также следует отнести рубашку охлаждения двигателя — систему специальных каналов в блоке цилиндров и головке блока, по которым циркулирует ОЖ.

Водяной насос (помпа)

Помпа предназначена для обеспечения непрерывной принудительной циркуляции ОЖ по рубашке охлаждения двигателя во время его работы. Она представляет собой обычный насос центробежного типа, нагнетающий с помощью крыльчатки антифриз в систему охлаждения. Помпа расположена на фронтальной части блока цилиндров и приводится в движение шкивом коленчатого вала через клиновидный ремень.

Принцип работы помпы

Принцип действия водяного насоса довольно прост. При вращении коленвала ремень приводит в действие шкив помпы, передавая крутящий момент на крыльчатку. Последняя, вращаясь, создаёт внутри корпуса определённое давление ОЖ, заставляя её циркулировать внутри системы. Подшипник предназначен для равномерного вращения вала и снижения трения, а сальник обеспечивает герметичность устройства.

Неисправности помпы

Регламентированный производителем ресурс помпы для ВАЗ 2107 составляет 50–60 тыс. км пробега. Однако этот ресурс может уменьшиться в следующих ситуациях:

Результатом влияния этих факторов являются:

При выявлении подобных неисправностей помпу следует заменить.

Главный радиатор

Радиатор предназначен для охлаждения поступающей в него ОЖ за счёт теплообмена с окружающей средой. Достигается это благодаря особенностям его конструкции. Радиатор установлен в передней части моторного отсека на двух резиновых подушках и крепится к кузову при помощи двух шпилек с гайками.

Конструкция радиатора

Радиатор состоит из двух вертикально расположенных бачков и соединяющих их трубок. На трубках расположены ускоряющие процесс теплообмена тонкие пластины (ламели). Один из бачков оснащён заливной горловиной, закрывающейся герметичной пробкой. Горловина имеет клапан и соединена с расширительным бачком тонким резиновым шлангом. В карбюраторных ВАЗ 2107 двигателями в радиаторе предусмотрено посадочное гнездо под датчик включения вентилятора системы охлаждения. В моделях с инжекторными двигателями такого гнезда нет.

Как снятьпоставить новый датчик

После покупки и проверки контроллера нужно сделать следующее:

Скинуть клемму «минус» с аккумулятора;
Снимаем крышку распределительного бачка охлаждения и пробку с радиатора;
Подставляем емкость, отворачиваем краник на радиаторе и сливаем тосол;
Сняв провода с датчика, ключом на 30 выворачиваем датчик за большую латунную гайку;
Далее датчик снимается. Будьте внимательны, не уроните медное уплотнительное колечко на датчике.

После этого производится замена датчика на новый. При установке не забудьте перед тем, как завернуть датчик, промазать слоем высокотемпературного герметика соприкасающиеся места датчика и радиатора. Делать это нужно насухую. Такая схема действий позволяет избежать утечки тосола.

Теперь нужно завернуть пробку на радиаторе, залить собранный тосол, и, набросив минусовую клемму на АКБ, проверить работу датчика и вентилятора. Не забудьте продавить воздушные пробки в магистралях охлаждения ВАЗ 2107.

Все, можно отправляться в путь! Вентилятор будет работать.

Всем привет сегодня хочется поговорить о том, почему не работает вентилятор на автомобиле ВАЗ 2107. Как вы уже, наверное, знаете, что на автомобили ВАЗ 2107 устанавливались два вида двигателей карбюратор и инжектор. Поэтому цепи подачи напряжения на двигатель вентилятора охлаждения будут отличаться. На инжекторном двигателе ВАЗ 2107 ,двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

Поэтому первым делом при поиске неисправности начинают со снятия разъёма с датчика. Если сам вентилятор рабочий, то он должен заработать. Вставив в клеммы разъёма нагрузку в виде лампочки, он должен остановиться. Данным приёмом вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107. Поэтому в случае необходимости датчик придется заменить.

Вентилятор охлаждения ВАЗ 2107

В силовых установках первых «семёрок» вентилятор радиатора был установлен прямо на валу водяного насоса. Как и помпа, он приводился в действие ременной передачей от шкива коленчатого вала. Такая конструкция в то время применялась и на других автомобилях. Она практически никогда не выходила из строя, а перегреть двигатель с ней было невозможно. Однако был у неё один недостаток. Постоянно охлаждавшийся силовой агрегат очень медленно прогревался. Именно поэтому конструкторы АвтоВАЗа изменили принцип принудительного обдува, заменив механический вентилятор на электрический, причём с автоматическим включением.

Ранние модификации ВАЗ 2107 имели вентилятор с механическим приводом

Зачем нужен электровентилятор

Более поздние модификации «семерок» оборудовались электрическими вентиляторами охлаждения

Конструкция устройства

Вентилятор радиатора состоит из трёх основных элементов:

электродвигателя постоянного тока;
крыльчатки;
рамки.

Вентилятор состоит из электродвигателя, крыльчатки и рамки

Ротор электродвигателя оснащён пластиковой крыльчаткой. Именно она, вращаясь, создаёт направленный поток воздуха. Двигатель устройства установлен в металлическую рамку, при помощи которой он крепится к корпусу радиатора.

Как включается и работает электровентилятор

Цепь устройства замыкается посредством датчика, реагирующего на изменение температуры хладагента

В инжекторных «семерках» вентилятор включается по команде ЭБУ

Электрическая схема ВАЗ-2107

Электрическая схема автомобиля ВАЗ-2107

1 — блок-фары; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле включения стартера; 5 — электропневмоклапан карбюратора; 6 — микровыключатель карбюратора; 7 — генератор 37.3701; 8 — моторедукторы очистителей фар*; 9 — датчик включения электродвигателя вентилятора; 10 — электродвигатель вентилятора системы охлаждения двигателя; 11 — звуковые сигналы; 12 — распределитель зажигания; 13 — свечи зажигания; 14 — стартер; 15 — датчик указателя температуры охлаждающей жидкости; 16 — лампа освещения моторного отсека; 17 — датчик сигнализатора недостаточного давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — моторедуктор очистителя ветрового стекла; 20 — блок управления электропневмоклапаном карбюратора; 21 — катушка зажигания; 22 — электродвигатель насоса омывателя фар*; 23 — электродвигатель насоса омывателя ветрового стекла; 24 — монтажный блок; 25 — реле очистителя ветрового стекла; 26 — реле аварийной сигнализации и указателей поворота; 27 — выключатель стоп-сигнала; 28 — выключатель фонарей заднего хода; 29 — реле зажигания; 30 — выключатель зажигания; 31 — трехрычажный переключатель; 32 — выключатель аварийной сигнализации; 33 — штепсельная розетка для переносной лампы**; 34 — переключатель вентилятора отопителя; 35 — дополнительный резистор электродвигателя отопителя; 36 — лампа сигнализатора включения обогрева заднего стекла; 37 — лампа сигнализатора недостаточного уровня тормозной жидкости; 38 — блок сигнализаторов; 39 — электродвигатель вентилятора отопителя; 40 — лампа освещения вещевого ящика; 41 — выключатель плафонов на стойках передних дверей; 42 — выключатель фонарей сигнализации открытых передних дверей***; 43 — фонари сигнализации открытых передних дверей***; 44 — соединительная колодка; 45 — прикуриватель; 46 — часы; 47 — выключатель ламп освещения приборов; 48 — диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости; 49 — указатель уровня топлива; 50 — лампа сигнализатора резерва топлива; 51 — спидометр; 52 — лампа сигнализатора включения указателей поворота; 53 — лампа сигнализатора прикрытия воздушной заслонки карбюратора; 54 — лампа сигнализатора зарядка аккумуляторной батареи; 55 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 56 — комбинация приборов; 57 — эконометр; 58 — выключатели плафона на стойках задних дверей; 59 — указатель температуры охлаждающей жидкости; 60 — тахометр; 61 — лампа сигнализатора включения стояночного тормоза; 62 — лампа сигнализатора недостаточного давления масла; 63 — лампа сигнализатора включения дальнего света; 64 — лампа сигнализатора включения наружного освещения; 65 — вольтметр; 66 — выключатель сигнализатора включения стояночного тормоза; 67 — выключатель ламп наружного освещения; 68 — выключатель элемента обогрева заднего стекла с лампой подсветки; 69 — выключатель фонарей заднего противотуманного света с сигнализатором включения*; 70 — предохранитель цепи фонарей противотуманного света; 71 — плафон****; 72 — задние фонари; 73 — датчик указателя уровня и резерва топлива; 74 — колодки для подключения к элементу обогрева заднего стекла*; 75 — фонари освещения номерного знака.

Порядок нумерации штекеров в колодках: А — блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора; Б — монтажного блока и трехрычажного переключателя; В — реле аварийной сигнализации и указателей поворота; Г — задних фонарей(нумерация выводов по порядку от края платы); Д — выключатель аварийной сигнализации.

* Устанавливаются на части выпускаемых автомобилей. ** С 2000 г. не устанавливается. *** С 1998 г. не устанавливаются. **** С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Вопросы и ответы
Видео регулировки редуктора заднего моста ВАЗ 2107

Вопросы и ответы
Выпрямление вмятин без покраски своими руками

Вопросы и ответы
Грунтовка авто перед покраской

Вопросы и ответы
Диэлектрическая смазка для свечей зажигания

Вопросы и ответы
Жиклеры карбюратора Солекс 21083 для 1.5

Вопросы и ответы
Исправление вмятин на автомобиле без покраски

Вопросы и ответы
Как замкнуть стартер напрямую ВАЗ 2109

Вопросы и ответы
Как отрегулировать карбюратор на скутере

Вопросы и ответы
Автоодеяло: нужно ли использовать?

Отличная статья 0

Диагностика и ремонт

Проверку вентилятора и элементов его электрической цепи рекомендуется проводить в следующем порядке:

Предохранитель.
Реле.
Электродвигатель.
Датчик температуры.

Проверка работоспособности предохранителя

Предохранитель обычно проверяется в первую очередь, так как этот процесс наиболее простой и не занимает много времени. Для его осуществления потребуется только автотестер или контрольная лампа. Суть диагностики заключается в том, чтобы определить, пропускает ли он электрический ток.

Предохранитель цепи вентилятора установлен в монтажном блоке автомобиля, который расположен в моторном отсеке. На схеме он обозначен как F-7 с номиналом 16 А. Для его проверки и замены необходимо выполнить следующие работы:

Отсоединить минусовую клемму от АКБ.
Снять крышку монтажного блока.
Найти предохранитель F-7 и изъять его из посадочного места.

Диагностика реле

Как мы уже говорили, в инжекторных «семёрках» для разгрузки электрической цепи вентилятора радиатора предусмотрено реле. Оно установлено в дополнительном монтажном блоке, расположенном под вещевым ящиком в салоне машины, и обозначено, как R-3.

Проверить реле самостоятельно довольно проблематично. Гораздо проще взять новое устройство и установить его на место диагностируемого. Если электровентилятор включится при нагреве хладагента до нужной температуры, значит, проблема была именно в нём.

Проверка и замена электродвигателя

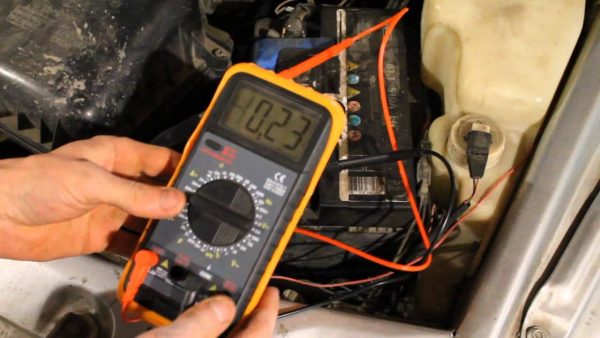

вольтметр или многофункциональный автотестер;
два отрезка проводов;
торцевые ключи на «8», «10» и на «13»;
пассатижи.

Порядок работ следующий:

Рассоединяем разъем питания вентилятора.
К контактам половинки разъёма, что идёт от электродвигателя подсоединяем два провода, длины которых должно хватить, чтобы подключить их к клеммам батареи.

Диагностика и замена температурного датчика

Датчики температуры карбюраторных и инжекторных «семёрок» отличаются не только конструкцией, но и принципом действия. У первых датчик просто замыкает-размыкает контакты, а у вторых он меняет значение своего электрического сопротивления. Рассмотрим оба варианта.

Карбюраторный двигатель

Из инструментов и средств понадобятся:

рожковый ключ на «30»;
накидной ключ или головка на «13»;
омметр или автотестер;
жидкостный термометр с диапазоном измерения до 100 ОС;
чистая ёмкость для сбора хладагента;
ёмкость с водой;
газовая (электрическая) плита или бытовой кипятильник;
сухая чистая тряпка.

Алгоритм проверки и замены следующий:

Подставляем ёмкость под пробку на блоке цилиндров силовой установки.

Инжекторный двигатель

В инжекторной «семёрке» предусмотрено два температурных датчика. Один из них работает в паре с прибором, показывающим температуру хладагента водителю, другой — с ЭБУ. Нам нужен именно второй датчик. Как уже упоминалось, он установлен на патрубке рядом с термостатом. Для его проверки и замены нам потребуются:

автотестер или мультиметр с возможностью измерения напряжения и сопротивления;
рожковый или накидной ключ на «19»;
жидкостный термометр с амплитудой измерения температуры до 100 ОС;
термоустойчивая ёмкость с водой;
кипятильник или плита (для нагрева ёмкости с водой);
чистая сухая тряпка.

Порядок работ такой:

Находим датчик. Отсоединяем от его контактов разъём.

Метки: вентилятор охлаждения, монтажный блок, нового образца, 2107

Комментарии 33

Все коротко и ясно, очень помогла статья, Спасибо…

Сделал все так же как описано выше, но почему то вентилятор не срабатывает(

Вопросик такой, сегодня распаял новый блок так как показано, все работает нормально кроме одного, когда натягиваю ручник, срабатывает реле лампочки на контрольной панели и реле вентилятора включается самопроизвольно, работает в такт реле ручного тормоза, ручник опускаю концевик разрывает цепь и все нормально, подскажите что может быть? может диод от ручника пробитый? просто не успел проверить, да и к стати завтра этим займусь а какой там диод стоит?

Подниму-ка старую тему и вот что спрошу. А если машина переделана на инжектор, блоки можно просто переставить или паять новый блок тоже придется? У меня управляющий провод на вентилятор от мозга идет.

Это интересно: Присоска для удаления вмятин на автомобиле

Просто переставь. Старый и новый блоки ничем не отличаются, кроме как описанным выше. Если провод на вентилятор идёт от мозгов то можно не паять.

Спасибо за помощь.

Спасибо большое, вчера пол ночи пытался понять почему не хочет работать, проводка вся новая, монтажный новый (стояли две перемычки) ставишь реле и толку ноль не работает, подавал посторонний плюс сразу начинает работать, догадывался что дело в монтажном блоке .

в смысле старого образца… больше 16а не бывают да?

ты о круглых предохранителях спрашиваешь, то у них есть 8А и 16А

подскажите! какой ампераж на круглых предохранителях?точнее от скольки до скольки…

В смысле на круглых? Для предохранителей старого образца 8-16, для нового вроде 10-20

а как насчет провода на трамблер, его ведь на карбе нетю.

поскольку карбы у меня без всяких эпхх то мне отсутствующие провода без надобности по сути проводка инжектора и мозгов объеденена с основной одним проводом так что она откинута

Подскажите кто знает что делать то надо и как быть.

Немного непонятно, у тебя на трамблёр не подаётся или вообще зажигание целиком?

у меня Бсз там только один провод на + и один на тахометр их в инжекторной проводке нет но проблема не только в этом. у меня даже втягивающий не двигается и стартер не крутит

Нет, поэтому тут и писал=)) Сегодня все переглядел и пришел к выводу, что легче всего кинуть провод с фишки от провода с замка и на него поставить релешку или делать перемычку наподбие как у тебя. так как там + га.но полное=(

У меня и без этого прибор показывает что напряжение есть, но релюха не срабатывает. Сам блок предохранителей прозванивал, все в порядке (выводы как на старом такие же и тут) вроде как работать должен. + ко всему была просадка напряжения когда был подключен датчик давления масла. Кто-нибудь сталкивался с таким?

Проверь работает ли датчик температуры охлаждающей жидкости

Забыл написать: датчик отключен, замкнуто напрямую. Как вариант рассматриваю, что действительно нужно прозвонить весь блок(хотя блок новый) мб просадка напряжения и причина нехватки тока для срабатывания реле кроется в отсутствии достаточного питания, и нужна будет переделка. И как вариант плохой контакт на замке!

Я не понял, у тебя инжектор? Или ты просто сделал чтоб вентилятор включался при включении зажигания?

Карбюратор, в общем поменял блок предохранителей, возникла проблема с вентилятором, поэтому для работы я просто клемы на датчике замкнул напрямую.

И что проблема решилась?

Ясно.Значит будем делать)

Она мне по требуется, так как электрика не моё)))ахаха

а если просто реле воткнуть за место перемычек на вентилятор?

Тут от блока зависит, есть блоки под карбюраторные моторы, там всё распаяно и работать будет(хотя в таких блоках уже изначально реле стоит), а если инжекторный блок то смысла нет.

У меня карб стоит, а блок такой сегодня купил. Потому что у меня стоит блок нового образца фишка оплавилась на вентилятор и замыкает электрик сказал блок менять, вот я и купил! получается мне такой не покатит другой брать надо, а за этот деньги вернуть?

Такой покатит если сделаешь то, что я в этой статье написал. А по поводу блока нового образца для карбюраторов, то в магазинах я таких не встречал, не уверен что их ещё производят.
