Как уменьшить вой кпп на lada, доработка троса сцепления

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

1. Для выполнения работ необходимо открыть капот.

Моторный отсек Лады Приоры Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр.

Моторный отсек без воздушного фильтра

• После этого будет виден трос, на конце которого находится пластиковый зажим.
• Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
• Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм. Замеряем расстояние с помощью линейки
• Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
• Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
• Теперь можно отпустить тросик и посадить его в вилку.
• После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
• Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
• Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
• Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

появляются рывки при начале движения; шум и удары при включении передачи; западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

Замеряем свободный ход педали

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Контргайки для регулировки свободного хода

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Муфта сцепления (подшипник выжимной) ВАЗ – 2190 Гранта в сборе

Уважаемые покупатели, во избежание ошибок при отправке муфты сцепления, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, привод переключения передач.

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса.

Выжимной подшипник является одним из основных элементов в конструкции корзины сцепления, предназначенной для выжима пружины корзины сцепления и кратковременного прерыванияпередачи крутящего момента с маховика коленчатого вала двигателя напервичный вал КПП. Предохранения элементов трансмиссии от перегрузок и гашения колебаний.

Выжимной подшипник (муфта выключения сцепления) представляет собой подшипник, у которого одна сторона выполнена в виде нажимной площадки круглой формы соизмеримой с диаметром расположенных в выжимных пружин.

Выжимной подшипник располагается на выступающем из коробки передач первичном вале. Крепиться подшипник не на сам вал, а на защитный кожух вала. Подшипник в действие приводит «коромысло» или вилка привода, которая нажимает на оправку подшипника, имеющую специальные выступы.

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина, Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Элементы сцепления изготавливаются из высококачественных материалов с использованием современных технологий и в соответствии со стандартами качества.

Другие артикулы товара и его аналогов в каталогах: 21810160118001.

ВАЗ 2190, Калина 2, Датсун.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить выжимной подшипник сцепления на автомобиле Лада Гранта.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена фрикционной муфты

Ремонт сцепления Ларугса, как и любого другого автомобиля, не имеет смысла, все изношенные детали подлежат обязательной замене. Для работы понадобится стандартный набор инструментов, усилители, молоток и новый комплект запчастей. Сначала автомобиль нужно установить на подъемник или поднять его переднюю часть на домкратах над смотровой ямой. Передние колеса и защита двигателя демонтируются. Открутив саморезы, нужно снять левый щиток под бампером. Откроется доступ к крепежам щитка в арке колеса, который также подлежит снятию.

Масло из КПП сливается в подходящую ёмкость, для этого откручивается сначала пластиковая, а затем металлическая пробка. Резервуар не убирайте, пока не сольётся максимум масла. Тормозной суппорт демонтируйте и уберите в сторону вместе с колодками.

Демонтаж поворотного кулака

Снятие выполняется по следующей схеме:

• отсоединить датчик АБС;
• ключом на 16 мм открутить гайку на винте для стяжки, отвёрткой разжать две стороны кулака, выдавить стержень шаровой опоры;
• на шпильке рулевого наконечника открутить гайку ключом на 16 мм и выдавить шпильку;
• двумя ключами на 18 мм откручиваются крепёжные гайки, которыми кулак крепится к стойке. Теперь можно снять поворотный кулак, а также демонтировать шрус от коробки передач (при этом ролики наверняка выпадут).

Заменить сцепление на Ларгусе без слива масла нельзя, так как внутренние механизмы привода (шрус) нельзя открутить, если в КПП есть смазочный материал.

Работа в моторном отсеке

Сначала нужно отсоединить «минусовую» клемму аккумулятора и снять тросик. Для этого противовес вытягивается вперёд, снимается через прорезь, после чего через нее же выводят резиновую муфту. Держатель жгута двигателя крепится к корпусу КПП. Чтобы его снять, достаточно разжать крепление. Теперь нужно отсоединить все клеммы проводов:

• открутив два крепежных винта, снять клемму с датчика ВМТ;
• на КПП отключить датчик заднего хода;
• отсоединить клемму датчика скорости;
• датчик концентрации кислорода (лямбда-зонд) тоже отсоединяется.

Шланг сапуна нужно ослабить и отвести в сторону от коробки, открутить два провода на «массу». Далее найдите тягу ручки КПП, ослабьте крепление и вытащите стержень.

Снятие коробки передач

Без снятия КПП заменить сцепление на Ладе Ларгус невозможно. Сначала нужно снять подрамник, открутив три болта крепления к бамперу. Затем снимается кронштейн задней опоры, откручиваются болты крепления рулевого управления и крепёжный болт ГУРа слева на подрамнике. Выхлопная труба отсоединяется от выпускного коллектора и снимается с резиновых подвесов. Подрамник крепится к кузову на 4 болтах – их нужно открутить. Дополнительно придется снять стартер.

Остаётся убрать два винта сверху – они крепят КПП к двигателю – и четыре болта, с помощью которых картер сцепления прикрепляется к масляному картеру. Предварительно под мотор и КПП устанавливаются подходящие опоры. В самом конце демонтируется кронштейн левой опоры двигателя, после чего откручиваются гайки на нижних шпильках.

Замена механизма

Для снятия корзины выполняются следующие операции:

• ключом на 11 мм откручиваются 6 болтов, которые удерживают корзину, фиксируя ее на маховике – по одному витку, последовательно;
• придерживая фрикционный диск, снимают корзину.

После замены всех изношенных элементов узел собирается, при этом действия выполняются в обратном порядке. Для монтажа понадобится использовать термостойкую смазку и центровочную оправку.

Регулировка сцепления

Идеально отцентровать и отбалансировать фрикционную муфту, проводя сборку самостоятельно, будет проблематично, но возможно. Чтобы отрегулировать натяжение своими руками, нужно выполнить ряд действий:

• найти гайки для регулировки педали сцепления (расположены под бачком ГУРа);
• внешнюю гайку открутить до конца шпильки;
• с помощью второй гайки регулируется ход педали сцепления до нужного натяжения троса;
• после этого внешней гайкой фиксируется крепёж, чтобы в дальнейшем он не ослаблялся и трос не слетал.

Методы регулировки сцепления

Различают две методики регулировки сцепления. При его регулировании первым способом необходимо:

• подцепить наконечник, после чего его натягивают вперед до максимально возможной величины;
• штангенциркулем замерить расстояние между поводком и вилкой, в норме оно составляет 27 мм;
• при обнаружении каких-либо проблем отрегулируйте длину тросика, подкрутив резьбу;
• далее следует трижды нажать на сцепление и убедится в том, что оно нормально функционирует.

При возникновении проблем проведите новые замеры штангенциркулем (расстояние от одной крайней точки до другой не может превышать 146 мм). Если данный показатель превышен, требуется установить новый тросик.

Второй способ регулировки является альтернативным, благодаря чему вы сможете произвести регулировку сцепления без штангенциркуля. Начало альтернативной регулировки ничем не отличается от регулирования сцепления первым способом. Когда поводок будет плотно прилегать к вилке, вы три раза выжмете сцепление, после чего откройте капот, чтобы убедится – прижат ли поводок к металлу как раньше? Одним из обязательных условий регулировки считают полное отсутствие движения вилки либо ее минимальную подвижность (не превышающую 2 мм).

Каждый автовладелец может воспользоваться как первым, так и вторым способом, поскольку автоматическая система регулировки все равно не избавит его от обязанности периодически производить описанную выше работу. Помните – даже при исправно функционирующем тросе вам все равно необходимо хотя бы время от времени открывать капот своего авто.

Не стоит забывать и еще одну рекомендацию опытных автовладельцев – для проведения регулировки не стоит ждать появления явных проблем в работе сцепления. Лучше всего проводить ее регулярно (1 раз на каждые 10 000 км пробега), ведь именно регулировка поможет вам обезопасить себя от возникновения проблем со сцеплением. А проводя эту процедуру в очередной раз, не забудьте оценить еще и состояние тросика. При обнаружении на нем трещин или истончения деталь рекомендуется немедленно заменить.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.

1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.

1. Тут же отключаем клемму провода фонарей заднего хода.

1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.

1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.

1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
2. Затем откручиваем винт, который фиксирует соединение кулисы.

1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.

1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.

1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.

1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.

1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Все шаги по замене тросика сцепления

Сам рычаг, который удерживает грузик, называется «вилка». Вытащите грузик из прорези, потянув трос в направлении «от вилки» ( рис. 1 ).

Два действия в подкапотном пространстве

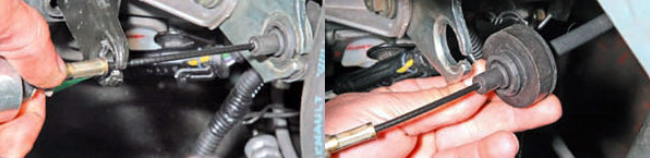

Дальше переходят к кронштейну: из прорези выводят резиновую муфту. Этой муфтой оканчивается оболочка троса ( рис. 2 ).

Внутри салона

Немного потянув трос «на себя», выведите наконечник 1 из держателя педали ( рис. 1 ). Затем наконечник 2 надо выдавить вперёд. И для этого на нём сдавливают два лепестка. Можно даже повредить саму деталь, в чём не будет ничего страшного.

Выполняйте демонтаж и помните: трос нельзя раскусить

Главное – выдавить наконечник троса в подкапотное пространство. А затем трос в сборе заменяют на новый.

Почему ЭСУД определяет ошибку «P0830», пояснение на видео

Хвала автору! Я Тоже жуткий автолюбитель, правда с небольшим стажем…у меня тоже были праворульные, но к сожалению, они не удобны с нашим движением У меня сейчас наверно самая скучная модель тайоты за почти 2 года владения этой машинкой не имела вообще никаких проблем, 1 раз перегорела лампочка в стопе, ну и тормоза с маслом меняла по плану, при том что машине 8 лет, пробег около 150 тыс. разгоняется быстро, едет плавно, маневрена. вместительный багажник и для ее размеров очень удобный и просторный салон, папа на заднем сидении совершенно комфортно себя чувствует, а он у меня крупногабаритный мужчина. после ночи на обдуваемой всеми ветрами стоянке при минус 35 завелась и даже не чихнула ни разу. печка греет отлично, кондиционер охлаждает быстро, расход 6-7 литров 92-го по городу. двигатель 1,5. 106 лошадей,+ при ее размерах влезет в любую дырку на парковке. короче, машина просто отличная. )))

Давно собирался отрегулировать сцепление на своей Гранте. Сделал распечатку вашей статьи. Завтра вооружусь необходимым инструментом и поеду в гараж , чтобы сделать все своими руками пошагово, как описано в статье.

Открываем капот, под воздушным фильтром находится лапка сцепления. На нее одет трос с пластиковым винтом. Слегка нажав на лапку, снимаем трос в бок. Регулируем винт троса и накидываем его обратно на лапку.

При абгоне двигатель ревет чють збросиш абороты выравниваеца

Сцепление под замену! Буксует!

При трогоние присудствуют рывки в чем может быть дело

Диск сцепления под замену

я точил маховик ! и он был кривой. так что одним диском не отделаться

Оборвало тросик сцепления. Пошел купил новый. Поменял. Пока ехал, сцепа была мягкая, случайно на 4 передаче на 90кмч перепрыгнул 3 передачу вместо 5. Но ничего. Спустя час я заметил что при переключении передач у меня машины как будто поддает газу (по звуку) на деле не знаю что это. Педаль сцепления имеет свободный ход, т.е. болтается. И слишком мякая педаль. На гранту могут быть разные тросики сцепления?

Лада Гранта – один из наиболее популярных автомобилей в России, сделанных после 2010 года. Преимуществом автомобиля считается его доступная стоимость, которая для основной массы жителей нашей страны выступает решающим фактором. Кроме того, Гранта является достаточно дешевой в обслуживании, неприхотливой и надежной, чем не могут похвастаться многие другие модели АвтоВАЗ. Гранта считается одной из самых удачных моделей ВАЗ в новейшей истории производителя.

Однако любая машина нуждается в уходе, и Лада Гранта не станет исключением. Сцепление является системой, требующей повышенного внимания в любом автомобиле. Однако рано или поздно с ним также случаются проблемы. В таком случае потребуется замена троса либо же просто повторная регулировка сцепления на Ладе Гранта. Сегодня поговорим об особенностях конструкции автомобиля, а также разберем некоторые методы, которые помогут решить проблему своими руками.

Регулировки и сервис сцепления автомобиля Лада Гранта, Калина

На автомобилях Лада Гранта/Калина установлено однодисковое сцепление сухого типа с центральной нажимной пружиной. Привод выключения сцепления — тросовый, беззазорный, с механизмом автоматической регулировки длины троса. Сцепление состоит из корзины (нажимного диска в сборе) и ведомого диска. Корзина представляет собой стальной кожух, в который установлены нажимная пружина и нажимной диск.

Нажимной диск закреплен в кожухе на трех парах упругих пластин. Со стороны кожуха диск поджимается нажимной пружиной диафрагменного типа.

Корзина сцепления Лада Калина/Гранта ВАЗ-2190 прикреплена шестью болтами к маховику и закрыта алюминиевым картером. Между нажимным диском и маховиком установлен ведомый диск.

К двум сторонам ведомого диска приклепаны фрикционные накладки. Для гашения крутильных колебаний в момент включения сцепления в ведомый диск встроен демпфер с шестью цилиндрическими пружинами. Ступица ведомого диска входит в шлицевое зацепление с первичным валом коробки передач.

Педаль сцепления подвешена на оси и крепится к кузову через кронштейн. Верхняя часть педали выполнена как двуплечий рычаг. На конце рычага выполнен палец, к которому присоединен трос привода выключения сцепления.

Соединение выполнено через специальный храповый механизм, регулирующий длину троса. Поэтому в процессе эксплуатации автомобиля не требуется регулярно проверять и регулировать рабочий ход педали. Этот механизм также обеспечивает отсутствие зазора в приводе выключения сцепления.

Рис.20. Трос привода выключения сцепления Лада Калина/Гранта ВАЗ-2190

1 — пружинная фиксирующая скоба; 2 — механизм автоматической регулировки длины троса; 3 — кронштейн оболочки троса; 4 — резиновый чехол; 5 — оболочка троса; 6 — гофрированный чехол нижнего конца троса; 7 — резьбовой (нижний) наконечник троса

Трос проложен в металлической оболочке с полиэтиленовым покрытием. Верхний торец оболочки имеет кронштейн, которым крепится к педальному узлу.

Вертикальная поверхность кронштейна одновременно служит ограничителем хода педали. На нее установлена резиновая пластина. Нижней торец оболочки троса закреплен в кронштейне, установленном на картере коробки передач.

Нижний конец троса закрыт резиновым гофрированным чехлом. Трос соединен с рычагом вилки выключения сцепления Лада Гранта/Калина через пластмассовый поводок, навинченный на резьбовой наконечник троса.

Вилка выключения сцепления поворачивается в двух втулках. Верхняя втулка — пластмассовая, съемная, а нижняя — бронзовая, запрессованная в картер сцепления. При повороте вилки усилие передается на лепестки нажимной пружины через радиально-упорный шариковый подшипник (выжимной подшипник).

Подшипник надет на муфту выключения сцепления, через которую он контактирует с вилкой. Постоянное зацепление вилки и муфты обеспечивает пружина п-образной формы.

Благодаря отсутствию зазора в приводе выключения сцепления обеспечивается постоянное прижатие муфты к лепесткам нажимной пружины, при этом выжимной подшипник непрерывно работает. В подшипник заложена смазка на весь срок его службы.

Муфта выключения сцепления перемещается по направляющей втулке, надетой на первичный вал коробки передач и прикрепленной к картеру сцепления тремя болтами.

В процессе эксплуатации накладки ведомого диска сцепления Лада Калина/Гранта ВАЗ-2190 изнашиваются. Для компенсации этого износа в привод встроен механизм автоматической регулировки длины троса.

По мере износа накладок рычаг вилки, поворачиваясь, натягивает трос. При этом сжимается пружина, расположенная во втулке механизма регулировки и поджимающая фиксаторы зубчатого наконечника троса.

Фиксаторы освобождают наконечник, в результате чего он свободно вытягивается из поводка троса, компенсируя износ накладок диска. При нажатии педали сцепления верхний поводок смещается вверх.

При этом фиксаторы обжимают зубчатый наконечник троса, не давая ему выдвигаться из корпуса механизма регулировки.

Рис.21. Сцепление Лада Гранта/Калина

1 — направляющая втулка выжимного подшипника; 2 — первичный вал коробки передач; 3 — поводок троса; 4 — вилка выключения сцепления; 5 — втулка оси вилки; 6 — нажимной диск в сборе (корзина); 7 — ведомый диск; 8 — маховик; 9 педаль; 10 механизм автоматической регулировки длинны троса; 13 — муфта (выжимной подшипник); 15 — кронштейн установленный на картере коробки передач; 14 — нижний наконечник оболочки троса; А — расстояние смещения наводка, проверяемое при установке троса (27 мм)

Всегда ли проблемы с работой КПП связаны с неотрегулированным сцеплением

Не всегда проблемы механической трансмиссии сигнализируют о сцеплении, которое нужно регулировать. Если кажется, что виновато сцепление, посмотрите список выше. Также рассмотрим другие проблемы с механической коробкой. Частыми неисправностями являются:

• Шум КПП. На нейтрали такое случается при уменьшении или загрязнении масла в коробке, износе подшипников. На передаче проблема может быть в синхронизаторе, слизанных зубьях и убитых подшипниках. При переключении передач дело может быть как раз в неотрегулированном сцеплении, подшипниках, синхронизаторе, нарушении соосности картера сцепления и коленвала, а также в деформированных вилках сцепления и коробки.
• Вибрации. Характерно для ДВС с нарушенным режимом работы на нейтрали либо при разрушении креплений (в том числе самовыкручивание болтов).
• Вытекающее масло. Причина чаще всего в сальниках, уплотнительных прокладках, превышении уровня масла либо деформации самой трансмиссии.
• Передача переключается с трудом или не переключается вовсе. Проблема тут тоже может быть в сцеплении, а также в других факторах – загрязнении, недостатке масла, износе муфт, пружин, шестерни.
• Передача сама по себе выключается. Причин много – синхронизаторы, желобки, пружины, самопроизвольное откручивание болтов и другие.

Тросовая коробка передач

Если вы подозреваете сцепление, тщательнее изучите проблему. Далеко не факт, что именно оно виновато.

Как долго проживет коробка передач, напрямую зависит от того, как вы эксплуатируете автомобиль. А от срока службы КПП зависит комфорт, безопасность и управляемость вашей машины.

Если не хотите производить ремонт КПП «Лада Гранта», выполняйте ряд несложных рекомендаций:

• На МКПП одним из главных факторов эксплуатации является переключение передач с полностью выжатой педалью сцепления. Нельзя переключать передачи, когда оно не полностью выключено. Это приводит к ускоренному слизыванию зубьев шестерен. Передачу нужно выбирать соответствующую вашей скорости. Лучше всего передвигаться на четвертой передаче – она прямая и задействует минимум шестерен. Соответственно, их износ уменьшается. Диапазон скорости – 70-100 км/ч.
• Зимой не стоит оставлять машину на длительное время на передаче. Это небезопасно и портит трансмиссию. После того, как вы запустите двигатель, даже если машина будет стоять на нейтрали, она может дернуться.
• Влияет и смазка всех узлов. Периодически проверяйте корпус КПП на предмет подтеков масла. Обычно они появляются рядом с маслозаливной горловиной. Меняйте масло вовремя. Примерный срок замены 50-70 тысяч километров. Не смешивайте масла разных марок, поскольку из-за этого возможен повышенный износ всех трущихся частей.

Рекомендации довольно простые в выполнении. Ремонтировать тросиковую КПП на «Лада Гранта» непросто и недешево, поэтому придерживайтесь их.
