Как определить поломку выжимного подшипника причины и признаки неисправности

Устройство выжимного подшипника

Эффективность сцепления существенно снижается без выжимного подшипника, который, отвечая за отключение и своевременное включение сцепления, принимает на себя большую нагрузку. При нажатии на соответствующую педаль подшипник давит на лепестки корзины сцепления. Расположена деталь на самой оси вращения.

Устройство выжимного подшипника сцепления

Если рассматривать основные типы подшипников, то их немного: механический и гидравлический.

1. Механический или роликовый. Считается более дешевым и простым в конструкции.
2. Гидравлический. Срабатывание происходит за счет гидросистемы, поэтому водителю не нужно прилагать много усилий.

Как выглядит выжимной подшипник Но принцип действия выжимного подшипника не зависит от вида. Работа механизма остается неизменной:

• к маховику прижимается ведомый диск сцепления, обеспечивая тем самым надежный контакт деталей;
• на ведущий диск давит специальная диафрагменная пружина;
• внутренние лепестки пружины прижимается механическим или гидравлическим подшипником;
• инициация движения выжимного осуществляется за счет вилки сцепления. Это и приводит к разъединению дисков (ведомого и ведущего).

Виды выжимных подшипников Выжимной подшипник, как и все элементы сцепления, постепенно изнашивается, поэтому рано или поздно его приходится менять. Если проигнорировать плановую замену, то водитель рискует столкнуться с признаками вышедшего из строя подшипника. А это может привести к более серьезным поломкам.

Гидравлический выжимной подшипник

Виды подшипников

Существует два основных вида подшипников, применяемых в системах сцепления механических коробок.

Механические

Механические муфты встречаются на автомобилях советского производства. Некоторые современные образцы, например Приора, также снабжены классической системой. Она неприхотлива, простая в конструкции.

Механизм состоит из:

1. педали в салоне;
2. металлического троса в защитной оплетке;
3. вилки;
4. выжимной муфты.

Когда узел включен, деталь не участвует в работе коробки. При нажатии педали натягивается тросик, который двигает вилку. Происходит смещение муфты навстречу лепесткам диафрагменной пружины. Диск выходит из контакта с маховиком.

Механические системы постепенно уступают свое место другим и встречаются реже. Причина – низкое КПД, из-за которого нужно оказывать большое усилие на педаль.

Гидравлические

1. главный цилиндр;
2. трубопровод;
3. бачок для жидкости;
4. магистраль;
5. рабочий гидравлический цилиндр.

При нажатии на педаль происходит увеличение давления контура. Жидкость переходит из бачка главного цилиндра в рабочий, который перемещает муфту к лепесткам корзины. Происходит выключение сцепления.

Гидравлика имеет больший КПД, чем механика. Вязкость жидкости способствует плавности отключения КПП. Педаль легкая, не вызывает дискомфорта.

Недостаток системы заключается в сложности конструкции. При большом пробеге возможно проникновение воздуха в гидравлическую систему. Разгерметизация контура вызывает провал педали, сцепление перестает работать.

Комбинированные

Комбинированные узлы включают элементы механического и гидравлического привода. Систему можно встретить в классических моделях ВАЗа. Объединяет преимущества двух видов в одном устройстве.

При нажатии педали сцепления задействуется гидравлическая система. В контуре образуется повышенное давление, выполняющее механическую работу. Но жидкость не толкает выжимную муфту. Шток рабочего цилиндра двигает вилку, которая перемещает деталь по поверхности ведущего вала.

Далее принцип действия одинаковый с механической системой. Обойма нажимает лепестки диафрагмы, ведомый диск выходит из контакта, трансмиссия отключается от двигателя.

Возможные причины поломки

Нагрузки на выжимной подшипник возникают во время выключения сцепления. Чем больше обороты двигателя в момент переключения передачи, тем напряженнее режим его работы. Наиболее распространенными причинами выхода из строя детали являются:

1. Длительное удержание педали сцепления в нажатом положении. Высокая скорость вращения и большие осевые усилия от диафрагменной пружины приводят к быстрому износу элементов устройства.
2. Резкие включения и отключения сцепления. Характерны при агрессивном стиле вождения. На подшипнике возникают мгновенные неравномерные нагрузки, которые могут привести к выходу из строя не только вращающейся детали и нажимной вилки, но и элементов сцепления.
3. Некачественная регулировка хода педали или тросика. Подшипник находится в постоянном контакте с поверхностью пружины. От постоянного вращения происходит нагрев элементов качения, что приводит к быстрому износу.

Разрушение детали может произойти из-за установки изделия низкого качества или отсутствия консистентной смазки в полости выжимной муфты.

Все признаки неисправности сцепления.

Внимание, все варианты приведены в порядке снижения их вероятности от наиболее вероятных к более редким. Это самая честная неисправность

Происходит она при повреждении привода сцепления

Это самая честная неисправность. Происходит она при повреждении привода сцепления.

— порвался трос сцепления/повредился гидропривод (ремонтируется заменой и регулировкой).

— протерлась вилка сцепления и оделась на шарнир (ремонтируется заменой или наваркой и регулировкой).

Запах паленых накладок.

Это очень неприятный и специфический запах. Его невозможно ни с чем спутать.

Он возникает, как правило, при трогании с места, при попытке ускориться на большой скорости и при движении на подъем. Причина кроется в запредельном износе ведомого диска сцепления. Т.е. от его фрикционных накладок ничего не осталось. Выглядит это примерно вот так:

Если у вас автомобиль очень очень старый, или китайский, возможен вариант износа пружин в корзине сцепления, но я ни разу не встречал это на практике.

Ездить с этой неисправностью долго нельзя, так как при проскальзывании быстро изнашивается корзина и маховик.

Решение только одно — замена ведомого диска сцепления. Одновременно с этим, желательно заменить выжимной подшипник. Так как они служат примерно одинаково, стоит он не дорого, а его замена требует снятия коробки передач.

Причины ровно те же что и в предыдущем случае — износ фрикционных накладок ведомого диска.

Просто при движении на скорости моторный отсек и днище отлично продуваются и запах почувствовать, возможно не всегда.

Иногда причиной такой неисправности сцепления бывает замасливание сцепления, но это бывает крайне редко.

При нажатии на педаль сцепления слышен гул, шум или скрежет.

Причина, в большинстве случаев, кроется в износе выжимного подшипника. В зависимости от конструкции, его меняют или набивают смазкой (в основном на старых машинах).

С этой неисправностью можно ездить довольно долго, просто это не сильно комфортно в плане акустики

Также важно понимать, есть вероятность, что подшипник полностью заклинит

Гарантированное решение проблемы — замена выжимного подшипника.

Временное решение проблемы, например, для продажи автомобиля — сварить подшипник в тугоплавкой смазке.

Важно понимать, что работа по снятию и установке коробки передач стоит в разы дороже замены выжимного подшипника. Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления

Если при нажатии сцепления вы слышите противный «высокий» писк — у вас полностью заклинил выжимной подшипник и его срочно надо менять, если этого не сделать, вы замените ещё и корзину сцепления.

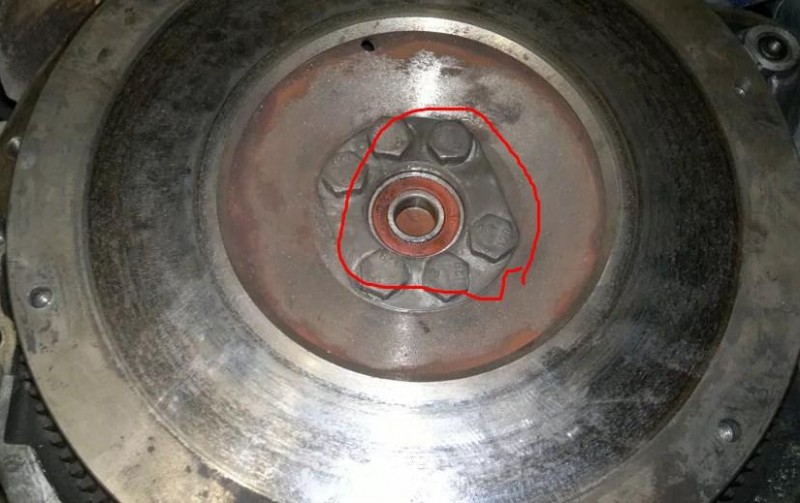

Если писк и скрежет тихие, есть вероятность что развалился подшипник в маховике. Но в моей практике, только один раз в нем была проблема. Обычно его меняют при снятии корзины сцепления или при капитальном ремонте двигателя. Он, по большому счету, нужен для лучшей сохранности подшипников первичного вала коробки передач его сальника и увеличения срока службы диска сцепления.

Вибрации при трогании с места и/или при переключении скоростей.

Как правило, причина вибрации кроется в ведомом диске сцепления. Обычно у него ломаются или изнашиваются демпферные пружины:

Или частично разрушаются фрикционные накладки:

Бывает, что трескается сама корзина сцепления:

Если автомобиль оборудован двухмассовым маховиком, проблема может быть и с ним.

Самый маловероятный вариант — неверно настроены лапки выжима сцепления. Вероятность этого крайне низкая, так как лапчатые корзины сцепления не устанавливают на автомобили уже лет 25-30 (исключение УАЗ).

Точно определить неисправность поможет только снятие коробки передач и разборка сцепления.

Передачи переключаются с большим усилием, при их переключении слышен скрежет.

Эти симптомы говорят о неполном выключении сцепления. Т.е. диски сцепления разводятся не до конца, и ведомый диск продолжает вращаться.

Причиной этому может быть:

• воздух в гидроприводе сцепления (необходимо прокачать систему и устранить причины попадания воздуха).
• деформация или запредельный износ вилки сцепления (устранить можно только заменой, править вилку бесполезно).
• неверная регулировка сцепления ( отрегулировать в соответствии с инструкцией).
• выплавление выжимного подшипника из пластикового кожуха, особенно часто с этим сталкиваются владельцы Шевроле нивы. ( Решение проблемы — замена выжимного подшипника).

Я надеюсь, что статья была вам полезна. Если вы нашли неточность, хотите дополнить статью или у вас остались вопросы — пишите комментарии.

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Возможные неисправности их признаки и диагностика

Для диагностики не требуется специального оборудования. Симптомы красноречивы, их сложно спутать с другими элементами. Достаточно самостоятельно прислушаться к автомобилю нажимая педаль.

Признаки неисправности выжимного подшипника:

• свист, хруст, локализующийся в районе педали;
• характерный стук привода на заведенном двигателе;
• толчки при нажатии, клин педали;
• трудное переключение передач, иногда сопровождается посторонними звуками.

Как проверить выжимной подшипник:

• завести двигатель, включить нейтральную передачу;
• нажать сцепление, прислушаться к посторонним шумам;
• включить передачу, плавно отпускать педаль.

Возникновение хотя бы одного описанного симптома указывает на необходимость замены подшипника. Оттягивание процедуры грозит полным его разрушением.

Как проверить выжимной на автомобиле:

Признаки неисправности выжимного подшипника:

При диагностике помните об особенности ВП:

Стук нажатой педали не всегда говорит о неисправности. В холодную пору это нормальное явление. Ролики (шарики) изготавливаются из стали, не имеющей большого линейного расширения. Обойма отлита из металла, подвергнутого термическому воздействию. Эта разность может вызывать появление зазора, допустимого для эксплуатации.

Как заменить выжимной подшипник

Горячие темы журнала ЗА РУЛЕМ:

Операции по замене разных видов выжимных устройств имеют схожие технологические шаги. Рассмотрим механический и гидравлическую конструкции на конкретных примерах.

Механический тип сцепления. Пошаговая инструкция

Для наглядности возьмем автомобиль ВАЗ 2114. Перед началом разборки обеспечьте достаточное освещение КПП. Подготовьте рабочее место, инструменты.

Операцию по снятию коробки передач рекомендуется выполнять на яме. Таким образом, обеспечивается полный доступ к КПП. Не лишней станет помощь напарника.

Фото-отчёт снятия КПП:

После снятие трансмиссии с транспортного средства, можно переходить к замене запчасти:

1. Внимательно осмотрите внутреннюю часть колокола. Убедитесь в целостности крепления вилки. Если есть признаки ее повреждения, замените.
2. Найдите край пружины, фиксирующей муфту. Подденьте отверткой и снимите подшипник.
3. Очистите шлицы вала от старой смазки и грязи.
4. Приступаем к замене детали. Смазать посадочные поверхности и вал КПП. Используйте смазку ШРУС.
5. Надеваем новую деталь на вал. Устанавливаем фиксирующую пружину.
6. Проверяем ход муфты по оси. Он должен быть без заеданий.
7. Проверяем вращение роликов (шариков). В процессе не должно быть перекатов, подклинивания и других дефектов.

На этом замена завершена. Коробку передач можно ставит в обратной последовательности.

Обязательно проверьте состояние ведущего, ведомого дисков сцепления, корзины.

Фото-отчёт замены ВП

Гидравлический тип сцепления. Пошаговая инструкция

В качестве примера рассмотрим автомобиль Ford Focus 2. Подготовительный этап заключаются в снятии коробки передач с двигателя.

Болты крепления коробки различаются по длине. Обязательно промаркируйте их перед откручиванием.

Фото-отчёт снятия КПП:

Замена выжимного подшипника выполняется по следующему плану:

1. Осматриваем внутреннюю часть защитного кожуха. Масло, грязь, продукты износа фрикционных накладок удаляем и очищаем пространство.
2. Откручиваем болты крепления корпуса запчасти. Снимаем элемент с вала КП.
3. Очищаем посадочную поверхность от следов масла и грязи.
4. Устанавливаем новую деталь на вал. Закручиваем болты корпуса гидромуфты.
5. Проверяем правильность вывода переходника патрубок-штуцер.
6. Устанавливаем трансмиссию на автомобиль согласно инструкции.

По окончанию необходимо прокачать систему гидравлического привода для удаления воздуха. Операцию рекомендуется проводить с напарником. После каждого глубокого нажатия педали, отверните выпускной штуцер и выпустите воздух. Процедуру повторить несколько раз.

Внимательно осмотрите жидкость внутри бачка сцепления. Она не должна быть мутной, грязной. В противном случае удалите ее шприцом, залейте новую и прокачайте систему.

Фото-отчёт замены ВП

Принцип работы

Выжимной подшипник бывает нажимного действия либо оттягивающего. Он выполняет включение и отключение механизма. Корзина сцепления соединена с диском. Сегодня производится два вида этих подшипников:

• Роликовый;
• Гидравлический.

Сцепление используется для плавного разъединения двигателя с трансмиссией в момент переключения передач. Такой подход предохраняет элементы трансмиссии от излишних перегрузок и возникновения неисправности.

Одна сторона выжимного подшипника выполнена по типу круглой нажимной площадки, соизмеримой с диаметром выжимных пружин, размещенных по центру детали, называемой корзина сцепления.

Роликовый

Выжимной подшипник размещается на выступающем из КПП первичном вале, но крепится он к защитному кожуху вала и приводит в движение вилку привода ( коромысло). Последняя давит на нажимную оправку, оснащенную специальными выступами. Ступица свободно перемещается то первичному валу. Демпферные пружины, находящиеся внутри погашают крутильные колебания, они обеспечивают плавное включение.

Нажимной диск с диафрагменной пружиной и корпусом образуют блок, который называется корзина сцепления. Для создания требуемого усилия на нажимной диск давит диафрагменная пружина. Внутри она выполнена, как металлические лепестки, на которые действует выжимной подшипник. Он размещается на оси вращения в качестве передаточного устройства, связывающего привод со сцеплением. Вилка ( коромысло) предназначена для перемещения муфты выключения с подшипником.

Гидравлический

Профилактика поломки подшипника. Как увеличить срок службы

Правильная работа с педалью сцепления позволит сохранить не только выжимной узел, но и продлит срок службы всему устройству.

• Совет 1: Не практикуйте ненужных резких стартов машины с места. В этот момент возникают огромные динамические нагрузки, способствующие поломки подшипника.
• Совет 2: Не нужно держать сцепление отключенным в пробках или на светофоре. Переведите машину в нейтрал и отпустите педаль.
• Совет 3: Не «бросайте» сцепление. По этой причине изнашивается не только подшипники, но и диск. Лишнее усилие только увеличивает негативный эффект от крутящего момента.
• Совет 4: Избегайте ситуаций с пробуксовкой машины. Для проворачивания колес требуется огромная сила, которая передается через весь механизм привода.
• Совет 5: При замене подшипника опирайтесь на выбор проверенных производителей. Таблица с рекомендуемыми фирмами представлена ниже.

“Мелкие неприятности”

Шум, скрип также указывают на неисправности сцепления. В данном случае приходит в негодность выжимной подшипник. Как и любой другой подшипник, он начинает шуметь. Но если нажать на педаль сцепления, то корзина разомкнётся и и перестанет вращаться (двигатель работает, машина стоит), соответственно и шум пропадёт. Это самая простая диагностика. В противном случае, подшипник может просто развалиться и повредить корзину.

Джокер

Осталась ещё одна деталь- вилка сцепления. Если она ломается, гнётся или трескается, то никакое сцепление не выжмется. Соответственно, поломанная вилка может иметь симптомы, схожие с другими неполадками, когда нельзя включить передачу.

Признаки неисправностей

Выжимной подшипник достаточно надежен, но все-таки он иногда ломается. Чтобы избежать полного отказа необходимо своевременно диагностировать поломку. Своевременная замена убережет вас от лишней нервотрепки при неожиданном отказе.

Первый признак это стук, появляющийся при выжимании сцепления (двигатель заведен). Это говорит о начавшемся разрушении этого элемента конструкции. Но тут есть один нюанс. Если стук наблюдает только в морозную погоду, а после прогрева двигателя исчезает, то поломки нет. Все дело в пластиковом кожухе. На морозе он несколько сжимается и обойма начинает стучать. После прогрева двигателя и коробки все возвращается в норму.

Если во время выжимания сцепления вы слышите свист со стороны педали, то скорее всего в выжимном закончилась смазка. Следует снять его и смазать или заменить на новый. Также в очень редких случаях признаком неисправности может послужить невозможность включения передачи. Это происходит в случае полного разрушения подшипника. Что происходит крайне редко, сделана деталь из высокопрочной стали.

Как продлить срок службы сцепления

Как правило, сцепление имеет ограниченный срок службы, который зачастую на МКПП не превышает 100 тыс. км. Что касается роботизированных коробок передач, сцепление может выйти из строя намного раньше (к 60-70 тыс. км.).

Обратите внимание, приведенные выше данные актуальны в случае щадящей эксплуатации автомобиля. Под такой эксплуатацией следует понимать отсутствие резких стартов, пробуксовок и высоких нагрузок на сцепление и трансмиссию, а также предполагается, что водитель (в случае с механикой) умеет пользоваться сцеплением правильно

Признаки износа сцепления

Прежде всего, важно при остановке (например, на светофоре) переводить рычаг в нейтраль, а не удерживать выжатой педаль сцепления и педаль тормоза без выключения передачи. Игнорирование данного правила быстро выводит из строя выжимной подшипник. При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов

При этом если выжимной заклинит, это приведет к повреждениям корзины и других элементов.

Еще частые пробуксовки, разгон с высоких оборотов приводит к тому, что активно изнашивается диск сцепления (сцепление подгорает). Что касается корзины сцепления, проблемы обычно связаны с лепестками. Обычно через определенное время их эластичность и прижимная сила меняется.

Результат- сцепление не может выключиться полностью. Это приводит к тому, что водителю сложно переключать передачи, скорости включаются туго, с усилием. Также общий износ корзины сцепления становится причиной повреждений выжимного подшипника и диска сцепления.

В качестве итога добавим, что сцепление нужно отпускать плавно, не раскручивать двигатель до высоких оборотов во время старта с места, а также полностью отпускать педаль сцепления во время езды. Тягу также лучше дозировать педалью газа, а не педалью сцепления, так как часто неопытные водители практикуют прием частичного выжима сцепления (в целях ограничения величины передаваемого крутящего момента на колеса).

Признаки неисправности

О неисправности выжимного подшипника можно узнать по изменению поведения автомобиля

Нужно лишь обращать внимание на все возникающие проблемы, например, на снижение мощности двигателя или трудности при включении определенных скоростей. Ниже описаны самые распространенные признаки

Изношенный выжимной подшипник

Автомобиль не тянет

Работоспособность и эффективность коробки передач заметно снижается. Это приводит к тому, что водителю трудно быстро и правильно переключить скорость. Отсюда и другие признаки: усложняется обгон и маневры на дороге.

Снижение эффективности КПП

Трудно включаются передачи

Как правило, проблемы возникают при включении любой скорости, в том числе и задней. Появление даже незначительных затруднений говорит о скором выходе из строя подшипника. Игнорирование симптома приведет к тому, что через некоторое время невозможно будет включить ни одну передачу.

Плохо включаются передачи

Педаль сцепления стала тугой

Увеличение усилия, прилагаемого при выжимании педали сцепления, создает некий дискомфорт, с которым многим автомобилистам проще смирится, чем обращаться в сервис. Но игнорирование возникшей проблемы – это не лучшая идея. Обязательно нужно заменить выжимной подшипник.

Тугая педаль сцепления

Автомобиль буксует

Поначалу пробуксовка возникает очень редко, но со временем ее частота увеличивается и в итоге это происходит при каждом переключении скорости. Появление пробуксовки должно стать поводом для замены упорного подшипника сцепления.

Сцепление проскальзывает, буксует, скрипит

Конструкция привода муфты

В зависимости от сложности конструкции автомобиля привода выжимные подшипники по конструкции различаются на механические, гибридные, и гидравлические. При механическом, привод в действие муфты осуществляется системой механических тяг или тросов. При гидравлическом, роль тяги выполняет гидравлическая жидкость воздействуя через гидравлический цилиндр, который конструкционно совмещен в одном корпусе с выжимным подшипником.

Гибридный или комбинированный способ включает в себя систему тяг и гидравлических или пневматических цилиндров, предназначенных для уменьшения усилия нажатие на педаль. Привод для отключения муфты остается механическим посредством вилки через корпус.

Гидравлический выжимной подшипник сцепления по конструкции самый сложный, так – как у него корпус является одновременно гидравлическим цилиндром и направляющим. И хотя такая конструкция самая сложная, она является наиболее передовой и технологически оправдана. Суть работы гидравлического механизма заключается в том, что водитель, нажимая на педаль приводит в действие гидросистему, которая через распределителя и систему шлангов воздействуют непосредственно на поршень перемещая его на необходимую величину в зависимости от давления. Сам корпус гидроцилиндра остается неподвижным. Роликовый подшипник работает как нажимной узел воздействуя на лепестковые рычаги муфты. При этом наружная обойма вращается с той же скоростью, что диски и корзина, принимая на себя силу сопротивления отжимных рычагов.

Признаки неисправности выжимных приспособлений

Несмотря на небольшие размеры, функция выжимного устройства муфты играет большую роль в эксплуатации автомобиля

Ведь при его неисправности дальнейшее движение будет невозможно, поэтому на первые симптомы неисправности нужно сразу обратить самое серьезное внимание

Самый первый признак – изменение усилия нажатия педали сцепления. При его обнаружении необходимо обязательно проверить систему привода: заедание механических рычагов, привода гидроцилиндров или воздушный диафрагмы, утечек. Смазать шлицы первичного вала смазкой солидол, литол («ЛЦС-15»), по которому движется выжимная втулка. Если это не причина, возможен перекос внутренней обоймы.

Второй признак – появление скрежета шестерен при включении передач, особенно задней – появление этой неисправности говорит о нарушении синхронизации привода включения дисков муфты, либо о недостаточном зазоре разведении фрикционных дисков муфты. Однако, это может быть, из-за большого люфта соединения корпуса выжимного подшипника с вилкой. Требует немедленной замены вилки и корпуса устройства, иначе выйдет из строя весь комплект сцепления с выжимным подшипником.

Посторонний шум в районе коробки передач. И хотя любая причина постороннего стука или звука должна быть немедленно устранена, характерным звуком для выжимного узла муфты является появление шороха или визга при нажатой педали. Возможная причина недостаток смазки иди неисправность выжимного узла муфты. Причина небольшого стука зимой, может стать разница линейных расширений корпуса и обойм из-за недостатка или замерзания смазки. Поэтому, если обнаружится слабый стук зимой, то стоит некоторое время понаблюдать за ситуацией. Если при повышении температуры воздуха стук пропадает, значит причина всему смазка. Есть стук остается и в теплое время – это веская причина разобраться в причинах ее появления. Если характер шума не меняется при не нажатой педали в нейтральном положении рычага КПП, то причина, скорее всего, в неисправности первичного вала коробки передач.

Заключение

Итак, мы выяснили, какие имеет выжимной подшипник сцепления признаки неисправности. Как видите, основной симптом – это посторонние звуки в районе коробки и сцепления, а также сложности при переключении передач. Кстати, проверяется этот элемент просто – достаточно взяться одной рукой за его основание, а второй вращать его по оси. Если вы производите замену диска или корзины, не поленитесь сделать такую диагностику. Ведь возможно, через пару сотен километров вам заново придется снимать все навесное либо ехать в сервис, где с вас запросят немалую сумму.

Поломка сцепления – одна из неприятностей, которая может подстерегать водителя в дороге. Обычно при этом автомобиль просто прекращает свое движение, притом, что мотор нормально работает. Не всегда такая поломка происходит внезапно, часто пред этим можно наблюдать некоторые признаки скорой поломки.

Признаки неисправности сцепления

Вообще же, основными признаками неисправности сцепления считаются пробуксовка сцепления и неполное его выключение.

При неполном выключении (педаль нажата) наблюдается затрудненное включение передач при работающем двигателе, шумы и треск при переключении передач, большой свободный ход педали сцепления. При «пробуксовке» сцепления (педаль отпущена) может ощущаться запах гари в салоне от горения накладок диска сцепления, ухудшится динамика автомобиля, мотор может перегреваться, .

Хорошо, если подобные признаки неисправности сцепления водитель заметит вовремя, в таком случае можно добраться до автосервиса даже без посторонней помощи, нужно просто ехать медленно, не газовать и аккуратно переключать передачи, желательно применяя так называемый «двойной выжим сцепления» и «перегазовку» при переключении.

При этом для переключения на высшую передачу, выжимается педаль сцепления, рычаг КПП задерживается в нейтральном положении, педаль сцепления отпускается, потом снова нажимается, после чего включается соответствующая передача.

Для переключения с высшей передачи на низшую, рычаг КПП также задерживается в нейтральном положении, отпускается педаль сцепления и немного нажимается педаль газа, после чего сцепление опять выжимается, и включается нужная передача. Освоив такое переключение передач, можно не только снизить нагрузку на детали сцепления, но и заметно продлить «жизнь» коробке передач.

Причины и основные неисправности сцепления

Чаще всего, причиной поломки сцепления является неправильная эксплуатация автомобиля. Например, если машина «села» в снегу, а вы продолжаете усилено газовать или вы очень любите трогаться с пробуксовкой – все это сокращает срок службы сцепления.

Кроме самого диска сцепления, может «полететь» и выжимной подшипник – он служит для плавного включения и выключения сцепления. Обычно, перед «смертью» выжимного подшипника можно услышать характерный визг – это верный признак того, что подшипник нужно менять.

В принципе, при внезапной поломке выжимного подшипника, можно продолжать движение, правда, при этом пользоваться сцеплением не получится, ведь оно будет постоянно включенным. По этой причине трогаться с места придется либо с буксира, либо, включив стартер и первую передачу (при этом машина сразу же начнет двигаться, а потом заведется), конечно, если хватит «сил».

Как только машина заведется и наберет скорость на первой передаче, сбросьте газ, сразу же включите вторую передачу, и таким же образом переключайтесь на третью. При переключении главное ловить нужный момент, когда скорость вращения вала КПП и мотора совпадут, иначе при переключении будет слышен хруст.

Конечно, прибегать к такому методу нужно лишь в крайнем случае и если нет возможности доставить машину на сервис другим, более щадящим для неё способом.

Кстати, при замене выжимного подшипника, на СТО вам могут посоветовать заменить также и диск сцепления. На самом деле, это не всегда нужно делать, если диск сцепления находится в нормальном состоянии.

Причиной отказа сцепления может быть также поломка в механизме его привода, например, обрыв или заедание троса привода сцепления, поломка рычажной системы, утечка из гидропривода, если сцепление гидравлическое, или другие подобные поломки в приводе.

Видео:
поломка сцепления, как добраться до автосервиса или домой своим ходом (такое иногда возможно).

Как видите, продолжить в некоторых случаях движение возможно даже при неисправном сцепление. Все эти рекомендации пригодятся для владельцев автомобиля с механической коробкой передач. Удачи!

Выжимной подшипник сцепления – это механическая часть трансмиссии автомобиля, предназначенная для отделения диска сцепления от корзины. Проще говоря, он включает и выключает сцепление.
