Признаки неисправности акпп

Основные причины неисправностей

Протечка. Одна из самых распространенных неисправностей — протечка масла. Чаще всего это происходит ввиду износа сделанных из резины уплотнителей. Выявить протечку трансмиссионной жидкости автомобилист способен и самостоятельно — достаточно визуально осмотреть транспортное средство на яме либо эстакаде. Заметив подтеки, не стоит мешкать с ремонтом, поскольку проблема может быть решена в минимальные сроки: чаще всего достаточно заменить масло и уплотнитель. Вообще, с определенной периодичностью проводить визуальный осмотр рекомендуется каждому автомобилисту: нередко это позволяет заблаговременно выявить проблему и таким образом сократить расходы на ремонт.

Рычажная кулиса. Если ваш автомобиль оснащен коробкой передач старого типа, где селектор и трансмиссия сочленены «традиционно» (механическим способом), первые подозрения должны упасть на рычажную кулису. Выход из строя кулис селектора в подавляющем большинстве ситуаций делает невозможным переключение режимов езды. «Преимущество» такой проблемы — простота ее разрешения: для исправления неполадок достаточно будет сменить рычаг и кулисы, стоимость которых сравнительно невысока

Характерный «симптом», на который стоит обратить внимание, — затрудненное изменение положение рычага коробки передач. Если селектор и вовсе не перемещается, будет невозможно выставить скорость.

Управляющий блок

В отдельных ситуациях сбои в роботе АКПП обуславливаются неисправностью управляющего блока. Например, последний подчас «ошибается» в выборе оборотов при переключении режимов езды; в отдельных случаях может даже возникнуть блокировка всей работы. Это достаточно «тяжелая» неисправность, при которой ремонт подразумевает не починку (обычно невозможную), а замену поврежденного элемента на новый. Меняют также и прилегающие шлейфы.

Гидравлический блок. Поломка гидравлического блока — одна из самых распространенных проблем. Происходит она ввиду самых разных причин; пример — неграмотная эксплуатация трансмиссии. Если вы не прогреваете машину перед выездом при достаточно низких температурах (особенно актуально в реалиях суровых российских зим), а сходу начинаете передвижение, срок службы гидравлического блока существенно сокращается. Симптоматика здесь достаточно яркая: это удары, толчки, вибрация; в отдельных случаях машина может даже «отказаться» заводиться. В случае с современными транспортными средствами, оборудованными бортовым компьютером, диагностика не потребуется: о проблеме система уведомит вас автоматически.

Гидравлический трансформатор. Характерные признаки поломки трансформатора: появление странного шелеста, вибраций, стуков; ухудшится динамика, а при смене рабочей жидкости можно будет увидеть в поддоне небольшое количество стальной стружки.

Распространённые поломки АКПП

Достаточно часто отмечается утечка трансмиссионного масла. Как результат, все подвижные элементы работают посуху, появляется повышенная температура, фрикционы и прокладки изнашиваются и пригорают, АКПП заклинивает и не подлежит восстановлению и ремонту. Чаще всего причиной такой утечки трансмиссионного масла является проблема с сальниками и уплотнительными прокладками.

Владельцу необходимо будет на регулярной основе выполнять осмотр коробки передач на предмет отсутствия подтеков масла. Лучше всего такую работу проводить после длительной стоянки или же на эстакаде и яме гаража. Раз в год в обязательном порядке при сервисе следует просить мастеров посмотреть щупом уровень масла в коробке передач, который должен находиться между минимумом и максимумом. Если отмечается утечка масла или его консистенция и качество вызывает вопросы, то необходимо выполнить полную замену трансмиссионной жидкости, что предупредит серьезные поломки автомобиля.

Часто из строя выходит блок управления АКПП, как результат, коробка передач плохо набирает обороты, может блокироваться на определённой ступени, также появляются перебои в работе автомата.Точно определить имеющиеся неисправности можно исключительно в условиях сервиса. Чаще всего специалисты рекомендуют выполнять замену такого блока управления, так как починить и восстановить его крайне сложно. К сожалению, стоимость этого автоматического управляющего блока чрезвычайно высока, соответственно цена ремонта может составить 20-30 тысяч рублей и более.

Распространённой поломкой автоматических коробок передач являются проблемы с гидротрансформатором. Этот элемент отвечает за передачу мощности и размыкание прямой связи АКПП с двигателем. При поломках гидротрансформатора появляются характерные шуршащие звуки, отмечается повышенная вибрация автомобиля, при выполнении соответствующих сервисных работ с коробкой передач в масле на специальных магнитах появляется большое количество металлической стружки. К сожалению, эта деталь неремонтопригодна и при ее поломках потребуется полная замена агрегата. В ряде мастерских могут предложить восстановление гидротрансформатора, однако качество такого ремонта будет сомнительным.

Чаще всего у автоматических коробок передач отмечаются проблемы с гидроблоком. Причин таких неисправностей может быть несколько, и в первую очередь это использование старого некачественного масла. По мере эксплуатации автомобиля гидроблок забивается отложениями, что приводит к проблемам с включением передач. Автовладелец при своевременном определении поломки может ещё восстановить этот узел, а в запущенных случаях требуется полностью менять гидроблок или всю коробку передач.

Определить неисправности гидроблока можно по характерным пинкам и толчкам при переключении ступеней. По мере ухудшения состояния соленоидов сила таких толчков неизменно увеличивается. Ремонт этого узла представляет большую сложность, поэтому в большинстве случаев требуется приобретать новый гидроблок и выполнять дорогостоящую замену агрегата. В качестве профилактики рекомендуют регулярно в полном соответствии с требованиями автопроизводителя выполнять замену трансмиссионной жидкости.Это позволит избежать загрязнения масла, гидроблок будет качественно смазываться и охлаждаться.

В редких случаях может отмечаться повреждение рычага, который отвечает за переключение режимов работы. Эксплуатировать автомобиль с такими поломками не следует, так как возможно самопроизвольное переключение режима коробки передач, что на ходу приведет к полному выходу из строя АКПП. Если появились какие-либо затруднения и сложности в движении рычага коробки передач, то следует незамедлительно доставить автомобиль в сервис, где специалисты проведут его диагностику, определят поломки и устранят их в максимально короткий срок.

Подведем итоги

Автоматическая коробка передач — это сложный узел, который полностью управляется электроникой.В процессе эксплуатации автомобиля на АКПП приходится повышенная нагрузка, поэтому часто могут отмечаться поломки этого агрегата. Чем раньше автовладелец определит неисправность, тем проще и дешевле ее устранить. К симптомам неисправностей относятся толчки и пинки при переключении ступеней, посторонний шум, сложности с включением нужного водителю режима работы. Во всех таких случаях следует обращаться в специализированный сервис, доверяя свой автомобиль лишь специалистам, которые имеют опыт работы с машинами вашей марки.

03.01.2019

Услуги

• Ремонт двигателя
  • Замена ремня, цепи ГРМ
  • Замена маслосъемных колпачков
  • Замена прокладки ГБЦ
  • Замена масла двигателя
  • Замена гидрокомпенсаторов
  • Диагностика двигателя
  • Замена двигателя
  • Замер компрессии двигателя
  • Задний сальник коленвала
  • Передний сальник коленвала
  • Головка блока цилиндров
  • Расточка блока цилиндров
  • Регулировка клапанов
  • Ремонт турбин дизельных двигателей
  • Гильзовка блока цилиндров двигателя
• Сход-развал
  • Когда делать сход-развал
  • Продольный наклон – угол кастера
  • Развал колёс
  • Схождение колес
• Ремонт АКПП
  • Замена масла в АКПП полная и частичная, с фильтром и без
  • Ремонт гидроблока АКПП
  • Частые неисправности АКПП
  • Диагностика акпп
  • Замена АКПП
  • Обслуживание АКПП
  • Эксплуатация АКПП
  • Аварийный режим АКПП
  • Ремонт гидротрансформатора
• Гидротрансформатор акпп: принцип работы, признаки неисправностей и устройство бублика в коробке автомат

  Ремонт коробок передач DSG

  • Замена сцепления DSG
  • Ремонт мехатроника S-tronic
  • Замена масла в S-tronic
• Ремонт МКПП
• Ремонт вариатора
• Карданный вал
  • Замена эластичной муфты карданного вала
  • Замена подвесного подшипника карданного вала
  • Балансировка карданного вала
  • Замена крестовины карданного вала
• Кондиционер и отопитель
  • Заправка кондиционера автомобиля
  • Диагностика кондиционера
  • Замена мотора отопителя
  • Замена радиатора печки
• Ремонт рулевого управления
  • Ремонт рулевой рейки
  • Замена жидкости ГУР
• Слесарная мастерская
  • Замена трапеции стеклоочистителя
  • Замена фар
• Подвеска
• Шиномонтаж
• Диагностика

  Диагностика авто перед покупкой

• Электрооборудование автомобиля
  • Диагностика электрики
  • Замена втягивающего реле стартера
  • Замена диодного моста
  • Замена реле зарядки аккумулятора
  • Замена стартера
• Тормозная система. Колодки, диски

  Замена тормозной жидкости

• Трансмиссия
  • Замена выжимного подшипника сцепления
  • Замена масла в мостах
  • Замена сальника первичного вала КПП
  • Замена сальника хвостовика КПП
  • Замена сальника хвостовика редуктора
  • Замена сцепления в сборе
  • Замена трансмиссионного масла МКПП
  • Замена ШРУСа
• Топливная система
  • Замена бензонасоса
  • Замена бензобака
  • Промывка инжектора на установке GX-200
• Глушители, катализаторы
  • Замена глушителя
  • Замена гофры глушителя
  • Ремонт гофры глушителя
  • Установка гофры глушителя
  • Замена катализатора
  • Удаление катализатора
  • Ремонт катализатора
  • Ремонт глушителей
  • Диагностика катализатора
  • Обманка катализатора
  • Установка пламегасителя вместо катализатора
• Стенды
• Автосервис с НДС
• Установка автосигнализации

Причины

Если признаки неисправности АКПП вам понятны, то перед тем, как разобрать способы их устранения, рассмотрим основные причины. Список основных причин поломок автоматических трансмиссий представлен ниже. Только исходя из причин можно определить, как дальше быть с автомобилем.

Планетарная передача автоматической трансмиссии в разобранном виде

Кулиса рычага

Если вы являетесь владельцем автомобиля с АКПП старого типа, в которой селектор и трансмиссия связаны непосредственно механическим образом, то знайте, что кулиса рычага часто становится виной проблем. Кулиса селектора коробки передач иногда ломается, в результате чего изменение режимов работы АКПП становится невозможным. Как показывает практика, в большинстве случаев подобные поломки решаются путем замены рычага и кулисы.

Что касается признаков, то проблемы, связанные с кулисой, проявляются затруднением перемещения рычага АКПП. В итоге селектор может и вовсе перестать двигаться, соответственно, активация того или иного режима будет невозможной. В некоторых агрегатах работы по замене кулисы можно осуществить без снятия трансмиссии.

Утечка масла

Часто на практике неисправности АКПП вызваны утечкой трансмиссионной жидкости из системы, при этом протечка в основном наблюдается из-под уплотнительных резинок. Поэтому мы рекомендуем всем автомобилистам периодически производить визуальный осмотр агрегата на яме или эстакаде. Если вы заметили какие-либо признаки утечки, то это свидетельствует о необходимости срочного ремонта. Как правило, такие проблемы решаются быстро, их устранение не вызывает труда, поскольку оно решается путем замены резинок и замене рабочей жидкости.

Блок управления

Иногда некорректная работа автоматической коробки передач может быть обусловлена проблемами в работе блока управления. В частности, этот блок может некорректно выбирать обороты для переключения режимов либо же он может и вовсе заблокировать работу агрегата. Как показывает практика, ремонт блока управления обычно мало помогает. Поэтому обычно подобные проблемы решаются исключительно заменой устройства, а также прилегающих к нему шлейфов.

Поломки гидроблока

Выход из строя гидроблока также является часто встречаемой проблемой. К примеру, при неправильной эксплуатации трансмиссии. Если автомобилист не прогревает авто в мороз перед выездом, а сразу же начинает двигаться, то гидроблок будет самым уязвимым узлом в этом случае. Подобные неисправности проявляются в виде ударов, толчков или вибраций, иногда транспортное средство может и вовсе не завестись. Если у вас современный автомобиль, то о поломке гидроблока вы сможете узнать из сообщения от бортового компьютера.

Неисправности гидротрансформатора

Как показывает практика, подобные поломки можно решить только ремонтом. Что касается стоимости, тов случае с гидротрансформатором она будет значительно ниже, чем с гидроблоком и ЭБУ. Если гидротрансформатор работает некорректно, то вы будете слышать стуки, вибрации, шелест, заметите, как ухудшилась динамика, а при замене рабочей жидкости вы заметите металлическую стружку в поддоне.

Устройство

Конструкция гидротрансформатора включает в себя всего несколько элементов:

• Насосное колесо;
• Турбинное колесо;
• Статор, он же – реактор;
• Корпус;
• Механизм блокировки;

Монтируется гидротрансформатор на маховике двигателя, но одна из составляющих его имеет жесткую связь с валом коробки передач.

Если провести аналогию этого типа передачи с обычным сцеплением фрикционного типа, то насосное колесо выполняет роль ведущего диска (жестко соединено с коленчатым валом мотора), а турбинное – ведомого (прикрепленного к валу КПП). Вот только физического контакта между этими колесами нет.

Примечательно, что даже расположение этих колес идентично фрикционному сцеплению – турбинное колесо располагается между маховиком и насосным колесом.

Все составные части гидротрансформатора заключены в герметичный корпус, заполненный специальной рабочей жидкостью — маслом ATF. За счет своей формы этот элемент трансмиссии получил народное название «бублик».

Суть работы гидротрансформатора очень проста. На колесах устройства имеются лопасти, которые перенаправляют жидкость в определенном направлении.

Вращаясь вместе с маховиком, насосное колесо создает поток жидкости и направляет его на лопасти турбины, тем самым и обеспечивается передача усилия.

Если бы конструкция включала только эти два колеса, то гидротрансформатор не отличался бы от гидромуфты, у которой вращающий момент на обеих составляющих практически одинаков.

Но в задачу гидротрансформатора входит не только передача усилия, а и его изменение.

Так, при старте необходимо обеспечить увеличение крутящего момента на ведомом колесе (при начале движения), а во время равномерного движения – исключить так называемое «проскальзывание».

Для выполнения этих функций в конструкции предусмотрены реактор и механизм блокировки.

Реактор представляет собой еще одно лопастное колесо, но значительно меньшего диаметра и располагается оно между турбиной и насосом, с последним реактор связан посредством обгонной муфты.

В задачу этого элемента входит увеличение скорости потока жидкости, что и приводит к повышению крутящего момента.

Работает реактор так: при возникновении большой разницы между основными колесами гидротрансформатора, обгонная муфта блокирует реактор, не давая ему вращаться (из-за этого еще одно название составляющей – статор).

При этом его лопасти, имеющие специальную форму, увеличивают скорость движения потока жидкости, попадающего на него после прохождения турбинного колеса, и направляют его снова на насос.

Таким образом реактор значительно повышает крутящий момент, необходимый для создания достаточного усилия при начале движения.

При равномерном движении гидротрансформатор блокируются, то есть в нем появляется жесткая связь, и делает это используемый в конструкции механизм блокировки.

Ранее в АКПП эта составляющая срабатывала только на повышенных скоростях движения. Сейчас же, используемые электронные системы управления коробкой блокируют гидротрансформатор практически на всех ступенях.

То есть, как только крутящий момент для определенной передачи подходит к требуемым параметрам, механизм срабатывает.

При смене ступени он отключается, чтобы обеспечить плавность переключения и снова включается. Тем самым исключается вероятность «проскальзывания» гидротрансформатора, что повышает его ресурс, снижает потери усилия и уменьшает потребление топлива.

Примечательно, что механизм блокировки, по сути, представляет собой фрикционное сцепление, и работает он по тому же принципу. То есть в конструкции имеется фрикционный диск, который закреплен на турбине.

В отключенном состоянии блокировочного механизма этот диск находится в отжатом состоянии. При включении же блокировки, фрикционы прижимаются к корпусу гидротрансформатора, тем самым и достигается жесткая передача крутящего момента от мотора на КПП.

В целом, если рассмотреть функционирование гидротрансформатора, то существует три режима его работы:

• Трансформация (включается, когда требуется повышение крутящего момента для создания большего усилия. В этом режиме работает реактор, обеспечивая повышение скорости движения потока);
• Гидромуфта (в этом режиме реактор не задействован и вращающий момент на ведущем и ведомом колесе практически одинаков);
• Блокировка (турбина жестко связана с корпусом для уменьшения потерь на «проскальзывание»).

Используемая для управления работой гидротрансформатора электронная система обеспечивает очень быструю смену режима его работы, подстраивая функционирование этого элемента под возникающие условия.

Типы масляных насосов

Прежде чем начать говорить о неисправностях насоса АКПП и как устранять их вручную в гараже, давайте разберем типа насосных колес. Какие насосы устанавливались на АКПП того же Мерса или Фольца.

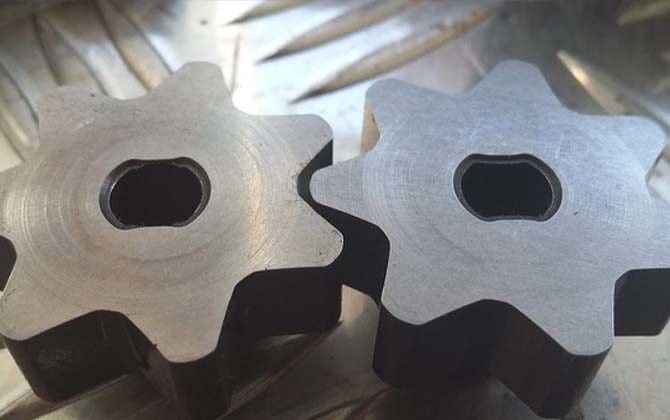

Существует два вида масляных насосов в гидротрансформаторе АКПП:

• кулачковый;
• шестеренчатые.

Например, АКПП модели 722,6, которые часто бывают в ремонте на автосервисах, от компании Mersedes Benz имеют втулку вместо подшипника. Если втулке пришел конец, то на СТО стараются заменить втулку на насос с подшипником. Конечно, насосное колесо с подшипником быстрее выводит из строя вал, но в этом случае коробка свободно может проходить 70 тысяч километров пробега.

На транспортных средствах Volkswagen установлены насосные колеса шестеренчатого типа. Используется такой вид на коробках модели 5HP19. Самые серьезной проблемой является втулка насоса АКПП. Она чаще всего страдает от перегрева на таких машинах.

Читать

Замена сальника гидротрансформатора АКПП своими руками

На Форде Фокус насос тоже относится к устройству шестеренчатого роторного типа. Он всасывает из поддона АКПП Ford масляную жидкость и передает в блок клапанов управления.

Послеремонтный монтаж АКПП

Если все поломки устранены, производим монтаж АКПП. Момент ответственный, спешка здесь неуместна. При данных работах следует придерживаться таких рекомендаций:

• При установке АКПП на свое место проверяется мембрана на торцовое биение при помощи индикаторной головки. Если такой дефект имеет место, то ее надо заменить.
• Радиатор промывается до того времени, пока бензин не станет чистым. Затем заливают литр трансмиссионного масла в ГДТ и ставят его на первичный вал. Нужно добиться надежного соединения и полной посадки. Затем нужно состыковать двигатель с коробкой по направляющим центрующим штифтам. Картеры должны примыкать полностью.
• Закручивание болтов в коробке – это следующий этап. После чего проверяется отсутствие зазоров по всей плоскости. После подключения всех магистралей проверяется правильность состыковок.
• На завершающем этапе заливают масло и проверяют работу АКПП на малых оборотах двигателя.

Ремонт и диагностика АКПП своими руками – непростая, но осуществимая задача. Выбирая автомобиль с коробкой-автоматом, начинающие автолюбители считают, что ее ремонт в домашних условиях невозможен. Это не так. Но перед тем как решиться на проведение таких ответственных работ в домашних условиях, нужно взвесить все свои возможности. Тогда вас не будут ожидать неприятные сюрпризы во время ремонта.

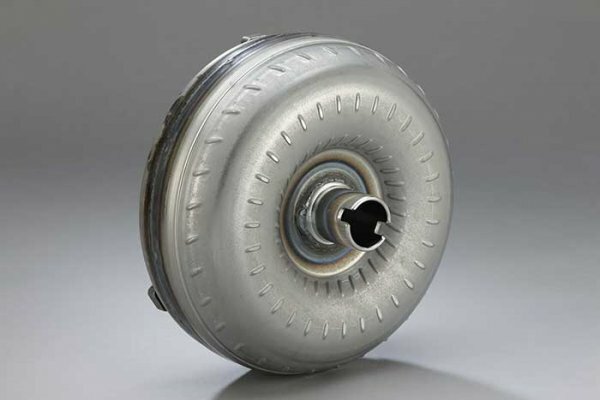

Описание конструкции гидротрансформатора

Гидротрансформатор расположен в корпусе АКПП и соединен с масляным насосом через входной вал трансмиссии. С противоположной стороны «бублик» крепится к маховику двигателя через резьбовые бобышки.

Детали гидротрансформатора АКПП находятся в герметичном кожухе, где погружены в жидкость ATF. Из-за тороидальной формы корпуса гидротрансформатора его и прозвали «бубликом». Чтобы добраться до начинки, нужно аккуратно разрезать сварной шов по экватору кожуха.

В разрезе гидротрансформатор АКПП представляет собой набор лопастных колес и муфт, установленных на одной оси:

• насосное колесо;
• турбинное колесо;
• реакторное колесо;
• обгонная муфта;
• муфта блокировки.

Насосное колесо приварено к крышке корпуса, который соединяется с коленчатым валом двигателя. Турбинное колесо конструктивно похоже на насосное и установлено напротив с небольшим зазором. Турбина жестко связана с входным валом трансмиссии.

Читать

Можно ли буксировать на автоматической коробке другую машину с АКПП и неработающим двигателем

Между насосом и турбиной стоит реактор. Он зафиксирован на муфте свободного хода, которая крепится на втулке входного вала. Муфта блокировки находится за турбиной.

На кинематической схеме изображено, как расположены основные части гидротрансформатора, и показана траектория движения потока жидкости. Конструктивно гидротрансформатор АКПП представляет собой устройство прямого хода, когда лопастные колеса заставляют жидкость циркулировать в таком порядке: насос — турбина — реактор — насос.

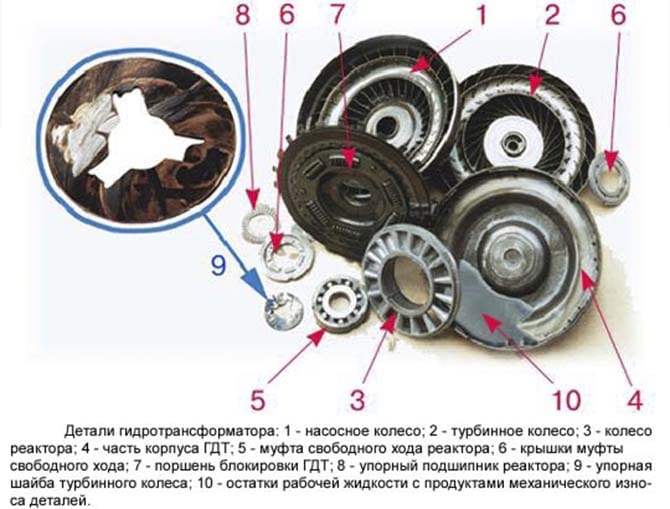

Составные части гидротрансформатора

Основу насосного и турбинного колес гидротрансформатора составляет чаша, отлитая из легкого сплава. На внутренней и наружной поверхности чаши вырезаны пазы, между которыми расположены лопатки. Лопатки изготовлены штамповкой и соединены между собой торическим диском с помощью подгибных усиков. Дополнительно лопатки на чаше застопорены кольцом.

Кривизна чаши и сложная форма лопаток рассчитаны под требование увеличить эффективность циркуляции жидкости. Таким образом, конструкция колес обеспечивает необходимую скорость и направление движения масла.

Турбинное колесо опирается на вал посредством ступицы и подшипников скольжения или качения. Подшипник воспринимает радиальные и осевые нагрузки.

Ступица насоса обычно используется для привода масляного насоса, расположенного за гидротрансформатором. Привод срабатывает при заходе торцевых шлицев ступицы в соответствующие пазы ведущей шестерни насоса.

Реактор представляет собой 2 металлических кольца разных диаметров. Между кольцами приварены лопасти под заданным углом наклона. Окно лопатки реактора со стороны турбины шире, чем со стороны насоса. Это решение позволяет создавать необходимое давление жидкости.

Все рабочие механизмы размещенные в корпусе бублика

Реактор установлен на муфте свободного хода роликового типа. Муфта состоит из внешней и внутренней обоймы, между которыми находятся ролики и стопорные элементы. Внутренняя обойма зафиксирована на валу, а внешняя соединена с реактором. Когда ролики свободно перекатываются — обоймы вращаются независимо. При стопорении роликов пружинами обоймы сцепляются и могут двигаться только в направлении вала. Обгонная муфта обладает высокой нагрузочной способностью и износостойкостью

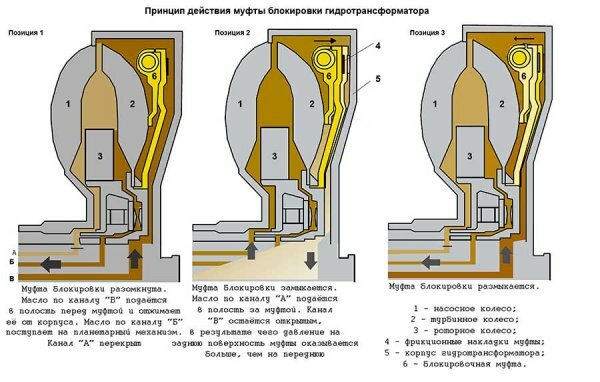

Для увеличения КПД и экономичности «бублика» в АКПП в конструкцию введена муфта блокировки. В ее состав входят: корпус, поршень с фрикционным диском и ступица. Корпус выполнен в виде диска с пазами, в которых установлены пружины. Они выполняют роль демпфера крутильных колебаний. Поршень представляет собой круглую металлическую плиту с приклеенным фрикционным диском со стороны корпуса ГДТ.

В автоматах с 6 ступенями муфта блокировки гидротрансформатора может работать в трех состояниях: разомкнутом, с проскальзыванием и замкнутом. Режим зависит от включенной передачи, нагрузки двигателя и скорости автомобиля. Обычно при разгоне блокировка сначала работает с регулируемым проскальзыванием, а потом замыкается.
