Для чего нужна обгонная муфта генератора и как она работает?

Замена своими руками

Для обеспечения заявленного производителем эксплуатационного ресурса обгонная муфта комплектуется защитной крышкой. Если владелец/сотрудник сервиса забыл ее поставить или она слетела в процессе использования, проникающая внутрь обойм грязь/пыли может заклинить ролики.

Инструмент

Справится с откручиванием заклиневшей муфты обгонной поможет специальная головка. Цена вопроса 170 – 500 рублей, существует несколько вариантов оснастки:

• c зубьями на конце в средней части и присоединительным квадратом 1/2» для VW, Skoda, Mercedes, Ford, BMW, Audi и неоторых других авто
• шестигранником на 17 и головкой присоединительной на 10 для Toyota и некоторых других азиатских и шестигранник для муфты генератора машин концерна VAG

Сервисные ключи позволяют демонтировать муфту, не снимая генератор с посадочных мест.

Рис. 9 Набор головок для демонтажа обгонных муфт любого производителя

Диагностика

Неправильная работа обгонной муфты генератора определяется «на слух» и механическим способом:

• свист, дребезг в салоне извещают о плохом натяжении, перекосе или изношенных посадочных поверхностях («ручьях») шкива
• если заклинить отверткой крыльчатку принудительного воздушного охлаждения генератора, муфта должна прокручиваться в обратную сторону свободно, в рабочем положении на некоторую часть поворота, пока ролики не поднимутся вверх для синхронизации оборотов вала и шкива

При заклинивании обойм муфты следует немедленно заменить расходник новым изделием.

Демонтаж

Даже при внешнем осмотре муфты после снятия защитной крышки становится понятно, зачем необходимо использовать специальный сервисный ключ. Вместо обычного крепежного болта здесь применена зубчатая поверхность, для которой требуется инструмент с ответными шлицами.

Рис. 10 Демонтаж муфты

Оснастка вставляется внутрь муфты, зубья зацепляются, деталь откручивается рожковым ключом или накидной головкой с храповиком.

Установка обгонной муфты

После демонтажа заклинившей муфты обгонной новая деталь устанавливается алогичным способом. Основными нюансами операции замены являются:

• усилие затяжки 70 – 90 Нм
• установка защитной крышки, предохраняющей от попадания в обоймы пыли и грязи

Рис. 11 Установка новой муфты

Рис. 12 Защитная крышка муфты

Если в авто эксплуатировался генератор без обгонной муфты, достаточно подобрать модификацию детали с аналогичными посадочными поверхностями для вала и ремня. Эти диаметры должны совпадать полностью.

https://youtube.com/watch?v=ZdJesWSAdXI

Таким образом, даже у специалистов нет единого мнения по поводу целесообразности эксплуатации муфты обгонной вместо традиционного шкива. Окупаемость этого дорогостоящего изделия под сомнением при бюджетной цене ремней и шкивов без двух обойм с роликами внутри. Но основное предназначение – сглаживание моментов инерции на валу, обгонная муфта выполняет в полном объеме без нареканий.

Распространённые неисправности

По конструкции муфта генератора в некоторой степени напоминает подшипник качения, поэтому при возникновении неисправности ее может заклинить. Это приводит к тому, что ременная передача начинает ускоренно изнашиваться, так как моменты инерции больше не компенсируются. В конечном итоге ремень генератора порвется, а натяжитель износится – все эти детали придётся менять.

Для своевременного обнаружения неисправностей муфты надо знать их «симптомы». Наиболее характерными являются следующие признаки:

• появляется дребезг в салоне (опытный водитель не сможет его спутать ни с чем);
• при медленном движении автомобиль начинает вибрировать;
• ремень начинает как бы подпрыгивать;
• при включённом моторе слышен характерный свист;
• натяжитель начинает щелкать.

Если появляется хотя бы одни из этих признаков, нужно немедленно обращаться на СТО. Мастеру придется провести диагностику всего узла. Если в ходе диагностических процедур будет выявлено, что муфта вышла из строя, ее придется менять – такие узлы ремонту не подлежат.

Есть еще одна типичная неисправность, правда, она менее распространена — муфта начинает крутиться во все стороны. В этом случае при вращении якорь никак не связывается с обоймой. Диагностировать такую неисправность труднее — обязательно придется снимать генератор. Вероятная причина – недозаряд аккумулятора.

Виды поломок и их причины

Обычно обгонная муфта выходит из строя при следующих обстоятельствах:

• неисправность шкива;
• износ внутренней пружины;
• порвался ремень генератора;
• пробег более 100 тыс. км;
• неисправность обгонного механизма.

Показатели поломки

Признаки неисправности обгонной муфты генератора:

• во время работы со стороны генератора доносятся неестественные шумы;
• полное прекращение работы генератора;
• при работе кондиционера или при медленном движении машины возникает ощутимая вибрация;
• свист ремня на высоких оборотах;
• короткий треск при запуске или остановке двигателя.

Выявление дефектов

Для диагностики работы узла следует раскрутить двигатель до 4 тыс. оборотов. Затем надо включить зажигание. Необходимо прислушаться к остаточному звуку. Если он напоминает звук остановки турбины, то муфта генератора работает исправно. Если такового нет, то механизм требует замены.

Муфту можно проверить и в демонтированном состоянии, для этого надо сделать следующее:

• зажать пальцами внутреннее кольцо;
• внешнее кольцо повернуть в направления вращения ремня;
• при движении внешней обоймы муфта вышла из строя и её надо менять.

Можно проделать такой же эксперимент. Но вращать внешнюю обойму необходимо в противоположную сторону. В этом случае она, наоборот, должна вращаться. Если же этого не происходит, то деталь вышла из строя.

Визуальная и аудиальная диагностика без демонтажа

1. Включаем двигатель в холостой режим — при активном движении натяжителя ременной передачи муфта неисправна.
2. Разгоняем двигатель до 2 тыс. оборотов и отключаем. Жужжащий или свистящий звук – признак неисправности подшипников механизма. Звук треска – свидетельство износа муфты.

Методы диагностики демонтированной муфты

После того, как методы визуальной диагностики показали наличие неисправности, демонтируем муфту. При ближайшем рассмотрении нужно заблокировать внутреннюю обойму, а внешнее кольцо – прокрутить по ходу его естественного движения при работе в системе или в обратном направлении.

Если внутренняя обойма движется – муфта изношена. Если внешнее кольцо не крутится в направлении, обратном движению ремня генератора – шкив неисправен.

Обгонно-реверсивные механизмы свободного движения при проверке должны пружинить, если внешнему кольцу задано направление прямого вращения привода, и свободно вращаться в обратном направлении. При нарушении хода муфта подлежит замене.

Выбор нового механизма

Выбор новой обгонной муфты ничем не отличается от подбора другой автозапчасти. Надежней всего обратиться за консультацией в магазин автомобильных запчастей. Продавцу достаточно назвать модель авто и год выпуска. Также поиск обгонных муфт для конкретных генераторов можно производить по каталожному номеру или маркировке на самом изделии (если таковая имеется).

Если автомобилист точно уверен, что автомобиль полностью соответствует заводской комплектации, то подбор нового механизма можно выполнить по ВИН-коду (о том, где искать этот код, и какую информацию об автомобиле он содержит, читайте отдельно).

Многие автомобилисты отдают предпочтение оригинальным автозапчастям, но во многих случаях это не всегда означает, что деталь будет иметь наилучшее качество, а вот цена всегда будет высокой. То же касается и обгонных муфт. Оригинальные варианты для заводской комплектации производит не так уж много компаний. Многие из них поставляют свою продукцию и на вторичный рынок. Достойные внимания бюджетные аналоги оригиналов обгонных муфт предлагают такие бренды, как:

• Французский Valeo;
• Немецкий INA и LUK;
• Американский Gates.

Еще дешевле, но менее качественную продукцию предлагают такие компании:

• Бразильская ZEN;
• Японская Lynxauto, хотя под этим брендом продается продукция, изготавливаемая в других странах;
• Американская WAI;
• Нидерландская Nipparts;
• Итальянская ERA.

Во время покупки детали важно внимательно посмотреть на изделие. Любые механические повреждения или визуальные дефекты недопустимы, так как данная запчасть должна иметь идеальную геометрию

Производители инерционных шкивов

Кроме оригинальных запчастей наиболее распространенными считаются муфты INA и Ruville, качество деталей данных фирм вполне приемлемое. в создании обгонных муфт, впервые инновационное решение она представила миру в 1995 году. Кроме этих производителей запасные части также выпускают:

В зависимости от завода-изготовителя и модели авто стоимость инерционного шкива может колебаться в пределах от 1300 до 9000 рублей. Кстати, ОМГ разработаны и для автомобилей АвтоВАЗ – муфты для ВАЗ-2110 производятся под брендом Eldix, цена запчасти в 2017 году – примерно 1700 рублей, в комплекте с обгонным механизмом поставляется заглушка.

Новички сейчас уже не знают, какими были генераторы (лет так 20 – 30 назад) их шкивы и ремни, которые заставляли их работать. А вот я это запомнил очень хорошо. Бывало какой-нибудь «жигуленок» пройдет 15 – 20 тысяч и все рвется, нужно менять (а лучше это делать заранее). Вроде натянул, «провисаний» нет, масло и «тормозуха» не сочится, но не ходит больше, «хоть ты тресни»! Но оказалось все банально и просто, проскальзывания проявляются постоянно – так работает двигатель. Работа его не линейна, также ложку дегтя добавляет инерционность самой генерируемой системы. Но ведь на современных машинах этот элемент может ходить очень долго, не редко до 100 000 километров – как такого добились? Все просто дело тут в хитрой муфте, которая получила название «обгонная». Именно она продлила сроки службы в разы. Поэтому знать, как она работает и для чего нужна очень полезно …

Конечно, и сами материалы с тех времен обновились, да и ремни стали совсем другие, они сейчас широкие называются поликлиновые (можно еще слышать ручейковые), но про это будет отдельный материал, просто хочу заметить, что даже такой технически совершенный тип не проходил бы 30000 км, хотя и обогнал бы старые «одноклиновые» модификации.

Снятие и замена обгонной муфты генератора

Несмотря на то, что внешне обычный генераторный узел с усовершенствованным мало чем отличаются, методика их демонтажа несколько иная. В некоторых моделях механизм свободного хода снять крайне тяжело в силу того, что между кузовом автомобиля и самим генератором настолько маленькое расстояние, что ключом попросту невозможно подобраться. Нередки случаи проблем с крепежными элементами, часто даже WD-40 не помогает. Для решения подобного рода задач профессиональные автомеханики рекомендуют пользоваться спецключом, состоящим из двух съёмных частей.

Замена механизма на SsangYong Kyron 2.0

Для демонтажа обгонной муфты на внедорожнике SsangYong Kyron с мотором 2.0 необходимо вооружиться спецключом Force 674 T50х110мм. Ключ состоит из шлица типа Torx, который пригодится во время снятия роликов, и насадки с наружным многогранником. С другой стороны имеется шестигранник под дополнительный ключ для освобождения крепежных элементов.

Чтайте также:  Установка ТНВД на двигатель, устройство топливного насоса высокого давления

Рекомендуется придерживаться следующего порядка работы:

1. На первом этапе необходимо демонтировать защиту двигателя и снять кожух вентилятора.
2. Вороток Torx 8 следует упереть в кузов и с помощью изогнутого накидного ключа на «17» открутить муфту.
3. После освобождения детали смазать резьбу и посадочное место.
4. Смазать подшипники, втулки натяжителя и ролик.
5. Произвести сбор узла в обратной последовательности.

После окончания работы важно установить на место защитный колпак

Снятие и установка обгонной муфты на Volvo XC70

Появление постороннего звука и вибрации на автомобиле Volvo XC70 во время низких оборотов является первым симптомом, сигнализирующем о необходимости проведения диагностики инерционного шкива и, возможно, его замены. Для проведения быстрой и эффективной процедуры снятия и замены конструктивного элемента на этой машине необходимо проделать следующее:

1. Вооружиться специальной головкой ATA-0415.
2. Демонтировать приводной ремень, снять генератор.
3. Труднодоступный болт легко освобождается головкой и пневмогайковертом.
4. Устанавливается новая деталь (INA-LUK 535012110).
5. Смазать детали, собрать в обратной последовательности.

На этом работу по демонтажу и последующей установке нового механизма можно считать завершенной. В случае надобности также одновременно осуществляется замена подшипников.

Замена механизма на Kia Sorento 2.5

В качестве нового экземпляра обгонной муфты для Kia Sorento 2.5 подходит шкив от одной из самых известных компаний по производству деталей для авто – INA. Цена на деталь колеблется в районе от 2000 до 2500 тысяч рублей

Также важно вооружиться спецключом – Auto Link 1427 стоимостью 300 рублей

После того, как все необходимые инструменты и вспомогательные материалы под рукой, можно приступать к работе:

1. Освободить кронштейн декоративной крышки двигателя.
2. Демонтировать «фишку» и снять плюсовую клемму.
3. Отсоединить всевозможные трубки: вакуумную, подачи и слива масла.
4. Ключом на «14» освободить два болта крепления генератора.
5. Открутить все стягивающие болты.

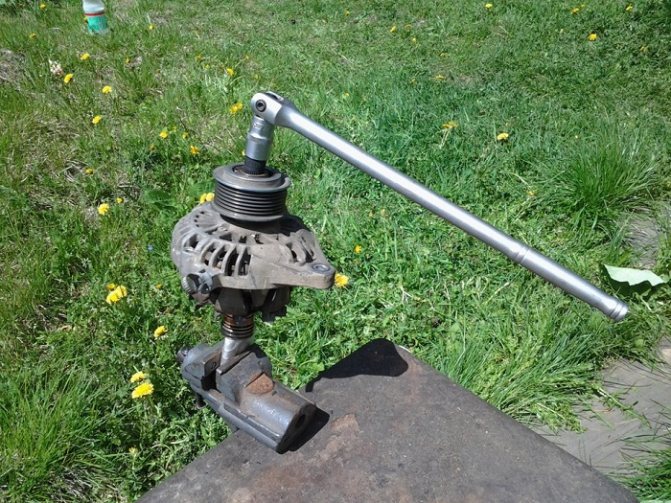

6. Зажать ротор в тисках, предварительно заготовив прокладки.
7. С помощью головки и длинного воротка демонтировать шкив с вала.

После чего производится замена вышедшего из строя механизма. Далее необходимо всё это дело собрать и установить обратно на свое место. Но, помешать в этом могут подпружиненные щетки. Чтобы справиться с задачей следует открутить вакуумный насос и обнаружить отверстие напротив щеточного узла. Щетки поджимаются и фиксируются в отверстии характерным звуком.

Установка новой обгонной муфты генератора

Если вы убедились в том, что проблему генератора можно решить только установкой новой муфты, а запчасть уже есть на руках, стоит подготовиться к ремонту. Для снятия старой муфты наверняка потребуются специфические инструменты. Для работы с генератором вам необходимо подготовить следующее:

• Специальный ключ, для которого нужна насадка с многогранником и двухстороння бита;
• Ключ на 14 и на 17;
• Головка ATA-0415;
• Вороток Torx. С ним могут возникнуть проблемы, так как крепежи типа «Торкс» не очень распространены.

Заменить обгонную муфту можно как снимая генератор, так и не прибегая к демонтажу – здесь все зависит от вашего желания. Впрочем, стоит отметить, что в случае работы с установленным генератором вам наверняка придется импровизировать. Пространство для маневра будет крайне небольшим, а работать придется сразу в двух направлениях, так как муфту нужно будет прокручивать в одну сторону, а вал генератора в другую (или удерживать его неподвижным). Вот что необходимо сделать:

1. Отсоединить «минус» от АКБ;
2. Подобраться к ремню генератора и ослабить его;
3. Открутить гайку крепления муфты одним инструментом, параллельно удерживая или же прокручивая вал в другую сторону;
4. Снять муфту и поставить на ее место новую;
5. Затянуть муфту усилием порядка 80 Нм.

Если у вас не получается снять муфту с генератора, который не был демонтировать, то агрегат стоит снять и повторить попытку. Метод снятия и установки обгонной муфты при этом не сильно изменится – вам все также придется удерживать вал / прокручивать его в обратном направлении. Также учитывайте, что новая муфта должна быть защищена пластиковой крышкой. Не забудьте ее установить. Если в комплекте такой крышки нет, то стоит докупить ее отдельно.

Обгонные муфты

Обгонные муфты или муфты свободного хода представляют собой устройства механической трансмиссии. Муфты используются для предотвращения передачи крутящего момента от ведомого вала обратно к ведущему в случае, если по какой-либо причине ведомый начинает вращаться быстрее. То есть позволяют избежать перегрузок при остановке вала отбора мощности. Устройства также используются в тех случаях, когда необходимо передать крутящий момент лишь в одну сторону.

Применение

Муфты свободного хода нашли широкое применение в составе карданных валов, в коробках передач автомобилей, в задних осях велосипедов, в мотоциклах с электростартером, генераторах, пневматических сеялках, косилках, металлорежущих станках, в пусковых приводах для двигателей внутреннего сгорания и других машинах.

Принцип действия

Муфты свободного хода не требуют наличия приводов управления ею, так как обладают простым принципом работы. В зависимости от соотношения угловых скоростей, устройства способны в автоматическом режиме сцеплять и расцеплять валы. Если скорость ведущего вала больше скорости ведомого вала, то муфта сцепляет валы. При меньшей скорости ведущего вала, муфта расцепляет валы, не препятствуя ведомому валу свободно обгонять ведущий вал.

Простым примером использования данных устройств является велосипедный привод. Во время езды, когда велосипедист перестает крутить педали, велосипед все равно продолжает двигаться по инерции. Обгонная муфта велосипеда срабатывает, педали отключаются от колес, и они не ударяют по ногам велосипедиста.

Конструкция

Конструкция обгонной муфты состоит из двух колец, которые вставлены друг в друга. На поверхность внешнего кольца нанесены специальные пазы, а на поверхности внутреннего — лепестки и подпружиненные шарики подпирающее внешнее кольцо. Кольца взаимодействуют так, что когда кольца вращаются в одном направлении подпружиненные шарики и лепестки состыковывают оба кольца, которые при вращении зависят друг от друга. При противоположном вращении упругий элемент муфты утапливается и колеса уже осуществляют независимое вращение.

В углублениях внутреннего кольца установлены ролики, которые под действием пружин прижимаются к канавкам на внешнем кольце, ограничивая тем самым его самостоятельное вращение. В результате внешнее кольцо начинает вращаться синхронно с внутренним. При достижении внешним кольцом большей угловой скорости, чем у ведущего вала, ролики под действием центробежной силы сжимают пружины, вследствие чего выходят из зацепления с внешним кольцом. Внешнее кольцо, не передавая усилий на ведущий вал, может развивать гораздо большую угловую скорость, не повреждая возможными перегрузками весь механизм.

Классификация

По способу сцепления полумуфт обгонные муфты различаются на фрикционные и храповые. У фрикционных почти полностью отсутствует мертвый ход и работают они бесшумно. Состоят из внешней и внутренней обоймы, пружины для выталкивания роликов и самих роликов. Роликовая муфта является неразборным узлом. Фрикционные муфты по компоновке делятся на муфты с радиальным и осевым замыканием.

У храповых внутренняя поверхность внешнего кольца оборудована зубьями и упором с одной стороны Оба кольца заклинивает специальная собачка и прижимается к внешнему кольцу с помощью пружины. Храповый механизм надежнее, чем устройство с роликами. При этом храповый механизм является ремонтопригодным, в отличие от механизма с роликами.

По конструкции элементов обгонные муфты классифицируются на: ленточные, пружинные, клиновые и другие их виды. Клиновые муфты, в свою очередь, делятся на роликовые и клиновые. Наиболее широко применяемые — роликовые обгонные муфты.

Ассортимент продукции

Существует довольно большой ассортимент обгонных муфт от мировых компаний-производителей: NBS (серии HF, HFL) и CTS (серии UK, UKC, UKCC, CB, US, USNU, GP, CKN, UF, GL, GVG, GV, GS).

Устройства отличаются областью использования, конструктивным исполнением, материалами изготовления, габаритніми размерами, внутренними и внешним диаметрами, обладают различными техническими характеристиками.

Все представленные устройства отличаются высокой надежностью, долговечностью, имеют высокие эксплуатационные характеристики, соответствуют стандартам качества, требованиям надежности и безаварийной работы.

Для сглаживания инерции

Крутящий момент от двигателя передается импульсами, когда в цилиндрах совершается сгорание, а оно происходит, как известно, только один раз за каждые два оборота коленвала. Из-за этого скорость вращения коленвала непостоянна. Приводимые ремнем детали, раскрутившись, из-за инерции не способны вращаться синхронно с угловой скоростью коленвала. То есть, валы приводимого навесного оборудования то отстают от скорости вращения коленвала, то опережают ее. Добавим сюда же режимы запуска и остановки, разгона и торможения, и становится понятно, откуда возникает проскальзывание и рывки, из-за которых приводной ремень растягивается, изнашивается и, наконец, разрывается окончательно. Разумеется, посторонние рывки на себе испытывает и ремень ГРМ, и цепь ГРМ (в зависимости от того, какой привод используется). Правда, эти приводные механизмы гораздо прочнее и более выносливы. Все-таки, они призваны жестко связывать коленвал и распредвалы ДВС. Однако инженеры посчитали, что и их не мешает защитить от посторонних импульсов, генерируемых асинхронно вращающимися валами (и шкивами) навесного оборудования.

Тем более что с ходом времени автомобили обрастали новым дополнительным оборудованием. Необходимо учесть, что привод новых агрегатов доверили ремню генератора и, кроме того, увеличилось количество бортовых потребителей электроэнергии, из-за которых сам генератор пришлось увеличивать в размерах и делать его якорь более массивным. Когда увеличились моменты инерции, сократился срок службы ремней генератора. Разумеется, происходившее никого не устраивало. В качестве решения проблемы был разработан узел, призванный увеличить долговечность ремней.

Называется этот узел обгонной муфтой, и ее интегрировали в шкив генератора. У муфты две обоймы: наружная связана со шкивом, внутренняя – с валом якоря генератора. Между обоймами расположено несколько рядов роликов. Одни исполняют роль игольчатых подшипников, другие, перекатывающиеся по профилированной части поверхности внутренней обоймы, – роль стопорного устройства.

Принцип работы обгонной муфты такой же, как у бендикса стартера. Когда в моменты сгорания в цилиндрах шкив разгоняет якорь генератора, стопорные ролики, перекатившись к вершинам выступов, «замыкают» наружную и внутреннюю обоймы муфты между собой, крутящий момент передается на якорь. Но если сгорания нет и в цилиндрах происходит сжатие, притормаживающее вращение коленвала, внутренняя обойма муфты начинает обгонять наружную, ролики перемещаются во впадины рабочей поверхности внутренней обоймы, обоймы разъединяются. Шкив и якорь при этом вращаются независимо друг от друга, чем исключается негативное влияние инерции якоря на ремень генератора.
