Как правильно натянуть трос сцепления на приоре

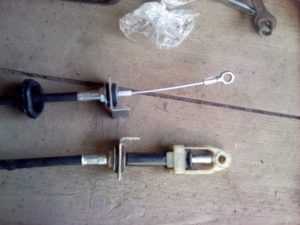

Трос с автоматическим натяжением

Конструкция троса сцепления с автоматическим натяжением отличается
от обычного только наконечником крепящемся к педали. В остальном вся
конструкция осталась неизменной. Установка наконечника с авто натяжением
впервые появилась в 2007 году на Ладе Приоре. В последующем такой трос
позаимствовали автомобили Нива, Гранта, Калина и Веста.

Принцип действия такого наконечника основан на храповом
механизме, со временем при растяжением троса пружина наконечника автоматически
перескакивает на храповом механизме через «зуб» и тем самым производится
натяжка.

Такой принцип конструкции позволяет владельцу автомобиля не прибегать к регулировке очень длительное время.

Стоимость троса в магазинах начинается от 400 рублей и выше в зависимости от производителя и магазина.

Недостатки

Основным недостатком троса является повышенная шумность
работы. По отзывам владельцев авто с механизмом авторегулирования натяжения сцепления,
трос способен издавать треск и скрежет при нажатии на педаль.

Избавиться от такого симптома поможет правильная регулировка
тросика или замена его на новый.

Замена сцепления Лада Приора со снятием и без снятия коробки инструкция

Сцепление автомобиля подвергается большой нагрузке – постоянное использование в процессе эксплуатации автомобиля, вибрация двигателя, слишком большие нагрузки на двигатель. Последний факт износа, как правило, сопровождается характерным запахом сожженного сцепления.

К первым признакам относятся ощущение неполной работы сцепления, посторонние звуки, возможны даже хрусты. Также может провисать педаль сцепления, что тоже говорит о том, что необходимо как можно скорее заменить сцепление на Ладе Приора.

Однако у неопытных автовладельцев зачастую возникает закономерный вопрос: как заменить сцепление своими руками? Сложного в этом процессе ничего нет, но запастись инструментами и некоторыми знаниями необходимо.

Подготовка

Существует 2 способа замены сцепления. Один способ предполагает полное снятие КПП, другой – нет. При этом в любом из случаев нужны следующие подручные средства:

• домкрат;
• эстакада, без которой будет проблематично заменить сцепление;
• колоды или кирпичи;
• комплект ключей и головок размеров от 8 до 19, может понадобиться головка на 15, которая требуется нечасто;
• удлинители для ключей будут не лишними, так как порой складывается ситуация, в которой достать деталь рукой будет невозможно;
• оправка 10-12 см для центрирования ведомого диска.

Способ со снятием КПП:

1. Загнать машину на эстакаду.
2. Снять аккумулятор.
3. Отсоединить трос, идущий к спидометру.
4. Теперь предстоит снять коробку переключения передач. При этом если ставить обратно старый нажимной диск, нужно отметить взаимное расположение маховика и кожуха вышеупомянутого диска для сохранения балансировки.
5. Далее следует вставить оправку в отверстие диска. Можно обойтись и без этой процедуры, но тогда нужно держать ведомый диск, в противном случае он выпадет.
6. Придерживая маховик, открутите все 6 болтов крепления. При этом делать это надо постепенно, по обороту от каждого болта, чтобы диск не перекосило.
7. Теперь можно снять кожух, в котором будет находиться нажимной диск.
8. Далее снимается ведомый диск с оправкой.
9. Теперь наступает один из ответственных моментов во всем процессе замены, а именно осмотр ведомого диска. Необходимо проверить его на износ, проверить поверхность фрикционных накладок и надежность фиксации демпферных пружин в гнездах ступицы.
10. Нельзя забывать и про проверку на его «биение». Другими словами, насколько его поверхность ровная.
11. При наличии каких-либо следов износа требуется заменить необходимые детали.
12. При наличии явных следов износа на нажимном диске его следует заменить полностью в сборе.
13. Перед самой установкой сцепления не помешает проверить детали на легкость взаимодействия. Любые закусывания или дефекты также следует устранить.
14. При установке ведомого диска в кожух выступающая часть ступицы должна соприкасаться с пружиной.
15. Далее сборка сцепления идет в обратном порядке.

Примечательно, что при установке новых деталей длины нижней резьбовой части наконечника троса, как правило, не хватает для восстановления его изначального положения.

Поэтому необходимо привести в изначальное положение механизм компенсации износа. Для этого между поводком и рычагом вилки выключения сцепления нужно установить размер L.

Педаль сцепления следует поднять вверх до упора. Тогда пружина автоматически вернет ползун в исходное положение. После этого останется только проверить результат работы и при необходимости отрегулировать сцепление.

Замена без снятия КПП

Данный процесс не слишком отличается от первого, как кажется на первый взгляд. Подготовка и инструмент тот же. Однако в этом случае есть один большой плюс – нет необходимости ворочать достаточно тяжелую КПП. Это особенно актуально, если за замену сцепления берется один человек.

При этом разбор следует начать со съема левого колеса и постановки машины на домкрат. Лучше всего это делать в боксе, где есть смотровая яма. В дополнение к указанным в первом случае первым пунктам необходимо снять воздушный фильтр, открутить гофру, отсоединить ДМВР, ослабить крепления стартера.

Придется открутить КПП, но нет необходимости трогать ШРУСы. Поскольку в процессе отсоединения всего вышеописанного будут ослаблены болты, держащие двигатель, под него нужно подставить кирпичи, чтобы не оборвать шланги. Аналогично придется немного сместить КПП на подставку для кирпичей.

Теперь сцепление можно сменить уже вышеописанным способом. Как видно, ничего сложного в этом нет.

https://youtube.com/watch?v=Rh482LjE_Xk

Типоразмеры подшипников и производители

Прежде чем поменять подшипник на новое стандартное изделие, его нужно купить. Маркировка этих стандартных расходных деталей сложная, цифры в ней расшифровываются по специальным таблицам. Причем обозначения подшипников по ГОСТ 3189 не совпадают с маркировкой зарубежных производителей, поэтому пользователю необходимо знать следующие нюансы:

• маркировка состоит из трех частей (основная, левая, правая), и блоков внутри них;
• в левой и основной части блоки расположены справа налево, а в правом блоке наоборот, слева направо;
• в автомобилях передний подшипник генератора чаще всего имеет обозначение основной части 302 или 303, а задний 202 либо 203;
• обычно используются радиальные шариковые модификации с кодом 0 (0302 или 0202) либо шариковые радиально-упорные с кодом 6 (6303 и 6203);
• поэтому для указанных параметров расшифровать размеры можно по нижней таблице;
• для подшипников иностранного производства применяется схожая маркировка.

Замена троса сцепления на Дэу Матиз

Лада Гранта Лифтбек Бортжурнал Трос сцепление

Замена троса сцепления на Фольксваген Гольф

1). Вставляем отвертку между рулевой колонкой и педалью сцепления и подводим ее к возвратной пружине. Нажимаем на педаль сцепления и отсоединяем возвратную пружину от педали сцепления, сняв обивку пола с левой стороны (со стороны водителя).

2). Несколько раз подряд снимаем педаль сцепления до упора, чтобы сработал механизм автоматической регулировки зазора.

3). Снимаем трос сцепления (1 и 2 – положение стопорной скобы при снятии троса сцепления).

4). Работаем в моторном отсеке. Сдвигаем стопорную скобу не верхушке защитного резинового чехла механизма регулировки в положение 1, перемешиваем ее прорезью по тросу.

5). Беремся за верх и низ механизма регулировки и сжимаем его. Надеваем боковые концы на выступы по бокам механизма регулировки. В случаи, если механизм не удастся сжать, то это нам говорит о том, что трос поврежден. Демонтаж проводим выломав его.

6). Поднимаем рычаг выключения сцепления и отсоединяем от него трос сцепления вместе с упорами и резиновым амортизатором.

Примечание. Если на тросе сцепления стопорной скобы уже нет, то можно использовать самодельный, сделав его из куска электрического провода.

7). Снимаем облицовочные панели под рулевой колонкой и отсоединяем монтажный блок от крепежных винтов.

8). Отсоединяем троса сцепления от узла (1 – хомут; 2 – стопорный элемент; 3-пластина).

9)

Высвобождаем электрические кабели из хомута (1), надеваем на защелкивающий стопорный элемент (2) в сторону кронштейна оси педали и осторожно снимаем пластину (3), расположенную между корпусом монтажного блока и кронштейном оси педали, надавив на нее в направлении, указанном стрелкой, в сторону приборной панели, пока она не освободиться от фиксаторов

Примечание. Пластину снимаем перемещая ее вниз, одновременно следя за тем, чтобы ни один из проводов не оборвался или не был натянут.

10). Отсоединяем трос сцепления от педали и вытягиваем трос через резиновую направляющую переборки в моторный отсек.

11). Освобождаем трос от креплений и извлекаем из моторного отсека.

12). Установку троса сцепления производим в последовательности, обратной снятию.

Регулировка сцепления на Лада Приора —

Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании.

Видео регулировки сцепления на Приоре.

Комплектующие автомобилей отечественного производства достаточно быстро приходят в негодность, и многие автомобилисты наших машин уже давно свыклись с этой мыслью. Кроме этого стоит учесть и стиль вождения, а также качество дорог, по которым чаще всего приходится ездить. Впрочем, детали все равно не вечные, и некоторые из них приходится менять, либо регулировать элементы механизмов. К одному из «ненадежных» и «капризных» элементов авто Лада Приора относится механизм сцепления двигателя с коробкой переключения передач. Основные признаки неисправности сцепления – уменьшение хода и заедание педали сцепления, посторонние щелчки, плохая тяга автомобиля или нечеткое переключение передач из-за неполного выключения сцепления. Все эти неисправности указывают на то, что необходима периодическая регулировка сцепления. Приора, как и все автомобили ВАЗ, нуждается в таком обслуживании

Замена троса сцепления ваз 2110: пошаговая инструкция, фото и видео

Ни для кого не секрет, что немаловажно иметь исправное сцепление на машине: от этого зависит безопасность и предсказуемость на дорогах. Неправильное натяжение троса заставит педаль болтаться без дела, а в самом устройстве будет наблюдаться повышенный износ фрикционных накладок ведомого диска из-за дополнительного трения о маховик коленвала. Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением

Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта

Скорость существенно снизится из-за потери крутящего момента, переключать передачи также будет проблемно с заедающей педалью и не полностью выключенным сцеплением. Регулировка механизма может включать в себя как настройку тросика сцепного устройства, так и его полную замену вкупе с датчиком и втулкой. Ниже будет рассмотрено следующее: Как делать регулировку сцепление на Приоре методом изменения зазора от троса до регулировочного винта.

Замена троса привода сцепления.

Устройство сцепления в так называемом разболтанном состоянии вызывает ряд проблем: щелчки и ослабление педали, недостаточная сцепка ведомого диска с маховиком коленвала и другие неприятности, о чем уже говорилось выше. Работа по регулировке сцепления на Приоре не займет много времени, плюс она довольно проста, и сделать это сможет каждый автолюбитель в собственном гараже. Загоняем машину на яму. Чтобы она не болталась туда-сюда, фиксируем противооткатными упорами. Открываем капот автомобиля, смотрим на пространство слева от аккумулятора, где располагается вилка сцепления вместе с тросиком. Именно этот трос и предстоит настраивать. При помощи обычной линейки требуется замерить расстояние от основания троса сцепления до регулировочного винта. Для рассматриваемой машины этот отрезок должен быть равен 27 мм. Основное условие, которое нужно выполнить – это 100% точность измерений. Отклонения в большую или меньшую сторону (25 или 28 мм) не приведут к положительным результатам. Итак, тросик ставится обратно в вилку выключения сцепления, затем педаль сцепления несколько раз выжимается. Работать лучше с напарником, так дело пойдет гораздо быстрее. Если педаль продолжает щелкать, регулировку можно выполнить еще раз. Главное, чего следует добиваться – это плавного хода педали, без заеданий и щелканья. Однако не всегда исправить ситуацию со сцеплением можно только настройкой тросика. Если есть обрыв запчасти или наблюдается тугое действие в кожухе, то требуется заменить трос сцепления и, по необходимости, другие составляющие механизма.

Регулировка сцепления на Приоре пошаговая инструкция

Замена троса сцепления на Приоре осуществляется в случае обрыва данной детали или при ее тугом перемещении в соответствующей оболочке.

Пошаговая инструкция

Разобранная педаль сцепления

Чтобы поменять трос сцепления, потребуется набор отверток и ключей. Первоначально снимается воздушный фильтр, который находится в отсеке двигателя. Трос сцепления тянется вперед. Затем он вынимается с поводком из паза рычага.

С помощью ключа на «17» отворачивается на несколько оборотов гайка фиксации наконечника оболочки данного агрегата к кронштейну. При этом потребуется удерживать ее шестигранным ключом. Из кронштейна демонтируется наконечник. Последний элемент находится в салоне Приора.

Гайка, которая фиксирует кронштейн, отворачивается ключом на «8». Так как замена троса на Приоре выполняется в трудных условиях, для облегчения проведения работ рекомендуется сильно потянуть на себя педаль сцепления. С помощью отвертки поддевается задняя кромка последнего элемента. Затем педаль демонтируется.

Следующий шаг предусматривает вытаскивание из отверстия уплотнительного чехла троса. После его демонтажа отворачивается и снимается поводок с наконечника. Если датчик сцепления Лады Приоры вышел из строя, он заменяется новым устройством. Что касается установки троса сцепления, то эта процедура осуществляется после проверки состояния пластмассовой втулки на соответствующем пальце. Если она изношена, устанавливается новый агрегат. Палец и втулку потребуется смазать специальным веществом.

Монтаж троса сцепления на Приоре начинается с проведения данного элемента через отверстие в щитке из салона автомобиля в отсек двигателя. Затем монтируется уплотнительный чехол, надевается корпус соответствующего механизма троса на палец. После его фиксации закрепляется оболочка троса.

На наконечник проводок наворачивается таким образом, чтобы его торец находился вровень с аналогичным элементом поводка. Последний элемент устанавливается на место. Далее отрегулируйте на Приоре привод сцепления. Подобная процедура предусматривает вытягивание троса за наконечник вперед до полного упора. В этом положении измеряется расстояние от рычага до торца. Данный показатель должен равняться 27 мм.

Достичь нужного размера можно за счет вращения поводка. Его регулировка предусматривает снятие нагрузки за счет прилегания к рычагу, при этом не образуется зазор. Затем 3 раза нажимают на педаль сцепления. Данный шаг позволит сработать механизму автоматической регулировки длины устанавливаемого агрегата. Нужно учесть, что полный ход соответствующей педали не должен быть больше 146 мм.

Основные принципы

Замена троса сцепления на Приоре предусматривает последующую настройку данного агрегата. Как отрегулировать сцепление, знают автомеханики. Если Лада является переднеприводным автомобилем, тогда педаль сцепления должна находиться на одном уровне с соответствующим элементом тормозной системы. В таком случае полный ход первого устройства должен колебаться в пределах 125-135 мм. Допускаются колебания до 160 мм.

Регулировка сцепления предусматривает ослабление 1-й регулировочной контргайки троса сцепления. Находится она в отсеке двигателя на кронштейне. Подкручивая 2 контргайку, регулируют ход педали. Таким образом достигается нужная величина. По завершении этой процедуры затягивается 1-я контргайка.

В случае появления осложнений потребуется обратиться за помощью к специалистам. Зачастую регулировка троса не решает существующую проблему. Необходимо отметить, что после установки КПП вручную монтируется (на весу и без различных приспособлений). При выполнении этой работы допускается незначительный перекос первого вала. Но данный фактор может привести к поломке металлокерамической втулки и потере ведомого диска.

Как выполняется регулировка троса

Чтобы предотвратить излом втулки на Приоре, рекомендуется применять приспособление, позволяющее монтировать первичный вал и КПП правильно, учитывая при этом шлицы, исключая перекосы. Регулировка сцепления проводится с учетом особенностей трансмиссии автомобиля.

Датчик положения педали сцепления ВАЗ

Как правильно отрегулировать сцепление на ваз 2115: фото и видео

На последних моделях автомобилей ВАЗ, оснащенных электронной педалью газа, устанавливается датчик положения педали сцепления. Рассмотрим, для чего он нужен, принцип работы и возможные неисправности.

Где установлен датчик сцепления

Датчик положения педали сцепления на автомобилях ВАЗ установлен непосредственно на кронштейне педали сцепления, его можно увидеть, заглянув под рулевую колонку.

Датчик положения педали сцепления является одним из элементов системы управления двигателем с электронной педалью газа. Этот датчик обеспечивает более гибкую схему управления режимами двигателя. Он упрощает процесс начала движения, исключает «провалы» оборотов и рывки автомобиля при переключении передач в МКП, а также позволяет добиться снижения расхода топлива.

Подавая информацию в контроллер двигателя о моменте включения и выключения сцепления, датчик положения педали сцепления позволяет ему уменьшать или увеличивать обороты двигателя в нужный момент, а также корректировать углы опережения зажигания.

Датчик положения педали сцепления представляет собой обыкновенный концевой выключатель, имеющий два положения — «вкл» и «выкл».

Его нормальное положение — разомкнутое, то есть он включается только при нажатии на педаль сцепления.

О неисправности датчика положения педали сцепления могут говорить следующие симптомы:

• «клевки» автомобиля при переключении передач
• резкое увеличение или падение оборотов двигателя при выключении сцепления

Также при возникновении неисправности датчика положения педали сцепления, в контроллере двигателя фиксируется ошибка 0830 «Ошибка датчика педали сцепления» и включается лампочка «Check Engine» в комбинации приборов.

Ошибка 0830 фиксируется, если контроллер двигателя не получает сигнал от датчика сцепления:

• в течение 2 секунд после переключения передачи во время движения
• после четырех переключений передач на скорости выше 10 км/ч и оборотах двигателя выше 1000 об/мин

Основные причины появления ошибки 0830:

• неисправность самого датчика сцепления
• короткое замыкание или обрыв цепи
• неправильная высота педали сцепления

Регулировка сцепления Lada Priora своими руками пошаговая инструкция с фото

чем можно заклеить бензобакВажно знать автомобилисту

Многих начинающих водителей интересует регулировка сцепления Приора, так как проблемы со сцеплением часто возникают при эксплуатации авто. Бывает, что во время езды появляются звуки в виде щелчков. Удалить эти звуки можно путем регулировки привода сцепления. В статье подробно описана регулировка троса и педали сцепления, поэтому эти операции сможет выполнить даже начинающий водитель.

Инструкция по регулировке

Автомобиль Лада Приора оснащен тросом привода сцепления, имеющим храповый механизм. Трос является беззазорным и не требует регулировки, но производители рекомендуют ее проводить при каждом техобслуживании.

Троса сцепления

Для регулировки троса на Лада Приора нужно приготовить отвертку и линейку. Далее процедура состоит из следующих этапов:

1. Для выполнения работ необходимо открыть капот. Моторный отсек Лады Приоры
2. Сначала следует отключить датчик массового расхода воздуха и снять воздушный фильтр. Моторный отсек без воздушного фильтра
3. После этого будет виден трос, на конце которого находится пластиковый зажим.
4. Перед регулировкой необходимо установить трос в исходное положение: преодолевая сопротивление пружины, зажим тросика продвинуть вперед до упора по направлению движения автомобиля.
5. Этот зажим следует потянуть на себя и замерить расстояние между ним и вилкой, оно должно быть 27 мм. Замеряем расстояние с помощью линейки
6. Регулируется расстояние путем проворачивания наконечника против часовой стрелки. Таким образом, можно добиться увеличения расстояния.
7. Крутим зажим до тех пор, пока расстояние не будет равно 27 мм. Здесь очень важна точность.
8. Теперь можно отпустить тросик и посадить его в вилку.
9. После выполненных действий, нужно сесть за руль и отжать педаль три раза до упора.
10. Затем снова требуется замерить расстояние, оно должно точно равняться 27 мм, иначе регулируем, пока не будет достигнуто нужное расстояние.
11. Далее следует ввести наконечник в паз вилки механизма и отпустить его. Благодаря пружине зажим поводок наконечника устанавливается без зазора.
12. Отрегулировав трос нужно все вернуть на место, завести двигатель и проверить работу механизма.

После регулировки исчезают щелчки,мягче работает педаль привода механизма выключения сцепления.

Педали сцепления

При большом ходе педали сцепления (ПС) происходит не полное выключение сцепления, поэтому оно все равно соприкасается с маховиком силового агрегата. При малом ходе не включается до конца ведомый диск, что приводит к пробуксовке и потере крутящего момента.

Измерять ход педали стоит при возникновении следующих симптомов:

• появляются рывки при начале движения;
• шум и удары при включении передачи;
• западает педаль.

Описанные симптомы говорят о том, что требуется регулировка механизма. Его работу на Приоре можно продиагностировать самостоятельно. Для этого следует завести мотор, медленно отпустить ПС и начать движение. Если при отпускании ПС автомобиль сразу начал двигаться, это означает, что отсутствует свободный ход. Если авто не сдвинулось с места даже при полностью отпущенной педали, значит ее ход превышает норму. ПС должна находиться на одном уровне с педалью тормоза. В этом случае ее полный ход будет находится в пределах 125-135 мм. Возможны колебания до 160 мм.

При регулировке следует ослабить первую регулировочную контргайку тросика, расположенную в отсеке двигателя на кронштейне.

Путем подкручивания второй контргайки регулируется расстояние и ход ПС. Таким образом, достигается нужный результат. После завершения процедуры затягивается первая контргайка.

Если отрегулировать так, что педаль тормоза будет находится выше ПС, то схватывание будет едва педаль оторвется от пола. Если ниже — схватываться будет почти у самого конца. При слишком высоко расположенной ПС быстрее изнашивается корзина. Идеальный вариант — педаль тормоза и сцепления должны находиться на одном уровне.

Для того, чтобы продлить срок службы любого механизма, следует аккуратно пользоваться. Не стоит постоянно держать ногу на ПС, лучше поставить ее слева на полу. При каждом техосмотре Лада Приора рекомендуется контролировать свободный ход ПС и четкость переключения передач и при необходимости выполнять регулировку.

Замена троса сцепления Лада Приора своими руками пошаговая инструкция

Как свидетельствует практика, сама по себе замена троса, соединяющего привод сцепления с КПП на Ладе Приора, требуется очень редко. Он достаточно нечасто рвется. Самая распространенная с ним проблема – нити, его составляющие разлохмачиваются. По этой причине механизм сцепления начинает регулярно заедать и педаль, в итоге не желает возвращаться на место.

Процедура замены не является особо сложной, но требует времени и определенного старания. Для работы понадобятся следующие инструменты и материалы:

• набор ключей;
• отвертка плоская;
• фиксатор для троса.

Добраться до него можно в Приоре только через моторный отсек. Для этого, естественно, понадобится открыть капот. Сам трос расположен рядом с коробкой передач.

В каких случаях нужно заменить элемент:

• при обрыве;
• из-за заедания;
• по причине растяжения;
• в случае отказа механизма, регулирующего его длину.

Процесс снятия

Прежде всего, потребуется демонтировать фильтр воздушный:

• снимают сам тросик, выведя его при помощи поводка из вилки привода отключающего сцепление;
• воспользовавшись ключами на 17 (2 штуки) раскручивают не полностью две гайки, удерживающие его оболочку на кронштейне кратера КПП и вытаскивают ее;
• под приборной панелью, расположенной непосредственно в салоне автомашины, скручивают гайку ключом на 8 с самой педали.

Стоит только помнить, что добраться к тому месту, где нижняя часть тросика крепится к педали, будет достаточно непросто.

Доступу мешает с одной стороны перегородка отсека двигателя, а с другой – нижний край панели приборов. Рабочее пространство существенным образом ограничено. Но выполнить требуемую операцию довольно просто – прибегнув к помощи, подходящей по длине плоской отвертки.

Намного сложнее будет удалить скобу. Чтобы орудовать было проще, педаль поднимают насколько можно выше. В идеале кронштейн должен показаться над проемом. Главное – снять крепление с самого троса. В дальнейшем скобу нетрудно надеть или при помощи пассатижей с длинными губами, или со стороны силовой установки руками.

Далее нужно будет:

• убрать бачок расширительный охладительной системы мотора;
• демонтировать теплоизоляцию двигателя с левой стороны;
• раскрутить болты и удалить скобы креплений, удерживающие на месте резиновый чехол (как слева, так и справа) и снять его полностью;
• при помощи отвертки аккуратно убирают скобу-фиксатор с крепящей оси поводка троса;
• последний, в свою очередь, снимают с пальца ножного привода.

Важно при этом не потерять пластиковую втулку, установленную там. Без нее тросик крепить нельзя. Если она пришла в негодность – необходимо надеть на палец новую

Если она пришла в негодность – необходимо надеть на палец новую.

Наконец, остается только вытащить держатели коврика (их 2 штуки). Делать это нужно аккуратно – поскольку они пластмассовые и легко ломаются.

После этого нужно извлечь чехол из резины, установленный в перегородке отсека двигателя, и окончательно вытащить испорченный трос.

Как установить

Перед установкой нового тросика требуется хорошенько смазать на педали и втулку и палец. Лучше всего для этого подойдет пластичный состав Литол-24.

Затем конец троса продевают в отверстие, расположенное в переборке двигательного отсека со стороны салона автомашины так, чтобы он оказался в подкапотном пространстве. Туда же заправляют и резиновый чехол.

Поводок наконечника зубчатого надевают непосредственно на палец привода сцепления и фиксируют скобкой.

Торец оболочки крепят гайкой к кронштейну педали. Следует убедиться, что фиксация надежна. Вряд ли кому-нибудь понравится, в случае чего, вновь туда лезть из-за некачественного соединения.

Далее под капотом нижнюю часть оболочки втыкают в специальное отверстие на кронштейне коробки передач.

Поводок накручивают на наконечник троса (там есть резьба) – последний должен выступать примерно на один оборот наружу, но не более.

Наступает черед регулировки привода сцепления. По завершении этого процесса педаль два или три раза нажимается до упора и затем настройку повторяют.

Рабочая поверхность поводка наконечника обязательно обрабатывается вышеназванной смазкой.

Остается только убедиться, что теперь весь механизм работает исправно и установить все ранее снятые детали на места.

Подробнее с процессом можно ознакомиться по нижеприведенному видео:

Устройство в Priora троса сцепления

Как правильно отрегулировать сцепление на ваз 2114 Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Итак, устройство состоит из следующих элементов:

• В двойном экземпляре крепеж для кожуха.
• Тросик сцепления.
• Крепежный элемент для вилки.
• Для педали специальная петля.
• Кожух из резины, для защиты салонного отверстия.

Как вы уже поняли, сердечник находится внутри жесткой оболочки, там он передвигается под воздействием возвратных пружин и собственно педали. Благодаря этому и осуществляется его стабильная работа.
