Что будет если развалится выжимной подшипник

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Автосигнализация «Шериф»: 7 моделей системы и подробная инструкция по эксплуатации

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Инструкция по замене

В случае если вы все-таки уверены в том, что выжимной подшипник ВАЗ 2110 вышел из строя, то нужно, не откладывая надолго, приступать к работе, предварительно приобретя такой же новый подшипник и остальные комплектующие, которые понадобятся в ходе работы.

Инструменты

• набор ключей;
• набор отверток;
• емкость для слития трансмиссионной жидкости;
• ветошь;
• новая трансмиссионная жидкость (если одновременно планируем замену).

Этапы

Для того, чтобы добраться до выжимного подшипника, потребуется частично или полностью снять несколько довольно крупных узлов автомобиля.

Предварительные работы

Отвинчиваем левую гайку и ослабляем правую, закрепляющую ступицу. После того, как будет ослаблено крепления колес, машину поднимаем на подъемнике или же поддомкрачиваем до тех пор, пока его передние колеса не оторвутся от земли. Во время этой процедуры соблюдайте меры безопасности, ставьте автомобиль только на очень прочные опоры.

1. Демонтируем колеса.
2. Снимаем защиту мотора.
3. На тяге привода коробки передач ослабляем крепление (предварительно отметив прежнее место установки для того, чтобы упростить регулирование рычага переключения передач во время сборки).
4. От коробки передач отсоединяем тяги привода переключения скоростей.
5. Отключаем реактивную тягу.
6. Демонтируем стартер.
7. Демонтируем рычаг подвески и шаровой опоры находящийся слева.
8. На картере сцепления снимаем крышку.
9. Отключаем измеритель скорости.
10. Снимаем левый привод, правый оставляем на месте, на нем просто ослабляем гайку ступицы.
11. Вывешиваем мотор (предварительно поставив под него надежную опору), что даст возможность исключить сдвиг мотора и возможный обрыв шланга печки. Откручиваем крепления опор, находящихся на коробке передач, отсоединяем картер сцепления от блока цилиндров. Отводим коробку от мотора и снимаем ее.

Снятие выжимного подшипника ВАЗ 2110

1. Отжав фиксатор, снимаем подшипник в сборе сначала с вала, а потом с держателя.
2. Извлекаем подшипник из муфты.
3. Перед тем, как заменить старый подшипник, проводим проверку нового. Он должен свободно вращаться и не должно быть никаких заеданий.
4. Та сторона, которая больше выступает во время установки, должна быть обращена к муфте.
5. Подшипник фиксируется с помощью держателя и ставится на вал, далее закрепляется скобкой.
6. Когда меняете выжимной подшипник, проведите осмотр системы сцепления.

   Сборка происходит в обратном порядке.

7. После того, как все узлы будут собраны, нужно провести проверку и регулировку сцепления ВАЗ 2110. Если вы работаете без помощника, то на это уйдет около пяти часов.

В этом видео показан процесс замены подшипника. Опытный автомеханик подробно рассказывает не только о том, как поменять этот узел, но и описывает принцип его работы.

Источники

• avtozam.com/vaz/2110/vyizhimnoy-podshipnik-stsepleniya/
• ladaautos.ru/vaz-2110/kak-delaetsya-zamena-vyzhimnogo-podshipnika-na-vaz-2110-svoimi-rukami.html
• www.drive2.ru/l/480392299289772368/
• luxvaz.ru/vaz-2110/61-zamena-vyzhimnogo-podshipnika.html

Какой выжимной подшипник выбрать. ТОП-5 фирм производителей

Рассмотрим список наиболее популярных фирм, занимающихся выпуском деталей узла сцепления.

Для отечественного автопрома присутствуют варианты от Valeo. Пользуются популярностью детали от завода Lada, которые можно найти в любом магазине запчастей.

Заключение

Среди всех компонентов автомобиля, выжимной подшипник кажется незаметным. Но даже такая небольшая деталь является неотъемлемой частью устройства сцепления. Без него невозможна работа механической коробки передач. Малейшие намеки на неисправность говорят о необходимости замены детали.

Надежность и правильная эксплуатация выжимного устройства – залог комфортной езды автомобилем.

Автор материала:

Статьи по вашему авто от эксперта:

Профилактика поломки подшипника

Чтобы не проводить затратную по времени и по деньгам замену подшипника, стоит время от времени проводить определённые профилактические работы. В первую очередь нужно полностью исключить длительное включение выжимного устройства. Это особенно свойственно новичкам, а также при длительном стоянии в пробках, когда движение осуществляется небольшими отрезками с постоянным запуском двигателя.

Не менее важно обратить внимание на дороги, по которым приходится перемещаться основную часть времени. Серьезные нагрузки на подшипник возлагаются при езде по плохим трассам и по бездорожью. Желательно избегать таких явлений, как буксование колёс и резкий старт

Желательно избегать таких явлений, как буксование колёс и резкий старт.

Время от времени нужно проводить осмотр подшипника. Очень часто подобный процесс позволяет выявить первые проблемы, которые можно устранить без необходимости замены всей системы в целом

При осмотре нужно обратить внимание на такие моменты, как:

• регулировка привода сцепления с одновременным обращением внимания на наличие зазоров между вилкой и штоком цилиндра;
• работоспособность самого подшипника; для чего нужно запустить двигатель и нажать на педаль системы сцепления. Если проявляется шум и скрип, потребуется провести специализированные ремонтные работы;
• нужно осмотреть подшипник на предмет полного отсутствия люфта, сильного шума, заеданий в процессе прокручивания.

Оптимальной профилактикой будет смазка подшипника, очищение от грязи, а также смазывание направляющей. Для качественной очистки элемента нужно использоваться специальную щётку с жёсткой щетиной. Инструмент с мягким ворсом, предназначенный для очищения стекол, не подойдет.

Регулярное проведение подобных работ позволит максимально своевременно выявить неисправность устройства и привести систему сцепления в порядок без серьезного ремонта, который сопровождается тратой средств и большого количества времени.

Диагностика сцепления на ВАЗ-2110

Тем не менее всякому сцеплению есть свой срок. Ресурс узла сильно зависит от стиля вождения и условий эксплуатации. А кроме того, от завода изготовителя комплекта. Кстати, менять сцепление в сборе из-за вышедшего из строя ведомого диска или выжимного подшипника вовсе не обязательно, это дорого.

Но и замена любого элемента механизма, как и всего сцепления целиком, на СТО обойдётся не менее 3-5 тысяч рублей , не считая стоимости материалов. Поэтому есть смысл заняться ремонтом самостоятельно. Это не самая простая операция, но вполне доступная даже для начинающего водителя.

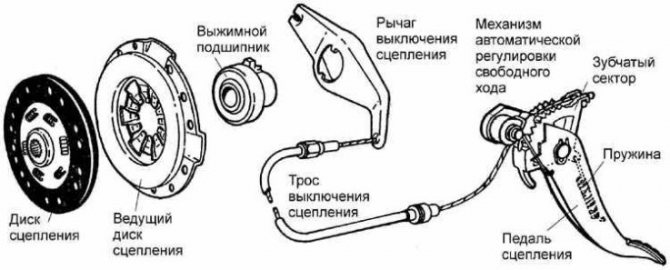

Комплект сцепления: корзина, диск, подшипник и оправка.

Признаки неисправности

Перед тем, как снимать сцепление на ВАЗ-2110, необходимо выяснить его состояние по признакам:

1. Сцепление буксует . Это подразумевает, что при изменении оборотов двигателя, часть крутящего момента теряется при пробуксовке фрикциона ведомого диска — обороты растут, а тяги нет. Вариантов может быть несколько — либо износились фрикционные накладки ведомого диска, либо нарушена регулировка свободного хода педали сцепления. Замена диска нужна в первом случае.
2. Сцепление ведёт . При полностью выжатой педали сцепление не выключается. То есть часть крутящего момента ещё передаётся на КПП, ведущий и ведомый диски не размыкаются. В этом случае поможет либо регулировка того же свободного хода педали, либо замена выжимного подшипника, корзины сцепления, если регулировка не дала результатов.
3. Сцепление вибрирует .Наблюдаем вибрации в области КПП на определённых оборотах или постоянно. В этом случае сцеплению необходима замена, скорее всего, вышла из строя корзина.
4. Сцепление шумит .Повышенный шум при нажатии на педаль, посторонние звуки при переключении передач. Вероятнее всего, вышло из строя либо все сцепление в сборе, либо корзина или выжимной подшипник. Необходима замена комплекта.

При появлении одного из этих симптомов и, убедившись в том, что регулировка не даёт результатов, приступаем к разборке сцепления своими руками, чтобы не тревожить специалистов, время и труд которых обойдётся нам круглую сумму. Сами же мы сможем заменить сцепление в сборе за час, максимум два.

Процедура замены подшипника

Если подшипник вышел из строя внезапно, в первую очередь нужно предпринять определенные меры, направленные на то, чтобы доехать до ближайшего СТО или до личного гаража.

Добраться до места назначения можно двумя способами: посредством буксира или своим ходом, но без задействования сцепления, то есть без нажатия педали.

В процессе перемещения своим ходом нужно следовать специальной инструкции:

1. Включается первая скорость.
2. Запускается стартер.
3. После начала движения нужно сбросить газ и перевести рычаг коробки в положение 2-го скоростного режима.
4. После небольшого разгона можно переключиться на 3-ю скорость. При этом нужно ловить момент, когда скорость работающего двигателя и вала будут примерно равными.

Использование данного метода разрешается только в крайнем случае. Есть риск «убить» корзину сцепления и даже коробку передач. Желательно найти возможность организовать эвакуатор.

Как только водитель оказывается в СТО, автомобиль отправляется на диагностику, а далее проводятся необходимые ремонтные работы.

Если есть определенные знания по автомобильной тематике, если нет желания тратить средства на помощь профессионалов, можно провести замену своими силами. Чтобы осуществить данный процесс, потребуется иметь в распоряжении необходимые инструменты, специальное место в гараже с ямой и эстакадой. Порядок действий при самостоятельно замене подшипника следующий:

1. Транспортное средство загоняется на яму, ставится на ручной тормоз и устанавливаются противооткатные упоры.
2. Снимаются клеммы с аккумулятора, после чего он полностью убирается, чтобы не мешал работе. Одновременно с этим нужно отсоединить провод, который соединяет массу картера сцепления.
3. Требуется открутить все винты и болты, которые надежно крепят защиту автомобильного двигателя. Защита отсоединяется. Это создает беспрепятственный доступ ко многочисленным узлам системы сцепления.
4. Откручивается тяга привода КПП, то есть кулиса. Для этой цели ключом на 13 нужно открутить болт хомута и развести его в стороны. После этого привод отсоединяется от основной коробки передач.
5. Отсоединяется датчик, осуществляющий включение фонарей заднего перемещения, а также трос системы сцепления.
6. Ослабляются гайки ступиц и поднимаются передние колёса. Их нужно снять и полностью открутить гайки ступиц. После этого откручиваются шаровые опоры и выворачиваются ступицы так, чтобы открылась возможность демонтировать такие элементы, как пыльники, хомуты.
7. Под двигатель нужно обязательно поставить опору, чтобы после снятия КПП он не упал. После этого откручиваются все винты, при помощи которых крепится коробка передач к двигателю, а также откручиваются кронштейны для крепления коробки. Данную работу желательно выполнять вдвоём, так как это достаточно весомая деталь автомобиля. В процессе вытаскивания устройства нужно проследить за тем, чтобы первичный вал не задевал лепестки.
8. Требуется вывести концы пружинного фиксатора при помощи отвёртки. После этого вытаскивается муфта сцепления.
9. Отводятся лепестки немного назад и снимается старый подшипник.
10. Обратной последовательностью действий нужно установить новую деталь на место. Подшипник при этом должен быть установлен на муфту так, чтобы все выступающие компоненты были направлены в сторону муфты.
11. Проводится фиксация новой детали при помощи держателя сцепления с одновременным использованием такого состава, как смазка для выжимного подшипника сцепления.

Это интересно: Спортивная версия Suzuki Swift | Женева 2011

После проведённой замены подшипника устанавливается сама коробка передач, также в обратной последовательности. Нужно вставить на место шаровые опоры, ШРУС, закручивается гайка ступицы. Затем осуществляется установка колёс, затягиваются специальные колёсные болты, автомобиль опускается на поверхность. Как только машина установлена на пол, нужно затянуть их вместе с гайками ступицы.

В завершение работ нужно залить масло обратно в коробку передач, а еще лучше заменить его на совершенно новый продукт.

Менять старый подшипник нужно также исключительно на новый

При этом нужно обратить внимание на производителя детали. Если многочисленные элементы сцепления будут от разных компаний, может появиться небольшой дисбаланс в процессе эксплуатации

Подобрать полный комплект системы сцепления относительно несложно. Главное — ориентироваться на популярность среди покупателей, на отзывы, оставленные водителями, на репутацию производителя и поставщика. Оптимальным вариантом будет приобретение цельного комплекта о одной фирмы.

Порядок операций

Для выполнения ремонтных работ автомобиль нужно установить на смотровую яму, поставить его на «ручник», отсоединить минусовую клемму для обесточивания бортовой сети, снять брызговик мотора. Теперь можно приступить к разборке:

1. Установить домкрат, который будет временно заменять переднюю пару колес. На них нужно открутить гайки, снять шасси и отложить их в сторону.
2. Чтобы вывести контактную деталь шаровой опоры из ступицы, нужно выкрутить болты.
3. Вместо 2 верхних обычных болтов нужно установить крепежи ГБЦ.

Теперь можно снять стартер, он крепится на трех гайках, которые нужно выкрутить.

На этом этапе необходимо установить домкрат под двигатель. После этого открепляется боковая опора мотора.

После этого можно отсоединить заднюю опору мотора и открутить кулису КПП переключения передач.

Со сцепления необходимо демонтировать защитный кожух.

Коробка крепится несколькими болтами, сначала нужно отвернуть передний.
Теперь доступна трансмиссия, сначала откручивается задняя гайка. Со стороны левого крыла расположены болты коробки передач, их нужно выкрутить до упора и снять КПП

Важно проследить, чтобы концевик узла лег на рычажную растяжку. Так образуется щель, которая позволит снять сцепление

IMG9Разборка завершена. На этом этапе остается направляющая для сцепления. Ее нужно тщательно смазать. После этого на направляющую можно надеть выжимной подшипник.

Последующие операции выполняются в порядке обратном вышеописанным действиям. Важно! Выполняя работы не нужно спешить. Все операции выполняются последовательно и спокойно. Проследите, чтобы после сборки не осталось «лишних» запчастей.

Как выполняется замена сцепления ВАЗ 21099, смотрите на этом видео:

Как смазать выжимной подшипник

После того как вы сняли КПП и добрались до выжимного, стоит сразу обратить внимание на его состояние. Ушки, в которые упирается вилка должны быть целыми — не погнутыми и без трещин

Ну и, конечно, проверьте сам подшипник на наличие люфта. Если таков имеется, можно без лишних вопросов выбрасывать его и идти за новым в магазин автомобильных запчастей. Но, если, к удивлению, биения не будет, то возможность восстановления ещё есть. Достаточно его просто хорошо смазать.

Учтите, что подшипник не разбирается, поэтому смазку придётся пропихивать только в те зазоры, которые оставили уплотнительные металлические кольца. Сделать это можно разными вариантами, уже есть пару вариантов этого дела. Объективно их можно разделить на два основных способа:

• Горячий способ. Наиболее эффективный, так как позволяет смазке заполнить всё закрытое пространство подшипника. Для этого способа понадобятся ненужная глубокая посуда и плита. Ставим емкость на слабый огонь и кладём как можно больше смазки. От высокой температуры она начнёт постепенно разжижаясь. Как только это случится, нужно положить туда выжимной подшипник и потушить огонь. После остывания смазка снова схватывается и превращается в густое вещество. Такой же процесс происходит и внутри подшипника, поскольку она затекла туда через все зазоры. После этого обтираем подшипник тряпкой от лишней смазки и устанавливаем на машину. Кстати, таким способом можно смазать любой неразборный подшипник.

  «Горячий» способ (варка) смазки выжимного подшипника

• Холодный способ. Это изнурительный, кропотливый и малоэффективный вариант. Суть заключается в том, чтобы через зазор подшипника налить в него смазку. Для этого его нужно аккуратно зажать в тески и взять, к примеру, дрель, сверло которой необходимо обмотать скотчем. Легонько прикасаясь им к внешней обойме подшипника, мы заставим его вращаться. Вот в этот момент и нужно класть смазку, чтобы он её как бы сам засасывал внутрь щели. Можно это делать и при помощи шприца. Делаем это до тех пор, пока она не полезет с противоположной стороны. Затем вытираем лишнее, и процесс окончен.

  Смазанный выжимной подшипник

Важным моментом также является выбор смазки. Простой солидол в закрытые неразборные подшипники желательно не укладывать, поскольку он коксуется, следовательно, толку от него мало. Брать стоит какую-нибудь дорогую синтетическую смазку, а лучше спросить у продавцов, что для вашей цели подойдёт больше.

Промывать выжимной подшипник в растворителе, хотя многие так и делают.

Также нужно знать, что есть разборные выжимные закрытые подшипники. Многие из них могут иметь вместо стального кольца каучуковый уплотнитель, который легко снимается. В этом случае морочить голову не надо — просто набиваете смазки по края и закрываете всё назад. Ну а если говорить об эффективности, то проще, конечно же, купить новую запчасть. Он прослужит гораздо дольше, да и стоит недорого (не более 500 рублей).

Можете посмотреть пару способов смазки выжимных подшипников:

Причины неисправности сцепления

Выявить поломку фрикционов водитель сумеет без разборки по косвенным симптомам. Необходимо внимательно следить за возникающими признаками неисправности корзины сцепления.

Одним из популярных факторов является включение с пробуксовкой. Это является следствием износа поверхностей или же замасливания рабочей зоны. Также виновником неприятностей оказывается поломка пружины или малый свободный ход педали. Для устранения подобных неприятностей необходима замена ведомого диска, а в некоторых случаях можно обойтись устранением задиров.

Затягивать с ремонтом не стоит, так как от значительного перегрева стальной ведомый диск может деформироваться. Параллельно нажимные диски с чугунным маховиком будут растрескиваться. Аромат быстроизнашивающихся в такой ситуации фрикционных дисков может проникать даже в салон.

Еще одним признаком поломки является неполное включение сцепления. Это случается по таким причинам:

• следствие чрезмерного свободного хода;
• деформация пружины;
• изгиб ведомого диска;
• последствия неправильного монтажа нажимного диска.

Подобный вариант случается после механических деформаций выжимных рычагов. Иногда виновником оказывается заедающий подшипник, который не перемещается с муфтой. Вдоль шлицов загустевшая либо сконденсированная смазка блокирует свободу для движения ведомого диска.

Решить проблему свободного хода удастся лишь при высвобождении накопившихся воздушных пузырьков из гидравлической системы. Также потребуется регулировка хода педали или замена изношенных дисков. Услышать проблему можно по характерному звуку неполного выключения (хруст шестеренок), что способствует быстрому износу КПП.

К частым неисправностям относят возникающие периодически рывки при выжимании педали. Случается это даже при плавном спуске ноги. Чаще всего это – признак крошащихся накладок. Также не стоит исключать следующих типов поломок:

• деформация ведомого диска;
• выработка фрикционных шайб;
• сколы демпферных пружин.

Рывки может спровоцировать блокирование перемещения ведомого диска на шлицах выходного вала от КПП. Реже встречается этот признак из-за рассыпания выжимного подшипника либо тугого перемещения нажимной муфты.

Проблемы способен создать гидропривод. Возникновению провалов при нажатии педали водитель обязан проникновению воздуха в привод, что приводит к неполному выключению (недостаточному разъединению дисков). Требуется избавить систему от воздушных пробок и долить достаточное количество рабочей жидкости.

Если в механизмах, наделенных тросовым приводом, вообще не происходит включение сцепления, то это косвенный признак обрыва троса. Когда у водителя педаль не возвращается в первоначальную позицию, то стоит искать новую возвратную пружинку.
