Выжимной подшипник ваз 2109 замена

Как делается замена диска сцепления ВАЗ-2109 без снятия коробки

Сцепление в автомобиле служит коннектором между двигателем и трансмиссией. Этот узел принимает на себя всю нагрузку, которая возникает при переключении передач. Соответственно деталь можно по праву считать расходным материалом, потому как автовладельцы регулярно сталкиваются с необходимостью ее замены или планового обслуживания. Повлиять на степень износа этого узла практически нереально. Поэтому после отработки ресурса сцепления его нужно менять частично или полностью (при серьезных неисправностях).

Когда необходимо менять узел

Механизм нуждается в обслуживании в следующих ситуациях:

1. Сцепление «ведет». Мощность мотора падает.
2. Наблюдается пробуксовка узла или происходит неполное включение.
3. При переключениях передач слышны щелчки.
4. Происходит самостоятельное выключение сцепления.
5. Замечается вибрация при нажатии педали сцепления.

Нюансы проведения работ

Следование всем рекомендациям из руководства от автопроизводителя не гарантирует того факта, что все делается просто и быстро. Далеко не каждый владелец автомобиля имеет возможность загнать машину на яму или эстакаду. Подъемник отлично подойдет для проведения работ, но он тоже есть далеко не у всех.

При обращении в любой сервис – замену произведут в течение пары часов, но за такую услугу потребуется выложить немалую сумму. Для самостоятельного проведения работ, возможно, понадобится целый день. Может и больше, если у вас нет опыта в ремонте машины.

Большая часть времени тратится на разборку и сборку. Операция по замене узла займет у вас не более получаса. Далее в статье мы рассмотрим процесс замены сцепления без ямы/подъемника.

Перед началом работ

Практически каждого автовладельца интересует вопрос: можно ли выполнить замену без демонтажа коробки передач? Однозначный ответ вы вряд ли найдете, но процедура вполне осуществима. В первую очередь найдите несколько больших пней высотой до 40 см, а также обзаведитесь несколькими дополнительными брусками. Чтобы автомобиль банально не упал в процессе проведения работ, позаботьтесь об установке под машину пары обычных колес.

Снимать коробку передач или нет – ответить на это вопрос придется конкретно вам. Потому как при неосторожных действиях КПП может просто упасть на землю, а поднять ее из-под автомобиля будет очень проблематично.

Изначально отключите аккумулятор, чтобы электросеть машины была обесточена. Далее можно переходить к процессу, отображенному в следующем списке:

1. Демонтируйте колеса и уберите подальше от машины.
2. Демонтируйте рулевые наконечники, освободите стойки.
3. Отвинтите болты крепления шаровой опоры.
4. Снимите защиту двигателя посредством троса.
5. Следующим шагом необходимо слить масло с коробки.
6. Ослабьте гайку кулисы, снимите ее.
7. На двух подушках выкрутите гайки.
8. Под двигатель подведите домкрат или соорудите иную опору.
9. Отключите датчик заднего хода.
10. От стартера отключите провода, вывинтите гайки и демонтируйте его.
11. На защите маховика и вилке выкрутите гайки.
12. На этом шаге извлеките ШРУС с правой стороны. Левую сторону не стоит демонтировать.
13. Выкрутите болты фиксации к блоку коробки передач.
14. На последнем шаге выкрутите гайки, которые находятся над правым ШРУСом.

Замена сцепления

После проведенных подготовительных работ можно снять коробку. Однако не спешите. Для продолжения процесса возьмите два болта с верхнего рычага. Эти элементы обладают подходящей в нашей ситуации резьбой. Вкрутите их сверху и можно приступать к разъединению узлов при помощи лома. Такая схема замены сцепления является очень трудоемкой. Сквозь щель уберите выжимной подшипник и открутите болты корзины. В сравнении с инструкцией по эксплуатации, процесс замены несколько отличается. Новый выжимной подшипник устанавливается на свое место. Далее ставится диск на маховик, и только потом сверху одевается корзина.

Болты нужно закручивать примерно на два оборота. Их нельзя сильно затягивать

На следующем шаге с предельной осторожностью начните насаживать первичный вал на шлицы диска

В процессе замены обратите внимание на лепестки корзины. Эти элементы обладают незначительным ресурсом работы

Поэтому при необходимости их также следует заменить.

После проведения операций по замене сцепления сборку автомобиля проводите в обратной последовательности. На этом можно считать, что ремонт окончен.

Подводя итог, отметим, что из статьи вы узнали, как проводится замена сцепления на ВАЗ-2109 своими руками. Если вы ощущаете недостаток опыта в ремонте автомобиля, тогда лучшим выходом из ситуации будет обращение на СТО. В таком случае вы сэкономите массу времени, нервов и средств.

Снятие и установка сцепления и его привода

Снятие. Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Для снятия вилки выключения сцепления выньте втулку 12 (см. ) из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач (см. подраздел «Коробка передач»), затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления и его привода проводится в последовательности, обратной снятию, с учетом следующего:

— очистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

ПРИМЕЧАНИЕ Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

— установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска, и отцентрируйте диск относительно маховика оправкой А.70081 (), заменяющей шлицевой конец первичного вала коробки передач. — смажьте втулки 2 (см. ) и 12 смазкой ШРУС-4; — смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 (см. ) троса консистентной смазкой ЛСЦ-15 или Литол-24;

ПОРЯДОК ВЫПОЛНЕНИЯ

Маховик в трансмиссии ВАЗ 2109

Маховик ВАЗ 2109 является частью трансмиссии этого автомобиля. Он расположен между двигателем и сцеплением. Этот агрегат является выходной точкой двигателя внутреннего сгорания (ДВС) и входной точкой привода авто, соединяется с ведущим валом коробки переключения передач (КПП). В машине маховик выполняет три функции:

1. Повышает равномерность вращения коленчатого вала двигателя, сглаживает колебания величины крутящего момента, передаваемого с поршней камер сгорания через кривошипно-шатунный механизм на коленчатый вал ДВС. Дело в том, что при каждом обороте коленчатого вала происходит два взрывообразных акта сгорания топливо-воздушной смеси в цилиндрах автомобиля, и если бы не маховик, коленвал бы сильно дёргался дважды за каждый свой оборот. Маховик сглаживает эти пульсации, накапливая и отдавая кинетическую энергию вращательного движения.
2. Обеспечивает передачу крутящего момента от двигателя к коробке. Этот агрегат является первичным, ведущим диском механизма сцепления. При отпущенной педали сцепления ведомый диск прижимается к маховику, обеспечивает вращение выходного вала КПП и приводит во вращение ведущие передние колёса ВАЗ 2109.
3. При запуске автомобиля маховик обеспечивает передачу крутящего момента от стартёра на коленвал двигателя. При повороте ключа зажигания в положение «стартёр» происходит зацепление шестерёнки стартёра с зубьями венца — таким образом раскручиваются маховик и коленвал. В цилиндры подаётся искра зажигания и двигатель запускается. Ключ зажигания возвращается в положение «зажигание» и шестерёнка стартёра выходит из зацепления с венцом.

С точки зрения эксплуатации именно венец является самым уязвимым местом. Наиболее распространённая поломка — износ его зубьев. Если износ достигает критического уровня, шестерёнка стартёра не входит в зацепление с венцом и запуск двигателя от аккумулятора становится невозможен. Приходится заводиться с толчка.

Когда нужно сменять диск сцепления

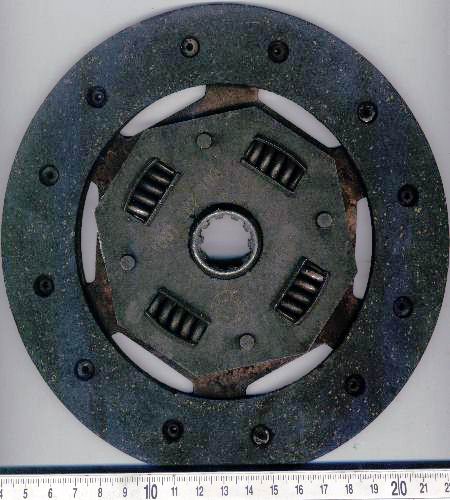

Ваз 2109 ведомый диск

К сожалению, ни один изготовитель не указывает точные цифры замены или ремонта сцепления, и это не удивительно, так как исправность и термин эксплуатации данного узла в большей мере будет зависеть от водителя. Нужно заметить, что от качества эксплуатации сцепления напрямую зависит срок службы и риск возникновения текущих неисправностей. В соответствии со статистикой, зачастую ломается ведомый или ведущий диск сцепления. Могут наблюдаться такие дефекты:

• любые механические деформации;
• поломка пружин демпферов;
• неисправность шлицов ступицы;
• изнашиваемость фрикционных накладок.

Все эти неприятности говорят о неотложной смене диска сцепления.

Признаки неисправности

Это:

• пробуксовка сцепления;
• не выполняется выключение;
• при включении ощущается вибрация;
• педаль не становится в обратное положение.

Соответствующую проверку можно сделать либо в сервисе, либо своими силами в гаражных условиях при помощи детальной инструкции. Если подразумевается второй способ замены, действия нужно будет выполнять внимательно и качественно.

Ваз 21099 регулировка сцепления — Ремонт автомобиля своими руками

Во время эксплуатации автомобиля часто возникает необходимость в текущих регулировках, настройках и доводках разных механизмов и систем. Это связано в первую очередь с износом тех или иных деталей. Сцепление автомобиля ВАЗ 2109 — достаточно надежный узел, и претензий к нему практически не возникает. В том случае, если он правильно отрегулирован и все детали соответствуют заводским нормативам.

Регулировка сцепления ВАЗ 2109

Эксплуатируя автомобиль, можно заметить, что педаль сцепления со временем меняет свое положение и рабочий ход увеличивается. Это говорит об износе фрикционных накладок диска сцепления, но это не значит, что он подлежит замене. Достаточно просто правильно провести регулировку, и сцепление будет работать в нормальном режиме еще некоторое время до полного износа накладок.

1. С конструкцией механизма привода сцепления мы познакомимся позже, а сейчас рассмотрим процесс регулировки. Он не сложен и займет несколько минут времени. Для регулировки нам понадобится набор ключей, точнее, два ключа на 17 и линейка.
2. Замеряем рабочий ход педали сцепления. Для этого меряем расстояние от центра рабочей площадки педали до пола, затем нажимаем на педаль рукой до упора и замеряем и это расстояние. В результате мы должны получить рабочий ход педали сцепления не более, чем 135 мм. Это заводская норма, и в этом случае, если сцепление работает нормально, регулировка не требуется. В случае, если рабочий ход отличается от нормы в большую или меньшую сторону, тогда нужно провести нехитрую регулировку.
3. Открываем капот и находим кронштейн, к которому крепится кожух троса сцепления. Кронштейн зафиксирован на КПП, имеет паз, в котором и закреплен кожух троса.
4. Отворачиваем контргайку. Она находится ближе к концу троса.
5. Вращая регулировочную гайку, находящуюся внутри кронштейна, добиваемся нужной длины кожуха троса.
6. Несколько раз активно нажимаем на педаль и повторно проверяем рабочий ход педали сцепления.
7. Добившись нужного значения рабочего хода, зажимаем контргайку, фиксируя кожух в новом положении.

ЭТО ИНТЕРЕСНО: Признаки неисправности рхх ваз 2110

Когда регулировать сцепление на ВАЗ 2109

Необходимость в регулировке сцепления возникает не моментально, а постепенно. Но если прозевать момент, то последствия могут быть неутешительными

Несколько признаков того, что пора обратить внимание на привод сцепления:

• сцепление ведет — не полностью выключенное сцепление приводит к тому, что крутящий момент от двигателя постоянно передается на коробку передач, в результате чего могут возникнуть сложности с включением первой передачи при трогании с места, а также при переключении передач во время движения. Первичный вал КПП будет все время вращаться, не давая шестерням вступить в зацепление. В этом случае слышен характерный скрежет шестерен КПП, да и по затрудненному включению передач понять это несложно. В этом случае педаль не до конца выключает сцепление, следовательно, длину кожуха троса нужно уменьшать.
• сцепление буксует — при полностью отпущенной педали сцепления двигатель не может передать весь крутящий момент на коробку передач. Это происходит из-за того, что диск сцепления недостаточно плотно прижат к маховику двигателя и пробуксовывает. При этом он перегревается, издавая характерный запах, который ни с чем перепутать нельзя. Для устранения пробуксовки сцепления, следует удлинить кожух троса.

Неисправности привода сцепления ВАЗ 2109

Несмотря на то, что привод сцепления переднеприводных моделей ВАЗ устроен максимально просто, есть некоторые детали, которые могут вызвать некорректную работу сцепления.

В первую очередь, это сам трос привода. Заводской трос способен прослужить довольно долго, но он тоже не вечен. Причем трос рвется всегда в такие моменты, когда мы этого не ожидаем. Поэтому опытные владельцы девяток обязательно возят с собой запасной приводной трос.

Порвавшийся трос, как правило, восстановлению не подлежит, да это и не настолько необходимо. Приводных тросов в продаже много, но не все они бывают достойного качества.

Главное, на что стоит обращать внимание при покупке нового троса — тщательность изготовления в местах крепления троса

Обслуживание привода сцепления ВАЗ 2109

В обслуживании нуждается только трос. При его замене стоит промазать сам трос, затем поместить некоторое количество консистентной смазки под гофрированный колпачок. Этой смазки будет достаточно для того, чтобы трос в кожухе перемещался без усилий и плавно.

Выполнив этих несколько несложных операций, вы избавитесь от проблем с переключением передач, а также сможете настроить положение педали сцепления максимально удобным для вождения. Берегите сцепление, и ровных вам дорог!

Ваз 2107 — регулировка сцепления

Какой подшипник сцепления ставить?

Оригинальный номер подшипника сцепления 2108 1601182.

• Pilenga PC-P 2108 — 360 руб.
• Luk 500 0439 20 — 1156 руб.
• Fenox TP2116C3 — 345 руб.

Снимаем «минусовую» клемму с аккумулятора «4», снимаем разъем с датчика массового расхода воздуха (ДМРВ) «2», ослабляем хомут крепления гофры к ДМРВ «3», вынимаем из автомобиля корпус воздушного фильтра «1».

Снимаем тросик сцепления с вилки сцепления. Ослабляем две гайки крепления троса к скобе на коробке передач.

Снимаем защитный кожух сцепления. Отсоединяем провод «массы» и датчик верхней мертвой точки от картера сцепления. Отсоединяем провода от выключателя света заднего хода. Сливаем масло.

Откручиваем 3 болта крепления кронштейна к кузову. Откручиваем гайку крепления растяжки рычага.

Поддомкрачиваем автомобиль. Извлекаем два болта «1» и отсоединяем шаровой шарнир рычага подвески от поворотного кулака. Откручиваем гайку «2» крепления растяжки к рычагу подвески, вынимаем продольную растяжку вместе с рычагом.

Снимаем колесо, откручиваем ступичную гайку и отворачиваем крепление шаровой опоры к поворотному кулаку, затем выводим ШРУС из отверстия подшипника.

Уперев монтировкой в картер коробки передач, впрессовываем внутренний шарнир привода из полуосевой шестерни, для этого резко бьём по корпусу внутреннего шарнира молотком. Выбиваем шарнир из полуосевой шестерни.

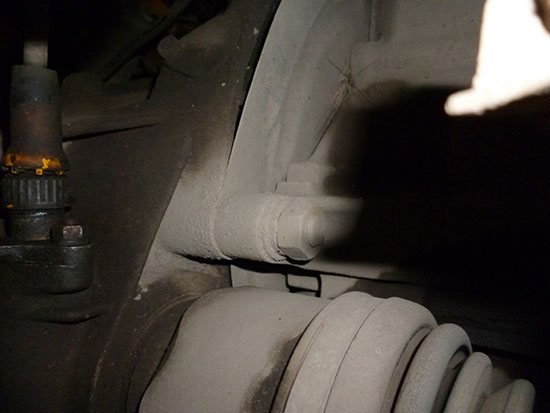

Крепление шаровой опоры без привода переднего колеса.

Ослабляем затяжку хомута и отсоединяем тягу привода переключения передач от шарнира выбора передач. Также необходимо подставить подпорку под двигатель, иначе он может опуститься слишком низко и оторвать шланги отопителя салона.

Отвернув болты крепления задней опоры подвески силового агрегата, вынимаем кронштейн подвески из проушин лонжерона кузова.

Ключом «на 17» откручиваем гайку и вынимаем болт левой опоры двигателя. Отвинчиваем три гайки крепления стартера и снимаем стартер.

Ключом «на 19» отворачиваем три болта и одну гайку крепления картера сцепления к блоку цилиндров, отводим коробку передач от двигателя и снимаем ее.

Накидным ключом «на 8» откручиваем шесть болтов крепления кожуха сцепления к маховику. Чтобы болты легко отвернулись, простукиваем их головки медным молотком. Для отворачивания болтов можно также воспользоваться головкой «на 8».

Снимаем ведомый и ведущий диски сцепления. Проверяем степень износа фрикционных накладок. Если головки заклёпок углублены менее чем 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклёпочные соединения, диск необходимо заменить. Трещины или механические повреждения на деталях ведомого диска не допускаются.

Если при визуальном осмотре обнаружено ослаблении заклепочных соединений деталей корзины сцепления и ведущего диска, то следует заменить ведущий диск сцепления в сборе.

Смазываем посадочное место выжимного подшипника на валу, а также направляющие вилки сцепления, затем устанавливаем подшипник.

Ставя сцепление, ориентируем ведомый диск выступающей частью в сторону ведущего диска и вставляем центрирующую оправку.

Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем ведущий диск сцепления, равномерно (по одному обороту за проход) затягивая болты. Болты закручиваем не более чем на один оборот каждый, чтобы не деформировать фланец ведущего диска сцепления. Собираем всё в обратной последовательности.

По просьбе моего друга Миши ( smalk ) Выкладываю краткую инструкцию по замене сцепления на ВАЗ 2108,09,099,13,14,15. Работы проводились с моей машиной мною с 9.30 до 13.00.

И так начнем: Отсоединяем АКБ. (На инжекторных машинах снимаем корпус воздушного фильтра) Снимаем левый брызговик двигателя. Расконтриваем и откручиваем ступичные гайки с обоих сторон. Поддомкрачиваем и откручиваем левое колесо. Откручиваем два болта крепления шаровой. Выводим привод из ступицы.

Симптомы неисправности

Выжимной подшипник сцепления сам подскажет, что его ресурс уже на пределе или он полностью вышел из строя. Потому ваша задача — следить за поведением автомобиля и своевременно реагировать на возникающие проблемы.

Признак поломки	Особенности
Нажатие педали сцепления становится тугим	Изначально это доставляет только определенный дискомфорт, поскольку приходится прикладывать большее усилие для переключения передач. Но игнорировать такое явление не стоит. Необходимо заменить подшип
С трудом включается первая и задняя передача	Это говорит о том, что ресурс подшипника постепенно заканчивается, и вам срочно следует предпринять ответные действия. Если этого не сделать, вскоре вы не сможете включить ни одну из передач на вашей КПП
Автомобиль не тянет	Наблюдается потеря эффективности, работоспособности коробки. Следовательно, не удается правильно, быстро переключить передачи. Отсюда усложняются манёвры, обгоны и банальный набор скорости
Автомобиль буксует	Это происходит сначала изредка, а потому чуть ли не при каждом переключении передач. Этот симптом явно свидетельствует о том, что машину пора отправлять на СТО или в гараж для ремонта

Старый и новый ВП

Если своевременно не заменить выжимной подшипник, в скором времени КПП откажет, сцепление не будет работать и это приведет к печальным последствиям.

Последствия износа

Если вы столкнулись с таким явлением как износ выжимного подшипника сцепления, то вы наверняка часто ездите на собственном ВАЗ 2109. Именно время и множество пройденных километров приводят к подобным поломкам.

Если вовремя не заменить подшип, это обернется следующими последствиями:

• Любая последующая поездка может оказаться последней для автомобиля;
• Диск сцепления перегреется, что приведет к разрушению накладки;
• Помимо замены подшипника, придется заменить и полностью диск сцепления;
• Не редко выходит из строя сцепление. Если вы слышите непонятный шум, идущий от системы сцепления, значит с ним беда.

Замена сцепления ВАЗ 2109 своими руками

Если при запуске двигателя слышны шумы и появляются вибрации, ощущаются «рабочие рывки», увеличился ход педали, изменилась динамика автомобиля, увеличился расход бензина, скорее всего, необходима замена сцепления ВАЗ 2109. Чаще всего причиной этого является нарушения правил использования транспортного средства. Например, водитель любит стартовать с пробуксовкой, или ему пришлось выбираться из сугроба. Может выйти из строя и одна из деталей узла. Например, выжимной подшипник. Когда он «летит» слышен сильный «визг». В результате – отказ сцепления.

Что именно нужно делать – может определить диагностика в СТО. Или это можно увидеть своими глазами при демонтаже. Как починить этот узел самостоятельно будет рассказано дальше.

Необходимые запчасти

Для установки сцепления ВАЗ 2109 вам потребуется новый узел. Лучше брать модели, рекомендованные производителем машины с артикулами 2109-1601000, 801122, 2108-1601085, FR 761. Цена комплекта зависит от производителя и продавца, варьируется в пределах от 2300 до 3600 рублей.

Необходимые для ремонта инструменты

Для замены корзины сцепления ВАЗ 2109 вам нужно приготовить такие инструменты:

• стандартный набор ключей;
• домкрат.

Ремонт своими руками вполне целесообразен, поскольку цена замены сцепления ВАЗ 2109 на 3 марта 2021 года в среднем в автосервисах составляет 3,2 тысячи рублей.

Но самостоятельный ремонт вполне доступен даже без помощника, и без полного снятия КПП. Принцип ремонта и последовательность выполнения работ идентичны для моделей 2108-2115, поэтому предлагаем посмотреть, как выполняется такой демонтаж на ВАЗ 2114:

Порядок операций

Для выполнения ремонтных работ автомобиль нужно установить на смотровую яму, поставить его на «ручник», отсоединить минусовую клемму для обесточивания бортовой сети, снять брызговик мотора. Теперь можно приступить к разборке:

1. Установить домкрат, который будет временно заменять переднюю пару колес. На них нужно открутить гайки, снять шасси и отложить их в сторону.
2. Чтобы вывести контактную деталь шаровой опоры из ступицы, нужно выкрутить болты.
3. Вместо 2 верхних обычных болтов нужно установить крепежи ГБЦ.

Теперь можно снять стартер, он крепится на трех гайках, которые нужно выкрутить.

На этом этапе необходимо установить домкрат под двигатель. После этого открепляется боковая опора мотора.

После этого можно отсоединить заднюю опору мотора и открутить кулису КПП переключения передач.

Со сцепления необходимо демонтировать защитный кожух.

• Коробка крепится несколькими болтами, сначала нужно отвернуть передний.
• Теперь доступна трансмиссия, сначала откручивается задняя гайка.

Со стороны левого крыла расположены болты коробки передач, их нужно выкрутить до упора и снять КПП

Важно проследить, чтобы концевик узла лег на рычажную растяжку. Так образуется щель, которая позволит снять сцепление

Разборка завершена. На этом этапе остается направляющая для сцепления. Ее нужно тщательно смазать. После этого на направляющую можно надеть выжимной подшипник.

Последующие операции выполняются в порядке обратном вышеописанным действиям. Важно! Выполняя работы не нужно спешить. Все операции выполняются последовательно и спокойно. Проследите, чтобы после сборки не осталось «лишних» запчастей.

Резюмируем

Если проверка показала, что свободный ход – нормален, но вы сомневаетесь в своей компетенции по регулировке узла, обратитесь в СТО. Неправильные установки могут стать причиной быстрого выхода из строя сцепления. Если вы хотите самостоятельно довести работы до конца, нужную информацию вы можете найти на сайте производителя ТС или в его сервисной книге

Важно выполнять работы своевременно, чтобы не попасть в неприятную ситуацию в дороге. Следите за ресурсом деталей сцепления, например, срок службы ведомого диска составляет 100 тысяч километров

Но, если у автомобилиста агрессивная манера вождения, он может снизиться в 2-3 раза. Как выполняется замена сцепления ВАЗ 21099, смотрите на этом видео :

Оценка статьи:

Ваз 2109 замена сцепленияСсылка на основную публикацию

Похожие публикации

Кондиционер Chevrolet Lacetti

Как правильно ставить диск сцепления

1. Открутите шесть болтов от корзины сцепления, используя ключ на восемь миллиметров. Будьте аккуратны, чтобы не сорвать головки болтов.
2. Демонтируйте кожух сцепления вместе с ведомым диском.
3. Проверьте его состояние. Ведомый диск должен быть без трещин и деформаций. Иначе его требуется заменить.
4. Проверьте рабочую часть маховика и выжимного механизма. Они должны быть без сколов, задиров и глубоких рисок. Если такие деформации есть, то маховик и выжимной механизм требуется заменить.

После осмотра нужно собирать диск сцепления

Обратите внимание на то, как правильно ставить диск сцепления:. Он устанавливается в противоположном порядке, но менее выступающая часть должна иметь направление к маховику

Он устанавливается в противоположном порядке, но менее выступающая часть должна иметь направление к маховику.

Также при установке нового диска сцепления лучше применить центрирующую оправку. Если ее нет в комплекте, то докупите ее. Благо, она стоит совсем не дорого.

Замена сцепления для автомобилей

ВАЗ 2106

На ВАЗ-классике сцепление может выходить из строя по разным причинам, и проблема не обязательно может заключаться в корзине или диске, часто причиной поломки является рабочий или главный цилиндр сцепления (ГЦС). Признаки неисправного ГЦС:

• сцепление появляется не с первого раза, приходится несколько раз нажимать на педаль;
• выжим педали «ватный».

Определить дефектный РЦС можно его внешним осмотром, если цилиндр неисправен, он начинает течь. Замену сцепления 2106 производят на автоподъемнике или яме, при этом демонтируется коробка передач, а затем снимаются диск и корзина.

ВАЗ 2107

Все автомашины семейства ВАЗ-классика имеет практически одинаковые силовые агрегаты и трансмиссию. Двигатели внешне очень похожи между собой, они отличаются только объемом цилиндров и топливной системой. Механические коробки передач на «Классике» различаются только количеством ступеней – существуют 4-ст. и 5-ст. МКПП. Все корзины сцепления 2101-07 между собой одинаковые, различаются только ДС – у «копеечных» дисков (2101) меньше по диаметру фрикционные накладки, чем у ДС 2106.

Замена сцепления ВАЗ 2107 производится точно так же, как и на моделях 2106.

ВАЗ 2109

На переднеприводных авто ВАЗ 2108-09 сцепление меняется приблизительно так же, как и на ВАЗ-классике, разница заключается лишь в снятии и установке КПП – на «девятке» нет карданного вала, зато приходится снимать приводы колес (ШРУСы). Еще есть различие – у авто ВАЗ 2109 присутствует тросиковый привод (у всей «классики» – гидропривод). Замену сцепления ВАЗ 2109 производить несколько сложнее, чем на моделях 2101-07, и поэтому работа занимает больше времени.

ВАЗ 2114

Автомобиль ВАЗ 2114 имеет практически такую же коробку передач и двигатель, как и на модели 2109. Разница заключается лишь в том, что многие «девятки» карбюраторные, а на машинах 2114 устанавливаются инжекторные моторы. Поэтому замена сцепления 2114 принципиально ничем не отличается от замены 2109.

ВАЗ 2115

Если между ВАЗ 2109 и ВАЗ 2114 есть небольшие конструктивные отличия в силовом агрегате и трансмиссии, то разницы в деталях двигателя и КПП между 2114 и 2115 нет абсолютно никакой, машины между собой отличаются только лишь кузовами:

• ВАЗ-2114 – это хэтчбек;
• ВАЗ-2115 – седан.

Соответственно, замена сцепления ВАЗ 2115 выполняется точно также, как и на авто ВАЗ 2114.

ВАЗ 2110

Сами элементы сцепления 2110 (корзина и диск) имеют небольшие отличия от деталей ВАЗ 2114-2115 – ДС 2110 имеет увеличенный диаметр (200 мм на «десятке», и 190 мм на 2114). Но принципиально все эти детали одинаковые, и КПП 2110 снимается точно так же, как и на «четырнадцатой» или «пятнадцатой» модели. Поэтому и замена сцепления ВАЗ 2110 практически ничем не отличается от замены на машинах 2113-2114-2115.
