Замена гранаты ваз 2109

Как снять гранату с привода?

Внутренняя граната легкими постукиваниями извлекается из коробки передач. Но нужно соблюдать одно условие – если извлекаете сразу две внутренние гранаты из коробки, делайте это поочередно. Сначала вынимаете одну, вместо нее ставите заглушку, затем вторую. В противном случае дифференциал может попросту рассыпаться. И для ремонта потребуется полностью разбирать коробку передач.

А теперь давайте поговорим более подробно о том, как поменять наружную гранату на ВАЗ-2109. Дело это не очень сложное, но потребуется сноровка. Первым делом нужно срезать старый пыльник – он вам больше не понадобится, поэтому его можно снять таким «варварским» способом. Хомуты, конечно же, тоже нужно снять.

После этого вал крепко зажимаете в тисках, чтобы граната оказалась снизу. Расположите ее так, чтобы она ровно стояла на валу – вы сможете ее быстрее сбить. Через деревянную проставку нанесите несколько резких ударов. Граната должна без проблем сойти с вала. Наносить удары металлическими предметами нельзя, так как можно разрушить целостность элемента. При замене гранат на ВАЗ-2114 необходимо приводы снимать полностью, это позволит существенно упростить ремонт.

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа

Особенности

Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний

Перед началом работы следует выяснить, какой именно ШРУС вышел из строя. Замена внутреннего элемента заметно отличается от аналогичной процедуры, касающейся наружного.

Как отмечалось выше, своевременно поменяв пыльники, в большинстве случаев удается избежать необходимости установки новых гранат. Если момент не упущен, то будет достаточно снять шарниры, а затем их:

• вымыть в бензине;
• смазать;
• вернуть на место.

Однако если проблема была выявлена с опозданием, то ШРУСы наверняка придется поменять.

Порядок действий следующий:

• установите машину на ручной тормоз и дополнительно подставьте под колеса стопоры;
• чуть приподнимите автомобиль домкратом и демонтируйте колесо;
• торцевым ключом свинтите со ступицы гайку (иногда, чтобы сорвать ее с места, потребуется несколько раз ударить монтировкой);
• отсоедините шаровую опору (удерживается снизу двумя болтами на 17 мм);
• вытащите рулевой наконечник из стойки;
• выверните руль для того, чтобы старый шарнир смог выйти без сложностей;
• молотком выбейте втулку ШРУСа из ступицы;
• старый пыльник просто разрежьте и снимите;
• внутреннюю часть гранаты (если она выпала) с помощью монтировки снимите с привода;
• натяните пыльник, помогая ему тонкой отверткой встать на место, и отогните его на привод, чтобы не мешал;
• стопорное кольцо от нового шарнира наденьте на привод (на его конце есть специальный паз);
• выдавите в гранату половину пакетика смазки (идет в комплекте);
• навинтите на втулку узла старую гайку (она защитит резьбу от повреждения);
• несколькими сильными ударами посадите ШРУС на привод до упора;
• остаток смазки поместите в основание пыльника;
• натяните резинку на ШРУС;
• прижмите пыльник одной рукой, а второй вращайте гранату, чтобы смазка распространилась по детали;
• зафиксируйте внешний и внутренние края резиновой защиты металлическими хомутиками (в комплекте не идут);
• свинтите старую гайку;
• верните на место ступицу;
• прикрутите шаровую опору;
• установите колесо.

Замена наружного и внутреннего ШРУСа

Автомобиль ВАЗ 2109, в отличии от своих предшественников, имеет передний привод. В его конструкции, для передачи крутящего момента от коробки передач к колесам, вместо редуктора заднего моста, служит, так называемый ШРУС (по-простонародному «Граната»). Поскольку данный механизм постоянно находится в движении, его комплектующие быстро нагреваются. Поэтому, для отвода температуры в «гранате», используют специальную смазку. А для того, чтоб пыль не попадала на деталь, и смазка быстро не засорялась, используют специальные пыльники – кожухи, защищающие «гранату» от загрязнения.

По конструкции, в автомобиле выделяют два шруса и два пыльника – внешние и внутренние. Внешние устанавливаются на ступицу, а внутренние — в механизм коробки передач. Вообще, данная деталь рассчитана на довольно длительную эксплуатацию, но, как и все детали и механизмы автомобиля, может потребовать ремонта или замены. Как произвести замену своими руками, читайте далее.

Симптомы и причины поломки

Для того, чтоб без диагностики определить – сломана «граната», или нет, достаточно просто прислушаться к автомобилю. Если в процессе езды, особенно на поворотах, из переднего колеса слышен характерный шум или стук, значит Вашей «гранате» необходима замена. И провести ее нужно как можно скорее, иначе последствия могут быть катастрофические.

Для того, чтоб удостоверится в правильности «диагноза», можете проверить люфт на валу привода. Попробуйте его немного раскачать рукой, и люфт будет сразу заметен. С проверкой пыльника, всю обстоит гораздо проще. Выверните переднее колесо в любую сторону, до упора, и осмотреть его на наличие трещин или потеков. Если они есть, то оба пыльника необходимо заменить.

Внутренний

Замена внутреннего шруса ВАЗ 2109 проводится при наличии следующих деталей и инструментов:

• Тиски;
• Набор ключей;
• Молоток;
• Домкрат.

Первым делом, снимите полностью привод с автомобиля, и закрепите его в тисках. Для снятия пыльника, вам будет необходимо демонтировать хомуты шруса. После того, как данная процедура будет сделана, можно приступать к снятию самой детали. С помощью молотка, нанесите несколько крепких ударов по детали, для того, чтоб она вышла из крепления. На конце данной детали, находится пластиковый наконечник. Его необходимо аккуратно снять, для последующей установки на новую «гранату».

Перед тем, как произвести замену, все крепления, и сам шрус, нужно смазать специальной смазкой. Далее, аккуратно надеть новую деталь обратно на привод. Для этого, используйте молоток и деревянный брус, чтоб не повредить деталь.

Далее, следует установка пыльника. Его нужно установить на расстоянии, примерно 20 мм от «гранаты». После установки, закрепить хомутиками.

Внешний

Замена наружного шруса ВАЗ 2109, производится, в основном, не снимая привод. Для этого, передние колеса нужно поднять домкратом, и установить переднюю часть автомобиля на специальные опоры. Колеса должны находится в подвешенном состоянии, чтоб привод мог свободно вращаться.

Далее, открутите винты крепления колеса, и снимите его, а рулевое колесо поверните до упора в любую сторону. Отсоедините поворотную цапфу от шлицевого конца «гранаты». Открутите гайки крепления пыльника, и снимите его. Аккуратно выбейте внутренний шрус с коробки передач, и следом за ним, внешний. Привод должен оставаться на месте и быть зафиксированным.

Теперь, шрус можно заменить, или сделать профилактику, помыв его бензином. Если на нем видны повреждения, то замена просто необходима. На время замены внутренней гранаты, в отверстие коробки передач вставьте временную заглушку, но не закрепляйте ее. После того, как замена будет завершена, выньте внутреннюю «гранату», и установите на свое место внешнюю. Соберите полностью, и вставьте шрус обратно.

После того, как всё будет на своих местах, ставьте колесо обратно, и перед началом движения проверьте работу рулевого колеса. Если руль крутится нормально, до упора, и не сопровождается хрустом, то Вы все сделали правильно.

Признаки выхода из строя наружней гранаты (шруса).

Чаще всего производится замена наружного ШРУСа ВАЗ-2109, так как у него ресурс примерно втрое меньше, нежели внутреннего. Но алгоритм проведения ремонта в целом похож.

Даже для установки новых пыльников потребуется полностью демонтировать привод – так намного удобнее работать. Чтобы определить поломки гранат, нужно сделать такие манипуляции:

1. Вывернуть руль влево до упора.
2. Тронуться с места и прислушаться, есть ли посторонние звуки.
3. Вывернуть руль вправо до упора, после чего опять тронуться с места и прислушаться к звукам.

Если появится характерный хруст, нужно менять гранату. Ремонтировать ее бесполезно – восстановлению эти элементы не подлежат. Если неисправны оба ШРУСа – внутренний и внешний, то проще окажется установить новый привод в сборе. По крайней мере, не будет проблем со сбиванием старых гранат.

В отличие от других автомобилей, для ВАЗ-2109 особенно трудно сохранить пыльник гранаты на длительный период в рабочем состоянии. Основными причинами выхода его из строя, прежде всего, могут послужить неблагоприятные климатические и внешние факторы. Вследствие этого на деталях образуются трещины, и дальнейшая его эксплуатация будет невозможна.

Тут есть два варианта:

• признаки того, что у Вас уже сломалась граната,
• признаки того, что граната скоро выйдет сломается.

Конечно же первым признаком неисправности наружней гранаты является треск. Если Вы слышите треск во время движения при повернутом руле, однозначно это шрус. Чем больше угол поворота колеса и чем сильнее Вы давите на газ, тем громче щелчки.Еще один признак, который проявляется далеко не всегда это вибрация на руле при скорости больше 80 км/ч. Вибрация лишь немного похожа на вибрацию от неотбалансированого колеса. Проявляется она обычно, как небольшое подёргивание руля.

При поломке шруса машина перестанет ехать. На любой включённой передаче нажимайте на газ, обороты растут, а машина не едет.

Как понять, что сломался именно внешний шрус, а не внутренний или вообще сцепление (первые признаки поломки схожи с признаками поломки сцепления)? В первую очередь заводим машину и ставим её на любую передачу. Далее открываем капот и смотрим по очереди на каждый из валов идущих из коробки к колёсам (один короткий, другой длинный). Если какой-то вал крутится — значит с этой стороны и сломался шрус.

Составные элементы шарниров выполнены из высококачественных материалов, а рабочие поверхности имеют высококачественную обработку. Поэтому ШРУСы ВАЗ-2108 могут отработать значительный период без каких-либо вмешательств или обслуживания самого узла.

Но есть один нюанс – надежность узла соблюдается только при условии отсутствия загрязнения. Попадание внутрь песка и пыли, которые являются абразивом, интенсивно изнашивают рабочие поверхности, что приводит к разрушению шарнира.

От загрязнения узел защищают пыльники – специальные резинотехнические элементы, с одной стороны фиксирующийся хомутом на валу, а с другой – на внешней обойме.

А вот ресурс пыльника – ограничен. Из-за постоянного контакта с внешней средой, резина «стареет», что приводит к образованию трещин, сквозь которые внутрь узла проникает песок и грязь.

Диагностика привода сводится к осмотру пыльников. При выявлении хоть незначительных трещин, требуется незамедлительная замена пыльника ШРУСа 2108. Дополнительно проводится промывка элемента и закладка свежего смазочного материала.

Признаком того, что требуется замена ШРУСа ВАЗ-2108, является появление ярко выраженного хруста и щелчков при поворотах руля. При незначительном износе сторонние звуки проявляются только при крайних положениях руля, но по мере износа хруст появляется и при меньших углах поворота.

На начальных этапах еще можно попытаться продлить срок эксплуатации, путем промывки, закладки смазки и замены пыльника. Но отметим, что если хруст появился, значит, рабочие поверхности уже начали изнашиваться, и указанные процедуры лишь отсрочат замену узла, но в конечном итоге делать ее придется.

В первую очередь во время движения возможны посторонние шумы спереди. Сначала необходимо удостовериться, что пыльники ШРУСа не порвались, и на поверхности отсутствуют трещины или замасленные следы. Чтобы проверить, достаточно вывернуть руль до упора и провести визуальный осмотр за колесом.

Нашли повреждения? Незамедлительно меняйте пыльник, чтобы в механизм ШРУСа впоследствии не попадали камни, мелкие частички, а также вода. В ином случае шарнир достаточно быстро придет в негодность.

Определить необходимость замены самого шарнира можно достаточно легко – во время поворотных маневров водитель замечает характерные стуки. Подтвердить этот факт поможет наличие люфтов во время раскачивания вала привода.

Как определить неисправности ШРУСов на ВАЗ 2109

Желательно проводить полный осмотр, причем определенного метода, который поставить поможет окончательный диагноз, нет. Лучше использовать несколько методов, лишь все они вкупе способны выявить поломки. Замена ШРУСа ВАЗ 2109 нужна, если присутствует хруст во время поворота. Это говорит о том, что во внешнем шарнире имеются большие люфты.

Двигаясь задним ходом, этот неприятный звук будет вас доставать. Не стоит думать, что нет ничего страшного в этом. Все может вылиться в заклинивание шарнира, что приведет к потере управлением автомобиля ВАЗ 2109. Признаться, комфорт при езде на машине ухудшается. Когда проводите диагностику, осматривайте параллельно все узлы подвески, а именно:

1. Подшипники передних колес.
2. Пыльники амортизаторов.
3. Шаровые опоры и пыльники на них.
4. Наконечники рулевых тяг (и пыльники).
5. Пыльники внутренних гранат.

Как правило, выходит из строя именно внешняя пара ШРУСов, внутренняя страдает при эксплуатации автомобиля намного меньше. Дело в том, что нагрузка на внешние большая, у них угол поворота существеннее, чего не скажешь о внутренних.

Диагностику удобнее всего проводить на яме или подъемнике, при этом вся подвеска должна быть вывешена, чтобы на нее не воздействовали никакие нагрузки. Впрочем, замена наружного ШРУСа ВАЗ 2109 должна проводиться на автомобиле, который находится именно в таком положении.

Приступим?

Перед началом замены механизма нужно слить все масло с коробки передач. Домкрат пока не трогаем! Под заднее колесо машины необходимо подложить кирпич, после этой процедуры берем головку на 30 и, соответственно, ослабляем гайку. Не пугайтесь, вам может потребоваться в качестве рычага примерно полуметровый кусок трубы длиной в полметра. Помните, нам нужно только ослабить гайку, но пока еще не снимать!
Все получилось? Идем дальше! Поднимаем машину домкратом, и только теперь полностью снимаем ступичную гайку вместе с шайбой. Сейчас можно спокойно снять колесо со ступицы.
Берем головку на 13 и снимаем два болта, которые крепят шаровую к ступице. После этого отодвигаем ступицу и вынимаем из нее наружную гранату. Затем приставляем к внутренней гранате монтировку и с помощью ударов молотка выбиваем его из коробки передач. Кстати, если под рукой все же не оказалось монтировки, ее заменить сможет кусок трубы.
Когда граната будет изъята, зажимаем ее вал в тисках.
Снимаем хомуты с негодного пыльника. После этого сбиваем наружную гранату

Внимание! Дабы не повредить, ее бить нужно по краю. Когда эта операция будет выполнена, уберите всю старую смазку с механизма, помойте его в бензине или керосине и снова хорошо протрите, таким образом вы сможете более качественно удалить следы смазки.
Теперь одеваем на приводной вал новый пыльник, и с помощью молотка забиваем наружный ШРУС назад, тщательно смазав после этого все детали изделия

После этого одеваем его и стягиваемым хомутом.
Затем вставляем гранату в коробку передач, забивая ее туда. Помещаем в ступицу и возвращаем на место шаровую. Надеваем ступичную гайку.

Внимание! Ступичную гайку не нужно затягивать с большой силой. После установки колес затягиваем болты, не прилагая для этого большой физической силы

1. Снимаем автомобиль с домкрата, а кирпич кладем под переднее колесо и плотно затягиваем гайки.
2. Ну а теперь в коробку передач заливаем масло.

Вот и все. Поздравляем! Замена пыльника на ВАЗ-2109 завершена!

Замена ШРУСа на ВАЗ-21099

Привычно выкручивая руль вправо, чтобы вписаться в поворот неподалеку от дома, я услышал характерный хруст: «Настало время замены ШРУСа на ВАЗ 2109», — одновременно со звуком промелькнуло в моей голове. Приехав в гараж, сразу же осмотрел автомобиль. Обнаружение причины душераздирающего хруста не заняло много времени и хлопот — «умерший» пыльник «забрал» с собой и ШРУС, все ясно и понятно. Российский автопром ругать тогда не стал — и так слишком много на него свалилось. Просто решил поменять вышедший из строя ШРУС на ВАЗ на более качественный и желательно не отечественного производства — так будет спокойней.

Выбирая новые ШРУСы для ВАЗ 2109, своего не нового автомобиля, кстати говоря, виновником этого торжества был ВАЗ-21099, я решил остановиться на немецком производителе. И вот мой выбор пал на ШРУСы NOBEL на ВАЗ. Причины такого выбора вполне понятны. Во-первых, трипоидная конструкция внутреннего

ШРУСа: она достаточно распространена для иномарок, но для российских автомобилей является относительно новой.

Основные достоинства конструкции ШРУСа NOBEL:

— долговечность ШРУСа и небольшая восприимчивость к ударным нагрузкам;

— ШРУС NOBEL выдерживает больший момент на скручивание;

— конструктивно предусмотрен больший продольный ход.

Во-вторых, ШРУСы NOBEL на ВАЗ (2109, 2110) комплектуются пыльниками из высококачественного неопропилена, которые, в отличие от традиционных, лучше выдерживают воздействие агрессивных сред и ГСМ, низких и высоких температур, дорожной грязи и соли… что по весне и осени более чем актуально.

В-третьих, изготавливаются шарниры NOBEL из качественного материала по технологиям мировых лидеров автомобилестроения.

В-четвертых, расчетный срок службы ШРУСов NOBEL составляет 90 000 километров. И к тому же они более удобны в обслуживании и установке.

Как видите, отдавать предпочтение данной торговой марке вполне логично. Так что банальный интерес ко всему новому в сочетании с хорошими потребительскими свойствами продукции дали свой результат — все необходимые запасные части переместились в багажник «пострадавшего». А все операции по демонтажу старых и установке новых (замене) ШРУСов решили провести самостоятельно. К чему привели наши труды, читайте ниже.

1. Для того чтобы осуществить замену

Инструкция по замене наружного пыльника

Замена пыльника наружной гранаты не требует специальных навыков, инструмента и знаний, поэтому ее можно сделать у себя в гараже. При этом нужно помнить, что если затянуть с ремонтом, то замена сломавшегося ШРУСа обойдется гораздо дороже. Для выполнения работы потребуется:

1. Головка на 30 для выкручивания ступичной гайки.
2. Баллонный ключ.
3. Головка на 17 или другая для снятия болтов шаровой опоры.
4. Молоток, дополнительные наставки.
5. Плоская отвертка.
6. Хомуты соответствующих диаметров.
7. Бензин или другая жидкость для очистки.
8. Ветошь.

Чтобы заменить пыльник наружного ШРУСа, на колесе головкой на 30 ослабляется ступичная гайка, баллонным ключом ослабляются удерживающие диск болты, после чего колесо, на котором делается замена, поднимается домкратом и производится его демонтаж.

Снизу под тормозным диском расположены два болта, удерживающие шаровую опору. Их нужно выкрутить, освободив ее, после чего аккуратно вывести полуось в сторону, чтобы высвободить наружную гранату. Для этого требуется завести монтировку или другой рычаг и после выкручивания болтов нажать на шаровую опору, чтобы она пошла вниз, а тормозной диск потянуть на себя и отвести в сторону.

Убедившись, что пыльник поврежден, его нужно снять, расщелкнув старые хомуты, которые его удерживают.

Сначала снимается часть большего диаметра, чтобы высвободить гранату. С нее удаляется старая смазка, после чего ее нужно демонтировать съемником, а если его нет, то молотком. Бить нужно по внутренней обойме, чтобы не повредить гранату. Случайный удар по сепаратору может сломать ШРУС, после чего потребуется его замена. Старый пыльник полностью снимается, а смазка удаляется.

Снятую гранату следует внимательно осмотреть, шарики должны плотно сидеть в гнездах, не должно наблюдаться люфтов. Чтобы извлечь шарики требуется проворачивать сепаратор и вынимать их по одному из пазов, для этого не потребуется больших усилий.  При этом шарики не нужно помечать, при установке их можно будет размещать в любое из гнезд.

Чтобы вынуть сепаратор, нужно провернуть его перпендикулярно первоначальному положению, слегка провернуть, утопить вниз, после чего он легко выводится из гнезда. Аналогичным образом выводится внутренняя часть обоймы. В результате граната разбирается на три детали плюс шесть шариков.

Важно тщательно очистить все внутренности детали. Это можно сделать бензином, другой подходящей жидкостью или применить чистую ветошь

Если в ШРУС попадали пыль и грязь, то очистку нужно делать особенно тщательно, все составные части должны быть идеально гладкими без абразивных частиц.

Обратная сборка начинается со сборки сепаратора. Внутренняя обойма заводится перпендикулярно плоскости своей установки, после чего проворачивается и освобождается место для шариков. Ее нужно установить так, чтобы с внутренней стороны оказалась выборка под стопорное кольцо. Схожим способом, перпендикулярно плоскости установки, устанавливают сепаратор.

После этого в отверстия сепаратора с легким щелчком ставят шарики и утапливают в корпус детали. Каждый последующий шарик будет вставляться все туже, поэтому проворачивать сепаратор придется легким постукиванием по нему. В собранную гранату набивается смазка, которая поставляется вместе с новым пыльником. Она вносится в центр гранаты и проталкивается пальцем до тех пор, пока не выйдет из места установки шариков.

Наружный пыльник заводится на полуось, если он идет слишком плотно, можно помочь обычной плоской отверткой. Тонкая часть закрепляется хомутом. Далее вставляется граната, задвигаясь в крепление до стопорного кольца. Легким постукиванием по оси она усаживается на свое место, упираясь в стопорное кольцо, защелкиваясь на нем. После этого широкая часть пыльника устанавливается на свое место и закрепляется хомутом.

Перед установкой нужно проверить, как проворачивается ШРУС, он не должен скрипеть или хрустеть, двигаться с минимальным усилием. Ось вводится обратно в ступицу, заворачиваются гайки, крепящие шаровую опору. При необходимости ее тоже можно заменить, поскольку эта деталь тоже часто выходит из строя. Затягивается ступица и устанавливается колесо – замена пыльника на гранате закончена.

Замена наружной  гранаты на ВАЗ 2109 – ВАЗ 21099 производится аналогичным способом. Это требует лишь базовых навыков и инструментов, поэтому такой ремонт под силу практически любому автолюбителю

Важно помнить, что разрушение пыльника при несвоевременном обнаружении приводит к выходу из строя ШРУСа, что требует его замены, а это будет стоить в разы дороже. Кроме того, сломавшаяся под нагрузкой граната может привести к возникновению аварийной ситуации

Привода спидометра ВАЗ 2109

И так, автомобиль «ВАЗ 2109» комплектуется механическим приводом спидометра. Его шестерни установлены на валу КПП *к не основному*. От них момент по гибкому валку переходит на спидометр, который находится на приборной панели.А о последствиях работы с неисправным спидометром вы и сами думаю догадаетесь.

Самой популярной поломкой является поломка этого самого вала,а именно поломка шестерен.Могут конечно быть и другие проблемы,но в основном виноват вал.

Вот причины поломки спидометра:

• ложная информация о скорости автомобиля.
• датчики перегорели.
• при разборке панели приборов и движении авто на некоторое расстояние шестерни вала не крутятся.

И так приступим к ремонту

Для ремонта(без снятия кпп !) загоняем нашу «ласточку» на эстакаду или смотровую яму.
Ключом откручиваем который крепит корпус привода и коробку передач;
Любым инструментом с плоским наконечником поддеваем и магия корпус снят.
Разобрав корпус снимаем шестерни.
И друг важно то сколько на шестерни,а при покупке новых деталей вам важно чтоб детали совпадали так как при установке деталей не соответствующих моделей у вас будут помехи в работе спидометра(разница скорости и пробега).*реальной(го) и той(го) который выдает прибор* Ещё если вы обнаружили подтеки масла ,нужно заменить кольцо уплотнительное , которое на корпусе привода. Для этой операции извлекаем ведомую шестерню и уплотнительное кольцо выталкиваем.
Все детали промываем в керосине(если нету то бензине или дизеле на крайний случай).
Собираем все в обратном порядке.. НО!Можно и заменить/сделать самому электронный спидометр.У него погрешность гораздо ниже чем у механического.При его поломке можно приобрести новый или сделать его в дома.Нужно уметь программировать контроллеры и хотя бы чуток разбираться в электронных схемах

НО!Можно и заменить/сделать самому электронный спидометр.У него погрешность гораздо ниже чем у механического.При его поломке можно приобрести новый или сделать его в дома.Нужно уметь программировать контроллеры и хотя бы чуток разбираться в электронных схемах.

Вот так…В этой статье вам рассказали основные причины поломки привода спидометра автомобиля «Ваз «2109» » или же как перейти на электронный спидометр.

Использование ШРУСов в авто ВАЗ 2109

Установку ШРУСов стали выполнять на переднеприводных автомобилях. Это связано с тем, что использование в карданной передаче крестовины, с четырьмя игольчатыми подшипниками, как у заднеприводных машинах не обеспечивает нужное равенство угловых скоростей валов – ведомого и ведущего.
При применении такого устройства будет связано с увеличением габаритов узла, увеличивается цена изделия, а крутящий момент будет передаваться с большой пульсацией, которая будет возрастать при увеличении между валами угла. Конструкция ШРУСов предусматривает ресурс такой же, как и ресурс автомобиля, но при эксплуатации было выявлено, что износ элементов происходит быстрее, особенно наружных его частей.Хотя их делают гибкими, из влаго- и морозостойких материалов, под действием внешних факторов служить долгое время деталь не может. На нее большое влияние оказывают постоянные деформации, большое количество абразива и влаги.
К тому же при ремонте или длительной эксплуатации автомобиля пыльник может получить повреждения, на защитной резинке могут появиться трещины, которые повлекут за собой выход элемента из строя. Повредиться может и вал, ведущий к ШРУСу.
Часто этот дефект трудно заметить невооруженным глазом, но с кривым валом работа будет не нормальной. Все это приводит к необходимости ремонта или замене шруса.

Как устроен внутренний ШРУС авто ВАЗ 2109

Для того, чтобы определить устройство конструкции ШРУС его можно разобрать.Для этого:

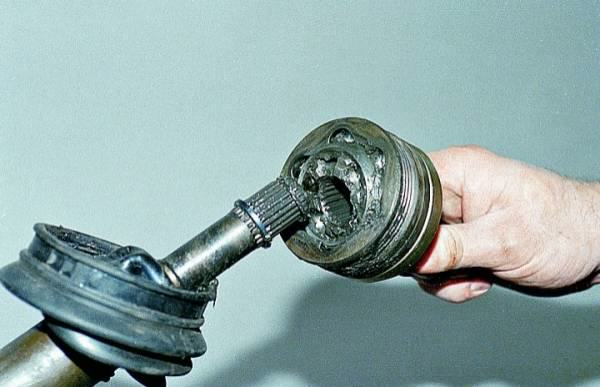

• Шарнир сдвигается и снимается со шлицевого вала.
• Отверткой поддевается и удаляется пластмассовый упор, как показано на фото.

Удаление пластмассового упора

Вал шарнира зажимается в тиски.

Вытаскивание стопорного кольца

• Пассатижами вынимается с обоймой и шариками сепаратор.
• Вытаскиваются отверткой шесть шариков.
• Отсоединяется от сепаратора обойма.

Если после демонтажа все детали в исправном состоянии узел можно собрать, предварительно вложив в его полость смазку, объемом 80 см3. Такое сложное на ВАЗ 2109 устройство ШРУСа внутреннего показывает, как сложно его разбирать и ремонтировать.
А в случае попадания грязи при повреждении защитного чехла могут прийти в негодность другие детали ШРУСа. Составные элементы изделия не взаимозаменяемы, поэтому лучшим вариантом будет для автомобиля ВАЗ 2109, замена внутреннего ШРУСа вместе с пыльником(см.Как выполняется замена пыльника).
Следы смазки, заметные на корпусе шарнира, говорят о порыве пыльника. Если масло подтекает в месте соединения КПП и приводной полуоси, то это указывает на износ сальника внутренней «гранаты», который требует замены.
Характерный «хруст» при движении авто на поворотах указывает на необходимость проверить шарниры угловых скоростей. Заметный «люфт» при покачивании руками приводной полуоси или хотя бы надорван чехол шарнира указывают на то, что нужназамена внутреннего ШРУСа ВАЗ 2109.

Как заменить внутренний ШРУС автомобиля ВАЗ 2109

Инструкция по замене внутреннего ШРУСа автомобиля ВАЗ 2109 своими руками предлагает такой порядок работ:

Сливается полностью масло из коробки передач.

• Откручивается гайка ступицы.
• Нужно снять колесо.
• Открутить шаровую опору, что освободит стойку от нижнего рычага.
• Для обеспечения свободного хода наружного ШРУСа колесо нужно отвести в сторону.
• Выбивается из колеса наружная граната.
• Обе гранаты выбиваются из коробки передач.

Осторожно, для исключения повреждения, приводной вал зажимается в тиски.
Отпускается хомут, который пыльник удерживает на корпусе внутреннего ШРУСа. Для этого используется отвертка.
Снимается пыльник. Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

Его можно разрезать, если дальнейшее использование элемента будет невозможно из-за поломки.
С приводного вала специальной направляющей, изготовленной из бронзы сбивается старый ШРУС.
ШРУС и новый пыльник надеваются на вал.

• Внутренняя часть ШРУСа обильно смазывается смазкой.
• Нужно следить, чтобы направление привода и посадочное место изделия совпадали.

Как выполняется замена внутреннего ШРУСа на ВАЗ 2109хорошо видно на видео.

Установка приводного вала

Итак:

• Монтируется новые стопорное и упорное кольца.
• После нанесения графитовой смазки на шлицы шарнира приводной вал ставится в корпус коробки передач.

Установка в КП приводного вала

• Фиксация вала в полуосевой шестерне.
• Установка узла в ступицу колеса.
• Окончательная сборка выполняется в обратной последовательности разборки.

На нашем сайте вы можете найти много полезной и нужной информации по этой теме.

Замена ШРУСа ВАЗ 2109 и его проверка

Замена ШРУСа ВАЗ 2109 необходима лишь в случаях его повреждений, а определить их наличие можно по характерным признакам.Например, если вы при поворотах начинаете слышать непонятный хруст, можно судить о неполадках в приводе. Конечно, стоит продиагностировать всю подвеску. Дело в том, что стуки и хрусты могут быть не из-за гранат, а из-за шаровых опор, наконечников тяг. Даже рулевая рейка может издавать такие неприятные звуки. Поэтому, прежде чем начинать недешевый ремонт (цена комплекта внешних ШРУСов составит порядка 2000 рублей – на левую и правую стороны), проведите диагностику.

Как определить неисправности ШРУСов на ВАЗ 2109

Желательно проводить полный осмотр, причем определенного метода, который поставить поможет окончательный диагноз, нет. Лучше использовать несколько методов, лишь все они вкупе способны выявить поломки. Замена ШРУСа ВАЗ 2109 нужна, если присутствует хруст во время поворота. Это говорит о том, что во внешнем шарнире имеются большие люфты.

Двигаясь задним ходом, этот неприятный звук будет вас доставать. Не стоит думать, что нет ничего страшного в этом. Все может вылиться в заклинивание шарнира, что приведет к потере управлением автомобиля ВАЗ 2109. Признаться, комфорт при езде на машине ухудшается. Когда проводите диагностику, осматривайте параллельно все узлы подвески, а именно:

1. Подшипники передних колес.
2. Пыльники амортизаторов.
3. Шаровые опоры и пыльники на них.
4. Наконечники рулевых тяг (и пыльники).
5. Пыльники внутренних гранат.

Как правило, выходит из строя именно внешняя пара ШРУСов, внутренняя страдает при эксплуатации автомобиля намного меньше. Дело в том, что нагрузка на внешние большая, у них угол поворота существеннее, чего не скажешь о внутренних.

Диагностику удобнее всего проводить на яме или подъемнике, при этом вся подвеска должна быть вывешена, чтобы на нее не воздействовали никакие нагрузки. Впрочем, замена наружного ШРУСа ВАЗ 2109 должна проводиться на автомобиле, который находится именно в таком положении.

Разборка привода

Первым делом вам потребуется снять привод (по сути, левый и правый демонтируются одинаково, разница лишь в их длине). Соединение внешнего ШРУСа ВАЗ 2109 со ступицей осуществлено при помощи шлицов, кольца и гайки. Внутреннего – при помощи специального кольца. Итак, вам потребуется для проведения работ:

1. Стандартный набор – ключи рожковые, накидные, а также торцевой с большим рычагом на «30», домкрат и упоры, подставки.
2. Молоток.
3. Зубило.
4. Монтировка.
5. Тиски.

Из материалов – небольшой запас смазки на основе графита. Все необходимое для замены имеется в комплекте:

1. Шарнир.
2. Гайка.
3. Кольца.
4. Пакет смазки.
5. Пыльник.
6. Два хомута.

Если планируете менять пыльники на внутренних гранатах, то обязательно приобретите комплект хомутов. Замена ШРУСа ВАЗ 2109 проводится в определенной последовательности, которую нужно просто соблюдать. Самое сложное – это выкрутить гайку на ступице. Порой приходится прибегать к крайним мерам – высверливанию, так как расконтрить ее не получается.

Частичное выкручивание гайки проводите на автомобиле, установленном на все четыре колеса, а под задние обязательно нужно поместить упоры. После того, как расконтрили гайку, выкручиваете ее и поднимаете ремонтируемую сторону. После демонтажа колеса выкручиваете гайку наконечника рулевой тяги (предварительно вынимаете шплинт). Внизу выкручиваете крепление шаровой опоры. После освобождения всей стойки и ступицы можно, придерживая тормозную трубку, пробовать тянуть на себя ступицу.

С трудом, но вы извлечете ШРУС ВАЗ 2109 со шлицов. После этого нужно вынуть внутреннюю гранату – устанавливаете небольшое зубило между коробкой передач и гранатой. Наносите несколько резких ударов таким образом, чтобы ШРУС вышел из КПП. Буквально за несколько секунд у вас получится это сделать. Вот и все, теперь берете весь привод и зажимаете в тиски. Старый наружный ШРУС сбиваете молотком, но перед этим желательно разорвать пыльник.

Если старую гранату не жалко, то новую следует набивать аккуратно, стараясь не повредить шлицы, резьбу. Когда осуществляется замена ШРУСа ВАЗ 2109, обязательно нужно тщательно все вымывать и вычищать, чтобы грязь не попала под пыльник на новой гранате. Иначе через время вы снова столкнетесь с необходимостью проводить дорогостоящий ремонт.

Виды ШРУСов

Прежде чем приступать к ремонту, необходимо узнать, как именно устроен узел.

Пара приводов на ВАЗ 2109 оснащается в общей сложности 4 ШРУСами.

Тип ШРУСа

Особенности

Их 2. Осуществляют передачу вращающего момента на полуоси от коробки переключения передач

Их также два. Устанавливаются на концы полуосей и передают вращающий момент непосредственно на колеса

Наружный

Данная схема расположения гранат обеспечивает возможность вращения колес при поворотах и постоянной работе системы подвески. Если говорить проще, наружные ШРУСы отвечают за передачу момента при поворотах, а внутренние — за вертикальное перемещение колес. Это наезды на кочки, ямы, крен в поворотах и пр.

Внутренний
