Обзор обновленной lada niva — фото, опции, характеристики

Затраты на содержание

Что касается затрат на ремонт и обслуживание Лада 4х4, то их смело можно назвать «копеечными». Благодаря тому, что внедорожник выпускается уже практически 40 лет, приобрести как оригинальные запчасти, так и массу схожих не оригиналов можно практически в любой точке России. К тому же, Лада 4х4 полностью унифицирована с моделью «Жигули», поэтому подобрать недорогие комплектующие для машины совершенно не является проблемой. Конечно, надежность Лада 4х4 – не самый главный ее конек. Однако нужно отметить, что содержать данную модель может практически каждый, кто имеет хотя бы минимальный уровень дохода.

Нива 21214: технические характеристики

КУЗОВ

• Тип кузова универсал
• Количество мест 4
• Количество дверей 3

ДВИГАТЕЛЬ

• Тип двигателя четырехцилиндровый, рядный, четырехтактный
• Объем двигателя, куб. см 1690
• Мощность, л.с./об мин 80/5200
• Крутящий момент, Нм/об мин 127.5/5200
• Система зажигания ЭСУД – электронная система управления двигателем
• Клапанов на цилиндр: 2
• Расположение клапанов и распределительного вала верхнеклапанный с верхним расположением распределительного вала
• Расположение двигателя спереди, продольно
• Система питания распределённый впрыск топлива

ПРИВОД

• Тип привода постоянный на все колеса
• (есть блокировка межосевого дифференциала)
• КПП
• Механическая 5
• (плюс понижающая передача)

ПОДВЕСКА

• Передняя независимая двухрычажная
• Задняя зависимая

ТОРМОЗА

• Передние дисковые
• Задние барабанные

СКОРОСТЬ

• Максимальная скорость, км/час 142
• Разгон до 100 км/час, с 17

ТОПЛИВО

• Тип топлива бензин АИ-95
• Расход, л на 100 км
• (при смешанном цикле) 10.8

ГАБАРИТЫ

• Длина, мм 3740
• Ширина, мм 1680
• Высота, мм 1640
• Колесная база, мм 2200
• Колея колес спереди, мм 1430
• Колея колес сзади, мм 1400
• Клиренс, мм
• (для шин 6,95-16 со статическим радиусом 322 мм.) 220
• Снаряженная масса, кг 1210
• Разрешенная максимальная масса (РММ), кг 1610
• Объем багажника, л в штатном положении заднего сиденья 285
• при полностью сложенном заднем сиденье 585
• Объем топливного бака, л 42

Двигатель

Силовой агрегат оставили практически без изменений – это все тот же 1.7-литровый двигатель с распределенным впрыском топлива, соответствующий норме токсичности «Евро-4». Изменения заключаются в установке более современных и надежных уплотнительных материалов с силиконовым валиком, сальнику водяного насоса нового типа, а также новой системе подачи топлива с быстроразъемными соединениями. Все характеристики двигателя остались также прежними.

Трансмиссия

Трансмиссия была модернизирована гораздо серьезнее. Прежде всего, было установлено новое сцепление компании Valeo – такое же, которое устанавливается на NIVA-Chevrolet. В результате этого ресурс этого узла увеличился почти вдвое, а сам автомобиль Нива 21214м стал менее подвержен вибрации из-за усиленной демпферной пружины и увеличенного диска.

На раздатку установили более эффективную систему вентиляции картера, заменили картонные уплотнители на силиконовые и стали комплектовать новыми сальниками.

Благодаря тому, что к производству карданных валов теперь применяют более жесткие требования, которые в первую очередь относятся к точности балансировки, их ресурс увеличился, а шумность и вибрация снизились примерно на 80%.

Подвеска и ходовая часть

Самые значительные изменения затронули подвеску – она была оптимизирована и практически полностью унифицирована с хорошо зарекомендовавшей себя подвеской NIVA-Chevrolet:

• Новые поворотные кулаки передней подвески;
• В передней подвеске установлены нижние рычаги с современными сайлентблоками;
• Изменены углы установки колес спереди;
• Передняя ось увеличенного диаметра;
• Усиленные кронштейны;
• Новые шаровые опоры с увеличенным углом качания, кованым корпусом и вкладышем из полимерных материалов;
• Современные газомасляные амортизаторы с увеличенным ходом и ресурсом;
• Оптимизированная схема нижних штанг и рычагов в задней подвеске.

Тормозная и рулевая системы

Для удобства водителя и снижения нагрузки конструкторы установили более эффективный вакуумный усилитель тормозов с более производительным тормозным цилиндром от «Лада Калина», новые тормозные колодки ТИИР240. Гидроусилитель руля теперь входит в штатную комплектацию.

Интерьер и экстерьер

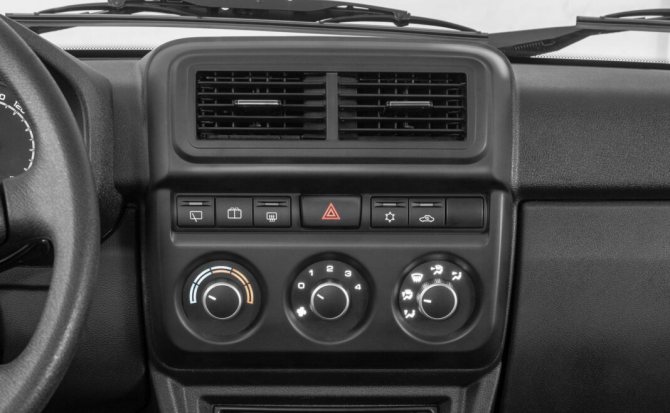

Нива-21214 получила новую приборную панель от семейства «Самара», улучшенные подфарники, улучшенные зеркала заднего вида с антибликовым покрытием, дневные ходовые огни интегрированы в систему ближнего света, более качественную обивку салона, а также крепления для детских кресел типа ISOFEX.

Интерьер

Сев в автомобиль вы не увидите ничего, вы даже не сможете насладиться музыкой, так как ее нет и все ее устанавливают самостоятельно. Все, что есть в интерьере грубо говоря, это хорошая печка и скрипучий бардачок, который скрипит как центральная консоль.

Нива – это легенда внедорожников, это один из тех автомобилей, который просто унижает зарубежных конкурентов, например, данный автомобиль поднялся вверх на высоту 5200 метров под Эверестом и приехал на базовый лагерь.

Этот автомобиль был с самолета сброшен на северный полюс, а после того как с нее сняли стропы она завелась и поехала и спокойно преодолела северный полюс.

Чем отличаются между собой Нивы Шевроле разных модификаций

Нива производится на территории Российской Федерации специалистами предприятия GM-АвтоВАЗ. Первая концепция номер 2123 впервые была продемонстрирована в 1998 году. Модель считалась приемником ВАЗ-2121.

Рестайлинг коснулся только кузова. Просторность и современность ˗ главные его плюсы. В задачи производителя входили:

• обеспечение полноценным комфортом водителя и пассажиров;
• увеличение колесной базы.

Из-за кризиса 1998 года сборка автомобилей выполнялась вручную. После покупки завода концерн General Motors в 2002 году создал новый облик. Нива производилась с радиатором, золотым крестом и получила новое название ˗ Chevrolet Niva.

Внедорожник выпускался в 2-х основных комплектациях:

1. L: электроподъемники стекол, подогрев внешних зеркал (с 2004 года)
2. GLS: салон из искусственной кожи, литые 16-дюймовые диски, аудиоподготовка, изотермические тонированные стекла, противотуманные фары, обогрев передних сидений.

Автомобиль укомплектовывался мотором с 4-мя цилиндрами и объемом 1.7 литров. Предусмотрена система впрыска топлива. Максимальный крутящий момент соответствует 128 Нм. С ноября 2006 года автоконцерн выпустил первые Нивы Шевроле FAM-1 в одной комплектации: GLX.

Отличия новинки от предшественника:

• двигатель Opel Z18XE объемом 1.8 л;
• 5-ступенчатая МКП Aisin AG5 от компании Suzuki Grand Vitara;
• раздаточная коробка, размещенная в одном блоке с КП.

Автомобиль выпускался с 2-мя подушками безопасности, системой ABS от компании Bosch, усилителем тормозов 10-дюймовым, турецкими шрусами. С 2008 года модель снята с производства.

В результате тюнинга инженеры смогли создать новый облик Chevrolet ˗ Trophy. Модель максимально адаптирована к эксплуатации по бездорожью. Её отличия от базовой комплектации:

• под капотом размещены сапуны;
• ведущие мосты оснащены самоблокирующими дифференциалами с высоким трением;
• механизм, позволяющий закрепить электрическую лебедку.

В 2009 году дизайнерское ателье Stile Bertone специализировалось на рестайлинге авто. Новинка поступила в производство в 5-ти комплектациях: L, LC, LE, GL, GLC. Общие характеристики:

• центральный замок;
• сигнализация;
• регулировка рулевой колонки по высоте;
• немецкий гидроусилитель;
• аудиоподготовка;
• фильтр салона.

С 2015 года автоконцерн пополнил линейку комплектации, разработав версию LE+. Она основана на GLC. Новинка укомплектовывалась кондиционером, полным пакетом безопасности, шинами оптимального размера от Continental Cross Contact, защитой заднего бампера, неокрашенными молдингами. К общим чертам моделей, выпускаемых с 12 октября 2015 года входит установка модернизированных моторов с учетом стандарта «Евро-5».

Модель 2019 года с учетом комплектации получила новые опции и доработки:

• устранение слабой шумоизоляции для GLC;
• подушка безопасности для водителя;
• система «Эра-Глонасс», чтобы автоматически вызывать службы экстренной помощи для LE, GLC;
• в модификациях LC, LE, GLC предусмотрена глубокая тонировка стекол задних дверей и двери багажника.

Нива 21214: технические характеристики

КУЗОВ

• Тип кузова универсал
• Количество мест 4
• Количество дверей 3

ДВИГАТЕЛЬ

• Тип двигателя четырехцилиндровый, рядный, четырехтактный
• Объем двигателя, куб. см 1690
• Мощность, л.с./об мин 80/5200
• Крутящий момент, Нм/об мин 127.5/5200
• Система зажигания ЭСУД – электронная система управления двигателем
• Клапанов на цилиндр: 2
• Расположение клапанов и распределительного вала верхнеклапанный с верхним расположением распределительного вала
• Расположение двигателя спереди, продольно
• Система питания распределённый впрыск топлива

ПРИВОД

• Тип привода постоянный на все колеса
• (есть блокировка межосевого дифференциала)
• КПП
• Механическая 5
• (плюс понижающая передача)

ПОДВЕСКА

• Передняя независимая двухрычажная
• Задняя зависимая

ТОРМОЗА

• Передние дисковые
• Задние барабанные

СКОРОСТЬ

• Максимальная скорость, км/час 142
• Разгон до 100 км/час, с 17

ТОПЛИВО

• Тип топлива бензин АИ-95
• Расход, л на 100 км
• (при смешанном цикле) 10.8

ГАБАРИТЫ

• Длина, мм 3740
• Ширина, мм 1680
• Высота, мм 1640
• Колесная база, мм 2200
• Колея колес спереди, мм 1430
• Колея колес сзади, мм 1400
• Клиренс, мм
• (для шин 6,95-16 со статическим радиусом 322 мм.) 220
• Снаряженная масса, кг 1210
• Разрешенная максимальная масса (РММ), кг 1610
• Объем багажника, л в штатном положении заднего сиденья 285
• при полностью сложенном заднем сиденье 585
• Объем топливного бака, л 42

Двигатель

Силовой агрегат оставили практически без изменений – это все тот же 1.7-литровый двигатель с распределенным впрыском топлива, соответствующий норме токсичности «Евро-4». Изменения заключаются в установке более современных и надежных уплотнительных материалов с силиконовым валиком, сальнику водяного насоса нового типа, а также новой системе подачи топлива с быстроразъемными соединениями. Все характеристики двигателя остались также прежними.

Трансмиссия

Трансмиссия была модернизирована гораздо серьезнее. Прежде всего, было установлено новое сцепление компании Valeo – такое же, которое устанавливается на NIVA-Chevrolet. В результате этого ресурс этого узла увеличился почти вдвое, а сам автомобиль Нива 21214м стал менее подвержен вибрации из-за усиленной демпферной пружины и увеличенного диска.

На раздатку установили более эффективную систему вентиляции картера, заменили картонные уплотнители на силиконовые и стали комплектовать новыми сальниками.

Благодаря тому, что к производству карданных валов теперь применяют более жесткие требования, которые в первую очередь относятся к точности балансировки, их ресурс увеличился, а шумность и вибрация снизились примерно на 80%.

Подвеска и ходовая часть

Самые значительные изменения затронули подвеску – она была оптимизирована и практически полностью унифицирована с хорошо зарекомендовавшей себя подвеской NIVA-Chevrolet:

• Новые поворотные кулаки передней подвески;
• В передней подвеске установлены нижние рычаги с современными сайлентблоками;
• Изменены углы установки колес спереди;
• Передняя ось увеличенного диаметра;
• Усиленные кронштейны;
• Новые шаровые опоры с увеличенным углом качания, кованым корпусом и вкладышем из полимерных материалов;
• Современные газомасляные амортизаторы с увеличенным ходом и ресурсом;
• Оптимизированная схема нижних штанг и рычагов в задней подвеске.

Тормозная и рулевая системы

Для удобства водителя и снижения нагрузки конструкторы установили более эффективный вакуумный усилитель тормозов с более производительным тормозным цилиндром от «Лада Калина», новые тормозные колодки ТИИР240. Гидроусилитель руля теперь входит в штатную комплектацию.

Интерьер и экстерьер

Нива-21214 получила новую приборную панель от семейства «Самара», улучшенные подфарники, улучшенные зеркала заднего вида с антибликовым покрытием, дневные ходовые огни интегрированы в систему ближнего света, более качественную обивку салона, а также крепления для детских кресел типа ISOFEX.

Шевроле Нива – обзор и конструктивные особенности

В 2002 году любителям отечественных внедорожников был представлен автомобиль Chevrolet Niva. Это авто составило весомую конкуренцию импортным «проходимцам». Кроме того, его разработки начинались еще с 80-х годов, но в связи с недостаточностью финансирования были заморожены. С получением средств от американского концерна выпуск все-таки состоялся. На современный внедорожник сразу решили пересесть поклонники «классической» нивы LADA 4×4, на базе которой и проводились основные разработки. Кроме того, новый автомобиль был более вместительным и отличался по комфорту и конструктивным особенностям.

По габаритам видно, что Chevrolet Niva – это средний вариант между легковой машиной и тяжелым внедорожником. Такие размеры наиболее оптимальны для городской езды. Автомобилем легко управлять как в пробках, так и на забитой парковке или на территории тесного двора.

после рестайлинга Chevrolet Niva получила новые пластиковые обвесы «Bertone» для защиты нижней части кузова от щебня и гравия. Однако критики отмечают, что под ним легко не заметить коррозию, которая может быстро распространиться по металлу.

Отметим другие общие характеристики:

• вес Нива Шевроле в снаряженном состоянии – 1485 кг;
• максимально возможная масса – 1860 кг;
• нагрузка на крышу автомобиля вместе с весом багажника – 75 кг;
• допустимая масса прицепа с тормозами/без тормозов – 1200/600 кг;
• грузоподъемность Нива Шевроле – 450 кг;
• объем багажника/при сложенных сидениях – 320 л/650 л.

Многие автовладельцы жалуются на маленький багажник, которого не хватает для перевозки крупных грузов. Но эта проблема легко решается складкой задних сидений или установкой на крыше «экспедиционника».

Сколько лошадок под капотом Chevrolet Niva?

Следующее, что нужно знать об отечественном внедорожнике Нива Шевроле – сколько лошадиных сил выдает мотор. На автомобиле стоит классический бензиновый двигатель 21214, который был унаследован от LADA 4×4.

Силовой агрегат не отличается от него по характеристикам и конструкции:

• тип – рядный, 4-х цилиндровый, с распределенным впрыском топлива.
• мощность – 79,9 л.;
• объем – 1690 куб. см;
• стандарт токсичности – EURO 5.

Как видно из обзора – после рестайлинга авто стало современнее, комфортнее и удобнее.

Такой внедорожник обойдется немного дороже. Но при его покупке вы получите отличный автомобиль, в котором были устранены все недоработки, на которые жаловались обладатели первой серии. К достоинствам машин первого выпуска можно отнести невысокую цену, которую предлагает нам вторичный рынок

При покупке важно не ошибиться с выбором и обязательно посетить автосервис для диагностики

Проблемы стариков на вторичном рынке

Большинство проблем на старте поможет высветить проверка истории эксплуатации. Вот, например, симпатичный вариант: не самый рекордный пробег, заявлен торг у капота.

И повод поторговаться наберется. Как минимум, потому, что машина битая.

И битая серьезно — спереди и сбоку.

В общем, сразу едем дальше и посмотрим, что предлагают владельцы «Шнивы».

И опять отчет avtocod.ru говорит нам не тратить время зря и сразу ехать дальше.

Во-первых, у машины куча собственников и дубликат ПТС — сильно уж она поношена. Во-вторых, смотан пробег. В-третьих, на машине стоит запрет на регистрационные действия. Не тратим время даже на осмотр и ищем дальше.

Также читайте: Lada Xray: вся правда из уст владельца

Технические характеристики автомобилей

Кузов — Цельнометаллический, несущий, двухобъемный

Число дверей 3

Количество мест (при сложенных задних сиденьях) 4-5 (2)

Снаряженная масса, кг 1210

Грузоподъемность, кг 400

Полная масса, кг 1610

дорожный просвет автомобиля с полной нагрузкой при статическом радиусе шин 315 мм (175/80R16)/322 мм(696-16), не менее, мм:

— до поперечины передней подвески 221/228

— до балки заднего моста  213/220

Полная масса буксируемого прицепа, кг:

— не оборудованного тормозами 400

— оборудованного тормозами 1490

Наименьший радиус поворота по следу наружного переднего колеса, м 5,5

Максимальная скорость, км/ч:

— с водителем и пассажиром 137

— с полной нагрузкой 135

Время разгона с места до 100 км/ч:

— с водителем и пассажиром 19

— с полной нагрузкой 21

Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой без разгона на первой передаче, % 58

Тормозной путь автомобиля при экстренном торможении с разрешенной максимальной массой со скорости 80 км/ч на горизонтальном участке ровного асфальтированного шоссе, не более, м:

— при использовании рабочей системы 40

— при использовании одного из контуров рабочей системы — 90

Расход топлива* на 100 км пути не более, л:

— на шоссе при скорости 90 км/ч на пятой передаче 8,3

— на шоссе при скорости 120 км/ч на пятой передаче ВАЗ-21213 — 11,5

— на шоссе при скорости 120 км/ч на пятой передаче ВАЗ-21214 — 11,2

— в городском цикле ВАЗ-21213 — 10,3

— в городском цикле ВАЗ-21214 — 10,2

Двигатель ВАЗ-21213, ВАЗ-21214

Тип – Четырехтактный бензиновый

Число и расположение цилиндров 4, в ряд

Порядок работы цилиндров 1-3-4-2

диаметр цилиндра и ход поршня 82х80 мм

Рабочий объем, л 1,69

Степень сжатия 9,3

Двигатель ВАЗ-21213

Номинальная мощность по ГОСТ 14846—81 (нетто), кВт (л.с.) — 58,0 (78,9)

Частота вращения коленчатого вала при номинальной мощности, мин-1 — 5200

Максимальный крутящий момент, Нм (кгсм) по ГОСТ 14846—81  — 127 (12,9)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1  — 3000

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 — 750—800

Система питания — С карбюратором

Топливо — Бензин с октановым числом 92—95

Система зажигания — Бесконтактная

Начальный угол опережения зажигания, градус 1±1

Двигатель ВАЗ-21214

Номинальная мощность по ГОСТ 14846—81 (нетто), кВт (л.с.) — 59,5 (80,9)

Частота вращения коленчатого вала при номинальной мощности, мин-1 — 5200

Максимальный крутящий момент, Нм (кгсм) по ГОСТ 14846—81127 — 127,5 (13,0)

Частота вращения коленчатого вала при максимальном крутящем моменте, мин-1  — 4000

Минимальная частота вращения коленчатого вала на режиме холостого хода, мин-1 — 820—880

Система питания — Распределенный впрыск

Топливо — Неэтилированный бензин с октановым числом 92—95

Система зажигания – Микропроцессорная

Начальный угол опережения зажигания — Регулировке не подлежит

Трансмиссия

Сцепление — Однодисковое, сухое, с диафрагменной пружиной

Привод включения сцепления — Гидравлический

Коробка передач — Механическая.

Пять передач переднего хода, одна заднего хода.

Все передачи переднего хода синхронизированы

Передаточные числа коробки передач:

1-я передача 3,67

2-я передача 2,10

3-я передача 1,36

4-я передача 1,00

5-я передача 0,82

задний ход 3,53

Раздаточная коробка двухступенчатая; с межосевым дифференциалом с принудительной блокировкой

Передаточные числа раздаточной коробки:

— повышенная передача 1,2

— пониженная передача 2,135

Промежуточный вал (от коробки передач к раздаточной коробке) — С эластичной муфтой и шарниром равных угловых скоростей

Передний и задний карданные валы (от раздаточной коробки к переднему и заднему мостам) — Трубчатого сечения, с двумя карданными шарнирами на игольчатых подшипниках с пресс-масленками

Главная передача (переднего и заднего мостов) — Коническая, гипоидная

Передаточное число главной передачи 3,9

Привод передних колес — Открытыми валами с шарнирами равных угловых скоростей

Привод задних колес — Полуосями, проходящими в балке заднего моста

Подвеска, ходовая часть

Передняя подвеска — Независимая, на поперечных рычагах, с цилиндрическими пружинами, с телескопическими гидравлическими амортизаторами и стабилизатором поперечной устойчивости

Задняя подвеска — Зависимая (жесткая балка), на четырех продольных и одном поперечном рычагах, с цилиндрическими пружинами и телескопическими гидравлическими амортизаторами

Рулевое управление

Рулевой механизм — Глобоидальный червяк с двухгребневым роликом

Передаточное число рулевого механизма 16,4

Рулевой привод — Трехзвенный: с одной средней и двумя боковыми разрезными тягами; с маятниковым рычагом

Комплектации и цены

Classic

Комплектация Classic является базовой с ценником от 588 000 рублей за трехдверный вариант и 631 000 — за пятидверный кузов. Авто «обуто» в обычную резину на 16-дюймов. Головное освещение представлено круглыми галогеновыми фарами. Передний и задний бамперы, ручки дверей, корпуса зеркал заднего вида имеют черный матовый цвет. Салон встречает владельца тканевой обивкой, при этом, передние сиденья способны регулироваться в 4-х положениях. Сидения заднего ряда не получили возможности складывания спинок.

Несмотря на стоимость данной комплектации, спереди будут присутствовать два электрических стеклоподъёмника. Из систем безопасности можно выделить боковую подушку безопасности, ABS, блок распределения тормозного усилия, модуль вспомогательного торможения, ЭРА-ГЛОНАСС, а также крепление для детского кресла isofix. В салоне присутствуют два динамика, но нет магнитолы. Последняя доступна за доплату с поддержкой разъемов AUX и USB. Из дополнительного стоит отметить шторку в багажнике, а также полноразмерное запасное колесо. Опционально базовую комплектацию можно расширить:

• центральным замком;
• ключом дистанционного управления;
• пакетом “для курящих в салоне”;
• сигнализацией.

Luxe

Цена за комплектацию Luxe увеличивается на 17 000 рублей по сравнению с базовой версией Classic. В эту сумму входят зеркала заднего вида с электрообогревом и электрорегулировкой, обогрев передних сидений. Стоит отметить, что в данной модификации нет полноразмерного запасного колеса — предлагается лишь “докатка”. Добавив к этой комплектации ещё 39 000 рублей, автолюбитель получает кондиционер.

Трансмиссия, тормоза и характеристики подвески

Привод	Полный привод (4х4)
Количество передач (механическая коробка передач)	5
Тип рулевого управления	Рулевая рейка

Технические характеристики комбайна «Нива» СК-5

Буквы СК в названии обозначают «комбайн самоходный», а цифра 5 его производительность, 5 кг/сек. Рассмотрим остальные его характеристики:

• Габариты длина/ширина/высота – 7607/3930/4100 мм;
• Вес – 7400 кг;
• Молотильный механизм – барабан, вращение 2900 об/мин;
• Объем бункера – 3000 л;
• Выгрузка бункера, скорость/высота – 40 л.сек. / 2,9 м;
• Соломотряс – 4 клавиши;
• Ширина жатки – 5 м;
• Ножи – 64 шт;
• Камера наклонная – транспортер.

Двигатель комбайна «Нива» СК-5

Двигатель комбайна, как и любой другой техники, это его сердце. Он обеспечивает работу всех систем машины и ее движение. СК-5 оснащался пятью различными двигателями: СМД-17К, СМД-18К мощностью 100 л.с. и СМД-19К, СМД-20К, СМД-21 мощностью в 120 лошадей.

Все модели – это четырехтактные, четырехцилиндровые дизеля, рядного исполнения. Последние три модели из представленных выше с наддувом. Воздух перед подачей в турбину принудительно охлаждается, что позволило качественно сжигать большее количество топлива в цилиндре, значительно повысив мощность.

Вариатор комбайна «Нива» СК-5

Привод на комбайнах Нива клиноременный. Это значит, крутящий момент со шкива двигателя на шкив КПП передается посредством клиноременной передачи, при помощи вариатора.

Вариатор служит для изменения передаточного числа на ременной передаче. Осуществляется это с помощью осевого смещения диска ведущего блока, с помощью гидроцилиндра. При перемещении диска влево или вправо происходит изменение ширины ручья. Соответственно ремень либо смещается глубже, уменьшая диаметр, либо выталкивается к поверхности ручья, при этом диаметр его увеличивается.

Управляется вариатор из кабины, перемещением ручки золотника гидрораспределителя. До конца вперед максимальная скорость, назад минимальная.

Ходовая комбайна «Нива» СК-5

Ходовая комбайнов «Нива СК-5» включает в себя мост ведущих и управляемых колес.

Мост ведущих колес. В него входят:

• Коробка передач
• муфта сцепления
• дифференциал
• КПП с тормозом
• два бортовых редуктора
• колеса.

Муфта сцепления установлена на приемном шкиве вала привода КПП. Ведомый диск муфты крепится на вал привада, а выжимной диск с помощью 12-и пружин прижимает его к внутренней поверхности шкива. При выключении сцепления специальная муфта надавливает на отжимные рычаги, освобождая тем самым ведомый диск, от выжимного и передает вращение на КПП.

Коробка передач. Снабжена тремя валами и набором шестерен. На приводном валу крепятся две подвижные шестерни(каретки). Первая включает 1-ю и заднюю передачи, а вторая шестерня 2-ю и 3-ю передачи. После того как передача включена, механизм блокировки фиксирует шестерни.

Мост управляемых колес представляет из себя: жесткую балку, поворотные кулаки, трапецию с гидроцилиндром, колеса

В торцах балки с помощью шарниров и шкворней крепятся полуоси колес. Ступицы крепятся к полуосям с помощью конических подшипников.
