Звук в автомобиле: подбираем усилитель

Инструменты и материалы для сборки усилителя

Чтобы оборудовать машину хорошей автомагнитолой напряжением в 12 вольт для обеспечения качественного звука, необходим усилитель и сабвуфер.

Для сборки автомобильного самодельного усилителя необходимо подготовить такие устройства:

• устройство усилителя импульсов;
• блок обработки импульсов;
• модуль преобразования напряжения;
• блок коммутации и выпрямителя.

Для того чтобы изготовить усилитель для сабвуфера, такие блоки можно собрать самому или купить в магазине. Последний вариант больше подходит для тех, кто не хочет тратить время на сборку своими руками. Далее необходимо рассмотреть эти блоки подробнее.

Модуль усилителя импульсов

Блок усилителя импульсов представляет собой специальную плату. Подобный вариант является оптимальным для усилителя к магнитоле напряжением в 12 вольт. Стоимость этого изделия не очень высокая. Стоит заметить, что технические решения данной схемы позволяют ей отлично справляться со своими обязанностями. На выходе устройство способно выдавать около 100 ватт максимальной мощности. Подобная схема считается одноканальной, но эта проблема решается сравнительно просто.

Мощные транзисторы необходимо обеспечить хорошим охлаждением. Для того чтобы это осуществить, лучше элементы загнуть прямо к плате, при этом их выводы обязаны быть вверху. Далее на поверхность контактов нужно нанести слой термопасты и проложить специальную пленку, не пропускающую электрический ток. Поверх всего этого необходимо смонтировать радиаторы. Именно благодаря этому можно снизить размеры радиаторов и сэкономить немного места на плате.

Блок обработки импульсов

Так как наличие сабвуфера подразумевает применение автомобильного усилителя, то из приходящего импульса необходимо будет отделить лишь низкий диапазон частоты. Рассматриваемая схема одноканальная, поэтому на входе в блок обработки импульса нужно установить сумматор каналов, что позволит преобразовывать двухканальный импульс в одноканальный.

Модуль преобразования напряжения

Автомобильный усилитель для сабвуфера предполагает применение модуля преобразования напряжения. Для подобной цели лучше применять схему TL-494. В магазинах можно приобрести и иные варианты, но такой самым лучшим образом подходит для людей, у которых нет специальных знаний для сборки усилителей. Дополнительным преимуществом является то, что такая схема идеально сочетается с усилителем и сабвуфером напряжением 12 вольт по всем техническим характеристикам. Она позволяет обеспечивать самый большой уровень мощности.

Блок коммутации и выпрямителя

Блок коммутации и выпрямителя состоит из таких элементов:

1. Блок коммутации нужен для оповещения человека о состоянии усилителя. Процесс оповещения производится при помощи красного и зеленого светодиодов.
2. Блок выпрямителя нужен, чтобы стабилизировать импульсы, которые поступают на основной управляющий модуль.

Усилитель на tda1562

Усилитель на tda1562

Предлагаемый усилитель мощности построен на микросхеме TDA1562, в которой реализован новый класс “H”. Суть его состоит в том, что до определенного значения мощности усилитель работает в классе “В”. Если выходная Мощность повышается дальше, включается схема увеличения напряжения на выходном каскаде и таким образом позволяет раскачать усилитель до максимальной мощности.

На схеме усилителя на TDA1562 показан вариант УНЧ с блоком питания для использования в домашних условиях. Трансформатор с габаритной мощностью 150 Вт должен обеспечивать ток вторичной обмотки не менее 6 А.

Из готовых подойдёт транс от телевизоров – лампачей ТС180. Диодный мост лучше собрать на Д242 – Д245. Для эксплуатации усилителя на TDA1562 в машине, просто подаём питание сразу от 12 В аккумулятора на микросхему. Не забывайте про радиатор, не менее 300 квадратов.

Усилитель имеет защиту выхода от КЗ и термозащиту.

Технические характеристики усилителя на TDA1562

Uпит………………………………………………… +8…18 V

Iпотр.(Uвх.=0)……………………………………. 0,15…0,2 А Iпотр. средний …………………………………….. 1,5…2 А Iпотр. максим………………………………………. до 10 А Рвых. номинал (RMS)…………….50 W (4 Ом); 30 W (8 Ом) Рвых. максимальная ……………………..70 W (4 Ом.) ; 40 W (8 Ом.) fраб………………………………………….15…60000 Hz (+0 dB; -3dB) Uвх. ………………………………………………… -0,7 V Кусил…………………………………………………..26 dB Кгарм. ……………………………………………….0,03 % Ксигнал/шум………………………………………. -90 dB Кдемпф. (100 Hz; 4 Ом) ……………………..не менее 40

Фирма мастеркит уже давно выпускает готовые наборы для его сборки, так что кто не хочет возиться с изготовлением, может и заказать:

Благодаря внутренним вольтодобавочными элементам, и конденсаторам по 10000 мкф, можно развить, на нагрузке 4 Ома при питании 16 вольт, мощность до 100 Вт.

Реальные испытания усилителя на TDA1562 показали немалый уровень нелинейных искажений, поэтому данную схему рекомендуется устанавливать именно в качестве сабвуфера, где критичность КНИ не столь важна, а не для левых – правых СЧ-ВЧ каналов.

В стационарных условиях, для повышения выходной мощности, микросхему усилителя на TDA1562 лучше питать от увеличенного до 17В напряжения.

Обсудить на ФОРУМЕ

Как выполнить подключение сабвуфера к бортовой сети автомобиля

Первым делом хочется внести ясность по поводу активных и пассивных сабвуферов. Подключаются они практически одинаково, т.е. на усилитель подаётся питание от аккумулятора и сигнал от головного устройства. О том, как подключить активный сабвуфер, будет рассказано далее.

Для установки пассивного сабвуфера придётся сделать чуть больше действий, а именно – подсоединить динамик к усилителю.

Для выполнения работы потребуются следующие материалы и инструменты:

• провода и прочие мелочи (о требованиях к ним мы рассказывали выше);
• кусачки и пассатижи;
• отвёртки нужных размеров;
• изолента;
• хомуты для стяжки и фиксации.

Подключение силового провода

Вначале прокладываем силовой провод. Подключается он к аккумулятору, в процессе установки должен быть отключён. Плюсовой провод питания необходимо защитить предохранителем, разместив его как можно ближе к аккумулятору.

Прокладку силовых проводов от аккумулятора к усилителю нужно выполнить так, чтобы исключить возможность их случайного повреждения. Внутри салона провода протягивают по порогу или, если провод имеет большое сечение, под ковриком. В подкапотном пространстве найдите подходящую трассу прокладки и закрепите провода, пристегнув их хомутами к жгутам электропроводки и кузовным деталям. После завершения этого этапа в багажнике у нас должно быть два провода: силовой, который защищён предохранителем, и масса от кузова.

Если наконечники для присоединения к аккумулятору и усилителю вы монтируете сами, сделайте это следующим образом. Аккуратно снимите изоляцию с провода на длину гильзы наконечника. Тщательно, до блеска, зачистите оголённый конец проводника. Если жилы не облужены, залудите их паяльником. Далее вставляем провод в гильзу наконечника и тщательно обжимаем. Можно прогреть наконечник газовой или спиртовой горелкой. Это обеспечит спайку провода с гильзой (за счёт припоя, который мы нанесли на провод) для более надёжного электрического контакта. После этого на гильзу надевается кембрик или термоусаживаемая трубка. Делается это до установки наконечника.

Подключение сабвуфера к магнитоле

Питание на усилитель подаётся по отдельным проводам. Чтобы он включался вместе с магнитолой, предусмотрен специальный вход для управляющего плюса. Обычно это синий провод в жгуте, подписанный remote или ant. Более наглядно это можно увидеть изучив .

Для подключения межблочных проводов в магнитоле обычно имеются два «тюльпана», обозначенные SW.

В случае если у нас пассивный сабвуфер последнее что нам понадобится сделать это подключить его к усилителю.

Ниже представлена схема, иллюстрирующая порядок подключения.

Подключение активного сабвуфера

Как мы уже говорили в сравнении активного и пассивного сабвуфера, активный объединяет в себе усилитель и пассивный саб.  Установить такую систему еще проще – не нужно думать, как подключить сабвуфер к усилителю, он уже соединён со звуковой колонкой внутри корпуса активного саба. В остальном процесс установки не отличается от системы «усилитель – пассивный сабвуфер».

Приобретая активный саб, проверьте штатные провода, которые входят в комплект. Они могут не отвечать требованиям по сечению и материалу, из которого изготовлены. Заменив их в соответствии с рекомендациями, изложенными выше, можно существенно улучшить качество и громкость воспроизведения.

В случае если вы не собираетесь менять провода из комплекта, или у вас они уже проложены по салону автомобиля установите конденсатор для сабвуфера, он нивелирует потери питания, что положительно скажется на качестве звука.

Схема подключения активного сабвуфера

Как улучшить качество баса? – Вы наверняка знаете что установленный сабвуфер при правильной настройке будет играть в разы лучше. Но для этого следует знать какие регулировки за что отвечают, для этого советуем ознакомиться со статьёй как настроить сабвуфер в машине, в ней вы найдёте конкретные рекомендации по улучшению качества баса

Какие колонки поставить в машину без усилителя

Часто бывает так, что автолюбителю не нужна громкая и качественная музыка в салоне. Достаточно лёгкого ненавязчивого музыкального фона. В этом случае отпадает необходимость покупки усилителя, а акустику можно подключить непосредственно к выходу магнитолы. Какие колонки и динамики лучше выбрать поставить в авто без усилителя. Этот вопрос интересует многих автолюбителей. Многие склоняются к тому, что для такого звука не нужны колонки с несколькими громкоговорителями и разделительными фильтрами. Достаточно оборудовать салон самыми хорошими широкополосными динамиками для авто. Чувствительность является главным параметром при выборе акустики. Лучше устанавливать головки от 92 dBи выше. Слишком большая мощность не рекомендуется. Достаточно 30-45 ватт.

Усилитель 10 W для сабвуфера своими руками

Если большая мощность не требуется, то собрать усилок для сабвуфера можно на интегральной микросхеме или транзисторах. Очень хорошую схему УНЧ для сабвуфера можно собрать на интегральной микросхеме TDA2003. Если использовать только один корпус, то выходная мощность будет порядка 10 ватт. Для низкочастотных автомобильных акустических систем чаще используется мостовое включение двух микросхем. Такое включение позволяет получить до 25 ватт на нагрузке в 4 Ома. Питание схемы осуществляется от бортовой сети автомобиля. Поскольку количество дискретных элементов в схеме небольшое, печатную плату можно разработать самостоятельно. Сделать усилок для сабвуфера можно без печатной платы, распаяв элементы на макетной плате со стойками или лепестками. Чтобы избежать перегрева корпусов микросхем их нужно монтировать на радиаторах с теплопроводящей пастой.

Список необходимых комплектующих

Для начала определимся с общим перечнем деталей, а именно – их названием и выполняемой функцией, а затем дадим рекомендацию по выбору.

1. Силовой провод. Подаёт питание от аккумулятора к усилителю. На седан среднего размера понадобится 5 м «плюса» и 1 м «минуса». Более точные размеры вы сможете получить, самостоятельно измерив свой автомобиль.
2. Колба с предохранителем. Важный компонент. Служит защитой в случае замыкания силового провода.
3. Клеммы. Позволят упростить присоединение силовых проводов к аккумулятору и кузову автомобиля. Понадобятся 2 шт. кольцевого типа. Если подключение у усилителя на лопатках, потребуются ещё 2 шт. вилочного типа.
4. Тюльпаны и управляющий провод. Передаёт звуковой сигнал от магнитолы к усилителю. Может идти в комплекте с межблочными проводами или приобретается отдельно.
5. Акустический провод. Передаёт улучшенный сигнал от усилителя на сабвуфер. Потребуется 1-2 м. Если у вас активный сабвуфер, этот провод не понадобится.
6. Дополнительно может понадобиться дистрибьютор, в случае если установлены два усилителя.

Определяем мощность аудиосистемы в автомобиле

Вычисление мощности аудиосистемы позволит правильно подобрать силовой провод. Для этого нужно знать номинальную мощность всех усилителей, установленных в машине. Её можно посмотреть в инструкции или найти по названию активного сабвуфера или усилителя в интернете.

Если помимо сабвуфера установлен ещё и  усилитель на колонки, следует суммировать мощность всех усилителей.

Именно под эту мощность мы будем подбирать силовой провод, если в дальнейшем ваша аудио система будет заменена на более мощные компоненты советуем выбирать провода с запасом.

Набор проводов для сабвуфера, бюджетный вариант для слабых систем

Распространённый вариант – приобретение готового набора проводов. У этого решения есть свои плюсы. Во-первых, такие наборы недороги. Во-вторых, в коробке есть все необходимое для подключения.

Минус можно выделить один. В таких комплектах используются алюминиевые провода, покрытые медью. Они имеют большое сопротивление, что влияет на пропускную способность. В зависимости от условий они со временем окисляются и сгнивают. Этот вариант подходит тем, у кого скромный бюджет и маленькая мощность системы, например, для подключения активного сабвуфера.

Как воспроизводится звук – и зачем нужен сабвуфер с усилителем?

Для начала следует вспомнить, зачем вообще требуется усилок для сабвуфера. Сам по себе сабвуфер – это отдельный акустический элемент (а проще говоря – динамик), рассчитанный на воспроизведение низких частот. Он не является необходимой деталью: хорошие и большие колонки вполне способны качественно воспроизводить звуки частотой от 20 до 120 Гц самостоятельно. Однако у таких колонок есть два неизбежных недостатка:

1. Размеры. Против банальной физики не возразишь: чем ниже частота – тем больше должна быть площадь излучающего звук элемента. К слову, именно поэтому генератор ультразвука можно оформить в виде брелка, а вот для инфразвука потребуется уже устройство размерами иной раз в несколько метров. Если же речь идёт об автомобильной акустике – то две (для стереозвучания) такие колонки в салоне обычно просто некуда ставить.
2. Цена. Хорошие динамики, оптимально воспроизводящие все частоты, стоят немало и не каждому по карману.

ПОСМОТРЕТЬ ВИДЕО

Наилучший выход здесь – это выделить низкие частоты на отдельный элемент, который можно разместить где угодно. Физиология слуха у человека такова, что звуки от сабвуфера по направлению не фиксируются, и стереозвучание нарушено не будет.

Сами же сабвуферы делятся на два типа:

• пассивные, питаемые от аудиовыходов системы, как обычные динамики;
• активные, снабжённые собственным усилителем, где от системы воспроизведения требуется лишь подать сигнал – а энергия на «раскачку» диффузора будет идти из отдельного источника.

Первый тип хорош тем, что не требует дополнительных устройств – однако массивный диффузор низких частот «отъедает» изрядную часть мощности. В итоге или басы не воспроизводятся толком, или же начинают «проваливаться» и грязно звучать высокие частоты. Именно поэтому для качественного звука лучше всего пользоваться сабвуферами активного типа с усилителем.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Инструменты и материалы

Внутренняя схема усилка

Если вы решили оборудовать свой автомобиль качественной магнитолой на 12 вольт, для обеспечения хорошего звучания потребуется сабвуфер и усилитель.

Для изготовления усилителя в машину вам потребуется подготовить несколько элементов, в частности, речь идет о четырех устройствах:

• блок усилителя импульсов;
• устройство обработки импульса;
• преобразователь напряжения от 12 вольт до 40;
• устройство выпрямителя и коммутации.

Чтобы сделать автомобильный усилитель, эти блоки можно соорудить своими руками или приобрести уже готовые. Второй вариант будет более актуальным для тех, кто желает сэкономить время. Рассмотрим все эти элементы по порядку.

Блок усилителя низких частот представляет собой плату типа TDA 7294 — такой вариант будет наиболее оптимальным для усилка к автомагнитоле на 12 В. Цена на такой девайс в среднем составляет около 200 рублей. Следует отметить, что технические особенности схемы дают возможность ей хорошо выполнять свои функции, в частности, на выходе схема может выдавать до 100 Ватт мощности. Учтите, что эта схема является одноканальной, но и этот нюанс можно преодолеть.

Схема для изготовления девайса

Выходные транзисторы должны быть обеспечены охлаждением, чтобы сделать это, элементы можно загнуть к плате, при этом их контакты должны быть расположены вверх. После этого на контактные поверхности необходимо нанести термопасту и положить диэлектрическую пленку, а уже потом поверх монтируются радиаторы. Благодаря этому вы сможете немного уменьшить габариты последних и в целом сэкономить место в корпусе.

Поскольку установка сабвуфера подразумевает использование усилителя для авто, из поступающего импульса нужно будет выделить именно низкий диапазон частот. Сама по себе используемая схема является одноканальной, так что на входе в устройство обработки импульса необходимо поставить сумматор каналов. Это позволит преобразовать двухканальный импульс в одноканальный.

Усилитель для сабвуфера в машину подразумевает использование устройства преобразования напряжения или трансформатора от 12 до 40 вольт. Для этой цели можно использовать схему TL-494. В принципе, в продаже можно найти и другие варианты, но этот оптимально подойдет для тех автовладельцев, у которых нет опыта в изготовлении усилков. Тем более, что эта схема отлично подходит для сабвуфера и усилителя на 12 вольт по техническим параметрам — она позволяет обеспечить наиболее мощный импульс.

Схема самодельного устройства

Что касается устройства выпрямления и коммутации, то этот девайс состоит из нескольких компонентов:

1. Устройство коммутации, необходимое для оповещения водителя о готовности или неготовности усилка к работе. Оповещение осуществляется благодаря двум диодам — красному и зеленому.
2. Устройство выпрямителя. Этот девайс необходим для стабилизации импульсов, которые передаются на основной блок управления.

Перед тем, как сделать усилитель для сабвуфера на 12 вольт, необходимо подготовить один из основных компонентов устройства — корпус. Разумеется, этот элемент нужен, иначе куда производить установку схемы? Как вариант, корпус можно соорудить своими руками из фанеры или приобрести готовый, все зависит только от ваших возможностей и предпочтений. Например, подключение усилителя может осуществляться в корпус от DVD-проигрывателя. Такой девайс имеет небольшие размеры, обычно стильный дизайн, а его разъемы при необходимости можно переделать для подключения к автосабвуферам.

Более оптимальным вариантом будет использование алюминиевого и, что самое главное — целого корпуса, который также может выполнять функцию радиатора. Как известно, во время работы схемы нагреваются, в результате чего при использовании деревянного корпуса при изготовлении придется продумывать систему охлаждения. Причем эта система должна быть наиболее качественной. Более того, в некоторых случаях необходимо даже делать активное охлаждение. Поэтому использование алюминиевого корпуса является наиболее оптимальным вариантом (автор видео — AKA KASYAN).

Для чего нужен автомобильный усилитель

Бюджетные автомагнитолы построены на стандартных усилителях. Они представляют собой встроенную микросхему, которая обеспечивает звук по четырем каналам на 40-50 Ватт (как заявлено производителем). Но эти 40-50 Ватт при коэффициенте нелинейных искажений в 10% в реальности получаются меньше. Поэтому уровень звука получится выжать только на 10-20 Ватт, а при воспроизведении низов мощность упадет еще больше.

Совсем другая картина складывается, если установить усилитель звука. Устройство способно усиливать входной сигнал до любого желаемого уровня. При этом можно сэкономить на магнитоле, купив недорогую модель.

Необходим усилитель и для настройки хорошего звучания в автомобиле, приобретенном у другого хозяина. Если новое авто можно оснастить сабвуфером и остальной акустикой непосредственно у дилера, то со старой машиной придется повозиться самостоятельно.

Осмотр и выявление неисправностей блока питания.

Если был приобретён новый БП то данный пункт можно смело пропускать.

Блок питания компьютера включить для проверки выходного напряжения. Убедиться что при подаче тока начинает крутиться кулер (вентилятор) установленный на задней части.

Вскрыть крышку и заглянуть внутрь блока, наверняка там будет много пыли, тщательно всё вытираем сухой тряпкой, также можно использовать пылесос. После того как отчистили от грязи и пыли, тщательно осматриваем контакты платы на наличие дефектов и трещин на пайке.

Внимательно осматриваем конденсаторы расположенные

на плате, если они вздутые, это говорит о том что блок неисправен, или жить ему осталось недолго. (конденсаторы обведены в красный кружок на картинке выше) Вздувшиеся конденсаторы необходимо заменить

Данный процесс требует осторожности, так как высоковольтные конденсаторы содержат остаточный заряд тока, от которого можно получить легкий , но весьма ощутимый электрический удар. Собрать блок питания и приступить к подключению

Мощный усилитель для сабвуфера своими руками

Простой усилитель для саба своими руками можно сделать на микросхеме TDA1562Q.Интегральная микросхема представляет собой мощный УНЧ, который подходит для построения автомобильных звуковых систем. Преимущество TDA1562Q заключается в том, что собранный на ней блок не требует для своей работы двухполярного источника питания и может подключаться непосредственно к автомобильному аккумулятору. Полоса воспроизводимых частот начинается с 15 Гц, поэтому микросхема подойдёт в качестве низкочастотного усилителя для сабвуфера. На нагрузке 4 Ома номинальная мощность составляет 50 ватт при коэффициенте гармоник 0,05% и соотношении сигнал/шум — 90 dB. На нагрузке 8 Ом мощность падает до 30 ватт.Максимальная мощность достигает 70 ватт. Минимальное и максимальное напряжение питания микросхемы составляет 8 и 18 вольт соответственно. Чтобы обеспечить нормальный тепловой режим, микросхему нужно установить на радиатор площадью не менее 400 см2.Самодельный усилитель для сабвуфера содержит небольшое количество дискретных элементов.

Лучшие двухканальные усилители звука

Чаще всего двухканальные усилители используется для улучшения звука в автомобиле или для подключения маломощного сабвуфера. Однако для подключения более мощного низкочастотного динамика они не подходят, потому что у них не имеется достаточного уровня мощности для раскачки. Эти устройства имеют компактные размеры, позволяющие установить их под сиденье или же в багажник. Среди особенностей усилителей с двумя каналами стоит отметить:

1. Возможность работы в одноканальном или в двухканальном режиме.
2. Наличие фильтров низкой и высокой частоты. Они необходимы для отсечения определенного спектра частот, которые несовместимы с диапазоном, проигрываемым подключаемым к ним динамиков.
3. Наличие транзисторного линейного выхода, необходимого при наличии в системе еще одного усилителя.
4. Наличие входа высокого уровня для подключения к штатным аудиосистемам различных моделей автомобилей.

Для подключения двухканальной акустики необходимо подбирать усилитель с запасом мощности. Это позволит слушать музыку в качественном звучании и значительно продлить работу усилителя.

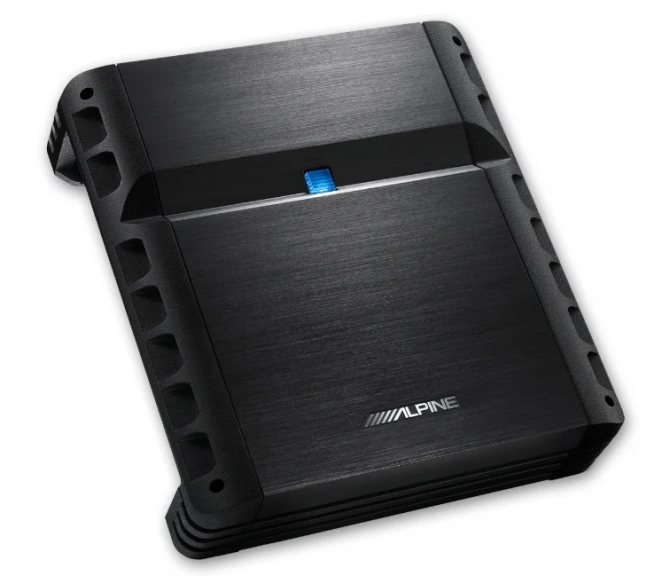

Alpine PMX-T320

Этот хороший автомобильный усилитель на два канала обладает мощностью 2х50 Вт при нагрузке 4 Ом. При мостовом подключении его мощность достигает 150 Вт. Несмотря на то, что этот усилитель принадлежит к младшему модельному ряду, в нем используется ряд технологий, которые ранее использовались только в высококлассных устройствах. Чтобы устранить посторонние шумы, в нем установлена специальная катушка.

Из достоинств можно выделить:

• компактные размеры;
• добротное качество исполнения;
• наличие усилителя низких частот;
• наличие фильтров с повышенной крутизной среза;
• использование высококачественных комплектующих.

Недостатки:

bass boost регулируется не плавно, а ступенчато.

Pioneer GM-A5702

Эта модель имеет суммарную мощность в 1 КВт. Это позволяет смело использовать ее в большинстве автомобильных систем. Усилитель разработан таким образом, чтобы обеспечить легкую установку и мощное звучание. Поддерживает динамики на 2 и 4 Ом.

Рекомендуется любителям качественного звучания уже из коробки, потому что имеет минимальные возможности по настройке звука.

Достоинства:

• достойная мощность;
• наличие фильтра низких частот;
• наличие усиления баса.

Недостатки:

минимум фильтров и настроек.

Урал BV 2.70

Усилитель обладает неплохими показателями мощности как при нагрузке в 2 Ом, так и при нагрузке в 4 Ом. Оснащается широким полосовым фильтром, имеющим независимую регулировку нижнего и верхнего диапазона частот (от 10 Гц до 8 КГц). Качественный цельнометаллический корпус позволяет эффективно отводить тепло, предотвращая перегрев устройства. Компактные размеры позволят избежать проблем с установкой. Его можно поставить даже в салоне автомобиля под сиденьем.

Достоинства:

• компактные размеры;
• низкая стоимость;
• возможность настройки под себя;
• достойная мощность;
• наличие фильтров высоких и низких частот.

Недостатки:

нельзя подключать к мощным сабвуферам.

Blaupunkt GTA 270

Это устройство является одним из наиболее популярных усилителей в машину. Он отлично подойдет как для подключения пары динамиков, так и одного сабвуфера.

Эта модель рекомендуется автолюбителям, которые хотят получить относительно качественное звучание, но не платить за него слишком много денег. По параметру цена-качество Blaupunkt GTA 270 является одним из лучших.

Достоинства:

• относительно компактные размеры;
• номинальная мощность при нагрузке 4 Ом 2х70 Вт;
• возможность мостового соединения мощностью 200 Вт;
• наличие фильтров высоких и низких частот.

Недостатки:

относительно невысокая чувствительность.

Как собрать усилитель?

Для надёжности и компактности сборки монтаж необходимо делать на печатной платы. Для этого потребуется:

• Компьютер.
• Программа «Sprint-layout» (или аналогичная) для расчета и проектирования плат.
• Лазерный принтер.
• Фольгированый текстолит.
• Раствор хлорного железа.

Последовательность действий здесь будет следующая:

1. В программе создаётся схема платы.
2. Плата распечатывается с помощью лазерного принтера. Крайне желательно использовать фотобумагу и фирменный картридж – у перезаправленных может быть слишком низкая плотность тонера. Должно получиться примерно следующее:

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Полученный рисунок аккуратно вырезается по контуру и накладывается на текстолитовую заготовку. Заготовка перед этим должна быть зашкурена мелкой наждачкой (чтобы убрать окислы) и обезжирена ацетоном. Затем наложенный вниз рисунком листок бумаги проглаживается горячим утюгом. Это – самая ответственная операция, от неё зависит качество платы. При правильной работе получится заготовка с нанесённым на неё тонером рисунком разводки

Температуру надо выставлять максимальную, чтобы тонер заново расплавился и прикипел к фольге.
Остывшую после утюга заготовку замачивают в воде, после чего осторожно удаляют размокшую бумагу.
Рисунок проверяется. Если какие-то элементы не пропечатались, их можно дорисовать перманентным маркером

Однако злоупотреблять этим не стоит: маркер не так надёжен, как тонер.
Затем заготовка протравливается в хлорном железе. В итоге получается чистый текстолит с медью, сохранившейся лишь там, где её защищал слой тонера или маркера.

На получившейся плате уже можно монтировать микросхему и другие детали в соответствии с выбранной конструкцией. Но перед этим нужно определиться с питанием. Здесь снова потребуется компьютер и программа для расчёта трансформаторов: необходимо бортовые 12 В преобразовать как минимум в 80. После расчёта обмотка монтируется на сердечнике с изоляцией каждого слоя. Отличный вариант для самодельного автомобильного сабвуфера – это использование старых трансформаторов от телевизора с соответствующим перерасчётом обмотки.

ПОСМОТРЕТЬ ВИДЕО

В последнюю очередь монтируется фильтр НЧ. Без него на саб пойдут сигналы высоких частот – и тогда само использование сабвуфера бессмысленно. Монтируется фильтр так же, как и остальные части усилителя, а после этого можно перейти к тестированию на бортовой сети и магнитоле.

Рейтинг автомобильных усилителей

Был составлен на основании статистики продаж и отзывов покупателей.

Kicx AP 1000D

Плюсы

• может работать с несколькими типами нагрузки
• достаточно высокая выходная мощность
• компактный
• удобно устанавливать

Минусы

• класс качества звука D
• соотношение сигнал/шум 90 Дб
• стоимость

От 6292 ₽

Данный одноканальный усилитель моноблок выполнен в металлическом корпусе реберной конструкции для улучшения отдачи тепла. Он удобно монтируется и просто подключается. Это хороший вариант для подключения сабвуфера с мощностью на канал для акустики импеданса 4 Ом в 420 Вт. Однако заявленный класс D по качеству звука прямо говорит о значительном искажении сигнала.

SUPRA SBD-A4270

Плюсы

• компактный
• простая установка
• может работать на 2 типа нагрузки
• достаточно высокая выходная мощность
• фильтры частот

Минусы

• недостаточно высокая мощность для нагрузки 4 Ом
• нет гибридного режима мост+2 канала акустики

От 3340 ₽

Данный 4 канальный усилитель достаточно функционален и может обеспечить качественный звук. К нему можно подключать как линейный, так и выходной контур магнитолы с напряжением до 6 В. Есть фильтры высоких и низких частот, последние могут усиливаться до 12 Дб. Главными недостатком модели является возможность работать только в 4 канала или на 2 мостовых соединения, без гибридного режима.

Pioneer GM-A6604

Плюсы

• компактный
• просто устанавливается
• есть режим усиления басов
• мостовой режим

Минусы

• средняя мощность
• фильтр только для высоких частот
• при усилении басов наблюдаются искажения на пределе громкости

От 7925 ₽

Данный 4 канальный усилитель достаточно универсален. Он может работать в гибридном мостовом режиме, формируя мощный сигнал для саба и двух колонок. Удобной функцией является усиление басов и возможность отсечь полосу высоких частот.

Blaupunkt GTA 475

Плюсы

• стильный вид
• компактный корпус
• простая установка
• высокий класс звука А/В
• мостовой режим

Минусы

• скромная мощность
• нет гибридного режима работы
• цена

От 5328 ₽

Данный автоусилитель для сабвуфера понравится тем, кто за приемлемые деньги хочет подключить двухканальный пассивный саб. Функционал создания двух мостов на выходе позволяет получить приемлемую суммарную мощность. Усилитель не может использоваться для передачи сигнала на саб (мостовой схемой) и 2 колонки.

Pioneer PRS-D800

Плюсы

• качество материалов и сборки
• хорошая мощность на канал
• поддержка мостового режима
• есть High Level Input
• отношение сигнал/шум 105 Дб

Минусы

• класс D качества звука
• цена
• подключения типа Тюльпан

От 18406 ₽

Данный двухканальный усилитель для сабвуфера в машину станет отличным выбором для тех, кому нужно простое решение. 125 Ватт на канал позволяют раскачать любую акустику. А поддержка мостового режима позволит оживить мощный саб и сделать звук в машине сочным и ярким.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды — полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта — катод и анод. На фото они помечены соответственно.

Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный — к плюсу. К анодам каждого светодиода припаиваются резисторы

Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию. Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом. Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер.

Подсветка сабвуфера и усилителя
