Быстрый старт автомобиля с карбюратором 2108, 21081, 21083 солекс

Настройка переходного режима карбюратора

В то время, когда двигатель работает в режиме холостого хода, дроссельные заслонки перекрыты. Под заслонками образуется вакуум (разрежение). Благодаря указанному разрежению происходит высасывание бензина через небольшой канал холостого хода и жиклер, а сам двигатель ровно работает на холостых. Если резко открыть заслонку, тогда разрежение тоже слабеет. Более того, этого разрежения недостаточно для нормальной работы ГДС (главная дозирующая система) в первой камере, а система холостого хода и ускорительный насос еще не способны нормализовать работу мотора. Другими словами, при резком нажатии на газ после холостого хода отмечается задержка реакции на нажатие педали акселератора.

Чтобы указанный провал минимизировать или полностью убрать в устройстве карбюратора используется переходная система. Данная схема представляет собой отверстие-щель, выполненное над дроссельной заслонкой в первой камере. В момент нажатия на педаль газа щелевидное отверстие оказывается в зоне большого разряжения, благодаря чему происходит интенсивный подсос топлива параллельно его подаче через жиклер холостого хода.

Вернемся к настройкам. После того, как карбюратор был установлен, на многих автомобилях возникает провал при трогании с места, замедлены реакции на нажатие педали газа, двигатель может начать стрелять в карбюратор или заглохнуть. В такой ситуации может быть виновата переходная система. Для того чтобы нормализовать работу карбюратора, необходимо правильно подобрать сечение «носика» ускорительного насоса и размер жиклера холостого хода.

Дело в том, что именно во время работы на переходном режиме горючее поступает как из ускорительного насоса, так и от переходной системы. В результате топливно-воздушная смесь может получаться слишком обогащенной или, наоборот, обедненной, что не позволяет двигателю нормально работать и набрать обороты.

При этом важно знать, что жиклеры в первой камере трогать не нужно, а также указанные провалы не следует пытаться устранить путем замены жиклеров главной дозирующей системы. Для решения задачи следует на ранее отстроенном карбюраторе правильно подобрать жиклер холостого хода и носик ускорительного насоса

 Подбор нужно осуществлять после прогрева ДВС, подсос должен быть убран.

На практике это выглядит следующим образом:

Уровень в поплавковой камере предварительно был выставлен, отрегулирован холостой ход. Прогретый двигатель нормально работает на холостых без подсоса. Струя бензина из носика ускорительного насоса попадает точно в коллектор. Теперь можно резко нажать на педаль газа. Необходима именно резкость нажатия, а не то, насколько сильно была нажата педаль (до пола, половина хода или ¼). В норме мотор должен сразу реагировать и раскручиваться, то есть набор оборотов происходит без задержек или провалов. В том случае, если реакции на резкое нажатие на акселератор замедлены или есть ощутимая пауза перед ростом оборотов, тогда следует перейти к настройкам.

Для точного определения причины на педаль газа нужно нажать повторно, но уже плавно, а не резко

Если в этом случае идет ровный набор оборотов (без пауз, провалов и задержек), тогда следует обратить внимание на жиклер холостого и носик насоса, та как главная дозирующая система к провалу не имеет отношения. Если же при плавном нажатии на газ двигатель раскручивается плохо, сам агрегат начинает работать рывками, гудит, сильно вибрирует и т.п., тогда проблема заключается в подборе жиклеров первой камеры

Другими словами, происходит излишнее обогащение или обеднение смеси после перехода карбюратора в мощностной режим работы после нажатия на акселератор. Косвенным признаком слишком «богатой» смеси во время работы на переходном режиме является то, что двигатель дымит черным дымом, из системы выхлопа идет запах бензина. Указанный дым и запах появляются после резкого дросселирования.

Чтобы убрать провал, необходимо тщательно подбирать жиклеры холостого хода под носик насоса или наоборот. Это делается до того момента, пока исчезнуть задержки при резком нажатии на педаль акселератора. Параллельно с этим может понадобиться повторная регулировка холостого хода, так как замена жиклера ХХ внесет свои изменения в работу системы холостого хода. Добавим, что если смесь остается обедненной и есть провал, а жиклер холостого хода слишком большой и не получается настроить холостой ход, тогда можно поставить спаренный носик насоса, после чего обе трубочки загибаются в первую поплавковую камеру.

Инструкция по регулировке своими руками

Первая настройка «Солекса» выполняется в процессе сборки. Это установка троса привода пускового механизма. Утопите рукоятку «подсоса» до упора, просуньте трос в отверстие рычага, а его кожух зажмите на кронштейне. Потом зафиксируйте тросик болтиком при положении заслонки «полностью открыта» и проверьте работоспособность механизма.

1 — винт-регулятор количества смеси; 2 — винт качества; 3 — резиновое кольцо; 4 — заглушка

За настройки подачи горючего отвечают 2 винта:

• пластиковая рукоятка, установленная на правой стенке агрегата и регулирующая количество смеси;
• с той же стороны в торце подошвы карбюратора сделан колодец, где прячется винт — регулятор качества смеси, отвечающий за соотношение воздуха и горючего для работы на холостом ходу.

Конец троса пускового устройства нужно зафиксировать болтом

Регулировка работы карбюратора ВАЗ 2108 производится на прогретом двигателе, поэтому после сборки запустите его и доведите до рабочей температуры. Если во время прогрева мотор глохнет, добавьте обороты вручную, немного закрутив винт количества топлива. Настройку выполняйте в такой последовательности:

1. Тонкой плоской отвёрткой выкручивайте винт качества до тех пор, пока обороты двигателя не перестанут расти. Затем закрутите его на пол-оборота.
2. Уменьшите обороты двигателя до 100 об/мин, вращая пластиковую рукоятку винта количества против часовой стрелки.
3. Добейтесь частоты вращения коленчатого вала 850 об/мин, закручивая винт качества смеси.

Регулировка качества смеси

Если вы перед этим устраняли мелкие неполадки, в результате чего обороты двигателя на холостом ходу стали выше, то винт качества трогать не нужно. Уменьшайте их поворотом пластмассовой рукоятки, доведя до нормы — 850 об/мин.

Неполадки, возникающие при настройке холостого хода

При правильном стечении обстоятельств двигатель должен уменьшать количество оборотов, а в конце и вовсе заглохнуть. Но если винт количества не вызывает у двигателя никакой отдачи, то это прямиком указывает на наличие проблемы. А заключается она в чрезмерном поступлении топлива в канал холостого хода, что не позволяет винту качества его перегородить.

Факторы, вызвавшие проблему:

1. Установленный жиклёр холостого хода обладает бо́льшим размером, нежели необходимо.
2. Заглушка недостаточно хорошо завинчена или электромагнитный клапан плохо закреплён, что и вызывает подсос бензина мимо отверстия для дозировки топлива.
3. Деформирован сам жиклёр или место под него.

Чтобы найти неполадку, нужно отсоединить от клапана провод во время работы двигателя и посмотреть на результат. Если мотор заглох, то реальная проблема кроется в неправильно подобранном размере жиклёра. При работающем же двигателе недочёт заключён в обходе топливом системы холостого хода.

Чтобы преодолеть эти трудности, избавляемся от клапана с заглушкой и смотрим на состояние жиклёра, а также место, где он должен сидеть, для нахождения различных локальных искажений.

Крышка карбюратора подлежит замене, если удалось обнаружить места деформации в районе посадочного места. В случае если повреждения не удалось обнаружить, жиклёр помещается на клапан, а уплотнительное кольцо покрывается маслом.

После этого жиклёр завинчивается ключом без применения силы.

Настройка карбюратора Солекс 21083

Все перечисленные выше регулировки относятся к настройкам карбюратора Солекс 21083, и от того, как хорошо будет отрегулирован узел, зависит характер работы двигателя, расход топлива

Есть еще некоторые настройки, на которые также следует обратить внимание

В электромагнитном клапане находится жиклер холостого хода, и диаметр его сечения может быть разным – от 39 до 42 мм, также ест распылители ускорительного насоса с различным сечением «носиков» (35х40, 40х40, 45х40, 35х35). Подбором необходимого диаметра обоих элементов можно добиться работы карбюратора без провалов, хорошей приемистости. Что-то определенное здесь рекомендовать трудно, в каждом конкретном случае нужен индивидуальный подход, и достигается наилучший результат методом проб и ошибок. Кстати, «носики» распылителей могут быть направлены:

• оба в первичную камеру;
• один распылитель – в первую камеру, другой – во вторую.

Еще часто при установке карбюратора многими автомобилистами допускается одна ошибка – неточно устанавливается трос подсоса, и поэтому на холодную двигатель 21083 запускается проблематично, особенно в морозную погоду. После закрепления троса подсоса перед установкой воздушного фильтра необходимо проверить, до конца ли с помощью троса закрывается воздушная заслонка. Если заслонка при вытянутом подсосе остается приоткрытой, необходимо закрепить оплетку тросика в другом положении.

Регулировка ускорительного насоса

Дозирующие системы ускорительного насоса

Основная задача ускорительного насоса – это подача ровной и мощной струи бензина через открытую дроссельную заслонку карбюратора (капание и вялая струя не допускается). Струя бензина должна попадать напрямую в коллектор, не касаясь стенок диффузора и дроссельной заслонки.

Стекание бензина по стеке диффузора или дроссельной заслонки не допускается, так как автомобиль при резком нажатии на газ будет сильно тупить и дергаться.

Устанавливать ускорительный насос с двумя носиками необходимо в разные камеры. Можно завести два носика в первичную камеру – это может повысит резвость автомобиля, но и также привести к чрезмерному «переливу».

Настройка второй камеры

Как правило, вторая камера карбюратора не регулируется, поскольку все недостатки заводских жиклеров компенсируются эконостатом. Дело в том, что при высоких оборотах, когда возникает разряжение в карбюраторе, через эконостат поставляется дополнительный бензин, что дает возможность обогатить смесь.

Регулировке может подвергнуться только носик ускорительного насоса, в случае если его струя не попадает между стенкой диффузора и дроссельной заслонкой.

Все вышеизложенные приемы настройки карбюратора являются основными в его регулировании, однако некоторые умельцы могут делать дополнительно засверливание каналов и дроссельных заслонок, запаивать эпульсионные трубки.

Всем привет! Задался вопросом как точно отрегулировать карбюратор, т.к. после последних событий, понял, что нужно поменять ремкомплект и прочистить и проверить все (до этого как обычно нехватка времени)

Материалы «нарыл» с нескольких сайтов… поехали

Порядок установки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс

— Ставим автомобиль на ровную площадку

— Снимаем корпус воздушного фильтра двигателя

— Даем двигателю пять минут поработать на холостых оборотах

— Снимаем верхнюю часть (крышку) карбюратора

— Линейкой (а лучше штангельциркулем) замеряем расстояние от дна поплавковой камеры до уровня в ней топлива (Сделать это нужно как можно быстрее, так как бензин очень быстро испаряется)

Требуемое значение уровня топлива в карбюраторах Солекс, указываемое на большинстве сайтов –24 +- 1 мм от верхнего края поплавковой камеры карбюратора.Если замеренный уровень топлива отличается от требуемого, следует отрегулировать положение поплавков.

Регулировка положения поплавков

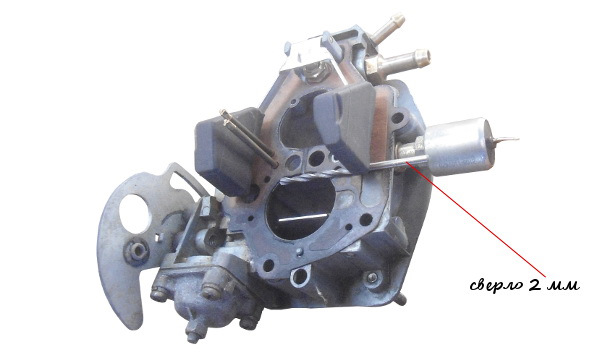

— Переворачиваем крышку карбюратора и ставим ее на ровную поверхность

— Замеряем расстояние от нижней части каждого из поплавков до картонной прокладки крышки

Замер можно провести круглым щупом, сверлом, отрезком проволоки нужного диаметра.

Оно должно составлять 1-2 мм, что позволит добиться названных выше –24 +- 1 мм. Если замеренное расстояние не соответствует требуемому, слегка подгибаем язычок на рычагах поплавков (тот, который касается шарика игольчатого клапана) или сами рычаги и проводим замер заново. На заводе для подобной установки поплавков используют специальный шаблон (фото ниже).

Проверяем правильность выставленного уровня топлива

Ставим крышку карбюратора вертикально. При этом язычок на рычагах поплавков должен утапливать демпфирующий шарик на игольчатом клапане и быть приблизительно параллельным плоскости игольчатого клапана а линия подштамповки на поплавках параллельна поверхности крышки карбюратора. Если этого не происходит, проводим регулировку уровня топлива еще раз, более тщательно.

Примечания и дополнения

— При проведении регулировки уровня топлива в поплавковой камере карбюраторов 2108, 21081, 21083 Солекс следует проверить правильность положения поплавков в поплавковой камере. Для этого на снятой, перевернутой и установленной горизонтально крышке карбюратора добиваемся параллельности поплавков относительно оттиска на картонной прокладке крышки. Так мы предотвратим задевание поплавков за стенки поплавковой камеры.

— Помимо этого стоит выставить величину свободного хода поплавков. На перевернутой крышке замеряем линейкой или штангенциркулем расстояние от картонной прокладки до нижнего угла каждого из поплавков.

Поднимаем поплавки максимально вверх и замеряем опять расстояние от нижнего угла поплавков до картонной прокладки. Должно прибавиться 15 мм. Это и есть свободный ход поплавков.Если он не соответствует требуемому, добиваемся искомой величины подгибанием заднего язычка на рычагах поплавков.

P/S/ Также в интернете отыскал субъективно правильную таблицу по подбору жиклеров (относительно справедлива, но не факт) Книга по обслуживанию Солекса на моем хранилище яндекс Она здесьПодводя итоги настройки карба, до продажи авто установил, что с 1.3 расход по трассе был 5.5 л, с 1.5 около 6 скорость 90 кмчас кпп 4-ка

Переднеприводные автомобили ВАЗ 2108-09-099 долгое время комплектовались карбюраторными двигателями, и лишь ближе к началу 2000-х годов на вазовских машинах стала устанавливаться инжекторная топливная система.

В этой статье будет рассмотрен карбюратор Солекс 21083: устройство, регулировка, настройка узла, его особенности, а также основные неисправности.

Что делать с повышенным расходом

Прежде чем плотно взяться за карбюратор, обязательно убедитесь в том, что другие системы исправны — свечи находятся в рабочем состоянии, высоковольтные провода не пробивают на массу, а в цилиндрах двигателя есть компрессия (минимальное значение для ВАЗ 2108 – 11 Бар). Выкрутите свечи и проверьте состояние электродов.

Светло-коричневый — правильный цвет электродов на свечах

Наиболее неприятная проблема — увеличение расхода топлива, возникающая по таким причинам:

• износилась диафрагма экономайзера;
• засорён главный воздушный жиклёр или каналы внутри агрегата;
• не держит игольчатый клапан, ограничивающий поступление горючего в поплавковую камеру;
• были установлены жиклёры непонятного происхождения из ремкомплекта.

Местонахождение крышки экономайзера

Чтобы проверить диафрагму, снимите корпус воздушного фильтра (крышка крепится 3 гайками под ключ 10 мм, корпус — 4 гайками на 8 мм). На левой стенке карбюратора по ходу движения авто найдите треугольную крышечку экономайзера, прикрученную на 3 винта, открутите их крестовой отвёрткой. Под ней и находится подпружиненная мембрана, которую нужно проверить и при необходимости заменить.

Снятие фильтра на восьмерке

Для устранения остальных причин вам придётся снять верхнюю крышку «Солекса», отсоединив трос пускового устройства и открутив 5 винтов крепления крестообразной отвёрткой. Дальше действуйте по инструкции:

1. Выкрутите воздушные жиклёры, запомнив, где какой должен стоять. Под ними в колодцах прячутся жиклёры топливные, открутите их тонкой отвёрткой и вытащите зубочисткой. Хорошенько продуйте калиброванные отверстия.
2. Грушей отсосите бензин из поплавковой камеры вместе с грязью. Заполните все каналы и диффузоры средством из аэрозольного баллона, выдержите указанное на нём время и аккуратно продуйте карбюратор, не снимая с машины.
3. Возьмите снятую крышку агрегата, поверните её поплавками кверху и попробуйте подуть в патрубок подачи топлива, заткнув пальцем штуцер сброса давления. Если воздух проходит, замените игольчатый клапан, поскольку он так же беспрепятственно пропускает бензин.
4. Если перед увеличением расхода вы заменили все жиклёры, смело откручивайте их и выбрасывайте, а штатные верните на место.
5. Перед сборкой убедитесь, что поплавки не касаются стенок камеры, при необходимости аккуратно подогните.
6. Соберите «Солекс» в обратном порядке и приступайте к регулировке.

Для снятия верхней крышки Солекса надо отвернуть 5 винтов

Проверка карбюраторов Солекс

Перед регулировкой карбюратора следует проверить, не попали ли на дроссельные заслонки посторонние предметы. Если в карбюратор попадет посторонний предмет – это неизбежно приведет к необходимости проводить капитальный ремонт двигателя.

После выполненной настройки следует проверить работу насоса-ускорителя. При открытии дроссельной заслонки из распылителя должны появиться струйки бензина. Если они появляются не сразу, в начале движения автомобиль будет сильно тормозить.

Для того, чтобы почистить карбюратор, его нужно разобрать. Для начала выкручиваем воздушные и топливные жиклеры и эмульсионные трубки

Расположение каждого элемента нужно запомнить, так как это важно для последующей сборки карбюратора

Чтобы проверить целостность диафрагмы, необходимо открутить крышку экономайзер мощностных режимов. Понять, что диафрагма сломана можно по следующим признакам:

1. Двигатель не глохнет полностью даже при закрученном винте.
2. При выключении зажигания может наблюдаться самовоспламенение.
3. Неустойчивая работа двигателя.
4. Перерасход топлива при езде.

После проверки диафрагмы карбюратор следует почистить. Делать это нужно аккуратно, при помощи только воздуха или, если загрязнения очень серьезные, с помощью мягкой медной проволоки. Лучше всего чистить карбюратор Солекс методом продува, при чем продувать следует все его детали стараясь направить загрязнения далеко наружу. Далее закрываем крышку и смазываем все трущиеся поверхности карбюратора. Делать это следует после того, как промоете его внешнюю часть.

Регулировка уровня топлива

Отсоединить шланг подачи бензина.
Открыть крышку карбюратора (для этого придётся отвинтить пять винтов).
Отсоединить трос системы подсоса.
Замерить уровень жидкости в камере с помощью любого измерительного прибора, например, линейки. Жидкость может находиться на разном уровне, так как коллектор не находится на одной горизонтали. Поэтому рекомендуется замерить уровень во всех камерах и выбрать среднее значение

Топливо должно быть на расстоянии 23-24 миллиметра от привалочной кромки крышки, если в какой-либо камере жидкость находится не на нормальном уровне, необходимо осторожно немного загнуть держатели поплавков.

Поднимать и опускать крышку следует аккуратно, чтобы не повредить поплавки.

Стоит отметить, что перед началом настройки рекомендуется прогреть двигатель в течение пяти-семи минут и выключить его.

Видеорекомендации по настройке карбюратора Солекс 21083

После всех этих мероприятий нужно слить из механизма часть бензина и начать собирать карбюратор в обратном порядке. По окончании регулировки уровня жидкости необходимо провести тест работы карбюратора. Для этого нужно завести двигатель и понаблюдать за камерами. Если в течение тридцати-сорока секунд не происходило подачи топлива с малых диффузоров, то регулировка прошла успешно. В противном случае нужно повторно измерить уровень топлива и принять необходимые меры.

Настройка Солекса

Очень многие водители стремятся установить на свой автомобиль карбюратор типа Солекс, так как на данный момент, этот карбюратор считается одним из лучших. Он отлично работает в любых условиях, даже при серьезном переливе. Многие ошибочно полагают, что самое сложное в данной ситуации – установка карбюратора, но на самом деле его настройка и регулировка также нередко вызывает сложности.

Некоторые предпочитают передавать работу по установке или настройке карбюраторов специально обученным людям, однако, большинство автомобилистов стремятся делать всю возможную работу самостоятельно, испытывают к этому большой интерес.

Порядок настройки карбюратора выглядит следующим образом:

Выставляем уровень в поплавковых камерах. Как правило, в мануале уровень выставляется при помощи специальных поплавков при помощи специального шаблона. Это непростой способ, если нет специальной заводской настройки. Если же заводской настройки нет – сделать ее нужно самостоятельно. Для этого необходимо завести двигатель и дать ему несколько минут для разогрева. Потом глушим двигатель и снимаем топливный шланг

Делать это нужно осторожно, так как из шланга выливается немало бензина. Если бензин под давлением польется в камеру – показания будут смазаны

Теперь откручиваем крышку карбюратора и снимаем трос подсоса. Аккуратно, горизонтально, поднимаем крышку карбюратора. В противном случае поплавки будут повреждены. Необходимо измерить расстояние от поверхности бензина до крышки самого Солекса. Мерить нужно в каждой камере, так как уровень в них не одинаковый, а значит и расстояние будет разным. Нормой является 25-35 мм. Для расчетов следует брать среднее значение двух камер. В случае, если уровень меньше или больше нормы, необходимо отогнуть поплавок в нужную сторону и слить часть бензина. Важный момент – нельзя регулировать уровень бензина не заводя двигатель, так как на заведенном в конечном итоге получите перелив бензина.
Второй этап настройки – установка холостого хода двигателя. Для этого двигатель рекомендуется прогреть до нормального температурного режима. После этого двигатель глушат и начинают настройку. Теперь при помощи отвертки необходимо найти винт качества смеси в отверстии подошвы карбюратора, этот винт следует повернуть направо до упора, но без применения силы. После этого следует аккуратно завести двигатель и убрать подсос. При помощи винта устанавливают допустимое минимальное количество оборотов. Оно должно обеспечивать постоянную, устойчивую работу двигателя и при этом его разряжение должно быть минимальным. Нормальное количество оборотов – 500 – 1200, в этом случае можно точно сказать, что карбюратор в порядке. Винт качества заворачиваем до тех пор, пока двигатель не начнет работать неустойчиво. Потом возвращаем его на нормальную работу путем поворота на 1-2 оборота назад.Теперь нужно выставить обороты, оптимальным значением является 800-900 оборотов, но это число следует регулировать индивидуально. Винт крутят до тех пор, пока не поймают оптимальное соотношение.
При настройке холостого хода могут возникнуть некоторые трудности. Очень часто бывает так, что при вращении винта качества двигатель не реагирует на него. В нормальном случае он должен работать нестабильно, винтом можно его регулировать. Если же этого не происходит – значит в канал холостого хода попадает бензин и винт не может его перекрыть. Причиной возникновения такой ситуации может служить слишком большой жиклер, если плохо закручена заглушка, а также если сам жиклер деформирован. Диагностика проблемы может быть проведена так – на работающем в режиме холостого хода двигателе снимают клапан. При этом двигатель должен заглохнуть. Если двигатель выключился – проблема в большом жиклере. Если же нет – значит бензин поступает мимо жиклера. В этом случае нужно проверить стопорный винт второй камеры, который обеспечивает плавность открытия дроссельной заслонки.

Регулировка высоты для поплавков

У штангенциркуля потребуется его глубиномер, который необходимо будет вытащить на длину, равную тридцать четыре миллиметра. Если под рукой нет необходимого инструмента в виде штангенциркуля, то может выручить простая и обыкновенная линейка. Ее нужно будет приложить к картонной прокладке на крышке карбюратора и отмерить расстояние от верхней части всех поплавков до картонной прокладки. Расстояние должно равняться тем самым тридцати четырем миллиметрам, которые были отмерены. Если цифры не равны этому значения, то нужно будет подгибать рычаги и язычок, пока цифра не достигнет тридцати четырех миллиметров.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.
