Ремонт КПП Газель (5 ступенчатая) своими руками

Ремонт КПП Газель — сложное мероприятие, к которому необходимо подготовиться заранее. Коробка передач функционирует за счет передачи крутящего момента на колеса с вала мотора. Стоит понимать, что малейший сбой в функционировании раздаточной коробки может угрожать вашей безопасности. Если поблизости не оказалось СТО, вы можете провести ремонт неисправности своими руками. Если строго следовать пошаговой инструкции, даже начинающий автомобилист сможет без проблем провести данную процедуру.

Какие существуют неисправности КПП Газели

КПП Газели по праву считаются одними из самых надежных и долговечных, но даже они могут прийти в негодность из-за высоких нагрузок. Для того, чтобы замена КПП Газель прошла без сучка и задоринки, вы должны знать матчасть авто, изучить схемы, быть аккуратными и терпеливыми, а также следовать правилам техники безопасности и понимать принцип работы в коробке передач Газель 4х4.

Схема КПП

Ремонт Газели может потребоваться в отдельных случаях:

затруднение переключения передач. Такая загвоздка возникает из-за отсутствия жидкости в цилиндре или из-за присутствия воздуха в гидроприводе. Помимо этого, можно проверить стопорные болты, которые часто нуждаются в дополнительной затяжке, а также промежуточный вал КПП. Вы можете наблюдать, как устройство дергается на нейтралке, а также воет коробка. Еще один признак — на 4 передаче, пятой или второй устройство издает вой, много шума;

https://youtube.com/watch?v=TjbNGPDFJDk

включение КПП происходит с шумом и треском при запуске. В этом случае на раздаточной коробке могло износиться блокирующее кольцо синхронизатора или деформироваться. Также проверьте коробку отбора мощности. Желательно заменить блокирующее кольцо или коробку отбора мощности, а, чтобы новый элемент без проблем притерся, используйте притирочную пасту. Помимо этого, проверьте состояние первичного вала, как работает ступка, не шумела ли машина на нейтрале;

произвольное выключение МКПП

Если вы обратили внимание на такую неполадку, первым делом проверьте крепежные гайки к картеру сцепления, а также в каком состоянии находится газель кулиса КПП. Помимо этого, износиться могли муфты (стертые зубцы), а также фиксирующие пружины (они могут как износиться, так и ослабиться)

Еще от вас может потребоваться регулировка промежуточного вала и первичного вала;

появление посторонних шумов. Для того чтобы от них избавиться необходимо заменить подшипники или поврежденные шестерни, долить масла в картер или проверить его соосность с коленчатым валом.

Как заменить коробку передач на Газели

Как снять коробку? Замена КПП проводится на эстакаде или смотровой яме. Для начала вылейте масло из картера. Теперь снимаем кардан. Для этого вооружитесь надфилем и поставьте насечку на соединительном узле и продолжении коробки передач на газели. Теперь снимите крепеж опоры с помощью ключей на тринадцать и двенадцать. Ключами на семнадцать и четырнадцать снимаем фиксацию кардана к фланцу шестеренки главной передачи. Извлекаем хвостовик и просовываем ветошь в отверстие. Теперь нам нужно достать рычаг для установки КПП. Для этого избавляемся от чехла и верхушки рычага внутри кабины, разжимаем втулку, снимаем резиновую подушку, уплотнитель пола и чехол, колпак и сам рычаг.

Схемы устройства:

Далее отключаем спидометр от трансмиссии вместе с выключателем заднего света. Теперь можно снимать коробку раздаточную. Как разобрать картер КПП? Для этого избавьтесь от фиксации приемных труб и кронштейна, отсоедините трансмиссию от картера сцепления, создайте защиту из деревянного чурбана для головки блока. Переходим к снятию поперечной фиксации раздатки и извлекаем устройство. Будьте аккуратны, поскольку его вес может достигать 30 кг. Установите новый элемент. Действуйте аккуратно, чтобы не повредить ступенчатую раздаточную коробку или не упустить ее.

https://youtube.com/watch?v=0dGVgSrGs6Q

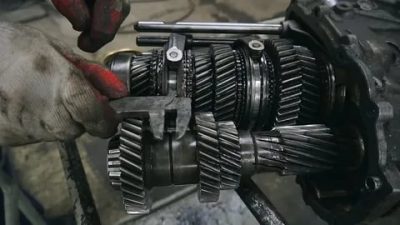

Теперь приступаем к сборке КПП Газели. Сборка коробки осуществляется в обратном порядке

Обратите внимание на то, что валы необходимо устанавливать одновременно, для этого заранее перевяжите их. Проведите осмотр первичного вала, хвостовика, втулки, картера, вторичного вала и все шестерни

Вымойте их в керосине или дизельном топливе. Если есть следы от ржавчины, отшлифуйте. Крепежные элементы покрываются герметиком, а элементы — трансмиссионным маслом.

Механическая трансмиссия на ГАЗ 3302 – распространенные поломки

Коробка передач ГАЗель должна быть проверена, если отмечаются следующие проблемы:

• с трудом переключаются передачи;
• появляются посторонние шумы на холостом ходу;
• течь масла со стороны коробки;
• самопроизвольное выключение передач.

Отремонтировать КПП нужно, если отмечается затрудненный ход рычага. В ряде случаев причина трудной смены скоростей – неисправность сцепления. Необходимо проведение диагностики, по результатам которой должны быть приняты соответствующие меры.

Появиться посторонние шумы со стороны МКПП могут в результате износа движущихся частей (подшипники, шестеренки). Опасность представляет и масляное голодание. Как правило, об этом предупреждают автомобилиста стуки коробки. Из-за масленого голодания устройство КПП ГАЗель Бизнес быстрее утрачивает свои функциональные способности. Из-за воздействия больших нагрузок изнашиваются шестерни.

Основные причины поломки КПП

Разборка коробки («Газель»/406 двигатель), как и с другими силовыми агрегатами, может потребоваться незамедлительно. Причиной неисправности чаще всего выступают следующие факторы:

• деформация и разрушение изношенных деталей либо ослабление крепежа (вызывает гудящий шум при работе системы);
• разрушение подшипников (в КПП слышится характерный хруст);
• износ колец синхронизатора (появляется треск при переключении скоростей);
• наличие заусениц, износ шестерен, заедание в приводе вызывает трудности с включением передачи;
• сами скорости могут включаться или выключаться при перекосе зубьев шестеренок, ослаблении крепежа или ведомого вала;
• по причине потери масла из-за пробоин в картере или ослаблении болтов возникают перебои не только в КПП, но и в агрегирующих узлах.

Наиболее частые признаки и способы устранения неисправностей

Volkswagen Passat Das graue Auto Бортжурнал Замена тросика переключения передач

Несмотря на конструктивную простоту узла, ремонт КПП Газели своими руками подразумевает серьёзную работу. Без надлежащих знаний и навыков лучше агрегат не трогать, чтобы не сделать хуже. Для замены повреждённых деталей, коробку нужно демонтировать и разбирать.

Появился шум в коробке

Чаще всего признаком неисправности механики становится глухой гул или хруст, свидетельствующий о слабой фиксации или разрушении подшипников. Также возможен неприятный треск, указывающий на повреждение колец синхронизаторов. Нередко коробка воет, причём совершенно по-разному. Сила звука и характер зависят от скорости движения, конкретной передачи, длительности вождения.

Примечательно, что характерный шум не всегда говорит о неисправностях КПП. Тем более если недавно была проведена замена элементов коробки. В этом случае вой будет лишь признаком того, что детали ещё не притёрлись. Зачастую хруст коробки путают с неисправностями сцепления или других связанных агрегатов. Да и любой опытный водитель «Газели» подтвердит, что пока не разберешь коробку, конкретную причину шума можно определить только с вероятностью 50 процентов. А вот грамотная переборка поможет сразу найти проблемное место. Перед этим, конечно же, надо проверить уровень масла. Если в порядке, нужно КПП разбирать. В процессе дефектовки может оказаться всё, что угодно. Например, возможно несоответствие по маркировке подшипников, отсутствие шайб или неправильный их размер.

Трудности при включении передач

Если переключать скорости стало трудно, это указывает на одну из проблем:

• износились синхронизаторы или шестерни определённой передачи;
• повреждён рычаг или другие механизмы переключения — чаще вилки;
• проблема со сцеплением — полностью не включается, ослаб приводной трос педали, повреждён ведомый диск.

Бывает и так, что трудно переключать скорость на прогретом моторе, а на холодную всё идёт, как по маслу. Дело здесь в том, что вначале между упорным кольцом синхронизатора и шестернёй слой смазки густой. После повышения температуры масло разжижается, кольцо с шестернёй притираются почти насухо, муфта упирается в зубчики кольца. Поможет либо качественное сцепление — типа HOLA, либо другой состав MTF.

Не включаются скорости

В этом случае надо срочно проверить уровень жидкости в бачке сцепления. Возможно, что произошла утечка через повреждённый ГЦС или РЦС. Не исключено, что в систему попал воздух, тогда можно обойтись малой кровью, выгнав его через штуцер.

Если жидкость в порядке, то проблема уже с коробкой, точнее, с механизмом переключения. Чаще происходит поломка вилки — её гнёт или пробивает штоком, и тогда бывает невозможно включить определённую передачу. Не редкость — стачивание прилива-ограничителя на синхронизаторе.

Особенности ремонта коробки передач

Не стоит думать, что ремонт КПП Газель своими руками – это просто. Коробка передач — сложный механизм, передает крутящий момент с вала двигателя на ведущие колеса. От него зависит ваша безопасность и малейшие отклонения в работе КПП сигнализируют о необходимости диагностики. Бояться сложностей не следует — ведь СТО рядом может не оказаться, а пошаговая инструкция поможет успешно справиться с делом даже автолюбителю-новичку.

Особенности ремонта коробки передач Газель

КПП Газели отличается надежностью и долговечностью. Но постоянные нагрузки иногда приводят к ее поломке. Ремонт коробки передач Газель потребует от водителя:

• знания матчасти автомобиля;
• умения снять КПП, разобрать, а затем собрать и поставить на место;
• строгого соблюдения техники безопасности;
• внимания, аккуратности и терпения.

Важно!Не следует заниматься ремонтом КПП в одиночку — нужен напарник

Как устроена коробка передач на Газели

Коробка передач — механическая, пятиступенчатая. Состоит из:

• двух алюминиевых картеров (соединены 10 болтами);
• первичного и вторичного валов (соединены с коленвалом и карданом);
• промежуточного вала с нарезанными зубьями 1-й передачи и заднего хода, напресованным шестереночным блоком и шестеренкой привода спидометра;
• инерционных синхронизаторов;
• подпружинных шариков фиксации передач;
• блокировки включения передач одновременно;
• демпферного устройства рычага;

Устройство коробки передач Газель позволяет вовремя реагировать на первые симптомы, чтобы предотвратить более тяжелые последствия.

Когда необходим ремонт коробки передач

Сигналом для срочного ремонта коробки передач Газели является:

1. Невозможность переключить передачу или если это удается с трудом.
2. При попытке включить передачу при езде, раздается громкий треск.
3. Самостоятельное включение передачи (грозит опасностью ДТП).
4. Любой посторонний шум, хруст, постукивание в КПП.
5. Плановую диагностику КПП у Газели нужно проводить каждые 300 000 км пробега.

Основные неисправности коробки передач на автомобилях ГАЗ 3307

Многолетняя эксплуатация автомобилей Газель позволила составить перечень главных неисправностей коробки передач Газель и их возможных причин:

• Причиной гудящего шума при работе — разрушение изношенных деталей или ослабление крепящих болтов;
• Хруст в КПП — разрушение подшипников;
• Треск при переключении — износились кольца синхронизатора;
• Переключение с трудом скоростей — заедание в приводе КПП, износ шестренок, заусеницы и др. (нужно разбирать и смотреть);
• Самовыключение скоростей — перекос зубьев шестеренок, износ штоков и вилок, ослабление креплений КПП и ведомого вала;
• Маслопотеря — трещина в картерах, ослабление крепежа, износ прокладки, сальника и др.

Важно!Причинами некоторых неисправностей (шума, затрудненного переключения, самовыключения передач и др.) могут быть проблемы сцепления (неправильная регулировка, преждевременное отпущение педали и др.)

Необходимый инструмент для снятия и разборки коробки

Для ремонта понадобятся смотровая яма или эстакада, а также инструменты:

• набор ключей (на 10, 12, 13, 14, 17, 19);
• набор отвёрток;
• бородок;
• деревянные бруски;
• пассатижи (плоскогубцы);
• монтировка;
• съемники;
• молоток;
• надфиль, наждачная бумага;
• латунная подкладка или медный молоток;
• оправка для старых сальников.
• ёмкость для слива масла;
• ветошь;
• ШРУС-4, трансмиссионное масло, паста ГОИ.

Особенности КПП «ГАЗель»: устройство и ремонт

Как известно, КПП любого автомобиля представляет собой один из важнейших узлов в устройстве трансмиссии. Основные функции коробки передач заключаются в преобразовании и передаче крутящего момента от ДВС к ведущим колесам.

От качества работы трансмиссии напрямую зависит исправность ТС, а также комфорт и безопасность водителя и пассажиров. Необходимо помнить, что даже небольшие отклонения от нормы в работе КПП требуют детальной диагностики. В противном случае мелкая неисправность может повлечь за собой дорогостоящий ремонт.

Еще отметим, что каждая коробка в силу своих конструктивных особенностей требует к себе индивидуального подхода. В данной статье мы рассмотрим КПП Газель, а также какие особенности имеет коробка передач ГАЗель, так как данный авто является широко распространенным на территории СНГ.

Автомобили «ГАЗель»: коробка передач, особенности и ремонт МКПП

Модель «Газель» — малолитражные российские автомобили, оборудованные механической трансмиссией МКПП («Газель», «Газель-Бизнес», «Газель-Next»). При этом коробка на данном авто имеет свои особенности, которые нужно знать и учитывать, а также правильно эксплуатировать агрегат, вовремя выявлять и устранять отдельные неисправности.

Начнем с того, что пятиступенчатая механика автомобиля Газель отличается надежностью, неприхотлива в эксплуатации и долговечна. Однако, поскольку автомобиль Газель, в первую очередь, является коммерческим транспортом, коробка работает при постоянных избыточных нагрузках, что часто приводит к ее выходу из строя.

Владельцы Газелей, решившие произвести ремонт коробки передач самостоятельно, должны хорошо знать устройство автомобиля, уметь демонтировать, разбирать, дефектовать и ставить МКПП на место. Необходимо также помнить, для демонтажа и установки коробки передач на место зачастую потребуется помощник.

Идем далее. Если рассматривать устройство, неисправности и ремонт коробки Газель, сразу о конструктивно не является сложным механизмом. Основные составляющие коробки:

• два алюминиевых картера, которые скручены между собой 10 болтами;
• первичный и вторичный валы, а также промежуточный вал с зубьями 1-й передачи и заднего хода с запрессованным шестереночным блоком и шестеренкой привода спидометра;
• синхронизаторы, подпружиненные шарики фиксации передач, блокировка включения передач, демпферное устройство рычага переключения передач;

Кстати, что касается версии «ГАЗель-Бизнес», коробка передач в данном случае практически не отличается от аналогов на других машинах данного модельного ряда. На авто ставится пятиступенчатая трехвальная коробка с повышающей пятой передачей.

Неисправности коробки передач Газель Некст и способы их устранения.

Передачи переключаются с трудом

Причина трудного переключения передач:

1. Сцепление выключается не до конца, за возвышенность привода сцепления или недостаточный уровень жидкости в бачке.
2. Ослабли болты головок или вилок переключения передач.
3. Задиры на зубьях муфт включения передач.
4. В корпусе рычага переключения ослабли посадки штифтов.

Способ устранения неисправности:

1. Прокачать привод сцепления, долить жидкость в бочок до нормального уровня.
2. Выкрутить и заменить износившиеся болты, посадить болты на герметик и затянуть.
3. Зачистить задиры.
4. Произвести замену корпуса рычага переключения передач

Передачи включаются с треском

Причина треска при включение передач:

1. Треск на 3-й, 4-й, 5-й передачах, а также на передаче заднего хода — уменьшался зазор между блокирующим кольцом синхронизатора и зубчатого венца из-за износа их поверхностей.
2. Треск на 1-й и 2-й передачах — снизился зазор между кольцами синхронизатора и съемного зубчатым венцом из-за износа поверхностей блокирующих колец.
3. Блокирующее кольцо деформировалось и не стопорится при нажатии.

Способ устранения треска при включении передач:

1. Если зазор меньше 0,5 мм необходимо установить новые шестерни первичного вала с зубчатым венцом и кольцом блокировки или произвести установку нового кольца, произвести его притирку по конусу шестерни или первичного вала.
2. Если зазор меньше 0,2 мм необходимо произвести установку нового комплекта колец блокировки.
3. Для передачи заднего хода и 3-й, 4-й, 5-й передач нужно произвести установку нового комплекта шестерни и первичного вала с зубчатым венцом и кольцом блокировки или произвести установку нового кольца, произвести его притирку по конусу шестерни или первичного вала. Для первой и второй передачи, нужно произвести установку комплекта новых блокирующих колец или новой шестерни.

Передачи самопроизвольно выключаются

Причина неисправности:

1. Гайки крепления коробки к картеру ослабли или ослабли болты на которые крепится картер коробки передач.
2. Износились торцы зубцов муфт включения передач или износились зубья шлицевых венцов на шестернях задней передачи, а также на 1-й, 2-й, 3-й, 5-й передачах и возможно на первичном валу.
3. Ослабли пружины фиксаторов

Способы устранения неисправностей:

1. Произвести затяжку болтов и гаек.
2. Произвести замену изношенных деталей
3. Произвести замену изношенных деталей

Коробка передач шумит(различные шумы в коробке)

Возможные причина шума коробки:

1. Изношены подшипники
2. Изношена рабочая поверхность зубьев или зубья сломало.
3. Низкий уровень масла в коробке передач.

Способы устранения шума коробки передач:

1. Произвести замену подшипников.
2. Заменить изношенные или сломанные шестерни.
3. Произвести доливку масла до необходимого уровня

Из коробки передач течет масло.

Причины течи масла из коробки передач:

1. Изношены манжеты.
2. Забился сапун или не исправен.
3. Ослабли пробку залива и слива масла.
4. Заглушки картеров не герметичны.
5. Ослабли болты крепления крышки переднего и заднего картера с пластиной рычага переключения.
6. На привалочных поверхностях появились забоины или повреждены прокладки.

Способы устранения течи масла из коробки:

1. Произвести замену манжет.
2. Заменить сапун на новый или очистить его.
3. Затянуть пробки пока не прекратится течь.
4. Заменить заглушки на новые.
5. Произвести затяжку болтов крепления картеров. Открутить болты крышки корпуса рычага и посадить их на герметик.
6. Произвести зачистку забоины и заменить прокладки

На всех передачах отсутствует передача крутящего момента на карданный вал.

Причина неисправности:

1. Ослабла посадка привода шестерни промежуточного вала на валу.

Способ устранения неисправностей:

1. Необходимо произвести замну промежуточного вал в сборе.

Только на 3-й передаче отсутствует передача крутящего момента на карданный вал.

Причина неисправности:

1. Ослабла посадка шестерни 3-й передачи на промежуточном валу

Способ устранения неисправностей:

1. Необходимо произвести замну промежуточного вал в сборе.

Отсутствуют показания с датчика импульсов(спидометра).

Причина неисправности:

1. На магнитной головки датчика налипли металлические частицы.

Способ устранения неисправности:

1. Произвести очистку головки от металлических частиц.

Таблица: неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Вскрытие показало, что на КПП отличаются первичные и промежуточные валы. Кроме того, что первичный вал Камминся намного длиннее выяснилось: на Камминсе шестерня Первичного вала имеет большее количество зубцов, следовательно, и больший диаметр. А на промежуточном валу на соответствующей шестерне меньше зубцов — 35 (на УМЗ и др.- 36 зубов) и меньше её диаметр. Получается, что на Камминсе на вторичном валу больше скорость вращения (чем на УМЗ), следовательно, больше нагрузка на все узлы промежуточного и вторичного вала. и Как следствие частые ремонты КПП.

Разборка показала, что зубья кольца муфты включения 1-2 передачи и зубья прямозубого венца шестерни 2-ой передачи сильно изношены и «затуплены», ПРИЧИНОЙ ВСЕМУ скорее всего явился изношенный синхронизатор 2-ой передачи.

Подшипники все заменили. Лучше брать подшипники с большим количеством шариков — надежнее, на первичном валу 7-ми шариковый рассыпался на куски через 5 т.км., 8-ми шариковые ходят дольше. Синхронизаторы 1,2 передач так же заменили.

Для справки цены на запчасти

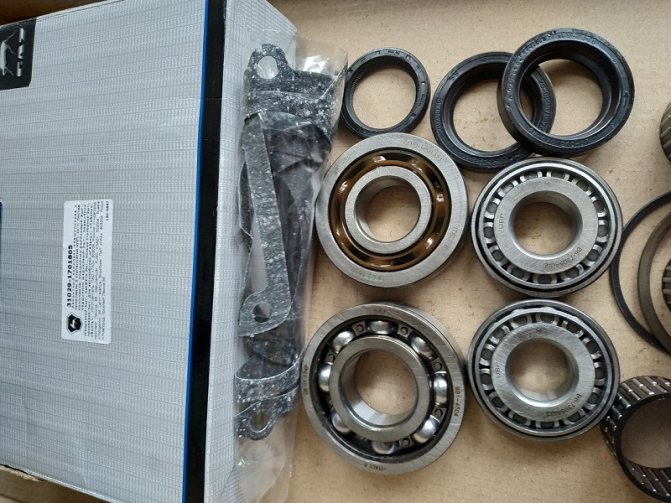

блокирующие кольца синхронизатора 1,2 передач «Бизнес» — по 550 руб за шт. синхронизатор 3,4 передачи «старый образец» — по 300 руб за шт. муфта включения 1,2 передачи «бизнес» — 2400 руб. шестерня 2-ой передачи «бизнес» — 2500 шт все подшипники + сальники комплектом — 1600 руб.

Хочу отметить что запчасти на КПП бывают трех видов: — «старый образец» — «новый образец» — «бизнес» Запчасти на «новый образец» очень дорогие, например, цены на Синхронизатор: «стар обр» — 300 руб. «нов. обр» — 1900 руб «бизнес» — 550 руб

Коробка практически новая 6 месяцев отраду, но постоянно доставал сильный шум 5-й передачи под нагрузкой. Никаких конкретных решений по ремонту на момент снятия не было, по принципу «вскрытие покажет». Собственно, отделался малой кровью.

Прикупил себе индикатор часового типа, классная вещь. Был приятно удивлен что осевых люфтов валов практически нет, плюс/минус сотка, повезло.

ИЧ-10 1 кл. точности

В ходе дефектовки выявился всего лишь один косяк — это серьезный радиальный люфт первичного вала, по концу вала почти см! Замена подшипника и заодно поменял подшипник в маховике. Тем более, что с оправкой пяти минутное дело.

Оправка со старым подшипником

Кстати люфтил тоже, правда еле заметно.

Упаковка подшипника первичного вала

Итог всех процедур обрадовал, снова тишина на всех передачах: под нагрузкой, при торможении передачей, при переключении на повышенную и пониженную.

Неполадка : выжимаю сцепление снизу появляется страшный скрежет! Доехал потихоньку до дома причем, сдав немножко назад скрежет прекращался, но приближаясь к светофору и пуская машину в накат, — снова появлялся. Понял, что коробка, хотя всё нормально работало. А вот упорный подшипник первичного вала гудел очень сильно, причём пробег у меня всего 16000 а подшипнику хана. Снял коробку разобрал под замену пошла муфта 5 задней передачи, болталась очень сильно, поменял все синхроны и подшипник вторичного вала, остальное всё в удовлетворительном состоянии. Масло залил энеос полусинь. 1,5 литра теперь всё нормально. Неужели из-за разболтанной муфты может быть такой скрежет или у меня просто ослаб один болт который шестерню заднего хода, когда коробку разбирал один был прослаблен?

Новости

После продолжительной болезни 19 июня 2020 года мастер Андрей Владимирович скончался на 59-м году жизни. Он был примерным семьянином, хорошим отцом и дедом, мастером от Бога, настоящим мужиком. Все мы его помним и безмерно скорбим. Этот сайт продолжит работу, но обновляться уже вряд ли будет. 28.04.12 Новая версия нашей бесплатной программы для ГСК — AVgarage

! 12.11.10 Замена задних сайлентблоков нижнего рычага передней подвески на MMC Lancer IX в картинках. 25.11.09 Убедительная просьба к клиентам забирать забытые на сервисе запчасти в течение 2 недель. 12.02.08 Замена сальника распредвала на MMC Space Runner (двигатель 4G93) за 5 минут. 05.02.08 Мастер осуществляет установку КПП ВАЗ на автомобили ИЖ «Ода» с жигулёвским двигателем. 25.01.08 Ремонт КПП и замена сцепления на Mitsubishi Space Runner в картинках. 14.01.08 Отныне сайт будет жить по этому адресу. 30.01.07 Добавлен материал об устройстве и установке вторичного вала КПП задне- и полноприводных ВАЗов нового образца. 20.01.07 Окончены работы над новой версией сайта. 12.08.05 Появились новые страницы — Полезное и Сотрудничество. 21.06.05 На сайте открыта Конференция. 19.03.05 Добавлен раздел о ремонте раздаточной коробки полноприводных ВАЗов. 13.03.05 Появилась информация об устройстве и неисправностях трансмиссии полноприводных ВАЗов. 02.12.04 Появились фотографии неисправностей узлов и деталей редукторов с комментариями мастера. 23.11.04 Появились фотографии неисправностей узлов и деталей КПП заднеприводных ВАЗов с комментариями мастера. 21.06.03 Изменено содержание пункта, посвященного переделке 4-х ступенчатой КПП ВАЗ в 5-ти ступенчатую.

Таблица: неисправности коробки Газели по характеру шума

Положение	Характер шума	Неисправность
Нейтральная скорость, выжато сцепление или когда отпускается муфта после переключения какой-либо передачи, не задней или пятой	Вой	Причиной этого в большинстве случаев становится изношенный подшипник первичного вала или подшипник ведущей шестерни
В движении, когда переключаются скорости	Хруст	Скорее всего, износ выжимного подшипника сцепления, но причина может скрываться в синхронизаторах — износ или разрушение блокирующих колец на валу
В движении выбивает передача	Стук, толчок	Проблемы с вилкой КПП
Холодный мотор, трудно включить пятую передачу	Гул, что пропадает после прогрева	Слишком густое масло или смазка плохого качества
В движении переключаются скорости	Стуки	Масляное голодание, недостаточный уровень MTF
Только в момент включения различных передач	Вой	Проблемы с отдельными шестеренками
На четвёртой или пятой передаче	Треск	«Подгуливает» промвал, нужна регулировка
При разгонах и сбросе скорости	Тарахтение	Смещено кольцо синхронизатора относительно промежуточного вала

Теперь вы знаете, как самостоятельно снять и перебрать коробку передач Газели.

Источник
