Содержание:

Расположение устройства и характеристики
Как снять первичный вал с коробки
- Фотогалерея: основные этапы работ
- Выбраковка первичного вала
Этапы
Правила разборки и сборки КПП
Роль сальников в работе КПП, как заменить
- Сальник первичного вала
  - Фотогалерея: порядок замены
- Сальник вторичного вала
  - Фотогалерея: процедура работы
Советы и рекомендации по замене подшипников в коробке ВАЗ 2107
Подшипник КПП (5-ти ступка) ремкомплект на ВАЗ Классика, Нива
Замена Подшипника Вторичного Вала КПП Ваз 2107
- Разобрать классический 5ст
Подшипник КПП (5-ти ступка) ремкомплект на ВАЗ Классика, Нива
Замена Подшипника Первичного Вала Ваз 2107 Видео
Процесс ремонта

Расположение устройства и характеристики

Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.

На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.

Особенности замены

Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:

Установить рычаг в нейтральное положение.
После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.

После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.

Установка устройства на ВАЗ 2107

После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.

Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.

После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.

Самостоятельный тюнинг рукоятки

Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.

Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.

https://youtube.com/watch?v=afglBm-C0ng

При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.

Как снять первичный вал с коробки

Как собрать кулису ваз 2107 5 ступка

Коробку передач необходимо установить на ровной поверхности, чтобы ничто не препятствовало её разборке

Важно перед началом работы очистить корпус от грязи и подтёков жидкостей, чтобы мусор случайно не попал внутрь корпуса

Коробка имеет вид вытянутого колокола

Для работы понадобятся стандартные инструменты:

набор гаечных ключей;
плоская отвёртка;
толстый болт или отвёртка с мощным лезвием.

Вытаскивать первичный вал из КПП нужно строго по регламенту:

Вытащить из корпуса коробки указатель уровня масла.
Выкрутить болт с плоской шайбой и две гайки, которые держат кронштейн тросика сцепления. Снять механизм троса с КПП.
Выкрутить с крышки коробки четыре болта и снять крышку.
Открутить болт с пружинной шайбой, который фиксирует одну часть первичного вала.
Перед тем, как начать работу с первичным валом, нужно будет предотвратить прокручивание валов между собой. Для этого их нужно зафиксировать: например, вставить между зубьев толстую отвёртку.
Расконтрить гайку крепления первичного вала. Она очень жёстко посажена и на снятие может уйти много времени.
После этого вал аккуратно вытащить из корпуса КПП.

Фотогалерея: основные этапы работ

Даже после откручивания болтов крышка будет плотно прилегать к корпусу, поэтому потребуются усилия для её снятия

Самый сложный этап работы, когда приходится выкручивать эту гайку

Первичный вал необходимо крайне осторожно вытаскивать из коробки, чтобы не повредить как сам вал, так и смежные элементы

Для дальнейшей работы нужно будет протереть все механизмы, чтобы иметь возможность провести дефектовку.

Выбраковка первичного вала

Когда автомобиль и КПП работают в штатном режиме, у водителя, как правило, не возникает никаких подозрений о выработке ресурса вала и его элементов. Однако если машина начинает «чудить», например, не срабатывает передача или скорость начинает включаться в произвольном порядке, то нужно убедиться в работоспособности коробки и, в частности, первичного вала.

Такая шестерня не может больше эксплуатироваться, требуется замена

Правильная процедура выбраковки проводится по следующей схеме:

Визуальный осмотр первичного вала на предмет потёртостей и деформаций.
Общее состояние стопорных колец, пружинки блокирующего колечка.
Износ шлицов.
Задиры и заусенцы на шестерёнках.

То есть обычный осмотр механизма позволяет определить степень износа каждого элемента и при необходимости заменить их

Важно, чтобы шестерни и шлицевая часть первичного вала не имели даже малейших повреждений, в противном случае придётся поставить новые детали

Этапы

Работы начинаются с поднятия капота автомобиля ВАЗ 2107. В первую очередь следует отсоединить минусовую клемму на аккумуляторе. Далее снимается панель радиоприемника.
Нажав на рычаг КПП, следует вставить отвертку либо другой подходящий инструмент в отверстие втулки запорного типа, отодвигая ее вниз, вывести из стержневой полости.
Передаточное число раздатки нива 21213
Снимаем рукоятку
Затем стержень рычага нужно вытянуть из рычага коробки передач. С помощью пинцета из вытащенного стержня извлекается резиновая демпфера рычага.
Воспользовавшись двумя отвертками, следует разжать лепестки самой верхней втулки и снять ее с рычага. Затем необходимо снять еще две втулки: нижнюю резиновую (А) и запорную (Б).
Снятие втулок с рычага
Сдвинув обивку на полу, с помощью крестовой отвертки откручивают четыре самореза, удерживающие крышку, прикрывающую отверстие вокруг ручки.
Освобожденную крышку снимают вместе с уплотнителем в виде поролона с рычага.
Снимаем крышку с уплотнителем
С помощью отвертки откручивают два болта, которые держат чехол ручника. Теперь чехол можно снять. Далее следует окрутить все болты на полу, которыми прикручен коврик в передней части автомобиля.
Отодвинув передние сиденья до упора назад, следует открутить болты, удерживающие крепления салазок, по которым двигаются сиденья в автомобиле ВАЗ 2107. Затем надо снять металлические накладки на порогах обеих дверей, открутив по четыре болта с каждой стороны.
Когда будут откручены все болты, нужно свернуть коврик, надеть кольцо, которое находится в коврике, на кулису. Открутив два болта, удерживающих крышку кулисы, необходимо снять ее с посадочного места.
Затем следует снятие шланга, через который поступает теплый воздух в воздушный фильтр.
Далее необходимо снять приемную трубу системы выпуска газов.
Открутив гаечным ключом все болты, удерживающие стартер на картере сцепления, следует стартер сдвинуть вперед.
Отвернув пробку на сливном отверстии картера сцепления, необходимо слить все масло, находящееся в нем, в приготовленную емкость.
Далее с машины снимается глушитель, отсоединяется муфта кардана от фланца коробки.
На следующем этапе нужно отсоединить выключатель от фонарей заднего хода, расположенный с правой стороны коробки.
С помощью пассатижей или руками следует ослабить гайку, удерживающую трос спидометра, а затем отсоединить кончик троса от редуктора.
Отсоединяем трос от редуктора
Далее снимают рабочий цилиндр сцепления, оставляя на нем шланг.
На следующем этапе с помощью торцевого ключа на 10 откручивают болты на крышке картера сцепления (четыре на первых моделях ВАЗ 2107, на более поздних — два), чтобы ее снять.
Потом необходимо снять карданную передачу, открутить две гайки, с помощью которых крепится поперечина к кузову ВАЗ 2107.
Так как КПП весомая, под нее необходимо подставить приготовленную надежную подпорку.
Устанавливаем надежную подпорку
Используя торцовый ключ на 19, необходимо открутить четыре болта, благодаря которым картер сцепления крепится к блоку цилиндров.
Откручиваем гайки крепления КПП к картеру сцепления
Далее следует отодвинуть картер от блока цилиндров, вставив в пространство между этими комплектующими отвертку. Таким способом картер сцепления снимают с направляющих втулок.
Чтобы освободить вал, надо сместить коробку передач назад и держать ее в таком положении пока не будет выведен первичный вал из ступицы ведомого диска. Одновременно следует первичный вал впрессовывать из внутреннего кольца подшипника.
Сдвигаем коробку назад
На завершающем этапе производится снятие КПП.

Нельзя для опоры конца первичного вала коробки передач использовать упорный фланец корзины сцепления.

Правила разборки и сборки КПП

Выжимной подшипник ваз 2109 замена

Если пользователь никогда не сталкивался с ремонтом такого сложного узла, к процедуре следует тщательно подготовиться.

Разборка механизма выполняется только после его полной очистки от грязи.
Предварительно подготавливаются все инструменты, требуемые для разборки – ключи, выжимки, пассатижи, съемники стопорных колец. Также желательно иметь отдельную тару для складывания мелких болтов, гаек, шайб.
Демонтировать детали механизма требуется, предварительно обработав болты средством от закипания.
При разборке агрегаты складываются в последовательности демонтажа.
Человеческая память крайне не надежна – фотография разобранного механизма перед его переборкой лучшая памятка.
Замене подлежат все прокладки без исключений. Категорически запрещается вторичное использование уплотнителей.
Обилие очистителя никто не отменял. При промывке конструкции не стоит жалеть промывочный материал, чем лучше отмыть, тем веселее поедет.
Сборка агрегата осуществляется исключительно в обратной последовательности.
Если после монтажа остались лишние запчасти (что не редкость) весь редуктор полностью перебирается заново.

Также необходимо соблюдать максимальную чистоту во время работ. Попадание пыли, металлической стружки или посторонних предметов может нанести серьезный вред шестерням.

Роль сальников в работе КПП, как заменить

Сальником называется плотная резиновая прокладка, главная задача которой — герметизировать стыки между разными деталями в коробке. Соответственно, если сальник сильно изношен, герметизация устройства нарушается, могут наблюдаться утечки масла.

Чтобы предотвратить потери смазочной жидкости и восстановить герметичность устройства, необходимо будет поменять сальник. Для этого потребуются простые инструменты, которые всегда есть под рукой у водителя:

гаечные головки;
молоточек;
плоская отвёртка;
нож (им удобнее всего снимать старую прокладку);
новый сальник;
герметик.

Сальники защищают корпус коробки, предотвращая утечку масла

Сальник первичного вала

Это изделие изготавливается из композита ХСП и NBR, что обеспечивает максимально долгий срок службы. Сальник в рабочем состоянии полностью погружён в трансмиссионное масло, засчёт чего долго сохраняется его упругость.

Сальник первичного вала коробки ВАЗ 2107 располагается в кожухе сцепления. Поэтому чтобы произвести его замену, потребуется демонтаж кожуха. А для этого необходимо загнать автомобиль на эстакаду или смотровую яму.

Замена прокладки первичного вала проводится следующим образом:

Снять КПП с машины (достать сальник можно и на не снятой коробке, но процедура займёт много времени).
Снять с КПП вилку и выжимной подшипник (для этого потребуются молоток, съёмник и тиски).
Выкрутить шесть гаек с кожуха.
Снять сам кожух (он имеет форму колокола).
Теперь открыт доступ к сальнику: старую прокладку удалить ножом, тщательно зачистить место соединения и установить новый сальник.
Далее собрать кожух в обратной последовательности.

Фотогалерея: порядок замены

Подшипник трудно вытащить, придётся задействовать специальный съёмник Кожух легко снимается сразу же после выкручивания крепёжных гаек

Новые изделия устанавливаются на место старых

Сальник вторичного вала

Изделие также изготавливается из композитных материалов высокого качества. По техническим характеристикам сальник вторичного вала мало чем отличается от сальника первичного.

Местоположение сальника объясняет некоторые сложности его снятия и замены:

Зафиксировать фланец коробки, вставив в её отверстие болт нужного диаметра.
Провернуть ключом гайку крепления фланца.
Поддеть отвёрткой центрирующее металлическое колечко и вытащить его со вторичного вала.
Вынуть из отверстия болт.
В конец вторичного вала упереть съёмник.
Снять фланец вместе с шайбой.
Отвёртками или пассатижами извлечь из коробки старый сальник.
Место стыка зачистить, установить новый сальник.

Фотогалерея: процедура работы

Работать с валом нужно аккуратно, чтобы не повредить его поверхности

В случае необходимости можно использовать и тиски

Новые сальники легко устанавливаются на посадочное место

Советы и рекомендации по замене подшипников в коробке ВАЗ 2107

В качестве основного совета можно привести рекомендацию по подбору агрегатов для замены. Далеко не всегда иностранная продукция превосходит по качеству российские изделия, которые выполняются по жестким государственным стандартам. Поэтому ориентироваться на стоимость при приобретении не стоит. Также при работе по смене данных деталей необходимо в строгом порядке соблюдать последовательность действий. Коробка передач – сложный механизм, который имеет множество составных частей. И в случае несоблюдения порядка обратной сборки или непреднамеренного повреждения иных деталей процедуру разборки придется повторять заново.

Для удобства в работе всегда необходимо использовать подъемник или яму в гараже. Это позволит проводить не только операции по замене деталей, но и профилактику иных элементов КПП, общего состояния коробки

Также пристальное внимание необходимо обратить на момент центрирования и затяжки деталей. В случае повышенной нагрузки ресурс подшипников уменьшается пропорционально выросшей нагрузке и, соответственно, следующая замена потребуется при меньших пробегах

Также в процессе ремонта необходимо использовать качественные смазывающие материалы, ведь без них самому подшипнику придется работать «всухую», что также значительно сокращает заложенные ресурс.

Подшипник КПП (5-ти ступка) ремкомплект на ВАЗ Классика, Нива

Уважаемые покупатели, во избежание ошибок при отправке ремкомплекта подшипников КПП, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и сколько ступеней передач у КПП (четыре или пять) автомобиля.

Пятиступенчатая коробка переключения передач (КПП) является одним из основных агрегатов автомобиля ВАЗ 2107. Ее устройство и схема сборки отличаются высоким уровнем сложности, из-за чего обслуживание и ремонт обычно доверяют профессионалам. Одним из важных элементов этого агрегата по праву считаются подшипники, которые можно встретить во всех узлах, первичном, вторичном, промежуточном валах и др.

В состав ремкомплекта подшипников КПП (5 ступка) ВАЗ 2101-2107 входит:

Наименование узла Обозначение ВАЗ / ГОСТ / SKF шт.

Первичный вал опора задняя 2107-1701033 / 6 — 50706 AY / 615722 — 1

Вторичный вал промежуточная опора

2107-1701190 / 6 — 50306 Е2У / 6306 N — 1

Промежуточный вал опора задняя

2107-1701073 / 6 — 92705 АЕ1 / 613441 — 2

Промежуточный вал опора передняя

2101-1701068 / 6 – 156704 / 616073 — 1

Блок шестерён пятой ступени 2108-1701031 / 6 – 42205AI / 205ECP — 1

КПП (пятиступенчатая коробка переключения передач) ВАЗ 2107 по своему функциональному назначению призвана выполнять функцию преобразования величины крутящего момента, получаемого от двигателя, с последующей передачей его трансмиссии.

Используемая в ВАЗ 2107 КПП имеет всего шесть скоростей – пять передних и одну заднюю. Схема переключения скоростей аналогична стандартной четырехступенчатой, к которой добавлена пятая скорость – влево до упора и вперед. Переключение между ними осуществляется движением ручки переключения скоростей.

Коробка ВАЗ 2107 состоит из корпуса, закрытого с трех сторон специальными крышками. Для улучшения теплоотвода их поверхность оребрена. В верхней части установлена ручка переключения.

Основные узлы и механизмы коробки передач смонтированы в корпусе. Ниже приведена схема расположения деталей КПП.

К ним относятся:

• Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;

• Вторичный вал 10 с шестернями;

• Промежуточный вал 1, в сборе.

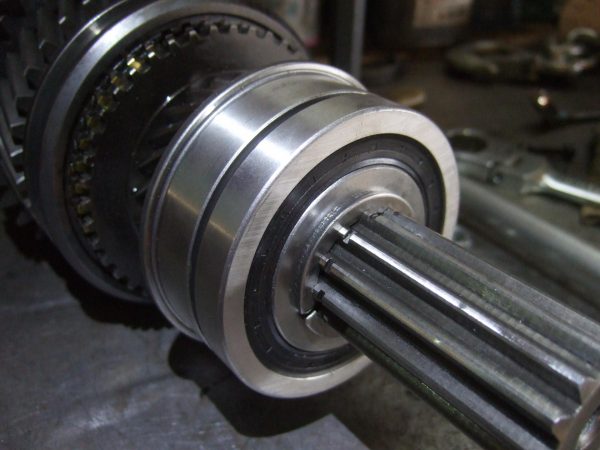

Первичный вал. Является единым целым с шестерней, вращается на подшипнике 3, установленном в картере коробки и уплотненном сальником.

Вторичный вал.Является продолжением первичного в пространстве. На нем собраны шестерни первой (23), второй (24) и третьей(25) передач, свободно перемещающиеся и в определенных положениях входящие в зацепление с соответствующими шестернями промежуточного вала 1. Все шестерниимеют разный диаметр, благодаря чему обеспечивается изменение величины передаваемого крутящего момента.

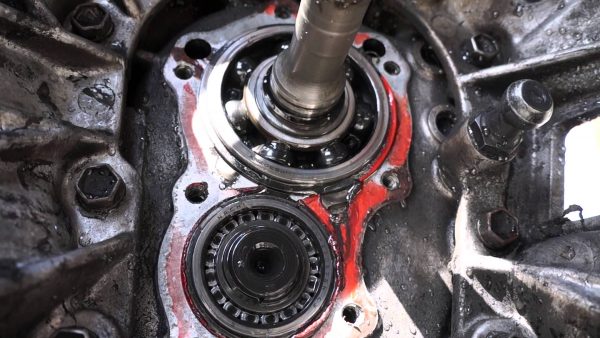

Вторичный вал вращается на подшипниках 9, 11 и 12. Первый из них – роликовый, устанавливается в первичный вал, остальные запрессованы в картер и заднюю крышку соответственно.

Промежуточный вал. Предназначен для передачи крутящего момента определенной величины от первичного к вторичному. Вращается на подшипниках 2, 22 и 19. Шестерни составляют с валом единое целое. В этом же блоке установлены шестерни пятой скорости 18 и задней 20. Последняя устанавливается на отдельном валу 21, соединенном с вторичным на шлицах.

Для залива масла в коробку передач ВАЗ 2107, слева в корпусе предусмотрено специальное отверстие, закрываемое пробкой. Низ корпуса закрывается стальной крышкой, которая крепится десятью гайками. Все соединения крышек с корпусом коробки загерметизированы специальными прокладками, предотвращающими протекание масла. Подшипники первичного, вторичного и промежуточного валов закрыты сальниками, которые не дают вытекать маслу из поддона коробки передач.

Заправочный объем масладля коробки передач ВАЗ 2107 равен примерно 1,6 литров. Некоторые автолюбителя предпочитают заливать масло через верх, в месте, где ручка вставляется в КПП. Такой метод значительно проще стандартного, так как ручка находится в салоне и получить к ней доступ не составляет особых проблем, чего нельзя сказать о заливном отверстии.

Управление переключением передач осуществляется набором вилок, которые приводит в движение ручка.

ВАЗ 2101- 21074, ВАЗ 21213-214, ВАЗ 2131, ВАЗ 2120.

Любая поломка – это не конец света, а вполне решаемая проблема !

Причины выхода из строя подшипников КПП у автомобилясемейства ВАЗ.

С интернет — Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Замена Подшипника Вторичного Вала КПП Ваз 2107

Наступает момент, когда подшипник главного вала коробки передач ВАЗ 2107 постоянно нужен. Как быстро вы удовлетворяете эту потребность, зависит от многих причин. А некоторые модели определяются вашими личными характеристиками.

Исключением может быть исходное качество подшипника, и, покупая его, вы можете быть достаточно агрессивным и дотошным, чтобы обеспечить свой автомобиль регулярной запасной частью. К другим причинам острой неисправности подшипника первичного вала относятся, прежде всего, стиль вождения.

Если вы считаете себя Шумахером, оторвите рычаг там, где он нужен, а нет. и не стесняйтесь, подшипник не продержится долго. Второй фактор. это условия, в которых работает машина. Гараж и отсутствие постоянной перегрузки значительно расширят нормальное функционирование всех компонентов автомобиля. И третья, очень распространенная причина раннего отказа. пренебрежение постоянным и постоянно рекомендуемым обслуживанием.

Замена входного вала трансмиссионного вала ВАЗ 2107, как они, вероятно, думают, заставляет на все сто процентов разобрать коробку. Поэтому люди обречены на 100, причем абсолютно без дополнительных финансов. Но мастера из народа подтвердили, что раздел КПП вообще не подходит. Он должен быть продан, удален. но, по крайней мере, какой-нибудь владелец ВАЗа может справиться с этим без особых усилий. Но вам не нужно углубляться внутрь.

На нейтральном уровне, когда двигатель работает, слышен внешний и непрерывный шум;
Коробка касается движения и звуки в каждой передаче;
Иногда передачи отключаются без вашей роли, спонтанно;
В ряде случаев сцепление не отключается. это если подшипник заклинило;
Просто забыть о проблеме. это скоро доставить себе большую головную боль и приличную цену.

Разобрать классический 5ст

Перекошенный подшипник может полностью способствовать разрушению диска сцепления. Однако без перекоса изношенная деталь быстро приведет к необходимости ремонта всего сцепления, другими словами, коробки передач. После того, как коробка удалена, колокола и держатели удалены. Это не легко разобрать что-либо.

С помощью сильной отвертки подшипник удерживается под канавкой кольца. Поскольку происходят серьезные физические последствия, мы тщательно выбираем отвертку: она может согнуться, а сбережения могут сломаться;
Входной вал движется немного вперед. При этом шарикоподшипник будет выступать в качестве опоры;
Молоток поражает первичку. При этом вал между ударами должен вращаться. Какова продолжительность проекта, так как подшипник стал похож на входной вал, через 5-30 минут он его покинет.

Запрессовка нового подшипника производится легкими движениями маленького и легкого молотка по его внутреннему кольцу. При работе вал должен быть вытянут вперед. В то же время не следует купаться во внутренних контрольно-пропускных пунктах, рискуя нарушить их равновесие. Ну, а при замене подшипника первичного вала коробки передач ВАЗ 2107 описанный способ занимает даже меньше, чем у классического. В этом случае вы экономите 3 тысячи рублей на уровне кино. (и большинство запросов на ремонт авто и многое другое).

Источник

Подшипник КПП (5-ти ступка) ремкомплект на ВАЗ Классика, Нива

В состав ремкомплекта подшипников КПП (5 ступка) ВАЗ 2101-2107 входит:

Наименование узла Обозначение ВАЗ / ГОСТ / SKF шт.

Первичный вал опора задняя 2107-1701033 / 6 — 50706 AY / 615722 — 1

Вторичный вал промежуточная опора

2107-1701190 / 6 — 50306 Е2У / 6306 N — 1

Промежуточный вал опора задняя

2107-1701073 / 6 — 92705 АЕ1 / 613441 — 2

Промежуточный вал опора передняя

2101-1701068 / 6 – 156704 / 616073 — 1

Блок шестерён пятой ступени 2108-1701031 / 6 – 42205AI / 205ECP — 1

• Первичный вал 4 с установленными на нем приводными шестеренками и синхронизаторами;

• Вторичный вал 10 с шестернями;

• Промежуточный вал 1, в сборе.

Замена Подшипника Первичного Вала Ваз 2107 Видео

ВАЗ 2107 Подшипник первичного вала видео заменитель

На автомобилях ВАЗ-2107 установлена надежная и неприхотливая в обслуживании коробка передач. Часто двигатель ремонтируется один или два раза, а трансмиссия продолжает выполнять свои задачи. Несмотря на эту надежность, контрольно-пропускной пункт все равно придется ремонтировать.

Наиболее распространенная причина проблем подшипник Входной вал. У вас он разрушен по двум причинам. из-за экстремального стиля вождения других деталей брака. Например, если вы резко тянете рычаг переключения передач, в противном случае перегрузите коробку передач с быстрым ускорением, часто буксируйте другие машины, замена

Подшипник первичного вала потребуется очень скоро. Существует еще одна причина отказа агрегата. неправильное обслуживание редуктора и несоблюдение правил производителя.

Среди автовладельцев существует мнение, что замена

подшипник на входном валу редуктора возможен только в том случае, если рабочая разборка узла завершена. В результате они, вероятно, доверяют работе специалистов ВТО. На самом деле, для выполнения вышеуказанных работ не требуется работающий демонтаж. Кроме того, вы можете менять подшипник самостоятельно и без участия мастеров. Причина в том, что нет необходимости разбирать коробку передач, а сама операция не требует от подрядчика сложных инструментов и специальных навыков. Однако обо всем подробнее.

READ Замена Ремня Генератора Калина С Кондиционером

Как определить отказ подшипника?

Проблемы с подшипником первичного вала на коробке ВАЗ2107

, легко узнать по ряду функций:

Когда машина движется, в коробке передач стучат. Посторонние звуки иногда возникают и даже не зависят от положения селектора скорости.
Когда ручка переключения перемещается в нейтральное положение, слышен подозрительный шум, уровень громкости которого увеличивается с увеличением скорости машины.
Скорость переключения по-разному отключается самопроизвольно, без участия водителя.
Подшипник заклинило, что делает невозможным включение сцепления.

Замена сальника первичного вала КПП 2101-07.

Я растворяю видео

с помощью YouTube Video Editor ()

Любая из вышеперечисленных функций указывает на проблему в контрольной точке, которую не рекомендуется игнорировать. Если вы немедленно не замените подшипник главного вала, существует высокий риск смещения и поломки корзины сцепления. Если невозможно избежать перекоса, износ подшипника в то же время сломает сцепление и / или коробку передач.

Пожалуйста, обратите внимание, что неисправная часть заменяется удаленной коробкой передач. Так что начинайте ремонтировать эту работу

Подробности: Как удалить контрольную точку, видео

READ Как Поменять Краник Печки На Ваз 2105

Процесс замены подшипника первичного вала

Сняв коробку передач ВАЗ-2107, установите новую деталь. Процесс замены должен быть организован следующим образом:

Снимите стопорные кольца и колокол с разобранной коробки передач.
Возьмите отвертку и используйте ее, чтобы поднять кольцевую канавку подшипника

Обратите внимание, что для завершения требуется много усилий, поэтому используйте мощную отвертку. В противном случае инструмент может погнуться или даже сломаться.
содействовать первичный Вал трансмиссии немного вперед

При выполнении этой работы используйтеподшипник вал в качестве опоры.
Постучите по подшипнику молотком и постепенно вытяните его из вала. Слегка поверните заготовку каждым молотком, чтобы избежать перекоса.

Для подъема подшипников требуется от пяти до тридцати минут. Здесь многое зависит от «сращивания» подшипника с валом, помимо мастерства и опыта исполнителя. Теперь перейдем к замене.

Видео: Как снять подшипник коленвала с коленвала, если нет съемника?

Если видео не появляется, обновите страницу или » стиль =»цвет: # CC3333″>кликните сюда

Чтобы установить новый подшипник первичного вала, установите заготовку на вал и постепенно заполните ее в области молотком (легкими движениями). Просверлите внутреннее кольцо заготовки. Будьте осторожны и постепенно отступайте. первичный

вал вперед.

READ Хонда Срв Замена Масла В Раздатке

У которых есть игровые слоты для замены дефектного подшипника первичного вала в такой проблеме, что нет необходимости разбирать коробку передач. Естественно, нет риска сбалансировать ваши узлы. Даже сегодня установка новой детали без экономии коробки передач экономит личное время.

Процесс ремонта

Далее следует аккуратно раскрутить все болты крепления, последовательно высвобождая детали.

Каждая передача разбирается отдельно, при этом важно тщательно проверять не только прокладки, но и сальники. Исправление и диагностика поломок включают замену прокладок, это обязательное условие, сальники же обычно меняются, если они сильно изношены

Для замены деталей можно купить готовый ремкомплект КПП, составленный с учетом наиболее часто возникающих именно в пятиступенчатых коробках неисправностей. Кроме того, перед разборкой трансмиссии подготовьте необходимые инструменты: ударную отвертку, трехзахватный съемник, ключи разных диаметров и динамометрический ключ. Также для обслуживания потребуется фиксирующий клей, комплект прокладок и сальников, желательно наличие ремкомплекта.

После того, как все детали проверены и заменены, можно приступать к сборке КПП, проводя все действия в обратном порядке. В случае, если детали подверглись слишком сильному износу и замена отдельных узлов уже не помогает, может потребоваться полная замена коробки передач на автомобиле ВАЗ 2107.

Таким образом, обслуживание и ремонт КПП ВАЗ 2107 вполне доступно проводить самостоятельно, главное выполнять все требования инструкции по демонтажу и следовать чертежам при сборке.

Замена подшипников в коробке передач на классике (ВАЗ 2101, 2104, 2105, 2106, 2107) — операция, которая требует полной разборки КПП. Исключением являются: подшипник первичного вала КПП ВАЗ 2107, а так же переднюю промежуточную опору качения. Для замены данных деталей разборка коробки передач не потребуется.

Подшипник первичного вала (ППВ) — ответственный узел в коробке передач (КП). Именно на «первичке» сосредоточены наибольшие динамические, а так же переменные нагрузки. В случае возникновения неисправностей и появления признаков выхода из строя, требуется своевременная замена подшипника первичного вала КПП ВАЗ 2107. Если затягивать с заменой, то агрегат переключения скоростей может заклинить (в некоторых ситуациях происходит поломка сцепления или выжимного п/ш).
