Ремонт и регулировка стояночного тормоза автомобиля газель

Регулировка стояночного тормоза своими руками

Процесс регулировки ручного (стояночного) тормоза не отличается сложностью и не требует сложного технического обеспечения, поскольку суть его заключается в изменении длины тросов привода. Эксплуатационный износ элементов, обеспечивающих работу системы, крайне незначителен, что позволяет длительное время обходиться без их замены.

Эффективность работы «ручника» определяется по устойчивости транспортного средства на поверхностях, имеющих уклон, при определенной степени поднятия рычага (количество щелчков). Если разговор идет о «шестерке», то, как правило, достаточно четырех. В противном случае тормоз подвергается регулировке. Еще одним показание к выполнению регулировочных мероприятий является увеличенный ход рычага «ручника».

Кроме того, регулировка ручного тормоза выполняется после проведения некоторых ремонтно-восстановительных работ:

Замена тормозных колодок и дисков.

Замена тросов привода.

Замена скоб тормозного механизма (для дисковых тормозов).

Внимание! Регулировка производится исключительно на исправной тормозной системе, подвижные элементы которой имеют легкий ход, а на тормозных механизмах задней колесной пары выполнены регулировочные работы. Мероприятия по организации процесса регулировки «ручника» включают поднятие задней части автомобиля и установка ее на опоры, а также подготовку соответствующего инструмента – двух рожковых ключей на «13»

Мероприятия по организации процесса регулировки «ручника» включают поднятие задней части автомобиля и установка ее на опоры, а также подготовку соответствующего инструмента – двух рожковых ключей на «13».

Узел (механизм) регулировки расположен в центральной части днища автомобиля.

Далее мы рассмотрим процесс регулировки стояночного тормоза для автомобилей с барабанными тормозными механизмами задней колесной пары.

Регулировка «ручника» на автомобилях, оснащенных задними тормозными механизмами барабанного типа:

Освобождаем (выключаем) стояночный тормоз, опуская рычаг.

Ключом «б» отпустите фиксирующую гайку.

Ключом «а» затягивайте регулировочную гайку до момента соприкосновения колодок с барабаном тормозного механизма (определяется посредством проворачивания задних колес).

Отворачиваем регулировочную гайку на 1,5-2 оборота, что позволяет отвести тормозные колодки от соприкосновения с барабаном.

Поднимаем рычаг «ручника» на два щелчка, что соответствует второму зубу храповика, и повторно проворачиваем колесо. Оно должно быть заторможенным.

Затягиваем фиксирующую гайку.

Проверяем свободу и плавность хода троса привода.

В целях предотвращения возникновения коррозионных процессов, покрываем резьбовое соединение тяги тонким слоем смазки (например «Литолом»).

По завершении регулировочных мероприятий в обязательном порядке проконтролируйте работоспособность системы стояночного тормоза. Для этого установите транспортное средство на поверхность, имеющую уклон (до 250) и включите ручной тормоз (на 4-й — 6-й зуб храповика). Если наблюдается хотя бы малейшее движение автомобиля – стояночный тормоз затянут не достаточно. Возникновение скрипа в механизме задней колесной пары и затрудненное начало движения автомобиля – симптомы «перетянутого» «ручника». В этих случаях регулировка стояночного тормоза выполняется повторно.

Как самостоятельно подтянуть стояночный тормоз

Обучение навыкам использования стояночного тормоза является неотъемлемой частью учебного процесса в автошколах. Но, когда дело доходит до практики, большинство водителей даже не вспоминают о существовании этого дополнительного средства безопасности, предпочитая фиксировать свой автомобиль с помощью включения первой передачи.

В принципе на небольших склонах это вполне действенный метод, не говоря о ровных горизонтальных площадках. Но вряд ли вы найдёте хотя бы одного водителя, который бы хотя бы единожды не забыл при включении зажигания, что его машина находится не на нейтральной передаче. И хорошо, если такие случаи заканчиваются просто неожиданным рывком. А что, если впереди всего в нескольких десятках сантиметров стоял другой автомобиль или, к примеру, столб освещения?

Заметим, что подобные ситуации вовсе не редки, поэтому привычка затягивать рычаг ручника – это вовсе не излишество. Но, к сожалению, слишком частое использование стояночного тормоза, а также ряд других причин, о которых мы сегодня расскажем, могут стать причиной снижения эффективности подтормаживания. В таких случаях вовсе не обязательно бежать за новым тросиком – скорее всего, вам просто нужно заняться регулировкой ручника, которая с большой вероятностью решит все возникшие проблемы.

Функции стояночного тормоза

Само название этого механизма говорит о его предназначении – блокировке колёс с целью обеспечения их фиксации касательно направления поступательного движения автомашины, включая случаи стоянки авто на поверхностях с градиентным уклоном.

Перечислим основные функции ручника:

• обеспечение неподвижности автомобиля во время его стоянки на горизонтальных и наклонных поверхностях;
• помощь основной тормозной системе автомашины во время экстренного торможения;
• осуществление манёвров во время движения ТС (при наличии соответствующих навыков);
• замена основному тормозу при его поломке.

Разумеется, злоупотребление ручным тормозом недопустимо (имеется в виду его использования в качестве замены или дополнения к основному тормозному механизму). Всё-таки его основная задача – это фиксация машины во время её стоянки. Отметим, что сильно натянутый тросик – далеко не всегда благо. Если во время движения автомашины попытаться затормозить ручником – скорее всего, она уйдёт в занос.

Рассмотрим устройство стояночного тормоза и принцип его функционирования. СТ состоит из трёх относительно самостоятельных блоков:

• механического привода;
• блока управления;
• исполнительного устройства.

Привод представляет собой металлический тросик, который тянется от рукоятки ручника до исполнительных механизмов. Именно тросик передаёт усилие от затягивания рычага на тормозные колодки. При этом регулировка ручного тормоза, вернее, степени его натяжения, осуществляется с помощью коромысла, которое также отвечает за разделение усилий на каждое из колёс.

Не работает ручной тормоз – причины и решение проблемы

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Регулировка ручника на «Газели»

Ручной тормоз на автомобилях «Газель» представляет собой часть общей тормозной системы, и вместе с тем он является независимо функционирующим механизмом. Стояночная система блокировки колёс на этом авто надёжна, долговечна и проста в обслуживании. Простота конструкции позволяет при необходимости провести ремонт без помощи мастера. Даже если вы раньше никогда не выполняли работы подобного рода, регулировка ручника на «Газели» не покажется вам сложной — необходимо только быть внимательным и точно следовать инструкции, приведённой ниже в этой статье.

Как отрегулировать ручной тормоз на Газели – в нашей новой статье

Как определить, что пора подтянуть ручник на «Газели»? Для этого просто установите его рычаг в рабочее положение и, если окажется, что даже после 20 щелчков храпового механизма задние колёса не блокируются с должным усилием, трос ручника следует подтянуть. Как это сделать, вы узнаете далее.

Регулировка стояночного тормоза своими руками

Перед тем как отрегулировать ручник на «Газели», поднимите заднюю часть автомобиля и установите на опоры. После этого демонтируйте колёса, чтобы получить доступ к щитку тормозного механизма. И также следует знать, что регулировочные процедуры проводятся с установленным в нерабочее положение рычагом (опущенным до упора).

Следите за натяжением троса – это важно для вашей безопасности

Для работы вам понадобится гаечный ключ на «17», два ключа на «22», трубчатый ключ на «9» и отвёртка с плоским лезвием. Подготовив необходимый набор инструментов, приступайте к регулировке ручного тормоза в соответствии со следующим перечнем действий:

1. Итак, сначала нужно добраться до тормозного механизма — для этого воспользуйтесь отвёрткой и извлеките на тормозном щите верхнюю и нижнюю пластиковые заглушки.
2. Далее, ключом на «17» ослабьте на два оборота (не более) гайку эксцентрика и, сдвинув колодки, разблокируйте тормозной барабан. Для этого нужно при помощи трубчатого ключа вращать болт эксцентрика в обратную сторону. Если колодки слегка касаются барабана, это допустимо. Контролировать весь процесс вы можете через специальные смотровые окна, которые расположены в нижней части щитка тормозного механизма.
3. После этого гайку эксцентрика необходимо затянуть с моментом 2,4–3,5 кгс/м. Если у вас под рукой нет динамометрического ключа, производите затяжку от руки с разумным усилием. При этом поворот самого эксцентрика недопустим.
4. На этом первый этап регулировки ручника на автомобиле «Газель» завершён, поэтому установите заглушки на место и проделайте аналогичные действия на втором колесе.

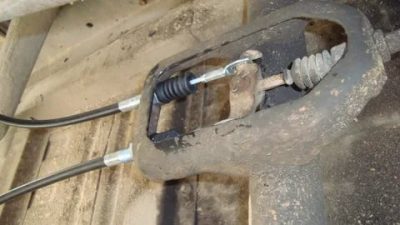

Теперь необходимо установить уравнитель троса в перпендикулярное положение по отношению к оси транспортного средства. Достигается это путём ослабления затяжки гаек крепления тросов. Перемещая гайки по резьбе, вы установите уравнитель в нужное положение, одновременно устранив люфт между ним и наконечниками тросов. После этого контргайки необходимо затянуть.

С завершением описанной процедуры процесс настройки стояночного тормоза ещё не окончен, поскольку необходимо отрегулировать натяжение центрального троса.

Для начала поднимите рычаг ручника на один щелчок и вращением регулировочной гайки в месте крепления заднего наконечника троса к уравнителю (предварительно отпустив контргайку) производите натяжку до момента, пока колёса не начнут слегка затормаживаться.

После этого опустите рычаг ручного тормоза вниз до упора и от руки покрутите каждое заднее колесо. Правильно отрегулированный ручник не должен препятствовать вращению. Кроме того, при установке автомобиля на стояночный тормоз ход рычага должен составлять 15 щелчков храпового механизма.

Из этого руководства вы узнали, как подтянуть ручник на «Газели» без посторонней помощи. Но иногда после правильно выполненной регулировки получить ожидаемый результат не удаётся по причине критического износа или растяжения тросов. В этом случае трос ручника придётся заменить, о чём и пойдёт речь ниже.

Что указывает на необходимость проверки ручного тормоза автомобиля

Прежде всего, отметим, что ручной тормоз легко выходит из строя, если, к примеру, забыть опустить рычаг перед началом движения и проехать при рабочем его положении некоторое расстояние. Тормозные колодки в этом случае достаточно быстро износятся и в результате перестанут воздействовать на тормозной барабан.

Вторая возможная причина выхода из строя ручника — растянутый или плохо подтянутый трос. Регулировка троса обязательна, если ручник не держит автомобиль на склоне при 5-7 щелчках поднятия рычага. При этом подтяжка тормозного троса возможна не более четырех раз. После этого необходимо менять уже тормозные колодки ручного тормоза.

Стояночная тормозная система обычно выходит из строя по причине окисления стального троса, что затрудняет движение троса внутри оболочки, а также из-за повреждения отдельных нитей троса или их удлинения. Коррозию тормозного троса вызывает попавшие на трос вода, снег или лед. На это могут повлиять погодные условия, но чаще в данной ситуации виноват автовладелец, небрежно эксплуатирующий автомобиль.

Нити троса растягиваются или разрываются по разным причинам:

• ручной тормоз используется слишком часто и чересчур активно;
• сам трос выполнен некачественно;
• на трос оказано механическое воздействие извне;
• трос износился естественным образом.

Тормозной трос не является расходным материалом и при грамотном использовании может служить практически вечно. Но периодическая проверка троса все же не повредит, поскольку в ряде случаев приходится регулировать всю тормозную стояночную систему, в том числе и тормозной трос. Каким же образом проводится эта проверка?

Рассмотрим несколько способов проверки троса, а также признаки его неисправности.

Диагностика и регулировка ручного тормоза является важной частью обслуживания автомобиля. Самая серьезная поломка в стояночной тормозной системе – это обрыв троса

Его же проще всего обнаружить. Обрыв троса сопровождается характерным металлическим звуком под днищем. Чаще все трос рвется, когда ручник пытаются слишком сильно затянуть.

Другая проблема, связанная с тросом – его «закисание» внутри оболочки или обрыв отдельных нитей, что значительно затрудняет свободное движение троса в оболочке. Проявляется это в том, что рычаг очень туго поднимается либо вообще не двигается, а также при его опускании задние колеса могут оставаться заблокированными.

Наоборот, слишком легкий ход рычага при отчетливо слышимой работе возвратных пружин может говорить о сильном растяжении троса. Колеса могут полностью не блокироваться даже с максимально поднятым рычагом. В этом случае трос требуется отрегулировать или заменить.

Для наиболее эффективной проверки ручного тормоза, рекомендуется обеспечить доступ к днищу автомобиля, загнав его на яму или на эстакаду либо подняв машину на подъемнике. При отсутствии такой возможности следует максимально расчистить место под днищем и забраться туда для непосредственной проверки и ремонта. С собой необходимо иметь соответствующий инструментарий, чтобы снять защитный кожух стояночного тормозного механизма снизу.

Желательно выполнять проверку вместе с помощником, который сможет периодически поднимать и опускать рычаг в салоне автомобиля. Под днищем в это время контролируется ход троса в оболочке, проверяется сам трос на отсутствие коррозии, закисленных участков и порванных нитей. Если видимых неполадок не обнаружено, а их признаки остаются, трос нужно снять для тщательного осмотра.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Регулировка

Все манипуляции производятся в положении, когда ручной тормоз «выключен» (рычаг зафиксирован в крайнем нижнем положении). Для доступа к тормозному механизму снимаются пластмассовые заглушки расположенные на тормозном щите. Достаточно поддеть их отверткой;

Затем производится ослабление гайки эксцентрика (не более, чем на 2 оборота). Дальнейшие действия состоят в раздвигании тормозных колодок – до позиции, при которой барабан затормаживается, после чего болт проворачивается в противоположную сторону, в результате тормозные колодки движутся во встречном направлении. Движение производится до тех пор, пока барабан не начнет вращаться;
Контроль за процессом осуществляется через смотровые окна, расположенные в нижней части тормозного щита;
По окончании операции гайка эксцентрика затягивается с разумным усилием

Важно при этом не допустить проворот эксцентрика;
Аналогичным образом производится регулировка тормозного механизма с другой стороны автомобиля, после чего пластмассовые заглушки устанавливаются на место.

Следующий этап:

установка уравнителя в положении «перпендикулярно» по отношению к оси автомобиля. Для этого необходимо ослабить гайки крепления, они перемещаются по резьбе до достижения нужного положения уравнителя. Положение фиксируется с помощью контргаек.

Затем:

производится установка ручника в положение «один щелчок». Вращением гайки заднего конца (оболочка центрального троса) достигается перемещение троса в переднее положение – до момента притормаживания свободного хода колес. Затянув – с умеренным усилием – фиксирующие гайки, отключаем стояночный тормоз.

Показателем эффективности работы станет свободное вращение задних колес.

Кроме того, «включение» ручного тормоза характеризуется максимальным перемещением рычага на 15 щелчков. В этом случае можно смело констатировать: регулировка произведена правильно, нужный результат достигнут. Читать дальше: Замена двигателя volvo s60 Изложенное дает некоторое представление о том, какие действия требуется предпринять для правильной регулировки.

Как устроена система ручного тормоза?

Включение стояночного тормоза активирует задние тормоза и гарантирует, что автомобиль не будет катиться, даже на относительно крутом уклоне. Однако, если ручник не удерживает автомобиль, возникает проблема, которая должна быть устранена для обеспечения безопасности водителя и окружающих.

Системы стояночного тормоза сильно варьируются от одного автопроизводителя к другому и даже от разных марок и моделей автомобилей. В целом делятся они по типу тормозов и методу их использования.

Сразу необходимо уяснить – в подавляющем большинстве случаев в легковых автомобилях стояночные тормоза используют задние колёса и делятся на два типа:

• барабанные – состоящие из двух полукруглых колодок, которые находятся внутри цилиндрического барабана. Если, с одной из сторон, они жестко закреплены, то с другой находится специальный поршневой механизм, заставляющий колодки сдвигаться, при использовании ручника;
• дисковые – состоящие из специального тормозного диска, закрепленного на оси автомобиля, и двух колодок. При использовании ручного тормоза, колодки сжимаются и не дают автомобилю двигаться.

Система торможения автомобиля может быть еще механической или гидравлической. Если в первом варианте, торможение осуществляется посредством использования системы тросов и силы человека, который оказывает давление на ручник, то в гидравлике используется специальный поршень.

Ручник на Газели

Свидетельством того, что работа выполнена правильно, является свободное вращение задней колесной пары, а ручной тормоз включается перемещением рычага на пятнадцать щелчков.

Диск тормозной передний ГАЗель NEXT
В наличии
Цена в Евро: 0.00

Цена: 2900 руб.

Диск тормозной передний ГАЗель NEXT (оригинал ГАЗ)
В наличии
Цена в Евро: 0.00

Цена: 3800 руб.

C41R90.3502171

Колодки тормозные задние ГАЗель NEXT (дисковый тормоз)
В наличии
Цена в Евро: 0.00

Цена: 1900 руб.

Колодки тормозные передние ГАЗель Next
В наличии
Цена в Евро: 0.00

Цена: 1500 руб.

ADB 0796

Колодки тормозные передние ГАЗель Next ALLIED NIPPON
В наличии
Цена в Евро: 0.00

Цена: 1950 руб.

A21R23-3508015

Рычаг ручного тормоза ГАЗель NEXT
В наличии
Цена в Евро: 0.00

Цена: 4500 руб.

3508068

Трос ручного тормоза ГАЗель NEXT передний
В наличии
Цена в Евро: 0.00

Цена: 790 руб.

A21R32-3508068-02

Трос ручного тормоза ГАЗель NEXT передний (удлиненная база)
В наличии
Цена в Евро: 0.00

Цена: 850 руб.

0204814131

Цилиндр тормозной главный ГАЗель NEXT
В наличии
Цена в Евро: 0.00

Цена: 3900 руб.

Цилиндр тормозной главный ГАЗель Бизнес
В наличии
Цена в Евро: 0.00

Цена: 2900 руб.

Шланг тормозной ГАЗель Бизнес задний
В наличии
Цена в Евро: 0.00

Цена: 120 руб.

Шланг тормозной ГАЗель Бизнес передний
В наличии
Цена в Евро: 0.00

Цена: 290 руб.

A21R23.3506025-10

Шланг тормозной передний ГАЗель NEXT
В наличии
Цена в Евро: 0.00

Цена: 290 руб.

Как работает ручник?

Когда водитель активирует ручник, либо потянув рукоятку между передними сиденьями (3), либо нажав педаль стояночного тормоза под приборной панелью, трос (12), идущий к задней части автомобиля, натягивается, воздействуя на тормозные колодки. Когда же водитель опускает ручку, возвратная пружина (11) помогает вернуть тормозную систему в нормальную конфигурацию.

Сама система достаточно простая и банальная – рукоятка стояночного тормоза соединена с тросом в специальной пластиковой оболочке, в которой он может свободно двигаться. Этот трос идет до регулировочного болта, который можно ослаблять или затягивать. Дальше он разделяется на два тросика, которые идут к тормозам на задних колесах.

Простыми словами – активируя ручник, трос натягивается и сводит колодки вместе, которые уже и обеспечивают фиксацию авто.

Не держит ручник на газели

ТЗПочему то все знакомые газелисты мне говорили что невозможно добиться что бы ручник работал нормально и проще просто на него забить…но я не ищу легких путей и всё же решил разобраться с ним раз и на всегда сделав всё на совесть .

К тому же мне было очень жалко постоянно мучает стартер… Что бы оставить машину без движения приходилось каждый раз глушить двс и втыкать скорость, а если надо ее чуть чуть передвинуть то снова заводить и повторять все действия по новой . Не знаю сколько бы еще стартер выдержал такое издевательское отношение .

Собственно фото процесса не делал так как было не до этого так что пришлось взять скрины с одного из сайтов

Стояночный тормоз, или как его называют в народе «ручник» – хотя и предназначен для обездвиживания автомобиля во время стоянки, но не все водители и не всегда им пользуются. Если в машине автоматическая коробка передач, то, по-большому счету, ручной тормоз не нужен вообще, но и владельцы авто с механикой, как правило, предпочитают оставлять автомобиль на первой скорости при парковке. Это вызвано одной из важнейших причин – суровые зимние условия и неудовлетворительное качество дорог могут не позволить ручнику сработать, когда это необходимо. Это может быть вызвано обледенением колодок или их засорением. Но, обо всем по порядку.

Регулировка ручного тормоза

От пользователя: Да есть механизм саморегулирования на барабанах речь о задних , да он работает но он оставляет относительно большой зазор между колодками и тормозными барабанами, тем самым ход педали и эффективность задних немного ниже при неотрегулированном ручнике. Я на спор могу Вам убрать полностью зазор между колодкой и барабаном просто изготовлю новые алюминиевые поршня с беззазорным механизмом. Уверяю Вас — последствия будут плачевны. Второе — барабан будет изогнут при нагреве-охлаждении, ну и третье — может грозить клин подшипника из-за перегрева.

Кстати при уменьшении зазора кол-во щелчков ручника уменьшится. Но при этом колодка будет стоять именно на своих опорах, а не планке расклинивания колодок ручного тормоза. Во всей системе именно трос тучника является самым слабым звеном они имеют свойство растягиваться поэтому конструктивно трос не предназначен для регулирования колодок в барабане. Он предназачен регулировать отношения между сояночной системой и рабочей.

У меня раз на перегретом заднем барабане как раз ручник закипела жидкость в рабочем тормозном цилиндре и тормоза автомобиля на перекрестке передавали большой превед педаль уходит в пол без последствий.

Газель — как правильно развести колодки. Как подтянуть ручник.

Как подтянуть ручник. Газель — как правильно развести колодки. Покажем вам как правильно развести колодки и подтянуть ручник в автомобилях Газель. Делаем эту процедуру на смотровой яме или подъёмнике.

Скачать. Как подтянуть ручник на Газели Стояночный тормоз (ручник) является частью тормозной системы, предназначенная для удержания.

ГАЗ Признаюсь сразу, что Газель — моя первая машина и сравнивать не Признаюсь сразу, что Газель — моя первая машина и сравнивать не с чем. Права получил ещё до армии, а после службы брат отдал эту машину мне задёшево в рассрочку. Машина была ещё с года. Кабина белого цвета, прямоугольные фары, бортовая, синий тент, двигатель ЗМЗ с карбюратором. Какой пробег, никто не знал, потому что спидометр периодически не работал.

Двигатель уже один раз меняли, да и новый один раз был в капиталке. Что порадовало, так это наличие газовой установки. Дело в том Дело в том, что решил я попробовать поездить на бензине, однако машина категорически отказывалась ехать нормально, а расход бензина получался 30л на км.

Стояночный тормоз ручник является частью тормозной системы, предназначенная для удержания транспортного средства в неподвижной состоянии. Как правило, он применяется при затормаживании автомобиля на стоянке и удержания его на уклонах. Сегодня мы поговорим о том, какие действия необходимо предпринять, чтобы натянуть ручник на Газели.

Для чего нужен стояночный тормоз

Бывалые водители не будут спорить, ручник необходим. Да, им не стоит пользоваться в межсезонье, когда столбик термометра с одинаковой вероятностью может находиться и выше, и ниже нуля. Но, например, при отказе рабочей тормозной системы вся надежда, в первую очередь, приходится на стояночный тормоз и лишь потом — на торможение двигателем. В случае отказа обеих систем в особо аварийных ситуациях не стоит пренебрегать такими «средствами» торможения, как сугроб или кусты.

По мере износа задних тормозных колодок эффективность ручника снижается. Именно его, так как рабочие тормоза способности не теряют. Даже наоборот, педаль становится информативнее, а само торможение плавнее. Решение простое – узнать, как правильно развести колодки на «Газели», а затем подтянуть трос привода ручника.

Данная операция не является сложной, и ее сможет выполнить любой водитель. Если же нет уверенности в своих действиях, то нужно обратиться к специалистам.

Как отремонтировать и регулировать стояночный тормоз автомобиля Газель

Стояночный тормоз должен удерживать автомобиль на уклоне 25% при перемещении рычага стояночного тормоза на 15-20 зубцов (щелчков) храпового устройства.

1. Для проверки правильности регулировки стояночного тормоза найдите вблизи места стоянки вашего автомобиля эстакаду или погрузочный пандус высотой Н = 1,25 м при длине въезда L = 5 м. Такое соотношение соответствует уклону 25%

2. При отсутствии такого пандуса для упрощенной проверки стояночного тормоза установите автомобиль на ровной площадке.

Рычаг переключения передач установите в нейтральное положение, поднимите полностью рычаг стояночного тормоза.

Выйдите из автомобиля и попробуйте сдвинуть его с места.

Если вам это удалось, необходимо срочно отрегулировать привод стояночного тормоза

Разборка механизма стояночного тормоза

Работать удобнее на смотровой канаве.

Опускаем рычаг стояночного тормоза вниз до упора.

Расшплинтовываем и вынимаем ось уравнителя.

Двумя ключами «на 24» расконтриваем гайки заднего крепления оболочки центрального троса и полностью отворачиваем крайнюю гайку.

Ключом «на 10» отворачиваем болт крепления троса к кронштейну поперечины.

Отсоединяем трос от основного кронштейна

Отсоединяем трос от дополнительного кронштейна.

Снимаем сиденье водителя.

Ключом «на 24» отворачиваем на 2–3 оборота гайку переднего крепления центрального троса.

Приподнимаем край коврика и ключом «на 10» отворачиваем шесть гаек крепления механизма к полу

Снимаем разъем с выключателя сигнализатора стояночного тормоза

Снимаем кронштейн троса.

Снимаем механизм.

Расшплинтовываем ось рычага

Вынимаем ось рычага

Отводим рычаг

Извлекаем из рычага ось троса

Извлекаем сам трос

Собираем механизм в обратной последовательности, смазав любой пластичной смазкой оси рычага и троса. После установки проводим регулировку привода.

Замена тросов привода стояночного тормоза

При необходимости (коррозия, повреждение) заменяем тросы привода стояночного тормоза для чего:

— снимаем задние колеса;

— снимаем тормозные барабаны и колодки (см. Замена тормозного барабана и колодок задних колес).

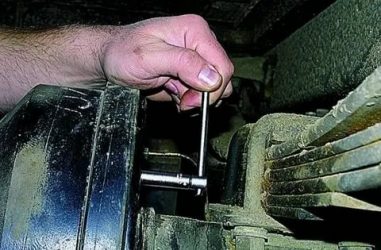

Головкой «на 12» отворачиваем два болта крепления троса к тормозному щиту.

Вынимаем трос из отверстия в щите.

Двумя ключами «на 22» ослабляем затяжку регулировочных гаек наконечника троса.

Отворачиваем крайнюю гайку с резьбовой части наконечника.

Вынимаем трос из прорези в кронштейне.

Плоскогубцами расшплинтовываем ось уравнителя

Снимаем шайбу

Вынимаем ось

Опустив, уравнитель вниз, снимаем с него трос. Аналогично отсоединяем второй трос

Устанавливаем тросы в обратной последовательности, после чего регулируем привод.

Регулировка привода стояночного тормоза

Опускаем рычаг стояночного тормоза в крайнее нижнее положение.

Отверткой поддеваем и снимаем две пластиковые заглушки тормозного щита (колеса для наглядности сняты).

Головкой «на 17» ослабляем на 1–2 оборота гайку эксцентрика тормозного механизма.

Длинной головкой «на 9» или специальным трубчатым ключом поворачиваем болт эксцентрика до тех пор, пока не станет ощущаться сопротивление вращению, которое вызвано разжатием колодок.

Начало движения колодок можно также определить через смотровые окна в щите.

Головкой «на 17» затягиваем гайку эксцентрика моментом 2,4–3,5 кгс.м.

При этом удерживаем болт от проворота головкой «на 9».

Аналогично регулируем тормозной механизм с другой стороны автомобиля и устанавливаем пластиковые заглушки в тормозные щиты.

двумя ключами «на 24» ослабляем затяжку гаек крепления оболочки троса и, перемещая гайки по резьбовой части оболочки, добиваемся устранения люфта между наконечником троса и впадиной на уравнителе

Аналогично устраняем люфт у другого наконечника троса.

Затягиваем контргайки обоих тросов.

При этом планка уравнителя должна быть перпендикулярна продольной оси автомобиля

Линейкой или рулеткой замеряем расстояние между уравнителем и передней стенкой кронштейна.

Оно должно быть в пределах 144–150 мм.

При необходимости регулируем положение центрального троса аналогично регулировке задних тросов.

В случае если после этого появился люфт между наконечниками задних тросов и уравнителем, повторяем регулировку, описанную выше.

При правильно отрегулированном приводе рычаг стояночного тормоза не должен перемещаться более чем на 15 зубьев сектора (щелчков).

Причины неисправности и их устранение

Как правило причины того, почему не работает ручник, довольно просты и не требуют долгого или дорогостоящего ремонта:

• порванный тросик. Одна из распространенных причин – это обрыв тросика на ручнике или под автомобилем. Решается проблема банальной заменой троса;
• заклинивший тросик. Из-за повреждений оболочки, в которой движется тросик, может произойти его заклинивание, мешающее задействовать ручник. Да и сам трос состоит из множества стальных жил, которые при повреждении также могут помещать корректной работе. Решение – замена тросика;
• загрязненные тормоза. Попадание на колодки пыли, грязи, льда или реагентов, которыми посыпают дороги зимой, может стать причиной того, почему тормоз работает некорректно. Решение – несколько плавных нажатий на педаль тормоза во время движения автомобиля. Благодаря трению, колодки очистятся;
• неправильная регулировка. Бывает так, что система тросиков не отрегулирована должным образом, неверно затянут болт или неправильно подобрана длина тросов. Решение – регулировка системы и корректная натяжка тросиков;
• износ колодок. Колодки в течение своей работы подвержены истиранию. Каждый раз, когда вы нажимаете на тормоз, колодки понемногу приходят в негодность. Решение – замена колодок;
• масло в колодках. Протечки масла или тормозной жидкости могут стать причиной того, что машина не держится на ручнике. Самое главное в этом случае – выявить причину утечки – это может быть и сальник задней полуоси, и тормозной цилиндр. Решение – ликвидация протечки и очистка колодок. В случае сильной замасленности колодок – их замена.

Рекомендуем: Перевозка тяжеловесных грузов. Общая информация
