Особенности регулировки свободного хода педали сцепления

На разных марках авто регулировка производится по-разному?

Приведенные выше процедуры универсальны, они могут выполняться на машинах любых производителей. Суть процедуры всегда одна – уменьшить или увеличить ход педали путем натяжения или ослабления троса, либо регулировки гидравлического толкателя.

Но при регулировке сцепления в машинах разных марок могут быть некоторые отличия. Например:

• нормальные показателям амплитуды хода педали или зазора сцепления;
• порядок доступа к регулировочной и контрольной гайкам сцепления. Так, в ВАЗ-2114, 2115 придется перед началом работ снять аккумулятор, а в Лада Калина – открутить воздушный фильтр.

Как отрегулировать свободный ход педали сцепления

Регулировка привода сцепления может выполняться разными способами в зависимости от типа конкретного привода.

1. Регулировка троса сцепления

Регулировка тросового привода производится в случае наличия механического сцепления. Для этого необходимо найти регулировочный болт, расположенный под капотом. Прежде всего следует открутить контргайку, чтобы получить доступ к регулировочной гайке.

В качестве проверки выполненной работы заново измеряют амплитуду хода, но перед этим нужно трижды нажать на педаль сцепления. Порядок регулировки следующий:

• Инструментами определяют расстояние между торцом демпфера и вилкой выключения — значение не должно превышать 8,6 см, максимальное отклонение в ту или другую сторону при этом составляет 5 мм.
• Определяется расстояние между наконечником троса и торцом демпфера. Результат должен быть в районе 6 см с тем же максимальным отклонением 5 мм.
• Если измеренное расстояние превышает норму, необходимо выполнить регулировку троса. Для этого используется регулировочная гайка, поворотом которой достигается допустимое значение.
• Затем педаль сцепления многократно выжимается, после чего расстояния повторно измеряют. При необходимости регулировка повторяется. Если же все в порядке, контргайка затягивается.

Иногда трос оказывается полностью неисправным, и его приходится заменять. Но сложностей с этим возникнуть не должно даже в условиях гаража. Необходим минимальный инструментарий в виде набора отверток и ключей, а также новый трос.

Прежде всего под педалями нужно удалить пластиковые элементы пола, чтобы обеспечить доступ к месту крепления троса. Дальнейшие операции выполняются в таком порядке:

• Наконечник троса отсоединяется от вилки выключения.
• Демпфер оболочки троса вынимается из крепления, находящегося в картере КПП.
• Наконечник троса отделяется от педали сцепления.
• Освобожденный трос вынимается.

При установке нового изделия все действия выполняются в обратном порядке.

2. Регулировка гидравлического сцепления

Перед тем, как регулировать гидропривод, нужно убедиться, что в системе отсутствует воздух. Проверяется это нажатием на соответствующую педаль. Если она достаточно упругая и после отпускания возвращается в исходную позицию, воздуха в системе нет.

Муфты в гидравлических приводах зачастую обладают автоматической регулировкой, однако в некоторых случаях эти механизмы можно отрегулировать вручную, компенсируя таким образом износ трущейся пластины. При наличии подобной возможности на толкателе рабочего цилиндра должны располагаться резьба и контргайка. Порядок действий следующий:

• Проверьте уровень жидкости в системе сцепления — он должен быть достаточным. Установите автомобиль на рампу либо на осевые стойки.
• Разместившись под днищем авто, отыщите элементы механизма — рабочий цилиндр с толкателем.
• С помощью пассатижей отсоедините пружину отрыва от вилки, затем нажмите на последнюю до упора вперед.
• Возьмите измерительную линейку. Держите вилку сцепления в нажатом состоянии и одновременно с этим измерьте расстояние между ней и краем рабочего цилиндра.
• Отпустите вилку и снова повторите измерение. Разница измеренных значений будет составлять величину зазора.
• Сравните вычисленное расстояние с паспортным значением и при необходимости произведите регулировку.
• Отыщите контргайку на резьбе толкателя и ослабьте ее.
• На том же конце должна быть регулировочная гайка. Вращайте ее винт в сторону рабочего цилиндра или в сторону вилки, соответственно увеличивая или уменьшая зазор регулировки сцепления. Добейтесь правильного расстояния и затяните контргайку.

Выполнив указанные процедуры, еще раз сделайте контрольные замеры. Если необходимо, осуществите повторную регулировку. Нажмите несколько раз на педаль сцепления и снова проверьте его работу.

Как установить новый автоматический трос сцепления

Установку нового автоматического троса довольно сложно выполнить. В магазинах он продается во «взведенном положении» и, выполняя некоторые работы, которые связаны со сцеплением, его тоже следует доводить до такого состояния.

Большинство водителей замечали, что на тросе, расположенном под капотом, висят черные либо белые хомуты, которые выполнены из пластика и имеют прорезь. При этом в месте утолщения «рубашки» троса находятся «уши», идеально вписывающиеся в прорези хомута. Однако есть небольшая проблема: когда механизм натяжения находится в распущенном состоянии, то элементы расположены друг от друга довольно далеко.

Метод регулировки троса сцепления в отсоединенном от КПП положении не очень сложен. Нужно выполнить несколько движений. Возьмитесь за его конец одной рукой, другой держитесь за основание «рубашки». Именно там находится механизм самонатяжения. Нужно воткнуть трос на глубину примерно 5 см в «рубашку», потом потянуть к себе. В момент его полного вытяжения механизм начнет процесс складывания.

В этой ситуации потребуется помощь товарища либо ваша сноровка. Необходимо зафиксировать устройство в положении «взведено», расположив хомут на «ушах».

Если вам просто нужно разъединить трос и коробку, то для начала следует надавить на педаль три-четыре раза. Далее нажать на рычаг привода в том месте, где находится крепежный элемент троса. Нажим проводить вниз, к земле. Все, механизм сложился. Придерживая рычаг одной рукой, другой натянуть хомут.

Обратите внимание: если рычаг не хочет опускаться, то автомат натяжения неисправен. Необходима замена троса.. Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.

Запомните! Можно снимать с «ушей» фиксирующий хомут только тогда, когда новый трос полностью установлен.

Регулируем лапки своими руками

В автомобилях Камаз сцепление выполняет функцию обеспечения плавного трогания транспортного средства с места, а также разъединения мотора с системой трансмиссии при переключении скоростей. Необходимость регулировки лапок корзины сцепления (далее — КС) в этих моделях автомобилей является распространенной проблемой, с которой сталкиваются многие владельцы Камазов.

Лапки для корзины сцепления КАМАЗ

КС в этом авто является важным и необходимым компонентом системы сцепления. Ее настройка является неотъемлемой частью технических работ, поэтому избежать этого занятия владельцам Камазов никак не получится.

Что понадобится?

Перед тем, как приступить к выполнению ремонтных работ, следует подготовить все, что нам может понадобиться в процессе.

• набор гаечных ключей;
• ровная плита;
• силиконовый клей.

Гаечные ключи и головки

Ровные плиты для регулировки рычагов

Силиконовый клей для ликвидации протечек

Пошаговая инструкция

Настройку лапок КС в этом транспортном средстве можно осуществлять как на снятом нажимном диске, так и на самой машине через маленькое отверстие в маховике. Мы вам расскажем о способе регулировки рычагов со снятием коробки передач и всех деталей системы.

Для начала необходимо заехать на яму и снять КПП. Специалисты советуют проводить демонтаж силового агрегата с применением специальной лебедки, которая во многом облегчит процесс.
Возьмите гаечный ключ и открутите болты крепления КПП к кузову авто. Можно снять коробку передач. Для снятия коробки передач нужно открутить винты со шпилек

Сняв агрегат, проверьте состояние выжимного подшипника, а также оттяжного пружинного элемента и муфты.
Далее, открутите винты крепления нажимного диска к маховику мотора

Теперь осторожно, поддерживая ведомый диск, необходимо демонтировать нажимной элемент. При надобности, если того требует ситуация, произведите дефектовку всех элементов системы

Здесь же необходимо проверить выжимной подшипник: если он исправен, то он должен вращаться без проблем, при этом не издавая лишних звуков. Оцените визуально рабочую поверхность лапок нажимного диска. Если вы уже заменили все необходимые детали новыми, следует осуществить регулировку лапок КС. Здесь вам понадобится ровная плита — на ней будет удобнее производить регулировку. После демонтажа проверьте работоспособность элементов агрегата

Регулировку расположения лапок следует осуществлять относительно рабочей поверхности нажимного диска
Обратите внимание: при этом не нужно снимать КС со вспомогательного маховика. При необходимости возьмите гаечный ключ и начните крутить регулировочные винты
Все лапки КС должны быть расположены так, чтобы расстояние от рабочей поверхности нажимного диска до верхних границ сферических выступов на внутренних сторонах лапок не превышало 41 мм. Если быть точнее, то это расстояние должно быть примерно 40 мм.
Теперь установку лапок необходимо проверить. Это делается при помощи специальной пластины. Здесь же стоит учесть, что сферические выступы лапок должны соприкасаться с контрольной пластиной, которая установлена на ступице приспособления.
Когда регулировка окончена, все винты крепежа опорных пластин необходимо затянуть до упора.

Регулировка корзины сцепления своими руками На этом процесс регулирования элементов можно считать оконченным — для полного завершения работы следует собрать все в обратной последовательности. Такие работы не каждому под силу, поэтому если вы не уверены в своих возможностях, то лучше обратитесь за помощью к специалистам.

Загрузка …

Кроме того, в некоторых случаях после работы с рычагами требуется также регулировка сцепления. Для этого:

• нужно закрутить винты крепежа пневматического усилителя привода;
• визуально оценить и проверить руками герметичность привода сцепления: если есть необходимость, то следует избавиться от утечки при помощи силиконового клея;
• следует прокачать гидросистему привода;
• также следует проверить работу оттяжных пружинных элементов педали и рычага вилки сцепления — если есть необходимость, то следует избавиться от неисправностей;

  Специалисты СТО Андрей и Василий отдыхают после трудоемкого процесса регулирования рычагов корзины сцепления

• может понадобиться регулировка привода: здесь нужно будет проверить и отрегулировать свободный ход педали, а также муфты;
• на всякий случай лучше смазать маслом подшипник муфты механизма, а также вилки;
• не забудьте проверить уровень вещества в бачке привода сцепления — если есть необходимость, то долейте немного жидкости;
• при необходимости слейте конденсат из пневмогидроусилителя.

Установка свободного хода педали

Сперва нужно проверить расстояние свободного хода. Это делается простым методом оттягивания вилки от толкателя. Нормальная величина зазора ровняется 4-5 миллиметрам, и если это расстояние отличается, значит здесь также необходима регулировка.

Весь процесс выглядит примерно таким образом:

• Сначала демонтируется пружина, удерживающая вилку сцепления в первоначальном положении.
• Затем раскручивается контргайка на самом толкателе.
• Теперь нужно зафиксировать толкатель ключом, и удерживая его, отрегулировать упорную гайку, пока зазор не станет таким, как нужно. Для этого достаточно покрутить деталь в разные стороны.
• После достижения оптимального положения, нужно закрепить упорную гайку контргайкой и проверить образовавшийся зазор.
• Если он принял нужный размер, значит можно устанавливать пружину на место.

На этом можно считать процесс регулировки завершенным, однако теперь нужно в обязательном порядке протестировать свою работу. Для этого нужно завести мотор, включить передачу и не спеша отпустить рычаг. Если регулировка педали сцепления была грамотной – машина тронется с места примерно на середине хода педали. Если же вы почувствовали что это значение все еще повышено или понижено, следовательно нужно еще раз всё проверить, тем более что теперь вы в курсе, как отрегулировать сцепление и во второй раз проблем возникнуть не должно.

Рекомендуем: Гнутся ли клапана на двигателе Рено Логан?

Замена троса сцепления на ВАЗ 2109

Установка новой детали выполняется просто. Здесь присутствует только примитивная механика, основанная на передаче энергии через трос.

Причины для замены

Основанием для ремонта может стать пробуксовка сцепления, затруднение переключения передач. Часто бывает, что от резкой нагрузки или рывка трос рвется – это и становится основным источником проблем.

Снимая жабо

Сложная процедура подразумевает множество ненужных действий, но если есть вопрос – будет ответ.

1. Загнать машину на смотровую яму.
2. Открутить трос от педали и демонтировать его.
3. Далее следует снять жабо и стеклоочиститель, открыть капот.
4. Затем следует найти место крепления троса к машине. Открутить его.
5. Вынуть старую магистраль и установить на ее место новую.

Без снятия жабо

Заменить трос дома можно так.

• Вынуть регулировочную часть из крепления на корпусе КПП.
• Открутить поводок троса и отсоединить его от вилки сцепления.

Конец тросика отсоединяется от педали, путем извлечения шплинта.

Далее вся магистраль вытягивается из машины.

Установка новой линии выполняется в обратной последовательности.

Как регулировать сцепление на Ваз 2108, 2109, 2199

1). Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в пределах 18-20 сантиметров.

2). Далее нажимаем на педаль рукой до самого упора и замеряем расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

3). Из полученного первого результата 18-20 см вычитаем результат второго замера 6-7 см. В итоге мы получим 13-14 см. Для автомобилей марок Ваз 2108 и Ваз 2109 это значение считается нормальным.

4). В случае, если это значение отличается в ту или иную сторону, то нужно будет повторно отрегулировать сцепление. То есть, либо подтягиваем, либо же ослабляем.

5). Одним ключом удерживаем регулирующую гайку, а вторым немного ослабляем контргайку.

6). Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7). Производим замеры и в случаи удовлетворительного результата, контргайку затягиваем и на этом работу можно считать завершенной. Но а если нет, то нужно будет еще раз проделать данную операцию.

Видео

Как регулировать сцепление на Лада Калине?

1). Открываем капот и снимаем воздушный фильтр.  Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отсоединяем ДМРВ. Далее откручиваем хомут и снимаем корпус воздухофильтра.

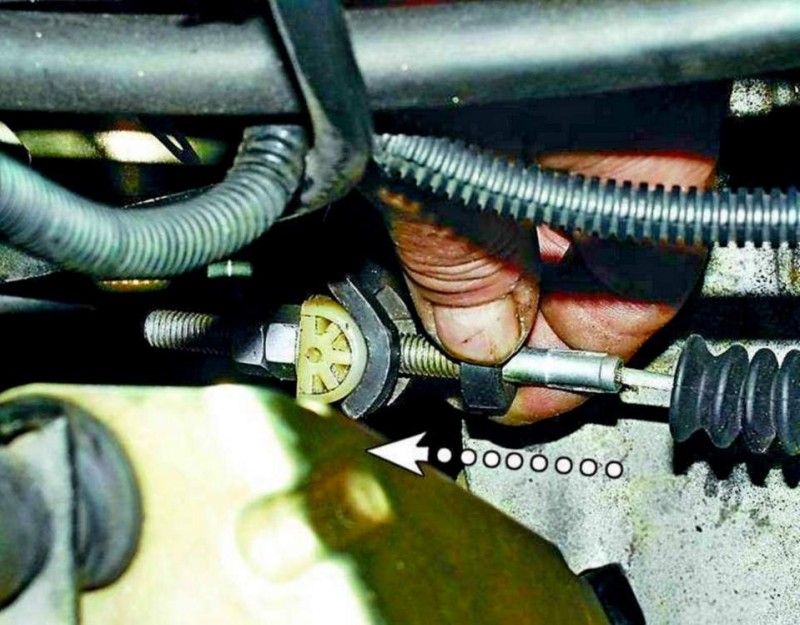

2). Вытаскиваем трос за наконечник с резьбой на максимально возможное расстояние. В данном случае нужно будет преодолеть и сопротивление, которое оказывает пружина прикрепленная в ПС.

3). Удерживая трос в таком положении, при помощи штангенциркуля замеряем расстояние между пластиковым поводком и рычагом вилки. Оно должно составлять 2,7 см.

4). В случае, если расстояние не соответствует, то при помощи рожкового ключа, либо подтягиваем, либо ослабляем гайку натяжения.

5). Далее педаль сцепления выживаем еще раз и вновь делаем замеры. В случае, если с первого раза достичь нужного результата не удалось, то можно повторить еще раз.

6).  После того, как расстояние будет отрегулировано, воздушный фильтр устанавливаем на место.

Видео

Как регулировать сцепление на Ваз 2107

Чтобы отрегулировать сцепление Ваз 2107 необходимо заехать на яму или эстакаду. Но, если такой возможности нет, то автомобиль при помощи домкрата устанавливаем на опоры, с соблюдением всех мер безопасности.

1). Свободный ход необходимо отрегулировать таким образом, чтобы расстояние от верхнего положения педали до упора равнялся 0,4 – 2 миллиметрам. В противном случае нужно будет произвести настройку. При помощи ключа «на 10» гайку стопорящую ограничитель немного откручиваем и путем ее вращения выставляем нужный зазор.

2).  Если система двигателя Ваз 2107 предусматривает инжекторный впрыск горючего, то нужно будет снять защитный щиток.

3). Перед нанесением на резьбу толкателя смазывающей смеси вычищаем его от грязи.

4). Проводим проверку хода толкателя, так как от него зависит ход выжимного подшипника. Отжимаем вилку назад до самого упора, ход толкателя должен составлять четыре-пять миллиметров. Так как нужно существенное усилие, то пружинку лучше отсоединить от рычага.

5). Ход толкателя регулируем при помощи ключа «на 17». Необходимо также сдерживать от проворачивания регулирующую гайку толкателя, ну а при помощи ключа «на 13» ослабляем контргайку.

6). Фиксируя толкатель при помощи ключа «на 8», ключом «на 17» выставляем необходимые 4-5 миллиметров.

7). Фиксируем контргайку.

8). Проверяем ход педали, который должен составлять примерно 30 миллиметров от его верхнего положения до момента отключения. Если потребуется, то можно выполнить операцию повторно.

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

Поменяли мне сегодня сцепление. Причины замены было две: туго включаются скорости, особенно было заметно летом в жару; и тугая корзина. Стояло сцепление крафт, оказалось в нормальном состоянии. Поставили сакс. В итоге педалька стал мягкая, но передачи так же туго включаются. Проверили гидравлику — все вроде в норме, ход сравнили с другой машиной, одинаково. Люфт коленвала отсутствует. Маховик в норм состоянии, выработка примерно полмиллиметра. Сейчас задрали педаль выше, включается лучше, но ездить так не удобно.

Когда менять и как проверить сцепление — возможно срок службы подошел к концу

Доброго времени суток, уважаемые автолюбители! Каждого из нас всегда беспокоит вопрос о том, сколько прослужит та или иная деталь или система автомобиля. Это естественно. Особенно с учетом качества некоторых изделий, «мастерства» работников и т.д.

В полной мере этот вопрос касается и сцепления авто. Очень часто на форумах автомобилистов звучит непраздный вопрос о том, когда менять сцепление, и как узнать, что время для его замены уже подошло. Вот и попробуем вместе разобраться, какой на самом деле срок службы сцепления, и есть ли он вообще.

Существует ли определенный ресурс сцепления

Как заменить сцепление в ВАЗ-2110

Расстроитесь вы или нет, когда узнаете о том, что производитель не указывает конкретные цифры по сроку службы сцепления. Если, например, в тормозной системе, четко указано, что толщина тормозного диска должна быть такой-то, то почему же это неприменимо к сцеплению.

Дело в том, что износ сцепления зависит от многих причин, и в первую очередь, конечно же, от того, как водитель производит переключение передач, и в каком режиме эксплуатирует сцепление.

И, хотя толщина диска сцепления не может быть измерена, так же, как толщина тормозного диска штангенциркулем, способы измерения существуют. Их два.

• первый способ измерения толщины диска сцепления — специальным измерительным калибром. Этот способ не требует демонтажа сцепления, производится на подъёмнике. Но, вы вряд ли будете им пользоваться.
• второй способ более простой в исполнении, и позволяет определить износ диска сцепления для того, чтобы произвести его замену. Замена ведомого диска – это процедура предусмотренная производителем, т.к. ведомый диск — деталь расходная. Проверка производится следующим образом: при запущенном двигателе нужно включить высшую передачу, прогазовать и, если автомобиль не заглох, то это означает то, что ведомый диск изношен и требует замены. Нужно помнить, что подобная проверка толщины диска сцепления не является технологически правильной, но она эффективна, и позволяет предельно точно определить состояние диска.

Как уже говорилось, ресурс любого сцепления определяется условиями его эксплуатации. Не вдаваясь в технические подробности взаимодействия деталей сцепления, вы должны понимать, что в основном ресурс сцепления и скорость износа дисков, зависит только от водителя.

Сцепление одного и того же качества и производителя, одному водителю может прослужить 5000 км., а другому все 100 тыс. Участие в драг — гонках, частое пробуксовывание, резкое трогание с места на больших оборотах, попадание посторонних жидкостей и предметов, неквалифицированная установка и регулировка сцепления – всё это сокращает ресурс работы сцепления.

Как проверить сцепление?

Проверка сцепления производится уже отработанными и надёжными народными способами, и только ими. Естественно, помимо разборки сцепления. Речь идет о том, как вы самостоятельно можете проверить сцепление своего авто, и после этого принять решение, нужна ли вам более глубокая диагностика с демонтажом механизма сцепления.

Итак, приступим к проверке сцепления по основным пунктам.

Проскальзывание сцепления. Т.е. вновь речь идет об износе ведомого диска, когда он в полном объёме не прижимается к маховику, что означает – полное сцепление отсутствует.

• автомобиль ставим на ручной тормоз и запускаем двигатель;
• включить повышенную передачу: 3-ю или 4-ю;
• медленно выжимаем сцепление и «даём» газ;
• при отрегулированном ручном тормозе двигатель авто должен заглохнуть. Если этого не произошло, то пора думать о замене диска сцепления.

«Ведёт» сцепление, т.е. оно полностью не выключается. Эта неисправность сопровождается трудным переключением передач, либо посторонними шумами и звуками при переключении передач. И коробка переключения передач здесь вряд ли виновата. Проверяем сцепление.

• двигатель работает на холостых оборотах;
• выжимаем педаль сцепления полностью и включаем первую либо заднюю передачу;
• если передача включается с нехарактерным усилием, и при этом вы слышите посторонние звуки, то ведомый диск полностью не отходит от маховика, т.е. сцепление «ведет»;
• нужно прокачать гидравлику и отрегулировать свободный ход педали сцепления;
• провести проверку ещё раз, если ничего не изменилось, то пора ехать в автосервис для более глубокой диагностики сцепления.

Такими нехитрыми методами вы можете самостоятельно провести проверку сцепления ещё до того, как оно откажет в самый неподходящий момент. Своевременная диагностика, а ещё лучше – правильная эксплуатация, позволит увеличить ресурс сцепления, или вовремя принять меры к устранению неисправностей.

Удачи вам на дорогах.

Процедура регулировки сцепления

Регулировка должна проводиться без воздуха в системе

Если он попал внутрь гидропривода после замены узла или другой неосторожности, его следует удалить путём продувания. Суть метода настройки муфты — установить зазоры между поршнем рабочего цилиндра и штоком, а также выставить необходимые расстояния между фрикционным кольцом диска и выжимным подшипником.

Механическое сцепление регулируется специальной гайкой в рулевой колонке, рядом с концом приводного троса. Вращая её влево или вправо ключом, можно менять свободный ход педали. После окончания работ с регулировочной гайкой педаль 3 раза выжимается до упора, затем снова производится замер. Если результат неудовлетворительный, настройка повторяется. В случае положительного результата на кронштейне затягивается контргайка, не дающая регулировочному механизму расслабиться.

Среднее нормальное значение люфта — 160 мм, но у некоторых моделей нормы могут быть иными. Например, у педалей сцепления ВАЗ 2108, 2109 и 2199 данная величинаравна 180–200 мм, а у Лады Приоры — 123 мм.

Показатель рассчитывается по формуле X‐Y:

• для начала с помощью линейки измеряется величина X от полностью отжатой педали муфты до пола;
• потом аналогично замеряется Y на педали, выжатой рукой до упора вниз;
• полученное значение вычитывают из первого.

Чтобы отрегулировать гидравлическое устройство, нужно замерить расстояние от штока толкателя до вилки. Допустимое отклонение — 5 мм. Если отклонение больше, проводится корректировка. Для этого нужно отсоединить от кронштейна рабочего цилиндра пружину, обеспечив доступ к регулировочному механизму.

Поворот регулировочной гайки оказывает воздействие на ход вилки. Нужно поворачивать, пока не установится необходимое значение.

Для настройки ведущего диска надо снять крышки люков картеров и маховика. Затем отвернуть регулировочные винты на один оборот и законтрить. Это даст гарантированные зазоры между ведомыми дисками и поверхностью маховика при выключении сцепления. Механизмы проверяются на отсутствие «ведения» при нажатой до упора педали муфты, на работающем моторе.

На завершающем этапе нужно обязательно проверить работу механизма. Двигатель заводится, включается первая передача, муфта аккуратно отпускается. Если регулировка проведена правильно, автомобиль плавно тронется с места на середине хода педали. Если машина трогается раньше или позже, лучше заново всё повторить.

Ремонт или замена механизма сцепления обойдётся куда дороже, чем регулировка. Поэтому проводить регулировку нужно периодически, при первых симптомах поломки. При этом нужно не забывать о своевременной заправке авто технической жидкостью.

Устройство троса сцепления

По мнению экспертов в машиностроении, одной из важных составляющих в автомобиле с механической коробкой считается трос сцепления. Он находится в специальной оболочке, которая защищает его от механического воздействия, и связывает вилку с педалью. К примеру, вы нажали на педаль, трос передал усилие рычажной передаче, которая помогла вилке изменить положение и также поспособствовала отключению сцепления.

Иностранные производители в редких случаях оборудуют транспортные средства подобным механизмом. Они предпочитают применять гидравлику, которая в работе менее проблематична. Для отечественных же автомобильных предприятий использование данного устройства – обычная практика. Хотя такая система и обладает рядом минусов, которые известны всем водителям российских машин.

В процессе работы трос сцепления требует периодической регулировки, потому что привод изнашивается при эксплуатации. Например, происходит обрыв либо появляется ржавчина. В связи с этим автовладелец машины с МКПП должен знать, как быть, если возникнет описанная выше ситуация.

Далее вы узнаете, как самостоятельно провести регулировку троса. Перед этим рассмотрим, что собой представляет данный механизм. Одним концом трос крепится винтами к педали. Вторым – к расположенной в щите специальной втулке. При этом он прикручен к педали основательно, а вот к втулке не так сильно, чтобы устройство без проблем совершало вращения на оси.

Как заменить

Замена сцепления выполняется в несколько этапов:

Как снять

Для того чтобы демонтировать механизм сцепного устройства, необходимо выполнить следующие действия:

1. Установить транспортное средство на специальную платформу или смотровую яму.
2. Демонтировать аккумуляторную батарею.
3. Снять воздушный фильтрующий элемент.
4. Убрать брызговики мотора, которые находятся в нижней и боковой части отсека силового агрегата.
5. Демонтировать поперечину переднего подвесного механизма.
6. Убрать привод передних ведущих колес.
7. Слить масляную жидкость.
8. Отсоединить датчик скорости при помощи отвертки.
9. Снять выключатель заднего хода.
10. Убрать держатель моторного жгута.
11. Открутить крепежные болты и снять картер стартера.
12. Отсоединить от кронштейна коробки передач опоры двигателя.
13. Сдвинуть сцепление назад.
14. Демонтировать первичный вал механизма.
15. Открутить крепежные болты с кожуха сцепного механизма. Болты отворачивают по очереди, в 2-3 приема.
16. Демонтировать нажимной диск вместе с кожухом.

Сборка

Этапы сборки механизма сцепления:

1. Собрать ведомый диск. Для этого необходимо прикрепить к пластичному пружинному устройству фрикционные накладки.
2. Собрать нажимной диск. Нужно смазать ролики специальной жидкостью, заложить их в отверстие оттяжных рукояток, вставить рычаг в паз, который находится на диске нажимного типа, установить палец. Присоединить к рычагам опорные вилки и зашплинтовать.
3. Собрать нажимной диск с кожухом. Это необходимо делать под прессом, который сможет сжать пружины и вкрутить болты в опорные вилки. Под пресс кладут диск ведомого типа, сверху — нажимной диск. На специальные выступы устанавливают теплоизолирующие шайбы и сами пружинные механизмы. Прижимают кожух при помощи пресса и закручивают крепежные болты.
4. Установка дисков в картер сцепного механизма.

Порядок действий во время установки сцепления:

1. Установить диск ведомого типа так, чтобы удлиненный конец ступицы был направлен в сторону маховика.
2. Установить ведущий дисковый элемент со штоками.
3. Установить второй ведомый диск, у которого удлиненный конец ступицы будет направлен в сторону коробки передач.
4. Установить нажимной диск.
5. Присоединить к конструкции разрезанные регулировочные кольца.
6. Установить упорные планки, закрепить их при помощи кожуха.
7. Установить механизм сцепления на маховик, проверить зазор между упорными кольцами и шайбами, включив механизм сцепления.

Как поставить диски

Многих водителей интересует, как устанавливается диск сцепления на МАЗе.

Для того чтобы поставить диски сцепления, необходимо:

1. Отсоединить карданный вал.
2. Демонтировать с колес тормозной барабан и колодки.
3. При помощи гаечного ключа открутить крепежные элементы с полуосей и вытянуть их.
4. Открутить винты, регулирующие положение фланца карданного вала и редуктора.
5. Отключить контакты проводов датчика, который отвечает за включение фар заднего хода.
6. При помощи гаечного ключа на 12 открутить крепежные винты с защитного кожуха механизма сцепления.
7. Демонтировать кожух.
8. При помощи небольшого лома отодвинуть корпус коробки передач от силового агрегата.
9. Убрать корзину с маховика.
10. Зафиксировать маховик.
11. Снять поврежденные дисковые элементы и заменить их на новые. Ведомый диск сцепления должен быть направлен в сторону КПП, а нажимной ставится так, чтобы ступица была направлена в сторону мотора.
12. Собрать сцепной механизм, выполнив все действия в обратном порядке.

Устройство механизма сцепления

Большая часть современных автомобилей имеет фрикционное однодисковое сцепление, состоящее из привода и самого механизма. Привод размещен на неподвижных элементах кузова и рамы. Для кратковременного отсоединения коленвала двигателя от вала коробки передач механизм «выключается» путем нажатия до упора на соответствующую педаль. При этом происходит перенаправление штоком усилия от поршня главного цилиндра к рабочему, который в свою очередь передает усилие к механизму через вилку выключения и нажимной подшипник. Когда давление уменьшается, срабатывают возвратные пружины, перемещая все элементы на исходные места.

Существует несколько типов приводов. Перечислим наиболее часто встречаемые:

• Гидравлический. Усилие всем механизмам передается рабочей жидкостью под высоким давлением по трубкам системы.
• Механический. Усилие от нажатой педали передается через трос на выжимную вилку.
• Электрический. Трос, как и в механическом типе, воздействует на выжимную вилку, однако приводится в действие встроенным электродвигателем.
• Пневматический. Конструктивно состоит из пневматического усилителя, воздействующего на поршневые клапаны. Обычно данным типом привода комплектуются грузовые автомобили для уменьшения усилия при нажатии на педаль.

Сцепленный механизм в картере включает в себя ведомый диск, размещенный на шлицах вала КПП, и нажимной диск, находящийся на кожухе маховика. Ведомый имеет шарнирное соединение с конструкцией, на шаровых опорах также размещены отдельные отжимные рычаги.

Когда сцепление выключено, ведомый диск располагается неподвижно между нажимным диском и коленвалом двигателя. Крутящий момент коленчатого вала передается на вал КПП сцепленной конструкцией. При полностью нажатой педали давление передается на вилку, которая передвигает муфту. В свою очередь муфта отводит нажимной диск посредством рычагов.

Механизм может быть однодисковым и двухдисковым, а также сухим и влажным (то есть, с присутствием смазки). Трансмиссии с автоматической коробкой передач, как правило, имеют многодисковую «влажную» конструкцию. Поскольку педаль сцепления в АКПП отсутствует, в передаче усилия участвует сервопривод или актуатор. Вся эта система управляется гидравлическим распределителем и соответствующим блоком управления. В механической коробке передач попеременно функционируют 2 вида механизмов с актуаторами, отличающимися принципом действия:

• Электрический актуатор (шаговый двигатель). Блок управления непрерывно собирает информацию об оборотах мотора. При некотором значении сервоприводу дается управляющий сигнал, и оба вала (коленчатый и первичный) отсоединяются передаточным механизмом.
• Гидравлический актуатор (гидроцилиндр). Усилие в приводе передается масляным насосом либо в распределитель, либо (при определенных показателях) на сервопривод. Переключение передачи снижает давление насоса.
