Как на ланосе 1,5 и шансе 1,5 самостоятельно заменить ремень грм: важнейшие моменты

Что такое ремень ГРМ и его предназначение

Ремнем газораспределительного механизма называется эластичное зубчатое кольцо, которое имеет определенный диаметр (в зависимости от марки авто и типа двигателя), и служит для соединения коленчатого вала с распределительным валом (или валами, как в случае с Ланос 1,6). Изготавливается этот элемент из резины и стекловолоконных нитей (корд), качество которых влияет на прочность и продолжительность эксплуатационного ресурса. Резиновое покрытие имеет толщину 5 мм. Важную роль играют в конструкции ремня ГРМ нейлоновые зубья, за счет которых не только приводится в действие зубчатая шестерня распредвала, но и обеспечивается синхронизация между коленчатым валом и распредвалом. Такая позволяет гарантировать высокий эксплуатационный ресурс изделия.

Альтернативой ремню является цепной привод, который получил меньшую популярность за счет свойственных недостатков. Ременная конструкция используется на большинстве транспортных средств, в том числе и на автомобилях Ланос, Шанс и Сенс

Важно отметить, что такой тип передаточного устройства используется не только на Ланосах с двигателем 1,5, но и с моторами объемом 1,6 литра

С течением времени ременной привод изнашивается, и может произойти его обрыв, что чревато серьезными последствиями для двигателя

Ресурс зависит от множества факторов, но важно знать, что для каждой марки и модели автомобиля указывается соответствующий эксплуатационный ресурс изделия. Если на автомобилях Ланос этот ресурс составляет до 60 тысяч км пробега (хотя оригинальные устройства служат намного дольше), то на моделях других авто это значением может достигать 90 тысяч и более

Эта информация указывается в технической документации к ТС.

Важно знать

Чтобы процесс замены привода прошел успешно, следите за полным совмещением всех меток. В противном случае установку придется повторять. А если пренебречь повторной установкой при несовпадении меток, то может получиться так, что ремень будет натянут слишком сильно, а это уже может стать причиной его обрыва.

Если у вашего авто нет кондиционера, то процедура замены привода будет намного проще, так как не придется демонтировать ремень кондиционера. При наличии кондиционера снимать его ремень можно только ослабив ролик. Кто-то может сказать, что ослаблять ролик не обязательно, можно поддеть ремень отверткой. Но так его можно повредить, а даже едва заметное повреждение обязательно приведет к его раннему износу.

Покупая новый расходник, внимательно осмотрите его. Бывает так, что и на новом расходнике уже присутствуют трещины. Поэтому согните ремень и осмотрите основания его зубьев. Вполне возможно, что расходник был изготовлен давно, и использовать его уже нельзя.

Как видим, ничего сложного здесь нет, и с процедурой замены ремня ГРМ вполне сможет справиться даже неопытный автолюбитель.

Замена приводных ремней на Chevrolet Lacetti инструкция с фото

Замена ремней Шевроле Лачетти требуется по мере износа или видимых повреждений. Приводной ремень одновременно вращает шкивы генератора, гидроусилителя руля и шкив компрессора кондиционера. На Chevrolet Lacetti используется шестиклиновой приводной ремень длиной 1875 мм. На оригинальном ремне имеется маркировка с номером GM 96183108 Belt 6PK 1875. Ремень имеет автоматическое натяжное устройство с роликом и индикатором износа ремня. В случае максимально возможного вытягивания ремня индикаторные стрелки на корпусе натяжителя показывают, когда пора менять приводной ремень.

Выставляем метки ГРМ на Шевроле Ланос: фото и видео

Многие автомобилисты сталкивались с понятием – метки газораспределительного механизма. Только вот, не все понимают, зачем они нужны и на какие процессы влияют. Ответ кроется в самом названии.

Зачем нужны метки газораспределительного механизма?

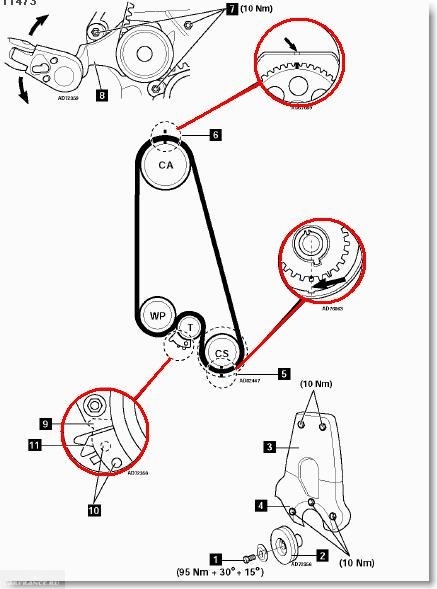

Схема расположения меток ГРМ.

Метки газораспределительного механизма – это отметки, по которым проводится регулировка ГРМ, а также замена приводного ремня. Этот элемент достаточно важный, поскольку он непосредственно влияет на работу силового агрегата.

А что если выставить не правильно?

Что же будет, если при замене ремня неправильно выставить метки или вообще их не выставлять? В таком случае, можно сбить механизм газораспределения, который повлечет за собой много проблем. А именно:

• Поскольку газораспределение было сбито, то впрыск и выпуск отработанных газов будет проводиться неверно. Впоследствии, двигатель может начать троить, глохнуть, не запускаться или повысится расход. В свою очередь, это может повлечь последствия, такие как – повышенный износ, прогорание клапанного механизма и поршневой группы, прочие.
• Все помнят, что бывает при обрыве ремня ГРМ – гнет клапана. Это происходит потому, что нарушается процесс газораспределения и поршни ударяют о клапаны, которые впоследствии деформирует. Точно такой же принцип работает и в данном случае. Сбитый механизм ГРМ приведет к бою поршневой группы о клапаны, чем попросту деформирует их.
• Сдвиг метки ГРМ при замене ремня или регулировки приведет к тому, что топливо будет впрыскиваться слишком рано или слишком поздно. Последствием этого может стать заливание свечей зажигания или подсос отработанных газов в камеру сгорания.

Кроме наведенных последствий, могут возникать и другие, которые также могут привести детали силового агрегата к повышенному износу или другим проблемам.

Как выставить метки на Шевроле Ланос

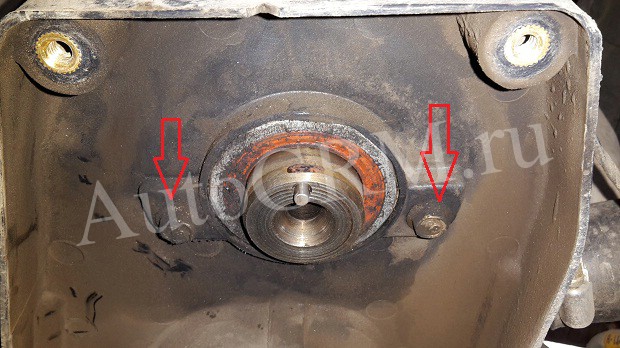

Метка распредвала.на Шевроле Ланос

Выставляются метки газораспределительного механизма достаточно просто. Рассмотрим последовательность действий:

1. Для начала необходимо демонтировать защитную крышку ГРМ. Чтобы это сделать стоит открутить крепежные болты. Конечно, проще всего, это делается на снятом двигателе, но если нужно заменить только ремень и ролик, то нецелесообразно демонтировать весь силовой агрегат. Двигатель снятый с автомобиля.
2. При помощи головки на 17, крутим болт шкива коленчатого вала до тех пор, пока метка шкива распределительного вала не станет напротив метки на крышке газораспределительного механизма. В этом случае, значит, что первый поршень достиг ВТМ.

   Вороток и шкив коленчатого вала, который нужно крутить по часовой стрелке.

3. Метка на шкиве привода вспомогательных узлов, также должна совпадать с меткой на блоке цилиндров. Шкив распредвала фиксируется от проворачивания, и выполняются последующие операции. Совпадение меток ГРМ на шкиве привода дополнительных агрегатов. Совпадение меток ГРМ на шкиве распредвала и крышке ГРМ.

Вот так, легко и просто выставляются метки ГРМ.

Выводы

Выставить метки ГРМ достаточно просто. Необходимо только следовать инструкциям. Если обнаружилось, что газораспределительный механизм сбит, необходимо обратиться в автосервис, для проведения диагностики и ремонта.

Замена ремня грм авто – какие сроки?

Несмотря на то, что ремни грм изготовляют на основе очень прочных материалов (например, кевлар), они по прежнему подвержены влиянию различных вредных факторов, которые приводят к их износу. Речь идет, прежде всего идет, о различного рода механических повреждениях не считая его естественного износа при эксплуатации.

Из-за конструкции современных двигателей, разрыв ремня грм приводит к столь большим потерям, что во многих случаях двигатель подлежит замене. Ко всем вопросам, связанные с заменой ремня, следует относиться серьезно. Как уже упоминалось, многие автолюбители руководствуются в первую очередь рекомендациями производителей, которые определяют свои интервалы в зависимости от качества ремня. Некоторые рекомендуют замену каждые 50 тысяч километров, другие, 100 тысяч. В некоторых моделях автомобилей, это значение доходит до отметки 200 тысяч километров! Стоит ли следовать этим рекомендациям? Не всегда.

Замена ремня грм авто – решающие факторы

Как показывает реальность, слепо доверять таким нормам замены не следует. Влияние на срок службы ремня, на самом деле определяется несколькими факторами, которые могут сократить сроки замены.

Качество детали. Автомобильный вторичный рынок буквально завален неоригинальной, а соответственно не качественной продукцией.

Стиль вождения. Этот параметр очень часто недооценивается. Разница между спокойным, плавным вождением и агрессивной ездой существенна. В случае интенсивного драйвинга, генерируемые нагрузки на элементы грм несравнимо больше, чем во время спокойного движения. Все это конечно влияет на состояние грм, сокращает его сроки.

Возраст автомобиля. При наличии транспортного средства с определенным возрастом эксплуатации, рекомендуем сократить упомянутые интервалы между заменами грм до 30 процентов. Лучше посоветоваться по этому вопросу с толковым механиком. Время эксплуатации. Независимо от частоты пробега автомобиля, под влиянием времени и других ключевых факторов, материал из которого выполнен ремень (чаще всего резиновая основа) изменяет свои свойства. Его структура ослабевает, что с часом приводит к повышению риска разрыва. По этой причине производители ремней дают информацию о сроке службы, который зависит от уровня эксплуатации.

Когда менять ремень грм?

Принимая во внимание все перечисленные выше факторы, следует сделать вывод, что замена ремня, часто становится чисто индивидуальным вопросом. Перечислим основные моменты его замены:

Независимо от возраста и состояния автомобиля, регулярно проверяйте его состояние, анализ позволит избежать многих неприятных последствий.

Замена грм

Основная особенность заключается в том, что менять нужно не только сам ремень, но и его натяжные ролики, а в некоторых моделях машин надо будет заменить еще и ведущую шестерню коленвала. В случае несоблюдения совета касательно замены шестерни, это может привести к разрыву нового ремня ГРМ, что крайне отрицательно скажется на работоспособности автомобильного двигателя, и избежать капитального ремонта уже точно не удастся. Какие элементы входят в его состав?

При замене грм мы можем воспользоваться как оригинальными поставляющими, так и заменительными элементами. Если первые обеспечивают нам необходимую механическую прочность и правильное функционирование, то другой вариант, выбирают часто ввиду дешевой ценовой политики. На рынке есть много продуктов, которые манят, прежде всего, очень низкой ценой. В действительности, первоначальные сбережения быстро “вылазят” нам боком, так что лучше выбирать брендовый продукт.

На что еще обратить внимание?

Повреждения привода грм не всегда видны невооруженным глазом. Поэтому, часто наиболее важным предупреждающим признаком является наблюдение за поведением самого автомобиля. Наиболее распространенным сигналом износа, является характерный скрип в районе ролика натяжителя. Тревожный момент, подтекания масла в районе ремня – существенным образом влияет на ослабление структуры прочности ремня, что, конечно, приведет к его разрыву.

Лучшие ремни ГРМ ценового сегмента

Немецкая компания «Bosch» с не меньшим успехом занимается выпуском газораспределительных ремней.

Американская фирма «Dayco» по производству ремней ГРМ для двигателей внутреннего сгорания, как недостаток имеет много контрфактной продукции.

В завершении статьи зазначим, бренд является немаловажным параметром при выборе, тем не менее, не может гарантировать оригинальность изделия на 100%. Мастерству нынешних фальсификаторов можно позавидовать.

Наш Ланос: меняем ремень ГРМ

После преодоления определённой отметки пробега некоторые рабочие узлы и комплектующие в машине подлежат замене. Популярный Lanos, дизайн которого разрабатывался легендарным Джорджетто Джуджаро на платформе Opel Kadett, не исключение. Надежность, практичность и нестареющий дизайн позволили автомобилю оставаться на потребительском рынке довольно долго. Не последнюю роль сыграла и цена, как на сам автомобиль, так и на его обслуживание.

Согласно регламенту завода-изготовителя, ремень ГРМ должен быть заменён на пробеге в 60 000 км или каждые 6 лет с момента эксплуатации. Дополнительными факторами для проведения замены являются:

• присутствие потёков масла на поверхности ремня; износ зубчатой поверхности, наличие трещин, отслоение материала; повреждение однородной структуры ремня; трещины и расслоение резиноматериала; растяжение ремня, что очень опасно, поскольку видимых повреждений нет, но ремень может перескочить на несколько зубьев и сбить фазы газораспределения.

Комплект для замены ремня ГРМ

Отзывы владельцев Ланосов за последних несколько лет сходятся во мнении, что однозначным лидером по производству ремней остаётся бельгийская компания Gates, но можно рассмотреть и альтернативные варианты. Цены приводим на 2018 год в условных долларах по понятным причинам:

Выбор ремня ГРМ важен и он зависит не только от количества цифр на нашем счёту в банке. В первую очередь, анализируем условия эксплуатации и если они достаточно жёсткие (жаркий климат, пыль, высокие нагрузки) лучше переплатить и не думать о ремне следующих 40-50 тысяч км.

Оригинальный ремень GM Daewoo

Цена замены ремня на Ланосе примерно равна стоимости расходников. Поэтому решившись поменять ремень самостоятельно, мы экономим как минимум долларов 30-40. Работа пройдёт быстро и гладко, если следовать определённому алгоритму и собрать все расходники и инструмент.

Необходимые инструменты для работы:

• торцовый ключ на 10, 12, 17, 24; шестигранный ключ 5; плоская отвёртка; герметик.

Порядок выполнения работы:

• В первую очередь снимаем воздушный фильтр, чтобы облегчить доступ к рабочей зоне с последующим снятием правого переднего колеса. Включив пятую передачу, ставим поршень первого цилиндра в положение верхней мёртвой точки такта сжатия. В таком случае исключается вероятность нарушения фаз газораспределения. Снимаем воздушный фильтр

• Теперь будем выкручивать болт крепления шкива коленчатого вала, чтобы его снять. Для фиксирования положения коленчатого вала включаем пятую передачу и нажимаем на тормоз. Если на тормоз нажать некому, ставим простую деревянную распорку, примерно так. Нижняя крышка ГРМ крепится на трёх болтах, которые мы и откручиваем. После этого получаем доступ к наносу ГУРа. Снимаем крышку ГРМ. Ослабляем натяжение ремня с помощью отвёртки, подвинув по часовой стрелке подвижную планку ролика. Двигать планку нужно до момента совмещения определённых отверстий в ней, после чего внутрь вставляем штифт с подходящим диаметром, подойдёт сверло диаметром 4 мм. Снимаем ремень, сообщающий зубчатый шкив коленвала, натяжной ролик и шкив водяного насоса распредвала. Ниже на рисунке выворачивается болт натяжного ролика с дальнейшим извлечением комплектующей. Проверяем совпадение меток коленвала и распредвала. Снимаем ремень и устанавливаем новый в следующем порядке: задняя ветвь ремня заводится за натяжной ролик, затем натягиваем переднюю ветвь на шкивы распредвала и водяного насоса. Теперь предстоит ввернуть хвостовик коленвала и провернуть за болт коленвал на два оборота. Проверив совпадение меток при установленном ремне можно убедиться в правильном монтаже. Если метки не совпали – проворачиваем ещё раз. Кронштейн извлекается из отверстия подвижной планки, провернув коленчатый вал на два оборота (обязательно проверяется совпадение меток коленвала и распредвала).

• Последним этапом станет регулировка натяжения ремня посредством поворота корпуса помпы. Поворот осуществляется по часовой стрелке и обязательно контролируется степень натяжения ремня по соответствующим меткам на натяжном ролике. Обязательно проверить отсутствие течи под помпой. Вторым вариантом натяжения ремня станет натяжение роликом, аналогичное вышеупомянутой процедуре.

Момент затяжки болта шкива коленвала — 95 Н•м, после чего дотягиваем болт на четверть оборота. Сборку проводим в обратном порядке. Удачной всем работы и ровных дорог!

Как правильно проверить ролики на исправность?

В том случае, если двигатель Шевроле Ланос начал глохнуть, хуже заводиться и громче работать во время езды, это указывает на какую-либо неисправность, включая поломку деталей газораспределительного механизма. Проверить в общем состояние обводных и натяжных роликов можно по состоянию ремня газораспределительного механизма. Выше упоминалось, что у данных деталей газораспределительного механизма одинаковый запас прочности и, следовательно, изнашиваются они примерно одновременно (помпа, как уже говорилось ранее в статье, вдвое медленнее, и ее замена проводится при каждой второй процедуре).

Найти ремень ГРМ в Шевроле Ланос просто. Нужно осмотреть подкапотное пространство на предмет конструкции, сбоку которой расположены несколько подшипников, между которыми протянут широкий и плотный ремень. Это и будет газораспределительный механизм. Если ремень выглядит изношенным, на нем есть повреждения или масляные пятна – и его, и ролики нужно менять.

Перед проведением процедуры замены ремня, роликов и помпы ГРМ в Шевроле Ланос, нужно подготовиться. Это касается и изучения техники безопасности.

Первое – двигатель машины должен остыть после поездки (если таковая осуществлялась). Проводить смену деталей газораспределительного механизма при горячем силовом агрегате – верный способ получить серьезные ожоги.

Второе – машина должна быть установлена на идеально ровной поверхности и надежно зафиксирована на месте. Желательно не только вытянуть стояночный тормоз, но и установить фиксаторы под колеса.

Третье – новые запчасти нужно приобретать только в крупных торговых точках у официальных дилеров. Частные продавцы предоставляют товар по меньшей цене, но у них высока вероятность покупки некачественной подделки.

Как установить ролики правильно на места?

Также, перед тем как переходить к пошаговой инструкции по смене старых роликов газораспределительного механизма на новые, нужно коротко описать, как они устанавливаются.

Выше упоминалось, что этих деталей есть два вида – обводные (направляющие) и натяжные. Некоторые автовладельцы считают, что при установке последних, нужно их подтягивать вручную. Это не так, с задачей натяжения ремня самостоятельно «справляется» пружина на натяжителе, а постороннее вмешательство может только привести к дополнительной поломке.

Базовая инструкция по установке роликов на место:

1. Отсоединить защиту двигателя;
2. Снять ремень ГРМ;
3. Открутить подшипники, запомнив или зарисовав их положение;
4. Установить подшипники в соответствии с зарисованной схемой;
5. Установить ремень ГРМ;
6. Установить защиту двигателя.

Это стандартный вариант процедуры, без деталей, которые различаются, в зависимости от модели машины, типа кузова, года выпуска, и ряда других факторов. Подробнее процесс замены роликов газораспределительного механизма на Шевроле Ланос описан далее в статье.

Процедура замены

Многие водители, особенно те, которым ранее не приходилось иметь дело с ременным приводом механизма ГРМ, мало уделяют внимания техническому состоянию деталей этого узла. Это совершенно неправильно, так как нагрузки зубчатый ремень испытывает значительные. Он передаёт вращение от коленвала насосу охлаждающей жидкости, распредвалу

Обрыв ремня, срезание зубьев не позволят запустить мотор, поэтому состоянию деталей привода следует уделять особое внимание

Выполнить замену изношенных деталей механизма ГРМ можно самостоятельно. Специального инструмента, оборудования не потребуется. Работу можно выполнить в гараже над смотровой ямой, эстакаде, подъёмнике. Если руки уверенно держат слесарный инструмент, владелец автомобиля знаком с устройством силового агрегата, можно браться за работу.

Какой ремень приобрести и что потребуется

Сегодня менеджеры торговых сетей предлагают большой ассортимент зубчатых ремней для привода механизма ГРМ. Если спросить совета у ремонтников, то они посоветуют использовать оригинальный ремень GM 96183353, но стоимость его соответствует репутации изделия, его качеству. Можно успешно использовать запасные части от компании Gates, Contitech. При выборе следует тщательно проверить приобретаемую деталь, так как можно купить подделку. Кроме этого, специалисты рекомендуют одновременно с ремнём менять ролик натяжного устройства, насос охлаждающей жидкости.

Из инструмента понадобиться:

1. Гаечные ключи (рожковые, накидные).
2. Набор головок с воротком.
3. Шестигранники.
4. Отвёртки с плоским, крестообразным лезвием.
5. Молоток, плоскогубцы, монтажную лопатку.
6. Автомобильный домкрат.
7. Подставку под кузов автомобиля.
8. Противооткатные башмаки.
9. Ветошь.

Если запланирована замена помпы, тогда придётся запастись антифризом для доливки, ёмкостью для слива охлаждающей жидкости.

Пошаговое описание

Когда автомобиль будет выставлен на месте проведения работ, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные башмаки. Работу начинают в моторном отсеке. В первую очередь отключают клеммы АКБ, чтобы не случилось короткого замыкания в электрических цепях. Далее порядок действий будет таким:

Отворачивают крепёж корпуса воздушного фильтра, снимают его вместе с подводящими патрубками.

Рекомендуем: Замена лампочки в противотуманной фаре своими руками — как выбрать и поменять лампу Снятие воздушного фильтра

• Следующим шагом будет снятие защиты механизма привода ГРМ, для этого необходимо отвернуть 4 винта, после этого кожух вынимают из моторного отсека.
• Далее следует сорвать колёсные болты правого переднего колеса.
• После этого автомобильным домкратом приподнимают переднюю часть кузова, опускают её на подставку, колесо снимают.
• Снимают пластиковую защиту арки переднего колеса, получают доступ к нижней защите ГРМ, снимают её.

Снятие нижней крышки ГРМ

• Проворачивают коленвал до совпадения установочных меток. Удобно работать головкой с длинным воротком.
• Работе будет мешать ремень ГУР, генератора, который следует снять. Для этого ослабляют натяжение генератора, отворачивают крепление шкива ГУР, снимают ремень, затем шкив.
• Доступным способом фиксируют коленвал от проворачивания, снимают с него шкив.

Сняти шкива коленвала

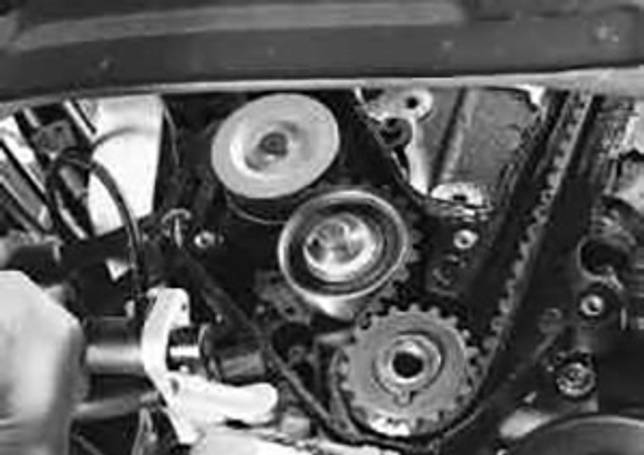

Отпускают крепление ролика натяжного устройства, снимают зубчатый ремень.

Снятие натяжного ролика Установку новых деталей проводят в порядке обратном их снятию. Перед установкой следует проверить совпадение установочных меток, если они не сдвинулись, можно устанавливать новый зубчатый ремень.

Необходимо следить за правильным натяжением ремня в приводе. Для этого на корпусе механизма натяжения имеются метки. Ролик следует поворачивать до тех пор, пока они не совместятся. Когда ремень будет натянут, следует повернуть коленвал на два оборота, проверить совпадение установочных меток. Если они не сдвинулось, можно завершать установку ранее снятых деталей.

Правильное натяжение

Установочные метки

Чтоб получить максимальную эффективность работы силового агрегата, следует правильно настроить работу механизма распределения впуска горючей смеси, отвода отработанных газов. Для этого на двигателе имеются установочные метки, совпадение которых гарантирует нахождение поршня первого цилиндра в мёртвой точке. Метки наносят на шкивах коленвала, распредвала, а также на задней крышке механизма ГРМ, блоке цилиндров. Валы проворачивают до тех пор, пока риска на шкиве распредвала не станет строго напротив углубления защитного кожуха ГРМ. Шкив коленвала также имеет риску, которая совмещается с отливом на блоке цилиндров. При таком их расположении можно получить ожидаемые показатели работы мотора.

Об автомобиле

Автомобиль не балует владельца изобилием крутых наворотов, установлен стандартный набор приборов, рычагов, переключателей. Салон имеет округлые формы, которые повторяют контур кузова. Обивка внутри салона выполнена как из ткани, так из пластика, примерно в равных пропорциях. Такое соотношение не позволяет добиться хорошей изоляции от шума, поэтому работа мотора на больших оборотах слышится в салоне отчётливо. Автомобиль относится к бюджетному классу, поэтому на заводе этому особого внимания не уделяли.

Двигатель Ланос работает на бензине марки АИ-95, в системе питания используется инжектор. Головка блока цилиндров отлита из алюминиевого сплава, в ней работают 8 клапанов, которые приводятся в движение одним распредвалом. В приводе клапанного механизма применяется зубчатый ремень ГРМ.

Ремень ГРМ

Если своевременно, качественно проводить плановые работы технического обслуживания этого автомобиля, он длительное время будет радовать своего хозяина.

Это интересно: Можно ли поменять водительские права до истечения срока

Важные моменты

Как видно из этой статьи, при замене ремня ГРМ на Шевроле Ланос 1.5 есть масса нюансов, которые автовладельцу придётся учесть. В первую очередь это положение натяжных роликов и меток, конечно же. Тем не менее, если действовать последовательно и воспользоваться приведённой выше схемой, замена ремня ГРМ окажется под силу даже начинающему водителю.

Сегодня к нам приехал представитель Запорожского автозавода с громким именем Chevrolet Lanos, замена ремня ГРМ на 120 000 километрах пробега и небольшое ТО перед дальней дорогой. Помпу меняем обязательно.

Для замены ремня ГРМ нам понадобится помимо стандартного инструмента, головок, накидных ключей и шестигранников еще и специальный ключ для помпы, поскольку на данном двигателе ремень ГРМ натягивается именно ею. Его можно либо заранее заказать в интернете, либо изготовить самому из полутора миллиметрового металла, будет не очень удобно, но на раз его хватит.

Итак, для замены приобретено, ремень ГРМ и натяжной ролик, помпа, две шаурмы и кофе.

Собственно сам пациент перед заменой выглядел так.

Сливаем антифриз. Снимаем воздушный фильтр вмести с корпусом и всеми патрубками. Для этого откручиваем три болта на 10 крепящих корпус и расслабляем несколько хомутов.

Пока не сняли ремни навесных агрегатов, ослабляем, но не выкручиваем три болта крепящих шкив насоса гидроусилителя.

Ослабляем натяжку ремня генератора, открутив гайку на тринадцать, после чего отводим генератор ближе к двигателю.

Внизу ослабляем контрящею гайку натяжного ролика и проворачивая натяжной болт добиваемся ослабления ремня кондиционера. Снимаем оба ремня.

При помощи помощника откручиваем болт шкива коленвала. Последовательность действий следующая: помощник в машине включает пятую скорость и жмет на тормоза, вы легким движением руки через трубу откручиваете болт снаружи.

Выкручиваем четыре болта защитной крышки ГРМ. Крышку вы не снимете, пока не открутите насос ГУР.

Откручиваем два болта крепящих насос ГУР, предварительно сняв шкив.

Откручиваем три болта нижней защитной крышки ГРМ.

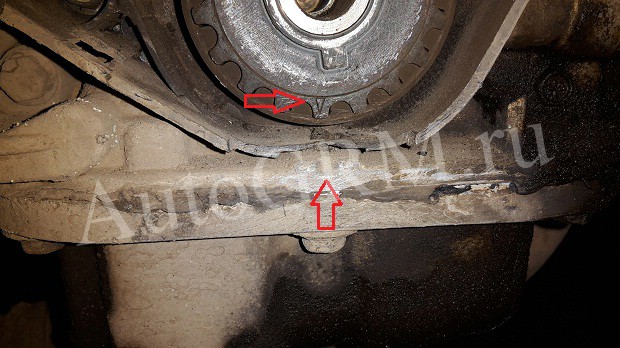

Выставляем верхнею мертвую точку. Проворачиваем коленвал по часовой стрелки до совпадения меток на распредвале.

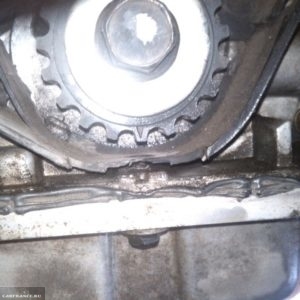

А так же коленвале.

Далее, откручиваем болт натяжного ролика ГРМ и снимаем ремень вмести с ним. Застопорив звездочку распредвала, откручиваем болт и демонтируем ее. Под ней скрываются два маленьких болтика на десять, их выворачиваем.

Сняв защитную крышку, видим чудо, оказывается, течет корпус термостата.

Раз вскрывать заменим и сам термостат. Откручиваем два болта и снимаем корпус термостата.

Откручиваем три болта шестигранником на пять и снимаем помпу, запоминаем как она стояла.

Ставим новую помпу и термостат, слегка смазав герметикам.

А вот собственно и новая помпа вмести со специальным ключом на 41.

Корпус термостата закручиваем намертво, а вот помпу просто притягиваем, так что бы можно было ее прокрутить.
Ставим на место защитный пластик, звездочку распредвала, натяжной ролик.

Проверяем все метки. Устанавливаем новый ремень ГРМ. Сначала надеваем его на звездочку коленвала потом на звездочку распредвала, с натяжкой, потом помпа и натяжной ролик. Если ремень ГРМ не натягивается на натяжной ролик, проверните помпу против часовой стрелки

Оброщаем внимание на направление вращения ремня.

После чего приступаем к натяжке.

Фото с другой машины, так что не обращайте внимание на цвет натяжного ролика.

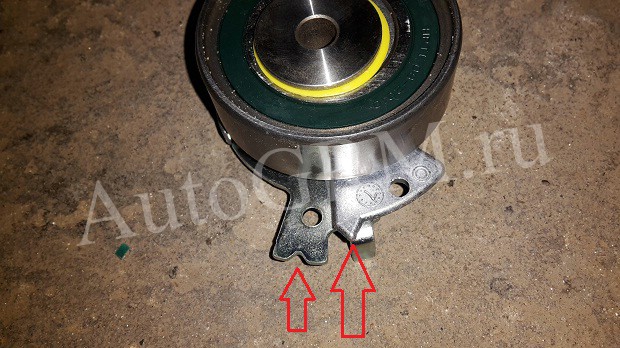

Проворачиваем помпу до тех пор, пока метки на ролике не совпадут. Показано на снятом ролике.

Затягиваем помпу. Прокручиваем коленвал два оборота и проверяем еще раз метки и натяжку. Если все в норме устанавливаем все снятые детали в порядке обратном снятию. Заливаем антифриз. Ну а если что то не так придется повторить процедуру натяжки еще раз.

Ну, вот и все, вся процедура с перекусом заняла два часа.
