Как отрегулировать свободный ход педали сцепления?

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

Как узнать, что электросхема ВАЗ 2109 неисправна? Читайте об этом в подробном и информативном материале нашего автора.

«Лада Калина»

Регулировка происходит следующим образом:

1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
2. Отсоедините ДМРВ и открутите хомут.
3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
6. Сделайте повторные замеры путём зажимания соответствующей педали.
7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом:

• затяните ручник и снимите аккумуляторную батарею, чтобы обеспечивать максимальную безопасность;
• найдите трос сцепления в подкапотном пространстве;
• ослабьте гайки фиксации наконечника троса, используя два гаечных ключа;
• добейтесь расстояния в 125 — 135 мм путём ослабевания или подкручивания гаек;
• займите водительское кресло и выжмите педаль сцепления до упора как минимум трижды;
• произведите повторные замеры и откорректируйте сцепление снова при необходимости.

Регулировка сцепления своими руками на ВАЗ 2107

Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.

• стандартные рожковые ключи;
• отвертка или плоскогубцы;
• линейка;
• клещи.

Принципиально, процесс калибровки выглядит таким образом.

1. Автомобиль загоняется на смотровую яму или подъемник.
2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.

Инструмент и материалы

Для выполнения операции потребуется:

• набор гаечных ключей;
• гидравлическая жидкость;
• плоская отвертка;
• тара для слива отработки;
• ветошь;
• линейка или рулетка.

Подготовительные работы

Перед началом процедуры следует.

1. Загнать машину на ровную поверхность, смотровую яму или подъемник.
2. Поставить авто на ручной тормоз.
3. Очистить крышку РБ и все магистрали от грязи, внешних окислений и битумных пятен.
4. Подготовить все инструменты для удобного доступа к ним.

Вызвать помощника.

Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.Конструкция демонтируется таким образом.

Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.

• Обратный монтаж выполняется в зеркальном порядке.
• В остальном последовательность действий не отличается от стандартной процедуры.

Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

1. Машина поднимается на домкрате или загоняется на смотровую яму.
2. Устанавливается номинальное положение свободного хода педали сцепления.
3. Регулировка люфта выжимного подшипника.
4. Обратная фиксация конструкции.
5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).

• Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
• Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.

• Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
• При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:

Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

• Необходимо спуститься под машину.
• Снять защитные кожухи (актуально для инжектора).

Найти сам цилиндр (расположен на корзине блока).

Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.

• Приложить линейку вдоль хода штока поршня.
• Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
• Отпустить деталь и замерить ее перемещение.
• В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

• Ключом №13 и 17 ослабляется контрогайка штока (а,б).
• Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
• Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.

Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:

Что делать, если начались проблемы со сцеплением

В ходе эксплуатации авто важно прислушиваться к работе его узлов и механизмов. Выявление проблем и неисправностей на ранней стадии поможет избежать более серьезных поломок с дорогостоящим ремонтом.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей

Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Ремонт сцепления может предполагать замену всего механизма или отдельных его узлов и деталей. Проблема заключается в том, что самостоятельно выполнить качественный ремонт сцепления могут только опытные водители, которые имеют соответствующие инструменты и оборудование. Большинство автовладельцев с такой задачей не справится, поэтому следует обратиться в автосервис.

Есть у ремонта сцепления и такой недостаток, как высокая стоимость. Особенно большие расходы в этом случае предстоят владельцам иномарок.

Тем не менее мы хотим привести ряд полезных рекомендаций по решению проблем со сцеплением. Достаточно часто причиной отказа этого механизма является неисправность ведомого диска. Чтобы выполнить ремонт, нужно снять ведомый диск и визуально проверить его на наличие повреждений.

Случается, что передачи КПП не включаются после длительного простоя автомобиля. К такой проблеме приводит «прикисание» ведомого и нажимного дисков или ведомого диска к маховику. При этой неисправности нужно несколько раз выжать педаль сцепления, после чего сделать попытку включения передачи. Если проблема не устранилась, можно попробовать еще один способ. При заглушенном двигателе необходимо выжать педаль, затянуть стояночный тормоз и сделать попытку запуска мотора. Если и после такой процедуры сцепление не заработает, нужно обращаться к специалистам автосервиса.

Привод механизма автомобильного сцепления может быть механическим или гидравлическим. Система может не полностью выключаться из-за недостаточного уровня рабочей жидкости в расширительном бачке или из-за неправильной регулировки привода. Водитель должен периодически проверять уровень жидкости в системе и при необходимости осуществлять ее долив до нужного уровня.

Постоянное снижение уровня тормозной жидкости в расширительном бачке сцепления указывает на наличие проблем с герметичностью элементов гидропривода или на неисправность рабочего цилиндра (РЦС). Кроме того, поломка может быть обусловлена завоздушиванием системы гидропривода. В этом случае нужно удалить из системы воздух путем ее прокачки.

При возможности стоит осмотреть РЦС на наличие потеков, заехав машиной на эстакаду. Такая диагностика особенно полезна в зимнее время, если вы давно не меняли жидкость в системе гидропривода сцепления автомобиля. Тормозная жидкость отличается гигроскопичностью (способностью набирать влагу), поэтому, если ее долго не менять, при сильном морозе она может подмерзать. Специалисты рекомендуют менять жидкости в приводе сцепления и в тормозной системе каждые три года.

Сцепление может включаться не полностью из-за недостаточной амплитуды хода педали. Чтобы устранить эту проблему, нужно отрегулировать свободный ход педали сцепления. При попадании моторного масла накладки диск сцепления будет проскальзывать. Чтобы устранить пробуксовку механизма, вызванную замасливанием или износом фрикционных накладок ведомого диска, нужно будет заменить или промыть изношенные детали

Замасленные накладки очищают растворителями, но при этом важно устранить причину течи масла. Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

Решить проблему с неполным выключением сцепления можно путем проведения следующих мероприятий:

• регулировки настроек привода сцепления;
• очистки и смазки шлицев;
• установки нового или регулировки старого ведомого шкива;
• установки новых фрикционных накладок.

Как было отмечено выше, устранение неисправностей сцепления требует специальных знаний, навыков и профессионального оборудования. Чтобы гарантированно решить все проблемы с работой этого механизма, следует обратиться к специалистам автосервиса.

Когда нужна регулировка привода муфты Lada Samara?

Как показывает практика, виновниками поломок муфты чаще всего являются сами автовладельцы. Резкий, с «пробуксовкой» старт, а также продолжительное удержание педали в выжатом состоянии, негативно сказываются на работоспособности механизма. Наличие шума или вибрации при переключении передач говорит о неполадках в трансмиссионной линии. Ниже перечислены несколько признаков, при наличии которых следует выполнить регулировку:

1. Падение мощности по причине «пробуксовывания», т.е. ненадежной связи диска с маховиком.
2. Затруднения при переключении передач.
3. Изменение расстояния хода педали муфты (норма – от 125 до 135 мм).
4. Рывки или заедание при нажатии на педаль.

Автомобилисты, знающие, какое сцепление выбрать для Lada 2114, скорее всего, будут устанавливать его вместе с тросом. Замена любого элемента муфты должна заканчиваться настройкой привода, как и изменение хода педали.

Ход педали меряют линейкой, которую упирают в пол. Расстояние между нижней и верхней точками положения педали должно быть в пределах 125-135 мм. Максимально допустимая величина – 160 мм. Если ход педали выходит за границы этих параметров, то можно говорить об износе фрикционных накладок ведомого диска.

Проверка

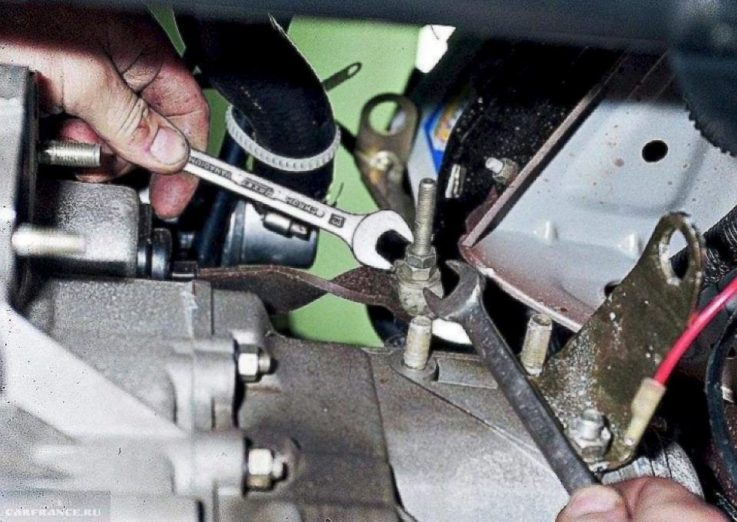

Гайки, с помощью которых регулируется сцепление

Добившись установленных предприятием-изготовителем автомобиля ВАЗ 2114 параметров, после затягивания контргайки нужно удостовериться в том, что вы правильно отрегулировали сцепления. Чтобы это сделать, необходимо 2-3 раза выжать педаль до пола и опять замерить ее ход. Если появились изменения в ее ходе, то процедуру регулировки нужно повторить снова. Обычно сцепление начинает «хватать» приблизительно в середине хода.

После окончания регулировки необходимо произвести последнюю проверку:

• ставим автомобиль на ровном участке,
• затягиваем рычаг стояночного тормоза,
• заводим двигатель и включаем передачу,
• далее нужно провести попытку движения, при этом не нужно выжимать сцепление.

В случае, если все выставлено правильно, двигатель ВАЗ 2114 заглохнет. В случае, если результат другой, то это означает, что нужно повторно все регулировать, то есть провести все работы заново, согласно инструкции.

Вам часто приходится регулировать тросик сцепления?

Опрос

• Да
• Нет

 Загрузка …

Регулировка привода сцепления автомобилей

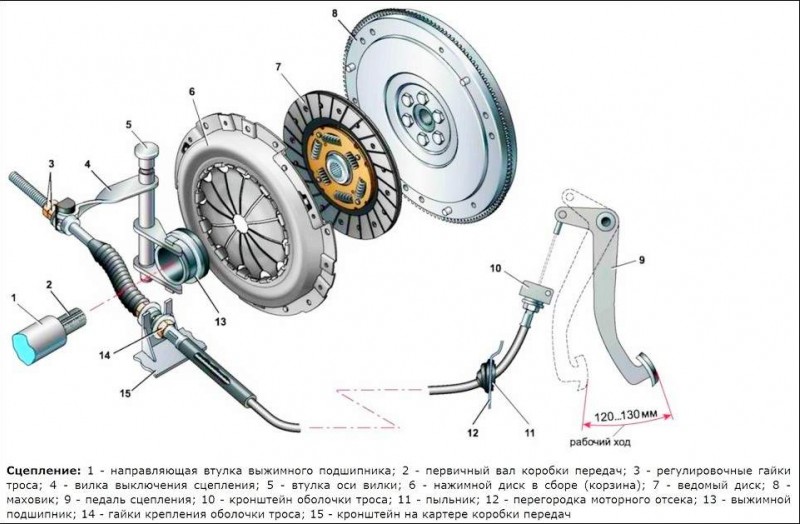

Устройство механизма сцепления

Большая часть современных автомобилей имеет фрикционное однодисковое сцепление, состоящее из привода и самого механизма. Привод размещен на неподвижных элементах кузова и рамы. Для кратковременного отсоединения коленвала двигателя от вала коробки передач механизм «выключается» путем нажатия до упора на соответствующую педаль. При этом происходит перенаправление штоком усилия от поршня главного цилиндра к рабочему, который в свою очередь передает усилие к механизму через вилку выключения и нажимной подшипник. Когда давление уменьшается, срабатывают возвратные пружины, перемещая все элементы на исходные места.

Существует несколько типов приводов. Перечислим наиболее часто встречаемые:

• Гидравлический. Усилие всем механизмам передается рабочей жидкостью под высоким давлением по трубкам системы.
• Механический. Усилие от нажатой педали передается через трос на выжимную вилку.
• Электрический. Трос, как и в механическом типе, воздействует на выжимную вилку, однако приводится в действие встроенным электродвигателем.
• Пневматический. Конструктивно состоит из пневматического усилителя, воздействующего на поршневые клапаны. Обычно данным типом привода комплектуются грузовые автомобили для уменьшения усилия при нажатии на педаль.

Сцепленный механизм в картере включает в себя ведомый диск, размещенный на шлицах вала КПП, и нажимной диск, находящийся на кожухе маховика. Ведомый имеет шарнирное соединение с конструкцией, на шаровых опорах также размещены отдельные отжимные рычаги.

Когда сцепление выключено, ведомый диск располагается неподвижно между нажимным диском и коленвалом двигателя. Крутящий момент коленчатого вала передается на вал КПП сцепленной конструкцией. При полностью нажатой педали давление передается на вилку, которая передвигает муфту. В свою очередь муфта отводит нажимной диск посредством рычагов.

Механизм может быть однодисковым и двухдисковым, а также сухим и влажным (то есть, с присутствием смазки). Трансмиссии с автоматической коробкой передач, как правило, имеют многодисковую «влажную» конструкцию. Поскольку педаль сцепления в АКПП отсутствует, в передаче усилия участвует сервопривод или актуатор. Вся эта система управляется гидравлическим распределителем и соответствующим блоком управления. В механической коробке передач попеременно функционируют 2 вида механизмов с актуаторами, отличающимися принципом действия:

• Электрический актуатор (шаговый двигатель). Блок управления непрерывно собирает информацию об оборотах мотора. При некотором значении сервоприводу дается управляющий сигнал, и оба вала (коленчатый и первичный) отсоединяются передаточным механизмом.
• Гидравлический актуатор (гидроцилиндр). Усилие в приводе передается масляным насосом либо в распределитель, либо (при определенных показателях) на сервопривод. Переключение передачи снижает давление насоса.

Основные правила техники работы с педалью сцепления

– Левая нога всегда должна быть готова к переключению передач, то есть к переходу на педаль сцепления. В большинстве автомобилей есть специальная площадка, предназначенная для отдыха левой стопы. Либо Вы можете поставить пятку левой ноги на пол и прислонить стопу к корпусу автомобиля в удобном Вам положении.

– Не держите постоянно ногу на педали сцепления: устает нога, «устает» сцепление и быстрее выходит из строя. Выжимной подшипник сцепления, хоть и рассчитан на работу в режиме постоянного вращения, но даже при легком нажатии педали находится под повышенной нагрузкой и его ресурс снижается.

Как только включение нужной передачи закончено, левая нога свободно размещается в удобном для вас месте рядом с педалью сцепления. Находясь в пробке, если Вам не приходится сразу трогаться с места, лучше включить нейтральную скорость и отпустить педаль сцепления.

– Всегда делайте полное выключение сцепления при переключении передач, для чего педаль следует выжимать до упора.

– Левая нога предназначена только для одной педали – сцепление.

– Нажимайте педаль сцепления быстро, «до упора» и без рывков, одним движением.

– Плавный отпуск педали обеспечивает нажатие на нее средней части стопы, подушечками стопы. При этом пятку ноги следует оторвать от пола и поднимать вверх всю ногу, а не только стопу, то есть работают голень и коленка.

– При плавном отпуске сцепления, как только Вы почувствует тягу автомобиля к движению, задержите ногу в этом положении и дайте автомобилю проехать 2-3 метра. Эта задержка ноги будет как раз в «моменте трогания автомобиля». Если Вы этот «момент» пройдете быстро и резко, то автомобиль дернется и заглохнет.

– Перед пуском двигателя необходимо выключить сцепление (нажать педаль до упора) и лишь после этого включить стартер.

– При включении 1-ой, 2-ой и задней передачи педаль сцепления отпускайте ласково и плавно.

– При включении передач, следующих за 2-ой, педаль сцепления отпускается быстро, но без рывков и резких движений.

– Педаль сцепления используется только для начала движения, переключения передач и полной остановки.

– При работе педалями сцепления, газа или тормоза нельзя опускать глаза вниз: взгляд должен быть направлен вперед на дорогу.

– Своевременно переключайте передачи с низших на высшие и наоборот.

– Перед вхождением в поворот, нужно включать пониженную передачу. После ее включения отпускайте педаль сцепления медленно, одновременно работая педалью «тормоз».

– Пробуксовка сцепления легко определяется с помощью тахометра. Если во время движения при быстром нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться – сцепление требует ремонта.

Строение и механизм сцепления

Принцип действия обычного механического устройства простой: оно передаёт крутящий момент двигателя к первичному валу КПП. В основе лежит взаимодействие двух дисков — ведомого и ведущего. Можно перекрывать соединение, отделяя силовой агрегат от коробки, чтобы менять скорость. Усилие передаётся с помощью привода: при нажатии муфты жидкость под давлением поступает в рабочий поршень. Затем шток цилиндра воздействует на вилку и подшипник, момент передаётся дальше, на механизмы. После отпускания педали все детали привода занимают исходные позиции. Корзина и диск плотно прилегают друг к другу.

Привод осуществляется гидравлическим или механическим способом. Пневматика используется редко. На большую часть современных легковых авто ставят однодисковое фрикционное сцепление, состоящий из нескольких механизмов:

• диска с корзиной;
• маховика;
• подшипника;
• торсионного демпфера;
• коленвала со своим подшипником;
• тангенциальной пластинчатой пружины;
• вилки выжимного подшипника;
• направляющей трубы;
• рабочего цилиндра;
• первичного вала;
• болта с шаровой головкой.

Всё это аккуратно размещается в корпусе МКПП.

По тому же принципу работает роботизированная коробка передач — с той разницей, что за выжим сцепления отвечают исполнительные механизмы под управлением блока, а привод здесь электрический.

В АКПП и МКПП сцепление различается?

АКПП используют гидромеханический привод с электронным управлением (иногда гидравлический распределитель). Привычного сцепления здесь нет. Сухие диски отсутствуют полностью, а на МКПП именно они являются основным элементом. За включение / отключение крутящего момента на автоматических коробках отвечает гидротрансформатор (или преобразователь). Вместо дисков применяют масляные турбины, поэтому устройство передачи и отмены вращательного момента АКПП называют «мокрым».

Если на механике чаще всего однодисковая муфта, то на автомате — многодисковая. Ввиду отсутствия отдельного акселератора усилие передаётся актуатором или сервоприводом.
