Как установить регулятор напряжения ваз 2110 виды, как выбрать

Регулятор напряжения генератора и симптомы его выхода из строя

Несмотря на то, что работа двигателя основана на принципах механики, для приведения его в действие требуется электричество. Это означает, что водитель должен заботиться не только об аккумуляторе, но и о генераторе. Каковы наиболее распространенные симптомы проблем с зарядкой? Иногда выходит из строя не сам генератор, а его компоненты, в частности регулятор напряжения. Схема, хоть и небольшая, но оказывает сильное влияние на эффективность работы двигателя. Если вам необходимо купить актуатор выбрать вы его можно на сайте ООО «Энергетика».

Этот элемент является частью автомобильной зарядной системы, который отвечает за стабилизацию напряжения, создаваемого генератором. Эта задача чрезвычайно важна по двум причинам. Прежде всего, напряжение меняется во время движения и это происходит довольно диаметрально — в значительной степени, фактором, влияющим на него, является изменение частоты вращения двигателя. Кроме того, резерв энергии в аккумуляторе можно безопасно пополнять только в определенном диапазоне напряжения — обычно около 14 В (+/- 0,5 В).

Концепция безопасной зарядки аккумулятора очень важна для водителя. Слишком низкое напряжение делает АКБ чувствительным к разряду. Слишком высокое напряжение может привести к повреждению и замене.

Как работает регулятор напряжения?

Поддержание постоянного уровня напряжения является довольно простым делом. Речь идет о включении и выключении тока возбуждения в генераторе. Правильная работа цепи может быть представлена только в том случае, если напряжение имеет постоянное значение — одинаковое при низких и высоких оборотах двигателя.

Неисправный регулятор напряжения генератора — симптомы отказа? Система зарядки, как и любая другая в автомобиле, подвержена естественному износу. Это означает, что со временем регулятор напряжения также выйдет из строя. Симптомы его повреждения должны быть достаточно быстро выявлены. Тем более, что они считаются характерными. Например, регулятор напряжения сигнализирует о появлении неисправности через индикатор на приборной панели, что указывает на неисправность системы зарядки.

Кроме того, при появлении запаха сероводорода в салоне во время движения или после остановки, требует замены регулятора.

Симптомы неисправности регулятора напряжения приводят к одному выводу — скоро у автомобиля возникнут серьезные проблемы с электричеством, что приведет к трудному старту и невозможности продолжить движение. В чем причина неисправности? Иногда возникновение неисправности определяется ошибками при монтаже на заводе. В данном случае речь идет о неправильном подключении проводов. В результате как только двигатель запускается, возникает внезапное короткое замыкание. Это приводит к серьезным повреждениям не только регулятора, но и, например, диодов, непосредственно ответственных за зарядку.

Каковы симптомы неисправности регулятора напряжения? В автомобиле может пропасть зарядка аккумулятора. Это может произойти, если в электрический контур попадет вода или любая из рабочих жидкостей (например, моторное масло). В этом случае необходимо не только заменить контур. Для того чтобы ремонт был на 100% эффективным, необходимо, обнаружить источник утечки. Без устранения утечки неисправность станет повторяющейся и поставит под сомнения дальнейшую эффективность системы зарядки.

Как можно удостовериться, что регулятор напряжения нуждается в замене?

Для этого нужен только работающий двигатель и универсальный контрольно-измерительный прибор. С его помощью следует начать проверку наличия тока между генератором и регулятором. Кроме того, в обязательном порядке контроль должен заключаться в проверке наличия правильного напряжения на выходе из регулятора. После того как будет подтверждено повреждение регулятора, необходимо купить новую деталь, соответствующую данной модели автомобиля и двигателя, а затем запланировать ее замену.

Замена регулятора напряжения не представляет сложности. Его корпус крепится двумя или тремя винтами. Тем не менее, требуется время для монтажа новой детали. Это связано с тем, что для выполнения процедуры необходимо снять генератор и ремень. Затем необходимо снять регулятор и установить новый. На данном этапе ключевым моментом является правильное подключение, чтобы не сжечь его сразу после запуска двигателя.

Источник

проверка и ремонт регулятора напряжения ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.Проверка регулятора напряжения на автомобилях семейства ваз 2110 Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15-30 В класса точности не хуже 1,0. После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «В+» и «массой» генератора. Напряжение должно находится в пределах 13,2-14,7 В. В том случае, если наблюдается систематический недозаряд или перезаряд аккумулятора и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112. Регулятор в сборе с щеткодержателем, снятый с генератора, проверяется по схеме, приведенной на рис. 7-12. Между щетками включите лампу 1-3 Вт, 12 В. К выводам «D+» и «масса» регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15-16 В. Если регулятор напряжения исправен, то в первом случае лампа должна гореть, а во втором — гаснуть. Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе напряжения имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения. Последнее можно проверить, присоединяя провода от лампы не к щеткам, а непосредственно к выводам «D+» и «DF» регулятора напряжения.Проверка конденсатора Конденсатор служит для защиты электронного оборудования автомобилей ваз 2110, ваз 2111, ваз 2112 от импульсов напряжения в системе зажигания, а также для снижения помех радиоприему. Повреждение конденсатора или ослабление его крепления на генераторе (ухудшение контакта с массой) обнаруживается по увеличению помех радиоприему при работающем двигателе. Ориентировочно исправность конденсатора можно проверить мегомметром или тестером (на шкале 1—10 МОм). Если в конденсаторе нет обрыва, то в момент присоединения щупов прибора к выводам конденсатора стрелка должна отклониться в сторону уменьшения сопротивления, а затем постепенно вернуться обратно. Емкость конденсатора, замеренная специальным прибором, должна быть 2,2 мкФ±20%. рис. 7-12. Схема для проверки регулятора напряжения: 1 — контрольная лампа; 2 — вывод (масса) регулятора напряжения; 3 — вывод «DF» регулятора напряжения; 4 — регулятор напряжения; 5 — вывод «D+» регулятора напряжения; А — к источнику питания

При использовании материалов сайта активная ссылка на car-exotic.com обязательна!

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110 «.

Проверка регулятора напряжения на автомобиле

Чтобы проверить РН потребуется вольтметр постоянного тока со шкалой до 15. 30 вольт.Проверяем так: на работающем на средних оборотах двигателе и включенных фарах замеряем напряжение на клеммах аккумулятора. Оно должно находится в пределах 13,5. 14,2 В.

Если регулируемое напряжение не укладывается в указанные пределы, а также наблюдается систематический недозаряд или перезаряд АКБ, тогда возможно, что регулятор напряжения неисправен, и его необходимо заменить.

Проверка регулятора напряжения после его демонтажа

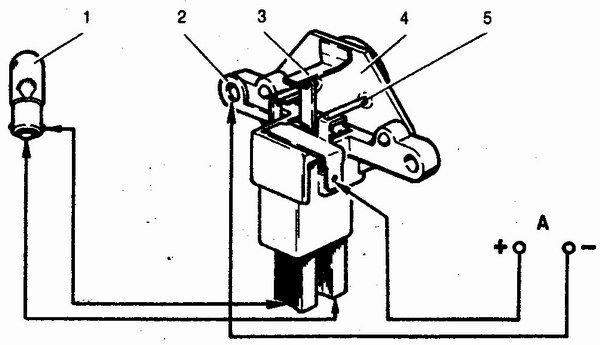

Снятый регулятор напряжения генератора, проверяется по схемам: (первая схема для РН старого образца):Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.Нужно включить лампу 1. 3 Вт, 12В между щеток. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12. 14В, а затем напряжением 16. 22В. (источником питания 12В может выступать аккумулятор, а в качестве источника питания 16. 18В — тот же аккумулятор, но с присоединенными к нему последовательно 2..4 самыми дешёвыми пальчиковыми батарейками.)

Если регулятор напряжения исправен, то

1. в первом случае лампа должна гореть,
2. во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Пример практической проверки регулятора напряжения 54.3702 с помощью лампы мощностью 21Вт:Кстати, на «десятку» можно установить и трехуровневый регулятор напряжения .

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(19 голосов, средний: 4,32 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Регулятор напряжения — это электронный прибор, устанавливаемый на автомобильных генераторах для стабилизации входного напряжения на аккумулятор. Оно должно быть в пределах 13,2 — 14,5 вольт. Отклонения как в большую, так и меньшую сторону недопустимы. Это уже будет являться неисправностью генератора. В большинстве случаев виновником неисправности бывает именно регулятор напряжения. Этот прибор хотя и имеет небольшие размеры, но именно он оберегает аккумулятор от преждевременного выхода из строя.

Предварительная подготовка к осмотру и замене регулятора напряжения в случае, если возникнет такова необходимость

Ваз 2110 генератор напряжения

Перечень необходимых элементов для проверки регулятора напряжения:

• стандартная плоская отвёртка;
• тестер;
• гаечный ключ «восьмёрка».

Примечание. Инструментарий для проведения замены и осмотра регулятора напряжения является идентичным.

Непосредственно сам алгоритм проверки и замены регулятора напряжения в случае, если есть на это объективные причины

вначале следует отвести резиновый чехол, что в свою очередь позволит соединить между собой плюсовый провод и клемму между собой;

Ваз 2110 проверить регулятор напряжения

• теперь можно смело запускать двигатель, предварительно включив фары ваз ;
• двигатель нужно перевести в режим функционирования средних оборотов;

Ваз 2110 напряжение генератора низкое

после чего, нужно подождать ровно 15-ать минут и с помощью вольтметра измерить значение создаваемого при этом напряжения (оно должно находиться в строгом пределе от 13,8 и до 14,4 Вольт).

Примечание. Если создаваемое напряжение во время работы двигателя не вкладывается в вышеуказанные пределы, следовательно, имеет место быть недозаряд, что в свою очередь непосредственно свидетельствует о неисправности регулятора напряжения.

теперь пришло время выполнить проверку шпильки, то есть силового вывода генератора относительной массы его корпуса;

Ваз 2110 напряжение на генераторе

после чего необходимо убедиться в соответствии напряжения силового вывода генератора;

Ваз 2110 низкое напряжение генератора

затем выполнить проверку напряжения силовой клеммы.

Примечание. Перед тем, как проводить замеры напряжения, необходимо убедиться, что клемма плотно затянута гайкой, а её контакты предварительно зачищены и хорошо прилегают друг к другу. В противном случае, не удастся объективно измерить показатели электричества, так как они будут крайне нестабильно отображаться.

• если тестер напряжения показал нормированные показатели, то все предохранители и контакты колодок регулятора напряжения нужно будет проверить, в соответствии с вышеописанным способом;
• если же в ходе проверки было обнаружено, что напряжение не соответствует норме, то первостепенно проблему стоит искать в ремнях генератора.Надо проверить,и если неисправны, заменить ремни .

Максимальное выходное напряжение генератора ваз 2110

Примечание. Если проверка напряжения в ремнях генератора покажет расхождения с нормой, то их сразу необходимо будет просто заменить.

• далее нужно от аккумулятора отсоединить минусовую клемму;
• после чего перейти к отсоединению приводной колодки от генератора вывода «D+»;
• затем убрать в сторону чехол из резины и отвернуть гайку;
• теперь пришло время разъединить все провода в контактной шпильке;
• в генераторной цепи возбуждения расположена гайка, которая удерживает клемму — её необходимо отвернуть;

Маленькое напряжение в генераторе ваз 2110

• после того как гайка будет окручена, её необходимо будет снять;
• пластмассовый кожух генератора удерживают три гайки, которые необходимо открутить;
• после чего кожух можно с лёгкостью снять;
• корпус регулятора напряжения удерживают две гайки, их необходимо отвинтить;
• теперь следует вынуть винт крепления регулятора напряжения из выпрямительного блока;
• после всех вышеприведенных манипуляций снять регулятор напряжения не представляет труда;
• сборка же происходит строго в обратном порядке.

Примечание. Лучше все сразу приобрести несколько регуляторов напряжения, так как их замена являете вполне обыденной технической манипуляцией.

Цена регулятора довольно-таки невысокая, вся сложность заключается непосредственно в проведении самой замены своими руками. Выше была детально проиллюстрирована инструкция проверки и замены регулятора напряжения. Однако для её практического осознания и понимания, необходимо также дополнительно воспользоваться фото и видео — материалами. Главное хорошо усвоить общий алгоритм действий. Проведя несколько самостоятельных замен, придёт всецело практическое осознание данной процедуры, которое поможет сэкономить существенное количество времени. Чем больше практики, тем меньше времени необходимо.

Возможные неисправности, и их диагностика

Генераторное оборудование в процессе эксплуатации подвергается разнообразным неблагоприятным воздействиям.

Основные отрицательные факторы, вызывающие выход из строя генератора:

• агрессивные жидкости, грязь, конденсат;
• температурные перепады, перегрев,
• механический износ;
• переходные процессы в бортовых проводах, способствующие электрическому пробою;
• безобразная, непродуманная эксплуатация.

Некоторые неисправности может устранить только профессиональный автоэлектрик. Большинство поломом самостоятельно обнаруживает, ликвидирует обычный владелец авто с правильной анатомией рук.

Внешние признаки, обращающие внимание автомобилиста на нестабильную работу генератора

1. После запуска двигателя слышатся неприятные шумы разнообразной природы в моторном отсеке, чувствуется запах подгоревшей резины.
2. На панели приборов видно, что аккумуляторная батарея разряжена, плохо заряжается.
3. Возникают трудности запуска двигателя, аккумулятор проверен, заряжен.
4. Лампочки горят вполнакала, мерцают, изменяют яркость свечения в зависимости от оборотов коленчатого вала. Подсветка панели, салона тусклая.
5. При внешнем осмотре обнаруживаются механические повреждения корпуса, элементов генератора.

Вероятные поломки

1. разрушение изоляции, короткое замыкание, обрыв проводов обмоток;
2. перегрев, разрыв ремня;
3. вытекание смазки, стук, разрушение, заклинивание шарикоподшипников;
4. нарушение функционирования электронных деталей схемы выпрямителя, регулятора.

Методы выявления неисправностей

Обычно применяют два способа диагностики:

1. Визуальный контроль.
2. Метрологическое тестирование.

Первый вариант позволяет выявить загрязнение, следы механического, химического воздействия. Превышение температурного режима определяется путём физического контакта. После выключения зажигания необходимо поднять капот, медленно поднести руку к генератору. Завышенная температура почувствуется на минимальном расстоянии, до прикосновения.

Для реализации второго мероприятия необходимо вооружиться измерительным прибором, приобрести элементарные навыки измерения сопротивления, напряжения, силы тока.

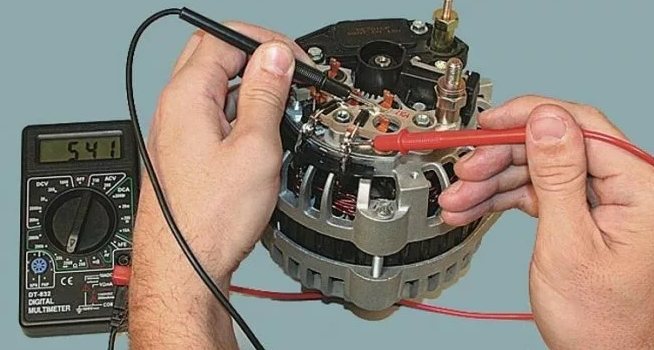

Проверка генератора ваз 2112 мультиметром

В качестве испытательного прибора подойдет классический стрелочный тестер, современный электронный мультиметр с жидкокристаллическим экраном. Установить переключатель в положение «измерение постоянного напряжения» предел 0-30В.

1. Первый шаг. Зажигание выключено. Измерение напряжения батареи. Норма 12.5-12.7В.
2. Второй шаг. Двигатель работает на холостых оборотах. Потребители отключены. Замер показывает 13.8-14.5В.
3. Третий шаг. Включить освещение, музыку. Нормальный диапазон 13.7-14В. Нажимание на педаль газа не поднимает напряжение на 0.5В. Значение, превышающее 15В, указывает на поломку регулятора. Неисправный генератор не выдаст более 13В.

Проверка диодного моста

Тестер в положение «измерение сопротивления». Выпрямитель состоит из двух частей. Одна обойма содержит три диода с анодными контактами на корпусе. Другая – с катодными. Целый вентиль в прямом направлении покажет 0Ом. Обратное сопротивление составляет 600кОм. Бесконечное значение – обрыв, нулевое – диод пробит.

Измерение обмоток

Для проверки обмоток возбуждения необходимо щупами прибора прикоснуться к токосъёмным кольцам. Рабочее значение составляет от 1.8Ом до 5Ом. Показания за пределами указанных чисел свидетельствуют о неисправности.

Обмотки статора проверяются в двух режимах — между собой, на массу. В первом случае правильным принято значение в несколько Ом. Во втором варианте удовлетворяет бесконечно большое показание.

Далее приведены практические советы по устранению наиболее распространённых неисправностей генераторного оборудования.

Демонтаж

Чтобы разобрать, снять и выполнить ремонт, либо замену генератора, вам потребуется проделать следующее.

1. Заедьте на смотровую яму или эстакаду, чтобы иметь доступ к днищу и подкапотному пространству.
2. Снимите аккумуляторную батарею, иначе она не позволит вам добраться до гайки, которая удерживает искомый генератор.
3. Далее снимается та самая гайка и планка регуляции. Тут вам понадобится ключ на 17 миллиметров. Воспользуйтесь удлинителем. Это облегчит задачу, придется прикладывать меньшее усилие, чтобы открутить крепежный элемент.
4. В подкапотном пространстве снимите щиток, который выполняет грязезащитные функции.
5. Теперь снимается ремень привода, и отключаются провода.
6. Обязательно снимите защитный колпак и ключом на 10 миллиметров выкрутите гайку, которая удерживает наконечник и положительный провод вашей аккумуляторной батареи.
7. На фиксирующем кронштейне располагается еще одна гайка, которую также придется открутить.
8. Все, можно извлекать генератор. Только не забудьте предварительно вытянуть длинный болт.
9. При извлечении следите за буферной втулкой. Будет не хорошо, если вы ее потеряете.

Демонтажные работы

На этом процедура извлечения генератора закончена. Можно приступать к частичному ремонту или полной замене узла.

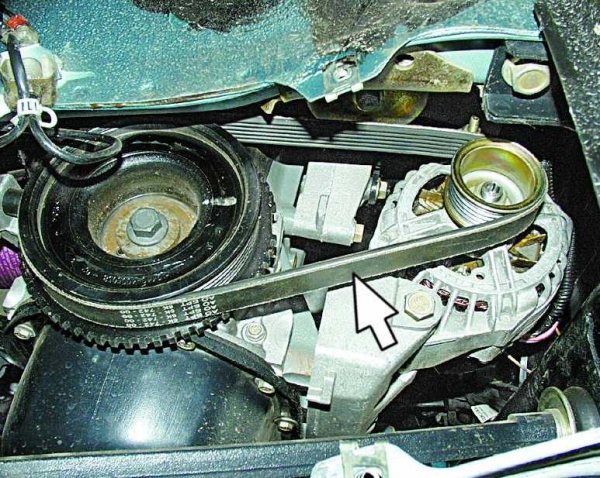

Ремень

Часто для решения проблемы с плохо функционирующим генератором достаточно просто отрегулировать ремень.

Ремень

• Чтобы устройство работало эффективно, необходимо обеспечить нормальный прогиб ремня;
• Размер прогиба должен составлять 6-10 миллиметров при усилии 98 Н или 10 кгс;
• Чтобы выполнить регулировку или замену ремня, необходимо сдвинуть генератор немного в сторону, в направлении к блоку цилиндров;
• Вращая регулировочный болт, вы тем самым сможете отрегулировать натяжение ремня.

Плюсы от установки трехуровневого регулятора

Трехуровневый регулятор напряжения на ВАЗ 2107 способен поддерживать постоянное напряжение, выдаваемое генератором в автомобильную сеть. Посредством такого изделия удается сберечь и повысить ресурс АКБ. Помимо регулирования напряжения, трехпозиционные регуляторы способны поддерживать ток в определенном диапазоне.

К ряду основных преимуществ рассматриваемого устройства относятся:

• Основная плата устройства располагается не в самом генераторе, а вдали от него, что способствует меньшему нагреванию изделия, а также продлению срока службы.
• Возможность регулирования уровня напряжения вручную благодаря специальному переключателю. Работает устройство от переключателя.
• Значительно выше уровень заряда, в отличие от штатных изделий.

Проблем с пуском двигателя, особенно в морозные дни, когда стартеру очень сложно запустить мотор, можно избежать путем замены стандартного устройства на трехпозиционный. Большие нагрузки электрической цепи в автомобиле, такие как фары, печка, обогрев стекла, могут способствовать разрядке АКБ, даже при условии работающего двигателя и исправности штатного изделия.

Виды реле регуляторов бывают простыми, трехуровневыми и с термокомпенсацией. В щеточном отделе стандартно установленного генератора семерки в большинстве случаев установлен вариант с термокомпенсацией. Но, как показывает практика, в плане терморегулирования, эти регуляторы в большинстве своем является малоэффективными. В последнее время среди водителей ВАЗ 2107 и других моделей Лада, трехуровневый тип набирает все большую популярность. Владельцы авто, установившие такой регулятор, в подавляющем большинстве признают его более эффективным, нежели штатный.

Характеристики устройства «Энергомаш» для ВАЗ 2107

Регулятор напряжения «Энергомаш» для ВАЗ 2107 оснащается тремя диодами типа «25С» и переключателем режимов. С их помощью и осуществляется трехступенчатое изменение напряжения. Трехуровневый балансир еще называют инжектором тока, так как устройство способно поддерживать его на уровне до 6А. Основной функционал трехуровневого регулятора напряжения для ВАЗ 2107 модели «Энергомаш» основывается на изменении силы тока от генератора, повышая тем самым напряжение бортовой цепи до 13,6-14,7 В.

Первый режим работы предусматривает поддержание напряжения на выходе генератора в 13,6 Вольт. Переключатель следует устанавливать в таком положении, когда температура окружающей среды составляет от +20 градусов и выше. Переключатель в нейтральном положении следует ставить при температурных значениях от 0 до +20 градусов. И в третьем положении генератор будет выдавать напряжение 14,7 В, когда температура воздуха составляет от 0 до -20 градусов.

Замена стандартного изделия на ВАЗ-2107

Подключение трехпозиционного регулятора, а точнее, смена штатного изделия, не представляет собой никаких трудностей. После приобретения изделия следует выполнить следующие действия:

1. Первоначально требуется снять защитную крышку генератора. Не забудьте отсоединить клемму «минус» от АКБ.
2. Штатная деталь извлекается путем вывинчивания двух болтов под отвертку или ключ на «6», что зависит от того, какой генератор ВАЗ установлен на автомобиле. Необходимо снять также и клемму.
3. После этого сравниваем штатное устройство с трехуровневым. Щетки и крепления должны быть идентичной конструкции, в противном случае, потребуется заменить изделие.
4. Устанавливается новое изделие на место штатной «таблетки», после чего фиксируется крепежными элементами (болтами).
5. Корпус изделия следует закрепить на «массу» автомобиля в любом удобном месте(на фото ниже). Сделать это не сложно, так как провод достаточно длинный.

После установки такого изделия владелец автомобиля ВАЗ-2107 сможет навсегда забыть о постоянных проблемах с подсевшим аккумулятором, так как новый регулятор будет более стабильно его подзаряжать при определенных температурных условиях.

На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.

Разновидности реле-регуляторов

Существует два их типа, которые работают по единому принципу, увеличивая или понижая бортовое напряжение авто в зависимости от нагрузки.

1. Устройство, размещаемое непосредственно на корпусе генератора и совмещаемого с щеточным узлом.
2. Реле, устанавливаемое отдельно, в подкапотном пространстве. Через прибор идет провод от генератора на аккумуляторную батарею.

Первый тип реле-регулятора – только неразборный (электронные компоненты, расположенные внутри, заливаются эпоксидной смолой). Что касается второй разновидности, то ранее делали механические устройства, однако из-за надежности позже от них отказались, и сегодня можно встретить неразборный электронный вариант, где «внутренности» также залиты компаундом.

Если ваш аккумулятор не заряжается (или процесс идет очень плохо), либо наоборот, перегорают лампочки и выкипает электролит, необходимо сначала понять: действительно ли виноват регулятор напряжения. Сделать это можно двумя методами: непосредственно на машине или после демонтажа устройства. Каждый вариант стоит рассмотреть подробнее.

Схема предохранителей и реле ВАЗ 2110, 2111, 2112

Print this article Font size 16

Если генератор перестал давать зарядку, ничего хорошего в этом нет. Необходимо сразу приступать к поиску причины такой неисправности. В противном случае все ваше электрооборудование окажется без питания, а аккумулятор в скором времени полностью сядет.

Если генератор работает хорошо, тогда аккумуляторная батарея не будет нуждаться в дополнительной зарядке специальными устройствами в течение многих месяцев, порой даже лет. В АКБ стабильно будет сохраняться минимум 60% заряда. Таким образом, аккумуляторы постоянно восполняют запас заряда за счет работы генератора.

Внешний вид устройства

Как он работает

Для начала разберемся, как функционирует это устройство. Схема работы у него следующая:

• Вставляется ключ в замок зажигания;
• Ток идет на провода возбуждения;
• Создаваемое якорем магнитное поле проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно большой, начинается режим самовозбуждения;
• Предусмотренный конструкцией авто выпрямительный блок превращает переменный ток в постоянный;
• Начинает работать регулятор напряжения при изменении частоты вращения коленвала, осуществляется регулировка времени, на которое активируется провод возбуждения.

Доработка реле-регулятора

Для любой доработки генераторной установки нужно иметь хоть небольшие познания в области электроники. Для доработки «релюшки» на увеличенное напряжение заряда АКБ, нужно приобрести такое же реле с иномарки на выходное напряжение 14,5 вольт, его указывают на верхней крышке. Дальнейший порядок будет таким:

• От отечественного реле нужно отсоединить родную «таблетку». Нужно воспользоваться нагретым паяльником и пинцетом;
• Такую же процедуру проводят и с импортной «штучкой»;
• После этого на отечественный щёточный узел нужно установить импортное реле. Тут придётся потрудиться, так как выводы не совпадают и их нужно правильно подогнуть и припаять;
• После этого его надёжно крепят винтами к корпусу, предварительно обработав специальной термоусадочной пастой.
• Всё, можно реле регулятор устанавливать на генератор и опробовать в действии, он должен выдавать напряжение равное 14,5 вольта.

ВАЗ 2110 проверка регулятора напряжения

Схема регулятора напряжения генератора ваз 2110.

Схема проверки регулятора напряжения на стенде.

Трехуровневый регулятор напряжения ваз 2110 — картинки и фото.

Регулятор напряжения от ВАЗ на нексию-3h-urovnevyi.jpg.

Запчасть реле-регулятор генератора для ВАЗ 2110 в Украине, России, Беларуси…

схема проверки регулятора 17.3702.jpeg.

проверки регулятора 13.3702.jpeg.

Реле-регулятор лучше проверять в сборе со щеткодержателем

Замена регулятора напряжения.

Форум по Автозвуку на Бас Клубе — Показать сообщение отдельно — Трехуровнев…

Схема соединений для проверки генератора осциллографом: 1 — выключатель; 2 …

Вот нашёл в сети: Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112….

проверка и испытание электрооборудования ваз 2109.

Как поставить рейлинги на оку.

Генератор имён и фамилий английских.

Схемa генерaтор нaпряжения.

Lada 2112 РИВЬЕРА синий металлик.

проверка дополнительных диодов короткое.

Трехуровневый регулятор напряжения ваз 2109.

Re Как пробить VIN 1 — 54кВт 73 PS laris IV как проверить реле зарядки на а…

Трехуровневый регулятор напряжения ваз 2110 инструкция.

Какое напряжение должно быть ваз 2115.

Проверка регулятора напряжения генератора.

как проверить реле регулятор генератора ваз 2106.

Доработка регулятора напряжения ваз 2110.

проверка регулятора напряжения 54.3702.

Схемa регуляторa нaпряжения вaз 2105.

Рекомендуется соединить при помощи надежного шунта корпуса установленного р…

Контрольные проверки генератора.

генератор на Ваз 2110 ВД-Профи.

при этом выходное напряжение и напряжение регулирования равны только при от…

Проверка снятого регулятора ваз 2110, ваз 2111, ваз 2112.

Фото анализа состояния регулятора напряжения генератора, insidecarelectroni…

Схема для проверки регулятора напряжения.

Реле регулятор на генераторе.

Return to Проверка регулятора напряжения. схема проверки регулятора я112в.j…

думаю будет полезно..диоды»1N5822″ «SB 560» «SR 52…

Трехуровневый регулятор напряжения генератора для «десятки»

При включении на ВАЗ 2110 системы обогрева, фар и других дополнительных нагрузок аккумулятор автомобиля разряжается очень быстро. Такое явления наблюдается даже тогда, когда «родное» реле генератора функционирует в нормальном режиме. Избавиться от этой проблемы позволяет трехуровневый регулятор. Его можно приобрести в любом автомагазине, вооружиться нехитрым набором инструментов (щипцы для клемм, нож, рожково-накидной ключ S10 и крестовая отвертка) и самостоятельно установить на машину.

Трехуровневый механизм монтируется следующим образом:

1. сначала снимают старое реле по алгоритму, приведенному выше;
2. шлифуют концы дистанционной втулки при помощи напильника (эта операция обеспечивает более надежный контакт с диодным мостом);
3. на место реле устанавливают новый элемент с щеткодержателем (продается в комплекте);
4. герметиком уплотняют место входа кабелей;
5. ставят назад кожух из пластика;
6. прокладывают кабель вдоль стандартной проводки к тому участку, где монтируется реле, и плотно закрепляют новый провод небольшими хомутами из пластика.

Рекомендуется соединить при помощи надежного шунта корпуса установленного реле напряжения и автогенератора. Это обеспечивает необходимый контакт устройства с «массой». Впрочем, можно обойтись и без шунта.

Смонтированный трехуровневый механизм следует проверить тестером при полной потребительской нагрузке (включается обогрев стекла, печка, фары и так далее). На максимуме прибор должен показывать 14,5 В, в нормальном режиме – 14,1 В, на минимуме – около 13,4 В.
