Трехуровневый регулятор напряжения для ваз-2107

Что еще может быть?

Зачастую при виновником проблем с зарядом может быть не сам регулятор, а его клеммы, от времени, они как и многие на автомобиле окисляются – что не дает нормально работать генератору и подзаряжать нашу батарею, поэтому для начала прежде чем менять этот узел постарайтесь его прочистить, убрать окислы и прочие налеты. Кстати это касается и клемм аккумулятора, их нужно чистить и защищать, хотя бы раз в сезон.

Поэтому первым делом, если мультиметр выдает вам — 11 или чуть ниже 12В на клеммах машины, попробуйте для начала прочистить клеммы и контакты, затем замерьте еще раз. Вполне возможно что причина в них.

НА этом заканчиваю статью, думаю было полезно, читайте наш АВТОБЛОГ.

(15 голосов, средний: 4,27 из 5)

Похожие новости

Зазор на свечах зажигания. Какой должен быть и на что он влияет

Ремонт тормозного суппорта своими руками. Плюс подробное видео

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

Преимущества оптового заказа трехуровневых реле в «Астро»

В последние годы трехуровневые реле-регуляторы у всех на слуху, заказать их стремится каждый автовладелец. Кто-то даже считает их панацеей для аккумулятора – мол, достаточно сменить реле, и ваш аккумулятор легко станет брать любые высоты напряжения. Пользуясь ажиотажем вокруг этих реле, многие заводы начали производить свои аналоги. В основном они отличаются плохим качеством, быстро «сгорают» и выходят из строя, да еще и не держат напряжение на заявленном уровне.

Многие автовладельцы, столкнувшись с такой некачественной продукцией, разочаровались в трехуровневых реле, стали считать их шарлатанством. Другие же, кто использовал качественные аналоги, регулярно пишут положительные отзывы об оптимизации работы своих аккумуляторов.

на рынке автоэлектроники с 1994 года. За эти годы мы зарекомендовали себя как производители качественных электронных регуляторов. Наша продукция сертифицирована и отвечает строгим стандартам качества. Наши трехуровневые реле – это оригинальная разработка нашего завода. Закупая треххуровневые реле у нас, вы получаете продукцию, которую ваши клиенты охотно порекомендуют знакомым.

Плюсы от установки трехуровневого регулятора

Трехуровневый регулятор напряжения на ВАЗ 2107 способен поддерживать постоянное напряжение, выдаваемое генератором в автомобильную сеть. Посредством такого изделия удается сберечь и повысить ресурс АКБ. Помимо регулирования напряжения, трехпозиционные регуляторы способны поддерживать ток в определенном диапазоне.

К ряду основных преимуществ рассматриваемого устройства относятся:

• Основная плата устройства располагается не в самом генераторе, а вдали от него, что способствует меньшему нагреванию изделия, а также продлению срока службы.
• Возможность регулирования уровня напряжения вручную благодаря специальному переключателю. Работает устройство от переключателя.
• Значительно выше уровень заряда, в отличие от штатных изделий.

Проблем с пуском двигателя, особенно в морозные дни, когда стартеру очень сложно запустить мотор, можно избежать путем замены стандартного устройства на трехпозиционный. Большие нагрузки электрической цепи в автомобиле, такие как фары, печка, обогрев стекла, могут способствовать разрядке АКБ, даже при условии работающего двигателя и исправности штатного изделия.

Виды реле регуляторов бывают простыми, трехуровневыми и с термокомпенсацией. В щеточном отделе стандартно установленного генератора семерки в большинстве случаев установлен вариант с термокомпенсацией. Но, как показывает практика, в плане терморегулирования, эти регуляторы в большинстве своем является малоэффективными. В последнее время среди водителей ВАЗ 2107 и других моделей Лада, трехуровневый тип набирает все большую популярность. Владельцы авто, установившие такой регулятор, в подавляющем большинстве признают его более эффективным, нежели штатный.

Характеристики устройства «Энергомаш» для ВАЗ 2107

Регулятор напряжения «Энергомаш» для ВАЗ 2107 оснащается тремя диодами типа «25С» и переключателем режимов. С их помощью и осуществляется трехступенчатое изменение напряжения. Трехуровневый балансир еще называют инжектором тока, так как устройство способно поддерживать его на уровне до 6А. Основной функционал трехуровневого регулятора напряжения для ВАЗ 2107 модели «Энергомаш» основывается на изменении силы тока от генератора, повышая тем самым напряжение бортовой цепи до 13,6-14,7 В.

Первый режим работы предусматривает поддержание напряжения на выходе генератора в 13,6 Вольт. Переключатель следует устанавливать в таком положении, когда температура окружающей среды составляет от +20 градусов и выше. Переключатель в нейтральном положении следует ставить при температурных значениях от 0 до +20 градусов. И в третьем положении генератор будет выдавать напряжение 14,7 В, когда температура воздуха составляет от 0 до -20 градусов.

Замена стандартного изделия на ВАЗ-2107

Подключение трехпозиционного регулятора, а точнее, смена штатного изделия, не представляет собой никаких трудностей. После приобретения изделия следует выполнить следующие действия:

1. Первоначально требуется снять защитную крышку генератора. Не забудьте отсоединить клемму «минус» от АКБ.
2. Штатная деталь извлекается путем вывинчивания двух болтов под отвертку или ключ на «6», что зависит от того, какой генератор ВАЗ установлен на автомобиле. Необходимо снять также и клемму.
3. После этого сравниваем штатное устройство с трехуровневым. Щетки и крепления должны быть идентичной конструкции, в противном случае, потребуется заменить изделие.
4. Устанавливается новое изделие на место штатной «таблетки», после чего фиксируется крепежными элементами (болтами).
5. Корпус изделия следует закрепить на «массу» автомобиля в любом удобном месте(на фото ниже). Сделать это не сложно, так как провод достаточно длинный.

После установки такого изделия владелец автомобиля ВАЗ-2107 сможет навсегда забыть о постоянных проблемах с подсевшим аккумулятором, так как новый регулятор будет более стабильно его подзаряжать при определенных температурных условиях.

На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.

Как проверить реле-регулятор генератора своими руками

Рассмотрев устройство и принцип работы, можно переходить к проверке. Примечательно то, что проверить реле-регулятор вполне возможно в условиях обычного гаража. Для этого необходимо иметь обычный мультиметр со шкалой до 35 вольт, набор ключей и отверток.

Простой метод проверки регулятора генератора на ВАЗ 2106 предполагает следующее: для проверки нужна хорошо заряженная АКБ. Чтобы выполнить диагностику, нужно завести ДВС, включить фары и оставить мотор работать на 10-15 мин, при этом обороты мотора не повышают выше 2 тыс. об/мин. Далее нужно мультиметром замерить напряжение между клеммами АКБ. Норма — не выше 14 Вольт и не ниже 12 Вольт.

Если же напряжение отклоняется от нормы, это говорит о проблемах с реле-регулятором. С учетом того, что это устройство не ремонтируется, нужна его замена. Замена предполагает снятие (нужно открутить пару болтов) и установку нового регулятора.

Второй способ проверки нужно применять в том случае, когда проблема «плавающая» (напряжение на клеммах АКБ чуть меньше 12 Вольт или чуть выше 14 Вольт.). В такой ситуации регулятор нужно проверять отдельно, сняв его. Для проверки используют мультиметр и лампочку на 12 вольт.

Рассмотрев регулятор генератора ВАЗ 2106, можно найти пару выходов (на схемах часто обозначенных литерами Б и В). К указанным контактам нужно подать питание с АКБ. Еще два контакта реле идут на щетки генератора. К указанным контактам подключают лампу.

В том случае, если на выходах при подаче питания с АКБ напряжение не выше 14 вольт, лампочка будет ярко гореть. В случае, когда мультиметром повысить напряжение на выходах подачи питания до 15 вольт или выше, лампочка должна гаснуть. Если этого не происходит, тогда регулятор вышел из строя. Если же лампочка не горит изначально, причем как в первом, так и во втором случае, тогда реле нужно менять.

Замена регулятора генератора ВАЗ 2106 предполагает подбор подходящего устройства

Важно сразу определить, какой тип устройства стоит на генераторе (внешний регулятор, внутренний регулятор). Внешний регулятор расположен на левой арке спереди (в области переднего колеса)

Внутренний регулятор снимается после демонтажа воздушного фильтра, так как фильтр перекрывает доступ к генератору.

Внешний регулятор снимается легко (достаточно открутить рожковым ключом два болта на 10, фиксирующие реле), после чего отсоединяются провода. Сборка осуществляется в обратном порядке. С внутренним регулятором немного сложнее, так как нужно сначала открутить три гайки на 12. Сам внутренний регулятор находится на передней крышке генератора, закреплен двумя болтами. Болты выкручивают отверткой.

Затем реле осторожно выдвигается из крышки генератора, после снимаются провода и колодка контактов. При снятии колодки нужно соблюдать особую осторожность, та как контакты хрупкие

Далее ставится новый регулятор и выполняется обратная сборка.

Обратите внимание, наружные регуляторы для ВАЗ 2106 практически невозможно найти новыми в продаже. Приходится окупать устройства б/у

Так вот, реальное состояние такого регулятора визуально определить сложно, то есть перед покупкой необходима проверка (можно воспользоваться рассмотренными выше методами).

Что касается внутренних регуляторов, основной проблемой являются провода, подключенные к реле от генератора. Очень часто при замене происходит их излом в области контактной колодки. Если это произошло, потребуется резать колодку, перепаивать провода, делать качественную изоляцию, после склеивать колодку обратно.

Чтобы избежать подобных проблем, при замене внутреннего регулятора генератора ВАЗ 2106 нужно быть предельно аккуратным, не ремонтировать автомобиль на холоде, так как провода сильнее ломаются в таких условиях и т.д.

Подключение регулятора

Подключение регулятора напряжения начинается с отсоединения минусовой клеммы. При этом ее следует полностью скрутить с аккумулятора. Вторым шагом снимается гаечка, которая располагается на генераторе. Делать это надо подготовленным заранее ключом. После этого гаечка откладывается в сторону привода. Для того чтобы добраться до кожуха, нужно снять колодку, а крепится она, как правило, на трех защелках. Чтобы их отсоединить, нужно чем-нибудь их с краю поддеть аккуратно. Только после этого есть возможность отсоединить пластиковый кожух генератора, где находятся его винты. Перед тем как их открутить, нужно убедиться в том, что штекер полностью удален.

Следующим шагом снимается гаечка. При этом торцы следует хорошо обработать при помощи напильника. В данном случае это обеспечит отличный контакт диодного моста с дистанционной втулкой. Непосредственно щеткодержатель устанавливается на место регулятора. Главное при этом немного уплотнить его для фиксации. После этого кожух сразу можно установить на его прежнее место. Далее следует аккуратно уложить провод регулятора. Делать следует, учитывая расположение основной проводки автомобиля. Для того чтобы они не болтались, надо все закрепить при помощи обычных пластиковых хомутиков. Следующим шагом устанавливается непосредственно регулятор напряжения трехуровневый. При этом контакт с массой должен быть плотным.

В некоторых случаях для этого применяют шунт. В данной ситуации это позволит соединить корпуса регулятора и генератора более надежно. После подключения устройства нужно прикрутить другие провода из комплекта. В итоге работу регулятора нужно сразу проверить. При этом аккумулятор автомобиля загружается на полную мощность, а сделать это можно включив сразу печку, фары и магнитолу.

Проблемы с АКБ: зарядка ВАЗ 2106 и диагностика неисправностей

Как правило, перед проверкой регулятора ВАЗ 2107, 2106 или любого другого автомобиля, необходимо в общих чертах рассмотреть устройство и принцип работы такого регулятора.

Начнем с того, что устройство регулятора может отличаться. На старых моделях ВАЗ 2106 стоят устаревшие контактные регуляторы. При этом на более новых версиях уже использован электронный регулятор.

Так вот, контактный внешний регулятор все равно является основой. Это устройство полупроводникового типа, изготовленное на единой плате. Главным элементом является обмотка (использована проволока из латуни), состоит обмотка из чуть более тысячи витков, внутри обмотки стоит медный сердечник. Обмотка имеет постоянное сопротивление 16 Ом.

Также в регуляторе использована группа вольфрамовых контактов, есть регулировочная пластинка, а еще присутствует магнитный шунт. Параллельно использован набор резисторов, причем соединение их отличается с учетом того, какое напряжение требуется. Резисторы выдают максимальное сопротивление 75 Ом. Все компоненты находятся в текстолитовом корпусе, наружу выведены контакты для подключения.

Идем далее. При запуске ДВС вращается коленвал, от которого также приводится навесное оборудование. Генератор на многих авто не является исключением, то есть ротор в генераторе также приводится в движение от двигателя. Так вот, когда двигатель крутится с частотой около 2 тыс. об/мин, напряжение на выходах генератора не выше 13 Вольт.

В этом случае регулятор не включается, ток напрямую идет на обмотку возбуждения. Однако при увеличении скорости вращения двигателя, а также и ротора генератора, происходит автоматическое включение регулятора напряжения.

На ВАЗ 2106 реле регулятор подключен к щеткам генератора, а также к замку зажигания. Также обмотка, подключенная к щеткам генератора, активно реагирует на то, что увеличиваются обороты ДВС и в результате такого повышения намагничивается.

Далее сердечник в обмотке втягивается внутрь, что приводит к размыканию контактов на внутренних резисторах одной группы и замыкании контактов на резисторах другой группы. Например, когда обороты не высокие, в регуляторе замкнутым остается только один резистор, тогда как при работе на высоких оборотах замкнуты три резистора, при этом сильно падает напряжение на обмотке возбуждения.

Режимы работы трехуровневого реле — регулятора

Уровень или режим “Минимум”, который соответствует выходному напряжению генератора 13,6 В, используется для работы при температуре воздуха свыше 20°С и применяется при высокой нагрузке на двигатель (пробки, горная местность).

Уровень “Норма” предполагает выходное напряжение 14,2 В, соответствует средней нагрузке на двигатель, используется весной и осенью при окружающих температурах 0– 20 °С.

В режим “Максимум” регулятор рекомендуется переводить при отрицательных температурах воздуха. В теплое время года он активизируется на короткое время для зарядки аккумулятора, сильно “посаженного” после длительной стоянки, например, акустической системой или по иным причинам.

Потребительские качества некоторых моделей трехуровневых реле улучшаются введением в состав схемы дополнительного полупроводникового ключа, который обеспечивает безопасный запуск двигателя. Данный узел блокирует подачу тока на обмотки генератора, если отсутствует у него стабильное выходное напряжение.

Ещё кое-что полезное для Вас:

• Втягивающее реле стартера: устройство, неисправности, проверка
• Машина завелась и заглохла — в чём причины?
• Как самостоятельно проверить генератор на работоспособность

Какие признаки укажут, что щетки генератора вышли из строя

Понять, что щетки генератора пришли в непригодность на Приоре с ГУР или кондиционером, помогут следующие внешние признаки:

• длина осматриваемого элемента;
• если при осмотре будет обнаружено, что длина щеток менее 5 мм, их обязательно нужно заменить;
• также замена потребуется в том случае, если внешний вид щеток укажет на неравномерную изношенность, то есть один элемент окажется сильно стертым, а второй будет новеньким. Неравномерная изношенность данных элементов обязательно негативно отобразится на работе генератора, поэтому специалисты рекомендуют их непременно заменить.

После того как качественные щетки приобретены (желательно отдавать свой выбор известным производителям), можно приступать к сборке всего элемента и установке генератора на прежнее место. Но как уже было сказано ранее, такой процесс удастся осуществить и без его снятия, что, разумеется, должен решить каждый автовладелец самостоятельно. Эти операции, как многие понимают, совершаются в обратном порядке, а после заключительного этапа обязательно проверяется, эффективно ли работает весь генератор.

Если замена изношенных щеток будет произведена правильно, и проблема с зарядкой аккумуляторной батареи заключалась именно в изношенности этих комплектующих, то автовладелец решит этот вопрос, причем без помощи сотрудников СТО, чем и сэкономит немало собственных денежных сбережений. Сам процесс замены довольно прост, но если все же в ходе работы возникнут трудности, можно в любое время просмотреть обучающее видео на интернет-ресурсе, которое предоставляют профессионалы своего дела, выбрав для просмотра самое подходящее время.

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

1. Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
2. Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

Проверка напряжения тестером. Выключены все потребители.

Все потребители включены, просадка минимальная. Идеальная работа реле регулятора напряжения.

После проверки не забудьте одеть обратно колпачок.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

1. Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
2. Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

• Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
• Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.

ЦЕНОВЫЕ КАТЕГОРИИ

Чтобы узнать стоимость регулятора напряжения на ВАЗ 2114 желательно просто зайти на ближайший авторынок и спросить, ценовой диапазон может отличаться. Влияет на этот фактор и типаж комплектующих и регион, в котором находится магазин.

Обычно цена на двухуровневый стандартный регулятор, который ставится еще на заводе в ВАЗ 2114 и их семейства может колебаться от 300 до 1200 рублей, тут причина колебаний зависит от качества и конкретного производителя, более надежные и качественные варианты всегда будут несколько дороже своих низко качественных собратьев. Что же касается трехуровневых моделей, то их цена начинается от 1500 рублей, но и продуктивность их гораздо больше. Во время покупки желательно сразу же попросить продавца проверить работоспособность, чтобы в дальнейшем проблем не было.

Преимущества применения трехуровневого реле и особенности его установки

На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:

• стабилизацию работы сигнализации при сильных морозах;
• увеличение яркости свечения фар и ламп салонного освещения;
• резкое наращивание эффективности функционирования обогревателя;
• увеличение скорости работы стеклоподъемников.

Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.

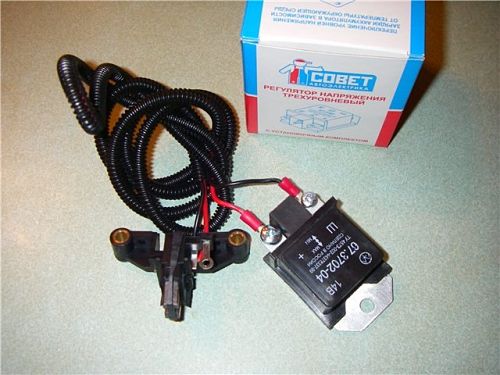

Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.

Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.

Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.

Зачем нужен трехуровневый регулятор напряжения

Современный автомобиль плотно насыщен многочисленными приборами и устройствами, работоспособность которых определяется получением питания от бортовой сети постоянного тока. При заведенном двигателе источником тока служит электрический генератор, ротор которого вращается за счет наличия механической связи с валом. Частота вращения вала двигателя меняется в широких пределах, в результате чего выходное напряжение генератора испытывает колебания. Для уменьшения вариаций напряжения до требуемого значения на выходе выпрямителя устанавливается стабилизатор, который выполнен в виде реле-регулятора.

Принцип работы устройства

Трехуровневые регуляторы способны выполнить практические любые условия, которые необходимы АКБ для качественной зарядки, причем общее напряжение сети не падает, а только стабилизируется. Сложного в его устройстве нет ничего, поскольку это тот же регулятор, только три штуки, с особым электронным механизмом управления, который может учитывать очень важные вещи:

1. Состояние аккумулятора.
2. Уровень его заряда.
3. Нагрузку на аккумулятор.
4. Температуру окружающей среды.
5. Количество оборотов двигателя.

Исходя из этих данных, устройство может самостоятельно устанавливать оптимальное зарядное напряжение для АКБ, не обделяя других потребителей, что очень важно зимой и в темноте

Проблема выходного напряжения автомобильного генератора

В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.

Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем  отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.

Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.

Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением  напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.

Демонтаж и проверка регуляторов напряжения на ВАЗ 2107

Сначала определимся с инструментами и приборами, которые потребуются для работы. Вот они:

• бытовой мультиметр;
• рожковый ключ на 10;
• отвёртка плоская;
• отвёртка крестовая.

Последовательность работы

Если у водителя возникли подозрения о поломке регулятора напряжения, то первое, что он должен сделать — проверить напряжение, выдаваемое аккумулятором.

1. Двигатель автомобиля глушится, открывается капот. С помощью мультиметра измеряется напряжение между аккумуляторными клеммами. Если оно упало ниже 13 вольт (или наоборот, повысилось выше 14 вольт), то это говорит о поломке регулятора.

2. Убедившись, что аккумуляторная батарея плохо заряжается именно из-за неисправного регулятора, его необходимо отключить от сети автомобиля, но вначале с аккумуляторной батареи в обязательном порядке снимается провод «массы». Если этот провод не отключить, то высока вероятность короткого замыкания, которое приведёт не только к выгоранию многих предохранителей на замкнувшем участке, но и к оплавлению самой электропроводки.

3. Если на ВАЗ 2107 установлен старый внешний регулятор, то с него вручную снимаются все клеммы, после чего рожковым ключом на 10 откручиваются гайки, которые удерживают регулятор на корпусе автомобиля.

4. Если ВАЗ 2107 оборудован внутренним трёхуровневым регулятором, то для его снятия потребуется отвернуть крестовой отвёрткой пару крепёжных болтов, удерживающих это устройство в корпусе генератора.

5. После снятия регулятора отрицательный полюс аккумуляторной батареи подключается к массе реле (если регулятор внешний), либо к контакту «Ш» (если регулятор внутренний);

6. Положительный полюс аккумуляторной батареи соединяется с контактом «К» (этот контакт имеется на регуляторах всех типов);
7. Мультиметр подключается либо к щёткам генератора, либо к выходам реле.
8. После включения мультиметра и подачи напряжение в 12–15 вольт, оно должно появляться и на щётках генератора (или на выходах реле, если регулятор внешний). Если возникшее на щётках или на выходах напряжение держится постоянно, то это явный признак пробоя регулятора. Если на щётках или выходах не фиксируется вообще никакого напряжения — налицо обрыв в регуляторе.
9. Как в случае пробоя, так и в случае обрыва регулятор придётся менять, поскольку ремонту это устройство не подлежит.
10. Вышедший из строя регулятор заменяется новым, после чего производится обратная сборка электросистемы автомобиля.

Видео: проверяем регулятор напряжения на ВАЗ 2107

Как и любое другое устройство, регулятор напряжения может сломаться внезапно. А особенно тяжело водителю приходится, если поломка случается далеко от дома. Удивляться тут нечему: водителей, постоянно возящих с собой запасные регуляторы, ещё поискать. Но даже в такой непростой ситуации способ добраться до дома (или до ближайшего сервисного центра) всё же есть. Но быстро доехать не получится, потому что каждый час придётся лезть под капот и снимать клеммы с регулятора напряжения. А потом с помощью подходящего куска изолированного провода замыкать плюсовую клемму аккумулятора и контакт «Ш» на регуляторе. Делается это для того, чтобы заряжающий ток не превысил отметку в 25 ампер. После этого клеммы регулятора возвращаются на место, а автомобиль заводится. На нём можно ехать минут 30, при этом следует включить максимальное количество потребителей энергии — от фар до магнитолы. А через 30 минут следует опять остановиться, и снова проделать всю вышеуказанную процедуру, так как без этого аккумулятор просто перезарядится и закипит.

Итак, проверить регулятор напряжения на ВАЗ 2107 под силу даже начинающему автолюбителю. Всё, что для этого требуется — умение пользоваться мультиметром и отвёрткой. Выполнение перечисленных выше рекомендаций позволит автовладельцу сэкономить около 500 рублей. Именно столько стоит в автосервисе проверка и замена регулятора напряжения.

Характеристика регулятора напряжения

Что такое регулятор постоянного тока, какую роль он играет в автомобильном генераторе, какое напряжение должен выдавать генератор? Можно ли поднять и увеличить количество выдаваемого параметра с помощью простейшего трехуровневого устройства? Для начала давайте разберем, какова конструкция элемента и в чем заключается его предназначение.

Назначение

Итак, для чего применяется электронный регулятор напряжения генератора автомобиля? При запуске силового агрегата, как известно, в первую очередь начинает вращаться коленчатый вал, это происходит в результате воздействия на него постоянного тока. Ток в амперах осуществляет начало движения роторного механизма, после чего начинает функционировать генераторный узел. Регулятор постоянного напряжения используется для контроля всех процессов.

Если напряжение будет не высоким, а из-за выхода из строя регулятора напряжения генератора мощность механизма будет отсутствовать, узел запустить не получится. При отсутствии мощности генератора ток в амперах просто не будет подаваться на оборудование. Простой регулятор напряжения дает возможность удерживать ток в амперах в указанном диапазоне, это его основное предназначение.

Конструкция

Теперь разберем вопрос устройства: любой повышающий РН, даже простой и самодельный, будет состоять из:

1. Выпрямительного блока. Этот элемент включает в себя несколько диодных компонентов, обычно их количество равно шести. Все компоненты этого блока подключаются между собой по специальному мосту.
2. Роторный механизм с обмоткой. Это устройство осуществляет вращение вокруг оси, его предназначение заключается в образовании магнитного поля внутри узла.
3. Статорный механизм. На корпусе данного устройства расположены три обмотки, подключенные друг к другу. Благодаря этим обмоткам обеспечивается не только обеспечение более повышенного заряда, а также увеличения мощности для автомобильного аккумулятора. Они также позволяют обеспечить током всю электросеть транспортного средства.
4. Крыльчатки. Данный элемент устанавливается на внешней части механизма. Крыльчатка используется для обдува и охлаждения обмотки, без нее возможен перегрев последней.
5. Корпусная крышка. Ее назначение заключается в скрытии все составляющих конструктивных частей узла, благодаря чем у обеспечивается надежная защита устройства от воздействия грязи и пыли. В зависимости от модели, крышка может иметь специальный кожух — если конструкция подразумевает его наличие, то регуляторный элемент будет расположен сразу за ним.
6. И само реле. Если генератор выдает большое напряжение, не свойственное для бортовой сети, или слишком низкое, то реле позволит стабилизировать этот параметр до нужного уровня. Стабилизатор должен обеспечить именно оптимальное напряжение, не повышенное и не пониженное (автор видео — Виталий Галанкин).

Принцип работы

В том случае, если вы решите подключить обмотку без регуляторного устройства к источнику питания, то значение постоянного тока после подсоединения, разумеется, будет повышенным. С помощью данного устройства осуществляется выравнивание значения, что позволяет предотвратить поломку оборудования. Регуляторное устройство асинхронного генераторного узла — это, фактически, выключатель. Если напряжение на зажимах генератора не соответствует норме, механизм осуществляет регулировку параметра до нужного значения.

Перед тем, как повысить напряжение генератора, необходимо точно узнать, сколько должен быть параметр на конкретном устройстве. В идеале значение должно варьироваться в районе 14-14.2 вольт, но допускается от 13.6 вольт. Здесь многое зависит от модели автомобиля и самого генераторного узла, установленного на нем. Поэтому точно узнать, сколько вольт должно быть, нужно в технической документации.

Следует отметить, что выработка параметра производится по принципу — когда вращается роторный узел, на обмотку поступает невысокое напряжение, а в ходе вращения на выводах механизма образуется переменный ток. Впоследствии он передается на обмотку. Если вы не знаете, как повысить напряжение генератора, то в первую очередь следует проверить качество натяжки самого ремня. Как правило, о необходимости увеличивать и повышать значение напряжения автовладельца задумываются в том случае, если ремешок устройства ослаб, хотя его нужно просто подтянуть (автор видео — канал T-Strannik).
