Не работает спидометр или дергается и прыгает стрелка спидометра: фото и видео решения проблемы

Неисправности тахометра

Несмотря на то что тахометр ТХ-193 считается довольно надёжным, неисправности бывают и у него. Их признаками являются:

• отсутствие реакции стрелки на изменение количества оборотов двигателя;
• хаотическое движение стрелки вверх-вниз, независимо от режима работы двигателя;
• явное занижение или завышение показаний.

О каких же поломках свидетельствуют перечисленные признаки?

Стрелка не реагирует на измерение количества оборотов

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

1. Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
2. Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
3. При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
4. Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.

Видео: стрелка тахометра не реагирует на обороты двигателя

Тахометр на ВАЗ 2106 взбесился

Стрелка тахометра хаотично скачет

Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

• отсутствие хорошего контакта на минусовой клемме аккумулятора;
• окисление или подгорание коричневого провода на катушке зажигания;
• подгорание или износ контактов крышки распределителя зажигания, или бегунка;
• износ подшипника вала трамблёра;
• замыкание красного провода, питающего прибор, на «массу» автомобиля;
• неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Видео: скачки стрелки тахометра

Дергается стрелка тахометра ВАЗ 2106

Тахометр занижает или завышает показания

Если прибор откровенно врёт, то проблема, скорее всего, кроется в системе зажигания. Иными словами, показывает он правильно, вот только количество импульсов, создаваемых прерывателем за один оборот вала распределителя больше или меньше четырёх. При неправильных показаниях тахометра, обычно, наблюдается ухудшение работы двигателя. При этом могут плавать обороты, периодически появляются пропуски зажигания, что сопровождается троением двигателя, выхлопом белого или сизого цвета.

Неисправность в таком случае следует искать в прерывателе, вернее, в его контактной группе или конденсаторе. Для устранения подобной неисправности необходимо:

1. Разобрать распределитель зажигания.
2. Проверить состояние контактов прерывателя.
3. Зачистить контакты.
4. Произвести регулировку зазоров между контактами.
5. Проверить исправность конденсатора, установленного в прерывателе.
6. Проверить исправность датчика положения коленвала. В случае неисправности — заменить его.

Однако причина может быть и в самом тахометре. Случаются неисправности, связанные с деталями электронной платы, а также с обмоткой миллиамперметра. Здесь без познаний в электронике не обойтись.

Старые модели приборов марки ТХ-193 предназначены исключительно для контактной системы зажигания. Все владельцы «шестёрок», которые самостоятельно переоборудовали свои машины под бесконтактную систему, сталкивались после этого с проблемами в работе тахометра. Все дело в разной форме электрических импульсов, поступающих на прибор с прерывателя (в контактной системе) и коммутатора (в бесконтактной системе). Самым простым способом решения такой проблемы является установка конденсатора в разрез того самого коричневого провода, идущего с прерывателя. Но здесь требуется опытным путём подобрать нужную ёмкость. В противном случае тахометр будет врать. Так что, если у вас нет желания заниматься подобными экспериментами, просто купите прибор для бесконтактной системы зажигания.

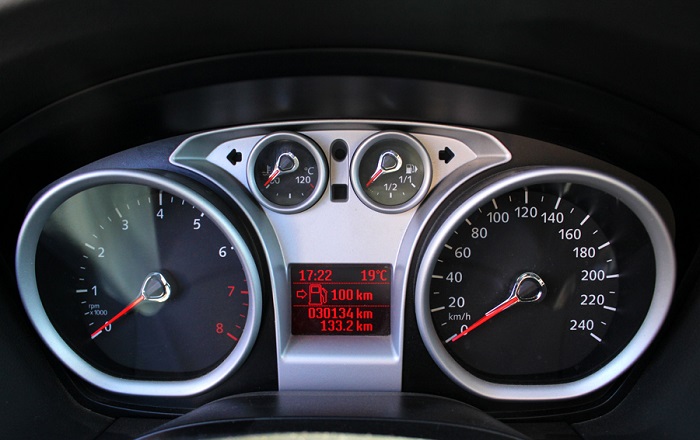

Предназначение спидометра и распознавание поломки

Перед тем, как разбираться с неполадками автомобиля, необходимо узнать больше о спидометре. Понять где он расположен и для каких функций предназначен. Спидометр нужен для преобразования частоты вращения исходящей от приводных валов к датчикам спидометра и указания скорости перемещения автомобиля, а также указания пути, который проехала машина

При скачках, остановке или постоянных поворотах (любых «самостоятельных» действиях) стрелки спидометра необходимо обратить внимание на проблему, причин для которой может быть множество

Например:

1. Неполадки в самом механизме спидометра;
2. Поломка (повреждение) троса детали;
3. Сломан привод спидометра.

Далее следует понять почему всё-таки не работает спидометр на ваз 2109. Для поиска причины нужно произвести осмотр под автомобилем (в смотровой яме или используя подъемник). После чего открутите гайку, которая крепит трос спидометра. Необходимо позвать кого-то в помощь, чтобы когда вы крутили тросик в разные стороны помощник следил за стрелочкой.

В том случае, когда стрела спидометра скачет, означает исправную работу механизма и нужно проверять привод. Но следует быть внимательнее, так как бывает то, что стрелка скачет, но проблема всё равно в тросике (он распушился и задевает оплетку) из-за чего автовладельцы путаются и не понимают в чем проблема.

Дальше нужно разобраться с тем, как снять привод, если спидометр на ваз 2109 вышел из строя. Для начала отпустим попречину, которая крепит КПП и подденем корпус привода с помощью плоской отвертки. Потом отожмем КПП от привода и вытащим его. Далее необходимо проверить исправность механизма привода. Для этого нужно крутить шестерёнкой и проверить поворачивается ли паз под трос спидометра. В том случае, когда паз не поворачивается требуется замена привода.

Теперь вы ознакомлены с инструкцией определения и устранения неполадок и поломок в том случае, если стрелочка спидометра начинает «скакать».

Поломка приборной панели — первое, о чем вы задумаетесь

Главной неполадкой, о которой задумывается большинство водителей при отсутствии показания спидометра и одометра, является поломка самой приборной панели. Возможно, в спидометре сломались какие-то пластиковые шестерни, которые столь ненадежны, а от одометра отошло крепление разъема. Причин неполадок и вправду может быть очень много, каждая причина обладает своей особенностью проявления. Но зачастую виновником отсутствия показания спидометра не является сама приборная панель. Этот элемент может сломаться по нескольким важным причинам:

• давно проявившаяся неполадка, которая не находила нормального решения и достаточно качественной диагностики;
• одновременно с прекращением показа скорости и пройденных километров пропала и подсветка приборной панели;
• провода от старости и сложных условий эксплуатации перетерлись и закоротили, создав локальное короткое замыкание;
• в щиток приборов попала вода, электронный механизм не выдержал такого испытания и перестал нормально функционировать;
• во время эксплуатации автомобиля от щитка приборов исходит определенный звук, схожи с жужжанием (сломались шестеренки);
• на механических старых спидометрах нередко выходит из строя крепление тросика, идущего на панель от коробки передач.

Такие проблемы все имеют довольно простое решение, но зачастую владельцы автомобилей принимают решение замены как минимум спидометра, как максимум — всей приборной панели. Это обходится очень дорого даже для старого отечественного авто, так как приборы всегда стоили немало. Интересно, что после выполнения всех действий по замене и установке нового спидометра или даже изготовленной на заводе панели приборов, только извлеченной из заводской упаковки, не всегда вы получите нужные результаты. Ожидаемая работа спидометра может так и не начаться по многим причинам, включая оговоренные ниже особенности.

Механический

Механические или аналоговые спидометры работают за счёт вращения гибкого вала (тросика). Трос нижней частью прикреплён к шестерне вторичного вала коробки переключения передач (КПП). Вверху гибкий вал входит в панель приборов и жёстко соединён с магнитным диском, который соосно вращается относительно металлической пластины. Под воздействием переменного магнитного потока пластина поворачивается на определённый угол вместе со стрелкой. Чем быстрей будет вращаться тросик, тем больше будет отклоняться стрелка по шкале, отмечая скорость движения автомобиля.

Неисправности аналогового спидометра и их устранение

Поломку прибора водитель заметит сразу. Стрелка спидометра не реагирует на изменение скорости движения, а зависает или не опускается на ноль при полной остановке автомобиля. Причины, вследствие которых перестал работать спидометр, могут быть разного характера.

У аналоговых приборов чаще всего выходят из строя их механические части. Чтобы узнать, почему не работает спидометр, нужно извлечь блок приборов из торпеды автомобиля. Поступают следующим образом:

1. У разных машин крепления устроены по-разному. Клипсы нужно найти по периметру блока и отжать какой-либо неметаллической пластинкой.
2. С тыльной стороны панели снимают контактные разъёмы.
3. Отвинчивают гайку крепления тросика.
4. Если гибкий вал лопнул, то его часть можно легко извлечь из кожуха. Тросик меняют на новый.
5. Далее проверяют цельность деталей и узлы соединений.
6. По возможности повреждённые части меняют на новые детали.
7. Собирают скоростемер и устанавливают панель приборов в обратном порядке.
8. Если после сборки опять не работает механический спидометр, то отремонтировать его смогут только специалисты на СТО.

Принцип действия

Инжекторный мотор работает под управлением сложной электронной системы. Только взаимодействие всех датчиков позволяет без проблем эксплуатировать такой двигатель. Система подсчета скорости также работает в этой электронной цепи.

Электронный счетчик скорости состоит из следующих узлов:

1. ЭДС или датчика скорости. Представляет собой электромеханическую деталь. Это устройство работает по принципу создания электрических импульсов из взаимодействия металлического вторичного вала и магнита ЭДС. При прохождении дополнительного зуба шестерни датчик замыкается, создавая импульс.Некоторые модели оснащаются датчиком на электромеханической основе. В нем нет магнита. Образование электрических импульсов происходит за счет передаточного вращения шестерни на штоке привода. Вращение создает импульсы по принципу устройства Холла.
2. Сеть проводов, соединяющих ЭДС с бортовым компьютером. Именно по этой сети происходит передача электрических импульсов от датчика к бортовому компьютеру.
3. Приемник — привод, являющийся основным механизмом самого спидометра. Устройство получает уже рассчитанные сигналы от ЭБУ. За счет этих импульсов производится отклонение стрелки на определенный угол.

Данная система достаточно надежная. Максимальный срок эксплуатации составляет не менее 100 тысяч км.

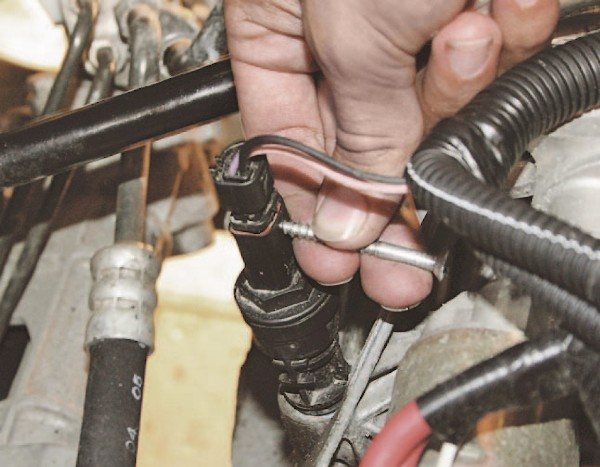

Описание ДС

Как мы уже сказали, основное предназначение датчика привода спидометра заключается в точном определении скорости движения транспортного средства. Благодаря этому устройству модель всегда может знать, с какой скоростью движется его авто. Что касается разновидностей, то ДС могут относиться к контактному либо бесконтактному типу. На сегодняшний день большинство наших соотечественников отдают предпочтение бесконтактным вариантам. Контактные ДС, несмотря на все достоинства, имеют один значимый недостаток — они склонны к загрязнению, что в свою очередь приведет к неточности выводимых показаний.

Конструкция и принцип действия

Конструктивно по схеме эта деталь состоит из:

• привода спидометра;
• корпуса;
• а также самого контроллера с разъемом для подключения к бортовой сети.

Что касается принципа работы, то он основывается на измерении уровня частоты сигналов от контроллера, который находится на корпусе коробки передач либо раздаточной коробке. На выходе девайса во время езды образуются прямоугольные импульсы, минимальное значение которых должно составлять не меньше 1 вольта, а максимальное — не меньше 5 вольт.

По международным стандартам контроллер должен вырабатывать около 6 тысяч таких импульсов на протяжении одного километра пробега. Сами импульсы впоследствии преобразуются в ток, который замеряется магнитоэлектрическим устройством. Следует отметить, что значение тока напрямую зависит от количества подаваемых сигналов за определенную единицу времени. То есть данное значение будет прямо пропорциональным скорости езды транспортного средства.

Помимо этого, благодаря электронной схеме, которая установлена в приборную панель, методом подсчета поступающих сигналов обеспечивается работоспособность шагового электромотора. Последний предназначен для вращения барабанов счетчиков, после чего выводит соответствующую информацию на маленький экран, где демонстрируется общий, а также суточный пробег авто. Если речь идет о суточном пробеге, то это значение при необходимости можно обнулить.

Признаки неисправности

Если ДС по каким-то причинам выходит из строя, это приведет к тому, что блок управления не сможет определить скорость передвижения. Однако, это не единственная проблема, поскольку также могут возникнуть сбои в работоспособности силового агрегата.

Предлагаем более подробно ознакомиться с признаками неисправности, по которым можно определить выход из строя ДС:

• спидометр на приборной панели либо вовсе перестал работать, либо выводит неправильные показания;
• в работе двигателя, в частности, на холостых оборотах проявляются сбои;
• увеличился расход топлива;
• работа мотора ухудшилась, силовой агрегат не может развивать необходимую скорость;
• двигатель может самопроизвольно остановиться во время движения на холостых оборотах, в частности, когда водитель пытается выжать сцепление для переключения передачи;
• если авто оснащено бортовым компьютером, то на приборке может появиться индикатор Check;
• в том случае, если авто оборудовано электрическим усилителем руля, то может выйти из строя и этот узел;
• в некоторых авто, к примеру, Лада Калина выход из строя ДС может также привести к повышенной чувствительности контроллера уровня горючего в бензобаке (автор видео — канал Автоэлектрика ВЧ).

Что касается причин, то, как правило, они обусловлены повреждением электопроводки авто, так что проверка работоспособности должна начинаться с диагностики состояния контактов и электроцепей. Возможно, проблема заключается в окисленных либо грязных контактах, поэтому их необходимо будет очистить и обработать смазкой, к примеру, Литолом. Обрыв проводки необходимо искать в первую очередь рядом с разъемом подключения, поскольку в этом месте провода сгибаются и обычно перетираются.

Также причина неисправности может заключаться в нарушении целостности изоляции проводки в области установки выпускного коллектора. В условиях повышенных температур изоляция может расплавиться, что приведет к замыканию устройства. Также ДС может передавать неверные показания из-за износившегося тросика спидометра. Со временем на нем образуются трещины и разрывы, что способствует выходу из строя контроллера.

Прочие причины неполадки и пути их решения

Можно найти десятки вариантов проблем, которые также вызывают неадекватную реакцию спидометра. К примеру, если в системе приборного щитка вылетела одна из десятков пластиковых шестерен, придется отвезти авто к мастеру, поскольку самостоятельно приборную панель лучше не разбирать. Также вполне может быть, что где-то в цепи электрической системы перетерся проводок, который будет крайне сложно найти, и замена датчиков скорости и панелей приборов ничего не даст. В таком случае авто необходимо предоставить на ремонт электрику, чтобы тот оценил все параметры и выполнил ремонт. Возможны и следующие причины неполадки:

• механизм стрелки демонстрации скорости просто заклинило в определенной положении, придется выполнить ремонт спидометра;
• после скрутки пробега на механическом спидометре произошла поломка шестеренок, перестали считаться пройденные километры;
• при попытке сматывания пробега на электронном спидометре произошло блокирование системы, загорелся Check Engine;
• виной всему может быть бортовой компьютер, который обрабатывает информацию от датчика и передает ее на щиток приборов;
• нередко проблемы возникают при попытке самостоятельно изменить параметры автомобиля проведением различных работ;
• чип-тюнинг и различные вмешательства в работу бортового компьютера могут вылезти непредсказуемыми проблемами.

Вот такие неполадки могут вызвать проблему, когда спидометр не показывает скорость и не считает километры. Так что здесь точно невозможно выделить какую-нибудь одну неполадку, которая точно бы отвечала проблеме и осталась одной из главных и самых распространенных причин поломки спидометра и одометра. Ваш автомобиль может перестать считать километры и показывать скорость даже сразу же после выезда из автосалона, и в таком случае все проблемы устранят дилеры по гарантии. Но самостоятельно разбираться с неполадкой и пытаться ее излечить своими руками не следует. Так вы сможете только навредить автомобилю и получить дополнительные поводы поездки в диагностический и ремонтный сервис. Смотрите видео с решением проблемы датчика скорости на Рено Логан:

Погрешности

Никакой прибор не покажет точных значений. Следовательно, стоит брать в учет определенную погрешность. На каждом приборе она имеется, ее можно узнать, прочитав инструкцию. Это касается даже точных приборов. Например, даже в истребителях они имеют определенное число расхождений.

Следовательно, главный вопрос будет заключаться не в том, что приборы точные или нет, а в том, какая именно погрешность у них может присутствовать. Большинство автомобилистов этим не интересуются, а полагаются на точность показателей. Но в правилах дорожного движения прописано, что погрешность приборов может составлять 19км/ч. Соответственно многие могут превышать скорость именно на это значение, но стоит помнить, что штрафные санкции начинаются с превышения в 20км/ч.

Ремонт спидометра и замена троса ВАЗ 2101,2106,2108,2109,21099

Поломка спидометра не приводит к каким-либо повреждениям узлов автомобиля, но все же требует устранения, так как, неправильно оценив скорость, водитель рискует грубо нарушить правила и даже попасть в аварию. В сущности, все неисправности спидометра могут быть связаны с его механизмом, либо же с обрывом троса привода спидометра.

Снятие спидометра на ВАЗ 2101,2106,2108,2109,21099.

Если у вас стоит спидометр круглой формы как на автомобиле ВАЗ 2106. Для того чтобы снять спидометр необходимо снять переднюю панель щитка приборов. Первым делом нужно открутить два болта, которые крепят пластиковые накладки рулевой колонки, после чего поочередно снять нижнюю и верхнюю части. При этом снимается уплотнительное кольцо замка зажигания, которое нужно будет установить при сборке. В нижней части передней панели имеются два углубления, примерно на уровне рулевой колонки, в которых располагаются отверстия для доступа к скобам крепления. Вставляем в них плоские отвертки и поддеваем панель. Если отверстия закрыты заводским полимером или пленкой, их нужно просто прочистить с помощью той же отвертки, ножа или шила. Панель приборов выходит из посадочного места и есть прямой доступ к спидометру.

Если у вас стоит спидометр старого образца, как на автомобиле ВАЗ 2101. Чтобы снять спидометр на ВАЗ, сначала нужно снять решетку обдува, которая находится со стороны печки, либо решетку обдува стекла. Они крепятся на простых фиксаторах, которые можно либо отжать отверткой, либо провернуть. Через открытое отверстие получаем доступ к фиксаторам, которые держат щиток приборов. Освобождаем один из фиксаторов, после чего выталкиваем щиток приборов в сторону салона. Если щиток не снимался долгое время и фиксатор закис, рекомендуется использовать жидкость WD-40 или ее аналог.

Определение причины поломки.

После того как передняя панель демонтирована, можно без труда снять спидометр. Для того чтобы определить, в чем неполадка – в механизме спидометра или тросе привода, нужно просто прокрутить трос и посмотреть на работу стрелки спидометра. Если она вращается равномерно, соответственно прикладываемому усилию, значит проблема в тросе. Если же стрелка «проскакивает» или не реагирует на вращение троса, то нужно менять спидометр.

При замене спидометра нужно обратить внимание на цветовую маркировку на задней крышке. В разных моделях автомобилей ВАЗ использовались несколько типов редукторов с разным передаточным числом. Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час

Совместимость той или иной модели спидометра и обозначается цветовой маркировкой

Если поставить спидометр, который был разработан для другого редуктора, то он будет давать погрешность в показаниях, которая может составлять до 10 км/час на каждые 50 км/час. Совместимость той или иной модели спидометра и обозначается цветовой маркировкой.

Замена спидометра и троса.

Заменить спидометр проще простого, достаточно отсоединить электрические разъемы и перебросить их на новый спидометр. С помощью пассатижей нужно открутить прижимную гайку троса и перебросить его на новый спидометр. После этого можно устанавливать спидометр на место и собирать панель. Для замены троса его в первую очередь нужно отсоединять от редуктора. Соединение находится под днищем, возле коробки. Пассатижами откручиваем прижимную гайку, после чего отсоединяем трос. Затем таким же образом откручиваем трос со стороны спидометра. В районе гайки имеется проушина, к которой нужно привязать мягкую проволоку или прочную нить. Затем вынимаем трос на себя со стороны редуктора, так чтобы конец нити остался в салоне. Отвязав нить или проволоку от старого нужно перевязать ее на новый трос, после чего втянуть его в салон и подключить. Если проушины нет (такое бывает на неоригинальных тросах привода спидометра), можно в качестве стопора для нити использовать гайку.

Перед установкой желательно смазать новый трос смазкой «Литол» или «Шрус», немногим более половины его длины, начиная со стороны редуктора. Так он дольше прослужит и не будет перетираться об оболочку на местах сгибов.

Почему стоит менять спидометр целиком, если можно найти и устранить причину поломки его механизма, так это лишь потому, что запчасти для спидометров не выпускаются, они продаются в сборе. Кроме того, если сломалась одна деталь, то в ближайшем будущем произойдет поломка следующей. А кропотливая работа по поиску и устранению поломки отнимает много времени, поэтому проще купить и установить новый спидометр и забыть о неисправностях.

Видео ремонта спидометра ВАЗ 2108, 2109, 21099

Основные неисправности приводного механизма спидометра

Конструктивно привод спидометра ВАЗ 2107 представляет собой гибкий стальной трос, который находится в бронированной оплетке. Эта оплетка служит в качестве неподвижного основания, так как главная задача троса — это вращение. При его вращении внутри оплетки, происходит передача крутящего момента, который снимается с КПП и передается на датчик спидометра. Для передачи вращающегося момента в конструкции троса с оплеткой также используются соединительные элементы. Один из этих устройств соединяет привод с редуктором КПП, а второй с механизмом указателя скорости.

Привод спидометра ваз 2109

Зная устройство приводного механизма, необходимо проанализировать возникающие его неисправности. Эти неисправности можно разделить на два вида:

• Основные — когда спидометр полностью перестает функционировать и отображать информацию о текущей скорости движения автомобиля.
• Второстепенные — когда показатель скорости работает, но при этом издает сторонний шум.

Причины возникновения основных видов поломок привода спидометра семерки, следующие:

1. Неисправность стрелочного указателя скорости. Случается, это редко, но такая поломка не исключается.
2. Оборвался гибкий вал, то есть происходит нарушение целостности стального троса. Чтобы исправить ситуацию, надо поменять трос.
3. Самостоятельное вывинчивание крепежных гаек, которыми фиксируются наконечники приводного механизма. Эту поломку можно устранить путем затягивания фиксирующих гаек.
4. Если повреждены наконечники гибкого привода — ведомая и ведущая шестерня. Когда не работает спидометр на ВАЗ-2107, то причины поломки могут скрываться в нарушении целостности наконечников, поэтому при такой поломке понадобится произвести замену троса. Если поврежден механизм указателя скорости, то последняя деталь подлежит замене, а трос при этом может быть исправным.
5. Неисправность привода гибкого вала. Это одна из самых трудных поломок, когда поломка касается не привода, а КПП. При поломке ответного гнезда КПП, понадобится выполнить ремонт устройства.

Еще также в процессе эксплуатации семерки может возникнуть такой тип поломки, как возникновение постороннего шума, исходящего от указателя скорости. Причинами такого явления выступают:

• Малый радиус изгиба троса, поэтому он начинает сильно тереться об оплетку и скрипеть. Исправить поломку можно путем выравнивания. Если же устройство не повреждено, то его надо заново переложить.
• Когда повреждается оплетка. Причиной повреждения является нарушения целостности защитного слоя бронированного основания. Если повредилось защитное основание, то привод необходимо заменить.

Только после того, как будет выявлена поломка, можно принять решение о ее устранении. Чаще всего причиной неисправности спидометра является трос, поэтому рассмотрим процесс его замены.

Инструменты для замены привода спидометра ВАЗ 2107

Чтобы заменить привод указателя скорости семерки, понадобится минимальный набор инструментов, а также полчаса времени. Из инструментов понадобится только отвертка и пассатижи. Чтобы упростить выполнение работ по замене, рекомендуется воспользоваться стальной проволокой, диаметр которой должен быть в пределах от 0,3 до 0,5 мм. Обязательное условие, предъявляемое к проволоке — это ее длина, составляющая не менее 2 метров.

Работы по замене лучше проводить из смотровой ямы, так как крепление троса в КПП находится в нижней части автомобиля. Процесс замены не трудный, поэтому достаточно один раз выполнить все с соблюдением инструкции, чтобы при следующей замене произвести работы самостоятельно.
