Неоновая подсветка днища автомобиля. за и против

Выбор подсветки для днища автомобиля

Разумно будет задуматься перед установкой подсветки об её типе. Итак, на современном авторынке существует два вида подсветки: неоновая и светодиодная. Данные два вида имеют свои минусы и плюсы.

Неоновая подсветка представляет собой лампы, внутри которых есть специальный газ. Все лампы объединяются в ударопрочный корпус. Огромным плюсом в неоновой подсветке является то, что существует возможность фокусирования направления света в нужное место, что позволяет создавать точечный эффект освещения. Но, к сожалению, это единственный плюс неоновых ламп. Недостатком считается то, что они очень хрупкие и не ударопрочные, что сказывается на денежных затратах.

Ещё один минус проявляется в выборе цветовой «гаммы», поскольку выбор цветов и яркость свечения формируется за счёт специального газа и тока. Достаточно часто, как гласит практика, на специальных станциях техобслуживания водителю порекомендуют и возьмутся за установку неоновую подсветку днища. Первая причина, так это то, что они достаточно быстро ломаются во время быстрой езды. Во-вторых их нужно бережно устанавливать и без единой ошибки. Как всем известно, стоит такое на порядок дороже и работники СТО из-за такой работы пытаются вынудить как можно больше денег.

Если же говорить о стойкости к ударам, так это светодиодная подсветка. Обычно, она представляет собой трубку из пластика и лентой светодиодной внутри. Она стала популярной из-за своей возможности деления на разные размеры. Светодиодную ленту можно разрезать как на маленькие кусочки, так и оставить целиком длиной в несколько метров.

Её сможет установить даже ребёнок, да и цена на неё не «кусается», что является ещё парочкой преимуществ. Ну и, конечно же, не стоит забывать о надёжности конструкции в сравнении с неоновой подсветкой. Как правило, светодиодная лента стоит в десятки раз дешевле, чем неоновая подсветка с помощью ламп. Теперь о минусах. Точнее о минусе. В данном виде подсветки нету возможности рассеять свет, таким образом будет выглядеть в виде света и точек под днищем.

Теперь о том, к чему сводится подсветка, а именно о блоке управления. Главное его предназначение – это доступность управления разными цветами на установленной подсветке днища. Если его не устанавливать, то подсветка будет обычной и без всяких спецэффектов, но зато равномерной. При выборе блока управления необходимо следовать двум факторам.

Первый – обращать внимание на количество программ по смене цветов. А второй, — доступность управления на расстояния, иначе говоря, дистанционно

Если логично подумать, то станет понятно, зачем нужно большое количество программ на блоке управления. А именно, это поможет реализовать как можно больше оттенков и цветов в подсветке днища. А управление на расстоянии поможет манипулировать подсветкой как душа пожелает.

Основания для наказания за подсветку днища автомобиля

Несмотря на то, что подсветка днища автомобиля может быть расценена сотрудником дорожной полиции, как спецсигнал, такая квалификация практически не используется.

Наиболее распространены следующие:

• внесение неправомерных изменений в параметры автомобиля (ч. 1 ст. 12.5.);
• нарушение требований законодательства при установке световых приспособлений ненадлежащего цвета или режима работы (ч. 3 этой же статьи).

Внесение недопустимых изменений в конструкцию автомобиля

Все рассмотренное выше – это лишь возможные варианты развития ситуации на практике, но никак не законодательные обоснования.

Если же произвести детальный анализ нормативных положений, то по данному основанию не должны штрафовать тех, кто установил на своей машине освещение под днищем.

Приведем обоснования, подтверждающие этот факт, из нормативных положений КоАП.

За незаконные изменения в конструкцию машины наказание следует по ч. 1 ст. 12.5. В статье указано, что список неправомерных изменений определен в Перечне неисправностей и условий (Приложение к ПДД).

Здесь же сказано, что указанное наказание (предупреждение или штраф) применяется в случаях, если нарушение не подпадает под одну из других частей настоящей статьи (ч. 2 – ч. 7).

Теперь смотрим ч. 3. Здесь сказано, что за управление машиной с установленными на передней части фарами, излучающими красный свет, а также за управление ТС со световыми агрегатами в любой части авто, режим работы и цвет огней которых не соответствует Перечню, следует более суровое наказание – лишение до 1 года.

Другими словами, все нарушения, которые регламентируются ч. 3 ст. 12.5., относятся именно к нарушениям правил установки и/или использования световых приспособлений.

Ч. 3.1. Перечня гласит, что не допускается использование ТС, если количество, тип, цвет, расположение и режим работы световых агрегатов отличны от тех, которые были предусмотрены заводом-изготовителем.

Ключевое слово здесь – расположение. Поскольку в большинстве машин конструктивно не предусмотрена подсветка днища, делаем вывод, что это нарушение правил расположения световых приспособлений.

Представляется, что именно по ч. 3 ст. 12.5., следуя вышеуказанным выводам, и должны штрафоваться граждане, установившие лампочки на днище. Однако на практике все может выглядеть по-другому.

Нарушение установленных требований при размещении на автомобиле осветительных приборов

Если следовать буквальному пониманию закона, то наказание по ч. 3 ст. 12.5. должно последовать вне зависимости от того, “выходит” ли подсветка днища за его пределы.

Так, подсветка может быть синей или красной, а спереди такой цвет использовать запрещено. То же самое, если подсветка выходит за границы задней части авто – согласно 3.6. Перечня, фонари заднего движения должны быть только белые, иные световые агрегаты (поворотники, габариты) – только красные, желтые или оранжевые.

Не совсем понятно, как будут классифицировать нарушение, связанное с подсветкой, выходящей за границы задней части. К чему ее отнесут – к фонарям заднего хода, или к иным световым приборам (и какой цвет считать, как несоответствующий?).

На наш взгляд, классифицировать по ч. 3.6. Перечня (и применять наказание по ч. 3 ст. 12.5. именно за несоответствие цвета) не представляется возможным.

Итак, сделаем небольшие выводы. Но как будет выглядеть ситуация на практике, предсказать сложно:

• состава правонарушения по ч. 1 ст. 12.5. нет, так как в этой части сделана отсылка на ч. 3., регламентирующую ответственность именно за нарушения, связанные со световыми приспособлениями;
• более уместна классификация по ч. 3 ст. 12.5., и именно за то законодательное нарушение, которое определено в ч. 3.1. Перечня, а не ч. 3.6.;
• именно нарушение расположения световых агрегатов, поскольку подсветка изначально не идет с завода, и является основным составом правонарушения.

Стайлинг салона

Неон на авто все чаще используется для стилизации салона. Речь пойдет о холодном неоне, который представляет собой ПВХ шнур, являющийся цветной оболочкой, со светящимся внутренним слоем (люминофором) и жилами питания. Главное преимущество холодного неона перед обычными неоновими трубками – эластичность. Светящийся шнур может принимать любую форму, что и позволило использовать его для тюнинга интерьера автомобиля. Холодный неон достаточно долговечен, а установить его можно своими руками. Существуют несколько серий гибкого неона:

• 1-го поколения;
• 2-го поколения (имеет маркировку CW);
• 3-го поколения (серия CWH).

Последнее поколение обеспечивает наиболее яркое свечение. Неоновые шнуры представлены в разном сечении (от 0.9 до 5 мм). Для монтажа в автомобиле порой удобно использовать специальный неон серии CWS, который выполнен в форме шнура со шлейфом. Так вы сможете более надежно закрепить подсветку между пластиковыми панелями. Сечение шнура влияет не только на эластичность и степень освещения, но и на процесс монтажа. Для подбора необходимой толщины, перед покупкой рекомендуем замерить величину зазоров между панелями. Так вы сможете купить шнур, который плотнее всего «сядет» в посадочное место. Неровно закрепленная, а также постоянно свисающая от вибраций гибкая неоновая подсветка не прибавит вашему салону эстетичности.

Монтаж своими руками

Чтобы установить неоновую подсветку в свой автомобиль, вам потребуется:

• неоновый шнур нужной длины;

• преобразователь, необходимый для внедрения устройства в бортовую сеть автомобиля. Без инвертора стандартные +12 В не обеспечат свечение;
• стандартный набор для пайки, описанный выше;
• термоусадка, соединительные разъемы.

Количество и вид крепежных элементов зависит от того, как гибкий неон будет установлен на автомобиль. В продаже существуют готовые комплекты, в которых питание осуществляется от прикуривателя. Неудобство такого способа установки в том, что вам либо придется устанавливать достаточно громоздкой разветвитель прикуривателя, либо жертвовать питанием других потребителей на время включения неоновой подсветки салона.

При желании, а также навыках электромонтажа и чтения электросхем, вы можете запитать светодиодную ленту специальной кнопкой. Если реализовать питание от габаритов, то подсветка будет зажигаться вместе с включением габаритных огней. Неоновая подсветка на авто может быть разрезана на нужные отрезки и подведена к одному инвертору. На видео показан процесс пайки холодного неона.

Способы подключения светодиодной ленты в автомобиле

Существует несколько вариантов подключения осветительного устройства в автомобиле. Большой популярностью пользуется самый простой вариант – с применением резистора. Также используются методики, связанными с использованием линейного или импульсного стабилизатора.

Каждая методика отличается своими индивидуальными особенностями и последовательностью действий. Что касается инструментов и материалов, то их перечень во всех случаях схож.

Необходимые инструменты и материалы

Установка светодиодной ленты на автомобиль через прикуриватель осуществляется достаточно просто.

Для проведения монтажных потребуется подготовить такие инструменты, как:

• влагозащитная RGB лента на четыре контакта или иной подходящий вариант осветительного прибора;
• четыре специальных клеммы или надежных коннектора;
• многожильный провод, желательно с цветами проводков как на контроллере;
• контроллер на 12 В, который подходит для легкового авто;
• специальный силиконовый герметик.

После подготовки всех необходимых инструментов и устройств можно приступать непосредственно к монтажным работам.

Также советуем внимательно изучить статью нашего специалиста, из которой можно узнать, как подключить видеорегистратор в машине без прикуривателя.

Простое подключение

В процессе работы двигателя напряжение в машине варьируется в достаточно широком диапазоне. Чтобы избежать перегрузок в напряжении, специалисты советуют установить специальный резистор в разрыв одного из питающих осветительный прибор проводов.

Основным преимуществом подобного варианта включения является обеспечение долговечности светодиодов, что достигается за счет отсутствия перенапряжения светильников.

При значениях напряжения ниже максимального уровня автоматически снижается светоотдача. При перепадах показателей будет проявляться эффект «ярко-тускло».

Если уровень яркости свечения светодиодной ленты не является достаточно важным фактором, можно проводить именно такое подключение.

Подключение через линейный стабилизатор

Подобный вариант подключения позволит забыть о таком явлении, как самопроизвольное изменение уровня яркости свечения в процессе езды. Это основано на установке линейного стабилизатора. Его роль в данной схеме возьмет на себя специальная интегральная микросхема. Довольно часто стабилизатор применяется на базе LM7812, что собрана в корпусе категории ТО220 с током нагрузки примерно 1 А

Но при этом есть одно важное условие

Для обеспечения максимально стабильной работы подобной схемы, требуется проследить за тем, чтобы напряжение было ниже 14 Вт. Определенный запас, равный двум вольтам, требуется для сохранения оптимальной работоспособности LM7812. Нарушение данного правила может привести к срыву стабилизации и появлению на выходе импульсного сигнала. Именно по причине подобного недостатка интегральные стабилизаторы применяются достаточно редко.

В качестве альтернативы стоит использовать специальный регулируемый стабилизатор LM317. Он обладает более высокими техническими характеристиками. Посредством применения резистора есть возможность настроить на сеть UВЫХ=11 В. Это позволит стабильно работать с установленным на аккумуляторе напряжении от 12,3 В.

Если установить сниженный уровень питания, лента будет работать в особом щадящем режиме, а это не всегда является преимуществом.

Подключение через импульсный стабилизатор

Подобный вариант самостоятельного подключения светодиодной ленты является самым оптимальным на данный момент. Импульсный стабилизатор можно сделать своими руками, используя набор Мастер Кит, или приобрести готовую заводскую плату, предварительно собранную на базе LM2596. Готовое решение обойдется по сумме от 300 до 700 рублей, все зависит от максимального уровня тока нагрузки.

В процессе выбора предпочтение стоит отдать плате, которая с тыльной стороны надежно фольгирована обычным алюминием, что в состоянии обеспечить оптимальный отвод тепла на радиатор.

Данный вариант монтажа стабилизатора характеризуется большим количеством преимуществ. Среди них можно отметить наличие встроенной тепловой защиты и ограждения от перегрузок. Обеспечивается высокий коэффициент полезного действия, а также полное отсутствие перегрева при напряжении до 0,5 А. Метод позволяет параллельно соединить несколько светодиодных лент одновременно, причем разного типа. Также обеспечивается высокая степень надежности.

Виды подсветки

Оборудовать свое авто подсветкой можно, выбрав подходящий вариант из множества других — все зависит от вашего кошелька и личных предпочтений. Разница между приборами заключается в принципе их работы. Пользуется спросом неоновая подсветка на авто днища и светодиодная лента. Полоска с диодами более практична и стоит дешевле, зато неоны горят ярче и смотрятся импозантнее.

Тем не менее, водители отдают большее предпочтение светодиодам, так как для установки неонового освещения необходимо оснащать авто дополнительными элементами защиты. К тому же данный тип подсветки нередко выходит из строя в момент эксплуатации машины.

Есть ли штраф за подсветку днища автомобиля?

• Легковые автомобили
• Легковые такси
• Маршрутные автобусы
• Автобусы Автобусы > 16 мест
• Грузовые авто Грузовые авто > 16 тонн
• Тракторы и стоит. техника
• Мотоциклы
• Троллейбусы
• Трамваи

Сначала выберите марку

2 клика и вы узнаете самый выгодный тариф!

Подсветку днища автомобиля, вероятно, придумали те же модники, что придумали подсвечивать подошву кроссовок. Это необычно и интересно. Нас же интересует вопрос о том, есть ли штраф за подсветку днища машины и какой он. Давайте попробуем на него ответить!

На самом деле, если Вы начнёте копаться в интернете, то найдёте достаточно много противоречивых мнений на этот счёт. И, честно говоря, этому стоило бы сильно удивиться, ведь ответ на вопрос о том, разрешена или запрещена подсветка днища светодиодными или иными элементами, достаточно прост. Но давайте рассудим по порядку.

Во-первых, о практике данного вопроса — большинство водителей не штрафуют за подсветку днища, даже если они ездят с включенной подсветкой круглые сутки. Ну или штрафуют достаточно редко. Тем не менее, от региона к региону ситуация с этим может довольно сильно отличаться. То, что не штрафуют кого-то, как какая-то неподтверждённая статистика ещё не значит, что не оштрафуют нас. Поэтому давайте разберём небольшую последовательность рассуждений на вопрос наличия штрафа за подсветку днища.

Единственная статья, которую применяют или пытаются применять за подсветку днища — это 12.5, часть 1, которая предусматривает предупреждение или штраф в размере 500 рублей за управление автомобилем при наличии условий, при которых эксплуатация авто запрещена:

Как видим, статья отсылает нас к Основным положениям (это Приложение к ПДД, и его, согласно тем же ПДД, мы обязаны знать и соблюдать). Что же такого написано в эти положениях, запрещающего подсветку днища? Всё просто! Как утверждают инспекторы, выписывающие за подсветку днища штраф, мы с нашим подсвеченным днищем нарушаем пункт 3.1 Основных положений, который запрещает эксплуатацию транспортного средства в следующем случае:

3.1. Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.

Но, как мы можем подумать, это ведь прямой запрет подсветки днища, и вроде бы сотрудники ГИБДД в этом случае правы. Но мы не зря в цитате пункта подчеркнули термин «внешний световой прибор«. Дело в том, что подсветка днища таковым не является, потому что единственный нормативный акт, который даёт нам определение этого термина и распространяющийся на автомобили — это Технический регламент Таможенного союза о безопасности колёсных транспортных средств.

Именно Техрегламент в пункте 6 даёт определение внешних световых приборов:

Для целей настоящего технического регламента используются понятия, установленные Соглашением о единых принципах и правилах технического регулирования в Республике Беларусь, Республике Казахстан и Российской Федерации от 18 ноября 2010 г., а также применяются термины, которые означают следующее: . «внешние световые приборы» — устройства для освещения дороги, государственного регистрационного знака, а также устройства световой сигнализации; .

Но подсветка днища не имеет целью освещение дороги и, тем более, госномера, а также не является устройством световой сигнализации, поэтому внешним световым прибором не является. Поэтому штрафа за подсветку днища никакого нет.

Других запретов на подсветку днища — даже тех, которые можно было бы «притянуть за уши» — Вы также не найдёте нигде.

Тем не менее, возвращаясь к практике, следует отметить, что эту цепочку, вероятно, придётся доказывать Вам, ведь инспектора чаще всего не принимают во внимание какие бы то ни было оспаривания на месте и просто выписывают штраф. Поэтому нужно подумать дважды, прежде чем устанавливать подсветку днища на машину

Разрешено или нет

Если взглянуть на разные фото и видео, то объективно неоновая или светодиодная подсветка, расположенная в зоне днища на авто, выглядит шикарно. Это разнообразные цветовые решения, наиболее заметные именно в тёмное время суток.

Важно сразу понимать, что здесь речь не идёт о каких-то практичных преимуществах. Особой пользы от такой доработки автомобиля нет

Но если вы что-то уронили ночью под автомобиль, тогда с подсветкой будет намного проще отыскать этот предмет. Хотя нет ничего сложного, чтобы взять фонарик или включить подсветку на телефоне.

Основная причина установки подсветки заключается именно в визуальном эффекте.

Но есть и определённый недостаток. Почему-то сотрудники правоохранительных органов очень сильно реагируют на машины с подобным тюнингом и при каждой возможности останавливают водителя. Но будет ли что предъявить автомобилисту, напрямую зависит от того, как реализована подсветка.

В основном доблестные представители ГИБДД ссылаются на пункт 3,1 действующих правил дорожного движения, актуальных в РФ. Здесь указано, что подсветка является специальным световым сигналом. Потенциально это угроза для серьёзного штрафа либо даже лишения прав сроком 1–1,5 года.

Тут самое главное заключается в том, чтобы установленная подсветка ни коим образом не мешала остальным участникам движения. То есть приборы не должны ослеплять водителей встречных машин и мешать обзору тем, кто движется позади.

Поклонники тюнинга с опытом отмечают, что для подсветки днища лучше заранее предусмотреть регулятор яркости. В обычных условиях подсветку можно выключать полностью либо настраивать на минимальную яркость. Тогда точно ни у кого не будет претензий. А уже на слётах, показах, каких-то соревнованиях можно выдавать максимум яркости. Тут никто не оштрафует.

Согласно ГОСТу под номером 8769-75 подсветку днища нельзя отнести к внешним световым приборам транспортного средства.

Что же касается ПДД, то здесь есть ограничения касательно источников света и их размещения на автомобилях. Никакие санкции водителю не грозят, если:

• в передней части машины стоят световые приборы и светоотражатели, выполненные в жёлтом, оранжевом или белом цвете;
• сзади должна быть установлена подсветка для госномера;
• подсветка или фонарь заднего хода должны быть строго белыми;
• осветительные задние приборы могут быть красными, жёлтыми и оранжевыми;
• задние светоотражатели должны быть выполнены в красном цвете.

В случае установки подсветки на днище авто свет должен быть направлен строго вниз.

Монтаж такого оборудования не будет считаться причиной для штрафа и квалифицироваться как правонарушение, если освещаться будет только днище авто, а другие внешние атрибуты никак не будут затрагиваться подсветкой.

Фактически устанавливается дополнительная лампа. И она просто освещает асфальт под машиной.

Можно ли ставить подсветку днища по ПДД в 2021 году?

За требования и обязанности по технической составляющей автомобилей, допущенных к участию в дорожном движении в России, отвечает Перечень неисправностей, который является приложением к Основным положениям. А положения эти, в свою очередь, являются частью Правил дорожного движения.

Но давайте сначала выясним правомерность указанных наказаний.

Вас также заинтересует:

• Можно ли устанавливать реснички-накладки и ДХО на фары по ПДД и какой за это штраф?
• Всё о штрафе за ближний свет: какой размер, если не включили или не работают фары?
• Штраф за неработающую подсветку заднего номера в вопросах и ответах

Неоновая подсветка на авто, её виды, преимущества и недостатки

Современный вид тюнинга, называемый неоновой подсветкой, получил своё название от первоначально применяемых для этой цели люминесцентных ламп холодного свечения на неоне. Она представляет собой дополнительно устанавливаемую систему, состоящую из элементов освещения со вспомогательными устройствами, которые отвечают за её корректное функционирование. Сегодня источником света для подобного оформления автомобиля может быть не только неон. Существуют следующие виды светового оформления экстерьера и интерьера машины:

неоновые лампы, представляющие собой обычные светильники дневного света, рабочим газом в которых является инертный неон;

Обычно неон используется для того, чтобы подсветить нижнюю часть автомашины

• газонаполненные гибкие трубки, заполненные неоном, поверхность которых покрыта люминофором;
• светодиоды в виде отдельных пластин или светодиодные ленты в силиконовой изоляции.

По способу установки световой тюнинг бывает точечным, при котором акцент ставится на выделение отдельных элементов автомобиля, или сплошным, выполняемым по всему контуру. Эстетическому апгрейду могут подвергаться следующие элементы авто:

• днище, когда осветительные устройства размещаются под машиной;
• салон, наиболее часто освещают пол или приборную доску;
• багажное отделение;
• отдельные элементы автомобиля, например, колёсные диски или радиаторная решётка.

Преимуществами цветного подсвечивания на неоновых лампах или трубках являются:

• ровный рассеянный свет;
• более яркое свечение, которое при правильном выборе цвета не только может нести эстетическую нагрузку, но и улучшит освещённость дороги;

Неоновые составляющие имеют свои преимущества и недостатки

• отсутствие нагрева ламп или трубок;
• продолжительный срок эксплуатации до 15 лет;
• более низкая, по сравнению с диодной подсветкой, стоимость.

К недостаткам такого типа светотюнинга можно отнести:

• восприимчивость к механическому воздействию при использовании люминесцентных ламп;
• необходимость дополнительной установки отражателей из зеркал или фольги, для придания направленности световому потоку;
• невозможность изменить цвет (для этого потребуется установка новых трубок или ламп с другим составом люминофора).

Установка подсветки днища автомобиля.

В сегодняшней статье мы расскажем вам, пожалуй самый простой из способов установки светодиодной ленты на днище автомобиля. Также, мы покажем как лучше всего, и безопаснее, вести провода от подсветки в салон машины. В данном примере, светодиодная подсветка ставится на автомобиль марки Toyota Corolla.

Сначала нужно произвести первичный осмотр днища и понять, куда вообще можно установить подсветку. Хочу сразу оговориться, что способ используемый в данной статье, может подойти не всем.

В данном случае, у нашего авто под ногами, есть пластиковая защита с изгибом. Он поможет скрыть источник света от шлейфа подсветки. А самое главное, что доступ к шлейфу будет достаточно простым, и мы сможем без особого труда мыть нашу подсветку днища автомобиля. Делать это придется конечно редко, но всеже придется.

Определившись с местом установки, нужно его хорошенько очистить от грязи и песка, так как они будут сильно мешать в процессе установки. Лучше всего такую чистку произвести водным компрессором.

Ниша для монтажа светодиодной подсветки автомобиля, уже очищенная водным компрессором

Длинна отрезка светодиодной ленты в нашем случае составляет 110см. Просверлим в бортике, по такой-же длине несколько отверстий диаметром 2мм. Через них мы пропустим пластиковые хомутики и закрепим нашу подсветку. Примерное расстояние между отверстиями берите 10см.

Подготовленное место куда крепить светодиодную ленту.

Ленту мы будем закреплять обыкновенными пластиковыми хомутами. Берите хомуты, желательно черного цвета, иначе их может быть видно после монтажа.

Теперь прихватите светодиодную ленту стяжками, но не затягивайте.

Устанавливаем подсветку на днище.

Пропустив светодиодную ленту через стяжки, поправьте её, чтобы все было ровно и аккуратно, и теперь можете затянуть хомуты.

Будьте внимательны, и сильно не перетягивайте хомуты, иначе они повредят светодиоды.

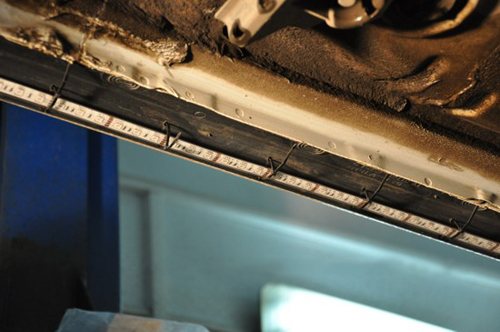

Размещение светодиодной ленты под бортиком автомобиля.

Кстати, беря во внимание то, что зимой за передними брызговиками постоянно собирается наледь, провод от ленты выводим в задней части порога

Выводим провода для подсветки у задней части порога.

Просверлим отверстие в нижней части порога, для того, чтобы пропустить через него провода от подсветки. Просто перекидывать через кромку порога провод не стоит. В таком случае, его в дальнейшем может повредить домкрат, подъемник или любые другие внешние воздействия.

Точно так же установим подсветку и на другой порог автомобиля.

Закрепляем ленту на правом пороге автомобиля.

У нас должно получиться три кабеля: один из салона и два с порогов. Они должны сойтись в одном месте и мы должны их скрепить между собой, чтобы дальше вывести их на питание или контроллер (если подсветка многоцветная).

Контакты нужно герметично заизолировать. Для этого используем герметик и термоусадочную трубку (6 или 10 мм.).

Провода ведем вдоль тормозных трубок, в сторону капота.

Вместе с основной проводкой в авто, через общий жгут заводим наши провода в салон автомобиля.

Установка подсветки днища автомобиля завершена.

Получилась, вот такая красочная и яркая неоновая подсветка автомобиля.

Процедура монтажа

Справиться с установкой подсветки на днище автомобиля своими руками вполне возможно.

Тут главное следовать инструкциям и соблюдать элементарную технику безопасности.

Перед тем как сделать самостоятельно подсветку для днища своего автомобиля, нужно принять во внимание такие рекомендации:

• для работы лучше использовать смотровую яму или подъёмник;
• требуется качественное и яркое освещение;
• в процессе работы используются перчатки и очки для защиты;
• нелишним будет предварительно промыть днище и просушить;
• повысить навыки работы с электроникой и электрикой, если с этим есть проблемы.

Теперь можно приступать к работе.

Поэтапно процесс установки подсветки можно разделить на такие шаги:

Для начала необходимо собрать схему без установки, убедившись в её работоспособности. Если по завершении монтажа окажется, что подсветка не функционирует, придётся её снимать, искать причину неполадок. Потому предварительная проверка избавит от ряда проблем в будущем.
Выбирается один из двух вариантов подключения – последовательное или параллельное. При последовательном подключении обеспечивается подсветка всего днища. К источнику питания потребуется подвести 2 провода. И всё. В случае с параллельным подключением можно собрать воедино несколько участков, подсвечивающих дно машины

Их соединяют параллельно, и к источнику питания подводится общий дополнительный провод.
Крайне важно, чтобы при использовании одностороннего питания длина светодиодной ленты составляла не более 5 метров.
Если используются отрезки ленты, её нужно нарезать строго по линии, указанной производителем. Вырезается требуемое количество элементов

Длина подбирается с учётом предварительных расчётов, плюс нужно оставить запас 20 см.
Также требуется подготовить провода, которые будут соединять разные отрезки. В местах, где они соединяются, ленту необходимо лудить. Соблюдая полярность, выполняется объединение.
Подготовленный макет подключается к источнику питания. Место спайки изолируется с помощью термоусадочной трубки. В этом случае применять готовые коннекторы бывалые специалисты не советуют. Иначе есть риск, что при постоянных вибрациях машины система в какой-то момент перестанет работать.
Чтобы закрепить ленту на профиле, можно воспользоваться нейлоновыми стяжками. А вот скотч и липкие ленты не подойдут. Со временем они наверняка отпадут. Между стяжками выдерживается расстояние около 10 см.
Профиль для крепления нарезают на отрезки, делают запас около 3–5 см по длине. Эта длина нужна для того, чтобы обеспечить плотное соединение в точках спайки. Иначе схема может разболтаться.
Требуется убедиться в том, что лента нигде не провисает и не натягивается слишком сильно. Иначе обрыв неизбежен.
Заранее следует выбрать место для размещения блока управления и контроллера RGB (контроллер светодиодов). Это будет место в салоне. При соблюдении принципов комфорта и безопасности подсветка подключается к источнику питания.
Важно не забыть о предохранителе. Его монтируют в разрыв плюсового провода. Причём место выбирается так, чтобы при необходимости было легко добраться до него, проверить и заменить.
Схема стабилизации необязательная, но желательная. Она позволит подсветке не перегореть из-за возможных перегрузок светодиодной RGB ленты.

По завершении работ требуется выполнить финальное тестирование. Если всё хорошо, можно отправляться в путь и демонстрировать результат собственного труда.

Виды подсветки – какую выбрать?

Вариантов подсветки на сегодняшний день довольно много. Отличия визуальны и выбор зависит от вкусов автомобилиста. В целом разница заключается в принципе работы. Это может быть светодиодная (RGB) лента или неоновая лампа. Светодиодную ленту установить проще, она более практичная. Неновые лампы установить сложнее, но зато выглядят солиднее и ярче.

Но несмотря на всю «сочность» неоновой подсветки она практически не используется. Наличие ее как таковой подразумевает дополнительные защитные элементы на дне автомобиля. Кроме того, такая система может легко выйти из строя при эксплуатации авто. Иными словами – не по-русски.

Какой штраф за незаконное освещение днища?

А вот на практике инспектор выпишет штраф по меньшей мере по указанной выше части 1 статьи 12.5 Административного кодекса в сумме 500 рублей. Данная мера ответственности будет назначена именно за несоответствующее конструкции количество внешних световых приборов на автомобиле.

Но даже это не самое жёсткое, что может ждать водителей на дороге.

Другие возможные наказания по КоАП РФ за установку подсветки

Сначала давайте рассмотрим вероятные наказания за установку подсветки днища машины, пока ещё даже без езды на таком автомобиле. И таковых может быть несколько.

• А если освещение будет синего или красного цвета, а также близким к ним голубого, фиолетового и других цветов и оттенков, то сотрудник может притянуть и часть 2 этой же статьи, уличив в этом специальные световые сигналы (как у оперативных служб). Штраф составит уже 5 000 рублей и плюс конфискация.

Какой штраф, если ездить с включенной подсветкой?

А теперь перейдём к вопросу эксплуатации автомобиля с таким светов под его низом. Наказаний здесь ещё больше.

• Вышеупомянутая часть 1 статьи 12.5 КоАП со штрафом 500 рублей как самая малая санкция за это.
• За вождение с синей или красной подсветкой, если сотрудники увидит в этом подобие спецсигналов, грозит частью 4 с лишением прав на срок 1-1,5 года с конфискацией.
• А за использование таких «спецсигналов» в движении будет часть 5 и лишение прав на 1,5-2 года, также с конфискацией прибора.

Разумеется, приравнивание подсветки под днищем машины к спецсигналам даже при их похожести по цвету и режиму работы (то есть проблесковому) на практике в 2021 году происходит редко. Да даже если инспектор и пытается вменить данное нарушение, в дальнейшем судья чаще всего отменит такую санкцию. Тем не менее, факт остаётся фактом: на дорогах в редких случаях могут вменить и лишенческие статьи за подсветку днища.

Ещё кое-что полезное для Вас:

• Какой штраф за неработающий ABS и горящую лампочку для легковых и грузовых автомобилей?
• Номера заляпались снегом – штраф или лишение? Инспектор грозит лишить прав
• Сколько размеры штрафов за колёса и шины? Все возможные нарушения

Аннулирование регистрации автомобиля

А вот это уже гораздо более реальная инициатива ГИБДД. Суть её заключается в том, что вы внесли изменения в конструкцию автомобиля, установив факультативные источники света в неё (напомним, выше мы выяснили, что это незаконно).

Происходит это таким образом, что сначала вас останавливают на дороге с подсветкой днища, выписывают штраф и отправляют дальше по своим делам. Но приблизительно через неделю-две вам по адресу жительства приходит письмо от начальника МРЭО ГИБДД о прекращении регистрации по указанным основаниям. Далее по тексту письма вы увидите предложение предоставить автомобиль на осмотр в указанное подразделение с целью проверки соответствия конструкции. Нужно ли писать о том, что подсветка под днищем для такой проверки должна быть демонтирована.
