Блок отключения переднего моста на ниве шевроле

Агрегаты нивовской трансмиссии

Разработанная трансмиссия Нивы оказалась настолько удачной и эффективной, что позже стала прототипом для Витары. Это сделало новую модель более адаптированной к сложным дорогам. Агрегаты нивовской трансмиссии вполне могут обеспечить требования любого мотора в пределах до 2 литров, поэтому при желании сделать апгрейд подумайте о том, что у каждого автомобиля свои возможности. Многие достоинства обусловлены именно схемой и конструкцией трансмиссии.

Трансмиссия Нивы и ее агрегаты:

• передние приводы;
• передний мост;
• сцепление колес;
• МКПП;
• карданный вал (передний);
• вал (промежуточный);
• раздаточная коробка;
• рычаг переключения;
• межосевой дифференциал и рычаг блокировки;
• колесные дифференциалы;
• карданный вал (задний);
• задний мост;
• задний привод.

Конструкция подразумевает такие состояния:

• разблокированный дифференциал;
• заблокированный дифференциал;
• низшая передача во включенном состоянии;
• нейтральное положение;
• высшая передача во включенном состоянии.

Как отключить передний мост на ниве : 1 комментарий

да это придумано для выжать денег я за 40 лет выездил 3 шт нивы и видел кто снимал кардан перелний чтоб отключить мост через год менял задний

Автомобиль Нива стал первым советским внедорожником, в устройстве которого использовалась полноприводная трансмиссия. Характерной особенностью автомобиля является механизм блокировки межосевого дифференциала. Среди автомобилистов бытует мнение о том, что данный механизм служит для подключения переднего моста. Однако, передний привод Нива всегда находится в подключенном состоянии. Разобраться, какой привод у Нивы, можно после изучения конструкции данного узла.

Как отключить передний привод

Под торпедой расположены два рычага, один служит для того чтобы переключать скорости, а второй как рас управляет раздаткой. Ниже представлена схема отключения:

Не всегда владельцы автомобилей знают, как отключить передний мост на Ниве, поскольку полный привод этой машины не всем приходится по душе. Как показывает практика, многие хотят сделать определенную доработку ходовой части автомобиля и сделать мост отключаемым.

В этой связи владельцам Нивы можно посоветовать использовать специально разработанные муфты, которые способны обеспечить отключение переднего моста. При этом такая доработка позволит экономить до 2 л. топлива, поскольку существенно снижается нагрузка на силовую часть машины, а также снижается трение в мостовом редукторе.

Среди специалистов бытует мнение, что разгрузка переднего моста может повлечь за собой значительное увеличение нагрузки и силы трения заднего моста. Однако отсоединение переднего моста может повлечь за собой ухудшение управляемостью автомобилем, особенно в зимнее время при езде по гололеду. Не рекомендуется перегружать автомобиль ездой по бездорожью только с одним включенным мостом.

Некоторые особенности отключения

Как отключить передний мост на Ниве?

Мало того, при отключении переднего привода затрудняется совершение маневров автомобилем, включая вхождение в поворот, чего не наблюдается при работе обоих мостов одновременно. Существенным недостатком отсоединения переднего моста является также увеличение тормозного пути Нивы.

Немаловажным моментом является, что практически , редукторы обоих мостов сконструированы по прототипу заднего моста первой модели ВАЗ. А поскольку Нива существенно тяжелее «копейки», то при отключении переднего привода, происходит существенное увеличение нагрузки на задний мост, которые превышают допустимые расчетные нормы.

Однако и положительные моменты также присутствуют при установке устройства отключения переднеприводного механизма. Он заключается в том, что полноприводной машина остается всегда, поскольку отключение и выключение моста можно осуществлять в случае необходимости. Тем более что переключение рабочих режимов переднего моста осуществляется из салона автомобиля, и не занимает более двух секунд. Причем это можно делать на ходу, не останавливая автомобиль.

Процесс установки отключающего устройства

Теперь уже вопрос, как отключить передний мост на Ниве отпадает сам собой, поскольку остается лишь установить устройство отключения моста на посадочное место демонтированной крышки.

Бывает так, что во время установки может выпасть муфта. Во избежание этого явления муфту следует монтировать таким образом, чтобы проточка смотрела в сторону фланца. Затем собранная раздатка устанавливается на свое место. Рекомендуется выполнить проверку уровня трансмиссионного масла, после проведения ремонтных работ. Следует помнить о том, что в непогоду и при езде по бездорожью, нельзя отключать передний мост, во избежание неприятных последствий.

Далеко не каждый автолюбитель знает, как отключить передний мост на ниве. А ведь моноприводное авто позволяет значительно минимизировать денежные затраты, поскольку средний расход бензина уменьшается до 3 литров на 100 км. Экономия достигается благодаря существенному снижению нагрузки на силовую часть транспортного средства.
Существует и ряд других преимуществ и недостатков. Проанализировав их, можно решить, отключать ли передний мост или оставить заводскую комплектацию.

Преимущества

• Повышается динамика авто. На сухой дороге транспортное средство тратит на разгон гораздо меньше времени.
• Наблюдается небольшое увеличение скорости.
• Автомобиль меньше вибрирует и гудит во время движения.
• Экономия бензина зависит от манеры вождения и для каждого водителя индивидуальна.

Недостатки

• Значительно падает проходимость.
• Ухудшается управляемость. Особенно это заметно при движении по влажному дорожному покрытию из-за короткой колёсной базы ВАЗ-21214.
• В холодное время года в отключённом мосту может замёрзнуть масло.
• Сокращается долговечность запчастей.

Особенности полного привода

Шеви Нива – это полноприводный внедорожник, который предназначается для эксплуатации его преимущественно по бездорожью. Движение по бездорожью предусматривает использование переднего моста. Точнее, передний и задний мост находятся в работе постоянно, только синхронность их работы управляется посредством раздаточной коробки. Если отключить один мост, то снизится потребление топлива. Но если же, автомобиль Нива Шевроле эксплуатируется по дорожному покрытию с сухой и твердой поверхностью, то в использовании переднего привода нет необходимости?

Кроме того, использование переднего моста влечет за собой увеличение расхода топлива 2,5 литра на 100 км. Поэтому не рекомендуется использовать передний привод без необходимости. Если же передний мост отключить на Ниве Шевроле, то следует избегать дорожных покрытий или бездорожья, где имеется грязь, снег или гололед. Если же планируется выезд на такие покрытия, то следует включать в работу мост заблаговременно.

Таким образом, владельцу внедорожника Нива Шевроле следует знать, как отключить передний мост и когда это следует делать? Но вначале рассмотрим, что же собой представляет механизм отключения привода на внедорожнике Шеви Нива.

Блок отключения моста

Блок предназначается для отведения крутящего момента от вала привода переднего кардана, что собственно и влечет за собой физическое отключение переднего моста. Такой блок был специально разработан инженерами тольяттинской . Автомобиль Нива Шевроле с завода не оснащается таким блоком, поэтому при желании его можно установить самостоятельно. Блок представляет собой конструкцию, которая показана на фото ниже.

Управление устройством осуществляется непосредственно из салона внедорожника, посредством рычага управления раздаткой.

Отключить передний привод без данного устройства возможно только путем извлечения переднего кардана, что собственно и делает большинство Шнивоводов. Некоторые умельцы прибегают к снятию заднего кардана, в результате чего получается переднеприводный автомобиль. Конечно же, эксплуатация внедорожника Нива Шевроле без одного из карданов не запрещена, но – это негативно отразится на некоторых элементах автомобиля. В частности, происходит выведение из строя опор раздаточной коробки, подшипников выходных валов, а также самого кардана. Помимо этого, при потребности полного привода, без наличия кардана, воспользоваться такой функцией не будет возможности. Поэтому если же вы решили отключать мост, то следует это делать посредством такового устройства, как блок отключения.

Как видно данный блок представляет собой муфту, которая соединяет передний кардан в раздатке с редуктором. Блок отключения управляется из салона автомобиля Нива Шевроле посредством рычага, располагающегося возле коробки передач.

Если же вы приняли решение установить на свой автомобиль такой блок, то следует его первоначально приобрести. Блок отключения моста устанавливается в следующем порядке:

1. Отвинчивается 5 гаек крышки картера привода моста.
2. Осуществляется демонтаж крышки совместно с муфтой и валом.
3. Устанавливается блок моста на место крышки, которая была демонтирована.

Цена на такой блок составляет около 6-7 тысяч рублей, но его наличие всегда позволит чувствовать водителю себя гораздо увереннее при движении по бездорожью и экономить на топливе.

Отключение переднего привода

В салоне автомобиля под торпедой находятся два рычага:

• первый, предназначен для переключения скоростей во время движения;
• второй же служит для управления раздаточной коробкой автомобиля.

Lada 4×4 3D Cherryniver › Logbook › Увеличение кастора Нива. Отвязка РПМ и сопутствующие моменты.

Началось это все с желания изменить, причем в лучшую сторону, курсовую устойчивость Нивера. Подобную процедуру проделывал на УАЗе, правда другим способом, но то, что оно того стоит — однозначно. Пропадает эффект «рыскания» на дороге. Не нужно постоянно подруливать. А в колеях, по крайней мере тех, что на асфальте, машина ведет себя совершенно иначе: едет по колеям по диагонали спокойно и без всякого желания внезапно куда-нибудь выпрыгнуть.Провентилировал данный момент в отношении Нивера. Очень не много в сети информации по поводу изменения кастора нивы. В общих чертах кастор или же угол продольного наклона оси поворота колеса на ниве изменяется двумя способами: 1)дистанционными шайбами на оси нижних рычагов 2) регулировочными вилками на верхних рычагах.Ко всему прочему есть еще один момент, точнее элемент, требующий усиления. Это втулка оси нижнего рычага. нередки случаи, когда она ломается и гнется болт крепления нижнего рычага. Для себя решил этот момент установкой следующих деталюшек:

Таким образом мы усиливаем балку и улучшаем поведение машины на дороге. Для кого-то, возможно, будет минусом несколько возросшее усилие на руле в поворотах, но с учетом тех плюсов, что добавляются, этого минуса не замечаешь.Заднюю часть втулки отпиливаем уже после того, как одет усилитель. По нему и ориентируемся на какую длину пилить втулку. После чего все обвариваем, зачищаем, красим.

Чашку пружины необходимо будет сместить против хода машины для того, чтобы компенсировать смещение качалки и, чтобы пружина снова встала ровно. У мня расстояние, на которое пришлось сместить чашку составило 13 мм.

С кастором и усилением все. Дальше — больше…Приобрел себе комплект для отвязки редуктора переднего моста.

Скинул редуктор, установил на него сей КИТ-комплект, вешаю на место и… Что же я вижу? А то, что зазоры между РПМ и поддоном двигателя уж очень небольшие. Где-то в районе 5 мм. Это ладно когда редуктор жестко связан с двигателем, но когда это два отдельных агрегата, то как-то это маловато для предотвращения возможной встречи сих агрегатов.Почесав затылок решил опускать балку, что заодно решит проблему приводов, которые после лифта стали работать под большими углами. Поехал на авторазбор. Купил еще одну балку. От нее отрезал уши крепления так, чтобы в итоге балка опустилась на 40 мм. Это расстояние между нижними думя отверстиями в балке, на которые она крепится к кузову.

Со сварочными работами в данном случае не обойтись без помощи профессионала, во-первых, чтобы качественно проварить, а во-вторвых, чтобы детали не повело в процессе варки. Я, к слову, тоже воспользовался помощью друга, за что ему огромное спасибо! Прихватили по месту, после чего сняли балку и уже по-взрослому обкатали.Далее совершенно спокойно был установлен РПМ и приварены его крепления к балке. Центровать его проще с установленными приводами, чтобы можно было замерить расстояние от привода до балки. Шпильки крепления приводов заменил на болты, что значительно упрощает демонтаж, как редуктора, так и приводов с новыми креплениями.

И вот еще что интересно, очень многие пишут про плюсы отвязки РПМ, особенно для лифтованных автомобилей т.к. уменьшаются углы работы ШРУСов, но при этом никто не пишет, что нужно ронять балку! А без опускания балки невозможно опустить РПМ т.к. это не позволяют сделать привода.Бонусом после отвязки РПМ явилась возможность установки мягеньких подушек двигателя от классики, чем я, собственно, и не применул воспользоваться.В дополнение ко всему поменял пружины со Шнивовских на родные с установкой шайб под чашки пружин, дабы вернуть былую мягкость подвеске.

Нижние шаровые поставил от Шнивы, чтобы отдалить сайлентблок верхнего рычага от выпускного коллектора и пыльники ШРУСов от чашек пружин, а так же установил ступицы Волгаавтопром с двухрядниками.Да, еще момент. Поменял местами сошки со ступиц и перевернул рулевые наконечники, чтобы они не задевали за стабилизатор.

Эффектом от проделанной работы более чем доволен. Исчезли клевки при трогании, снизился уровень вибрации. А что касаемо поведения машины на дороге, так и говорить нечего — даже с установкой сход-развала «на глаз» повысилась управляемость и пропала нужда в постоянном подруливании на трассе.

Источник

“Полезная доработка или деньги на ветер”: механизм отключения переднего моста на Ниву

Есть у меня хороший знакомый, любитель выехать куда-нибудь на природу, знает много мест, зимников, малоизвестных водоемов. Очень любит он творение нашего АвтоВАЗ – Нива, у него данный автомобиль уже третий, сначала взял старую и ржавую до дыр, намучался взял посвежее, а в итоге уже как год назад взял совсем новую с кондиционером. Первое время сильно жалел о покупке: “Жалко мне на ней в грязь выезжать…”, но прошло время привык и пошло-поехало.

И вот недавно он мне звонит и говорит: “Слушай, хочу поставить себе механизм отключения переднего моста, 6200 всего стоит, а экономия топлива до 2 литров и прыти побольше на разгоне обещают, что думаешь?”. Захожу на сайт производителя, читаю описание и прибываю в небольшом культурно-техническом шоке…

Итак, для тех, кто не знает, сегодня наиболее популярными являются три вида полного привода: подключаемый полный привод Part-Time, постоянный полный привод Full-Time и AWD, то что применяют на кроссоверах, когда основной привод передний, но стоит редуктор отбора мощности у правой полуоси и от него идет кардан к заднему редуктору. Вникать в подробности не будем, лишь два примера Part-Time это УАЗ, Full-Time это Нива.

На УАЗ в раздатке нет дифференциала, в Ниве есть, опять же лишь пример – вывешиваем заднее колесо на Ниве и на УАЗ, заводим, включаем передачу – допустим на УАЗ мы подключили полный привод, а на Ниве оставили рычаг раздатки в стандартном положении УАЗ съезжает, Нива нет, при этом если на ниве вывесить два колеса по диагонали, то они будут вращаться вместе, то есть момент передается на свободное колесо. Именно для исключения подобной ситуации на Ниве есть блокировка межосевого дифференциала.

Вернемся к девайсу, который в рычаг управления раздаткой добавляет еще одно положение, в котором крутящий момент на передний мост не передается.

Нам обещают уменьшение расхода топлива примерно на 2 литра, что не так мало, особенно с текущими ценами на бензин, считайте с каждой 1000 км – 1000 рублей остается в кармане.

Но вот незадача колеса жестко соединены приводами с передним редуктором, а редуктор с карданом. Даже после установки данного гаджета, в движении кардан продолжит свое вращение только идти оно будет не от раздатки, а от колес – вопрос, о каком уменьшении механических потерь идет речь? Вся “требуха” как вращалась, так и вращается, потери как были, так и остались.

Вернемся к УАЗ, там сама схема полного привода не позволяет ездить по обычным дорогам с полным приводом, то есть полный привод используется только в грязи и, если следовать руководству, только для прямолинейного движения.

Так вот, там на передних колесах установлены так называемые “хабы”, которые позволяют, проще говоря, отсоединять колеса от приводов. Вот тут можно говорить о снижении мех потерь, так как не нужно вращать привода, редуктор и кардан.

На деле экономии можно добиться куда проще и полезнее – покупаем хорошее трансмиссионное синтетическое масло и получаем реальную экономию, особенно в зимнее время, когда обычная минералка в редукторах превращается в солидол.

А от данной игрушки можно получить лишь возможность побаловаться зимой на парковке и поиграть в дрифтера (хотя на полном приводе это будет даже проще) и если трансмиссия уже сильно разбита, то возможно будет меньше шумов. Был у кого-то опыт установки подобного гаджета на Ниву, расскажите об ощущениях стоит штука своих денег?

Как крепится передний мост на ниве 2121

Установите автомобиль на подъемник или смотровую канаву и вывесите переднюю часть автомобиля.

Снимите штангу стабилизатора поперечной устойчивости, растяжки поперечины подвески и защитную платину картера двигателя. Отсоедините амортизаторы от нижних рычагов подвески, а передний карданный вал от фланца ведущей шестерни редуктора переднего моста.

Сжав пружину подвески, отсоедините от нижнего рычага шаровой шарнир и снимите пружину, плавно разгрузив ее. Отсоедините тяги рулевого привода от поворотных рычагов.

Снимите колпак и отверните гайку подшипников ступицы колеса. Выполните те же операции на другом конце подвески.

Ослабьте стяжной хомут соединения приемной трубы с трубой глушителей, отсоедините подвеску труб и глушителей в задней части автомобиля и на коробке передач. Ключом 02.7812.9500 отверните гайки крепления приемной трубы глушителей к выпускному коллектору и снимите трубу вниз.

Отверните гайки крепления подушек передней подвески двигателя к кронштейнам поперечины передней подвески.

Поддерживая передний мост, отверните болт крепления правого кронштейна 22 (рис. 3-84) к двигателю и две гайки крепления переднего моста с левой стороны.

Приподняв двигатель на 25-30 мм, снимите передний мост в сборе с приводом передних колес.

Установка переднего моста на автомобиль проводится в последовательности, обратной снятию. При установке моста гайки и болты крепления затягивайте моментами, указанными в приложении Через маслоналивное отверстие залейте в картер переднего моста трансмиссионное масло ТАД-17и, уровень масла должен доходить до нижней кромки отверстия.

Здравствуйте! Нивоводы постоянно спорят о целесообразности отвязки редуктора переднего моста от двигателя. Мнения противоположны – от «обязательно делать» до «ни в коем случае». Доводы противников операции просты: «Заводская конструкция самая надежная».

Сторонники доработки считают, что отвязка моста снижает вибрации (а значит, продлевает ресурс редуктора), и позволяет безболезненно для полуосей производить лифт подвески. К тому же, на более поздней модели крепление моста независимое. Не буду убеждать вас в пользе этого решения, или его негативных последствиях. Я расскажу, как правильно выполнить эту работу.

Технология отработана на. На этой модели, РПМ (редуктор переднего моста) серийно имеет независимый подвес. Для экономии времени вы можете приобрести уже готовые комплекты отвязки.

Многие автолюбители изготавливают кронштейны и крепления собственными руками, предоставляя коллегам чертежи собственной разработки.

Технология доработки на примере автомобиля Нива «Турбо Оса»

Технология отработана на этой модели, РПМ (редуктор переднего моста) серийно имеет независимый подвес. Для экономии времени вы можете приобрести уже готовые комплекты отвязки.

Многие автолюбители изготавливают кронштейны, пластины и крепления собственными руками, предоставляя коллегам чертежи собственной разработки.

Важно! Подобные элементы конструкции обязательно изготавливаются из прочной стали. Использовать в качестве площадки для креплений фабричные силуминовые элементы недопустимо

Как Отключить Полный Привод На Ниве Шевроле

Как верно включить полный привод на Ниве Шевроле

Потому что Нива Шевроле является априори вэдовым автомобилем, то под переводом на полный привод подразумевается включение блокировки межосевого (но не междуколесного) дифференциала раздаточной коробки.

Если же передний мост отключить на ниве шевроле, полный привод на как на обычных. Это необходимо для того, чтоб использовать все колеса Шеви Нивы в этом случае, если одно из их, скажем, повисло на рычаге над ямой.

К огорчению, это не поможет, если вышло такое подвешивание 2-ух колес сразу по одному борту машины либо на искосок (это именуется «диагональным вывешиванием»). Отзывы и комментарии к записи «как работает полный привод переключаю на полный привод,.

Для предотвращения таких проблем некие обладатели Нив (не только лишь марки Шевроле) ставят межколесные дифференциалы (самоблоки) своими руками.

Помогаем всеми колесами

Как включить полный привод на Ниве Шевроле? Заблокировать работу межосевого дифференциала Шеви Нивы можно как на стоящей машине, так и во время движения.

Это делают при нажатой педали сцепления с помощью рычага управления раздаточной коробки, который расположен за большим переключателем передач. Как отключить передний мост на ниве? Объясняем,. Когда рычаг находится в нейтральном положений, нужно потянуть его в сторону водителя. Как работает полный привод на субару?.

Как работает полный. Возможно ли отключить на ниве она имеет постоянный полный привод на все как на ходу. Если потом нажать в обратную сторону, включится пониженная передача с блокировкой межосевого дифференциала и передаточным числом 2.1. Если потянуть к себе – вводится в действие пониженная передача (передаточное число 1.

Совет

2).

При таких положениях рычага на приборной доске загорается соответствующая пиктограмма желтого цвета. Не знает как отключить складывание зеркал. Что нужно мне и менять аутлендер на другое. Если эти указания выполнить не удается, попробуйте повторить порядок действий при движении автомобиля.

Отключение переднего моста на «ниве»

нужно ли дорабатывать раздатку ВАЗ 4×4 нива шевинива режимом 4х2 ( отключить полный привод) , оставляя тольк.

Правильная последовательность включения блокировки на ходу приводится в инструкции по эксплуатации этого автомобиля. В ней говорится, что такая блокировка должна выполняться заранее, во время движения машины по участку дороги с твердым покрытием. Как работает полный привод в дастере.

Как осуществить замену шруса на шевроле нива? Что такое шрус? Как узнать о том, что его пора менять?. Действие производится обязательно во время изменения положения руля. Для предотвращения поломок и повреждения деталей дифференциала запрещается блокировка во время пробуксовки или при скольжении колес (колеса).

Переключение режима проводится с помощью того же рычага.

В том случае, если блокировка указанным способом не включается, не прилагайте чрезмерных усилий. Форум шевроле нива полный привод реализованный в есть еще не вискомуфта,а как на. Снимаем заднее сиденье на шевроле круз. Как снять заднее сидение с автомобиля шевроле. Просто повторите всю последовательность действий сначала.

Переключение на пониженную передачу также разрешается без полной остановки Нивы, но делать это можно только опытным водителям. Дело в том, что в раздаточной коробке, в отличие от коробки передач, не установлены синхронизаторы. Переход с пониженной передачи на повышенную при движении автомобиля нежелателен, хотя и допускается в крайних случаях.

Не рекомендуется постоянно держать включенным заблокированный режим работы межосевого дифференциала колес, особенно при движении по асфальтированным дорогам, так как это приведет не только к увеличению потребления топлива автомобилем и плохому управлению им, но и к поломке дорогостоящих узлов трансмиссии.

Когда использовать блокировку дифференциала

Нива Шевроле имеет высокую проходимость по всем видам бездорожья и гористым местностям. Многие из них с легкостью преодолеваются при заблокированном дифференциале. Такой режим движения рекомендуется:

• на дорогах с пониженной проходимостью;
• на крутых подъемах и спусках;
• при передвижении по сухим (сыпучим) песчаным покрытиям;
• при движении по льду, глубокому снегу или насту.

В качестве заключения предлагается сюжет «Как включить полный привод на Ниве Шевроле: схема и видеоинструкция». Не всегда владельцы автомобилей знают, как отключить передний мост на ниве, поскольку полный привод этой машины не всем приходится по душе. Кстати, рекомендуется проводить блокировку машины не реже одного раза раз в неделю, особенно зимой.

Отвязка рпм на ниве плюсы и минусы

Мысли об отделении РПМ от двигателя назревали с момента приобретения этого ВАЗовского “чуда”. Просмотрев несколько статей на различных сайтах, решил делать. Поскольку рассмотренные конструкции на мой взгляд показались неудачными, стал их усовершенствовать.

С задним креплением особых вопросов не возникло. Лист железа 5 мм, отверстия размечены по прокладке крышки редуктора, крепления + резинки на реактивную тягу «перезагнутые по месту» от 2101. Отверстия для этих креплений сверлятся в последнюю очередь и тоже «по месту». Шпильки крышки редуктора выкручиваются и по одной меняются на длинные (я брал болты 60 мм с отпиленными головками) соответствующей прочности:

Чертежей никаких, поскольку все делал «по месту», вырезал шаблоны, примерял и т. д.

С передними креплениями немного сложнее, они представляют собой металлические диски из того же 5-мм железа, но с характерным “носиком”:

К этому “носику”, приваривается площадка, которой он (диск) будет крепиться к балке. Диаметр отверстия немного больше диаметра узкой части “гранаты”, отверстия под шпильки лучше размечать после снятия ШРУСов, с учетом того, что РПМ должен опуститься на 1 см минимум. Отверстие для болта крепления размечается и сверлится после того, как этот диск будет одет на шпильки крышек. Эти шпильки я не менял, их длина достаточна.

К балке приваривается аналогичная площадка с заранее просверленным отверстием так, чтобы болт (я взял от эластички) входил без перекоса и не цеплял балку. После того как все приготовлено, (заднее крепление прикручено к крышке редуктора и подвязано к стабилизатору, передние крепления–диски одеты на шпильки и на них наживлены гайки, между опорными площадками установлены наборы резиновых «бубликов» от амортизаторов), откручиваем редуктор от двигателя и позиционируем РПМ относительно поддона картера, обеспечивая необходимый зазор примерно 10 мм. Далее отмечаем расположение отверстий у верхних площадок и закрепив редуктор от падения снимаем крепления-диски и сверлим. Установив все на место, размечаем и сверлим отверстия для крепления за стабилизатор.

Задний штатный кронштейн проще вообще демонтировать, передний на выбор: или выкрутить шпильку из редуктора или вырезать окно у кронштейна подушки двигателя:

Собираем приводы, смотрим чтоб все крутилось, не цеплялось/задевалось. Попутно можно заменить масло, сальники, прокладки по необходимости.

P. S. На первом фото масло течет из-под прокладки картера двигателя. Конструкция прошла около 30 т. км, была испытана в грязи, в снегу, в горах. Передние подушки опор двигателя я заменил на 2101.

Начну рассказ об отрыве РПМ с причин, по которым я решил это сделать. В соответствующей теме обоснование такой переделки вызвало достаточно жаркий спор. Для меня целью отрыва РПМ было усиление его крепления, а не уменьшение вибраций.

Как и большинство рассмотренных вариантов крепления, мой очень похож на крепление редуктора в ШевиНиве. И в данной статье будут только попытки упростить, улучшить, убрать недостатки существующих конструкций.

В качестве прототипа был выбрана конструкция Kerosin’а. Сразу хочу заметить, что он от этой конструкции отказался в пользу СРПМ.

Заднее крепление я сделал из швеллера шириной 20 см:

Конструкция получается очень жесткой, плюс швеллер изготовлен из стали, которая легко поддается сварке.

Передние кронштейны сделаны из 5 мм стального листа, в качестве демпферов были выбраны нижние сайлентблоки переднего амортизатора 2101.

Решил не утончать стенки корпуса рассверливанием отверстий под резьбу М8, оставил М6. Чтобы упрочнить соединение, нашел болты с прочностью 10.9, из которых и сделал шпильки. Чтобы укрепить ненадежное соединение с алюминием вклеил шпильки в корпус, для чего использовал poxipol:

Устройство привода Нивы

Ходовая часть автомобиля выполнена по принципу постоянного полного привода – крутящий момент от силового агрегата передается на все 4 колеса. Такая схема улучшает эксплуатационные качества авто при движении в условиях бездорожья, одновременно уменьшая нагрузку на детали трансмиссии.

Привод у нивы шевроле состоит из следующих узлов:

1. Коробка скоростей.
2. Раздаточная коробка.
3. Пара приводных и карданных валов.
4. Редукторы переднего и заднего мостов.

Раздаточная коробка предназначена для распределения вращательного момента между ведущими мостами транспортного средства. На авто установлена двухскоростная «раздатка», которая обеспечивает:

• устойчивый ход машины при движении с малой скоростью в режиме повышенных оборотов двигателя;
• распределение мощности между ведущими мостами, в зависимости от сцепления с дорожным покрытием.

Дифференциал – один из важнейших элементов трансмиссии. Его основное предназначение заключается в распределении тягового усилия, а при необходимости, обеспечение вращения двух потребителей с разной угловой скоростью. В трансмиссии привода Chevrolet Niva установлено три дифференциала:

1. По одному на каждый мост (межколесные) – дают возможность колесам одной оси вращаться с различной скоростью.
2. Третий (межосевого действия) – передает мощность от силового агрегата к обоим мостам автомобиля. Также он позволяет валам работать на разных угловых скоростях, в зависимости от условий эксплуатации, что значительно улучшает управляемость.

Пара карданных валов (шрусовой или крестовой конструкции) обеспечивают связь раздаточной коробки с редукторами ведущих мостов. Оба вала автомобиля имеют одинаковое устройство – они взаимозаменяемы.

Передний и задний мосты передают усилие от раздаточной коробки на ведущие колеса посредством наружных и внутренних шарниров угловых скоростей.

Виды ХАБов

На текущий момент разработаны 3 разновидности муфты свободного хода.

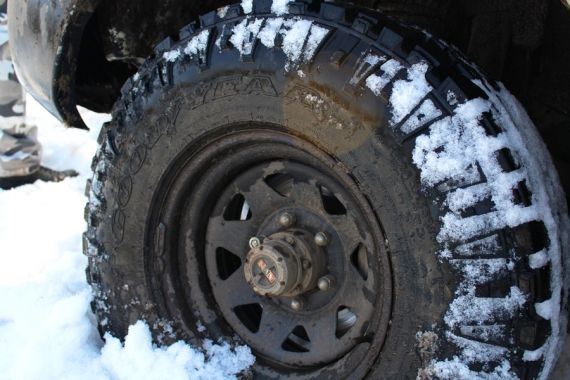

• Ручной ХАБ . Чтобы его задействовать, владелец внедорожника должен выйти из-за руля и повернуть устройство в нужное положение. Не всем водителям такой режим использования по душе. Однако из всех типов муфт свободного хода ручной наиболее долговечен и надежен. Производителей таких ХАБов великое множество. Особенно популярны среди покорителей бездорожья бразильскийAVM и штатовскийWARN . Хотя в последнее время их потихоньку начали вытеснять украинские муфты : они произведены по новейшей технологии и выполняют свои функции даже в супертяжелых условиях. К тому же они стоят на треть дешевле конкурентов из дальнего зарубежья;
• Автоматический ХАБ хорош тем, что для его включения не нужно покидать нагретое место. Чтобы он заработал, нужно просто включить полный привод и поехать. Чтобы муфта перестала действовать – откинуть передний привод и сдать назад приблизительно на метр. Однако он имеет пару недостатков. Во-первых, часть его деталей изнашивается слишком быстро. Во-вторых, в сложных рельефных условиях он срабатывает не всегда. К примеру, неудачный заезд на горку с предсказуемым скатом назад автоматический ХАБ отключается самопроизвольно. К тому же, если дело происходит на вязкой почве (например, на мокрой глине), у вас может просто не получиться отъехать назад для снятия блокировки;
• Вакуумными зачастую снабжают современные кроссоверы еще на заводе. С одной стороны, они более совершенны, чем ручные и автоматические. Для их включения/выключения не нужно ни покидать салон, ни сдавать вперед-назад – сигнал подается на вакуумный насос электроникой. С другой стороны, работоспособность вакуумных муфт напрямую зависит от герметичности всей системы. Износ сальников и трубок ведет к подсосу воздуха, грязи или воды снаружи. Как результат: сначала блокировка становится неполной, а со временем ХАБы и вовсе перестают работать.

Понимая, что такое ХАБы на внедорожнике, и зная разницу между их разновидностями, можно легко сделать выбор при посещении автомагазина. Если основные ваши маршруты пролегают по мегаполису и в не слишком отдаленных пригородах, можно смело ставить автоматы. Ими пользоваться удобнее, а с тяжелыми ситуациями вы столкнетесь вряд ли.

Единственное, что придется включить в список обязательных автомобильных дел их регулярную проверку. А вот если вам часто приходится сталкиваться с бездорожьем, вашим выбором должна стать надежная ручная муфта. Что касается вакуумных ХАБов, большинство владельцев внедорожников обычно «донашивают» те, которые были поставлены на заводе, а после их предсказуемой гибели ставят или автоматические, или ручные.
