Замена сальника переднего моста нива шевроле

Здравствуйте! Большинство владельцев Шеви обслуживают неприхотливые агрегаты этого популярного авто самостоятельно. При интенсивной эксплуатации приходится часто менять расходники, особенно в ходовой части. Я расскажу вам о таком виде обслуживания, как замена сальника переднего моста НИВА Шевроле. Операцию по замене производят при утечке масла из картера моста. Провоцирует выдавливание смазки забитый сапун.

Если смазка капает сразу после остановки (пока редуктор горячий), а затем течь прекращается – сапун необходимо почистить. Когда он забит грязью, во время движения разогретый воздух не стравливается наружу. Под давлением рабочая жидкость редуктора будет выдавливаться даже через исправные прокладки и сальники.

Если сапун в порядке, а масло все равно просачивается – придется менять поврежденные прокладки крышек или уплотнительные кольца. Их в переднем мосту три, и они разные:

Сальник, уплотняющий ось ведущей шестерни – расположен сзади моста, в месте крепления переднего карданного вала. Сальники правого и левого привода (внутреннего шарнира полуоси).

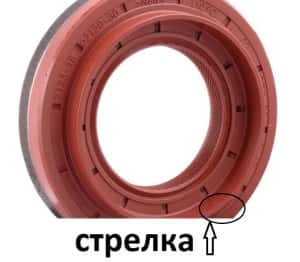

ВНИМАНИЕ! Левый и правый сальники неодинаковы, у них есть направление вращения. Это необходимо учитывать при покупке

Направление вращения колеса при движении вперед, указано стрелкой. При неправильной установке масло съемные насечки будут гнать смазку наружу.

Для понимания устройства, приведу компоновку переднего моста:

Замена сальника производится без снятия переднего моста. Если работы выполняются самостоятельно, и нет возможности использовать подъемник – автомобиль ставится на смотровую яму или эстакаду. Затягиваем ручной тормоз, под задние колеса устанавливаем подпорки. Рычаги КПП и раздаточной коробки в положении «Нейтраль». Передняя часть поднимается домкратом и фиксируется на упорах.

Очищаем мост от грязи и потеков технических жидкостей. Откручиваем сливную пробку картера и сливаем масло из редуктора. Закручиваем пробку на место.

• Торцевые ключи на 13, 17 и 24 Шестигранник на 12 Монтажная лопатка (монтировка) Деревянный брусок; Молоток; Плоская отвертка; Универсальный съемник, двух или трехлапый; Съемник стопорных колец; Отрезок трубы по диаметру сальников; Промывочная жидкость (керосин, Карбклинер, Винс, Лавр); Кисть с жесткой щетиной; Безворсовая ветошь.

1. Отсоединяем карданный вал от редуктора, открутив болты крепления к фланцу.
2. Отделяем внутренние корпуса ШРУС от шестерен приводов.
3. При помощи динамометра определяем момент начала свободного вращения ведущей шестерни. Для этого поворачиваем гайку крепления фланца до начала проворачивания шестерни. Фиксируем величину момента.
4. Закручиваем болты в два расположенных рядом отверстия фланца (для фиксации).
5. Вставляем между болтами монтажную лопатку, удерживаем фланец от проворачивания и откручиваем гайку крепления.
6. Снимаем шайбу и фланец со шлицевого соединения. При невозможности снять руками – используем универсальный съемник.

7. Извлекаем сальник при помощи плоской отвертки. 8. Промываем и тщательно протираем место замены. 9. Замена сальника ведущей шестерни переднего моста производится только на оригинальную запчасть Шевроле. Для облегчения запрессовки, на уплотнительное кольцо наносится любая консистентная смазка (литол, солидол). 10. Запрессовываем кольцо при помощи трубы подходящего диаметра. 11. Насаживаем фланец на шлицевое соединение, одеваем шайбу. 12. Затягиваем гайку с моментом, который определили при отворачивании. 13. Крепим карданный вал.

1. Снимаем оба привода (или тот, в котором требуется замена)
2. Извлекаем стопорное кольцо и подпружиненную шайбу;
3. Аккуратно при помощи молотка сбиваем подшипник. При затруднении съема – обработать проникающей смазкой, например WD-40.
4. Снимаем крышку подшипника со старым сальником.
5. При помощи трубы выбиваем сальник из крышки;
6. Смазываем новую запчасть любой консистентной смазкой и запрессовываем уплотнительное кольцо в крышку.

7. Производим сборку узла. Заливаем в редуктор масло, в соответствии с инструкцией по техническому обслуживанию, делаем пробную поездку, проверяем отсутствие утечек масла.

Как видим, замена сальника переднего моста не является операцией, требующей посещения автосервиса

Тем не менее при работах следует соблюдать осторожность и быть внимательным. Для удобства, при демонтаже узла фотографируйте каждое действие

Это поможет избежать ошибок при сборке.

Меняем пыльник

Если на кардане порвался пыльник или по каким либо другим причинам его нужно заменить, то нужно проделать следующее:

1. Покупаем новый пыльник, цена которого около двухсот рублей
2. Как указанно выше снимаем кардан
3. У шарнира с задней части вынимаем заглушку
4. Со шлицевой части снимаем стопорное кольцо и вынимаем сам шарнир
5. Сторона куда одевается пыльник находится еще одно стопорное кольцо, его так же нужно снять
6. Извлекаем шарнир и пыльник. Второй можно извлечь путем обрезания
7. Промываем и смазываем все детали
8. Устанавливаются все детали на свое место, в первую очередь одевается пыльник потом все остальное
9. Берется хомут и одевается на пыльник

Аналогичным образом проводятся действия и с другой стороны

Как видите любой автовладелец может проделать самостоятельную замену кардана не прибегая при этом к помощи специалиста, достаточно иметь стандартный набор инструментов и небольшие знания.

Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 10 мм
• Гаечный ключ накидной прямой 17 мм
• Керн
• Молоток малый
• Бородок
• Вороток под торцевую насадку
• Удлинитель для торцового воротка
• Насадка на вороток 10 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Съемник подшипников
• Выколотка из мягкого металла
• Приспособление из старой ведущей шестерни
• Уровень
• Щуп плоский
• Динамометрический ключ
• Монтажная лопатка
• Динамометр
• Плоскогубцы
• Штангенциркуль
• Тиски

Детали и расходники:

• Прочная нитка
• Подшипники дифференциала
• Шестерни полуосей
• Ведомая шестерня
• Вал ведущей шестерни
• Конический подшипник вала ведущей шестерни
• Распорная втулка
• Манжета
• Гайка фланца
• Керосин
• Ветошь
• Регулировочное кольцо
• Прокладка передней крышки к картеру редуктора.
• Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

2. Снимаем крышку.

3. Снимаем прокладку.

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

7. Снимаем со шпилек шайбы.

8. Поддев отверткой.

9. Снимаем крышку левого подшипника коробки дифференциала.

10. Потянув за болт, снимаем крышку.

11. Вынимаем регулировочные гайки.

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

17. Вынимаем кольцо.

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

20. Снимаем крышку.

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник

Порядок замены подшипника передней ступицы

Владельцу Шеви Нивы потребуется обзавестись несколькими видами инструментов, среди которых:

• Пресс;
• Подходящая разновидность смазки;
• Съёмник;
• Съёмник стопорящих колец;
• Оправка для запрессовки;
• Молоток;
• Динамометрический ключ;
• Шестигранная головка размером на 30;
• Отвёртка с плоской поверхностью «минус»;
• Гаечные ключи, имеющие типоразмер 17 и 19.

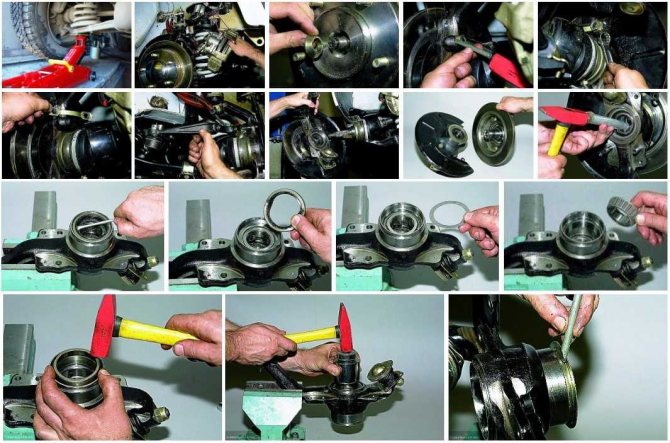

Процесс замены переднего ступичного подшипника

1. На первом шагу автомобиль располагают на ровной площадке. Лучше всего, если это будет подъемник или яма.

У колёсного диска требуется ослабить гайки и болты, обеспечивающие крепление. Вывешивание производится сначала для передней части.

Проводится замена ступичного подшипника Нивы Шевроле очень просто. Колесный диск вместе с крышкой ступичной гайки должны быть сняты.

На следующем этапе идёт установка противоположного колеса на свое место. Автомобиль опускается при помощи домкрата до тех пор, пока второе колесо не зацепится крепко за опору.

Главный совет – защититься от случайных проворачиваний.

1. Применяя увеличенный рычаг, нужно сорвать ступичную гайку. Далее идет повторное снятие колеса. Пользуясь домкратом, повторно выставляем Ниву в подвешенном положении, подходящем для ремонта.
2. Снятие суппорта тормозной системы – следующий этап. Применяя плоские отвёртки, разводят колодки тормозной системы, затем – выкручивают болты крепления планки. Суппорт и элемент подвески связываются друг с другом проволокой. Это обезопасит тормозной шланг и на него не будет действовать повышенная нагрузка. Также будет защищен нерегулируемый подшипник.
3. Далее снимается тормозной диск. Основное воздействие на него – аккуратное постукивание молотком. Хорошо, если инструмент будет резиновый молоток.
4. Затем из проушины у поворотного кулака выпрессовывают палец с рулевого наконечника. После отсоединения наконечник рекомендуется отвести и закрепить на некотором расстоянии, чтобы он не мешал.

Рекомендуется заранее делать специальную метку на поверхности двух сопрягаемых деталей. Тогда будет проще сохранять рекомендуемое положение.

1. Далее во время замены подшипников переходят к использованию ключа на 17. Главное – правильно извлечь из своего места болты, которыми амортизационная стойка и поворотная цапфа крепятся друг к другу. Два болта, которые соединяют кулак и шаровую опору, откручиваются при помощи другого ключа на 19.
2. Приводную полуось освобождают от ступичной гайки. Затем то же самое проделывают с упорной шайбой.
3. Пресс станет незаменимым помощником во время демонтажа ступицы из поворотного кулака. Если классического инструмента рядом не оказалось – можно использовать другие подручные варианты. Затем необходимо спрессовать деталь съёмником. Упор делается на предусмотренных для этого отверстиях.
4. Сразу несколько операций проводится с помощью подъемника: извлечение двух стопорящих колец из кулака и демонтаж подшипника. Малая шайба съемника упирается во внешнюю обойму, а бОльшая часть – в корпус цапфы.
5. Перед обратной сборкой очищают ступицу и поворотную шайбу. Следующий этап включает монтаж стопорного кольца снаружи. Предварительно для обработки используется подходящий вид смазки. Подшипник запрессовывается в кулак. Потом проводится монтаж внутреннего колеса, к которому присоединяют ступицу. Со ступичными подшипниками работают так же.

А еще интересно: Чип-тюнинг | Техцентр НИВА777

Главное во время завинчивания – проследить за отсутствием чрезмерных нагрузок. Иначе запчасть деформируется и раньше времени становится непригодной.

Ниже смотрите видео о том, как заменить передний ступичный подшипник на Ниве.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Ремонт редуктора

Сегодня ремонт редуктора обычно сводится к покупке и установке нового. Раньше, в нашу советскую бытность, на авто рем. заводах чинили практически все, и сточенные зубья редуктора наплавляли и восстанавливали. Сегодня же никто этим не занимается, а просто проводят замену. Тем не менее сначала нужно провести дефектовку шестерен, чтобы определить правдиво ли утверждение, что редуктор ВАЗ Нива 2121 износился и требует замены. Д

Как снять передний мост на ваз 2121.

ля снятия редуктора нам потребуется снять весь мост авто. Поэтому мы должны разобраться в том, как его разобрать и снять с машины.

Сначала нам нужно определиться с местом ремонта – это должная быть хорошая удобная яма или высокий подъемник. Первым делом мы снимаем защиту двигателя, так как она прикрывает большую часть днища в передней части авто. Затем мы откручиваем и снимаем штангу у стабилизатора поперечной устойчивости, а у поперечины мы должны снять растяжки. Следующий наш шаг – это отсоединение амортизаторов от нижних рычагов подвески. Следом откручиваем от фланца ведущей шестерни карданный вал и аккуратно отводим его в сторону, возможно, для этого его потребуется провернуть. Не бойтесь, если вы вручную провернете коленчатый вал ничего страшного не произойдет и не сломается.

Теперь нам нужно специальным устройством сжать пружины подвески и сразу же снять т шаровые опоры с нижнего рычага. Плавно отпустив зажимы пружин снимаем и их. Также нужно снять тяги от поворотных рычагов. Теперь нужно снять колпак и открутить аккуратно гайку подшипника. Это же выполняется и с другой стороны подвески ВАЗ Нива 2121. Теперь нужно отсоединить крепление глушителя на коробке передач и в задней части двигателя и снять глушитель.

Теперь нам нужно отвернуть гайки крепления кронштейна поперечины подвески подушек крепления двигателя. Отвернуть болт, который крепит правый кронштейн к двигателю и две гайки, которые крепят передний мост. Мост при этом желательно поддерживать.

Теперь, когда мост ВАЗ Нива 2121 снят его нужно закрепить за стенде

Теперь нам нужно снять крышку и вынуть шарнир, так же важно не сорвать уплотнительную прокладку. У картера моста нужна снять штампованную крышку и еще одну прокладку

Все, перед нами открылись шестерни редуктора, и мы его можем вынимать. При этом не стоит снимать нижнюю крышку картера, потому что может вытечь масло и облить вас. Вынимать шестерни также нужно аккуратно, так как они весят немало.

Communities › Chevrolet Niva › Blog › Передний редуктор шеви-нива–сборка и регулировка

…Итак, собираем предний редуктор.Запрессовали наружные кольца подшипников в картер-теперь замеряем базу картера.Ставим подшипники ВПЗ с металлическими сепараторами.

Подобрали регулировочное кольцо нужной толщины, запрессовали подшипник на ведущую шестерню, надели распорную втулку-все в картер, передний подшипник на хвостовик, маслоотражетельную шайбу, запрессовываем сальник

сальник на месте, теперь фланец, шайбу, и затягиваем гайку фланца-устанавливаем преднатяг подшипников ведущей шестерни, проверяем…

готово. главная пара у нас 2101,10/43, 4,3 была найдена у запасливого дедушки(Царствие ему Небесное)-в советское время люди запчастями впрок запасались.

собрали дифференциал-все сателлиты, шестерни полуосей, ось сателлитов-все новое, новые же и подшипники

напрессовываем подшипники дифференциала

Если нет оправки-можно воспользоваться старой распорной втулкой.

Осталось установить дифференциал и отрегулировать редуктор.Из своего субъективного опыта выработал следующий алгоритм действий. Сначала беру гайки бугелей о закручиваю их без крышек до конца резьбы на посадочных местах подшипников картера

Затем равномерно откручиваю до того момента чтобы можно было вставить дифференциал

Всталяю дифференциал и от руки подкручиваю гайки-одну ослабляю, другую закручиваю-чтобы установить приблизительно нужный зазор в зацеплении ведущей и ведомой шестерни.После этого надеваю крышки подшипников диффа и закручиваю пока не сильно.Беру спецключ и проверяю как крутятся регулировочные гайки, нормально ли они по резьбе вращаются

Теперь переходим к регулировке редуктора-устанавливаем зазор в зацеплении главной пары и преднатяг подшипников дифференциала.В отличие от заднего, на переднем редукторе расхождение крышек должно быть в пределах 0,08-0,11 мм.

Ну, все, готово, редуктор собран и отрегулирован.Задний, конечно, проще собирать…

Подшипник полуоси нива – установка

Это этап, на котором губится большая часть подшипников. Иногда я видел настолько варварские способы установки в папуас-сервисах, что после переставал поставлять запчасти. Как мне в свое время показали установку подшипников данного типа. Берется старый тормозной барабан от нивы и кладется на твердую поверхность. Пусть будет – бетонный пол. Смазываем смазкой (в данном случае любым солидолом) посадочное место подшипника и запорного кольца. Накидываем подшипник на полуось, чуточку его насаживаем, 100 гр молоточком, чтобы не перекосило. Далее будем мучать кольцо: берем в руки горелку или паяльную лампу и докрасна его нагреваем. Берем его плоскогубцами и одеваем на полуось. Теперь заранее приготовленной трубой, наносим сверху один точный удар, вдоль полуоси. Диаметр трубы должен быть на несколько миллиметров больше, чем посадочный размер, чтобы не испортить «зеркало» под манжету. И никаких охлаждений холодной водой, только остывание, естественным образом. Процесс закончен. Как уже говорилось выше, заказы всегда комплектуются узким кольцом. Как по причине удобства работы, так и по причине ценообразования.

Пошаговая инструкция для качественной замены

Если узел только начал сигнализировать о проблеме, то ремонтные работы смогут продлить срок эксплуатации. При полном износе (диагностика рекомендуется в СТО) проводить работы по реанимации деталей или приводить механизм в порядок не имеет смысла – требуется полная замена.

В большинстве случаев при сильной изношенности выполняется замена наружного шруса на Ниве Шевроле

Важно помнить, что предстоящий процесс потребует затрат времени и сил. Машину нужно отогнать к специальной яме, чтобы облегчить доступ к узлам и непосредственно шрусу

Инструменты:

• гаечные ключи (набор);
• молоток с надставкой;
• съемники.

Необходим опыт в проведении слесарных работ, если замена производится собственными силами.

Замена наружного шруса

Чтобы поменять наружную часть пары в узле, потребуется полностью снять с автомашины полуось с установленными на ней «гранатами». Последовательность действий в этом случае такая:

• кузов требуется поднять (применяется автомобильный домкрат);
• установить подставку, чтобы свести к минимуму вероятность несчастного случая, если домкрат не справится с задачей;
• устанавливаются противооткатные башмаки.

Предпринятые меры безопасности избавят от повреждений и травм. Основной момент: перед тем, как произвести подъем кузова, следует отпустить гайку ступицы. Для этой работы потребуется головку и удлинитель для ключа. Дальнейшая последовательность действий:

• снять передние колеса;
• открутить нижнее крепление, которое удерживает передний амортизатор;
• отвести максимально в сторону, чтобы проведение дальнейших работ не осложнялось;
• закрепить (используются любые доступные средства).

После этого этапа нужно отвернуть болты непосредственно на шаровой опоре. Следующая часть работ:

• полностью снять гайку на ступице;
• потянуть на себя и извлечь наружный шрус.

Наружный шарнир можно заменить, не вынимая перед этим полуось. Последовательность действий:

• требуется освободить крепежный хомут, который относится к пыльнику;
• отодвинуть максимально далеко на полуоси;
• по корпусу шруса потребуется ударить молотком (с надставкой);
• продолжать производить удары до момента полного снятия с полуоси.

Следующий этап:

• заменить стопорное кольцо, которое находится на полуоси;
• установить новую деталь.

Чтобы установить шарнир, все действия потребуется провести в обратной последовательности действий.

Замена внутреннего шруса

Замены может требовать также наружное составляющее «гранаты». Этот узел можно привести в порядок только после полного снятия полуоси с шарнирами равных угловых скоростей. Все компоненты нужно предварительно отключить. Затем освобождаются другие элементы этого механизма. Затем можно начинать прокручивать мост при снятии полуоси.

Рекомендация: чтобы повысить комфорт работы, нужно зажать в тисках полуось, а затем проводить снятие.

Замена внутреннего элемента происходит следующим образом:

• снимаются хомуты пыльников;
• сдвигаются, чтобы не мешать работе рядом находящиеся детали;
• наносить удары молотком по «гранате» до момента полного снятия.

Неисправную деталь нельзя починить. Следующий этап действий:

• шлицы нужно тщательно очистить;
• установить новое стопорное кольцо — замена проходит полностью, так как деталь одноразовая и ремонту не подлежит;
• устанавливается новый шарнир.

В завершение на ось устанавливается новый элемент. Чтобы качество ремонта было высоким, поломок не происходило, рекомендуется наполнить защитный чехол смазкой. Затем зажать пыльник хомутом. После этого можно включить узел и начать использовать во время движения машины.

Регулировка

Отрегулировать ведущую шестерню не удастся без динамометрического ключа и оправки А.70184. Также понадобится:

• уровень;
• штангенциркуль;
• плоские щупы для измерения зазоров;
• регулировочные кольца с шагом 0,05 мм;
• идеально ровный металлический пруток.

Регулировка ведущей шестерни выполняется так:

1. Горизонтально выставить привалочную плоскость картера (понадобится уровень);
2. Установить на постель подшипников металлический пруток.
3. Подкладывая регулировочные кольца, измерить расстояние от прутка до оправки.
4. Поставить регулировочное кольцо. Его толщина рассчитывается как разница между реальным зазором и значением отклонения, указанным на новой шестерне.
5. Установить вал и сопутствующие детали на место, закрепить фланец ведущей шестерни.
6. Динамометрическим ключом затянуть гайку с усилием 12 кгс.
7. Динамометром проверить момент, при котором вал ведущей шестерни начнет проворачиваться. Если это значение не соответствует показателям от 7,6 до 9,5 кгс, гайку нужно подтянуть.

Важно: момент затяжки не должен превышать 26 кгс. Если его недостаточно, необходимо заменить распорную втулку. Регулировка зазора между деталями главной пары выполняется в несколько этапов:

Регулировка зазора между деталями главной пары выполняется в несколько этапов:

• Завернуть гайку, расположенную со стороны ведомой шестерни, чтобы полностью устранить зазор.
• Используя штангенциркуль, замерить расстояние между обеими крышками.
• Затянуть вторую гайку.
• Проверить расстояние между двумя крышками. Оно должно вырасти на 0,1 мм.
• Вращая первую гайку, добиться зазора между шестернями в пределах 0,08-0,13.

Остается провернуть шестерню, одновременно проверяя зазор. Если он остается неизменным, регулировка завершена. Уменьшение или увеличение люфта во время вращения шестеренок говорит о деформации корпуса дифференциала. Его можно попробовать отторцевать на токарном станке, но лучше заменить новым.
