Конструкция переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

Главная передача и дифференциал переднего и заднего мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер по конструкции аналогичны. Все указания по обслуживанию и ремонту заднего моста относятся также и к переднему мосту.

Передний ведущий мост автомобилей Спайсер УАЗ является управляемым.

Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.

Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях. Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.

Угол развала у ведущих мостов Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер составляет α=1° – 30´. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим.

При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.

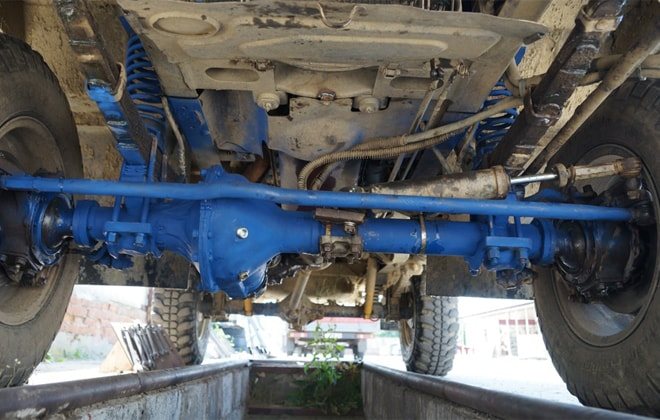

Рис.1. Передний мост Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении.

Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением.

При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

Продольный наклон шкворня переднего ведущего моста Спайсер автомобилей УАЗ предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах.

Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.

Поворотный кулак переднего моста Спайсер автомобилей УАЗ-Патриот, УАЗ-Хантер

На рис. 2 представлен поворотный кулак переднего моста, оснащенный шарнирами равных угловых скоростей типа Бирфильд и сферическими шкворневыми узлами.

Рис.2. Поворотный кулак оснащенный ШРУС Бирфильд и ступица переднего моста Спайсер автомобилей УАЗ-Хантер, УАЗ-Патриот

1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 -шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22- наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба

Регулировка шкворней поворотных кулаков переднего моста Спайсер автомобилей УАЗ

При техническом обслуживании переднего ведущего моста спайсер проверьте и при необходимости устраните зазор в подшипниках шкворней, схождение колес и максимальные углы поворота колес, проверьте и подтяните крепление рычага поворотного кулака.

При осмотре поворотных кулаков обратите внимание на исправность упоров-ограничителей поворота колес, болтов и надежность их стопорения. Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см

рис. 2) в процессе эксплуатации не требуется

Добавление смазки в сферические шкворни и в шаровые опоры с шарнирами типа Бирфильд (см. рис. 2) в процессе эксплуатации не требуется.

При ремонте смазка заменяется. Применяйте только рекомендованные смазки. (Для смазывания шарниров равных угловых скоростей типа Бирфильд используйте смазки ШРУС-4, ШРУС-4М или импортные аналоги).

Регулировка затяжки шаровых шкворней моста спайсер (см. рис. 2) поворотного кулака на заводе производится с предварительным натягом вдоль обшей оси шкворней.

Схема подключения

Вал 11 вращается в роликовом подшипнике, который установлен в крышке картера колесного редуктора, и бронзовой втулке, расположенной внутри цапфы 18. На конце вала 11 имеется механизм, отключающий передние колеса машины. Устройство состоит из подвижных муфт 14 и 15. Они расположены на шлицах вала и болта 17 и 16 с пружиной и шариком.

Данные подвижные муфты своими наружными шлицами соединяются с внутренними шлицами ведущих фланцев 13 и 14, которые болтами прикручены к ступицам колес. С целью уменьшения износа металлических поверхностей деталей переднего моста автомобиля УАЗ 469, а также для экономии горючего при поездках машиной в условиях автодорог с твердым покрытием, одновременно с отключением переднего ведущего моста рекомендуется выключать также и ступицы передних колес.

Чтобы осуществить подобное выключение, необходимо снять защитные колпаки 16 и 18. Далее следует выкрутить болты 16 и 17 из отверстия вала 11. Поставить муфту в такое положение, чтобы сигнальная кольцевая канавка «а» на ее плоскости оказалась в одной плоскости с торцом фланца. Когда муфта установлена в требуемое положение, защитные колпаки необходимо завернуть.

Вкручиванием болтов 16 и 17 необходимо включить колеса. Болты следует надежно затянуть. Отключение и включение должны осуществляться на двух колесах переднего ведущего моста одновременно. Не допускается включение переднего моста при отключенных колесах!

Неисправности и ремонтные работы

Часто встречающиеся неисправности переднего моста УАЗ и возможный ремонт:

1. Протечка смазочных жидкостей. Проверить трубки и соединяющие элементы на наличие механических повреждений — манжеты и фланец на функциональность, емкость с маслом на оптимальный уровень жидкости.
2. Высокий износ крепежных деталей.
3. Дефекты подшипников, вызванные использованием автозаводом материала низкого качества.
4. Поломка зубьев полуосей. Регулировка не поможет, необходимо заменить детали.
5. Механические дефекты балки.
6. Износ элементов. Ситуация решается заменой на новые запчасти.
7. Плохое сцепление подшипников и основных шестерен указывает на необходимость регулировки натяжения.

Ремонт мостов начинают после диагностики и поиска причины проблем в функционировании механизма, которые отличаются разнообразием:

• неисправны комплектующие трансмиссии заднеприводного автомобиля из-за регулярного передвижения по сложному рельефу;
• использование расходных и смазочных материалов неподходящего качества;
• отсутствие контроля давления в шинах может привести к поломкам вала и подшипников.

Чаще всего автовладельцы сталкиваются с нарушением осевого пространства шкворней, их выбивает из необходимого положения. Для диагностики необходимо домкратом приподнять переднюю часть транспорта и подвигать колесо в вертикальной плоскости. Наличие осевого люфта говорит о необходимости настройки зазора шкворней.

Как отрегулировать мосты

Отрегулировать мосты УАЗ можно самостоятельно. Для этого потребуется ряд инструментов и хорошее знание механизма. Доступ к необходимым деталям и агрегатам возможен после демонтажа конструкции и разъединения частей картера. Первым признаком необходимости настройки редуктора служат сильный шум и сбои в работе детали. Подобные работы требуются после диагностики состояния мостов. Регулировка включает в себя ряд мероприятий.

На первых стадиях ремонтных работ обеспечьте свободное отворачивание гаек тормозных элементов. Из инструментов потребуется разрезной ключ, тормозная жидкость и смесь WD-40. Проводится демонтаж моста следующим образом:

• снять крепежные элементы между фланцем ведущей шестерни и карданного вала;
• закрепить вал в стороне;
• установить переднюю часть транспорта на домкраты, добившись поднятия колес над поверхностью;
• дополнительно поставить страхующие опоры;
• удалить гайку между тормозной трубкой и шлангом и закрыть отверстие пробкой во избежание больших потерь жидкости;
• после снятия нижних крепежных элементов и перемещения амортизаторов с оси мост опустится;
• убрать гайки стремянок и выкатить мост (без колес он весит более 100 кг).

Для регулировочных и ремонтных работ снова потребуется разрезной ключ, уголок из металла со штырями, универсальный съемник, емкость с тормозной жидкостью, трансмиссионное масло (если не хотите заливать старое), комплект прокладок подшипников для регулировки ведомой шестерни и микрометр. Подготовительные работы:

• снять 10 болтов, соединяющих полуоси со ступицами;
• убрать полуось из картера;
• вывернуть крепежные элементы тормозных трубок;
• снять тройник с кронштейна;
• удалить соединяющие элементы между частями картера, сохранив прокладку;
• вынуть корпус дифференциала и ведомую шестерню, наружные кольца.

Главная опора ведущей шестерни, определяющая надежность моста, — роликовый конический подшипник, расположенный в передней части, состоящий из 2 рядов. Аналогичная деталь на противоположной стороне выполняет вспомогательную функцию. Для ремонта потребуется удалить правую ведущую шестерню, вывернув болты.

Все разобранные комплектующие стоит осмотреть на износ, заменить при необходимости. Регулировочные прокладки расположены посередине внутренних колец подшипника. Их толщина измеряется микрометром, деталь с наименьшим значением удаляется для создания преднатяга в подшипнике. Отрегулируйте деталь, пока динамометр не покажет сопротивление не более 3,5 кгс. В противном случае потребуется убрать еще одну прокладку. Тугое проворачивание свидетельствует о необходимости увеличения толщины пакета прокладок. После определения нужного значения можно собрать узел обратно.

Следующий шаг — регулировка подшипников дифференциала:

• запрессовать наружные и внутренние кольца;
• монтировать в картер дифференциал с главной шестерней;
• установить прокладку;
• разъединить части картера;
• вынуть дифференциал, проконтролировать величину зазора дифференциала и колец подшипника;
• установить в правую часть картера механизм главной шестерни;
• монтировать ведущий вал;
• стянуть половины картера, соблюдая необходимую величину зазора, регулируя ее при необходимости картонными прокладками.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой. Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
2. В левую коробку сателлитов вставляется крестовина.
3. Сборную шестерню поместить в левую коробку.
4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
7. Те же действия провести с правой коробкой.
8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

1. Фиксация элементов направляющей на основную шестерню.
2. Притирка хвостового конца с элементом направляющей.
3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Разборка и сборка бортовой передачи

Бортовую передачу разбирайте в следующем порядке:

1. После снятия ступицы с тормозным барабаном (см. раздал «Снятие, разборка и сборка ступиц») отверните на заднем тормозном щите муфту трубопровода привода тормозного механизма (на переднем-тройник соединительных трубок и гибкий шланг) от колесного цилиндра, отверните гайки шпилек крепления цапфы и снимите пружинные шайбы, маслоотражатель, цапфу, прокладку цапфы, пружинную прокладку, тормозной механизм в сборе и прокладки щита тормозного механизма.
2. Отверните гайку 45 (см. рис.188) крепления подшипника на ведомом валу бортовой передачи, выверните болты крепления крышки картера бортовой передачи, снимите крышку в сборе с валом, снимите прокладку крышки и выпрессуйте вал с крышки. В отличие от левой бортовой передачи вал 39 и гайка 45 правой передачи имеют левую резьбу. Гайка с левой резьбой отмечена кольцевой канавкой, а вал-глухим сверлением диаметром 3 мм в торце шлицевого конца.

Рис. 188. Задний мост с бортовой передачей: 1-крышка картера главной передачи; 2-подшипник дифференциала; 3,13,49-регулировочные прокладки; 4-уплотнительная прокладка; 5,7-подшипники ведущей шестерни; 6,15-регулировочные кольца; 8,42-манжеты; 9-фланец; 10-гайка; 11-грязеотражатель; 12-кольцо; 14-распорная втулка; 16-ведущая шестерня главной передачи; 17-сателлит; 18-правая полуось; 19-картер бортовой передачи; 20,29-маслоотражатель, 21-подшипник полуоси; 22,26,40-стопорные кольца; 23-уплотнительная прокладка картера бортовой передачи; 24-крышка картера бортовой передачи; 25-подшипник; 27-тормозной щит; 28-тормозной барабан; 30-болт крепления колеса; 31-цапфа; 32-подшипник ступицы; 33,41-прокладки; 34-замочная шайба; 35-ведущий фланец; 36-гайка подшипников ступицы; 37 стопорная шайба; 38-втулка; 39-ведомый вал бортовой передачи; 43-подшипник ведомого вала; 44-ведомая шестерня бортовой передачи; 45-специальная гайка; 46,50-пробки сливных отверстий; 47-ведущая шестерня бортовой передачи; 48 правая чашка коробки сателлитов; 51-картер главной передачи; 52-шайба шестерни полуоси; 53-шестерня полуоси; 54-ось сателлитов; 55-ведомая шестерня главной передачи; 56-левая чашка коробки сателлитов; 57-левая полуось

• Отверните болты крепления ведомой шестерни и снимите шестерню с вала 39.
• Отметьте положение корпуса роликового подшипника 25 на приливе картера бортовой передачи заднего моста, отверните болты крепления корпуса, снимите корпус подшипника. Без особой необходимости корпус роликового подшипника бортовой передачи переднего моста не снимайте. (Дальнейший порядок разборки бортовой передачи переднего моста см. выше в описании замены смазки в шарнирах поворотных кулаков). Выньте из картера бортовой передачи стопорное кольцо 22 шарикового подшипника 21, полуось 18 и маслоотражатель 20.
• Снимите с полуоси стопорное кольцо 26 роликового подшипника, роликовый подшипник 25, ведущую шестерню 47 и шариковый подшипник

Бортовую передачу собирайте в порядке, обратном разборке, с учетом следующего: гайку крепления подшипника 45 (рис.188) на ведомом валу передней и задней бортовых передач, а также гайку 19 (см. рис.189) крепления подшипника и шестерни на ведущем валу передней бортовой передачи после затяжки раскерните в паз вала, а кольца 26 стопорения подшипников на полуосях задних бортовых передач после установки в канавку обожмите; болты крепления колеса (ведомой шестерни) и съемного корпуса подшипника затягивайте моментом 64 -78 Н*м (6,5-8,0 кгс*м), болты крепления крышки картера-35-39 Н*м (3,6-4,0 кгс*м).

Рис. 189. Поворотный кулак переднего моста с бортовой передачей: а-сигнальная канавка; б-указатель; I-правый поворотный кулак; II-левый поворотный кулак; III-муфта отключения колес (вариантное исполнение см. рис.180, IV); 1-сальник; 2-шаровая опора; 3-шарнир поворотного кулака; 4-прокладка; 5-пресс-масленка; 6-шкворень; 7-накладка; 8-корпус поворотного кулака; 9-втулка шкворня; 10-подшипник; 11-ведомый вал бортовой передачи; 12-ступица; 13-ведущий фланец; 14-муфта; 15-шарик фиксатора; 16-защитный колпак; 17-болт муфты; 18-цапфа; 19-стопорная гайка; 20, 23-опорные шайбы; 21-ведущая шестерня бортовой передачи; 22-стопорный штифт; 24-кольцо уплотнительное резиновое; 25-упорная шайба; 26-кожух полуоси; 27-болт ограничения поворота; 28-упор-ограничитель поворота колеса; 29-рычаг поворотного кулака

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

• передний мост — 132 кг
• задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

• Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
• Колея: 1445 мм
• Колея редукторных мостов УАЗ Барс: 1600 мм
• Вес переднего военного моста УАЗ: 140 кг
• Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака

Включение полного привода на УАЗ Патриот

На автомобилях УАЗ, собранных до 2013 г., — стандартная раздаточная коробка. Для изменения режимов работы используется отдельный рычаг, выведенный на тоннель между передними сидениями. Рукоятка позволяет включать или выключать привод на передний мост, а также выбирать прямую или пониженную скорость в редукторе. На рукоятке смонтирована шарообразная накладка, на которой указан алгоритм переключения редуктора.

После внедрения раздаточного редуктора Hyundai Dymos (разработан в Южной Корее) для переключения режимов работы трансмиссии используется поворотная шайба, установленная на центральной консоли.

Использование электроники позволяет включить режим полного привода на ходу (при скорости до 100 км/ч). Но для включения пониженной передачи требуется остановиться и перевести рычаг основной коробки в нейтральное положение (при отпущенном сцеплении). Затем шайба переводится вправо, а сцепление выжимается до момента включения индикатора на панели.

Режимы работы редуктора Dymos:

1. Стандартный 2Н, применяемый при эксплуатации автомобиля на шоссейных или грунтовых дорогах с твердым покрытием (в летний и зимний период).
2. Режим полного привода с прямой передачей 4Н, активируемый при движении по мокрым или скользким грунтовым или асфальтированным дорогам. При включении привода на панели приборов срабатывает контрольный индикатор. Завод рекомендует переключать режим только при движении по прямой. Активация привода на 2 моста при движении по дуге приводит к ударным нагрузкам на агрегаты трансмиссии. Если при повороте шайбы привод на передний мост не включается, то необходимо повысить или понизить скорость, а затем повторить попытку.
3. Пониженный ряд 4L используется при езде в сложных дорожных условиях или при перемещении прицепа по грязи или глубокому снегу (до 400 мм и более). Режим обеспечивает увеличение крутящего момента на колесах, на комбинации приборов горит контрольная лампа. При движении запрещается резко дергать машину двигателем, поскольку цепной механизм не переносит ударных нагрузок и разрушается.

Раздаточная коробка Dymos под передаточное число 4.11. При подключении полного привода редуктор может издавать посторонние звуки, сопровождаемые вибрацией кузова. При эксплуатации автомашины с приводом на передний мост ухудшается управляемость (снижается угол поворота колес), при вращении рулевого колеса возникают вибрации. Применение привода на сухих дорогах приводит к росту расхода топлива и дополнительному шуму, а также негативно влияет на ресурс покрышек и узлов трансмиссии.

При эксплуатации машин с редуктором Dymos встречается неисправность, связанная с самопроизвольным включением привода на все колеса. Дефект связан с ошибочной коммутацией блока управления агрегатом.

Для восстановления работоспособности потребуется отремонтировать контроллер или заменить деталь вместе с поворотной шайбой. В конструкции редуктора предусмотрена система диагностики: при обнаружении сбоев на комбинации приборов включается индикатор 4WD Check с одновременной активацией указателя режима работы, в котором зафиксирована проблема.

Схема редуктора Dymos.
