Что такое подшипники скольжения

Для лучшего понимания того, почему вкладыши в двигателе нужно затягивать с определенным моментом, давайте взглянем на функции и назначение указанных элементов. Начнем с того, что указанные подшипники скольжения взаимодействуют с одной из самых важных деталей любого ДВС — коленчатым валом.  Если коротко, возвратно-поступательное движение поршня в цилиндре преобразуется во вращательное движение именно благодаря шатунам и коленвалу. В результате появляется крутящий момент, который в итоге передается на колеса автомашины.

Коленчатый вал вращается постоянно, имеет сложную форму, испытывает значительные нагрузки и является дорогостоящей деталью. Для максимального увеличения срока службы элемента в конструкции КШМ применяются шатунные и коренные вкладыши. С учетом того, что коленвал вращается, а также ряда других особенностей, для данной детали создаются такие условия, которые минимизируют износ.

Другими словами, инженеры отказались от решения установить обычные шариковые подшипники или подшипники роликового типа в данном случае, заменив их на коренные и шатунные подшипники скольжения. Коренные подшипники используются для коренных шеек коленчатого вала. Вкладыши шатунов устанавливаются в месте сопряжения шатуна с шейкой коленвала. Зачастую коренные и шатунные подшипники скольжения выполнены по одинаковому принципу и отличаются только внутренним диаметром.

Для изготовления вкладышей используются более мягкие материалы по сравнению с теми, из которых изготовлен сам коленвал. Также вкладыши дополнительно покрывают антифрикционным слоем. В место, где вкладыш сопряжен с шейкой коленвала, под давлением подается смазочный материал (моторное масло). Указанное давление обеспечивает маслонасос системы смазки двигателя

При этом особенно важно, чтобы между шейкой коленвала и подшипником скольжения был необходимый зазор. От величины зазора будет зависеть качество смазывания трущейся пары, а также показатель давления моторного масла в смазочной системе двигателя. Если зазор будет увеличен, тогда происходит снижение давления смазки

В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук

Если зазор будет увеличен, тогда происходит снижение давления смазки. В результате происходит быстрый износ шеек коленвала, а также страдают другие нагруженные узлы в устройстве ДВС. Параллельно с этим в двигателе появляется стук.

Добавим, что низкий показатель давления масла (в случае отсутствия других причин) является признаком того, что нужно шлифовать коленвал, а сами вкладыши двигателя необходимо менять с учетом ремонтного размера.  Для ремонтных вкладышей предусмотрено увеличение толщины на величину 0.25 мм. Как правило, ремонтных размеров 4. Это значит, что диаметр ремонтного вкладыша в последнем размере будет на 1 мм. меньше по сравнению со стандартным.

Сами подшипники скольжения состоят из двух половин, в которых выполнены специальные замки для правильной установки. Главной задачей является то, чтобы между шейкой вала и вкладышем образовался зазор, который рекомендуется изготовителем двигателя.

Как правило, для замеров шейки используется микрометр, внутренний диаметр шатунных вкладышей промеряется нутромером после сборки на шатуне. Также для замеров можно использовать контрольные полосы бумаги, используется медная фольга или контрольная пластиковая проволока. Зазор на минимальной отметке для трущихся пар должен быть 0. 025 мм. Увеличение зазора до показателя 0.08 мм  является поводом к тому, чтобы расточить коленвал до следующего ремонтного размера

Отметим, что в некоторых случаях вкладыши просто меняются на новые без расточки шеек коленвала. Другими словами, удается  обойтись только заменой вкладышей и получить нужный зазор без шлифовки

Обратите внимание, опытные специалисты не рекомендуют такой вид ремонта. Дело в том, что ресурс деталей в месте сопряжения сильно сокращается даже при учете того, что зазор в трущейся паре соответствует норме. Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки

Причиной считаются микродефекты, которые все равно остаются на поверхности шейки вала в случае отказа от шлифовки.

Установка распредвала.

1. Вычищаем сопрягаемые поверхности корпусов подшипников и головки цилиндров от остатков старого герметика и масла.

2. Смазываем распредвал моторным маслом. Укладываем распредвал в опоры головки цилиндров так, чтобы выпуклости кулачков первого цилиндра были направлены наверх.

3. В местах выхода распредвала, на поверхность головки цилиндров, наносим тонкий слой силиконового герметика.

4. Устанавливаем постели и равномерно затягиваем гайки в два приема.

5. Сначала затягиваем гайки в последовательности, указанной на схеме, до прилегания поверхностей постелей к головке цилиндров. Установленные втулки постелей должны свободно войти в свои гнезда.

6. Затем затягиваем гайки моментом 21,6 Н•м (2,2 кгс.м) в такой же последовательности.

7. После окончательной затяжки постелей, тщательно удаляем выдавленный герметик. Проверяем тепловые зазоры клапанов и в случае необходимости отрегулируем их. Затем устанавливаем новый сальник распредвала.

8. Произведем сборку в последовательности, обратной разборке.

Тюнинг двигателя производится для увеличения параметров и характеристик мощности и динамики силового агрегата. При этом следует учитывать один немаловажный фактор: необходимо производить замену всех элементов на спортивные, а не какого-то одного. Для начала заменим распредвал со стандартного на спортивный.

Для снятия распредвала необходимо удалить пластиковый кожух ремня генератора. После удаления кожуха вскрываем крышку ГБЦ

При этом следует обратить внимание на положение коленчатого вала — ВМТ для первого цилиндра

При снятии распредвала не рекомендуется трогать большой коленчатый вал, так как это может привести к сбросу заводских настроек, восстановить которые самостоятельно будет невозможно.

Далее удаляем зубчатый ремень ГРМ. Распредвал в это время надо заклинить с помощью монтажки. При этом распредвал должен находиться шипом спереди. Во время снятия зубчатого ремня ГРМ следует действовать аккуратно, чтобы не повредить головку блока цилиндров, рекомендуется подложить под монтировку деревянную пластину, либо что-то наподобие неё с целью предотвращения повреждений головки блока цилиндров.

После того как зубчатый ремень ГРМ снят, следует открутить болт крепления распределительного вала и убрать его зубчатое колесо и шпонку.

Лучше всего промаркировать крышки коренных подшипников, в дальнейшем это поможет избежать путаницы во время установки. Также промаркировать необходимо и тарельчатые толкатели в случае их замены. На этом этап снятия старого распредвала заканчивается. Установка нового, спортивного распредвала, осуществляется в обратной последовательности. Благодаря замене стандартного распредвала на спортивный, при работе двигателя не будет слышно стука «пальцев». Это достигается из-за увеличения границы детонации.

Как заменить подшипник задней ступицы: инструкция

1. Снятие колеса описывать не будем. Главное, не пренебрегайте своей безопасностью — подставьте под порог автомобиля дополнительный упор (открученное колесо, пень, специальную подставку). Перед снятием нужно убрать центральную заглушку и выровнять стопорный «буртик» на крепёжной гайке (поможет плоская отвёртка или зубило). Теперь «сорвите» гайку воротком с головкой на 30 (крутим против часовой стрелки). В этот момент колесо должно стоять на земле или нужен помощник, который сильно нажмёт педаль тормоза.

Бейте равномерно со всех сторон

Уберите гайку и шайбу

Ставим ступицу на место

Ступица ваз 2109

Замена задней ступицы ваз 2109не предполагает наличие особых знаний. Она необходима в том случае, если произошел ее износ. Ступицы в свою очередь выполняют очень важную роль. Без них колеса не будут вращаться с нужной скоростью, что приведет сначала к повреждению тормозной системы, а после – к выходу из строя всего автомобиля. Поэтому, если наблюдаются какие-нибудь проблемы с передними ступицами, их нужно диагностировать заранее, чтобы потом не было слишком поздно. Замена ступицы ваз 2109 легко может быть проведена своими силами.

Установка двигателя ВАЗ 21083

Фото. Пыльник коробки ВАЗ 21083

Сразу можно смазать выжимной подшипник маслом, желательно трансмиссионным или перемешанным с литолом, его можно вдавить шприцом через щель показанную на фото ниже.

Фото. Выжимной подшипник двигателя ВАЗ 21083.

Ставим двигатель так как и снимали через низ без головки, это можно легко сделать в домашних условиях вдвоем. Для этого пропустите под двигатель ремень или веревку, положите толстую тряпку на передок машины и при помощи трубы или ломика можно не напрягаясь натянуть движок на коробку, как показано на фото ниже. Наживите коробку болтами поднимите двигатель, прикрутите подушку, двигатель поставлен остается поставить головку.

Фото. Установка двигателя ВАЗ 21083 через низ.

Установка коленвала на ВАЗ

Капремонт двигателя ВАЗ 21083 обычно состоит из разборки агрегата, дефектовки деталей, расточки коленвала и цилиндров и сборки мотора. Разборка движка — дело простое, дефектовка и расточка — тоже несложные процедуры. А вот собирать мотор необходимо крайне аккуратно, тщательно придерживаясь инструкции.

Начнем, пожалуй, с установки коленвала в блок цилиндров. Запомните: номера цилиндров и коренных подшипников считаются справа налево по ходу движения авто. То есть 1 цилиндр находится возле помпы и привода ГРМ, а 4 — возле сцепления и КПП.

1. Переворачиваем блок вверх тормашками.
2. Укладываем вкладыши коренных подшипников фиксирующими выступами в пазы постелей. В 3 постель (среднюю) кладем вкладыш без канавки, а в остальные 4 — с канавками.
3. Мажем вкладыши моторным маслом.
4. Смазываем шейки коленвала маслом и кладем его в постели, фланцем маховика к 4 цилиндру.
5. Вставляем в проточки среднего коренного подшипника упорные полукольца. На каждое полукольцо с одной стороны нанесены 2 насечки. Этими сторонами и устанавливаем полукольца к щекам коленвала. Белое полукольцо ставим спереди (со стороны шкива), желтое — сзади (со стороны маховика).
6. Поворачиваем полукольца таким образом, чтобы их кончики были заподлицо с торцами постели.
7. Кладем в крышки коренных подшипников вкладыши без канавок, фиксирующими выступами в пазы, и смазываем их.
8. Ставим крышки коренных подшипников на соответствующие им постели насечками в сторону крепления генератора. 1 крышка обозначена одной насечкой, 2 — двумя насечками и 2 дырочками, 3 — тремя, 4 — четырьмя, 5 — двумя.
9. Прихватываем крышки болтами.
10. Затягиваем болты крышек в такой последовательности — сначала болты 3 крышки, затем 2 и 4 и в конце болты 1 и 5 крышек.
11. После этого вращаем вал, если он заедает, ищем причину и устраняем. Если не заедает, проверяем осевой зазор коленвала, если он больше 0,26 мм, заменяем полукольца более толстыми. Если зазор в норме, приступаем к установке сальников и масляного насоса.

Подшипники скольжения, их виды и роль в работе ДВС.

Коренные и шатунные вкладыши – это две разновидности подшипников скольжения. Производятся они по одной технологии и отличаются друг от друга лишь внутренним диаметром (у вкладышей шатунов этот диаметр меньше).

Главная задача вкладышей – преобразование поступательных движений (вверх-вниз) во вращательные и обеспечение бесперебойной работы коленчатого вала, чтобы тот не износился раньше срока. Именно для этих целей вкладыши устанавливаются под строго определенным зазором, в котором поддерживается строго заданное давление масла.

Если зазор этот увеличивается, давление моторного масла в нем становится меньше, а значит, шейки газораспределительного механизма, коленчатого вала и пр. важных узлов изнашиваются намного быстрее. Стоит ли говорить, что слишком сильное давление (уменьшенный зазор) также не несет в себе ничего положительного, так как создает дополнительные препятствия в работе коленчатого вала, он может начать подклинивать

Вот почему так важно контролировать данный зазор, что невозможно без использования в ремонтных работах динамометрического ключа, знания необходимых параметров, которые прописываются производителем в технической литературе по ремонту двигателя, а также соблюдения момента затяжки коренных и шатунных вкладышей. К слову, усилие (момент) затяжки болтов крышек шатунных и коренных вкладышей различен

Обращаем ваше внимание, что приводимые нормативы актуальны только при применении новых комплектов деталей, так как сборка/разборка бывшего в работе узла за счет его выработки не может гарантировать соблюдении необходимых зазоров. Как вариант, в данной ситуации при затяжке болтов можно ориентироваться на верхнюю границу рекомендуемого момента, либо можно использовать специальные ремонтные вкладышами с четырьмя разными размерами, отличающимися друг от друга на 0,25 мм, при условии шлифовки коленвала до тех пор, пока минимальный зазор между трущимися элементами не станет составлять 0,025/0,05/0,075/0,1/0,125 (в зависимости от имеющегося зазора и используемого ремонтного изделия). Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ

Примеры конкретных моментов затяжки болтов крышек шатунных и коренных вкладышей для некоторых автомобилей семейства ВАЗ.

Видео.

Двигатель внутреннего сгорания конструктивно имеет большое количество сопряженных деталей, которые во время работы ДВС испытывают значительные нагрузки. По указанной причине сборка мотора является ответственной и сложной операцией, для успешного выполнения которой следует соблюдать технологический процесс. От надежности фиксации и точности прилегания отдельных элементов напрямую зависит работоспособность всего силового агрегата. По этой причине важным моментом является точная реализация расчетных сопряжений между привалочными поверхностями или парами трения. В первом случае речь идет о креплении головки блока цилиндров к блоку цилиндров, так как болты ГБЦ необходимо протягивать со строго определенным усилием и в четко обозначенной последовательности.

Что касается нагруженных трущихся пар, повышенные требования выдвигаются к фиксации шатунных и коренных подшипников скольжения (коренные и шатунные вкладыши)

После ремонта двигателя в процессе последующей сборки силового агрегата очень важно соблюдать правильный момент затяжки коренных и шатунных вкладышей двигателя. В этой статье мы рассмотрим, почему необходимо затягивать вкладыши со строго определенным усилием, а также ответим на вопрос, какой момент затяжки коренных и шатунных вкладышей. Читайте в этой статье

Читайте в этой статье

Когда пора менять распредвал

Экстренное вмешательство в работу распредвала ВАЗ 2114 8 кл необходимо в случае возникновения, каких-то явных неисправностей. Признаки могут быть разные, к примеру, слышится стук при работе двигателя или проблемы с сальниками. Проверить в чем дело в такой ситуации нужно немедленно или самостоятельно или на СТО.

В случае если вы определили, что проблема заключается в сальниках, то вам хватит и 10 минут чтобы произвести замену. Сальники расположены в близкодоступным местах и чтобы поставить новый, не требуется демонтаж больших систем и узлов. Если вы не знаете, какой именно нужен для замены, то это проверить можно просто посмотрев какой уже установлен.

Более сложная неисправность может быть, если вы услышали стук в двигателе. Данная неисправность может не прогрессировать, то есть стук не увеличивается, при этом показания всех датчиков находятся в норме

Некоторые водители к этому относятся спокойно их не беспокоит такое положение вещей и продолжают использовать транспортное средство, не обращая на это внимание. Но выход простой, если ваш двигатель стучит, значит, увеличился осевой люфт распределительного вала

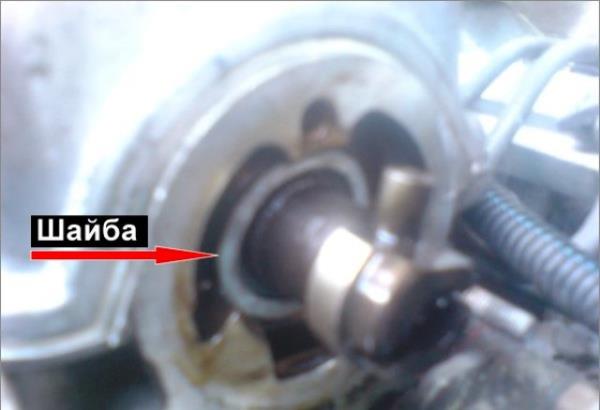

В данном случае можно поставить шайбу между распределительным валом и крышкой и большая доля вероятности в том, что стук прекратится. Достаточно простой выход из такого положения.

Некоторые автомобили оборудуются датчиками фаз положения распредвала, задача которых сигнализировать в случае неисправности или сбоев в работе системы. Но иногда датчики выходят из строя, и может понадобиться их замена. Он стоит недорого и на рынке цена подобного датчика не превышает 10 долларов, а кой именно приобретать вы можете узнать из инструкции к автомобилю. Устанавливается такой датчик просто, поэтому останавливаться на этом нет смысла.

https://youtube.com/watch?v=5ziFr024vv0

Как правильно затягивать ГБЦ?

Головка крепится на десяти болтах и центрируется на блоке цилиндров ВАЗ 2112 16V двумя втулками. По книге, на «двенадцатую» модель опционально мог устанавливаться более простой мотор с 8-клапанной головкой (8V). При установке и затяжке болтов головок обоих типов существуют одни и те же правила. Однако момент затяжки ГБЦ ВАЗ 2112, измеряемый в Ньютонах на метр, зависит от типа установленного на машине двигателя.

Фото ниже демонстрируют визуальную разницу между моторами.

Правила затяжки

При проведении затяжки следует обращать внимание на длину старых болтов для головки 16V — она не должна превышать 95 мм. При слишком большом удлинении деталей их следует заменить новыми

Многие специалисты по ремонту двигателей рекомендуют менять все болты, независимо от их состояния. На моторах 8V используются более длинные болты, их предельной длинной является значение 135,5 мм. Но поскольку при затяжке используется больший момент, то болты доходят практически до предела текучести. Поэтому на 8V они подлежат обязательной замене новыми деталями.

При затяжке необходимо строго соблюдать порядок обжатия болтов, поскольку эта процедура обеспечивает равномерное прилегание деталей по всей поверхности. Вторым непременным условием является соблюдение степени усилия при затяжке, поскольку излишняя сила при этом деформирует прокладку и головку и может вызвать разрушение болта или резьбы.

В видеоролике (автор Марат Ибатуллин) кратко изложен процесс затягивания ГБЦ на моторе 8V.

Необходимые инструменты

Список инструментов и материалов для установки головки на место будет небольшим:

• головка с размером 10 мм и вороток для наживления болтов;
• динамометрический ключ до 50 Н/м (для 16V) или до 100 Н/м (для 8V) и головка 10 мм для окончательной затяжки;
• ветошь для протирки поверхностей;
• новая прокладка между ГБЦ и блоком;
• новые болты, необходимые для монтажа головки.

Пошаговая инструкция

При установке головки следует придерживаться последовательности шагов:

1. Очистить контактные поверхности на блоке и головке от грязи, потёков масла и охлаждающей жидкости, а также от прилипших остатков прежней прокладки или следов применения герметика.
2. Осмотреть в блоке отверстия, внутри которых нарезана резьба для вворачивания болтов фиксации головки. В них не должно быть никакой жидкости и грязи, иначе болты докрутить до конца не удастся. А при чрезмерном усилии может произойти срыв резьбы в блоке или поломка болта.
3. Проверить и установить на место центрирующие направляющие в блок и выставить по ним новую прокладку.
4. Подготовить головку к установке, смонтировать на ней все детали и произвести предварительную смазку необходимых узлов (например, стержней клапанов).
5. Установить на прокладку головку блока и вставить в отверстия 10 болтов крепления и затянуть их в несколько приемов.
6. Затянуть все болты по схеме (см. в фотогалерее). Стандартный момент затяжки ГБЦ ВАЗ 2112 по регламенту составляет 20 Н/м.
7. Протянуть болты в той же последовательности доворотом на 90 град.
8. Повторить протяжку по аналогии с предыдущим шагом.

При размещении головки блока на более простой двигатель последовательность несколько иная:

1. Осмотр и очистка поверхностей и отверстий проводятся по аналогии с 16-клапанной головкой.
2. Первым этапом болты затягиваются начиная от центра головки в соответствии со схемой (см. в фотогалерее) с моментом 20 Н/м.
3. По этой же схеме производится первая затяжка болтов с моментом в диапазоне 70-85 Н/м.
4. Доворот болтов на 90 градусов в той же последовательности.
5. Повторный доворот еще на 90 градусов.

Затягиваем болты на двигателе правильно

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса «политеха» на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

В приведённой ниже таблице мы обозначили моменты затяжки всех резьбовых соединений на двигателе ВАЗ-2112.

Момент затяжки резьбовых соединений (таблица)

Инструмент для замеров

Несмотря на то, что выполнение работ по правилам затяжки требует специального подхода, однако большого количества времени подобная процедура не займёт.

Единственное, что потребуется для выполнения подобных работ – это динамометрический ключ.

Такой ключ используют для производства замера момента затяжки.

Видео.

В предыдущих статьях объяснил, как можно снять двигатель с ВАЗ 2109 не снимая коробки передач и разобрать самому в домашних условиях. Теперь объясню как его собрать.

Двигатель разбирался для ремонта, причина ремонта, движок ВАЗ 21083 жрал масло. После разборки выяснилось что расход масла был из-за большого износа поршневой группы, блок растачивался под поршни первого ремонта 82,4. Коленвал оказался совсем новый его не шлифовали заменил только вкладыши новыми. Также притер клапана и заменил сальники клапанов, притирка головки описана в статье Притирка клапанов головки ВАЗ-2108 до 15

Подведем итоги

Хотя момент затяжки крышек коренных и шатунных подшипников является важным параметром, достаточно часто в общем техническом руководстве по эксплуатации конкретного ТС величина момента не указывается. По этой причине следует отдельно искать необходимые данные в спецлитературе по ремонту и обслуживанию того или иного типа ДВС. Это нужно сделать перед установкой, что позволит выполнить ремонтные работы правильно, а также избежать возможных последствий.

По этой причине затяжка производится при помощи динамометрического ключа и с учетом точно определенного усилия. Не стоит забывать и о том, что момент затяжки болтов крышек шатунных и коренных вкладышей несколько отличается.
